Bonsoir,
Merci encore pour votre aide.
Je vais essayer de vous renvoyer le dos de la carte (côté pistes du circuit imprimé sur lequel j'ai repéré le connexions de différents composants).
Après un nouvel essai d'envoi en Word et en PDF, je vais essayer de prendre en photo mon fichier et de le renvoyer en format "jpeg" mais je crains un peu pour la netteté. Vous me direz.
Question est-il possible d'envoyer des fichiers autres que des fichiers photos (jpeg ou autres) ; je n'ai pas trouvé de mention sur le site.
doublon 217362 doc1.pdf

Pour agrandir l'image, cliquez dessus.

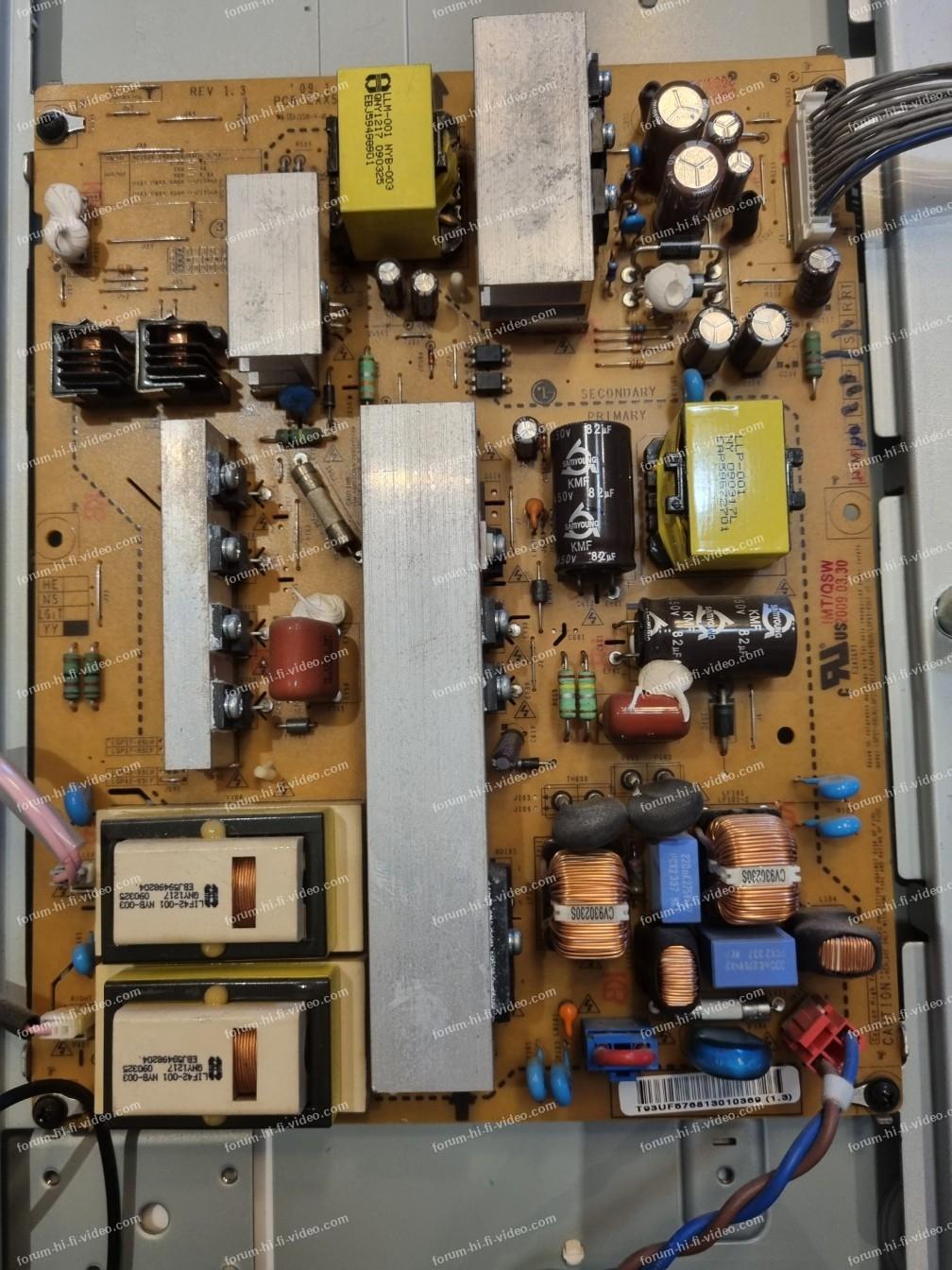

Pour l'alimentation, il y a un transformateur torique visible sur la carte en haut et à gauche sur la photo de la carte.

Citation : "On a davantage de craintes concernant les semi-conducteurs.
Il faudrait voir dans quel type de circuit la résistance est insérée.
Il est certain qu'elle a fortement chauffé, peut-être rapidement.
Pour essayer de répondre à votre question, je vous transmets une photo du verso de la carte, ainsi que celle d'un composant en lien avec l'alimentation.
Serait-ce un condensateur ? (Photo jointe).

Nota, j'ai rédigé un document du verso de la carte avec le positionnement des composants sur le circuit imprimé, mais il ne passe pas.

C'est un fichier Word de 2,4 Mo ; peut être trop gros.
Je l'ai converti en PDF, il ne fait plus que 348 Ko mais ne semble pas passer non plus.
Comment faire ?

Pour agrandir les images, cliquez dessus.

Bonjour GL,
Merci pour votre réponse.

Justement, même avec un examen minutieux de la carte électronique, je ne vois rien.
Aucun composant ne semble avoir été altéré par cet évènement.
Mais il m'a été dit, sur un autre forum, que les varistances avaient certainement lâché ainsi que, peut être, d'autres composants.
Le problème des varistances est que rien n'est marqué dessus.
Donc difficile de les remplacer ! Comment peut-on les tester ?
Si quelqu'un avait un plan de cette carte électronique...
Merci.

Bonjour.

Je vous remercie pour la petite note insérée en bas de mon précédent message.
J'ai donc réduit la taille est photos que vous trouverez, du moins je l'espère en pièces jointes.
Cordialement.

Pour agrandir les images, cliquez dessus.

Bonjour.

Il me semblait bien que les photos n'étaient pas passées, et pourtant je les ai rechargées au moins 3 fois chacune.
Serait-ce du à leur taille ?
Je réessaie dans ce message.

Je pense qu'il y a un problème, car j'ai refait plusieurs essais : 2 images, puis une seule image, et rien ne passe. Après la fin de l'avancement du barregraphe bleu, le site me dit "Seul les formats images (jpg,png,gif,bmp) sont autorisés !"
Mes photos sont bien des fichiers jpg. Et lorsque je fais "Télécharger fichier", le site me dit très fugitivement "Aucun fichier téléchargé" !
D'où ma question : Qu'elle est la taille max acceptée pour les photos ?
Y a t-il une autre explication ?
Merci pour votre réponse.

Note d'un modérateur taille max 4Mo par photo

Bonjour.

Mon four combiné Sauter SME975B1 a pris un coup de 380 (rupture de neutre sur un installation triphasé) et depuis plus rien ne fonctionne. Il ne s'allume même plus.

Je l'ai ouvert pour essayer de comprendre d'où venait la penne. --> Voir carte électronique, commune à d'autres fours de la même marque en pièce jointe.Carte électronique.jpg

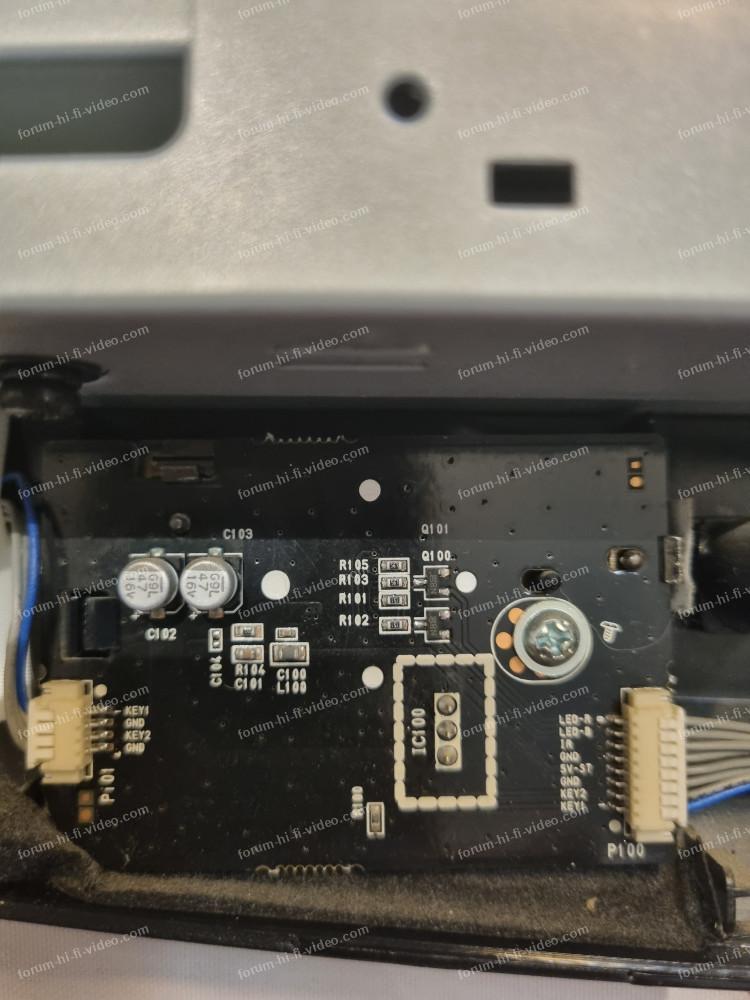

Sur une photo (nouvelle pièce jointe Plan rapproché.jpg) de la carte en gros plan, on voit nettement que la résistance qui se trouve au dessus du condensateur C100 a cramé.
Je ne suis pas vraiment en mesure de lire sa valeur ; peut être 47ohm, mais pas certain. Est-ce qu'un lecteur, qui disposerait de la même carte, pourrait me donner sa valeur ?
Y aurait-il d'autre composants qui pourraient avoir également été endommagés. ?

Merci par avance pour vos réponses.

Merci beaucoup Dom-Aom.

J'avais prévu effectivement de mettre en pratique les nombreux conseils que vous m'aviez donnés à l'époque.
Cette fois, ce n'est pas la même clim, celle que j'avais pu dépanner grâce à vous, (elle marche toujours d'ailleurs) mais l'autre, celle qui marchait correctement.
Je vous informerai de l'avancée des tests que je vais effectuer et vous solliciterai si je coince.
Cordialement.
Charlie.

Bonjour Dom-Aom,
Je comprends votre position, mais pour moi, la motivation est importante car je dispose de deux climatiseurs identiques et le fait de disposer d'une carte de rechange opérationnelle me rassure quant à la remise en service possible et rapide d'une unité extérieure défaillante.
Dans mon coin, en effet, personne ne dépanne ; ils changent l'ensemble (unité extérieure et unité intérieure), ce qui entraîne des coûts non négligeables et des délais...
Pour information, lors de la dernière panne, j'ai dû contacter six ou sept "réparateurs" pour avoir la visite de deux d'entre eux seulement.
L'un proposant de tout changer (unité extérieure et deux unités intérieures = 6285€) et l'autre me proposant de changer la carte de l'unité extérieure pour 1356,90€ (avec trois semaines de délai, donc trois semaines sans climatiseur), sans me préciser si la main d'œuvre était comprise et sans garantie !
Je pense que vous comprenez ma motivation à essayer de dépanner cette carte.
On devrait pouvoir investiguer sur table avec l'aide d'un condensateur en remplacement de la carte filtre actif, sans qu'il soit nécessaire de permuter plusieurs fois les cartes.
Cordialement.

Bonjour Frath37 et Dom-Aom,

Je reconnais une fois de plus votre dévouement.
Je m'en excuse, mais je vous ai peut-être alerté un peu rapidement, du moins, au vu de mes récents essais, car ma clim refonctionne.
En fait, après une bonne nuit qui m'a porté conseil, j'ai tout repris (avec la doc en pièce jointe) et me suis aperçu que le dépanneur avait mal rebranché la carte de régulation.
J'ai rebranché conformément à la doc et tout marche bien.
Pour répondre aux questions de Dom-Aom, oui, la carte était neuve, c'est moi même qui l'ai commandée (470€) alors que le dépanneur me la proposait à plus de 1300€.
Je l'ai remercié pour ses "compétences", et comme je n'étais pas satisfait, je ne lui ai rien réglé. Je précise que j'avais insisté pour qu'il change la carte, (car le défaut de com étant sur les 2 splits, j'en avais déduit que l'origine en était la carte de l'UE), plutôt que de tout remplacer, ce qu'il me proposait (plus de 6000€).
Maintenant, j'ai une carte à dépanner puisque j'ai conservé l'ancienne. Alors si vous pouvez m'orienter pour dépanner cette carte afin d'en avoir une de rechange, je suis preneur.
Merci par avance et bonne fin de journée à vous.
Fujitsu service manual 7914

Bonjour.

À la remise sous tension de ma clim Atlantic Fujitsu, mes deux splits se sont mis à clignoter à raison de deux éclairs verts toutes les six secondes, ce qui signalerait, d'après les documentations, un défaut de communication entre l'UE et les deux splits.
Bien évidemment, aucun froid bien que les ventilateurs fonctionnent.

Un dépanneur a changé la carte de régulation de l'UE.
Maintenant, donc avec une carte neuve, l'un des splits clignote toujours et l'autre ne démarre même plus.
Auriez-vous des pistes de recherche de panne ?

Cordialement.

Re-bonjour,
J'ai donc tout coupé (les 2 Ul puis le général), puis remis le courant et mis en marche l'UI qui ne régule pas.
Résultat : le groupe extérieur ne tourne pas, mais l'UI qui ne régule pas tourne quelque-soit la consigne, comme auparavant.
Si je mets en marche l'autre split, le groupe extérieur se remet en marche, quelque soit la consigne sur ce second UI.
On dirait donc que lui seul commande le groupe extérieur.
Nota : je n'ai pas attendu entre les différentes manipulations. Peut-être aurais-je dû attendre un peu, le temps que l'un et l'autre des splits évacuent les frigories de leur échangeur.

Bonjour Dom-Aom.
Je vous remercie pour votre réponse.
J'avais parcouru le forum avant de vous déranger, et j'avais effectivement soupçonné la sonde d'ambiance et fait des essais en modifiant la valeur de la consigne, mais sans couper l'autre split car je n'avais pas vu ce test.
J'avais aussi vu qu'il y avait peut-être d'autres causes (électrovanne par exemple).
Je vais donc refaire les essais en coupant l'autre split.
Merci encore pour vos conseils.
Bonne journée.

Bonjour Dom-Aom.

Il y a un moment que je ne vous avais pas embêté.
J'ai un split qui ne régule plus ; non pas sur la clim qui était en panne, mais sur mon autre clim qui est identique : même groupe extérieur et mêmes splits.
Le split en question fait du froid en permanence sans réguler quelque soit le réglage de la consigne de température.
L'autre split sur le même groupe extérieur, lui, fonctionne correctement ; il régule normalement.
Auriez-vous une piste vers laquelle je dois chercher ?
Bonne fin de journée.

Bonjour Dom-Aom,
J'ai reçu le relais commandé avec vos conseils. Il est un peu plus petit que le vôtre, mais néanmoins trop gros pour prendre la place de l'ancien.
Apparemment, c'est bon ; cela fait 4 jours que la clim tourne normalement.
J'ai attendu un peu avant de vous informer pour être certain que tout était redevenu normal.
Je vous remercie infiniment pour votre aide, et vous tire mon chapeau, car faire ce genre de "télé-dépannage" n'est pas évident et nécessite une connaissance parfaite, que vous avez, de ce type de matériel.
CHAPEAU MONSIEUR !
Bien cordialement.

Bonjour,
Merci Dom-Aom pour cette photo et ces explications.
C'est exactement ce type de relais que j'ai commandé hier. Je devrai le recevoir en début de semaine si tout va bien.
Bon W.E.

Bonjour Dom-Aom,
Vous avez du flair !
J'ai fait le pont que vous m'avez dit de faire et maintenant, le ventilo tourne dès la mise sous tension.
Je me mets en quête d'un relais plus costaud.
Je vous tiens informé.
Bonne fin de semaine.

Bonjour Dom Aom.
Bonjour Jima.

J'ai remis ma carte en service en service : fausse joie !
Tout s'est bien passé à la mise sou tension du système : collage du relais de puissance, puis initialisation des électrovannes.
J'ai alors mis en service un split. Tout était bon ; plus de message de défaut sur le voyant rouge du split.
Il se met à souffler de l'air froid, comme demandé.
Côté groupe extérieur, le compresseur se met en marche, mais... jamais le ventilateur. Le compresseur s'arrête donc au bout d'un moment.
Par acquis de conscience, et pour savoir si cela pouvait venir du ventilo, j'ai permuté les 2 cartes entre mes groupes extérieurs puisque j'ai 2 groupes identiques.
La carte que j'ai réparée (en partie) placée sur le groupe qui fonctionnait provoque le même comportement : à savoir que le ventilo ne se met pas en marche, tandis que le groupe qui était en défaut fonctionne parfaitement. Il y a donc encore un Pb sur ma carte.
Est-ce grave docteur ? Auriez-vous une piste pour investiguer ?
Bien cordialement.

Bonjour Dom-AOm et Jima,

Jima, comment aviez-vous deviné que je n'était qu'un amateur en électronique ?
Vous avez dit "amateur d'électronique, mais j'avais bien compris !
J'ai donc repris les mesures de la réponse 65 comme de mandé.
C'est là que l'on s'aperçoit que le calibrage des appareils peut être différent, comme l'avait suggéré Dom.
Pourtant, j'ai fait les mesures avec 2 multimètres identiques (Velleman DVM890). Les différences ne sont pas importantes, mais elles existent.

Tensions sur les régulateurs multimètre N°1 :
NEC (en haut à droite de la photo de la réponse 57) : G/I : 22V G/O : 17,96V
7805 (en bas de la photo 57 juste sous le transfo : G/I : 9,9V G/O : 5V
7805 (en bas à gauche juste sous le gros transistor : G/I : 16V G/O : 5V

Tensions sur les régulateurs multimètre N°2 :
NEC (en haut à droite de la photo de la réponse 57) : G/I : 22,2V G/O : 18,02V
7805 (en bas de la photo 57 juste sous le transfo : G/I : 10V G/O : 5,04V
7805 (en bas à gauche juste sous le gros transistor : G/I : 16,2V G/O : 5,04V

J'ai aussi remesuré les tensions sur les modules de com :
Multimètre N°1 : Pins 3/5 : 5V Pins 6/7 239V
Multimètre N°2 : Pins 3/5 : 5,04V Pins 6/7 240V

Quand au 12V :
Diode D8
Multimètre N°1 : 13,6V
Multimètre N°2 : 13,65V
16 pattes
Multimètre N°1 : 13,6V
Multimètre N°2 : 13,65V

Dom,
Je ne pourrai reprendre les mesures in situ avec la carte dans le groupe extérieur avant au moins 2 semaines, car je suis en déplacement. Je vous tiendrai informés, mais on avance, on avance...

Heureusement que ce site existe et que des contributeurs dévoués et très compétents l'animent.
Bonne journée à tous les deux.

Bonjour.

J'ai donc fait un strap et rétabli la continuité entre la patte 15 de l'ULN2003 (le 16 pattes) et la bobine du relais de puissance.
A la mise sous tension, (sur la table) celui-ci colle maintenant au bout de 3 secondes.
Mais je n'entends que lui ; pas l'autre près des connecteurs dont j'ai parlé dans ma réponse 70.
Mais peut-être est-ce dû au fait que la carte est sur la table.
Quant à la led rouge, elle est maintenant allumée mais s'éteint très brièvement toutes les 4 à 5 secondes comme signalé dans ma réponse 65, ce que ne fait pas la diode de ma clim qui fonctionne qui est éteinte en permanence.
De plus, elle s'éteint dès que je coupe l'alim alors que celle de la clim qui fonctionne, à la coupure du jus, s'allume brièvement 1 seconde puis s'éteint puis éclaire à nouveau 1/2 seconde, puis s'éteint définitivement.
Est-ce que cette différence de fonctionnement est normale du fait que la carte est sur la table ?
Bonne fin de journée.

Bonjour Dom-Aom et Jima.

J'ai donc repris mes tests avec un nouveau multimètre.
Concernant le test de continuité du nœud de la réponse 67, aucun problème : continuité du 12V entre D8,C4,16 pattes relais de puissance et connecteurs d'électrovannes.
Concernant la réponse 72 de Dom : Continuité assurée entre la patte 29 du microP et la patte 2 de l'ULN2003 (le 16 pattes), par contre, défaut de continuité entre la patte 15 de l'ULN2003 et la bobine du relais de puissance.
Alors je suis parti à la chasse de ce côté, et après pas mal de tâtonnement, car la piste qui part de la patte 15 de l'ULN2003 passe à plusieurs reprises de part et d'autre de la carte par des straps et des trous métallisés, et j'ai fini par voir un défaut de continuité de l'un de ces trous métallisé (très mal placé au ras d'un gros composant).
Je n'ai pas pu assurer cette continuité par manque de moyens (la soudure ne passe pas dedans).
Donc je vais m'y remettre dans un ou 2 jours avec du petit fil de câblage et un petit foret si nécessaire.
Je vous tiens informés.
Bonne fin de week-end.

Bonjour Dom-Aom,
Bonjour Jima,
A la fin du WE, je vais pouvoir disposer d'un autre multimètre et reprendre les mesures.
Je vous tiens informé.
Bonne fin de WE.

Votre maîtrise du sujet et votre connaissance de ces cartes m'impressionnent !
Comme m'impressionnent votre gentillesse et votre disponibilité ; merci encore.

Je vais reprendre les mesures conseillées, mais pas avant 2 jours car je pars en déplacement.
Bonne fin de week-end.
Bien cordialement.

Bonjour Dom-Aom.
Alors, résultat des tests :
Continuité entre la 29 du micro et la 2 du 16 pattes : OK.
Par contre, je suis sceptique pour celle entre sa patte 15 et la bobine du relais.
Elle n'est pas facile à vérifier car il faut tester entre les 2 côtés du circuit.
J'ai fait les mesures avec 2 multimètres. Pour les 2, la bobine du relais fait 200ohms (si je ne me suis pas trompé de pattes la résistance entre les 2 autres fait 45 ohms). Pouvez-vous me confirmer ?
Entre la patte 2 et la bobine du relais.
Avec un multimètre 150 ohms ou 500 ohms selon la patte.
Multimètre à pointes fines piquantes.
Avec l'autre multimètre : infini !!! Multimètre à pointes fines arrondies peut-être le verni empêche t-il le contact ?
Mais ce qui m'étonne un peu est qu'avec le 1er multimètre je trouve une résistance et pas un court-circuit.

Re-bonjour,
J'ai repris le 12V avec condo et sans.

Sans condo et bouclage : diode éteinte et pas de 12V.

Avec condo : la diode clignote, comme dit plus haut, et j'ai bien le 12V continu sur les pattes les plus éloignées de la diode.
Vous aviez raison ; j'ai le 12V qui pulse sur les pattes les plus proches de la diode, au rythme de la diode.

Ce qui est bizarre, c'est que lorsque la platine est dans le groupe, tous les périphériques câblés, la diode ne clignote pas.
Vous dites le microP pourrait être HS.
SI vous vous souvenez bien, vous aviez envisagé précédemment qu'il était bon puisqu'il commandait bien l'initialisation des électrovannes.

Je vais aussi faire les contrôles que vous m'aviez conseillés de faire dans votre réponse 67.

Bonjour Dom-Aom,
Le vent ayant disparu, je suis retourné sur ma clim qui marche.
A la mise sous tension, on entend un (petit) collage de relais à gauche de la photo, près des connecteurs puis un autre un peu plus fort en bas de la photo, puis les bruits de crécelles dont j'ai déjà parlé dans ma réponse 27.
La led ne s'allume toujours pas, et pourtant la clim fonctionne.
A la coupure du jus, elle s'allume brièvement 1 seconde puis s'éteint puis éclaire à nouveau 1/2 seconde, puis s'éteint définitivement.
Donc différence avec la platine en panne, avec laquelle on n'entend pas le collage du ou des relais et le problème de la led, encore que son fonctionnement soit différent avec et sans condo ; Pas d'allumage sans le condo.
Ne pensez-vous pas que la led en clignotant comme indiqué dans ma réponse 65 veut nous dire quelque-chose ? N'est-ce pas un code car le clignotement et très régulier.
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonsoir Dom-Aom,
Non, je n'entends pas le relais coller à la mise sous tension (Déjà signalé dans ma réponse 27).
Concernant la led, je ne l'avais jamais vu allumée, comme dit précédemment, quand la platine était dans le groupe extérieur, sauf une fois --> Voir réponse 27.
Par contre, je n'adhère pas à ce que vous dites : "l'éclairage de la LED doit intervenir en présence du 12V", car j'ai une autre clim identique (même groupe extérieur, mêmes splits, et qui fonctionne). Alors, par acquis de conscience, je suis allé, malgré le fort vent, voir dans le groupe extérieur. La diode est éteinte, et pourtant tout fonctionne.
Ne pensez-vous pas que la diode peut avoir un comportement différent quand la platine est sur la table, et aucun autre élément raccordé, sauf le condo ?
Je n'ai pas eu le temps de faire les autres contrôles que vous m'avez indiqués. Je vais essayer ce soir.
Cordialement.

Bonjour Dom-Aom,
Ou vous n'avez pas eu le temps de me répondre ou votre réponse n'est pas passée, car je n'ai rien vu suite aux mesures que je vous ai transmises dans ma réponse 65.
C'est pourquoi je vous fais ce petit mot.
Bien cordialement.

Bonjour Dom-Aom.

Je recommence ma réponse car je me suis fait avoir encore une fois par le timing.
J'ai donc refait les mesures sous tension dans la configuration de votre réponse 58.
J'ai bien tous les 300V.
Tensions sur les régulateurs :
NEC (en haut à gauche de la photo de la réponse 57) : G/I : 21,4V G/O : 17,4V
7805 (en bas de la photo 57 juste sous le transfo : G/I : 9,6V G/O : 4,85V
7805 (en bas à gauche juste sous le gros transistor : G/I : 15,5V G/O : 4,7V

J'ai aussi remesuré les tensions sur les modules de com : Pins 3/5 : 4,6V Pins 6/7 225V
J'ai aussi constaté que la diode rouge qui était éteinte en permanence lorsque la platine était dans le groupe extérieur, est maintenant allumée en permanence et s'éteint fugitivement toutes les 4s environ.
Dans le même temps, les 12v sur le 16 pattes apparaissent fugitivement lorsque la diode s'éteint.
Y a t'il d'autres mesures à faire dans cette configuration ?
Cordialement

Bonsoir Dom-AOM,
J'ai trouvé un condo de démarrage moteur de14µ420V.
Mais il n'est pas polarisé, naturellement, or vous me dites "Et donc en plus relier le fameux condo entre rouge et noir (+ sur le rouge)."
Donc je le branche n'importe comment entre le rouge et le noir ?
Cordialement.

Bonjour,
Après avoir vu ces fils, hier, je me doutais qu'il se planquait bien.
Pour y accéder, il faut que je désosse tout le groupe et comme il est en hauteur...
Alors je vais faire comme vous m'avez dit et le remplacer par un autre de 10 à 22 µf si je trouve ici.
Vous confirmez la valeur, car vous me dites ci-dessus "Le condo serait un 1200µ450V."
Bonne journée.

Bonsoir Dom-Aom,
Savez-vous où se trouve planqué ce "gros condo" dont vous parlez, car pas évident d'en trouver un ici.
La dernière fois que j'en ai commandé un, j'ai dû attendre plus d'une semaine pour l'avoir.
Bonne soirée.

Bonjour Dom-Aom.
Merci encore pour votre aide.

J'ai donc fait, hors tension, carte sur la table, les mesures des diodes CMS qui entourent le transfo et les 7805, avec le multimètre en mode diode.
Elles sont toutes bonnes comme je crois l'avoir déjà écrit.
D 1: Sens 1 : 528
Sens 2 : infini
D2 : Sens 1 : 330
Sens 2 : infini
D7 : Sens 1 : 520
Sens 2 : infini
D8 : Sens 1 : 501
Sens 2 : infini
D100 : Sens 1 : 485
Sens 2 : infini
D401 : Sens 1 : 520
Sens 2 : infini
Je vous mets une photo pour vous aider à les situer.
Y a t'il d'autres mesures à faire hors tension avant de faire celles sous tension ?
Puis-je faire celles-ci sur la table en connectant les 2 cartes sur la table, car faire les mesures sur une échelle avec le vent que nous avons, ce n'est pas évident.
Cordialement.

Pour agrandir l'image, cliquez dessus.

J'ai refait la photo Recto qui ne passait pas. Elle avait été prise avec le flash ; peut-être en est-ce la raison.
J'espère que celle-ci passera.
Nota : Le 7805 se trouve juste au dessus du gros transistor.
Bonne réception.
Cordialement.

Pour agrandir l'image, cliquez dessus.

Bonjour Dom-AOM.

Je pense que l'on ne se comprend peut-être pas bien.
1. Ne tenez pas compte des mesures qui sont dans ma réponse 47, car depuis, j'ai sorti la platine de la machine pour pouvoir faire les mesures hors tension côté verso, car les boitiers sous soudés si près du CI que je ne peux insérer avec certitude mes pointes de touche.
Les mesures à prendre en compte sont donc celles des réponses 50 et 52.
Vous me parlez de patte de gauche de la diode. Je ne sais laquelle dans quelle photo.
Dans la vôtre, la diode est verticale.
J'ai donc refait 2 photos pour être certain que l'on parle bien de la même chose, et de la même diode, ce que je fini par douter. Moi je parlais de la diode D10.
Sur ma photo "Verso", la diode D10 est verticale (comme sur votre photo) et la batte du bas semble bien reliée par une piste à la patte centrale du 7805 qui se trouve dans le bas de la photo (repère IC101/.
Donc, j'ai testé le transfo hors tension en calibre 200 ohms.
entre
- 12 et 13 (primaire HT) : 5,5 Ohms
- 15 et 16 (primaire auxiliaire): Court-circuit
- 9 et 10 (secondaire 15V puis 5V) : Court-circuit
- 1 et 2 et 3 (secondaires 12V et 5V) : Court-circuit
- 6 et 8 (secondaire 18V) : Court-circuit
- 9/10 : Court-circuit

Nota : Problème avec ma photo "Recto" qui ne passe pas ; et pourtant, c'est bien un jpg (prise en même temps que l'autre et avec le même appareil !!!

Pour agrandir l'image, cliquez dessus.

Bonsoir Dom-Aom,
J'avais fait les mesures demandées pour la diode, mais elles étaient dans ma réponse qui n'est pas passée.
Alors voilà les mesures :
- Patte centrale 7805/diode côté 7805 : court-circuit (normal elles sont reliées par une piste)
- Patte centrale 7805/autre côté de la diode : 310 KOhms.
Mêmes valeurs en inversant les fils.
Je n'ai pu faire les mesures sous-tension à cause de la pluie qui n'a pas cessé de la journée. Demain donc si la météo le permet.
Bonne soirée.

Bonjour Dom-AOM.

J'avais posté une réponse il y a 2 jours, mais apparemment, elle a été perdue ; c'est en m'inquiétant de voir que vous ne m'aviez pas répondu que je suis retourné sur le site et ai vu que ma réponse n'apparaissait pas.
Alors je recommence.

A chaque fois, les mesures sont faites 5 ou 6 fois et en inversant les fils.
Hors tension - platine sur la table :
1er 7805
Entre Output et patte centrale : 4,6 KOhms y compris en inversant les fils
Entre Input et patte centrale : Rouge sur patte centrale : 19 KOhms, Noir sur patte centrale : 138 KOhms
2nd 7805
Entre Output et patte centrale : 2,55 KOhms y compris en inversant les fils
Entre Input et patte centrale : Rouge sur patte centrale : 161 KOhms, Noir sur patte centrale : > 1 MOhms !!
3ème transistor (NEC 24M18A - 0812C)
Entre Output et patte centrale : 40 KOhms y compris en inversant les fils
Entre Input et patte centrale : Rouge sur patte centrale : 165 KOhms, Noir sur patte centrale : infini !!!
Sous tension mais sur table.
J'ai essayé de prendre également les tensions entre patte centrale et In ou Out de chaque transistor, mais aucune tension nulle part, y compris sur le 16 pattes.

Bonne fin de journée.

Bonjour Dom-Aom.

Je vais refaire les mesures en sortant la platine, car comme les transistors sont soudés tout prêt du circuit imprimé, j'ai des difficultés à les faire.
J'ai changé de multimètre pour en prendre un à pointes fines, mais il est ancien et je ne garantie pas le vérité des résultats.
Nota : J'avais pris soin de faire plusieurs mesures en inversant les fils à chaque fois.
A suivre...

Bonjour Dom-Aom.

Résultat des mesures :
Entre entrée et le commun (patte centrale) : 1OO Ohms
Entre sortie et le commun (patte centrale) : 200 Ohms
La diode, ce doit être la D10 (difficile de suivre les pistes sans sortir la plaque) est bonne.
Par acquis de conscience, après mise sous tension, j'ai repris les tensions sur le 7805. J'ai 15V en entrée et 5V en sortie.
Bonne fin de journée.

Bonjour Dom-Aom.

Je n'y comprend plus rien ; comme je n'avais rien sur le 7805, j'ai refait toutes les mesures faites hier, et là, quelle surprise !
Au lieu des 300V CC, (bleu/jaune, Rouge/noir, je ne trouve plus que 10V partout et sur les pattes du gros transistor.
Je n'ai rien changé. J'avais laissé tout sous tension depuis hier.
J'ai donc débranché et je vais refaire les mesures après repos et remise sous tension dans quelques temps.

J'ai remis sous tension.
Je retrouve bien les tensions voisines de 300 V partout.
J'ai également les bonnes tensions sur les transistors autour du transfo, sauf sur le 7805 le plus proche du gros transistor sur lequel je n'ai rien. par contre, j'ai retrouvé le 12V sur les pattes du 16 pattes.
Bizarre, vous avez dit bizarre !

Bonjour Dom-Aom,
J'ai donc refait les mesures carte réinstallée dans le groupe extérieur.

Hors tension.
Mesure sur les pattes de la résistance R200 : 45 ohms.
Résistance Jaune / bleu. J'ai fait 3 mesures : Entre jaune et bleu connectés sur la carte : 50 K ohms mais cette valeur croit lentement. Alors j'ai refait les mesures entre jaune et bleu déconnecté de la carte --> même valeur 50 K ohms qui croit. Et sur la carte entre TM104 et TM105 : 85 K ohms.

Sous tension :
Entre le noir et le rouge : 280V
Entre le jaune et le bleu : 300V
Entre les pattes du gros transistor : 310V

J'ai refait la mesure par acquis de conscience sur le 16 pattes : Bizarre valeur oscillant entre 3,5V et 4,55V avec une période d'une seconde.
Bonne journée.

Bonsoir Dom-Aom,
Entre le noir et le rouge : Rien l
Entre le jaune et le bleu : Rien !
Nota : la carte est toujours sur ma table ; alimentée, mais non rebranchée dans le groupe extérieur.
Faut-il rebrancher tous les connecteurs pour faire ces mesures ?
Bonne soirée.

Bonjour,
Je me doutais bien qu'il y avait un souci ; j'avais pourtant essayé de gratter, mais sans succès.
Ce matin, j'ai pris un autre mesureur avec des pointes de mesure plus agressives.
Effectivement, les diodes de surface sont bonnes, ainsi que la D10 et les pattes du gros transistor ne sont pas en court-circuit.
Par contre, toujours pas de 5V entre les pins 3 et 5 des modules de com, ni de 12V sur le 16 pattes.
J'ai remesuré les tensions sur les pattes du 7805 ; toujours rien.
Bonne journée.

Bonsoir Dom-Aom,
Je ne sais si le mode diode de mon multimètre ne fonctionne plus, mais j'ai l'infini dans les 2 sens pour toutes le diodes de surface.
J'ai alors remesuré le 12V sur le 16 pattes : RIEN !
Je ne comprends pas ce qui se passe.
Une piste ?
Merci encore et bonne soirée.

Bonsoir Dom-Aom.
En réponse à vos demandes :
- Sur les modules de com, il est gravé HU2001R2
- J'ai refait les photos recto/verso des modules de com de plus près
- J'ai refait également une vue large côté verso où l'on voit bien la piste 5V ; elle occupe tout le bas de la photo
- J'ai trouvé le 7805, Il n'y a aucune tension entre les pins extrêmes et la pin centrale.
Merci pour votre aide.
Bonne soirée.
Voici les photos :
Pour agrandir les images, cliquez dessus.


Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum climatisation qui en font la demande.

Re bonsoir,
J'ai oublié de vous transmettre 2 photos qui permettront peut-être à votre œil de lynx de trouver des pistes d'action.
Bonne soirée.

Pour agrandir les images, cliquez dessus.

Bonsoir Dom-Aom,
J'ai sorti la carte et fait les mesures conseillées.
Entre 6 et 7 : 230V - OK
Entre 3 et 5 : rien !
Votre diagnostic ?
Bonne soirée.

Bonsoir Dom-Aom,
Impossible de suivre votre conseil :
1. il me semble qu'il n'y a pas 7 pattes mais 5 pattes sur chaque circuit de com, ; --> Voir photos.
2. si les pattes de droites sont partiellement masquée par ce qui ressemble à du silicone transparent que l'on peut donc percer avec les pointes de touches, les pattes de gauche, comme vous pouvez le voir sur les photos, sont complètement dissimulées par un revêtement blanc très dur et qu'il est impossible de percer avec le pointes de mesure du contrôleur.
Questions : se peut-il qu'il n'y ait que 5 pattes à mes circuits de com ?
Comment faire les mesures avec ce revêtement blanc ?
Cordialement,
Bonne soirée.

Pour agrandir les images, cliquez dessus.

Bonjour Dom-Aom,
Impossible de faire les mesures aujourd'hui compte tenu d'un vent à décorner les bœufs qui souffle depuis ce matin, surtout que je ne vois pas les pattes des modules de com. Ils sont masqués par un enrobage qui doit être là pour protéger les soudures.
Je n'ai pas osé le percer avec mes pointes de touches du fait du vent qui me bousculait.
Dès que le vent se calme, je passe à l'attaque.
Merci encore pour votre aide.
Bonne soirée.

Bonjour Dom-Aom,
Merci beaucoup pour votre réponse et votre soutien.
Pas pu faire les essais hier car il tombait des cordes. Donc essais faits aujourd'hui.
Pas de clac de relais, mais après 3 à 4 secondes, un léger bruit de crécelle qui dure 1 dizaine de secondes, puis un bruit qui ressemble à un bruit hydraulique faible, puis de nouveau un bruit de crécelle presque inaudible, puis plus rien.
A la coupure de l'alim, la diode rouge que je n'avais jamais vue allumée s'éclaire 1 seconde puis s'éteint puis s'éclaire à nouveau 1/2 seconde, puis s'éteint.
Je ne l'ai pas laissé sous tension plus de 30 secondes après la disparition des bruits cités plus haut.
Faudrait-il laisser plus longtemps et attendre la fin de la tempo de 3 mn du démarrage ?
Je n'avais pas mis les unités intérieures en fonctionnement.

Nota : la lecture d'un nouveau document concernant les codes d'erreur (Fujitsu trouble shooting guide), dit que le défaut est "Reverse Comms Fail at Startup".
Bonne soirée.
