Membre inscrit AdoCaro sur le forum Climatisation

a posté 13 messages sur le forum Climatisation :
Bonjour theodamien.
Avez-vous branché votre système ?
Ça fonctionne ?
Avez-vous branché votre système ?
Ça fonctionne ?
18 juin 2024 à 15:12

Bonjour volfoni,
Votre demande date déjà, avez-vous trouvé ce que vous désirez ??
Pour répondre à votre question, OUI, cela est tout à fait possible.
Pour rester en Delta Dore, il vous faudra un pack Delta 8000, avec 1 thermostat sans fil dans chaque pièce.
S'il vous faut ces renseignements, faites-le moi savoir ...
Votre demande date déjà, avez-vous trouvé ce que vous désirez ??
Pour répondre à votre question, OUI, cela est tout à fait possible.
Pour rester en Delta Dore, il vous faudra un pack Delta 8000, avec 1 thermostat sans fil dans chaque pièce.
S'il vous faut ces renseignements, faites-le moi savoir ...
26 mai 2024 à 10:53

Bonjour theodamien,
Avez-vous commandé votre interface et relais ?
Avez-vous commandé votre interface et relais ?
26 mai 2024 à 10:43

Bonjour theodamien.
Pour répondre à votre question, OUI...
Sur mon système, aucuns des thermostats n'est configuré en "Maître", j'utilise l'application Tydon sur mon smartphone, qui est maître.
Sur l'application:
Lorsque mon système est à l'arrêt, la télécommande filaire Mitsubishi n'affiche rien
Lorsque mon système est en mode clim, la télécommande filaire Mitsubishi affiche "Froid"
Lorsque mon système est en mode chauffage, la télécommande filaire Mitsubishi affiche "Chaud".
C'est exactement ce que je souhaitai.
Pour répondre à votre question, OUI...
Sur mon système, aucuns des thermostats n'est configuré en "Maître", j'utilise l'application Tydon sur mon smartphone, qui est maître.
Sur l'application:
Lorsque mon système est à l'arrêt, la télécommande filaire Mitsubishi n'affiche rien
Lorsque mon système est en mode clim, la télécommande filaire Mitsubishi affiche "Froid"
Lorsque mon système est en mode chauffage, la télécommande filaire Mitsubishi affiche "Chaud".
C'est exactement ce que je souhaitai.
23 mai 2024 à 13:28

@theodamien
Avez-vous eu mon message ???
Avez-vous eu mon message ???
21 mai 2024 à 15:48

Bonjour Théodamien,
Le matériel nécessaire :
- 1 interface de contrôle MITSUBISHI-Electric : MAC-334IF-E
Il y en a 2 à vendre sur Le Bon Coin à 80€, c'est là que j'ai acheté le mien, il lui en reste 2 :
Note d'un modérateur Cette annonce est désactivée.
- 1 relais semi-conducteur (pour convertir la sortie "change-over" qui est <28vdc avec un courant <50mAmp (0.05 Amp))
Sur Amazon :
https://www.amazon.fr/gp/product/B07T7VXW2Q/ref=ppx_yo_dt_b_asin_title_o04_s00?asc_source=01H8HFYCRM99TJ9FED7FSB1ZXC&ie=UTF8&psc=1&tag=snxfr75-21
- 1 morceau de câble en 4x1mm² long ? (qui ira de votre DELTA 8000 BT à votre MAC-334IF-E)
Pour les connexions :
- Entre l'interface de contrôle et l'unité intérieure :
- Cet interface se connecte bien sur le connecteur "CN105" de l'unité intérieure avec le câble (déjà pré-câblé) fourni.
- Et c'est tout...
Entre l'interface et DELTA DORE :
- Il faut connecter le petit faisceau (3 fils) fourni avec l'interface de contrôle sur le connecteur CN591.
- Il faut dédoubler le fil marron : il est nécessaire d'avoir un fil marron/rouge et un fil marron/orange.
- Sur la sortie "Sortie M/A circulateur", vous raccorderez :
- Le n°1 au fil marron de l'interface de contrôle.
- Le n°2 au fil rouge de l'interface de contrôle.
Ce sera la fonction Marche/Arrêt de votre climatisation.
- Sur "Entrée ou sortie Change-over (configurable)" :
- Il faut connecter le relais semi-conducteur :
- Le O sur A2 de votre relais.
- Le C sur A1 de votre relais.
- Sur le relais semi-conducteur :
- Le 13+ au fil marron.
- Le 14 au fil orange.
- Il est impératif de configurer le DIPSWITCH de votre DELTA 8000BT :
SW2 : on
SW6 : on
SW7 : off
- Il est impératif de configurer le DIPSWITCH de l'interface de contrôle :
SW500-6 : on
SW502-4 : off
Ce sera la fonction Chaud/Froid.
Lorsque le contact du relais semi-conducteur sera fermé, vous serez en mode chaud.
Si vous rencontrez des difficultés, n'hésitez pas à me contacter.
mac 334if e.pdf
delta 8000 bt.pdf
Le matériel nécessaire :
- 1 interface de contrôle MITSUBISHI-Electric : MAC-334IF-E
Il y en a 2 à vendre sur Le Bon Coin à 80€, c'est là que j'ai acheté le mien, il lui en reste 2 :
Note d'un modérateur Cette annonce est désactivée.
- 1 relais semi-conducteur (pour convertir la sortie "change-over" qui est <28vdc avec un courant <50mAmp (0.05 Amp))
Sur Amazon :
https://www.amazon.fr/gp/product/B07T7VXW2Q/ref=ppx_yo_dt_b_asin_title_o04_s00?asc_source=01H8HFYCRM99TJ9FED7FSB1ZXC&ie=UTF8&psc=1&tag=snxfr75-21
- 1 morceau de câble en 4x1mm² long ? (qui ira de votre DELTA 8000 BT à votre MAC-334IF-E)
Pour les connexions :
- Entre l'interface de contrôle et l'unité intérieure :
- Cet interface se connecte bien sur le connecteur "CN105" de l'unité intérieure avec le câble (déjà pré-câblé) fourni.
- Et c'est tout...
Entre l'interface et DELTA DORE :
- Il faut connecter le petit faisceau (3 fils) fourni avec l'interface de contrôle sur le connecteur CN591.
- Il faut dédoubler le fil marron : il est nécessaire d'avoir un fil marron/rouge et un fil marron/orange.
- Sur la sortie "Sortie M/A circulateur", vous raccorderez :
- Le n°1 au fil marron de l'interface de contrôle.
- Le n°2 au fil rouge de l'interface de contrôle.
Ce sera la fonction Marche/Arrêt de votre climatisation.
- Sur "Entrée ou sortie Change-over (configurable)" :
- Il faut connecter le relais semi-conducteur :
- Le O sur A2 de votre relais.
- Le C sur A1 de votre relais.
- Sur le relais semi-conducteur :
- Le 13+ au fil marron.
- Le 14 au fil orange.
- Il est impératif de configurer le DIPSWITCH de votre DELTA 8000BT :
SW2 : on
SW6 : on
SW7 : off
- Il est impératif de configurer le DIPSWITCH de l'interface de contrôle :
SW500-6 : on
SW502-4 : off
Ce sera la fonction Chaud/Froid.
Lorsque le contact du relais semi-conducteur sera fermé, vous serez en mode chaud.
Si vous rencontrez des difficultés, n'hésitez pas à me contacter.
mac 334if e.pdf
delta 8000 bt.pdf
20 mai 2024 à 11:54

Bonjour Théodamien.
J'ai finalement eu un retour d'un responsable technique de chez Mitsubishi de Toulouse qui m'a bien confirmé qu'il fallait une interface pour la Marche/Arrêt et le Chaud/Froid entre Delta Dore et l'unité intérieure.
Ça fonctionne enfin chez moi...
Tenez-moi au courant si vous voulez les infos.
Bien cordialement.
J'ai finalement eu un retour d'un responsable technique de chez Mitsubishi de Toulouse qui m'a bien confirmé qu'il fallait une interface pour la Marche/Arrêt et le Chaud/Froid entre Delta Dore et l'unité intérieure.
Ça fonctionne enfin chez moi...
Tenez-moi au courant si vous voulez les infos.
Bien cordialement.
19 mai 2024 à 10:33

Bonjour Théodamien,
Avez-vous finalisé votre installation clim ?
Avez-vous trouvé une solution entre Delta Dore et Mitsubishi ?
Merci pour votre retour. Cordialement.
Avez-vous finalisé votre installation clim ?
Avez-vous trouvé une solution entre Delta Dore et Mitsubishi ?
Merci pour votre retour. Cordialement.
18 mai 2024 à 16:32

Bonjour theodamien,
Pouvez-vous me faire un retour concernant votre branchement (Fil Orange et rouge) ?
Avez-vous repositionné un DIP switch ?
Pouvez-vous me faire un retour concernant votre branchement (Fil Orange et rouge) ?
Avez-vous repositionné un DIP switch ?
08 septembre 2023 à 09:10

Bonjour Théodamien,
J'ai finalement eu un retour du service technique Mitsubishi, qui m'a affirmé que le changement ne serait pas possible avec l'unité extérieure PUZ-ZM...

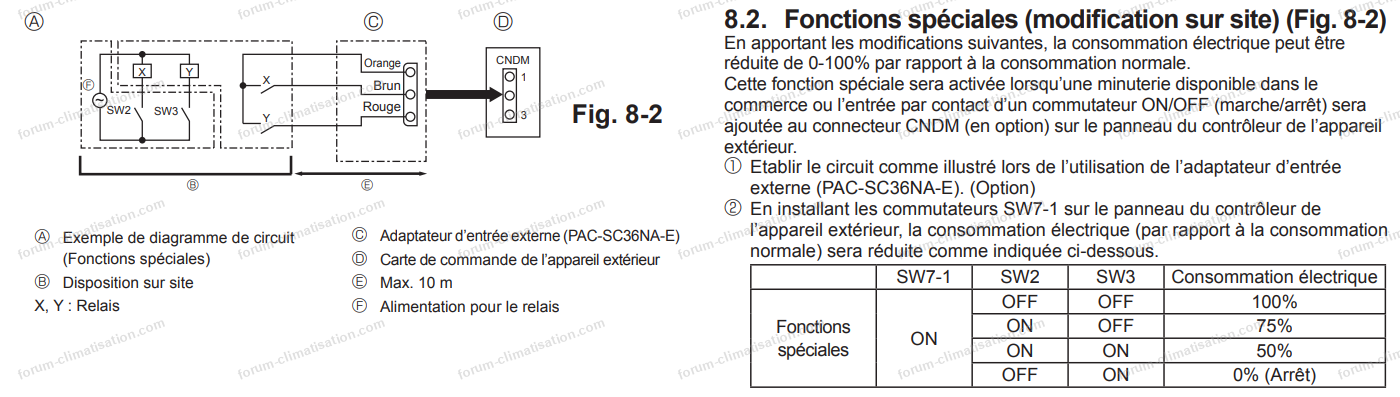

Pour ce qui concerne la mise en marche / arrêt, ils m'ont conseillé de passer par le connecteur CNDM de l'unité extérieure, avec un PAC-SE55RA-E, et de gérer la puissance à 0% et 100%.
Je vois que vous avez connecté le sw1 du PAC-SE55RA-E sur le contact sec du brûleur, est-ce que cela fonctionne correctement ? Avez-vous réglé des switchs ?
Merci pour votre retour. Cordialement.
J'ai finalement eu un retour du service technique Mitsubishi, qui m'a affirmé que le changement ne serait pas possible avec l'unité extérieure PUZ-ZM...
Pour ce qui concerne la mise en marche / arrêt, ils m'ont conseillé de passer par le connecteur CNDM de l'unité extérieure, avec un PAC-SE55RA-E, et de gérer la puissance à 0% et 100%.
Je vois que vous avez connecté le sw1 du PAC-SE55RA-E sur le contact sec du brûleur, est-ce que cela fonctionne correctement ? Avez-vous réglé des switchs ?
Merci pour votre retour. Cordialement.
06 septembre 2023 à 18:34

Bonjour theodamien,
Merci pour votre retour.
OK, pour le CN32 pour la marche et arrêt de la PEAD, mais le CN32 à 3 pins.
Sur quel pin vous êtes vous connecté ?
Concernant le change over, je pense que je vais aboutir, je vous donnerais les infos dès qu'elles seront confirmées.
Pour le moment, concernant la configuration du boitier technique DELTA 8000, la régul, pas de soucis, tout fonctionne, l'info "marche / arrêt" vers la pompe sera géré par les contacts sec "circulateur" ou "brûleur".
Pour le change over, je constate qu'en mode CLIM, je trouve 22.5v polarisé, et 0v en mode chauffage.
Je suis sur le point de commander un câble compatible pour le CN105, puisque comme vous, je pense que le change over doit être connecté sur ce connecteur. reste à savoir comment et sur quels pins.
Dès le retour d'info, ce sera avec plaisir que je vous les partagerais.
Bien cordialement, Adonis
Merci pour votre retour.
OK, pour le CN32 pour la marche et arrêt de la PEAD, mais le CN32 à 3 pins.
Sur quel pin vous êtes vous connecté ?
Concernant le change over, je pense que je vais aboutir, je vous donnerais les infos dès qu'elles seront confirmées.
Pour le moment, concernant la configuration du boitier technique DELTA 8000, la régul, pas de soucis, tout fonctionne, l'info "marche / arrêt" vers la pompe sera géré par les contacts sec "circulateur" ou "brûleur".
Pour le change over, je constate qu'en mode CLIM, je trouve 22.5v polarisé, et 0v en mode chauffage.
Je suis sur le point de commander un câble compatible pour le CN105, puisque comme vous, je pense que le change over doit être connecté sur ce connecteur. reste à savoir comment et sur quels pins.
Dès le retour d'info, ce sera avec plaisir que je vous les partagerais.
Bien cordialement, Adonis
15 août 2023 à 12:19

Bonjour.
Avez-vous eu des réponses pour la connexion de votre DELTA 8000 BT sur votre PEAD ?
Merci.
Avez-vous eu des réponses pour la connexion de votre DELTA 8000 BT sur votre PEAD ?
Merci.
12 août 2023 à 09:47
