Bonsoir,
Comme promis je viens donner des nouvelles.
J'ai reçu les diodes et j'ai adapté des pattes plus petites car les diodes reçues avaient des pattes trop grosses.
La taille n'était pas dans le descriptif.
Enfin rien de grave, j'ai découpé des pattes sur des résistances que j'avais en stock puis les ai ressoudées dessus.
Puis après remontage, le moment de vérité....
Le climatiseur remarche.
Alors un grand merci à tous et surtout Dom-Aom sans qui je n'y serai pas arrivé.
Je suis dans le 91 alors si vous êtes dans le coin, c'est avec plaisir que je vous paierai un coup.
Encore un grand et énorme merci Dom-Aom.

Bonjour,
Merci pour votre réponse et je viens de passer commande des diodes.
Dès que je les ai reçues et installées je viendrais donner des nouvelles.

En tout cas, un énorme merci à Dom-Aom pour votre aide qui m'a été plus que précieuse.

Heu pour la diode, ce type de diode pourrait-il convenir ou vaut mieux mettre 2 diodes en série.
Sachant que celle d'origine a tenu 9 ans.
Merci.

Pour agrandir l'image, cliquez dessus.

Merci Dom-Aom.
Le bout du tunnel n'est plus loin.
Le relai est bien un 24V.
Vu mes questions, je ne suis pas un spécialiste en électronique mais j’essaie d'apprendre en bricolant et en lisant aussi.
Je suis donc un peu équipé (Station soudage/dessoudage, station air chaud, alim labo et 2, 3 bricoles en plus).
Sinon pour les 2 zener en série, je suppose que je dois relier la cathode d'un zener à l'anode de l'autre et souder le tout à la place de l'ancienne ?
Sinon en regardant sur internet, j'ai trouvé ce modèle de diode zener.
Elle ne ressemble pas à la mienne mais elle irait peut-être ?
En tout cas merci pour votre aide, j'ai mine de rien appris pas mal.

Pour agrandir l'image, cliquez dessus.

Bonjour,
Je viens de faire les tests sur les diodes.
Et la "grosse zener" bipait, je l'ai donc dessoudée et passée au multimètre.
Il bip dans les 2 sens.
On tient donc notre coupable enfin, j'espère.
J'ai regardé les inscriptions dessus pour la remplacer. Il y a 85 C - 24 - BZX
Je suppose que c'est 24V, 85° et BZX la famille, mais quand je fais une recherche sur internet il y en a de toutes sortes avec des puissances différentes.
Comment puis-je savoir laquelle prendre ?
Merci en tout cas Dom-Aom.

Pour agrandir l'image, cliquez dessus.

Bonjour,
Pas doué le garçon...

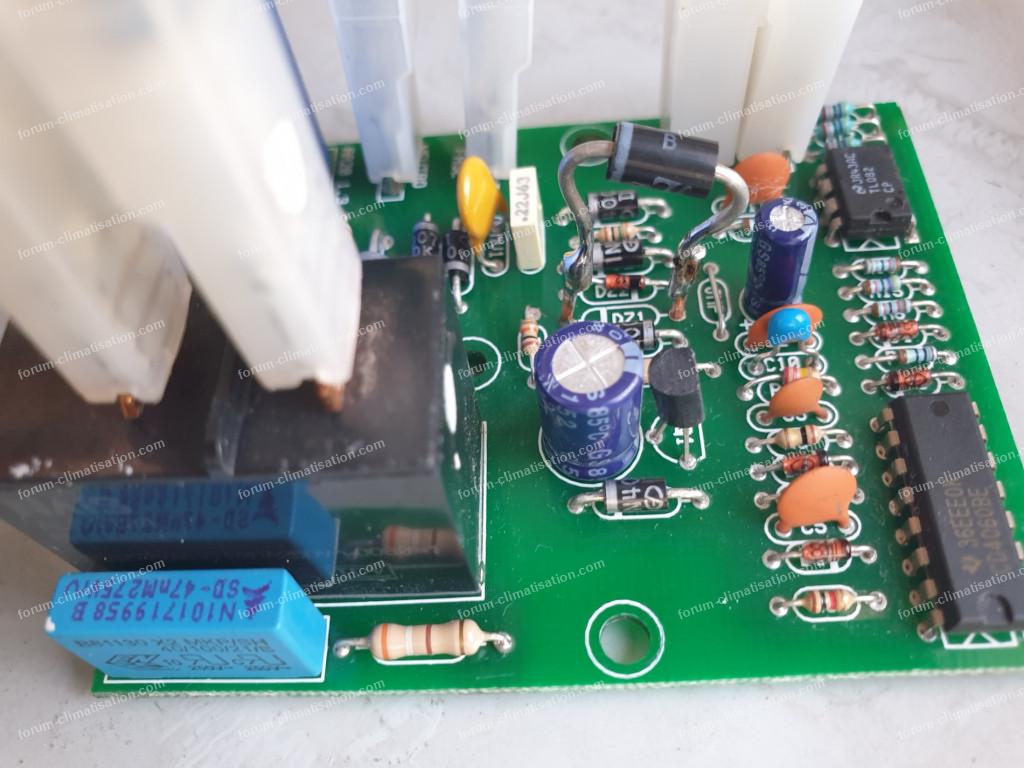

Voilà, j'ai dessoudé le condensateur rectangulaire et voici le résultat :
Cap : 0,86uf et ESR : 0,02 ohms.
La capa est donnée pour 1 uf, ce serait peut-être lui qui manquerait de puissance pour déclencher le relai ?
Merci en tout cas de votre aide.

Pour agrandir l'image, cliquez dessus.

Bonjour Dom-Aom,
Voici quelques nouvelles :
J'ai mesuré la tension aux bornes du condensateur et j'ai 0,48V !
Du coup, je l'ai dessoudé pour les tester avec un ESR-mètre et je trouve 102,4 uf et 0,44ohms comme résistance interne et l'inscription sur le condensateur indique CapXon 100uf 35V.
Cela me semble correct.

Du coup, j'ai fait les mêmes tests/mesures sur l'autre condensateur bleu et résultats :
Tension de 0,48V à ses bornes - 22,66,uf et 1,02 ohms pour un condensateur affichant 22uf pour 35V.
Donc, je pense que le coupable est ailleurs.

Peut-être d'autres suggestions ?
En tout cas un grand merci pour l'aide apportée.
Bien cordialement.

Bonjour Dom-Aom,

Merci beaucoup pour la réponse mais elle m'apporte d'autres questions :
Une fois la clim sous tension, je fais un test de tension alternative sur le point que j'ai entouré en rouge ?
A priori, c'est une capa de 1 uf et 275V si je ne me trompe pas.
J'ai mis une photo de dessus.
Merci encore pour votre aide.
Bien cordialement.

Pour agrandir les images, cliquez dessus.

Bonjour,

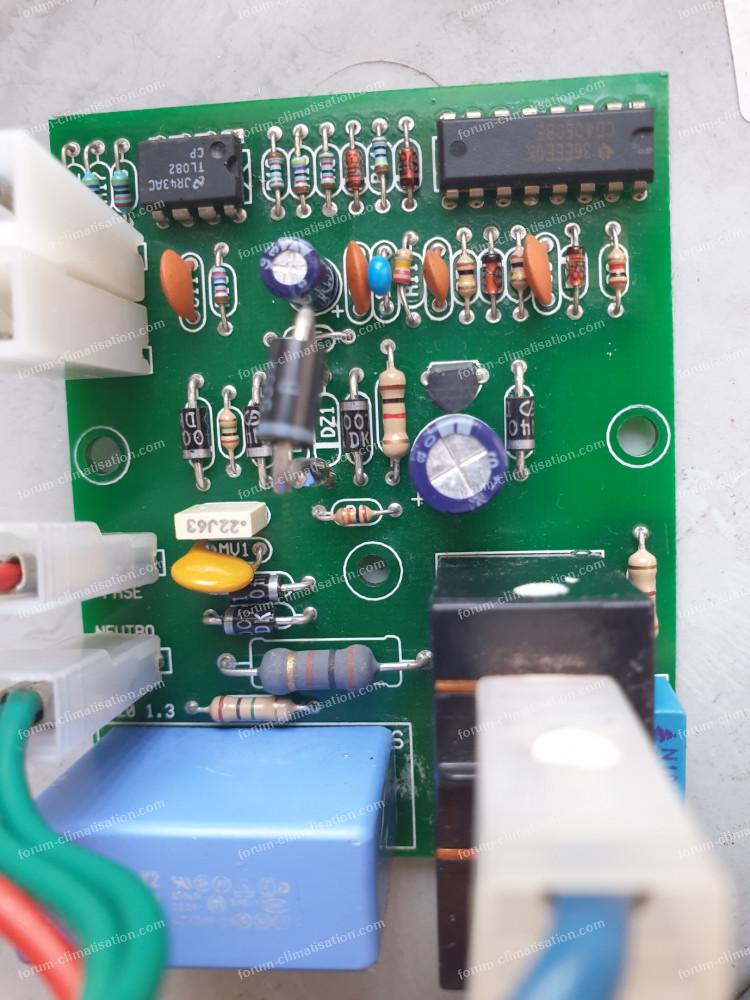

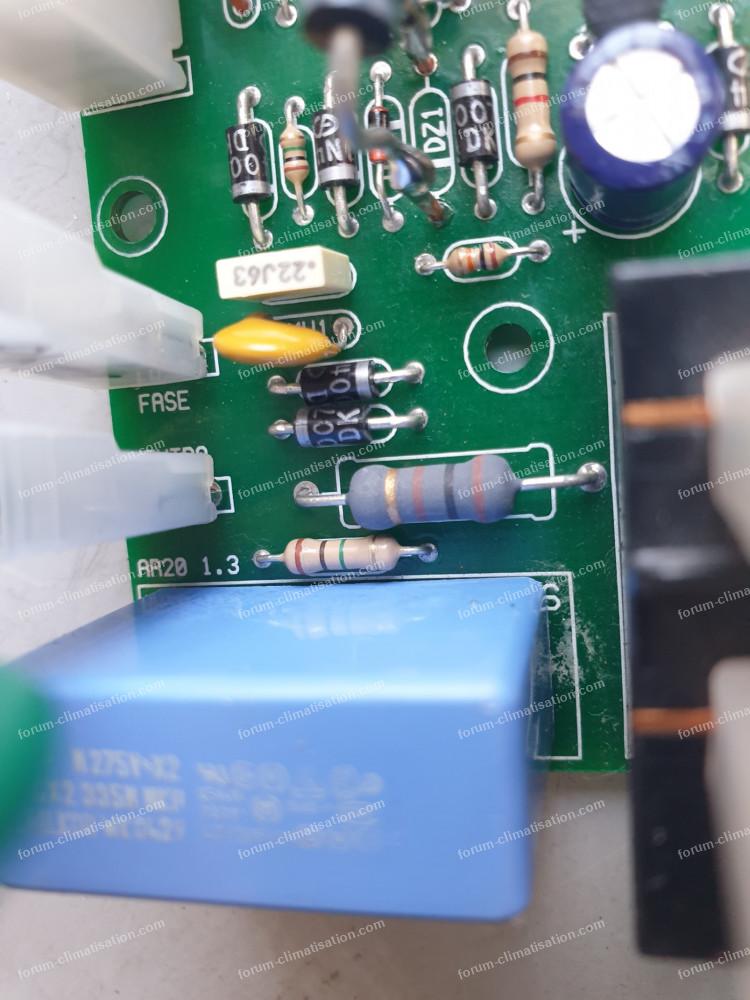

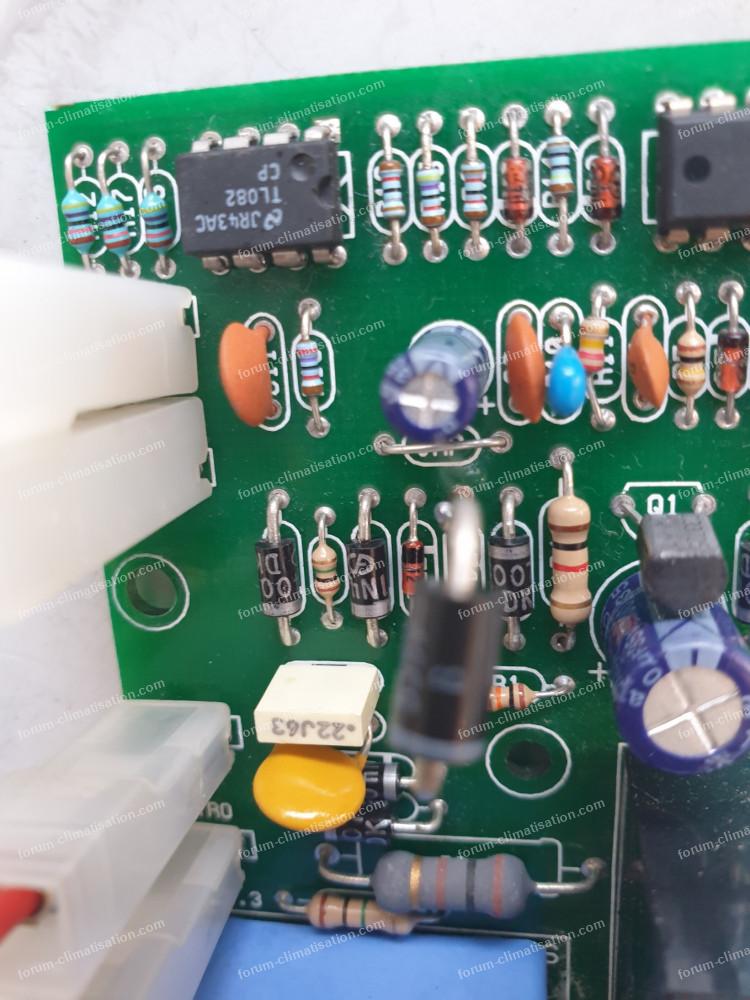

Ok, aujourd’hui je suis à mon bureau, donc voici quelques photos
Merci encore pour votre aide.
Bien cordialement,

Pour agrandir les images, cliquez dessus.


Information les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum climatisation.

Bonjour,
Merci Dom-Aom pour votre aide et vos réponses qui m'éclairent un peu plus , dés que je serai de retour à mon bureau je poste des nouvelles photos & infos.
Merci encore.
Bien cordialement.

Oups, un "envoyé" trop rapide.
Comme il y a une résistance non infinie pour les trois mesures, les enroulements dans le compresseur ne sont pas coupés. Non ?
Je ne suis pas spécialiste donc désolé pour mes raisonnements ou mes questions.
Encore merci.
Bien cordialement.

Bonsoir,
Comme Dom-Aom me l'a gentiment proposé, j'ai fait les tests et voici les résultats :
Tension Bleu-Noir : 0,9V
Tension Bleu-Marron : 0,8V
Tension Noir-Marron : 0,8V

Résistance Bleu-Noir : 3,7 ohms
Résistance Bleu-Marron : 7,4 ohms
Résistance Noir-Marron : 10,8 ohms.

Cela me semble très bizarre car il me semble qu'il y a une grosse chute de tension or, le compresseur ne chauffe pas ! Je suppose que cette tension doit bien "partir" quelque-part.

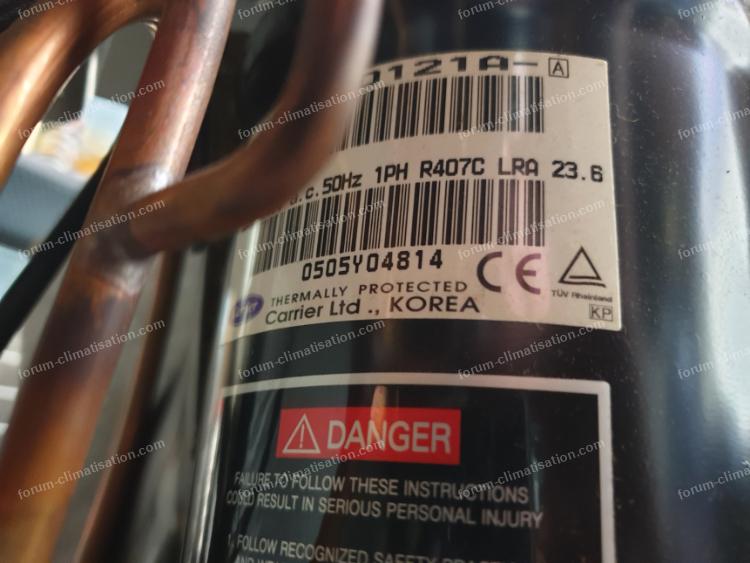

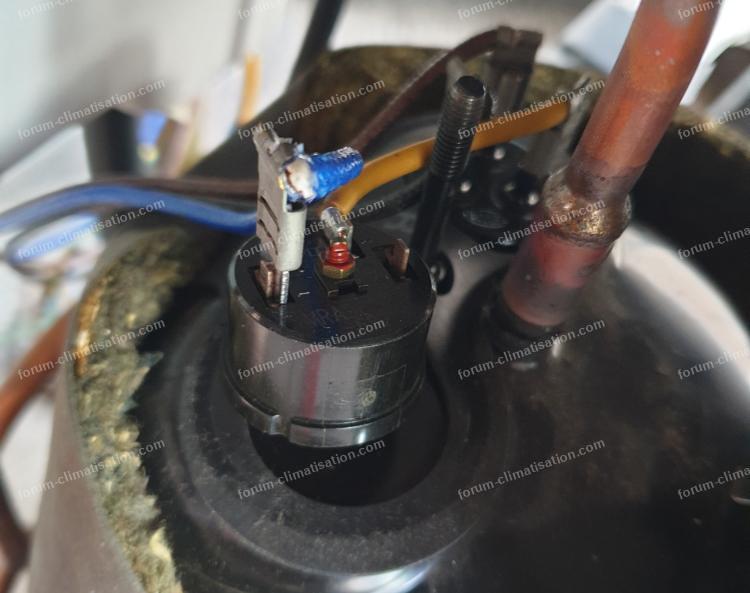

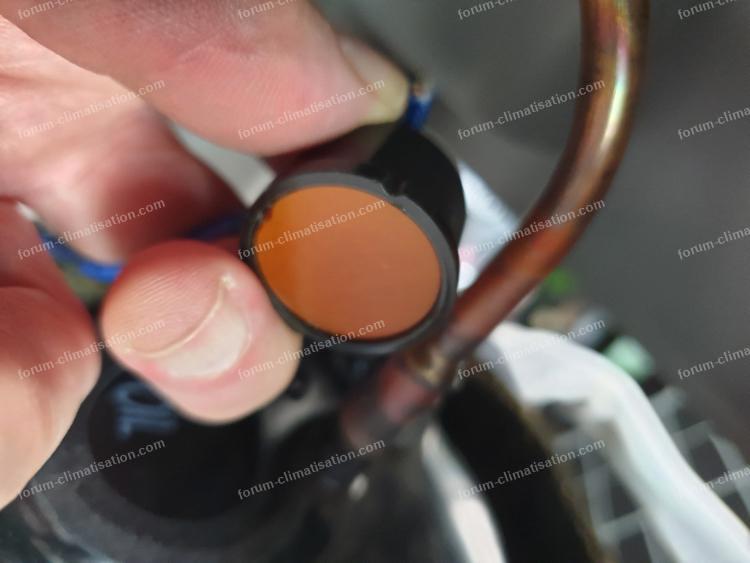

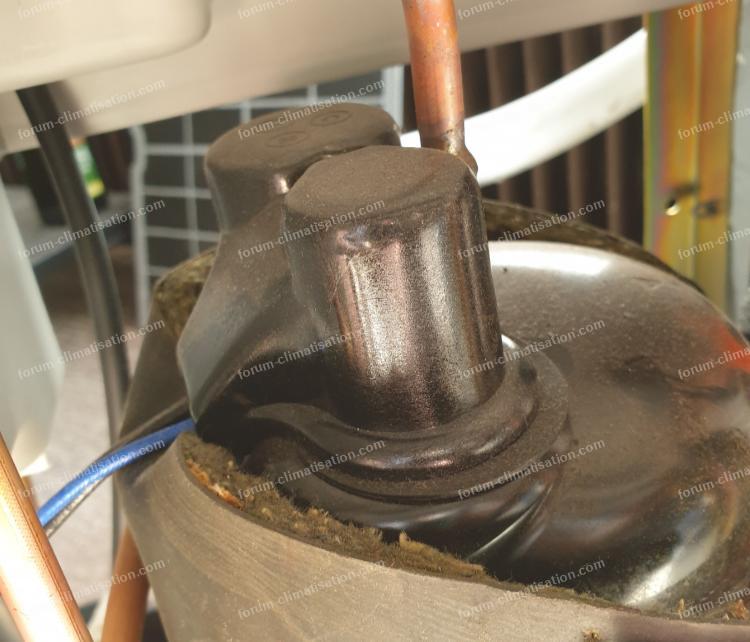

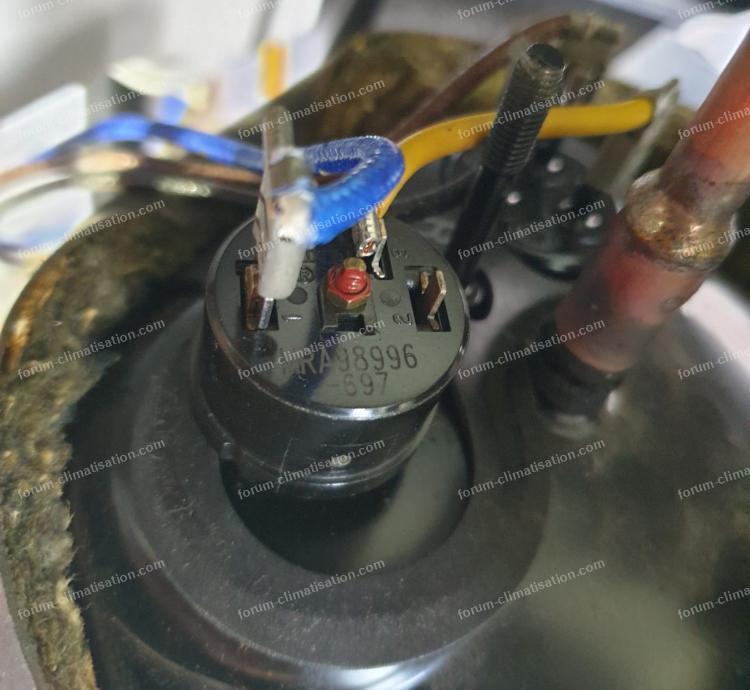

Sur le compresseur (Photo 1), il y a 2 pièces rondes sur lesquels viennent se connecter les câbles, comme je ne sais pas ce que c'est, peut-être qu'elles ont un rôle dans cette chute.

En tout cas encore un grand merci pour votre aide.
Bien cordialement.

Bonjour,
Je suis de retour à mon bureau et j'ai fait le test comme Dom-Aom m'a indiqué, j'ai 0,03 ohms sur chacun des connecteurs donc c'est malheureusement pas un problème de connexion.
J'avais dû mal prendre mes premières mesures.
Quelqu'un aurait peut-être une autre piste ?
Merci en tout cas pour votre aide.
Bien cordialement,

Bonsoir,

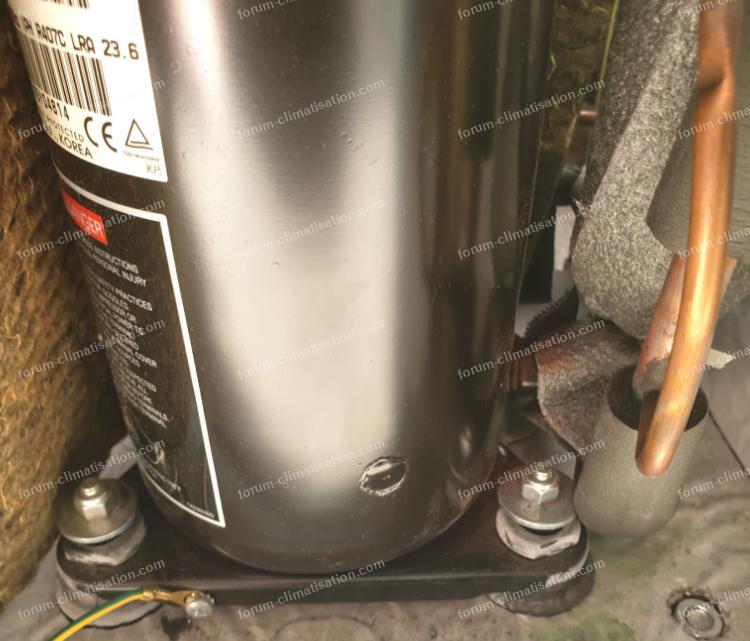

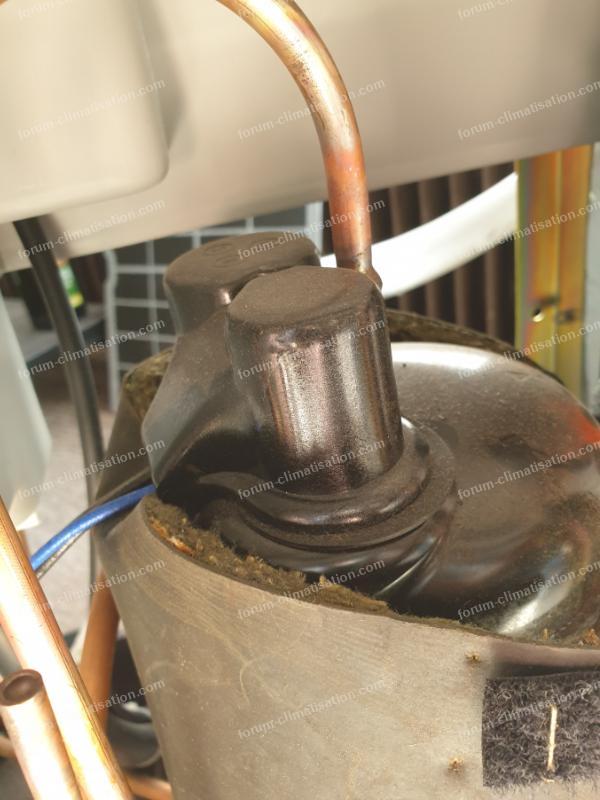

Je possède un climatiseur split mobile York type PSC 15 G.
Celui-ci s'est brusquement mis à ne plus faire de froid.
En ouvrant le climatiseur, j'ai remarqué que le compresseur ne démarrait pas. Il est froid.

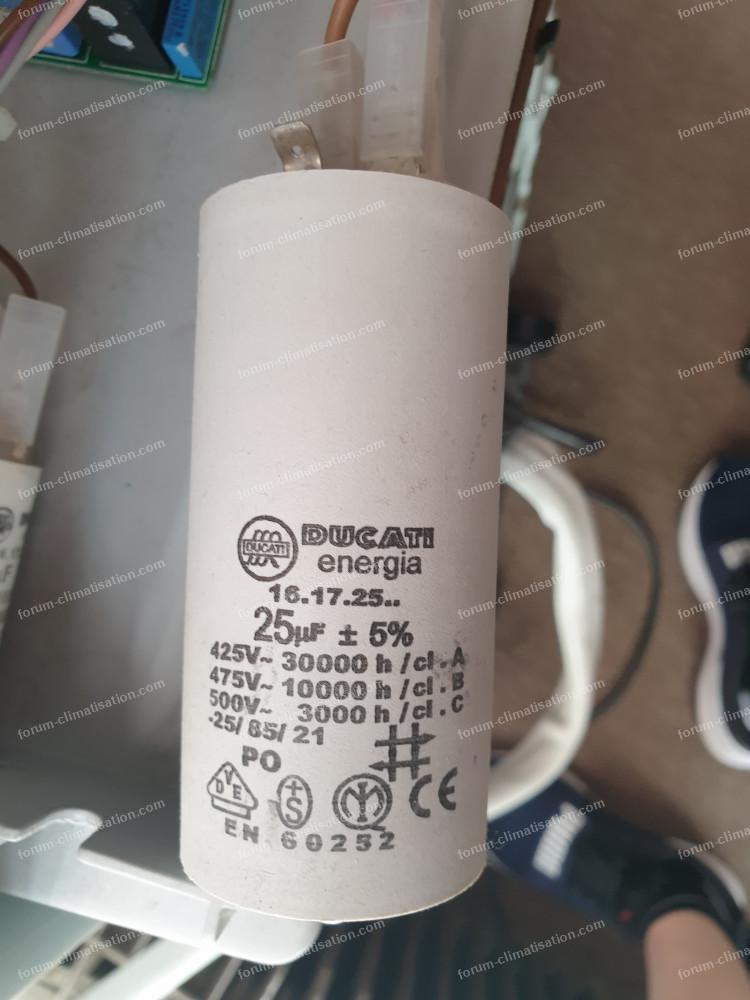

Au niveau du panneau de commande, j'ai 3 condensateurs et il y en a un qui me semblait suspect donc j'ai remplacé celui de 1,5uf et celui de 2uf.
Cela n'a rien changé.
En vérifiant si du courant arrivait bien au compresseur, à la partie amont du connecteur d'alimentation du compresseur, j'ai bien 230V mais si je connecte mon multimètre sur la partie aval du connecteur, j'ai 8-9V !
Je ne sais pas trop quoi en penser.
Il y a 3 câbles sur ce connecteur (bleu, noir, marron).
Auriez-vous une idée ?
Merci par avance.

Pour agrandir les images, cliquez dessus.

Et bien merci PL, je crois que je ne vais pas me lancer dans son installation.

Désolé.
Voilà des photos des étiquettes techniques de chacune des unités.
Merci.

Pour agrandir les images, cliquez dessus.

Bonjour.

Je ne suis pas spécialiste en climatisation.
J'ai récupéré une unité intérieure Airwell ST SX30N et une unité extérieure Airwell GC 18.
Les deux sont fonctionnelles.
J'aimerai savoir si je peux les associer ensemble ?
Si oui, quelles précautions dois-je prendre ?
Merci.
