Brochage connecteur boitier wifi clim Mitsubishi

7605

Questions / Réponses Climatisation : Brochage connecteur boitier wifi clim Mitsubishi

hemau
Membre inscrit

16 messages

Bonjour.

Quelqu'un connait le brochage du connecteur 4 broches du boitier wifi clim Mitsubishi.
Voir photo du connecteur.
Merci de votre aide.

Pour agrandir l'image, cliquez dessus.

28 janvier 2022 à 10:32

Réponse 1 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

PL
Membre inscrit

13 462 messages

Bonjour.
Afin que des personnes connaissant ce système puissent vous aider, une référence du boitier serait bien.
Il n'y a pas de schémas d'installation et de câblage du boitier ?

28 janvier 2022 à 11:40

Réponse 2 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

hemau
Membre inscrit

16 messages

Bonjour PL.
Le boitier est "MAC-567IF-B-E".
Le connecteur correspond au CN 110 sur la carte.
Cordialement.

28 janvier 2022 à 12:21

Réponse 3 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

PL
Membre inscrit

13 462 messages

Bonjour.
C'est bien un gainable que vous avez ? vous ne nous avez pas donné les réf de vos appareils.
Si c'est le cas le connecteur se branche sur la platine en CN 105 ou CN 92, c'est un connecteur bordeaux.

28 janvier 2022 à 16:55

Réponse 4 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

hemau
Membre inscrit

16 messages

Bonjour PL.

Le boitier "MAC-567IFB-E" est monté d'origine sur le "msz-ln25vg".
Je recherche à quoi correspondent les broches de ce connecteur 4 fils (sur la carte cn110).
Je connais la signification des broches du "cn105" mais pas celui-ci.
Exemple : 12v-masse, etc.
Merci de votre collaboration.

28 janvier 2022 à 18:28

Réponse 5 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

tam
Membre inscrit

2 249 messages

Bonjour Hemau.
Si j'ai bien compris, vous souhaitez utiliser un module WiFi 4 fils sur une embase 5 fils d'une carte ?
Je crains que le brochages soient pas facile à trouver...
Les 4 fils devraient être "Alim", "0V", "Tx" "Rx", je pense.
A identifier au testeur de diode ?

29 janvier 2022 à 10:18

Réponse 6 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

hemau
Membre inscrit

16 messages

Bonjour tam.
Oui je pense aussi les 4 fils devraient être "Alim", "0V", "Tx" "Rx", mais le problème est de trouver la position sur le connecteur.
Cordialement.

29 janvier 2022 à 10:30

Réponse 7 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

PL
Membre inscrit

13 462 messages

Bonjour.
La photo du connecteur a 4 fils non ? bleu/jaune / noir / rouge ? les infos que j'ai trouvées correspondaient pour un gainable et non pour un mural.
Peut-être que ce n'est pas le bon transmetteur ? et effectivement on doit se brancher dans ce cas sur le CN110.

29 janvier 2022 à 13:42

Réponse 8 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

hemau
Membre inscrit

16 messages

Bonjour PL.
Merci pour l'info.
Mais je recherche à quoi correspondent les broches ainsi que la position sur ce connecteur.
Cordialement.

29 janvier 2022 à 16:11

Réponse 9 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

PL
Membre inscrit

13 462 messages

Bonjour.
Il doit y avoir deux fils pour l’alimentation provenant de la carte, les deux autres les infos concernant la com.
Pour cela il faudrait plus d'informations de la part du constructeur.

30 janvier 2022 à 02:34

Réponse 10 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

tam
Membre inscrit

2 249 messages

Bonjour,
D'après les avertissements de Mitsubishi, je comprends leur peu d'information à ce sujet.
Pour Hemau, reste l'expérimentation si vous souhaitez économiser l'achat du module recommandé, je pense.

Pour agrandir l'image, cliquez dessus.

30 janvier 2022 à 18:10

Réponse 11 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

hemau
Membre inscrit

16 messages

Bonjour.
Merci à tous pour vos conseils.
J'ai trouvé et ça fonctionne.
Cela peut aider un utilisateur.

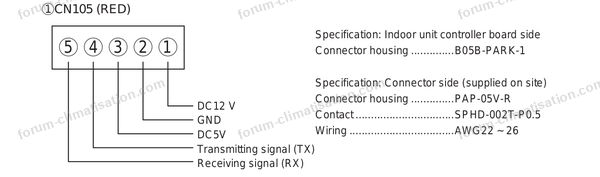

Ci-joint le brochage du connecteur 4 fils.

Pour agrandir l'image, cliquez dessus.

31 janvier 2022 à 16:16

Réponse 12 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

tam
Membre inscrit

2 249 messages

Bravo !
Et tant mieux si ça communique avec le Cloud Mitsubishi car après le brochage il pouvait rester une incompatibilité logicielle du module.

01 février 2022 à 11:50

Réponse 13 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

hemau
Membre inscrit

16 messages

Bonjour Tam.

Le logiciel à été mis a jour après connexion par le cloud.

01 février 2022 à 15:02

Réponse 14 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

DenisetFlo07
Membre inscrit

1 message

Bonjour.

Je viens de lire vos post sur le brochage et çà m’intéresse....
Pouvez-vous me dire comment vous avez procédé ensuite ?
Vous avez recâblé un CN 105 5fils avec les 4fils que vous aviez ? et si oui où avez-vous acheté le connecteur ?

Merci.

28 novembre 2022 à 10:48

Réponse 15 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

hemau
Membre inscrit

16 messages

Oui câblé comme sur la photo proposer.
Le connecteur acheter chez Conrad avec les contacts.

29 novembre 2022 à 18:20

Réponse 16 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

Griz
Membre inscrit

6 messages

Bonjour, très intéressant et je pense que c'est surement la solution à mon problème, je m'explique.

Je possède une console Mitsubishi sur laquelle est installée une interface Wi-Fi MAC-567IF-E connectée sur la prise CN 105 (5 fils). Je souhaite connecter sur ma console une télécommande murale, pour cela j'ai besoin d'une interface MAC-497IF-E qui se connecte également sur la prise CN 105 déjà utilisée par l'interface Wi-Fi ....
Si je comprends bien, en recâblant une des 2 interfaces en CN 110 (4fils), je pourrai la brancher sur la prise CN 110 restante et ça fonctionnera, c'est ça ?
La prise de l'interface MAC-497IF-E possède 1 fil vert (Rx), 1 fil jaune (Tx), 1 fil orange, 1 fil rouge (DC 12v) et un fil marron.
Quel est le fil qui ne sert à rien et du coup quel est le fil du "moins" ?

03 décembre 2022 à 09:46

Réponse 17 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

hemau
Membre inscrit

16 messages

Bonjour.

Je ne peux pas répondre à ce cas de figure.
J'ai juste remplacer le connecteur 4 broches par un 5.
Désolé.

03 décembre 2022 à 11:38

Réponse 18 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

Griz
Membre inscrit

6 messages

Mince, dommage ...
Mais du coup comment avez-vous réparti les fils sur la prise à 5 broches ?

03 décembre 2022 à 12:18

Réponse 19 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

hemau
Membre inscrit

16 messages

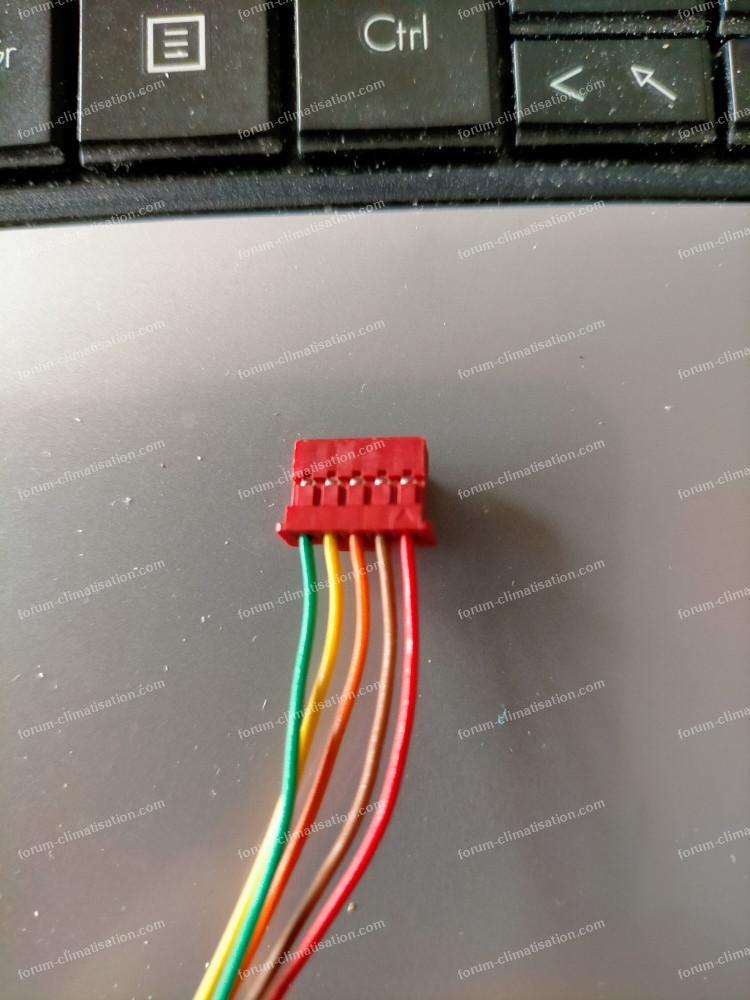

Voici le raccordement.

Pour agrandir l'image, cliquez dessus.

03 décembre 2022 à 16:04

Réponse 20 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

hemau
Membre inscrit

16 messages

Et le connecteur.

Pour agrandir l'image, cliquez dessus.

03 décembre 2022 à 16:06

Réponse 21 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

Griz
Membre inscrit

6 messages

Merci beaucoup, si ça marche de la connectique CN 110 vers la CN 105, l'inverse doit fonctionner également je pense.
Reste juste à savoir si une des 2 interfaces peut se passer du 5V présent sur la CN 105.
Votre interface Wi-Fi est une MAC-567IFB-E et la mienne une MAC-567IF-E, je sais pas quelle est la différence.
Peut-être une différence de pays, tout ce que je trouve sur la vôtre n'est pas en français.

03 décembre 2022 à 16:36

Réponse 22 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

Griz
Membre inscrit

6 messages

Après avoir fait quelques vérifications, sur ma carte c'est une prise CN 104 (4 broches de couleur bordeaux) que j'ai et non une CN 110 ...

03 décembre 2022 à 17:53

Réponse 23 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

tedlabete
Membre inscrit

2 messages

@Hemau
Auriez-vous le lien vers la cosse à 4 fils que vous avez achetée sur Conrad ? Je cherche la même chose, mais je ne trouve pas la bonne référence. Je vous serais reconnaissant si vous pouviez m'aider. Merci.

18 juin 2023 à 11:38

Réponse 24 du forum dépannage climatisation

Brochage connecteur boitier wifi clim Mitsubishi

tedlabete
Membre inscrit

2 messages

Petit Up, j'ai trouvé un produit qui semble correspondre mais je ne suis pas :
https://www.breeze24.com/zubehoer/zubehoer-klimaanlagen/geraetesteuerung/sonstiges-steuerungszubehoer/mitsubishi-electric-pac-sa88ha-e-kabel-zur-fernueberwachung-1-stk

Est-ce quelqu'un peut me confirmer que c'est ce qu'il faut pour passer brancher une vieille carte WIFI avec broche 4 fils sur un module CN105 avec connecteur 5 fils ? svp.

30 juin 2023 à 17:21
