Question forum dépannage climatisation : Problème récepteur clim Aux h12a4
Bonjour,
Voilà mon problème avec ma clim Aux, le récepteur ne peut plus faire baisser la température ça reste toujours sur 30 ou 31.
Climatisation Aux h12a4
Merci.
Voilà mon problème avec ma clim Aux, le récepteur ne peut plus faire baisser la température ça reste toujours sur 30 ou 31.
Climatisation Aux h12a4
Merci.
04 août 2015 à 13:45
Conseils 1 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour.
Prendre un tél, mettre sur appareil photo, mettre la commande sur l'objectif, appuyer sur n'importe quel bouton, si la led devient violette, elle envoie bien l'info, sinon changer les piles, et refaire un essai. Si OK, certainement le récepteur HS.
Avez-vous un bouton de secours, en ouvrant le capot cache filtres.
Si oui, appuyez dessus, la machine devrait s’atteindre, puis en appuyant de nouveau, celle-ci se mettra en mode auto à 23°C.
En attendant de réparer, ça dépanne.
Prendre un tél, mettre sur appareil photo, mettre la commande sur l'objectif, appuyer sur n'importe quel bouton, si la led devient violette, elle envoie bien l'info, sinon changer les piles, et refaire un essai. Si OK, certainement le récepteur HS.
Avez-vous un bouton de secours, en ouvrant le capot cache filtres.
Si oui, appuyez dessus, la machine devrait s’atteindre, puis en appuyant de nouveau, celle-ci se mettra en mode auto à 23°C.
En attendant de réparer, ça dépanne.
04 août 2015 à 18:24
Conseils 2 réparation climatisation
Problème récepteur clim Aux h12a4
Rebonjour ,
Merci, j'ai déjà testé la télécommande. Elle marche, le problème même avec le mode auto la clim affiche 31 impossible changer la température.
J'arrive à allumer et éteindre la clim avec la télécommande et changer le mode chaud froid mais pas la température.
Merci encore pour votre aide.
Merci, j'ai déjà testé la télécommande. Elle marche, le problème même avec le mode auto la clim affiche 31 impossible changer la température.
J'arrive à allumer et éteindre la clim avec la télécommande et changer le mode chaud froid mais pas la température.
Merci encore pour votre aide.
04 août 2015 à 19:00
Conseils 3 réparation climatisation
Problème récepteur clim Aux h12a4
Bonsoir. Y a t-il un bouton en façade pour changer la température ?
04 août 2015 à 20:38
Conseils 4 réparation climatisation
Problème récepteur clim Aux h12a4
Bonsoir,
Malheureusement non, juste on off.
Merci.
Malheureusement non, juste on off.
Merci.
04 août 2015 à 21:48
Conseils 5 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour,
L'adresse de la télécommande n'a pas été changée par hasard, un petit switch (petit interrupteur) dans l'espace des piles position A ou B ou 1 et 2, si il existe sur votre télécommande !
L'adresse de la télécommande n'a pas été changée par hasard, un petit switch (petit interrupteur) dans l'espace des piles position A ou B ou 1 et 2, si il existe sur votre télécommande !
05 août 2015 à 06:31
Conseils 6 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour.
Avez-vous fait le test d'émission préconisé par PL quand vous appuyez sur les touches de température? On pourrait imaginer que les touches les plus sollicitées se soient dégradées, comme c'est souvent le cas sur des TC de téléviseurs (vol+, vol-...)?
Autre test possible : normalement, un bip est émis à chaque pression sur une touche. Est-ce le cas pour toutes les touches?
Cordialement, Dom.
Avez-vous fait le test d'émission préconisé par PL quand vous appuyez sur les touches de température? On pourrait imaginer que les touches les plus sollicitées se soient dégradées, comme c'est souvent le cas sur des TC de téléviseurs (vol+, vol-...)?
Autre test possible : normalement, un bip est émis à chaque pression sur une touche. Est-ce le cas pour toutes les touches?
Cordialement, Dom.
05 août 2015 à 09:22
Conseils 7 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour,
Oui, il y a un bip sur chaque pression. Merci.
Oui, il y a un bip sur chaque pression. Merci.
05 août 2015 à 09:31
Conseils 8 réparation climatisation
Problème récepteur clim Aux h12a4
Question subsidiaire. La température est affichée sur la TC seule, sur le split seul, ou sur les deux?
Si l'affichage sur la TC ne peut pas descendre, essayez de l'ouvrir et de voir s'il n'y aurait pas une anomalie sur son circuit imprimé (gras, mauvaise soudure, débris...)
Si l'affichage sur la TC ne peut pas descendre, essayez de l'ouvrir et de voir s'il n'y aurait pas une anomalie sur son circuit imprimé (gras, mauvaise soudure, débris...)
05 août 2015 à 10:59
Conseils 9 réparation climatisation
Problème récepteur clim Aux h12a4
Rebonjour,
Finalement j'ai eu le service Vial, on m'a dit que le problème vient de l’extérieur.
Je dois démonter la carte du compresseur.
Je ferais des photos pour vous montrer la carte.
Merci.
Finalement j'ai eu le service Vial, on m'a dit que le problème vient de l’extérieur.
Je dois démonter la carte du compresseur.
Je ferais des photos pour vous montrer la carte.
Merci.
05 août 2015 à 11:48
Conseils 10 réparation climatisation
Problème récepteur clim Aux h12a4
Rebonjour,
Voilà les photos de la carte du compresseur de clim, j'ai déjà repéré une ou deux pièces défectueuses.
Je voudrais savoir comment mesurer les composants.
Merci de votre aide.
Pour agrandir les images, cliquez dessus.
Voilà les photos de la carte du compresseur de clim, j'ai déjà repéré une ou deux pièces défectueuses.
Je voudrais savoir comment mesurer les composants.
Merci de votre aide.
Pour agrandir les images, cliquez dessus.
05 août 2015 à 13:39
Conseils 11 réparation climatisation
Problème récepteur clim Aux h12a4
2 condensateurs sur 3 sont HS (gros), sur la photo numéro le composant vert HS je ne connais pas la référence.
Merci.
Je cherche encore. ;)))
Merci.
Je cherche encore. ;)))
05 août 2015 à 14:24
Conseils 12 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour.
Une anomalie comme celle-ci donc impossibilité de monter ou descendre la température de l'UI donne directement un renvoi sur la carte UE ? Ah bon, pourquoi pas !
Fallait le savoir.
Une anomalie comme celle-ci donc impossibilité de monter ou descendre la température de l'UI donne directement un renvoi sur la carte UE ? Ah bon, pourquoi pas !
Fallait le savoir.
05 août 2015 à 18:26
Conseils 13 réparation climatisation
Problème récepteur clim Aux h12a4
Re-bonjour,
1/ Vous n'avez pas répondu à mes questions du post 8.
2/ Franchement, je ne vois pas pourquoi votre problème viendrait de l'UE. Le réglage de la température est toujours fait par un dialogue avec l'UI.
3/ photo numéro ?... Si c'est TH01, c'est une thermistance, soit une CTN soit une CTP.
4/ Attention n'allez pas trop vite en besogne : ce n'est pas parce que la feuille de plastique ronde en haut d'un condensateur est bombée que le condo est mauvais. Le plastique a pu devenir convexe tout seul. Sur le plus atteint, enlevez cette pièce ronde (épluchage au cutter de l'angle) et regardez si l'alu du condo est vraiment bombé.
5/ En revanche, je crois voir que le petit chimique dans un coin est un peu bombé. A confirmer.
6/ Si vous enlevez puis remettez les piles de la TC, elle va sans doute se mettre en réglage d'usine. Est-ce que vous êtes déjà condamné aux 30/31 à ce moment là?
Cordialement, Dom.
1/ Vous n'avez pas répondu à mes questions du post 8.
2/ Franchement, je ne vois pas pourquoi votre problème viendrait de l'UE. Le réglage de la température est toujours fait par un dialogue avec l'UI.
3/ photo numéro ?... Si c'est TH01, c'est une thermistance, soit une CTN soit une CTP.
4/ Attention n'allez pas trop vite en besogne : ce n'est pas parce que la feuille de plastique ronde en haut d'un condensateur est bombée que le condo est mauvais. Le plastique a pu devenir convexe tout seul. Sur le plus atteint, enlevez cette pièce ronde (épluchage au cutter de l'angle) et regardez si l'alu du condo est vraiment bombé.
5/ En revanche, je crois voir que le petit chimique dans un coin est un peu bombé. A confirmer.
6/ Si vous enlevez puis remettez les piles de la TC, elle va sans doute se mettre en réglage d'usine. Est-ce que vous êtes déjà condamné aux 30/31 à ce moment là?
Cordialement, Dom.
05 août 2015 à 18:30
Conseils 14 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour,
1/ Oui il y a un double affichage télécommande et ui.
2/ Moi aussi je ne comprends pas. ;))))
3/ Oui le TH01
4/ J'ai fait comme vous m'avez dit, les trois RAS.
5/ Oui il est HS.
6/ Oui c'est toujours à 30/31.
7/ Je trouve qu'il y a beaucoup d'oxydation sur la carte.
Merci encore pour votre aide.
1/ Oui il y a un double affichage télécommande et ui.
2/ Moi aussi je ne comprends pas. ;))))
3/ Oui le TH01
4/ J'ai fait comme vous m'avez dit, les trois RAS.
5/ Oui il est HS.
6/ Oui c'est toujours à 30/31.
7/ Je trouve qu'il y a beaucoup d'oxydation sur la carte.
Merci encore pour votre aide.
06 août 2015 à 13:29
Conseils 15 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour.
Pour moi, vous avez un problème de TC, soit dû au circuit imprimé ou aux touches, soit dû au petit microP inclus dans la TC. L'UI reflète la température de la TC. Rares sont les TC qui "écoutent" l'UI.
Enlevez à nouveau les piles, pendant 2 minutes, pour que tous les résidus d'info disparaissent des mémoires et remettez les piles loin du split, dans le jardin, par ex. En mode chaud, arrivez-vous à baisser la température? Passez en mode froid, sur certaines TC, la température change. Arrivez-vous à la baisser?
Si "non" dans les 2 cas, ouvrez-la et essayer de trouver un défaut (gras, mauvaise soudure, débris...). Voir si une touche ne serait pas enfoncée en permanence... Si RAS, je crains que vous ne deviez acheter une autre TC, d'origine ou universelle...
Cordialement, Dom.
Pour moi, vous avez un problème de TC, soit dû au circuit imprimé ou aux touches, soit dû au petit microP inclus dans la TC. L'UI reflète la température de la TC. Rares sont les TC qui "écoutent" l'UI.
Enlevez à nouveau les piles, pendant 2 minutes, pour que tous les résidus d'info disparaissent des mémoires et remettez les piles loin du split, dans le jardin, par ex. En mode chaud, arrivez-vous à baisser la température? Passez en mode froid, sur certaines TC, la température change. Arrivez-vous à la baisser?
Si "non" dans les 2 cas, ouvrez-la et essayer de trouver un défaut (gras, mauvaise soudure, débris...). Voir si une touche ne serait pas enfoncée en permanence... Si RAS, je crains que vous ne deviez acheter une autre TC, d'origine ou universelle...
Cordialement, Dom.
06 août 2015 à 15:56
Conseils 16 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour,
J'ai déjà testé avec une télécommande universelle, c'est la même chose.
Même mode chaud impossible aussi, quand je mets chaud, l'ui affiche 5 et pas 30/31 comme le mode froid.
Le SAV Vial pour les modèles Aux, me dit que le problème vient de l’extérieur.
Je vais déjà changer le condo bombé et je ferais un nouveau test.
Voulez-vous une photo de l'ui ? Avec l'affichage.
Merci.
J'ai déjà testé avec une télécommande universelle, c'est la même chose.
Même mode chaud impossible aussi, quand je mets chaud, l'ui affiche 5 et pas 30/31 comme le mode froid.
Le SAV Vial pour les modèles Aux, me dit que le problème vient de l’extérieur.
Je vais déjà changer le condo bombé et je ferais un nouveau test.
Voulez-vous une photo de l'ui ? Avec l'affichage.
Merci.
06 août 2015 à 16:30
Conseils 17 réparation climatisation
Problème récepteur clim Aux h12a4
Bonsoir.
Pour moi, toujours pas logique cette panne.
Pour moi, toujours pas logique cette panne.
06 août 2015 à 19:16
Conseils 18 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour Dom et PL,
Voilà des photos de l'ui.
J'ai aussi remarqué un problème au niveau du moteur du ventilateur ce matin, le compresseur démarre mais pas le ventilo.
J'ai dû mettre la main pour qu'il se lance mais il tourne pas très vite.
Merci.
Voilà des photos de l'ui.
J'ai aussi remarqué un problème au niveau du moteur du ventilateur ce matin, le compresseur démarre mais pas le ventilo.
J'ai dû mettre la main pour qu'il se lance mais il tourne pas très vite.
Merci.
07 août 2015 à 13:42
Conseils 19 réparation climatisation

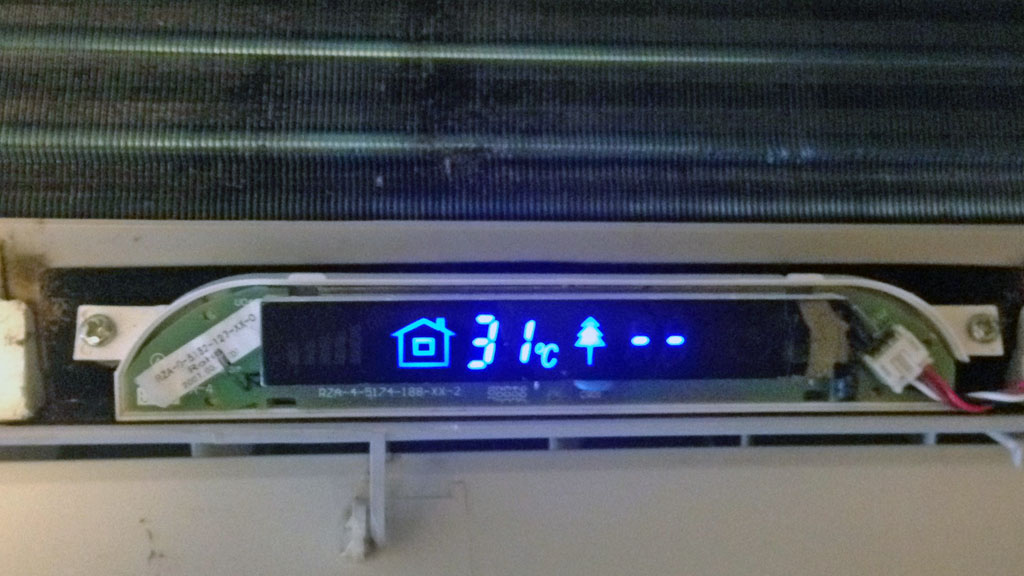

Re, Voici la photo :
Pour agrandir l'image, cliquez dessus.
Problème récepteur clim Aux h12a4
Re, Voici la photo :
Pour agrandir l'image, cliquez dessus.
07 août 2015 à 13:43
Conseils 20 réparation climatisation
Problème récepteur clim Aux h12a4
Bonsoir.
Vu le petit sapin affiché j'ai un doute sur la programmation.
Êtes-vous certain, que vous n’êtes pas en mode veille ?
C'est à dire une programmation sur la commande qui est calibrée sur une température X.
Il faut donc, je pense, annuler cette programmation, afin de repartir sur de bonnes bases.
C'est une hypothèse ne connaissant pas cette marque.
Vu le petit sapin affiché j'ai un doute sur la programmation.
Êtes-vous certain, que vous n’êtes pas en mode veille ?
C'est à dire une programmation sur la commande qui est calibrée sur une température X.
Il faut donc, je pense, annuler cette programmation, afin de repartir sur de bonnes bases.
C'est une hypothèse ne connaissant pas cette marque.
07 août 2015 à 21:11
Conseils 21 réparation climatisation
Problème récepteur clim Aux h12a4
Re.
C'est peut-être un concours de circonstance, la clim a peut-être démarré en chaud ???
Citation :
J'ai aussi remarqué un problème au niveau du moteur du ventilateur ce matin, le compresseur démarre mais pas le ventilo.
J'ai dû mettre la main pour qu'il se lance mais il tourne pas très vite.
C'est peut-être un concours de circonstance, la clim a peut-être démarré en chaud ???
07 août 2015 à 21:13
Conseils 22 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour,
J'ai du nouveau, après remontage de la carte du compresseur et changement du petit condensateur HS (50v 220 uf) j'ai de nouveau le deuxième affichage qui marche.
Mais je ne peux toujours pas changer la température.
La clim avait bien démarré en mode froid sans que le ventilo tourne.
Merci.
Voici la photo :
Pour agrandir l'image, cliquez dessus.
J'ai du nouveau, après remontage de la carte du compresseur et changement du petit condensateur HS (50v 220 uf) j'ai de nouveau le deuxième affichage qui marche.
Mais je ne peux toujours pas changer la température.
La clim avait bien démarré en mode froid sans que le ventilo tourne.
Merci.
Voici la photo :
Pour agrandir l'image, cliquez dessus.
08 août 2015 à 15:47
Conseils 23 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour.
A quoi correspondent ces 2 températures? Consigne et valeur mesurée en temps réel... ou autre chose?
Je reviens sur un point sur lequel vous n'avez pas répondu. Quand vous manipulez votre TC loin du split, est-ce que vous arrivez à descendre la température sur la TC? Et cette température affichée est une consigne ou la température mesurée?...
Je dois avouer que je comprends de moins en moins ce qui se passe avec votre machine...
Pour le ventilo (extérieur, je suppose), cela sent le condensateur de démarrage qui ne fait plus son boulot.
Cordialement, Dom.
A quoi correspondent ces 2 températures? Consigne et valeur mesurée en temps réel... ou autre chose?
Je reviens sur un point sur lequel vous n'avez pas répondu. Quand vous manipulez votre TC loin du split, est-ce que vous arrivez à descendre la température sur la TC? Et cette température affichée est une consigne ou la température mesurée?...
Je dois avouer que je comprends de moins en moins ce qui se passe avec votre machine...
Pour le ventilo (extérieur, je suppose), cela sent le condensateur de démarrage qui ne fait plus son boulot.
Cordialement, Dom.
08 août 2015 à 18:32
Conseils 24 réparation climatisation
Invité
Problème récepteur clim Aux h12a4
Invité
Bonjour,
Merci encore pour votre aide Dom et PL.
La première c'est la température en temps réel, la deuxième normalement c'est extérieur.
Le troisième affichage prend la place du premier quelques secondes.
Pour le ventilo où se trouve le contacteur ?
Je voulais vous dire aussi que le rédempteur Ui et l'affichage ne font qu'un, sur les autres clims j'ai vu qu'ils sont séparés.
Ma question, le problème ne vient-il pas de cette pièce des fois ?
La télécommande ne donne rien de long ou de près pour la température.
Merci.
Merci encore pour votre aide Dom et PL.
La première c'est la température en temps réel, la deuxième normalement c'est extérieur.
Le troisième affichage prend la place du premier quelques secondes.
Pour le ventilo où se trouve le contacteur ?
Je voulais vous dire aussi que le rédempteur Ui et l'affichage ne font qu'un, sur les autres clims j'ai vu qu'ils sont séparés.
Ma question, le problème ne vient-il pas de cette pièce des fois ?
La télécommande ne donne rien de long ou de près pour la température.
Merci.
08 août 2015 à 19:05
Conseils 25 réparation climatisation
Invité
Problème récepteur clim Aux h12a4
Invité
Désolé pour les fautes, j'écris avec mon tel, récepteur désolé.
08 août 2015 à 19:40
Conseils 26 réparation climatisation
Problème récepteur clim Aux h12a4
Bonsoir,
Oui Dom j'arrive à abaisser la température de la télécommande.
Merci.
Oui Dom j'arrive à abaisser la température de la télécommande.
Merci.
09 août 2015 à 00:46
Conseils 27 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour.
Dur dur de répondre sur un forum (seulement de temps en temps, heureusement!) :-(
Initialement vous nous dites "Voila mon problème avec ma clim Aux, le récepteur ne peut plus faire baisser la température ça reste toujours sur 30 ou 31". Intuitivement, tout le monde pense que c'est la consigne qui n'est pas reflétée sur le split. Et voilà que vous nous dites que 30/31 c'est la température de la pièce où se trouve le split! Alors soyons sérieux, ce n'est pas un problème de récepteur, c'est simplement que le climatiseur ne fait plus de froid. Non?... J'ai bien l'impression que vous nous avez mené en bateau avec votre "récepteur".
Sur mes clims, quand je modifie la température sur la TC, la TC affiche immédiatement la nouvelle, et le split en fait autant. Raison pour laquelle je soupçonnais un pb de TC. Et aussi raison de ma question posée 2 fois : "Quand vous manipulez votre TC loin du split, EST-CE QUE VOUS ARRIVEZ A DESCENDRE LA TEMPERATURE SUR LA TC?", et à laquelle vous n'avez pas répondu clairement.
Ces symptômes pourraient corréler avec le fait que votre ventilo extérieur ne tourne pas ou presque. Dans ce cas, la carte extérieure se rend compte qu'il y a un pb et coupe tout, et du coup vous restez avec vos 30/31.
Si on s'oriente vers un pb de ventilo, alors son "contacteur" est un des relais R ou S, mais je doute qu'il soit en cause, et le condensateur est le C. Attention, condo haute tension, 400V AC minimum.
A priori, tel que je commence à "sentir" votre histoire, vous aviez en fait 2 problèmes, la basse tension sur l'UE probablement HS à cause du petit condo, le microP ne fonctionnant plus correctement pour expédier la température extérieure sur l'UI, et ce pb de ventilo/condo.
Cordialement, Dom.
Pour agrandir l'image, cliquez dessus.
Dur dur de répondre sur un forum (seulement de temps en temps, heureusement!) :-(
Initialement vous nous dites "Voila mon problème avec ma clim Aux, le récepteur ne peut plus faire baisser la température ça reste toujours sur 30 ou 31". Intuitivement, tout le monde pense que c'est la consigne qui n'est pas reflétée sur le split. Et voilà que vous nous dites que 30/31 c'est la température de la pièce où se trouve le split! Alors soyons sérieux, ce n'est pas un problème de récepteur, c'est simplement que le climatiseur ne fait plus de froid. Non?... J'ai bien l'impression que vous nous avez mené en bateau avec votre "récepteur".
Sur mes clims, quand je modifie la température sur la TC, la TC affiche immédiatement la nouvelle, et le split en fait autant. Raison pour laquelle je soupçonnais un pb de TC. Et aussi raison de ma question posée 2 fois : "Quand vous manipulez votre TC loin du split, EST-CE QUE VOUS ARRIVEZ A DESCENDRE LA TEMPERATURE SUR LA TC?", et à laquelle vous n'avez pas répondu clairement.
Ces symptômes pourraient corréler avec le fait que votre ventilo extérieur ne tourne pas ou presque. Dans ce cas, la carte extérieure se rend compte qu'il y a un pb et coupe tout, et du coup vous restez avec vos 30/31.
Si on s'oriente vers un pb de ventilo, alors son "contacteur" est un des relais R ou S, mais je doute qu'il soit en cause, et le condensateur est le C. Attention, condo haute tension, 400V AC minimum.
A priori, tel que je commence à "sentir" votre histoire, vous aviez en fait 2 problèmes, la basse tension sur l'UE probablement HS à cause du petit condo, le microP ne fonctionnant plus correctement pour expédier la température extérieure sur l'UI, et ce pb de ventilo/condo.
Cordialement, Dom.
Pour agrandir l'image, cliquez dessus.
09 août 2015 à 09:30
Conseils 28 réparation climatisation
Problème récepteur clim Aux h12a4
NB : votre réponse (claire) 26 est apparue pendant que je vous répondais... désolé :-)
09 août 2015 à 09:33
Conseils 29 réparation climatisation
Problème récepteur clim Aux h12a4
Bonsoir Dom,
Merci encore pour votre aide, après plusieurs tests le ventilo HS.
Je vais le remplacer demain, merci encore.
Cordialement.
Merci encore pour votre aide, après plusieurs tests le ventilo HS.
Je vais le remplacer demain, merci encore.
Cordialement.
09 août 2015 à 23:11
Conseils 30 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour Dom,
Je reviens aux nouvelles.
Donc moteur ventilo HS et capa, après changement des deux pièces HS je retrouve mon erreur affichage de la température extérieure.
Le compresseur démarre bien maintenant c'est OK, mais comment faire pour la température extérieure.
D'après vous le problème viendrait-il de la sonde ou d'une résistance ?
Merci encore pour votre aide.
Je reviens aux nouvelles.
Donc moteur ventilo HS et capa, après changement des deux pièces HS je retrouve mon erreur affichage de la température extérieure.
Le compresseur démarre bien maintenant c'est OK, mais comment faire pour la température extérieure.
D'après vous le problème viendrait-il de la sonde ou d'une résistance ?
Merci encore pour votre aide.
11 août 2015 à 18:57
Conseils 31 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour.
J'imagine donc que maintenant le ventilo fonctionne et que votre clim fait du froid. Concernant votre température de gauche, est-ce qu'elle descend, maintenant?
Le fait que l'affichage de droite réapparaisse après le changement de condo puis disparaisse à nouveau quelques jours plus tard me ferait penser à un fonctionnement marginal de l'alimentation, mais sans certitude. Ou alors un mauvais contact, par exemple sur le connecteur de la sonde.
Sur votre photo 4, qu'est-il écrit sur le 3-pattes en bas à gauche, à droite du condo changé? 7805? Et qu'est-il marqué sur le 8-pattes au milieu en bas, sous le fil blanc? Il serait bon que vous refassiez cette photo en enlevant les fils pour que je voie bien tous les composants, et aussi une photo de l'autre face, cela me permettrait de vous faire faire quelques mesures de vérification.
Au fait, votre fusible (bas de photo 4) n'est pas tout à fait aux normes...
Cordialement, Dom.
J'imagine donc que maintenant le ventilo fonctionne et que votre clim fait du froid. Concernant votre température de gauche, est-ce qu'elle descend, maintenant?
Le fait que l'affichage de droite réapparaisse après le changement de condo puis disparaisse à nouveau quelques jours plus tard me ferait penser à un fonctionnement marginal de l'alimentation, mais sans certitude. Ou alors un mauvais contact, par exemple sur le connecteur de la sonde.
Sur votre photo 4, qu'est-il écrit sur le 3-pattes en bas à gauche, à droite du condo changé? 7805? Et qu'est-il marqué sur le 8-pattes au milieu en bas, sous le fil blanc? Il serait bon que vous refassiez cette photo en enlevant les fils pour que je voie bien tous les composants, et aussi une photo de l'autre face, cela me permettrait de vous faire faire quelques mesures de vérification.
Au fait, votre fusible (bas de photo 4) n'est pas tout à fait aux normes...
Cordialement, Dom.
11 août 2015 à 22:42
Conseils 32 réparation climatisation
Problème récepteur clim Aux h12a4
Bonsoir Dom,
Merci pour votre réponse aussi rapide, oui la clim fait du froid ;) et la température de gauche descend.
Le 3-pattes c bien un KIA 7805A PI 710 point jaune sur photo, sous le fil blanc c pas un 8-pattes mais un 4-pattes JQX-102F point bleue.
Il y a un un 8-pattes sur la carte TR2-15ST point rouge. Point gris c'est le condensateur du ventilo que j'ai bricolé, je n'ai pas trouvé à souder sur la carte.
Merci encore pour votre aide.
Voici les photos :
Pour agrandir les images, cliquez dessus.
Merci pour votre réponse aussi rapide, oui la clim fait du froid ;) et la température de gauche descend.
Le 3-pattes c bien un KIA 7805A PI 710 point jaune sur photo, sous le fil blanc c pas un 8-pattes mais un 4-pattes JQX-102F point bleue.
Il y a un un 8-pattes sur la carte TR2-15ST point rouge. Point gris c'est le condensateur du ventilo que j'ai bricolé, je n'ai pas trouvé à souder sur la carte.
Merci encore pour votre aide.
Voici les photos :
Pour agrandir les images, cliquez dessus.
12 août 2015 à 01:29
Conseils 33 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour.
Content pour vous que cela remarche. L'absence de température extérieure est un peu secondaire.
Désolé, sur vos photos 3 et 4 du post 10, le fil blanc passe bel et bien au dessus d'un circuit intégré à 8 pattes (qui est probablement le gestionnaire d'alim à découpage). Il me faudrait vraiment cette référence pour aller plus loin.
Vous aviez compris "plus bas sur la photo", mais je voulais dire "recouvert par le fil blanc".
Cordialement, Dom.
Content pour vous que cela remarche. L'absence de température extérieure est un peu secondaire.
Désolé, sur vos photos 3 et 4 du post 10, le fil blanc passe bel et bien au dessus d'un circuit intégré à 8 pattes (qui est probablement le gestionnaire d'alim à découpage). Il me faudrait vraiment cette référence pour aller plus loin.
Vous aviez compris "plus bas sur la photo", mais je voulais dire "recouvert par le fil blanc".
Cordialement, Dom.
12 août 2015 à 09:21
Conseils 34 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour Dom,
Oui désolé je ne l'avais pas remarqué ce petit 8-pattes Viper 22A kb 6701
Merci.
Oui désolé je ne l'avais pas remarqué ce petit 8-pattes Viper 22A kb 6701
Merci.
12 août 2015 à 11:08
Conseils 35 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour.
D'après les photos, l'alim à découpage a 2 secondaires à priori isolés entre eux (leurs 0V ne sont pas reliés). Un enroulement doit comme souvent donner du 12V pour les relais, et ce 12V va donner naissance à du 5V pour le microP entre autres, grâce au 7805.
Vous avez changé le condo du 5V, et cela a temporairement amélioré les choses. Mais si le 12V était déjà très dégradé pour cause de condos fatigués, il se peut que malgré le condo nouveau le régulateur 5V (7805) ne puisse pas garantir un 5.00V irréprochable. Je vous suggère donc de faire quelques relevés de tension sur le connecteur CN01 dont je vais appeler le rouge "1". (mettez le - du multimètre sur le 1er cité)
* Entre 1 et 2 : c'est l'autre enroulement qui va alimenter quelque chose ailleurs... peut-être +12V, je ne sais pas trop.
* Entre 4 et 3 : +5.00V
* Entre 4 et J3 (fil nu juste à côté) : entre +11 et +13V
Si la dernière mesure est trop basse, il faudra changer le condo E3 et son voisin proche du 7805. Il n'est pas obligé que les condos soient bombés pour être HS.
Cordialement, Dom.
D'après les photos, l'alim à découpage a 2 secondaires à priori isolés entre eux (leurs 0V ne sont pas reliés). Un enroulement doit comme souvent donner du 12V pour les relais, et ce 12V va donner naissance à du 5V pour le microP entre autres, grâce au 7805.
Vous avez changé le condo du 5V, et cela a temporairement amélioré les choses. Mais si le 12V était déjà très dégradé pour cause de condos fatigués, il se peut que malgré le condo nouveau le régulateur 5V (7805) ne puisse pas garantir un 5.00V irréprochable. Je vous suggère donc de faire quelques relevés de tension sur le connecteur CN01 dont je vais appeler le rouge "1". (mettez le - du multimètre sur le 1er cité)
* Entre 1 et 2 : c'est l'autre enroulement qui va alimenter quelque chose ailleurs... peut-être +12V, je ne sais pas trop.
* Entre 4 et 3 : +5.00V
* Entre 4 et J3 (fil nu juste à côté) : entre +11 et +13V
Si la dernière mesure est trop basse, il faudra changer le condo E3 et son voisin proche du 7805. Il n'est pas obligé que les condos soient bombés pour être HS.
Cordialement, Dom.
12 août 2015 à 19:07
Conseils 36 réparation climatisation
Problème récepteur clim Aux h12a4
Bonsoir,
Donc, j'ai fait des relevés c'est un peu bizarre.
Sur le 1 et 2 je trouve 15v mais ce n'est pas stable ça monte à 15v et ça repart à 0v.
Sur le 4 et 3 je trouve 4.5v pas stable comme le premier.
Sur 4 et J3 ça monte pas plus que 2v max.
La clim tourne bien 15 minutes et coupe après, la diode rouge s’éteint et tous les 10 minutes il redémarre et recoupe 1 minute après.
Je dois éteindre et rallumer la clim pour que le compresseur fasse du froid.
Merci encore Dom pour votre aide.
Donc, j'ai fait des relevés c'est un peu bizarre.
Sur le 1 et 2 je trouve 15v mais ce n'est pas stable ça monte à 15v et ça repart à 0v.
Sur le 4 et 3 je trouve 4.5v pas stable comme le premier.
Sur 4 et J3 ça monte pas plus que 2v max.
La clim tourne bien 15 minutes et coupe après, la diode rouge s’éteint et tous les 10 minutes il redémarre et recoupe 1 minute après.
Je dois éteindre et rallumer la clim pour que le compresseur fasse du froid.
Merci encore Dom pour votre aide.
12 août 2015 à 22:52
Conseils 37 réparation climatisation
Problème récepteur clim Aux h12a4
???... Effectivement c'est extrêmement bizarre!
Votre alimentation semble "relaxer", comme si elle n'arrivait pas à démarrer. Mais si c'était le cas, la clim ne devrait pas fonctionner... Ou alors durant chaque tentative de démarrage, l'alim pourrait fournir suffisamment d'énergie aux circuits pour qu'ils fonctionnent à cloche-pied... assez bluffant!! Une cause de non démarrage est classiquement un court-circuit au secondaire ou une mauvaise capa de démarrage. Je pencherais pour cette dernière hypothèse. Changez le condensateur tout près du Viper et voyez si cela n'améliorerait pas drastiquement les choses. Attention, ce condo doit tenir plus de tension que celui déjà changé, je dirais 25 ou 35V.
Pour l'hypothèse court-circuit, mettez le fil noir du multimètre sur 4 et le rouge sur 3 puis J2. Vous ne devez pas lire une résistance trop faible pour chaque mesure, minimum 20 ohms. Mais pour moi ce serait plutôt la capa de démarrage.
Good luck, Dom.
Votre alimentation semble "relaxer", comme si elle n'arrivait pas à démarrer. Mais si c'était le cas, la clim ne devrait pas fonctionner... Ou alors durant chaque tentative de démarrage, l'alim pourrait fournir suffisamment d'énergie aux circuits pour qu'ils fonctionnent à cloche-pied... assez bluffant!! Une cause de non démarrage est classiquement un court-circuit au secondaire ou une mauvaise capa de démarrage. Je pencherais pour cette dernière hypothèse. Changez le condensateur tout près du Viper et voyez si cela n'améliorerait pas drastiquement les choses. Attention, ce condo doit tenir plus de tension que celui déjà changé, je dirais 25 ou 35V.
Pour l'hypothèse court-circuit, mettez le fil noir du multimètre sur 4 et le rouge sur 3 puis J2. Vous ne devez pas lire une résistance trop faible pour chaque mesure, minimum 20 ohms. Mais pour moi ce serait plutôt la capa de démarrage.
Good luck, Dom.
13 août 2015 à 00:59
Conseils 38 réparation climatisation
Problème récepteur clim Aux h12a4
Bonsoir Dom,
Merci pour votre réponse aussi rapide, j'ai pour le moment de bonnes nouvelles.
J'ai changé comme vous me l'avez dit avant le condo 50v 220uf à côté du 7805 et l'autre aussi.
Mais je n'ai pas pu changer le plus gros à côté qui fait 50v 470uf, je n'ai pas cette pièce encore.
Pourrai-je mettre un 50v 330uf pour tester.
Alors après changement des deux condo 50v 220uf, j'ai retrouvé une clim fonctionnelle. ;))
J’espère que ça va tenir, j'ai testé le froid c'est OK.
Éteint et redémarrage toujours OK. Affichage de la température extérieure c'est OK.
Je vous remercie encore pour votre aide précieuse et pro.
Merci pour votre réponse aussi rapide, j'ai pour le moment de bonnes nouvelles.
J'ai changé comme vous me l'avez dit avant le condo 50v 220uf à côté du 7805 et l'autre aussi.
Mais je n'ai pas pu changer le plus gros à côté qui fait 50v 470uf, je n'ai pas cette pièce encore.
Pourrai-je mettre un 50v 330uf pour tester.
Alors après changement des deux condo 50v 220uf, j'ai retrouvé une clim fonctionnelle. ;))
J’espère que ça va tenir, j'ai testé le froid c'est OK.
Éteint et redémarrage toujours OK. Affichage de la température extérieure c'est OK.
Je vous remercie encore pour votre aide précieuse et pro.
13 août 2015 à 01:33
Conseils 39 réparation climatisation
Problème récepteur clim Aux h12a4
Waaaah, vous êtes un rapide, vous!!
C'est le changement du condo près du Viper qui a résolu votre problème. Le plus gros et son voisin, dédiés au 12V, sont quasiment en //, juste séparés par une petite self, donc ça craint moins pour eux. Mais vous pouvez effectivement les changer à terme, ça n'en marchera que mieux. Mais telle que vous l'avez modifiée cette nuit, la carte devrait remarcher un bon bout de temps.
Cordialement, Dom.
C'est le changement du condo près du Viper qui a résolu votre problème. Le plus gros et son voisin, dédiés au 12V, sont quasiment en //, juste séparés par une petite self, donc ça craint moins pour eux. Mais vous pouvez effectivement les changer à terme, ça n'en marchera que mieux. Mais telle que vous l'avez modifiée cette nuit, la carte devrait remarcher un bon bout de temps.
Cordialement, Dom.
13 août 2015 à 09:42
Conseils 40 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour Dom,
Je voulais vous dire déjà merci pour votre aide, le problème persiste par moment.
J'ai changé ce midi le condo près du viper, il était de 50v 1uf (j'ai mis un 50v 2uf).
Le condo près du 7805 j'ai mis un 50v 330uf, j'avais pas plus gros (50v 470uf).
J'ai un doute sur le 7805 ???
Pour le moment ça remarche, c'est peut-être comme vous dites un court-circuit.
J'ai remarqué aussi que le ventilo ne tourne pas très vite, c'est peut-être dû que celui que j'ai remplacé ne soit pas aussi puissant.
Merci.
P. S : Sur la photo les points rouges ce sont les condos changés, le point blanc ce n'est pas un condo ???
Pour agrandir l'image, cliquez dessus.
Je voulais vous dire déjà merci pour votre aide, le problème persiste par moment.
J'ai changé ce midi le condo près du viper, il était de 50v 1uf (j'ai mis un 50v 2uf).
Le condo près du 7805 j'ai mis un 50v 330uf, j'avais pas plus gros (50v 470uf).
J'ai un doute sur le 7805 ???
Pour le moment ça remarche, c'est peut-être comme vous dites un court-circuit.
J'ai remarqué aussi que le ventilo ne tourne pas très vite, c'est peut-être dû que celui que j'ai remplacé ne soit pas aussi puissant.
Merci.
P. S : Sur la photo les points rouges ce sont les condos changés, le point blanc ce n'est pas un condo ???
Pour agrandir l'image, cliquez dessus.
13 août 2015 à 13:30
Conseils 41 réparation climatisation
Problème récepteur clim Aux h12a4
Le point blanc, c'est la self dont je parlais juste avant. Le 1er condo après la diode a un peu de bruit HF, la self est là pour que le 2ème ait une tension plus calme.
Vous pouvez retester les tensions. Maintenant elles devraient être stables, 15, 5 et 12V.
Un ventilo doit avoir le condo spécialement prévu pour. Si la valeur est différente, le moteur peut tourner plus ou moins vite.
Vous pouvez retester les tensions. Maintenant elles devraient être stables, 15, 5 et 12V.
Un ventilo doit avoir le condo spécialement prévu pour. Si la valeur est différente, le moteur peut tourner plus ou moins vite.
13 août 2015 à 13:47
Conseils 42 réparation climatisation
Problème récepteur clim Aux h12a4
Bonjour Dom,
La clim a marché 1 jour sans problème, ce midi le problème est de retour.
J'ai eu un doute sur une chose, c'est bien l'ui qui donne le 12v au compresseur ?
J'ai mesuré l'arrivée du courant au compresseur, le courant n'est pas stable.
Ça monte puis redescend, c'est bizarre non ?
Merci.
La clim a marché 1 jour sans problème, ce midi le problème est de retour.
J'ai eu un doute sur une chose, c'est bien l'ui qui donne le 12v au compresseur ?
J'ai mesuré l'arrivée du courant au compresseur, le courant n'est pas stable.
Ça monte puis redescend, c'est bizarre non ?
Merci.
14 août 2015 à 12:10
Conseils 43 réparation climatisation
Problème récepteur clim Aux h12a4
Le compresseur ne marche pas en 12V. Soit c'est du 220 sur les tout-ou-rien (pas votre cas), soit c'est du triphasé très spécial, généré par l'PM, comme sur votre machine. Le 12V de l'UE est donné par l'alim à découpage sur laquelle vous êtes intervenu.
D'autre part, un multimètre échantillonne tous les 1/4 ou tous les 1/3 de seconde, donc si l'on mesure une tension alternative pas trop élevée en fréquence, on peut avoir un phénomène de battement qui fait croire que la mesure n'est pas stable.
Je reviens sur ma question : que donnent les 3 tensions désormais? Au fait, si vous mesurez une batterie de voiture, quelle tension lisez-vous avec votre appareil?...
D'autre part, un multimètre échantillonne tous les 1/4 ou tous les 1/3 de seconde, donc si l'on mesure une tension alternative pas trop élevée en fréquence, on peut avoir un phénomène de battement qui fait croire que la mesure n'est pas stable.
Je reviens sur ma question : que donnent les 3 tensions désormais? Au fait, si vous mesurez une batterie de voiture, quelle tension lisez-vous avec votre appareil?...
14 août 2015 à 14:28
Conseils 44 réparation climatisation
Problème récepteur clim Aux h12a4
Bonsoir Dom,
J'ai pas eu le temps de refaire des mesures.
Pour le moment ça marche bien, j'ai un peu bougé le 7805 et ça marche correctement.
Merci pour votre aide encore c'est cool.
J'ai pas eu le temps de refaire des mesures.
Pour le moment ça marche bien, j'ai un peu bougé le 7805 et ça marche correctement.
Merci pour votre aide encore c'est cool.
16 août 2015 à 00:59
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Code E5 clim AUX ASW-H12A4
- N°3396 : Bonjour, Depuis quelques temps ma clim AUX ASW-H12A4 m'affiche le code E5. Quand je l'allume, elle tourne 5 minutes puis se coupe avec ce code panne. J'ai ouvert l’unité extérieure je n'ai qu'une seule LED rouge allumée...
- 2. Problème récepteur télécommande clim réversible Saunier Duval
- N°3242 : Bonjour, Nous avons une clim réversible Saunier Duval modèle 036EHWI, pas de pièces et Saunier ne répond pas, France et Espagne. Une bestiole a niché sur le récepteur de la télécommande et l'a dégradé, récepteur...
- 3. Recherche anciennes pièces détachées carte récepteur Daikin télécommande PCB3
- N°1886 : Bonjour, Je suis à la recherche d'une ancienne pièce détachée Daikin : carte récepteur Daikin télécommande PCB3. Où pourrais-je encore la trouver ? Merci de votre aide.
- 4. Récepteur infrarouge climatiseur Panasonic ne fonctionne pas
- N°8525 : Bonjour. Je possède un climatiseur de marque Panasonic modèle CS-UE12GKE. Le split ne répond plus à la télécommande. Du coup j'ai changé les piles mais idem et j'ai pu tester la télécommande sur 2 autres splits et...
- 5. Panne clim Airton Star H12A4 code E5
- N°3168 : Bonjour, Je suis en possession d'un climatiseur Airton depuis 4 ans et 2ème panne identique avec code erreur E5. La carte power module déjà remplacée 1 fois. J'aimerai savoir quelques tests à effectuer pour confirmer le...
- 6. Cherche notice clim Europa 2004 modèle ASW-H12A4/HSAR
- N°2170 : Bonjour, Je viens d'acheter une maison comportant une clim de marque Europa 2004 (connaissais pas) modèle ASW-H12A4/HSAR. Je n'ai pas la notice d'utilisation de cet appareil. Quand je tape la référence je trouve des liens...
- 7. Recherche récepteur de télécommande pour unité intérieure
- N°5174 : Bonjour à tous. Je viens vers vous pour avoir un petit renseignement. Voilà j'ai eu une clim qui n'a jamais servi mais je ne peux pas encore la brancher puisqu'il manque dessus le récepteur de télécommande (voir photo en...
- 8. Récepteur télécommande climatiseur Climavital
- N°8618 : Bonjour. Nous venons d'acheter un appartement. Il y a une clim, sauf que les anciens propriétaires avaient coupé et perdu la récepteur de la télécommande. La clim fonctionne correctement en on/off avec le...
- 9. Recherche récepteur clim Toshiba RASM10UKE3
- N°7073 : Bonjour. Je recherche le récepteur pour une climatisation Toshiba RASM10UKE3. Merci.
- 10. Récepteur climatiseur Westpoint Eolia WSM-09.LE
- N°4421 : Bonjour, Le récepteur de mon climatiseur Westpoint Eolia WSM-09.LE est défectueux. Je n'arrive pas à trouver la pièce en vente sur internet. Merci de l'aide que vous pourrez m'apporter.
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
