STRF6654 reçu
Démontage de la carte OK.
Je pense que j'aurais dû en commander 2...
Voici l'état de la carte.

Pour agrandir l'image, cliquez dessus.


Information la ou photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage climatisation.

Merci encore pour la réponse.
OK, je vais attendre de faire la réparation.

Je me demande si ce problème n'était pas déjà présent finalement et qu'effectivement, on n'y avait pas prêté trop attention.

Petite question subsidiaire...
L’UI 1 semble faire moins de froid, on est d’accord qu’il n’y a pas de lien ?

En attendant, j'ai lu les messages et les manips à réaliser pour essayer d'avancer un peu.

Résistance IC2 n'est pas à zéro entre pattes 2 et 3.
R760, résistance OK mais 0V aux bornes.
R719, résistance OK mais 0V.

Puis J10-J11 => 15V
J1-J6 => 0V
J1-J3 => 168V
J1-J8 => 12V

Merci pour la réponse !

C’est exactement l’info qui me manquait pour chercher correctement !
C’est parti pour du STRF6654 et une pompe à dessouder.
Je vous tiendrais au courant des évolutions.

Bonjour à tous,

Je déterre le post car j'ai un problème similaire avec une RAM-53QH5

Tri split, 2 UI seulement. Une des deux UI ne fonctionne plus (plus d'alim, pas de 35 V en sortie d'UE).
LD304 qui clignote deux fois => UI2 ne communique pas sans le 35V, normal...

Effectivement si je la branche en sortie d'UE à la place de l'UI1 et inversement, elle fonctionne et plus l'UI1.

J'ai fait quelques tests. j'ai remarqué que je n'avais pas de tension entre BEN 0V et BEN 12V aux bornes de R760 et D725.
Ensuite je ne vois pas de tension au C757 mais bon il est sur la carte...
Si quelqu'un a une idée ça serait top !
Merci.

Pour agrandir l'image, cliquez dessus.

Bonjour.
Les travaux ont été effectué, les murs cassés, ventilation OK et donc la climatisation fonctionne à nouveau correctement.

Merci pour votre aide.

Le but serait de supprimer les murs devant les UE.
C’est à dire la rambarde de l’escalier mais aussi le mur non porteur sous l’escalier.
Archi + BE vont s’en charger.

Parfait pour les œufs au plat.
En tout cas la ville de Nîmes est idéale pour faire des tests de clim en conditions extrêmes !

Merci !

OK les murs vont être cassés/disqués je pense.
Je vous tiens au courant.

Je viens de regarder.
Température extérieure 30 environ.
Reprise : 41...

Une info aussi, au début de l'utilisation en mode froid, jusqu'à ce problème, on entendait des bruits dans les tuyaux sous le plafond, comme un passage de fluide par exemple.
Mais depuis plus rien.

Bonjour.
La consigne à 18, c'était juste pour voir jusqu'à combien on pouvait descendre.
Hauteur sous plafond entre 3 et 4 m.
Température de la pièce l'après-midi à 28, c'est bien la température de reprise ?
Exemple ce matin :
Température extérieure : 26
Consigne tout le bâtiment : 20
Température de la pièce : 24.8
Température sortie cassette : 19.7

Pour info et me corriger, nous avons 3 UE.
Température cet après-midi devant les UE : 47°C
Température extérieure 36°C (météo).
Je vous joins une photo des lieux.

Pour agrandir l'image, cliquez dessus.

Bonjour à tous,

Je me pose des questions car nous avons des problèmes au bureau avec notre climatisation (Panasonic, 2 UE, 15 cassettes).
Tout est neuf.
Nous sommes sur Nîmes donc températures extrêmes depuis un certain temps.
Malheureusement les UE sont un peu encastrées contre un mur et sous un escalier et celui-ci repasse aussi devant (passage de 1 m entre les UE et le mur)...
Je pense qu'il fait facile 50°C devant les UE.
Les températures extérieures ici vont de 35 à 45 en ce moment...
A noter que jusqu'à la dernière semaine de juin cela semblait correct en terme de froid, mais les températures extérieures étaient plus basses (33 max).
L'après-midi, la température de sortie cassette est de 23/24 °C, consigne télécommande à 18°C !
Est-ce que seul l'encastrement et le manque de ventilation des UE peuvent expliquer un manque de froid pareil et dans toutes les cassettes, à tous les étages ?
Merci pour votre aide.

Rebonjour à tous,

Vu le prix et l'âge de la carte de ma Daikin, je cherche une solution "alternative" au changement via une pièce neuve Daikin...

Est-ce que quelqu'un saurait si la carte 3PCB1412 de ma clim RXS35D2VMB pourrait être remplacée par celle d'une RXS35CVMB ?

Merci !

Bonjour,

Voici la suite de mes ennuis...
Concernant la clim Hitachi, problème réglè.
Par contre, pour la Daikin, RX35, la pièce 622423 (klixon qui était bien HS) a été changée mais le problème persiste :

Code erreur E5 (ouverture du thermostat compresseur ?).
Ça disjoncte au bout de 30 secondes.
Quand on débranche le compresseur, ça disjoncte. Quand on débranche le klixon ça ne disjoncte pas.
Il y a un tâche sur la carte au niveau d'une patte de composant je crois TMP1 je crois...
On va peut-être partir sur un changement de carte mais bon...funkhuffy

Un arc électrique aurait pu percer le tuyau non ?
La foudre a aussi grillé l'antenne TV..
Ça expliquerait tout.
A savoir que l'isolant était abimé, sans doute lors de la pose.

Finalement, fuite dans le tuyau de cuivre dans le passage de la dalle...
Bizarre que ça fuit comme ça au bout de 5 ans.
Mais bon ça à l'air d'être ça.
Réparation demain.

Bonsoir,

Pour Daikin, ça serait un thermistor 622423 (a priori plutôt overload relai). C'est Daikin qui l'a dit au tel au réparateur. Devis en cours.

Pour l'Hitachi, ça semblait simple en fait. Plus de gaz. Recherche de fuite à l'azote, trouvée, réparation d'une jonction vers un des splits intérieur. Vide du circuit, recharge. Test, tout remarche à merveille.
Mais...2h plus tard, plus de froid !!!!

En même temps, pas d'explication sur la fuite subite après la foudre...la clim marchait bien depuis le début de l'été.

Rdv demain après-midi...

Une autre photo (désolé ça marche mal sur Ipad).

Pour agrandir l'image, cliquez dessus.

Voilà une photo.

Pour agrandir l'image, cliquez dessus.

Bonjour à tous,

Je suis en panne de clim depuis quelques jours suite à un méchant orage.
En fait j'ai deux pannes.

La première (Daikin) sur ma vieille clim mono split qui n’était pas en route le jour de l'orage. Quand on la met en route en froid, le disjoncteur de la clim saute au tableau au bout de 10 seconde, quand le compresseur démarre...
La je sèche, j'ai démonté le split extérieur, rien vu sur la carte...au moment ou le compresseur doit démarrer, on entend un grésillement et ça saute.

La seconde (Hitachi) sur ma deuxième clim bi-split qui tournait pendant l'orage.
Le problème est différent, elle ne fait plus de chaud ni de froid.

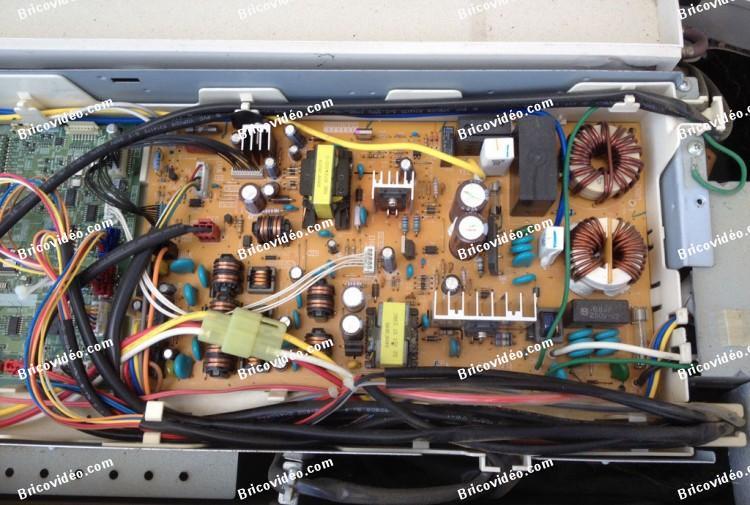

La aussi, j'ai démonté le split extérieur, et la j'ai vu 2 cartes, et sur l'une (RRZK2414), un composant a explosé.
J'ai lu la réf sur les restes de cette petite ampoule : DSA-102M. Autrement dit, un éclateur à gaz dont le but est de protéger la carte en cas de surtension !
Donc en lisant un post similaire ou quelqu'un proposait de remplacer par un fil, j'ai soudé un fil à la place, mais...pas mieux. Toujours pas de froid...j'ai vérifié la continuité, ça a l'air bon. Je suis pas un électronicien confirme...
Je mets quelques photos sur ce second problème.
Je suis là aussi dans l'impasse...

Merci pour votre aide.
