J'ai posé la question à l'intelligence artificielle, ci-dessous ces calculs.
J'aimerais avoir vos avis SVP.

Dimensions de la grille : 34 x 54 cm
Vitesse de l'air au niveau de la grille de reprise : 2,5 m/s
1. Calcul de la section de la grille

Les dimensions de la grille sont de 34 cm x 54 cm, soit :
A grille = 0,34 m × 0,54 m = 0,1836 m 2

2. Calcul du débit d'air à travers la grille

La vitesse de l'air au niveau de la grille est de 2,5 m/s. En utilisant la formule du débit Q = V × A, nous avons : Q grille = 2,5 m/s × 0,1836 m² × 3600 se /h = 1641,6 m³/h.

Le débit maximal théorique que la grille peut gérer est donc de 1641,6 m³/h.

3. Calcul du débit pour une gaine de 25 cm de diamètre :

Diamètre d = 0,25 m
Section A = π × (0,25/ 2)² = π × (0,125)² ≈ 0,0491 m²
Le débit d'air dépend de la vitesse de l'air, mais une valeur typique pour un bon système de ventilation est d'environ 3 m/s. Utilisons cette valeur pour le calcul.
Q = 3 m/s × 0,0491 m² × 3600 sec/h = 529,3 m³/h
Donc, chaque gaine de 25 cm de diamètre aura un débit d'environ 530 m³/h.

4. Calcul du débit total actuel
Vous avez actuellement deux gaines de 25 cm de diamètre, donc le débit total des deux gaines est : Q total actuel = 2 × 529,3 m³/h = 1058,6 m³/h
5. Ajout de la troisième gaine

Si vous ajoutez une troisième gaine de 25 cm de diamètre, le débit supplémentaire est de 529,3 m³/h. Le débit total avec la troisième gaine sera donc : Q total final = 1058,6 m³/h + 529,3 m³/h = 1587,9 m³/h
6. Vérification de la capacité de la grille de reprise

La grille peut gérer jusqu'à 1641,6 m³/h. Le débit total après l'ajout de la troisième gaine est de 1587,9 m³/h, ce qui est inférieur à la capacité maximale de la grille.

Conclusion
Avec un débit total de 1587,9 m³/h et une capacité de la grille de 1641,6 m³/h, vous pouvez ajouter la troisième gaine sans dépasser la capacité de la grille de reprise.

Cela signifie que l'ajout de la troisième gaine est viable dans ce cas, et le système devrait fonctionner correctement sans compromettre la circulation de l'air.

Bonjour messieurs,

Je reviens aux nouvelles. J'ai bien signifié à mon installateur qu'il était hors de question qu'il m'ouvre une bouche de reprise dans les combles. Il me propose donc d'installer une troisième gaine sur mon plénum de reprise.

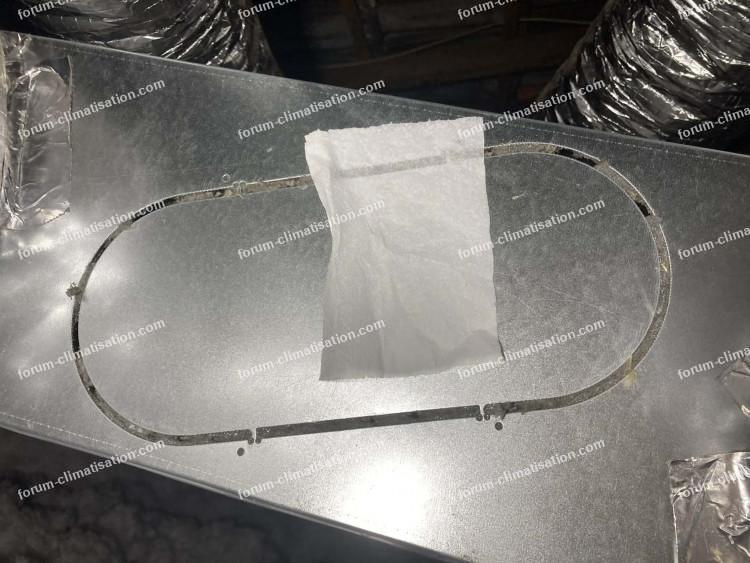

J'ai regardé, il semble en effet qu'il y a des pré-découpes oblongues sur le côté (voir photo).
Je lui ai dit que ce qui limite le débit d'air aspiré, c'est la taille de la grille de reprise, donc il ne sert à rien d'ajouter une gaine sur la même grille. Mais il n'est pas d'accord avec cette analyse, car il me dit que même avec trois gaines, la surface cumulée des gaines sera inférieure à la surface de la grille.

J'ai fait les calculs, et il a raison. La surface utile de la grille qui mesure 34 x 54 cm est de 1836 cm². La surface totale d'une gaine de diamètre 25 cm 490 cm, donc même s'il y en a 3, on arrive à 1470 cm².

Je suppose que son raisonnement est faux, mais je ne vois comment réfuter ce calcul. Quels sont vos avis ?
Merci beaucoup de votre aide.

Pour agrandir l'image, cliquez dessus.

D'accord, sauf que que la puissance de la 6e sortie inutilisée est repartie de façon égale sur les 5 sorties utilisées, alors qu'il faudrait que la sortie du séjour souffle 2 fois plus que les autres pour alimenter correctement les deux grilles de la pièce.
Et puis même quand je n'allume que la zone du séjour, la montée est température est trop longue.
Je pense donc que la puissance est limitée sur chaque bouche.

Bonjour AAC,

J'ai du mal à croire que la performance de la climatisation au salon ne serait pas meilleure avec 2 sorties.
Ça veut dire que l'unité intérieure peut transmettre autant de puissance dans une seule sortie que dans deux ?
En revanche, pourquoi vous dites que deux sorties au salon = deux thermostats ?
On peut mettre deux sorties sur un seul thermostat, je l'ai vu dans le manuel d'installation.

Bonjour PL,

Je suis désolé mais je ne comprends pas. Ça peut être une solution, mais pas pour vous ?
Je n'aurais pas plus d'efficacité dans le salon si les gaines étaient branchées à deux bouches de soufflage de l'unité intérieure ?

Bonjour à tous,

J'ai fait installer une clim gainable Heiwa 10 kW chez moi avec zoning dans 5 pièces et 6 bouches de soufflage (2 pour le salon).
Or, en examinant l'installation dans mes combles, je viens de m'apercevoir que l'installateur n'a utilisé qu'une bouche de soufflage pour le salon.
Il a branché une gaine d'un diamètre un peu plus grand sur l'unité intérieure qui se divise en deux pour alimenter les deux grilles de soufflage du salon. Je ne comprends pas pourquoi il a fait ça alors que mon unité intérieure possède six bouches de soufflage, une est donc inutilisé.

Ma question : est-ce que cette installation est correcte ? Est-ce que ce montage en Y ne me fait pas perdre de la puissance calorifique au salon ?
Merci pour vos conseils.

Bonjour,

J'ai demandé à mon installateur de me mettre une seconde grille de reprise, car de toute évidence l'unique grille de reprise n'est pas suffisante sur mon installation. Il accepte d'ouvrir une reprise dans les combles, mais pas d'installer une grille qui prendra l'air dans la maison.
Est-ce qu'il a le droit de me refuser l'installation d'une grille de reprise. Quels sont mes recours ?

Merci pour votre aide.

Bonjour.

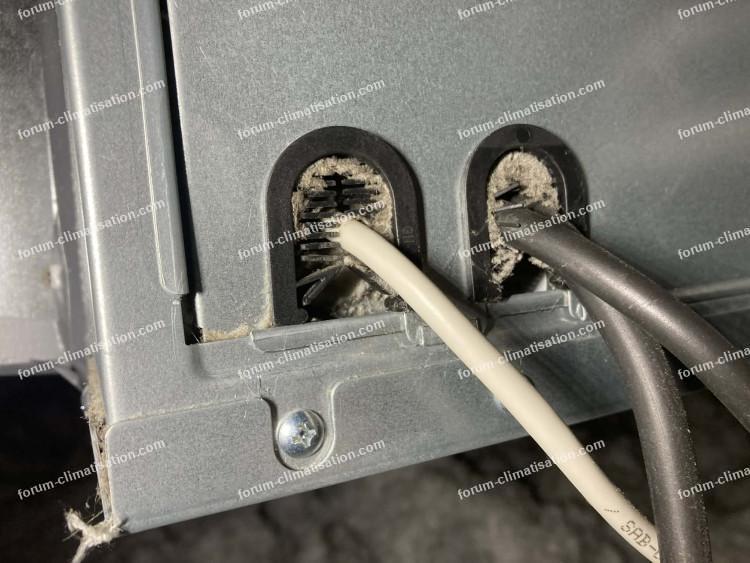

J'ai fait installer une climatisation gainable il y a deux mois et je retrouve tous les jours des grosses poussières qui dans les pièces dans lesquelles je l'utilise.
Je me demande d'où elles viennent et comment elles se retrouvent dans les gaines.
J'ai pensé à la matière isolante que j'ai dans les combles mais ça semble plus foncé.

Avez-vous une idée ?
Merci.

Pour agrandir l'image, cliquez dessus.

J'ai appelé mon installateur, il va m'a envoyer une attestation d'assurance décennale.
En revanche, il me dit que je n'ai pas besoin de CERFA de mise en service car c'est seulement pour les installations qui contiennent plus de 3 kg de fluide frigorigène.
Qu'en pensez-vous ?
Merci.

La décennale ne me servira surement pas, mais je ne vais pas pour autant me priver de sa couverture !
Bien compris pour le CERFA, il faut juste que je m'arrange pour que la date de celui de mise en service soit postérieure à celui de demande de pose d'une clim.

Mon installateur apparait bien dans la liste des opérateurs attestés froid.
C'est bien la même chose que l'attestation de capacité dont parle Climtout ?

Je vais lui demander l'attestation de garantie décennale (avec un numéro de garantie, me semble-t-il) ainsi que le CERFA.
En revanche, j'ai vu qu'il existe deux CERFA, un pour demander l'autorisation d'installation et un pour déclarer la mise en service. Étant donné que ma clim est déjà posé, je ne sais pas trop comment faire.

Bonjour.

J'ai fait installé une climatisation gainable et l'installateur ne m'a donné aucun document de garantie et dit qu'il n'y en a pas besoin.
J'ai lu sur internet qu'il y a une garantie décennale et aussi un formulaire CERFA concernant le circuit frigorifique.
J'ai également un problème pour l'extension de garantie car l'étiquette sur la PAC est effacée et je ne peux pas m'enregistrer chez le fabricant.

Bref, quels documents (hormis la facture) l'installateur a-t-il obligation de me donner ?

Merci pour votre aide.

Bon, je vais donc suggérer à mon installateur de vérifier le fluide.
Merci.

PL, sachant que la VMC et la hotte "poussent" l'air toutes les deux vers l'extérieur, pourquoi les odeurs entreraient dans ma maison et pourquoi le moteur de la VMC serait impacté ?

Par "règles de l’art", il faut comprendre "aux normes".

Oui mais l'unité intérieure régule la vitesse du ventilateur en fonction du nombre de bouches actives.
Donc une seule bouche active = faible vitesse du ventilateur = faible débit.

Les filtres sont propres.

AAC, j'ai déjà réglé le soufflage au minimum.
On ne parle pas de vitesse mais de débit, et si une seule bouche est utilisée, le débit est forcément plus faible que si je les utilise toutes.

Oui mais je ne savais pas que c’était hors norme.

Je lui ai demandé de le refaire, mais il me facture la prestation.
C’est pour cela que je vous demande s’il a le droit.

Oui mais si une seule bouche est utilisée on est d'accord le débit sera faible.
Ma grille de reprise fait 60 x 34 cm.

Bonjour.

J'ai fait poser une VMC chez moi par un artisan.
Celui m'a proposé de brancher l'évacuation d'air de la VMC sur la cheminée de la hotte aspirante plutôt que sur une tuile à douille car c'était plus simple à réaliser.

N'y connaissant dans ce domaine, j'ai naturellement accepté.
Quelques temps plus tard j'ai appris que ce n'était pas la bonne façon de faire.
Je lui ai donc demander de corriger ça mais il ne veut pas le faire gratuitement.
Ça m'embête un peu de devoir payer pour corriger une malfaçon.

J'ai donc deux questions :
Y-a-t-il une norme écrite qui précise qu'on ne doit pas brancher une évacuation d'air de VMC sur le même conduit qu'une hotte ?
Si oui, l'artisan a-t-il une obligation légale de respecter les normes ?
Merci !

Sachant que je n'utilise jamais les 6 bouches en même temps, est-il vraiment nécessaire de calculer la taille des grilles de reprise en fonction du débit max (qui n'est donc jamais atteint) ?

La distance de 5 ou 7 mL (mètres linéaire je suppose) dont vous parlez correspond à la longueur du fluide qui va de la PAC à l'unité intérieure ?

Merci AAC.

La référence de l'unité intérieure est HP2GIS-100-V1.

Bonjour.

J'ai fait installé une climatisation gainable Heiwa cet été.
Celle-ci s'est mise plusieurs fois en défaut en affichant le code de panne E1, ce qui correspond, de mémoire à la protection haute pression du compresseur.

L'installateur me dit que c'est parce qu'il n'a ouvert que deux bouches de reprise (branchées sur une grille dans le couloir) et il faudrait en ouvrir une troisième. Il me propose d'ouvrir une bouche supplémentaire qui prendra l'air dans les combles.

Hormis le fait que cette solution ne me plait pas du tout, et je me demande même si elle est aux normes, j'ai des doutes sur son diagnostic. J'ai six bouches de soufflages, comment savoir si la reprise est adaptée ?
Si vraiment il manque de la reprise, où me conseillerez-vous d'installer la reprise supplémentaire ?

Merci pour vos conseils avisés.
