Panne climatisation Dometic pour caravane

5574

Question Forum Climatisation : Panne climatisation Dometic pour caravane

SJSP
Membre inscrit

1 message

Bonjour.

Je rencontre une panne au niveau de la climatisation de ma caravane.
Lorsqu'elle est activée, elle se met en défaut au bout de quelques secondes.
Un voyant rouge clignote, que se soit pour la fonction ventilateur et/ou climatiseur.

Ci-dessous les références du climatiseur Dometic :
PRODUCT No 958 500 197 / ARTICLE NUMBER 9102900166 / SERIAL 02300745
Date 2010 / Consuption cooling W 950
Voltage V 230 / Consuption heating W 1200
Frequency Hz 50 / Réfrigérant type R407c
Protection IPX4 / Réfrigérant Qty g 430
Weight Kg 35 / Type B2200
Cooling capacity W/h 2050 / WTA No. CO22330501

Pourriez-vous, m'apporter une solution ?
Merci par avance.
Cordialement.

28 juillet 2019 à 12:28

Réponse 1 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

adelclim
Membre inscrit

1 075 messages

Bonjour SJSP.
Quel code défaut vous indique-t-elle ?
Cordialement.

28 juillet 2019 à 13:13

Réponse 2 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

PL
Membre inscrit

13 461 messages

Bonjour.
Un nettoyage serait peut-être nécessaire, des feuilles, des détritus ou autres corps étrangers ont peut-être bouchés partiellement ou totalement les ventilations extérieures ?
A contrôler.

28 juillet 2019 à 13:54

Réponse 3 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Invité

Bonjour, je suis dans le même cas que SJSB, quel a été le diagnostic ??
Merci beaucoup par avance.

23 juillet 2020 à 08:10

Réponse 4 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Comme vous pouvez le voir, il n'y a que lui/elle qui le sait... Dans votre cas, est-ce que le problème arrive aussi en mode ventilation simple? Si oui, le ventilateur commence-t-il à tourner avant que n'arrivent les clignotements? S'il ne tourne pas mais que vous entendez un bourdonnement, condensateur probablement à changer.

Cordialement, Dom.

23 juillet 2020 à 11:39

Réponse 5 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Invité

Bonjour,
Je rencontre exactement le même problème avec le même modèle, quand je la mets en route avec la télécommande elle se lance, le ventilateur commence à tourner puis au bout de 2, 3 secondes elle se coupe puis se met au minimum et plus d'air frais, et elle clignote rouge...
Merci d'avance pour votre aide.

30 juillet 2020 à 19:06

Réponse 6 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

"elle se met au minimum"... c'est-à-dire?

Pendant les quelques secondes d'activité, entendez-vous un bourdonnement qui pourrait venir du compresseur? Si oui, ce bruit cesse-t-il avec un "clic"?

Avez-vous une option "ventilation seule"? Si oui, est-ce qu'elle fonctionne?

31 juillet 2020 à 08:21

Réponse 7 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Invité

Bonjour.
J'ai un problème avec la clim de ma caravane Fendt diamant 2013 climatiseur Dometic il s'allume et s'élance oui s'arrête et clignote deux fois rouge et tourne tout doucement.
Pouvez-vous m'aider ?
Merci.

05 août 2020 à 14:13

Réponse 8 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Invité

Bonjour.
Même problème identique que vous, pouvez-vous nous aider ?
Merci.

10 août 2020 à 17:37

Réponse 9 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Avez-vous un mode "ventilation seule"? Si oui, est-ce qu'il fonctionne?

11 août 2020 à 08:33

Réponse 10 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Lolo1
Membre inscrit

10 messages

Bonjour.
J'ai le même problème.

Je recherche ou se trouve la sonde E1 sur la petite platine intérieure pour la changer.
Merci pour vos réponses.

20 août 2024 à 13:57

Réponse 11 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

J'ai un schéma où la sonde intérieure semble connectée à la position 4 du connecteur à 12 positions de la petite platine, fil jaune. Mais je n'ai jamais vu cette platine en photo. N'hésitez pas à la poster ici. Pour ce qui est de la sonde extérieure, elle ne va pas sur cette platine.

20 août 2024 à 19:00

Réponse 12 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Lolo1
Membre inscrit

10 messages

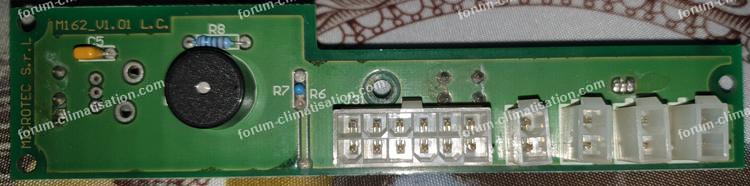

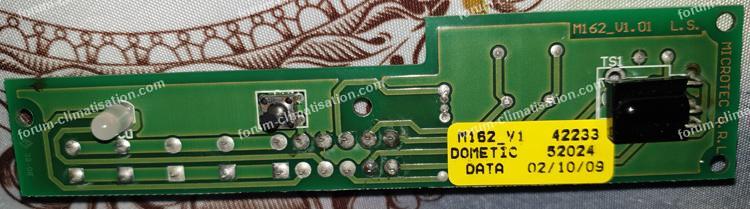

Voilà des images de la platine intérieure.

Si besoin je peux en faire d'autres car la platine est démonter.
Merci pour votre réponse rapide.

Pour agrandir les images, cliquez dessus.

20 août 2024 à 19:16

Réponse 13 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Lolo1
Membre inscrit

10 messages

Voici deux nouvelles photos jointes.

Pour agrandir les images, cliquez dessus.

20 août 2024 à 19:20

Réponse 14 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Lolo1
Membre inscrit

10 messages

Bonsoir.
Y a-t-il quelqu'un pour me renseigner ?
Merci.

21 août 2024 à 21:25

Réponse 15 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Désolé, je n'ai pas vu passer votre message d'hier soir. La sonde pourrait bien être le petit composant bleu. Celui-ci arrive (effectivement) sur une broche qui pourrait être la 4 appelée "Int temp". Elle est reliée de l'autre côté à la broche 10 appelée "+5V NTC". NTC veut dire négative température coefficient, donc c'est cohérent avec une sonde. Ma numérotation semble la bonne, car les broches 1 et 7 sont appelées "+12V lamp" et "GND lamp", et effectivement elles partent vers les 4 connecteurs de lampes branchés en parallèle. Donc sur votre photo 1 d'hier 19H20, les broches sont :

07 08 09 10 11 12
01 02 03 04 05 06

21 août 2024 à 23:47

Réponse 16 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Lolo1
Membre inscrit

10 messages

Bonsoir.
Merci beaucoup il me reste à trouver la bonne sonde pour la remplacer, pas une mince affaire de trouver sans référence
On parle bien du composant R6 R7 sur la photo.
Merci

22 août 2024 à 00:06

Réponse 17 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Lolo1
Membre inscrit

10 messages

Bonjour.

J'ai fait des essais effectivement le composant bleu en R6 R7 et bien la sonde E1.
J'ai remplacé par une thermistance NTC 3950B de 100K mais le climatiseur ne fonctionne pas juste le chauffage fonctionne et en approchant une source de chaleur sur la sonde la climatisation se met à fonctionner complètement, avec une sonde de 50k elle ne fonctionne pas du tout.

J'ai pas de sonde au dessus de 100K.
Donc ma question qu'elle sonde faut-il souder pour un bon fonctionnement.
Merci pour vos réponses.

J'espère faire avancer le dépannage.
Cordialement.

23 août 2024 à 22:00

Réponse 18 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Déjà assurez-vous que la sonde bleue est bien HS. Mesurez sa résistance à température ambiante et dans un verre contenant de l'eau à 0° (eau + glaçons cohabitant après 5 mn). La valeur augmente en général de 3% par degré en moins. Comparez avec une sonde neuve, même de valeur différente.

Si vous mettez 2 sondes de 100k en série, vous obtenez une sonde de 200k parfaitement viable... Vous pouvez éventuellement mettre une résistance en série pour corriger de quelques degrés (max 20% de la valeur de la sonde, ou mettre une résistance en parallèle (mini 5 x la valeur) pour corriger dans l'autre sens.

24 août 2024 à 09:20

Réponse 19 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Lolo1
Membre inscrit

10 messages

Bonjour.
Merci pour vos conseils.

Oui la sonde bleu HS en cours-circuit.
Je vais faire des essais mais capricieuse cette platine.
Je donne des nouvelles des que possible.

Bon week-end.
Cordialement.

24 août 2024 à 13:04

Réponse 20 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Dom-Aom
Membre inscrit

7 957 messages

N'y a-t-il pas une inscription sur la sonde, qui permettrait de retrouver sa fiche technique, et donc sa résistance à 20°?

Sinon, en suivant le fil jaune, vous allez arriver sur l'autre carte ; là vous aurez un chemin vers une entrée de microP pour qu'il connaisse la température en question, et un autre chemin vers une résistance... qui est souvent d'environ la même valeur que la sonde, pour que la précision de la mesure soit maximale. Peut-être un indice...

Erratum, dans ma réponse 15, lire "Donc sur votre photo 2 d'hier 19H20" et non photo 1.

24 août 2024 à 13:43

Réponse 21 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Lolo1
Membre inscrit

10 messages

Il n'y a aucune inscription sur cette sonde uniquement bleue et rien d'autre.
Je vais voir pour le fil jaune qui va a la carte de puissance.
Je vous tiens au courant mais pas de suite.
Merci beaucoup pour votre aide très précieuse.

24 août 2024 à 13:57

Réponse 22 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Dom-Aom
Membre inscrit

7 957 messages

Je reviens sur vos essais... Vous dites qu'avec une sonde de 100k le froid marche. C'est cohérent avec une sonde de valeur THEORIQUE à 20° plus faible que 100k (les sondes d'ambiance sont souvent vers les 10 à 20k). Du coup 100k "simule" une température très froide, et là il est logique que la clim veuille bien chauffer mais refuse de faire du froid. Si vous chauffez la sonde, elle va alors simuler une température de pièce plus élevée et là vous aurez le droit de faire du froid.

Ne pas oublier aussi qu'il y a une tempo, en général 3 mn, avant que le compresseur ne redémarre, c'est pour le protéger, et une aussi avant l'arrêt si le démarrage est récent. Du coup vos essais doivent obligatoirement prendre du temps, il faut être patient entre chaque modification de la sonde. Car je suis surpris que plus rien ne marche avec 50k : passer de 100k à 50k est obtenu en chauffant la sonde d'environ 15/17°.

Vous pouvez aussi faire des essais avec un potentiomètre à variation linéaire (par ex de 100k), en associant une programmation de température avec la télécommande avec un déclenchement du compresseur en tournant le potard très lentement. Et en respectant les tempos...

24 août 2024 à 16:42

Réponse 23 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Lolo1
Membre inscrit

10 messages

Je suis désolé mais quand j'ai effectué le dessoudage je l'ai trop bien fait ,il y a 4 trous dans la platine les deux plus serré pour souder la sonde et les deux plus larges doivent faire contact avec les plus serrés donc sans soudure plus de contact donc défaut et avec contact je suis sur une sonde de 10K la clim fonctionne j'ai plus que le contrôle de température ambiante a contrôle quand la clim va régulée (le fil jaune qui ma fait comprendre le problème de soudure qui a du bavé avec la sonde 100k).

Un grand merci pour ce dépannage je ferai une conclusion quand le fonctionnement de la clim sera nickel.
Chapeau bas pour le dépannage.

24 août 2024 à 17:47

Réponse 24 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Dom-Aom
Membre inscrit

7 957 messages

Goude! Mais c'est un vrai magasin, votre caravane... On y trouve des sondes de 100k, de 50k, de 10k... Vous êtes garé sur le parking de RS (RadioSpares)?... :-)

Boah, ce dépannage n'a pas trop sollicité mes pauvres neurones... :-)

Cordialement, Dom.

24 août 2024 à 19:14

Réponse 25 du forum dépannage climatisation

Panne climatisation Dometic pour caravane

Lolo1
Membre inscrit

10 messages

Problème résolu climatiseur Dometic b2200
Symptôme :
Quand on met en route la climatisation au bon de 2 à 4 secondes le voyant rouge clignote à la vitesses des secondes et le ventilateur intérieur fonctionne au ralenti, dans la documentation sonde E1 hors service.

Solution : Il faut changer la sonde bleue sur la platine intérieure en R6 R7 par une sonde thermistance NTC 3950B de 10 K (Acheté sur Aliexpress)
Voir les 2 photos.
La climatisation fonctionne parfaitement en chauffage et en froid depuis trois jours.
Un grand merci à Dom-Aom sans lui j'aurais pas pu faire ce dépannage.

Pour agrandir les images, cliquez dessus.

28 août 2024 à 15:43
