C'est exactement cela que j'ai réalisé avec les 2 fils du contact sec du relais.
En effet trop de gens refont un plein de fluide et la clim reste bloquée : mais je vous tiens informé lorsque j'aurais changé le condenseur et remis du gaz et reset des défauts bloquants.

Bonjour.
Et bien je souhaite savoir si le compresseur n'est pas bloqué : Si je refais un plein de fluide et que je m'aperçois que le compresseur est grippé ou que l'embrayage est HS.
Et si les vitesses du ventilateur sont gérées séparément de l'embrayage compresseur ?... puisque actuellement j'arrive en mettant un potentiomètre à la place du pressostat à enclencher le ventilateur, et bien à ce moment là je mets un interrupteur dans l'habitacle et c'est moi qui pilote la clim en direct...
Mais il faut que le ventilo du condenseur soit régulé en pression.

On peut aussi avoir affaire à un pressostat piezo semble-t-il... :
Capteur de pression de type piézo-électrique : pression agissant sur une plaquette de silicium monocristallin supportant 4 piezo-résistances, montage en pont de Wheastone alimenté en 5 V par le calculateur délivrant en retour une tension proportionnelle à la pression mesurée (787.5 mm Hg U sortie 4.75 V, 600 mm Hg 3.45V, 400 mg 2.10 V), 2 thermistances (compensation des écarts dus à la température).

Voici un document qui parle de ce capteur.
Capteur de pression absolue de type capacitif (pressostat de réfrigération, moteur PSA DW10).

Monté sur le circuit de réfrigération, en amont de l'évaporateur, il mesure la pression du fluide frigorigène.
Il s'agit d'un capteur de pression absolue de type capacitif (mesure du changement de capacité entre deux électrodes).
Le capteur comprend un module de détection capacitive en céramique et un module de conditionnement des signaux qui convertit la variation de capacité en une variation de tension de sortie.
Comme dans un condensateur, la distance de séparation entre les électrodes influe sur la valeur de la capacité. En réponse à la pression appliquée, la valeur de séparation varie, entraînant une variation de la capacité.
Grâce à cette information, le calculateur de contrôle moteur :
- gère la vitesse de rotation du groupe moto-ventilateur,
- gère l'autorisation d'enclenchement du compresseur de réfrigération.

Bonjour.
Et bien mon condenseur est percé et j'essaie de forcer le compresseur en trompant l'électronique mais c'est plus compliqué que prévu. J'ai branché un potar, puis une batterie de 1,2 volt mais sans succès, enfin si : il y a enclenchement du ventilo condenseur en vitesse 2. loveliness:
J'ai aussi soudé 4 fils sur le calculateur : pour récupérer les info bobine relais clim et contact relais clim et pas de tension sur la bobine du relais clim, mais je peux piloter le compresseur avec les 2 fils du contact de clim.

A mon avis j'ai en plus un défaut sur le calculateur à supprimer via la fameuse valise puisque j'ai débranché le compresseur moteur tournant et cela semble générer un défaut DEF 1070.
Merci d'avance pour vos réponses.

Bonjour.
Oui en effet c'est pour un scenic 2 : mais rien dans la RTA concernant les valeurs : pour les 3 fils... il y a la masse et le +5v mais la question est : comment est le signal sur le 3ème fil ??
En effet certains forums parlent d'un signal pulsé ? Et je sais que certaines personnes sont très fortes là dessus sur ce forum.

Pour l'instant pas de pression dans le circuit clim car plus de gaz donc pas d'essais possible avec un oscillo entre la masse et le fil de retour à la carte de gestion.
Merci pour vos réponses.

Bonjour.

Capteur de pression clim automatique automobile : Comment fonctionne ce type de pressostat 3 fils ?
Merci.

Pour agrandir l'image, cliquez dessus.

Bonjour.
Retour sur cette panne et au final mon collègue formateur en froid doit commander un compresseur Sanyo pour le remplacer, mais vu que les budgets de l'AFPA sont dans le rouge : c'est pas gagné...

Mes stagiaires ont installé, en attendant dans la salle de classe : une Clim Soonko monosplit que nous avions en stock sur le plateau technique : on s'est aperçu que les split intérieurs ne sont pas compatibles avec la Soonko bisplit, même si les cartes et les télécommandes se ressemblent et ben ça ne communique pas.

Bonsoir.
Il s'agit bien d'un oscillo sur secteur classe 1 mais je n'ai pas de sonde différentielle qui rendrait ma sonde flottante comme mon oscillo numérique...

Bonjour.

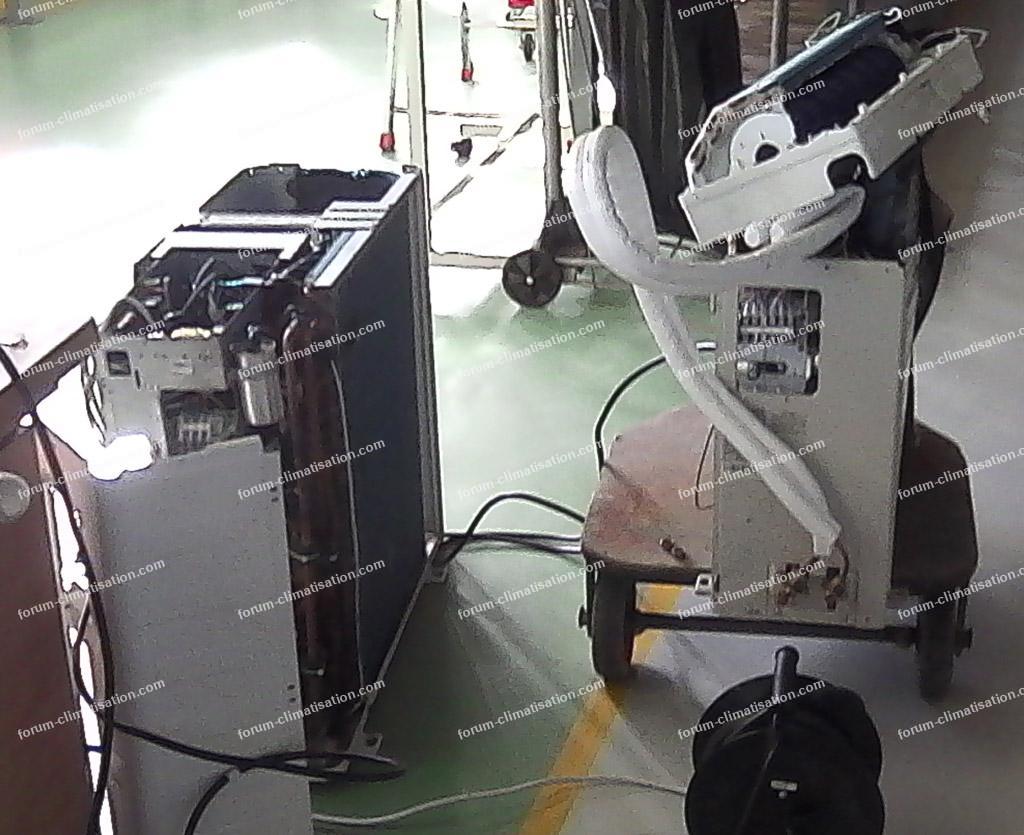

Alors aujourd’hui j'ai installé un oscilloscope classe 1 Hitachi 2X 40Mhz : masse sur le moins du 320 Volts continu... et la pointe de la sonde sur une phase : Et bilan disjonction dès la mise sous tension de la climatisation.
Tout cela via la sonde réductrice par 100 : tension maxi donnée par le fabricant : 2000 Volts maxi.
Si vous avez des propositions pour le câblage merci.

Bonjour.
J'ai commencé à mettre la masse de la sonde x100 sur le fil moins à gauche sur la carte des transistors et la sonde sur une des 3 phases à la droite de ce fil bleu.
Sur mon échelle de temps de manière à visualiser 22 ms de période : en effet il semble que l'afficheur me donne 45 Hz en fréquence maxi actuellement.

Pour agrandir l'image, cliquez dessus.

Bonsoir.
Entendu je recherche le 0 volt : pour l'instant je fais chou blanc : il y a des gros condo un peu partout : je regarde les plans et je fais des photos dès que j'ai un moment de libre.
Concernant la visualisation du courant : les résistances sont en place OK.

Bonjour.
Le signal du courant mesuré à l'oscillo me semble difficile à digérer pour l'instant.
Et je me suis rabattu sur la tension phase/phase que je mesure comme avec mon multimètre : U12, U23, U31, soit pour résumé : la pince crocodile sur une phase et la touche pointe sur une autre phase : Ce n'est pas comme cela qu'il faut faire ?
Cordialement.

Re,
Je pensais éventuellement à l'achat de cette sonde différentielle en kit fabriqué par Jacques Audet et qui n'est pas trop cher : il me dit qu'elle pourrait supporter 1000 V peak to peak.

Re.
Après réglage avec tournevis en plastique c'est pas mieux toujours 750 V peak to peak
La notice dit que maxi : 400 V RMS avec sonde X10 MAXI !!!!
Et échelle crête à crête : maxi 600 V avec 1:10.

Bonjour.
Et non je n'ai pas lu ma notice...... il y a bien cela d'indiqué sur mon personnal scope Velleman HPS5
Merci pour vos connaissances passionnantes.... une fois de plus.

Bonsoir.
J'ai utilisé mon oscillo Velleman pour visualiser les tensions avec ma sonde 1:10 et j'ai arrêté rapidement...
En effet la tension crête donne 719 Volts !!!! et j'ai peur d’être limite avec l'appareil en Peak to PIC.
Donc j ai acheté aujourd’hui une sonde 1:100 pour être plus à l'aise et 2KV.
J'espère pouvoir visualiser quelque chose pour un prix raisonnable au niveau des tensions et comparer avec mon oscillo Hitachi analogique.

Bonsoir.
La semaine prochaine j'essaie une visualisation de tension avec un oscillo classe 1 et un transfo d'isolement 220V/220V afin de visualiser ce que vous me dites : les impulsions de 340V qui doivent former ma fréquence de 8 à 45 Hz.

Pour agrandir l'image, cliquez dessus.

Bonjour.
Et bien il me reste quelques souvenirs de mon bac +2 en applications électroniques et il faut bien ça ...

Bonjour.

Donc cela fonctionne maintenant avec ces 3 résistances en parallèle.
En revanche pour le signal avec l'oscillo j'ai du mal... à interpréter l'image.

Pour agrandir les images, cliquez dessus.

Bonjour.
Oui ce sont des résistances comme des sucres blancs... de 0,1 ohms et 10 W avec la possibilité de fixer un radiateur en alu pour dissiper.
En effet l'achat d'une sonde de courant ne sera pas pour tout de suite, j'ai d'autres priorités.

Bonsoir.
J'ai installé ce matin 3 résistances de 0,2 ohms chacune mais l'électronique ne démarre pas le compresseur.
Cela fait comme avec l'ancien compresseur : on a des petites impulsions de 8 Hz et plus rien...
Donc je n'ai pas pu installer l'oscillo en parallèle sur chaque résistance...

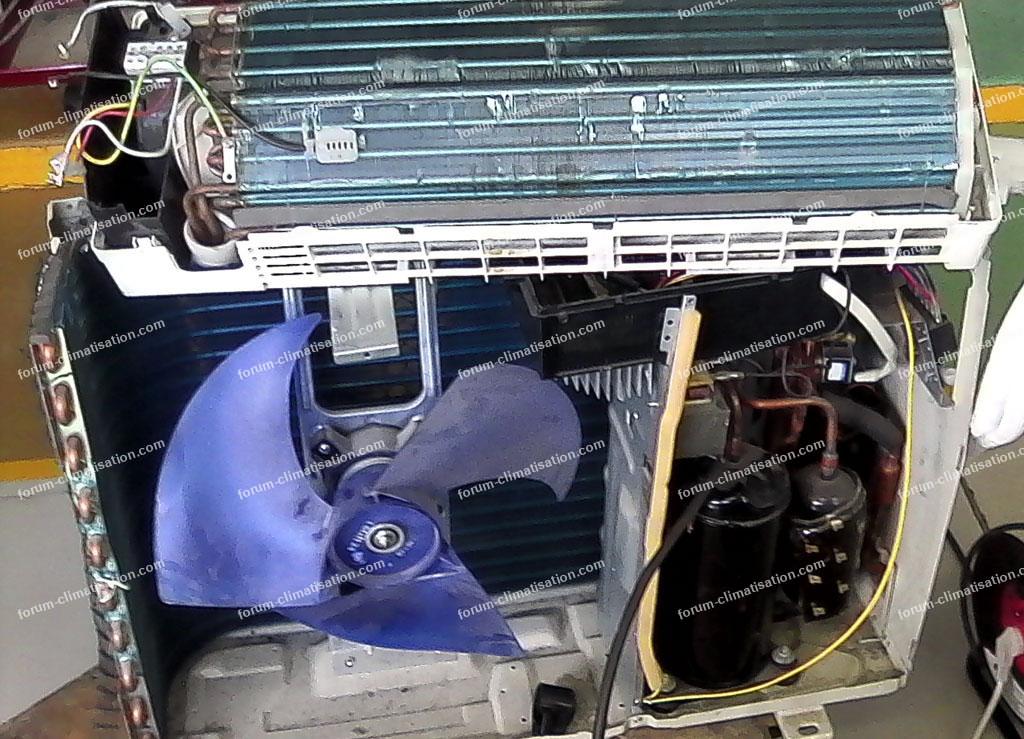

Voici les photos :
Pour agrandir les images, cliquez dessus.

Bonjour.

Et bien j'ai la réponse à ma question : quelle est la panne ?
Et bien il s'agit du compresseur Sanyo qui est HS.
J'ai déposé la clim cette semaine et j'ai débranché le compresseur comme lorsque j'ai fait les essais avec les 3 lampes en couplage étoile.

A la place des 3 lampes j'ai mis un compresseur de clim qui trainait à l'atelier... et là la fréquence est montée à 45 Hz, ça marche.
Je voudrais tout de même visualiser le courant et voir la différence entre les 2 matériels cette semaine.
Je vous poste des photos.
Merci.

Bonjour.
Oui tout est OK de ce côté là : vous pensez que je m'oriente vers un changement de compresseur ?
Comment visualiser le courant à l'oscilloscope ?
Merci.

Bonjour.

Plus de chaud ni de froid sur ce climatiseur... pas de code erreur sur unité intérieure ou extérieure : en revanche le compresseur se lance sous 8 Hz puis repasse à 0 Hz.
J'ai installé 3 lampes 220V couplées en étoile à la place du compresseur et là l'afficheur reste à 8 Hz tout le temps : et on voit les lampes scintillées.
Je ne comprends pas ce qui se passe...
Cordialement.

Bonsoir.
Bien je reviens sur cette panne car depuis 2017 rien n'a bougé.
Je vais déposer les cartes et contrôler les tensions car le compresseur est coupé malgré le ventilo extérieur.
Cordialement.

Bonsoir.

De notre côté on a prévenu le formateur de l'atelier : il est le responsable de la formation.

Et puis moi cela me rappelle des souvenirs : où je travaillais lors des contrôles électriques annuels du bâtiment recevant du public : Dekra me signale une Sorbonne de laboratoire en défaut 60V... il me semble.
Dekra respecte la procédure met une non conformité à résoudre en urgence...
Les prises ondulées et prises non secourues à proximité de la Sorbonne étaient sans défaut car sur d'autres disjoncteurs... bref : je condamne le matériel et j'explique la chose au technicien de labo qui bossait sur la Sorbonne.

Et ben, je me suis fait remonter les bretelles par 2 fonctionnaires responsables, eux du matériel du labo : car j'avais fait part du danger au personnel (enfin remonter les bretelles par derrière... car ces gens ne savent faire que ça avec leur 3000 euros par mois X2 : ils nous bouffent notre paie).

Alors maintenant j’évite les sirènes et gyrophare.
Cordialement.

Bonjour.

Oui le n°10 c'est bien moi mais mon nom matsubara a disparu.... je ne sais pas pourquoi.

Nous avons tout débranché dans l'atelier : les PAC les chaudières, la clim Soonko etc.
Et le formateur a appelé le service technique du site et il y a un défaut qui se balade sur le réseau et qui revient et ils ne savent pas pourquoi... et on voit : sur le voltmètre RMS ou non RMS : qu'en mode AC on passe de 6 ou 7 volts à 73 V pendant quelques minutes.

Mon collègue a pris le jus sur une chaudière hybride Chaffoteaux 30KW et je ne le croyais pas : je lui ai dit que ce devait être de l'électricité statique mais quelques jours après on s'est aperçu de ce défaut de potentiel : 73V entre Terre et Neutre et pratiquement 300 volts entre phase et terre !
Et comme la peau commence à conduire l’électricité dès 60 Volts : il a pris le jus... Et le comble c'est que sur ma chaudière hybride gaz (en bus liaison avec une PAC), j'avais des coupures de flamme et qu'on ne comprenait pas pourquoi : donc pendant 4 semaines, et bien, on a changé des organes : changement de sonde de ionisation et de carte mère et de bloc gaz et re-réglage CO2 : on a compris que le courant de ionisation de 10 microampères était perturbé par ces 73V : lorsqu'un jeune en formation comme moi a eu la bonne idée de vérifier cette mesure terre neutre avec son appareil RMS en volt AC.

Et à ce moment la chaudière perdait la flamme du brûleur et défaut perte ionisation.
Après concernant le régime de neutre, je ne sais pas : c'est au service technique de gérer ces défauts, ils sont habilités par leur employeur.
On sait que ce n'est pas imputable à nos matériels : c'est en amont de l'installation mais où ???

Dès la mise sous tension j'ai l'information sur unité extérieure : "0" sur un, l'afficheur 7 segments et autre nouvelle 70 volts entre terre et neutre sur l'ensemble du bâtiment...
Qu'en pensez-vous ?
Merci.

Bonsoir.

J'ai trouvé un schéma de carte électronique correspondant à ce modèle et une documentation que je vous proposerai cette semaine mais il faut que je la scanne.
Cordialement.

Références unités intérieures SKM-026DCIMX01 avec 9000 à 11000 BTU.

Bonjour.

Oui j'ai une formation de frigoriste et un multimètre OK mais je ne suis qu'un petit frigoriste.
Je vous transmets les photos, merci d'avance.
Cordialement.

Bonsoir.

Merci pour votre réponse rapide : c'est un bisplit au R410A
J'ai la référence : SKE 053DCI X01
Je regarde ce que je peux vous proposer comme information en plus.
Bien cordialement.

Bonsoir.

Le compresseur ne démarre plus...
Sur la carte avec l'afficheur 7 segments, de l'unité extérieure, qui clignote : 8 flashs courts et un 9ème long...
J'appuie par impulsion successive sur le petit bouton CHECK de la carte de l'unité extérieure : affiche 0 puis 2 puis 77 puis 76 puis 0 puis 38 puis 32 puis 6 puis retour à 0.
D'avance merci car je ne trouve pas de documentation.
