Questions Forum Dépannage Climatisation : Clim Daikin ATX35 ailettes turbine cassées
Bonjour à tous.
J'ai une clim Daikin ATX35
En voulant nettoyer la turbine j'ai cassé des ailettes, maintenant elle fait énormément de bruit à cause des vibrations que cela a entraîné.
J'aurais besoin d’aide pour démonter celles-ci, je n'ai rien trouvé sur internet.
Merci d'avance à tous.
J'ai une clim Daikin ATX35
En voulant nettoyer la turbine j'ai cassé des ailettes, maintenant elle fait énormément de bruit à cause des vibrations que cela a entraîné.
J'aurais besoin d’aide pour démonter celles-ci, je n'ai rien trouvé sur internet.
Merci d'avance à tous.
25 avril 2018 à 18:49
Réponse 1 du forum climatisation Bricovidéo
Invité
Clim Daikin ATX35 ailettes turbine cassées
Invité
Bonjour,
Dans un premier temps il faudra enlever la partie en plastique de l'unité en enlevant les différentes vis cachées sous la façade amovible, sous les porte-filtres.
Il suffira alors de tirer doucement vers vous tout en soulevant pour déclipser les 3 fixations au dessus de l'unité.
Vous verrez alors l'évaporateur (l'échangeur de couleur bleue ou gris selon les séries), quelques vis de part et d'autre permettent de le déplacer.
Attention, l'évaporateur est relié par des tubes de cuivre qui sont sous pression, il convient donc lors de cette manipulation d'être attentif à ne pas pincer, plier ou vriller ces tubes.
En soulevant délicatement l'évaporateur du côté gauche, vous aurez accès au ventilateur tangentiel.
Celui-ci est encore maintenu par une vis à l'axe du moteur électrique, accessible par la sortie d'air sur la droite.
Un trou est pratique dans le ventilateur pour défaire cette vis.
Cordialement.
Dans un premier temps il faudra enlever la partie en plastique de l'unité en enlevant les différentes vis cachées sous la façade amovible, sous les porte-filtres.
Il suffira alors de tirer doucement vers vous tout en soulevant pour déclipser les 3 fixations au dessus de l'unité.
Vous verrez alors l'évaporateur (l'échangeur de couleur bleue ou gris selon les séries), quelques vis de part et d'autre permettent de le déplacer.
Attention, l'évaporateur est relié par des tubes de cuivre qui sont sous pression, il convient donc lors de cette manipulation d'être attentif à ne pas pincer, plier ou vriller ces tubes.
En soulevant délicatement l'évaporateur du côté gauche, vous aurez accès au ventilateur tangentiel.
Celui-ci est encore maintenu par une vis à l'axe du moteur électrique, accessible par la sortie d'air sur la droite.
Un trou est pratique dans le ventilateur pour défaire cette vis.
Cordialement.
25 avril 2018 à 20:35
Réponse 2 du forum climatisation Bricovidéo
Clim Daikin ATX35 ailettes turbine cassées
Bonjour.
Ça c'est malin !
Ce qu'il faudrait faire dans un 1er temps serait de commencer le démontage, un conseil prendre photos.
1) enlever les filtres et le cache filtres
2) démonter le capot généralement 2 ou trois vis
3) hors tension démonter toute la partie électrique le boitier noir à droite, alim sondes etc.
4) démonter le cache moteur un cerclage blanc entourant le caoutchouc du moteur
5) démonter les volets de soufflage
6) démonter les grille et les volets directionnels
7) à droite de la volute il y a un passage ou avec une lampe pour mieux voir, il y a une vis cruci ou six pans la dévisser elle serre la volute sur l"axe du moteur
8) déloger le moteur
9) enlever la volute en l'inclinant, le passage peut être étroit entre la batterie, si celle-ci ne sort pas regarder sur la gauche sur l'axe volute s'il n'y a pas un cerclage à démonter.
Essayez jusque là si complications on verra plus tard avec des photos ce serait bien.
Ça c'est malin !
Ce qu'il faudrait faire dans un 1er temps serait de commencer le démontage, un conseil prendre photos.
1) enlever les filtres et le cache filtres
2) démonter le capot généralement 2 ou trois vis
3) hors tension démonter toute la partie électrique le boitier noir à droite, alim sondes etc.
4) démonter le cache moteur un cerclage blanc entourant le caoutchouc du moteur
5) démonter les volets de soufflage
6) démonter les grille et les volets directionnels
7) à droite de la volute il y a un passage ou avec une lampe pour mieux voir, il y a une vis cruci ou six pans la dévisser elle serre la volute sur l"axe du moteur
8) déloger le moteur
9) enlever la volute en l'inclinant, le passage peut être étroit entre la batterie, si celle-ci ne sort pas regarder sur la gauche sur l'axe volute s'il n'y a pas un cerclage à démonter.
Essayez jusque là si complications on verra plus tard avec des photos ce serait bien.
25 avril 2018 à 20:57
Réponse 3 du forum climatisation Bricovidéo
Clim Daikin ATX35 ailettes turbine cassées
Merci pour vos réponses très précieuses, je vous tiens au courant dès que j'ai le temps, sûrement ce week-end avec des photos...
En espérant bien sûr trouver la turbine de mon modèle par la suite.
En espérant bien sûr trouver la turbine de mon modèle par la suite.
25 avril 2018 à 21:09
Réponse 4 du forum climatisation Bricovidéo
Clim Daikin ATX35 ailettes turbine cassées

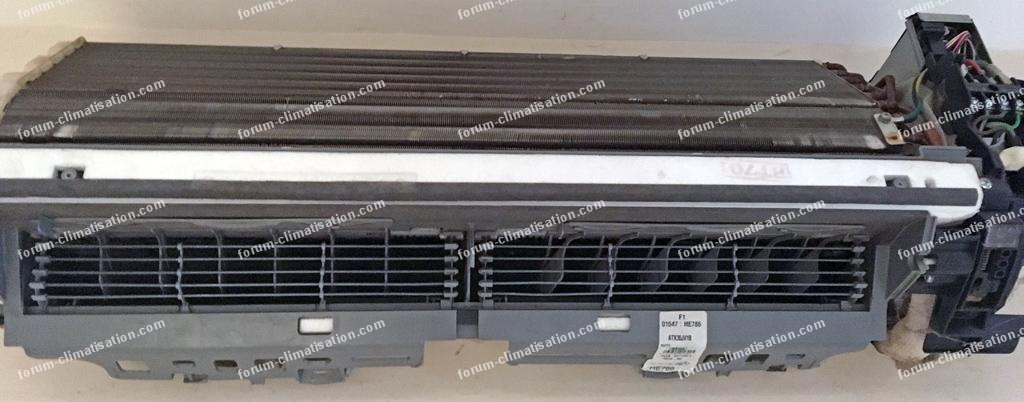

Je vous joins une photo.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
26 avril 2018 à 07:21
Réponse 5 du forum climatisation Bricovidéo
Clim Daikin ATX35 ailettes turbine cassées
Bonjour.
En fait il faut retirer le bac condensat qui se trouve sous la batterie.
Donc si tout va bien il n'est pas nécessaire de démonter les grilles et les petites ailettes car c'est tout un ensemble.
Il doit y avoir des vis cruciforme sur les côtés.
En fait il faut retirer le bac condensat qui se trouve sous la batterie.
Donc si tout va bien il n'est pas nécessaire de démonter les grilles et les petites ailettes car c'est tout un ensemble.
Il doit y avoir des vis cruciforme sur les côtés.
26 avril 2018 à 11:14
Réponse 6 du forum climatisation Bricovidéo
Clim Daikin ATX35 ailettes turbine cassées
Voilà où j'en suis je ne trouve plus de vis je suis perdu.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
26 avril 2018 à 18:12
Réponse 7 du forum climatisation Bricovidéo
Clim Daikin ATX35 ailettes turbine cassées
Bonjour.
Parfois il faut enlever le protège gouttes au dessus du moteur.
Mais normalement la vis qui tient le cerclage moteur est en bas devant vous au niveau du bac condensat.
S'il n'y en pas c'est simplement un clips, attention de ne pas le casser.
Ce que je crains le plus et d’après votre photo, est que le bac soit un ensemble avec la carcasse qui permet de fixer votre UI au mur. Si c'est le cas.
Donc à confirmer de votre part avec photos si nécessaire, là il va falloir appeler un frigoriste afin de ramener le gaz à votre UE et démonter l'ensemble de votre UI, la déconnecter électriquement et frigorifiquement.
En attente.
Parfois il faut enlever le protège gouttes au dessus du moteur.
Mais normalement la vis qui tient le cerclage moteur est en bas devant vous au niveau du bac condensat.
S'il n'y en pas c'est simplement un clips, attention de ne pas le casser.
Ce que je crains le plus et d’après votre photo, est que le bac soit un ensemble avec la carcasse qui permet de fixer votre UI au mur. Si c'est le cas.
Donc à confirmer de votre part avec photos si nécessaire, là il va falloir appeler un frigoriste afin de ramener le gaz à votre UE et démonter l'ensemble de votre UI, la déconnecter électriquement et frigorifiquement.
En attente.
27 avril 2018 à 10:19
Réponse 8 du forum climatisation Bricovidéo
Clim Daikin ATX35 ailettes turbine cassées
Merci de votre attention, j’ai pas tout compris mais je vais regarder de plus près, en fait je ne sais ce que je dois ôter.
27 avril 2018 à 13:23
Réponse 9 du forum climatisation Bricovidéo
Invité
Clim Daikin ATX35 ailettes turbine cassées
Invité
Bonjour,
En retirant le moteur, je verrais bien de la tirer par le côté s'il y a la place pour retirer la turbine, côté palier à l’opposé il n'y a sans doute pas la place de la turbine.
Dans ce cas là, il faut au moins la longueur de l'unité en plus du côté droit.
Salutations.
En retirant le moteur, je verrais bien de la tirer par le côté s'il y a la place pour retirer la turbine, côté palier à l’opposé il n'y a sans doute pas la place de la turbine.
Dans ce cas là, il faut au moins la longueur de l'unité en plus du côté droit.
Salutations.
27 avril 2018 à 17:27
Réponse 10 du forum climatisation Bricovidéo
Clim Daikin ATX35 ailettes turbine cassées
OK merci je vais voir, le problème c'est que je ne vois aucune vis pour retirer le moteur.
Je ferai d’autres photos demain.
Je ferai d’autres photos demain.
27 avril 2018 à 18:15
Réponse 11 du forum climatisation Bricovidéo
Clim Daikin ATX35 ailettes turbine cassées
Bon beh après beaucoup de sueur je suis plutôt fier de moi !
Merci à tous.
Il me reste plus qu à retrouver le même modèle j'espère le trouver.
Pour agrandir l'image, cliquez dessus.
Merci à tous.
Il me reste plus qu à retrouver le même modèle j'espère le trouver.
Pour agrandir l'image, cliquez dessus.
03 mai 2018 à 17:58
