Plus d'électricité splits climatiseur Atlantic

9503

Question Dépannage Forum Climatisation : Plus d'électricité splits climatiseur Atlantic

Liboun
Membre inscrit

4 messages

Bonjour.

J'ai une climatisation réversible Atlantic 10kW avec 5 splits : AOYG36LBLA5.
Suite à une mauvaise manipulation, j'ai fait un court-circuit sur la pompe de reprise d'un des splits.
Malheureusement, depuis, aucun des 5 autres splits ne fonctionne.
Seul le groupe extérieur est alimenté.

J'ai vérifié les fusibles de la carte et ils sont en bon état.
J'ai peur que la carte elle-même soit endommagée.
Auriez-vous une idée de ce qui pourrait causer ce problème ?
Merci.

11 juillet 2024 à 23:09

Réponse 1 forum climatisation climatiseurs

Plus d'électricité splits climatiseur Atlantic

Dom-Aom
Membre inscrit

7 958 messages

Bonjour.

Sur le groupe, vous avez l'arrivée secteur et presque immédiatement les départs vers les splits. Quelle tension mesurez-vous entre phase et neutre de ces départs? Il n'y a aucun traitement électrique entre arrivée et départs, hormis un fusible, qui peut être soit sur une carte, soit à proximité des borniers, sur un support lui-même fixé sur la tôle.

12 juillet 2024 à 07:19

Réponse 2 forum climatisation climatiseurs

Plus d'électricité splits climatiseur Atlantic

PL
Membre inscrit

13 462 messages

Bonjour.

Suite à cette mauvaise manipulation oui, il est possible d'avoir endommagé la carte.
Une photo recto/verso de celle-ci pourrait aider Dom-Aom à vous aider.

12 juillet 2024 à 08:39

Réponse 3 forum climatisation climatiseurs

Plus d'électricité splits climatiseur Atlantic

Liboun
Membre inscrit

4 messages

Bonjour.

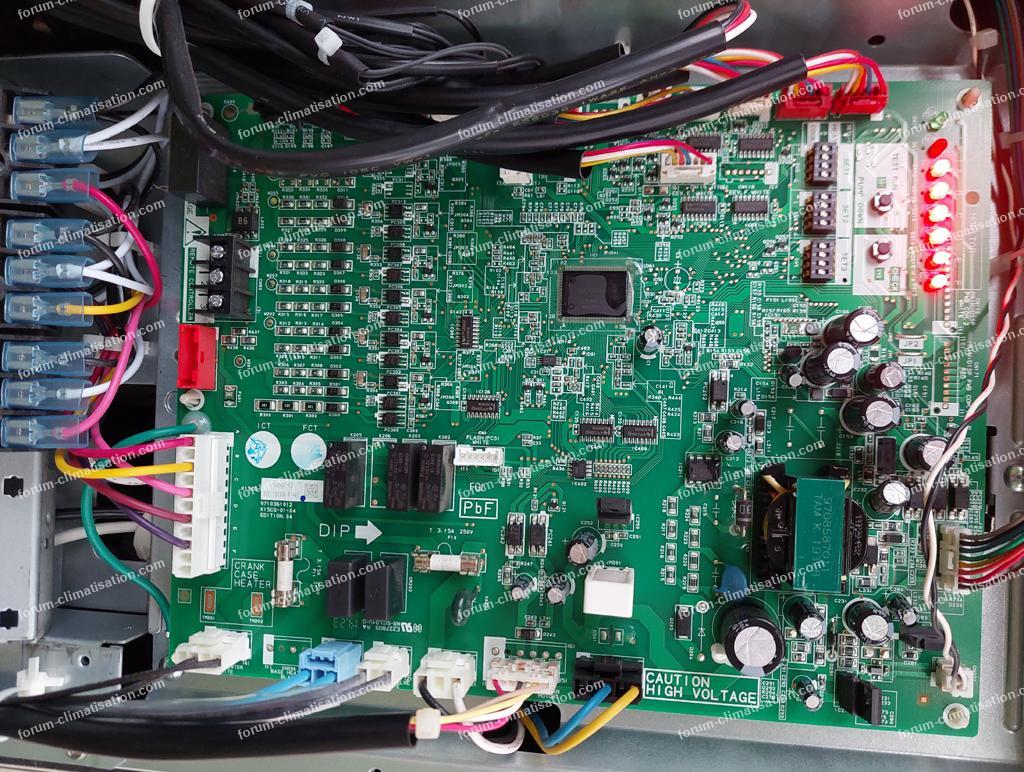

Voici une photo de la carte.

Pour agrandir l'image, cliquez dessus.

12 juillet 2024 à 11:17

Réponse 4 forum climatisation climatiseurs

Plus d'électricité splits climatiseur Atlantic

Dom-Aom
Membre inscrit

7 958 messages

Après téléchargement du bouquin de cette machine, il s'avère que le secteur arrive sur une petite carte dite "filter pcb", sur laquelle il y a pas moins de 4 fusibles! L'un d'eux est certainement affecté aux UI. Suivez les 2 fils phase et neutre pour localiser cette carte.

12 juillet 2024 à 12:28

Réponse 5 forum climatisation climatiseurs

Plus d'électricité splits climatiseur Atlantic

Liboun
Membre inscrit

4 messages

Bonjour.
Merci à tous pour vos réponses.

J'ai pris le temps d'ouvrir complètement l'unité extérieur et de contrôler tous les fusibles même les plus cachés et c'était évidement le dernier ...
Un simple fusible de 10 A .
Je suis soulagé que ça ne soit pas là carte ....

27 juillet 2024 à 08:52
