Question Dépannage Climatisation : 2 splits ne fonctionnent pas climatiseur Hitachi RAK 25QH8 (W)
Bonjour.
J'ai une climatisation Hitachi RAK 25QH8 (W) avec 3 modules intérieurs.
2 ne fonctionnent pas (aucune réaction à la télécommande) et 1 fonctionne normalement.
J'ai testé la tension de sortie des 3 modules sur le groupe extérieur, j'en ai bien un seul qui a 35 V DC.
J'ai remarque que les 2 qui ne fonctionnent pas sont reliés sur la même broche 4 connecteurs sur la carte de puissance, celui qui fonctionne est tout seul.
Est-ce que cela vient bien de la carte de puissance, ou cela peut aussi venir de la carte de commande, ou d'un élément mécanique qui crée une surtension sur ma carte, pouvant donc recommencer si je change la carte.
Je ne suis pas électricien, ni électronicien, si je peux le faire moi et faire des économies, ça serait cool.
En vous remerciant pour les conseils
J'ai une climatisation Hitachi RAK 25QH8 (W) avec 3 modules intérieurs.
2 ne fonctionnent pas (aucune réaction à la télécommande) et 1 fonctionne normalement.
J'ai testé la tension de sortie des 3 modules sur le groupe extérieur, j'en ai bien un seul qui a 35 V DC.
J'ai remarque que les 2 qui ne fonctionnent pas sont reliés sur la même broche 4 connecteurs sur la carte de puissance, celui qui fonctionne est tout seul.
Est-ce que cela vient bien de la carte de puissance, ou cela peut aussi venir de la carte de commande, ou d'un élément mécanique qui crée une surtension sur ma carte, pouvant donc recommencer si je change la carte.
Je ne suis pas électricien, ni électronicien, si je peux le faire moi et faire des économies, ça serait cool.
En vous remerciant pour les conseils
11 juillet 2024 à 16:18
Réponse 1 forum climatisation climatiseurs
2 splits ne fonctionnent pas climatiseur Hitachi RAK 25QH8 (W)
Bonjour.
C'est la référence de l'UE qu'il faut donner et non celle d'une UI.
C'est la référence de l'UE qu'il faut donner et non celle d'une UI.
11 juillet 2024 à 17:44
Réponse 2 forum climatisation climatiseurs
2 splits ne fonctionnent pas climatiseur Hitachi RAK 25QH8 (W)
Bonjour, ça sent une mauvaise installation, suite à la demande de Dom-Aom nous attendons votre retour.
11 juillet 2024 à 18:02
Réponse 3 forum climatisation climatiseurs
2 splits ne fonctionnent pas climatiseur Hitachi RAK 25QH8 (W)

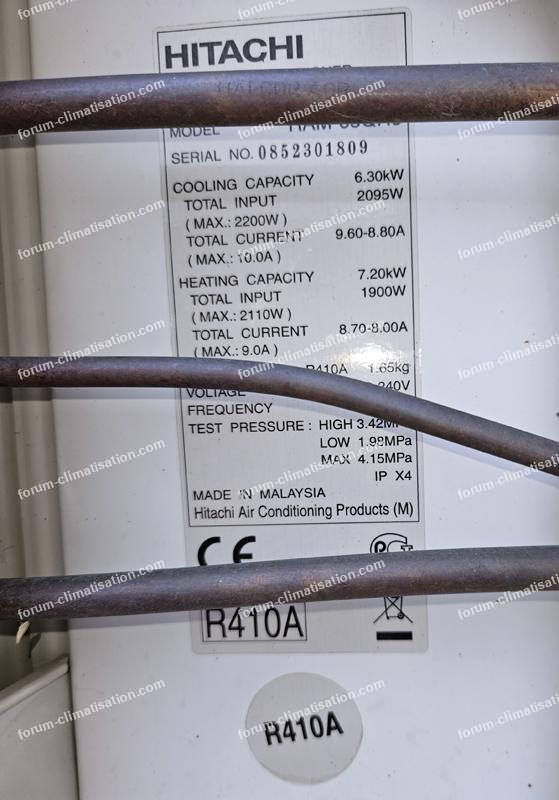

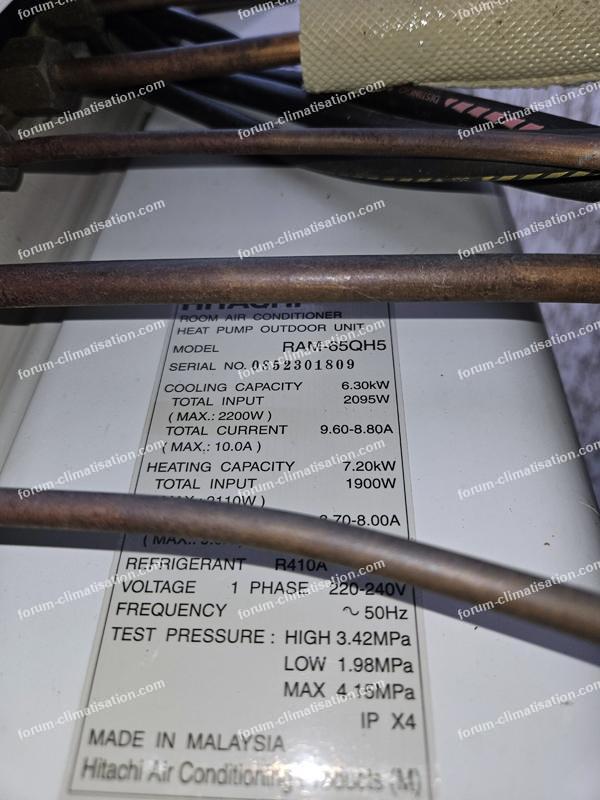

Bonjour, voici des photos de l'UE.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
12 juillet 2024 à 19:02
Réponse 4 forum climatisation climatiseurs
2 splits ne fonctionnent pas climatiseur Hitachi RAK 25QH8 (W)
Bonjour.
Nous voyons 4 tubes, donc cela serait un bi-split.
Cependant, vous dites qu'il y a 3 unités intérieures ?
Nous voyons 4 tubes, donc cela serait un bi-split.
Cependant, vous dites qu'il y a 3 unités intérieures ?
13 juillet 2024 à 10:04
Réponse 5 forum climatisation climatiseurs
2 splits ne fonctionnent pas climatiseur Hitachi RAK 25QH8 (W)
Bonjour.
PL, la photo est partielle.
Dom, dans votre cas, un des régulateurs d'alimentation à découpage est mort, c'est un grand classique avec cette carte. C'est IC2, qui fournit le 35V aux UI 2 et 3. IC1 s'occupe de l'UI 1 et des tensions nécessaires pour faire fonctionner la carte. Je conseille à tous les internautes de le(s) remplacer par des STRF6654, plus robustes. Vous pouvez aussi remplacer IC1, qui fonctionne toujours sur votre carte, mais c'est vous qui voyez.
Ils sont dispo chez indipc.fr pour 8€ port compris. Au cas où les pièces reçues n'auraient pas les bonnes pliures de pattes, rendez-les conformes au composant mort.
PL, la photo est partielle.
Dom, dans votre cas, un des régulateurs d'alimentation à découpage est mort, c'est un grand classique avec cette carte. C'est IC2, qui fournit le 35V aux UI 2 et 3. IC1 s'occupe de l'UI 1 et des tensions nécessaires pour faire fonctionner la carte. Je conseille à tous les internautes de le(s) remplacer par des STRF6654, plus robustes. Vous pouvez aussi remplacer IC1, qui fonctionne toujours sur votre carte, mais c'est vous qui voyez.
Ils sont dispo chez indipc.fr pour 8€ port compris. Au cas où les pièces reçues n'auraient pas les bonnes pliures de pattes, rendez-les conformes au composant mort.
13 juillet 2024 à 13:54
Réponse 6 forum climatisation climatiseurs
2 splits ne fonctionnent pas climatiseur Hitachi RAK 25QH8 (W)
Bonjour.
En résumé, je dois acheter 2 STRF6654 et les remplacer sur la carte.
Ils sont situés où sur la carte, si c'est possible une petite flèche sur la photo ?
Je pense faire appel à un électronicien pour le remplacement et faire cela correctement.
Si mon problème est résolu après cela, je ne serai pas ingrat Dom-Aom, si je peux vous envoyer un cadeau, envoyez-moi un message en messagerie privée (MP) pour avoir votre adresse.
Cordialement.
En résumé, je dois acheter 2 STRF6654 et les remplacer sur la carte.
Ils sont situés où sur la carte, si c'est possible une petite flèche sur la photo ?
Je pense faire appel à un électronicien pour le remplacement et faire cela correctement.
Si mon problème est résolu après cela, je ne serai pas ingrat Dom-Aom, si je peux vous envoyer un cadeau, envoyez-moi un message en messagerie privée (MP) pour avoir votre adresse.
Cordialement.
15 juillet 2024 à 18:42
Réponse 7 forum climatisation climatiseurs
2 splits ne fonctionnent pas climatiseur Hitachi RAK 25QH8 (W)
Bonsoir.
Les 2 circuits se repèrent très facilement, ils sont montés sur des radiateurs en alu, et ic1 et ic2 sont écrits sur le circuit imprimé. Oui, vous changez les 2, ou au minimum IC2.
Merci pour votre proposition, mais je me nourris de la satisfaction des gens dépannés, quand ils la disent. Maintenant, rien ne vous empêchera de faire un versement à la cagnotte du forum, car sans ce forum vous seriez probablement contraint de passer par un homme de l'art, avec une facture de 500€ à la clef (déplacement, M-O, carte neuve plein pot...).
Cordialement, Dom.
Les 2 circuits se repèrent très facilement, ils sont montés sur des radiateurs en alu, et ic1 et ic2 sont écrits sur le circuit imprimé. Oui, vous changez les 2, ou au minimum IC2.
Merci pour votre proposition, mais je me nourris de la satisfaction des gens dépannés, quand ils la disent. Maintenant, rien ne vous empêchera de faire un versement à la cagnotte du forum, car sans ce forum vous seriez probablement contraint de passer par un homme de l'art, avec une facture de 500€ à la clef (déplacement, M-O, carte neuve plein pot...).
Cordialement, Dom.
15 juillet 2024 à 20:20
Réponse 8 forum climatisation climatiseurs
2 splits ne fonctionnent pas climatiseur Hitachi RAK 25QH8 (W)
Bonjour.
Je vous remercie et j'essaye, je ferai comme vous m'avez dit et j'aiderai le forum par un don.
Cordialement.
Je vous remercie et j'essaye, je ferai comme vous m'avez dit et j'aiderai le forum par un don.
Cordialement.
16 juillet 2024 à 15:47
Réponse 9 forum climatisation climatiseurs
2 splits ne fonctionnent pas climatiseur Hitachi RAK 25QH8 (W)
Bonjour.
Je vous remercie c'était bien ça.
Par contre j'ai raté complètement mes soudures, je vais essayer de trouver un électronicien pour les reprendre.
Pour info, les pattes du composant étaient inversées.
Comme promis je fais un don à la cagnotte et encore merci.
Cordialement.
Pour agrandir les images, cliquez dessus.
Je vous remercie c'était bien ça.
Par contre j'ai raté complètement mes soudures, je vais essayer de trouver un électronicien pour les reprendre.
Pour info, les pattes du composant étaient inversées.
Comme promis je fais un don à la cagnotte et encore merci.
Cordialement.
Pour agrandir les images, cliquez dessus.
19 juillet 2024 à 20:40
Réponse 10 forum climatisation climatiseurs
2 splits ne fonctionnent pas climatiseur Hitachi RAK 25QH8 (W)
Goude!
Effectivement, pour ce qui est des soudures, elles font un peu froid dans le dos... :-)
Vous auriez intérêt à gratter délicatement le vernis autour des soudures avec une pointe de cutter pour que le métal de la soudure s'étale un peu plus sur la piste. Attention à la soudure centrale de la 3ème photo, vous avez un décollement de la piste, il faudrait la gratter sur 1 cm puis la renforcer avec un petit fil, soudé sur toute la longueur de piste mise à nu.
Les soudures doivent s'élargir à leur base, et non faire comme une boule en suspension (soudure centrale 2ème photo). Et attention au quasi court-circuit entre 2 pistes, même photo (peut-être corrigé en photo 1).
Un nettoyage final à l'acétone permettrait de rendre l'ensemble propre.
Effectivement, pour ce qui est des soudures, elles font un peu froid dans le dos... :-)
Vous auriez intérêt à gratter délicatement le vernis autour des soudures avec une pointe de cutter pour que le métal de la soudure s'étale un peu plus sur la piste. Attention à la soudure centrale de la 3ème photo, vous avez un décollement de la piste, il faudrait la gratter sur 1 cm puis la renforcer avec un petit fil, soudé sur toute la longueur de piste mise à nu.
Les soudures doivent s'élargir à leur base, et non faire comme une boule en suspension (soudure centrale 2ème photo). Et attention au quasi court-circuit entre 2 pistes, même photo (peut-être corrigé en photo 1).
Un nettoyage final à l'acétone permettrait de rendre l'ensemble propre.
20 juillet 2024 à 08:21
