Question dépannage climatisation : Où acheter un condensateur pour une clim Zenith
Bonjour.
J'ai un condensateur sur une clim Zenith qui est HS.
Je voudrais le changer mais je n'arrive pas à trouver où je peux me le fournir.
Les références inscrites sur le condensateur cd 291 400v 820 µF
Merci de m'orienter.
J'ai un condensateur sur une clim Zenith qui est HS.
Je voudrais le changer mais je n'arrive pas à trouver où je peux me le fournir.
Les références inscrites sur le condensateur cd 291 400v 820 µF
Merci de m'orienter.
07 septembre 2015 à 12:15
Réponse 1 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
Sur ce site (réservé pros) vous avez plusieurs modèles :
http://fr.rs-online.com/web/c/passifs/condensateurs/condensateurs-aluminium/?applied-dimensions=4294138120,4294265186,4293989000&esid=cl_4294652264,cl_4294645056,cl_4294641722&m=1
Faites votre choix, notez la référence et achetez le sur le site www.rs-particuliers.com en recopiant la réf.
Mais êtes-vous sûr qu'il est mort? Ca a la vie dure, ce genre de bête...
Cordialement, Dom.
Sur ce site (réservé pros) vous avez plusieurs modèles :
http://fr.rs-online.com/web/c/passifs/condensateurs/condensateurs-aluminium/?applied-dimensions=4294138120,4294265186,4293989000&esid=cl_4294652264,cl_4294645056,cl_4294641722&m=1
Faites votre choix, notez la référence et achetez le sur le site www.rs-particuliers.com en recopiant la réf.
Mais êtes-vous sûr qu'il est mort? Ca a la vie dure, ce genre de bête...
Cordialement, Dom.
07 septembre 2015 à 14:10
Réponse 2 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Oui bonjour Dom, le condensateur a brûlé mais je viens de m'apercevoir que j'ai d'autres composants qui sont endommagés.
08 septembre 2015 à 16:38
Réponse 3 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ouille! Alors voir aussi pont de diodes, IGBT, grosse diode rapide (qui arrive sur le condo), fusible. Plus soudures qui auraient éventuellement souffert.
Cordialement, Dom.
Cordialement, Dom.
08 septembre 2015 à 17:43
Réponse 4 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
J'aurais besoin de votre aide pour retrouver la référence de certains composants qui sont endommagés.
Merci.
Mais je ne sais pas si vous recevez mes fichiers photos.
J'aurais besoin de votre aide pour retrouver la référence de certains composants qui sont endommagés.
Merci.
Mais je ne sais pas si vous recevez mes fichiers photos.
09 septembre 2015 à 11:15
Réponse 5 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
Pour envoyer vos photos : Proposer une réponse, utiliser la fonction ajouter nouveau fichier, puis suivre les instructions, à la fin faire un aperçu pour voir si les photos sont présentes, ensuite vous cliquez sur envoyer cette réponse).
Vous pouvez aussi nous les faire parvenir en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.
Pour envoyer vos photos : Proposer une réponse, utiliser la fonction ajouter nouveau fichier, puis suivre les instructions, à la fin faire un aperçu pour voir si les photos sont présentes, ensuite vous cliquez sur envoyer cette réponse).
Vous pouvez aussi nous les faire parvenir en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement.
09 septembre 2015 à 11:32
Réponse 6 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
J'ai trois composants qui ont brûlé je dois donc les changer.
J'ai pour référence hongfa HF2160
MZ8IIIAB400M
Celle-ci je ne vois pas trop elle est jaune 474(K) 250~275V IEC6084-14
J'ai essayé de retrouver ces références sur le site que vous m'avez donné mais je n'y arrive pas.
Merci de me guider.
Vincent
J'ai pour référence hongfa HF2160
MZ8IIIAB400M
Celle-ci je ne vois pas trop elle est jaune 474(K) 250~275V IEC6084-14
J'ai essayé de retrouver ces références sur le site que vous m'avez donné mais je n'y arrive pas.
Merci de me guider.
Vincent
09 septembre 2015 à 12:28
Réponse 7 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Le dernière réf est surement un condensateur de 0.47µF, mais il vaut mieux quand même envoyer des photos, quelque soit le moyen, surtout pour les 2 premières.
Cordialement, Dom.
Cordialement, Dom.
09 septembre 2015 à 13:55
Réponse 8 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Re,

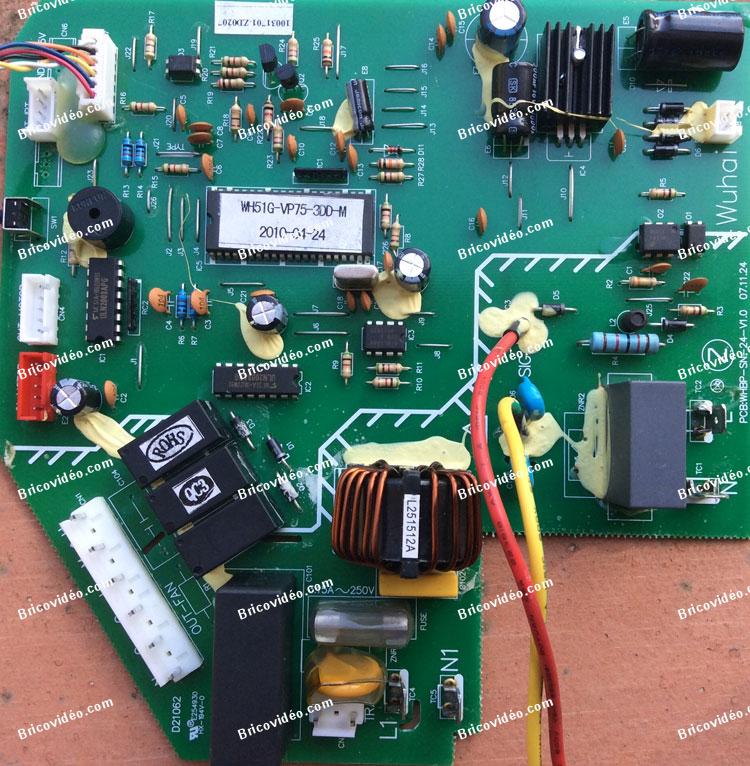

Voici la photo des composants de ma carte électronique clim Zenith.
Pour agrandir l'image, cliquez dessus.
Voici la photo des composants de ma carte électronique clim Zenith.
Pour agrandir l'image, cliquez dessus.
09 septembre 2015 à 14:07
Réponse 9 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
OK je viens de vous joindre une photo dites-moi si cela vous convient.
Merci. Dom
Merci. Dom
09 septembre 2015 à 14:21
Réponse 10 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Voir aussi question 2173 : Problème panne clim réversible Carrera
La MZxxx est une CTP, il y a un modèle équivalent chez RS :
http://www.rs-particuliers.com/Search.aspx?Terms=7062819&Page=0
La MZxxx est une CTP, il y a un modèle équivalent chez RS :
http://www.rs-particuliers.com/Search.aspx?Terms=7062819&Page=0
09 septembre 2015 à 14:21
Réponse 11 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
OK merci, par contre pour les deux autres auriez-vous une correspondance.
Merci.
Merci.
09 septembre 2015 à 14:31
Réponse 12 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
A priori dans votre histoire, le responsable semble le condo jaune. En brûlant et éclatant, il a dû abîmer les autres. Le Hongfa est un relais à fort pouvoir de coupure.
Est-ce que le trou de la MZ jouxtait la zone brûlée du condo? Si oui, les dommages de la MZ sont dus à cette proximité. Sinon, autre chose est mort dans la bécane.
Pour tester le relais (car il est probablement toujours bon), identifiez à l'ohmmètre les 2 broches pour lesquelles vous lisez entre 300 et 700 ohms. Sur ces 2 broches appliquez du 10/12V, il doit faire clac. Pendant qu'il colle, mettez l'ohmmètre sur les 2 cosses de la photo, vous devez lire quasiment 0, maximum 0.4 ohm.
Pour tester la MZ, enlevez les débris de plastique et/ou de cramé, et mesurez entre les broches, vous devez lire entre 50 et 150 ohms. Si oui, "fermez" le boîtier avec du scotch, elle est bonne pour le service.
Si l'un des 2 est HS, problème. Si les 2 sont bons, ressoudez les et faites un essai de la clim. Il y a de fortes chances pour qu'elle redémarre. Il ne restera plus qu'à trouver le condo pour le remplacer (il n'est pas hyper utile pour un essai).
Est-ce que le trou de la MZ jouxtait la zone brûlée du condo? Si oui, les dommages de la MZ sont dus à cette proximité. Sinon, autre chose est mort dans la bécane.
Pour tester le relais (car il est probablement toujours bon), identifiez à l'ohmmètre les 2 broches pour lesquelles vous lisez entre 300 et 700 ohms. Sur ces 2 broches appliquez du 10/12V, il doit faire clac. Pendant qu'il colle, mettez l'ohmmètre sur les 2 cosses de la photo, vous devez lire quasiment 0, maximum 0.4 ohm.
Pour tester la MZ, enlevez les débris de plastique et/ou de cramé, et mesurez entre les broches, vous devez lire entre 50 et 150 ohms. Si oui, "fermez" le boîtier avec du scotch, elle est bonne pour le service.
Si l'un des 2 est HS, problème. Si les 2 sont bons, ressoudez les et faites un essai de la clim. Il y a de fortes chances pour qu'elle redémarre. Il ne restera plus qu'à trouver le condo pour le remplacer (il n'est pas hyper utile pour un essai).
09 septembre 2015 à 14:53
Réponse 13 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ah oui, une photo du gros condo chimique m'intéresserait aussi. S'il est vraiment mort, alors il doit y avoir d'autres choses à changer... Une photo de la carte (ou des cartes) sera indispensable pour vous dire quoi mesurer pour faire un diagnostic... De préférence recto ET verso.
09 septembre 2015 à 14:57
Réponse 14 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Re,

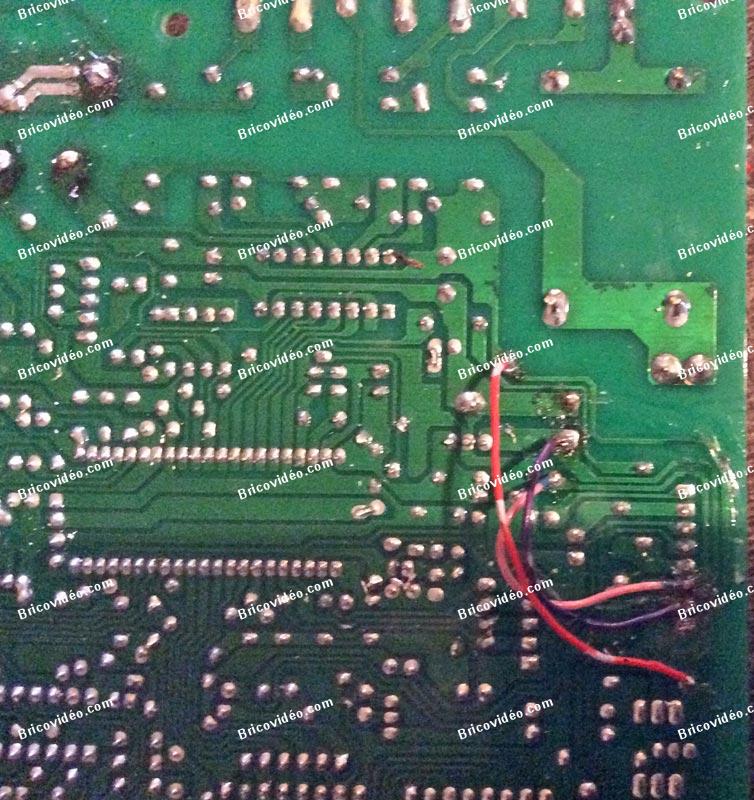

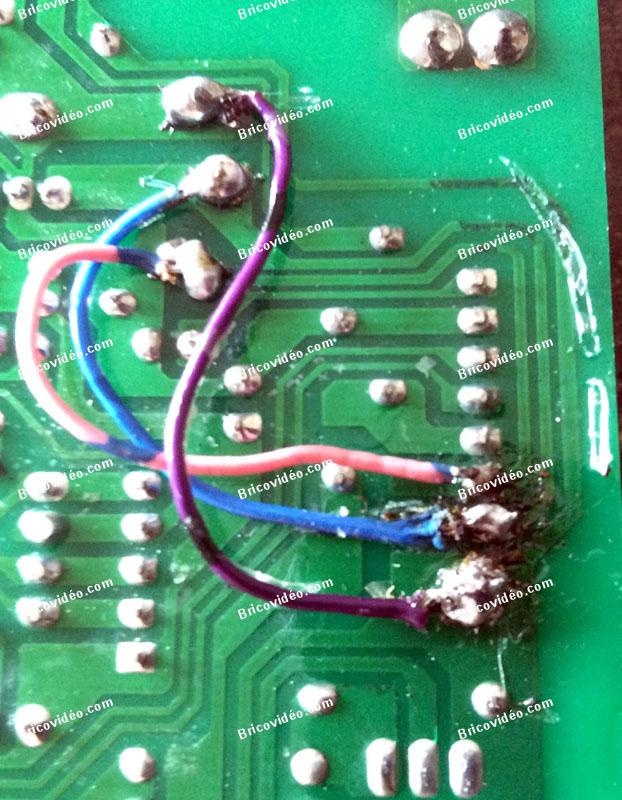

Suites des photos des composants et de la carte électronique de ma clim Zenith.
Pour agrandir les images, cliquez dessus.
Suites des photos des composants et de la carte électronique de ma clim Zenith.
Pour agrandir les images, cliquez dessus.
09 septembre 2015 à 16:32
Réponse 15 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ah oui, effectivement! Je retire ce que j'ai dit, le relais semble avoir vécu, ce qui n'était pas évident au post 8! Et il se pourrait qu'il soit à l'origine de la panne. Quand les contacts du relais deviennent résistifs, vu les 5 à 15 ampères qui passent dedans, ils se mettent à chauffer de manière exponentielle, jusqu'à créer des flammes. Quand le feu a finalement interrompu le passage du courant, alors la CTP chauffe à son tour en permanence jusqu'à ce qu'elle fonde partiellement. Le condensateur jaune devait être à proximité de l'un des deux, et il a claqué à son tour. Un gros fusible a dû fondre dans la foulée.
J'aurais bien aimé une photo recto verso de la carte d'où vous avez dessoudé les 3 composants, car je doute que ce soit sur l'une de celles qu'on voit ci-dessus.
Concernant le gros 820µ, je ne vois guère que des soudures bizarres, mais pas de signes de brûlure. Si vous persistez dans vos soupçons, mettez une photo qui montre le problème.
Tests à faire pour vérifier 2 composants. D'abord vérifier qu'il y a 0V aux bornes des 820µ. Puis tester 1/la diode rapide : A1 et A2 sont normalement reliés, mais il y a une diode entre A1 et K (à vérifier en mode "test de diode") 2/ l'IGBT : il ne doit pas y avoir de court-circuit (moins de 10 ohms) entre G et C, entre G et E, ni entre C et E.
Cordialement, Dom.
Pour agrandir l'image, cliquez dessus.
J'aurais bien aimé une photo recto verso de la carte d'où vous avez dessoudé les 3 composants, car je doute que ce soit sur l'une de celles qu'on voit ci-dessus.
Concernant le gros 820µ, je ne vois guère que des soudures bizarres, mais pas de signes de brûlure. Si vous persistez dans vos soupçons, mettez une photo qui montre le problème.
Tests à faire pour vérifier 2 composants. D'abord vérifier qu'il y a 0V aux bornes des 820µ. Puis tester 1/la diode rapide : A1 et A2 sont normalement reliés, mais il y a une diode entre A1 et K (à vérifier en mode "test de diode") 2/ l'IGBT : il ne doit pas y avoir de court-circuit (moins de 10 ohms) entre G et C, entre G et E, ni entre C et E.
Cordialement, Dom.
Pour agrandir l'image, cliquez dessus.
09 septembre 2015 à 22:00
Réponse 16 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photos reçues par email.

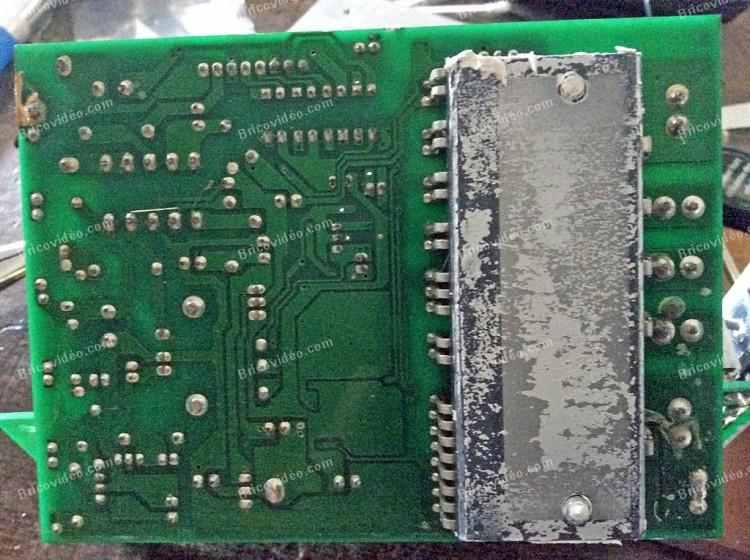

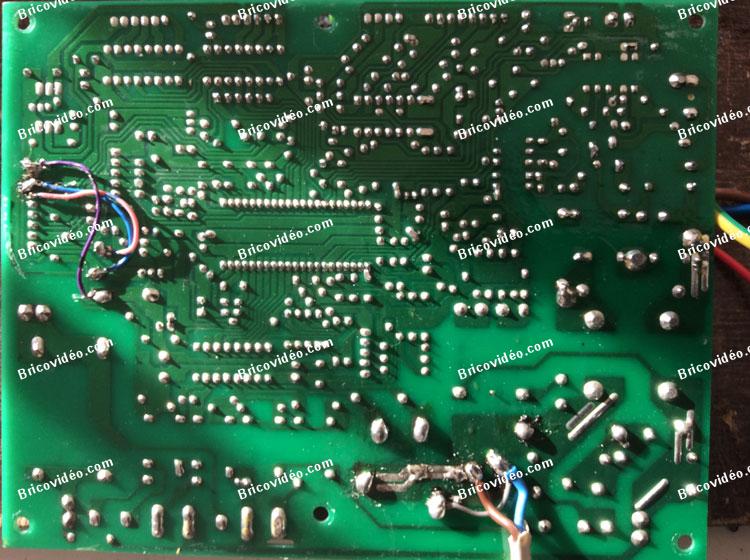

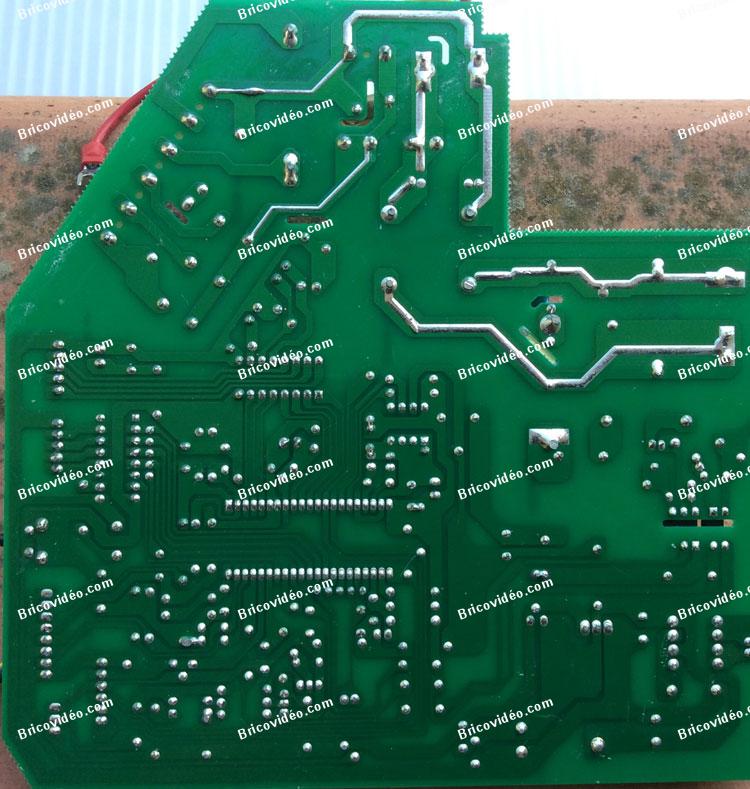

Bonjour, voici les 2 photos recto verso de la carte.
Cordialement.
Pour agrandir les images, cliquez dessus.
Bonjour, voici les 2 photos recto verso de la carte.
Cordialement.
Pour agrandir les images, cliquez dessus.
10 septembre 2015 à 09:00
Réponse 17 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour, pour les soudures bizarre ce sont les miennes car j'ai remplacé le condo défectueux.
Mon fer n'est pas au top.
Concernant les références que vous me donnez à tester A1et A2 ainsi que k et GCE, je ne les aies pas sur les cartes.
Mon fer n'est pas au top.
Concernant les références que vous me donnez à tester A1et A2 ainsi que k et GCE, je ne les aies pas sur les cartes.
10 septembre 2015 à 09:08
Réponse 18 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photos reçues par email.
Auriez-vous une référence à me donner concernant ces composants afin que je puisse les commander.
Pour agrandir l'image, cliquez dessus.
Celui-ci est difficile à trouver chez RS Online puis le remplacer par une équivalence.
Merci. Vincent.
Auriez-vous une référence à me donner concernant ces composants afin que je puisse les commander.
Pour agrandir l'image, cliquez dessus.
Celui-ci est difficile à trouver chez RS Online puis le remplacer par une équivalence.
Merci. Vincent.
10 septembre 2015 à 09:37
Réponse 19 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
La photo avec les A1, A2... c'est VOTRE photo sur laquelle j'ai indiqué les points à tester !!
Pour la capa, j'ai sélectionné quelques modèles dans lesquels choisir suivant l'encombrement.
http://fr.rs-online.com/web/c/passifs/condensateurs/condensateurs-polypropylene/?esid=cl_4294652264,cl_4294645056,cl_4294642120,cl_4294645201,cl_4294139738&m=1&aaaExp=Y&applied-dimensions=4294137284,4294561889,4293992334
Pour le relais, il va falloir que vous cherchiez vous même, car je n'ai pas les cotes, et puis comme on dit "aide toi..." :-) Il n'est pas impossible que vous ne trouviez pas la pièce d'origine, d'ailleurs RS ne fait pas la marque Hongfa. Dans ce cas, il va falloir en prendre une autre, par exemple celle-ci qui présente des cosses un peu cachées, et adapter un peu . Est-ce que 2 fils arrivaient sur les cosses, ou un seul?
http://fr.rs-online.com/web/p/relais-sans-accrochage/6996957/
Il y a d'autres sites sur lesquels vous pouvez fouiller : conrad, indipc, farnell, gotronic...
Bonne chance, Dom.
La photo avec les A1, A2... c'est VOTRE photo sur laquelle j'ai indiqué les points à tester !!
Pour la capa, j'ai sélectionné quelques modèles dans lesquels choisir suivant l'encombrement.
http://fr.rs-online.com/web/c/passifs/condensateurs/condensateurs-polypropylene/?esid=cl_4294652264,cl_4294645056,cl_4294642120,cl_4294645201,cl_4294139738&m=1&aaaExp=Y&applied-dimensions=4294137284,4294561889,4293992334
Pour le relais, il va falloir que vous cherchiez vous même, car je n'ai pas les cotes, et puis comme on dit "aide toi..." :-) Il n'est pas impossible que vous ne trouviez pas la pièce d'origine, d'ailleurs RS ne fait pas la marque Hongfa. Dans ce cas, il va falloir en prendre une autre, par exemple celle-ci qui présente des cosses un peu cachées, et adapter un peu . Est-ce que 2 fils arrivaient sur les cosses, ou un seul?
http://fr.rs-online.com/web/p/relais-sans-accrochage/6996957/
Il y a d'autres sites sur lesquels vous pouvez fouiller : conrad, indipc, farnell, gotronic...
Bonne chance, Dom.
10 septembre 2015 à 11:13
Réponse 20 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Pardonnez-moi je n'avais pas fait attention pour la photo.
Pour les tests j'ai bien 0 sur le condensateur.
CE = 5
GC = 25
GE = 6
A1et K = 5
A1etA2 = 2,5 pour les cosses les fils arrivaient sur les deux cosses.
Pour les tests j'ai bien 0 sur le condensateur.
CE = 5
GC = 25
GE = 6
A1et K = 5
A1etA2 = 2,5 pour les cosses les fils arrivaient sur les deux cosses.
10 septembre 2015 à 11:55
Réponse 21 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Alors OK, je vous pardonne! :-)
Quand vous dites 5, 6, etc c'est en calibre 200 ohms? Quand vous mettez ensemble les pointes de touche du multimètre, que lisez-vous? En général proche de 0, mais cela peut monter à 0.5 voire 1 ou 2 ohms si les fils sont résistifs ou l'appareil mal calibré en usine.
Si vraiment vous lisez des valeurs aussi faibles, alors l'IGBT est mort ainsi que la diode. Dessoudez-les (si possible avec un fer assez puissant) et remesurez-les. En tous cas ne faites pas votre commande tout de suite, il y aura probablement des lignes à ajouter. :-(
Quand vous dites 5, 6, etc c'est en calibre 200 ohms? Quand vous mettez ensemble les pointes de touche du multimètre, que lisez-vous? En général proche de 0, mais cela peut monter à 0.5 voire 1 ou 2 ohms si les fils sont résistifs ou l'appareil mal calibré en usine.
Si vraiment vous lisez des valeurs aussi faibles, alors l'IGBT est mort ainsi que la diode. Dessoudez-les (si possible avec un fer assez puissant) et remesurez-les. En tous cas ne faites pas votre commande tout de suite, il y aura probablement des lignes à ajouter. :-(
10 septembre 2015 à 13:23
Réponse 22 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Je viens de recalibrer le multimètre lorsque je fais touche j'ai valeur 0 en étant sur la position 1K.
Je vous redonne la valeur en inversant donc les fils car pas de testeur diodes.
G et C = 10 G et C = 2,5
C et E = 40 C et E = 1,5
G et C = 13 G et C = 40
A1 et K = 1,5 A1 et K = 40
A1 et A2 = 0
Je vous redonne la valeur en inversant donc les fils car pas de testeur diodes.
G et C = 10 G et C = 2,5
C et E = 40 C et E = 1,5
G et C = 13 G et C = 40
A1 et K = 1,5 A1 et K = 40
A1 et A2 = 0
10 septembre 2015 à 14:41
Réponse 23 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
J'ai bien l'impression que vous avez un multimètre à aiguille.
Si oui, pouvez-vous mettre une photo de la bête ? Je vous imaginais avec un petit numérique qu'on trouve partout en grande surface de bricolage.
Les interprétations de mesures varient suivant l'appareil. Par exemple, sur un appareil à aiguille, le calibre pourrait être "x1K" , dans ce cas il faut multiplier la lecture par 1000. Mais sur un numérique, le calibre 1K indique qu'on pourra mesurer entre 0 et 1000 ohms.
Je soupçonne donc que vos mesures soient des milliers d'ohms, ce qui change tout!! Merci de clarifier, si possible avec la photo.
Si oui, pouvez-vous mettre une photo de la bête ? Je vous imaginais avec un petit numérique qu'on trouve partout en grande surface de bricolage.
Les interprétations de mesures varient suivant l'appareil. Par exemple, sur un appareil à aiguille, le calibre pourrait être "x1K" , dans ce cas il faut multiplier la lecture par 1000. Mais sur un numérique, le calibre 1K indique qu'on pourra mesurer entre 0 et 1000 ohms.
Je soupçonne donc que vos mesures soient des milliers d'ohms, ce qui change tout!! Merci de clarifier, si possible avec la photo.
10 septembre 2015 à 19:02
Réponse 24 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photo reçue par email.
Voici la photo de mon multimètre.
Pour agrandir l'image, cliquez dessus.
Voici la photo de mon multimètre.
Pour agrandir l'image, cliquez dessus.
10 septembre 2015 à 19:36
Réponse 25 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Sinon on m'a prêté un multimètre digital mais je reste donc sur la position Ohm
A1 et A2 = 520 et 625 m
G et E = 9.88 k
G et C = 516 et 684 m
C et E = 506 et 690 m
A1 et A2 = 520 et 625 m
G et E = 9.88 k
G et C = 516 et 684 m
C et E = 506 et 690 m
10 septembre 2015 à 19:38
Réponse 26 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Il y a des incohérences dans vos mesures. La seule qui semble correcte c'est celle qui donne 9.88k, car il y a souvent une résistance de 10k entre G et E à cet endroit. Quand vous dites "520 et 625 m", cela veut-il dire 520m et 625m? Et dans ce cas est-ce "m" qui veut dire milli (millième de) ou "M" qui veut dire Méga (million de)? Mesurer des diodes avec un numérique est très aléatoire en mode ohmmètre, raison pour laquelle les constructeurs mettent souvent une position "test de diode". Dans votre cas, je soupçonne que ce soit un multimètre assez élaboré avec changement de calibre automatique, dans ce cas vous liriez des mégohms, ce qui se peut, cela dépend comment est conçu l'appareil. Je vais faire enrager tout le monde, mais il serait bon que vous mettiez une photo de cet appareil aussi.
D'autre part, vous dites plus haut qu'entre A1 et A2 il y a 0 ohm (ce qui me convient), ci-dessus vous dites "520 et 625 m", ou alors vous voulez dire (A1 ou A2) par rapport à K?...
Mon sentiment est que l'IGBT semble rescapé des flammes, la grosse diode aussi, mais il serait bon de le confirmer avec des tests fiables. Il est probable que votre numérique le permette, mais sa photo permettrait d'assurer le coup.
D'autre part, vous dites plus haut qu'entre A1 et A2 il y a 0 ohm (ce qui me convient), ci-dessus vous dites "520 et 625 m", ou alors vous voulez dire (A1 ou A2) par rapport à K?...
Mon sentiment est que l'IGBT semble rescapé des flammes, la grosse diode aussi, mais il serait bon de le confirmer avec des tests fiables. Il est probable que votre numérique le permette, mais sa photo permettrait d'assurer le coup.
11 septembre 2015 à 00:05
Réponse 27 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour et merci pour votre attention je vous fais part de nouvelles mesures donc en mode test diode.
A1 ET K fil rouge sur A1 = 397 un sigle v et à côté.
fil noir sur A1 = ol
A2 et K fil rouge sur A2 = 397 v
fil Noir sur A2 = il
G et C fil rouge sur G = ol
fil noir sur G = 576 v
C et E fil rouge sur C = ol
fil noir sur C = 421 v
A1 et A2 = 0 ohm
En espérant que cela ira. Cordialement.
A1 ET K fil rouge sur A1 = 397 un sigle v et à côté.
fil noir sur A1 = ol
A2 et K fil rouge sur A2 = 397 v
fil Noir sur A2 = il
G et C fil rouge sur G = ol
fil noir sur G = 576 v
C et E fil rouge sur C = ol
fil noir sur C = 421 v
A1 et A2 = 0 ohm
En espérant que cela ira. Cordialement.
11 septembre 2015 à 08:20
Réponse 28 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ben voilà, on y est enfin arrivé! IGBT et diode sont donc bons.
Bonne chance pour la suite. Dom.
Bonne chance pour la suite. Dom.
11 septembre 2015 à 09:28
Réponse 29 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Super merci beaucoup, je vais commander donc les composants précédents et reviendrai vers vous lorsque ce sera fait en un Grand merci pour votre attention ainsi que votre patience.
Sawadee khap khap Khun krap
Sawadee khap khap Khun krap
11 septembre 2015 à 09:39
Réponse 30 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photo reçue par mail. Multimètre digital prêté.
OK donc.
Je vais refaire des mesures en mode diode mais le sens du fil a une importance.
Pour agrandir l'image, cliquez dessus.
OK donc.
Je vais refaire des mesures en mode diode mais le sens du fil a une importance.
Pour agrandir l'image, cliquez dessus.
11 septembre 2015 à 12:47
Réponse 31 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ouh là, je ne parle pas asiatique couramment!...
Pour le relais, attention, la référence que je vous ai donnée en post 19 n'est pas forcément la meilleure. Si vous en avez la possibilité, essayez de trouver la vraie référence, pour plus de simplicité au remontage.
http://de.futureelectronics.com/de/technologies/electromechanical/relays/signal-relays/Seiten/4005087-HF2160-1A-12DE%28257%29.aspx?IM=0
Ou sur Alibaba, si vous avez un compte Paypal.
Pour le relais, attention, la référence que je vous ai donnée en post 19 n'est pas forcément la meilleure. Si vous en avez la possibilité, essayez de trouver la vraie référence, pour plus de simplicité au remontage.
http://de.futureelectronics.com/de/technologies/electromechanical/relays/signal-relays/Seiten/4005087-HF2160-1A-12DE%28257%29.aspx?IM=0
Ou sur Alibaba, si vous avez un compte Paypal.
11 septembre 2015 à 13:05
Réponse 32 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Merci Dom.
Je pense que le relais n'a pas souffert juste la partie extérieure.
Je pense faire un essai en premier temps en le protégeant correctement sinon je commanderais sur le site futur électronique mais conditionnement par 5, un peu dommage.
Sinon après versification un seul fil est enfichable dessus.
Merci encore.
Je pense que le relais n'a pas souffert juste la partie extérieure.
Je pense faire un essai en premier temps en le protégeant correctement sinon je commanderais sur le site futur électronique mais conditionnement par 5, un peu dommage.
Sinon après versification un seul fil est enfichable dessus.
Merci encore.
11 septembre 2015 à 13:31
Réponse 33 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
Juste comme ça sans vous déranger, ça a quand même bien cramé.
Juste comme ça sans vous déranger, ça a quand même bien cramé.
11 septembre 2015 à 16:19
Réponse 34 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour Dom.
Je reviens vers vous j'ai donc changé les trois composants par des neufs, j'ai fait un essai mais apparemment le groupe extérieur ne démarre pas donc faut-il faire d'autre mesure ?
Merci.
P. S. : La clim démarre mais pas de froid ni de chaud.
Je reviens vers vous j'ai donc changé les trois composants par des neufs, j'ai fait un essai mais apparemment le groupe extérieur ne démarre pas donc faut-il faire d'autre mesure ?
Merci.
P. S. : La clim démarre mais pas de froid ni de chaud.
15 septembre 2015 à 12:41
Réponse 35 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
Sur l’unité intérieure j'ai une erreur F1 sur mode froid et P1 sur mode chaud à l’extérieur une diode vert fixe une rouge rouge à côté fixe et une autre sur l'autre carte qui clignote en continu.
Sur l’unité intérieure j'ai une erreur F1 sur mode froid et P1 sur mode chaud à l’extérieur une diode vert fixe une rouge rouge à côté fixe et une autre sur l'autre carte qui clignote en continu.
15 septembre 2015 à 13:13
Réponse 36 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
J'espère que vous allez pouvoir m'aider car je suis bloqué à ce stade.
Merci. Cordialement.
J'espère que vous allez pouvoir m'aider car je suis bloqué à ce stade.
Merci. Cordialement.
16 septembre 2015 à 07:57
Réponse 37 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour. Désolé pour mon silence, j'étais en déplacement depuis dimanche et sans internet.
"La clim démarre", j'imagine qu'il n'y a que le ventilo intérieur qui tourne. F1 veut bien dire pas de communication UI/UE, mais P1 veut dire dépassement de température sur l'échangeur de l'UI... Essayez de voir si sur l'UI il n'y aurait pas un petit connecteur mal enfiché. Ou alors coupez le courant et retirez/remettez plusieurs fois chaque connecteur.
Mesures à faire pour identifier l'origine du problème, car il est courant qu'un problème de communication soit lié à une alim qui ne marche pas ou qui marche partiellement. Avez-vous une carte qui ressemble à celle de la question 2470, post 16 photo 33? Si oui, mettez une photo recto verso de cette carte, car c'est elle qui porte l'alim. Regardez déjà si vous avez bien 350V DC sur les gros condos.
Si Albre37 lit ce post, il peut se joindre à la discussion, vu son expérience dans le dépannage des Zenith, que je suis loin d'avoir!
Cordialement, Dom.
"La clim démarre", j'imagine qu'il n'y a que le ventilo intérieur qui tourne. F1 veut bien dire pas de communication UI/UE, mais P1 veut dire dépassement de température sur l'échangeur de l'UI... Essayez de voir si sur l'UI il n'y aurait pas un petit connecteur mal enfiché. Ou alors coupez le courant et retirez/remettez plusieurs fois chaque connecteur.
Mesures à faire pour identifier l'origine du problème, car il est courant qu'un problème de communication soit lié à une alim qui ne marche pas ou qui marche partiellement. Avez-vous une carte qui ressemble à celle de la question 2470, post 16 photo 33? Si oui, mettez une photo recto verso de cette carte, car c'est elle qui porte l'alim. Regardez déjà si vous avez bien 350V DC sur les gros condos.
Si Albre37 lit ce post, il peut se joindre à la discussion, vu son expérience dans le dépannage des Zenith, que je suis loin d'avoir!
Cordialement, Dom.
16 septembre 2015 à 16:22
Réponse 38 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
Pas de problème.
Je vous ai joint précédemment les photos des cartes, celles qui sont sur le 2470 sont différentes, pour tester les condos faut-il que je remonte ou je fais les tests sur place ?
Merci.
Pas de problème.
Je vous ai joint précédemment les photos des cartes, celles qui sont sur le 2470 sont différentes, pour tester les condos faut-il que je remonte ou je fais les tests sur place ?
Merci.
16 septembre 2015 à 16:36
Réponse 39 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Le problème avec vos photos est que je ne vois pas de transfo d'alim. Je soupçonne qu'il soit sur la carte qu'on voit verticale à gauche au post 14, photo 3. Mais telle qu'elle est prise je ne peux pas en faire grand chose, et de plus il n'y a pas la face côté soudures. Elle ressemble assez à la 2470/16/33 mais je n'en suis pas certain à 100%. Etes vous VRAIMENT sûr que cette 33 n'est pas identique à votre carte "verticale"?
Pour tester la tension des condos, il faut que tous les câbles soient remontés. Vous pouvez prendre la tension entre les cosses N et P de la carte verticale, de part et d'autres des cosses U/V/W. Si P/N fait bien 350V DC, inutile de mesurer sur les condos. Mais si P/N est à 0, il faut trouver pourquoi.
Sur la carte qui porte les condos, on voit un manchon en textile blanc. Je pense qu'il y a un fusible dedans. Ne le testez pas in situ, vous pourriez volatiliser votre ohmmètre s'il est coupé et que les condos sont chargés. Testez plutôt la tension entre N et l'extrémité du fusible proche des condos. Si vous mesurez 350V, alors le fusible est HS, confirmable en testant entre N et l'autre borne du fusible (on lit alors 0).
Attention aux condos quand ils sont chargés, 350V sur ces bestiaux donne une énergie conséquente, qui peut rester plusieurs minutes après coupure du courant. Si vous avez une résistance de puissance (chauffage bas de gamme, appareil à raclette...), vous pouvez les décharger en quelques secondes.
Cordialement, Dom.
Pour tester la tension des condos, il faut que tous les câbles soient remontés. Vous pouvez prendre la tension entre les cosses N et P de la carte verticale, de part et d'autres des cosses U/V/W. Si P/N fait bien 350V DC, inutile de mesurer sur les condos. Mais si P/N est à 0, il faut trouver pourquoi.
Sur la carte qui porte les condos, on voit un manchon en textile blanc. Je pense qu'il y a un fusible dedans. Ne le testez pas in situ, vous pourriez volatiliser votre ohmmètre s'il est coupé et que les condos sont chargés. Testez plutôt la tension entre N et l'extrémité du fusible proche des condos. Si vous mesurez 350V, alors le fusible est HS, confirmable en testant entre N et l'autre borne du fusible (on lit alors 0).
Attention aux condos quand ils sont chargés, 350V sur ces bestiaux donne une énergie conséquente, qui peut rester plusieurs minutes après coupure du courant. Si vous avez une résistance de puissance (chauffage bas de gamme, appareil à raclette...), vous pouvez les décharger en quelques secondes.
Cordialement, Dom.
17 septembre 2015 à 00:04
Réponse 40 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
Désolé de vous déranger mais si vous pouvez m'indiquer où se trouvent les cosses p et n ainsi que U/V?W
Désolé de vous déranger mais si vous pouvez m'indiquer où se trouvent les cosses p et n ainsi que U/V?W
17 septembre 2015 à 10:17
Réponse 41 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photo reçue par mail.
Voici la photo de la carte.
Désolé mais la carte est en place donc pas trop évident pour la photo. Merci.
Pour agrandir l'image, cliquez dessus.
Voici la photo de la carte.
Désolé mais la carte est en place donc pas trop évident pour la photo. Merci.
Pour agrandir l'image, cliquez dessus.
17 septembre 2015 à 10:32
Réponse 42 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Oups, pardonnez mon intention oui c'est bien la même.
Je peux voir par contre les cosses uvw mais n et p je suppose qu'elles sont à côté.
Merci.
Je peux voir par contre les cosses uvw mais n et p je suppose qu'elles sont à côté.
Merci.
17 septembre 2015 à 10:32
Réponse 43 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Avant de démonter vous préférez que je fasse les mesures la clim branchée ?
17 septembre 2015 à 10:35
Réponse 44 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Vous ne me dérangez pas, mais je me demande s'il est bien sage de poursuivre l'investigation..........
Les cosses crèvent littéralement les yeux, en particulier en bas de la photo 2470/14(et non 16)/33, à se demander si vous êtes allé la voir!
Les cosses crèvent littéralement les yeux, en particulier en bas de la photo 2470/14(et non 16)/33, à se demander si vous êtes allé la voir!
17 septembre 2015 à 10:43
Réponse 45 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
PS : j'avais commencé à écrire avant que vos posts 41 à 43 soient visibles.
Comme dit plus haut (post 39), les 2 mesures de tensions se font machine remontée (et sous tension, évidemment). Après vous pourrez démonter pour faire les photos. La photo des pistes m'est indispensable pour voir comment est faite l'alimentation et mettre au point les tests de vérification.
Aussi, il faudrait que vous me disiez les références des 2 circuits de puissance à 3 pattes. L'un est vissé sur le radiateur noir (au gauche sur votre dernière photo), l'autre est juste à droite du radiateur. L'un des deux doit être un 7805, à priori.
Comme dit plus haut (post 39), les 2 mesures de tensions se font machine remontée (et sous tension, évidemment). Après vous pourrez démonter pour faire les photos. La photo des pistes m'est indispensable pour voir comment est faite l'alimentation et mettre au point les tests de vérification.
Aussi, il faudrait que vous me disiez les références des 2 circuits de puissance à 3 pattes. L'un est vissé sur le radiateur noir (au gauche sur votre dernière photo), l'autre est juste à droite du radiateur. L'un des deux doit être un 7805, à priori.
17 septembre 2015 à 10:56
Réponse 46 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Donc mesure entre N et P au départ 165 PUIS SE DÉGRADE VERS DU 18 JE PENSE PEUT-ÊTRE ARRIVER A 0
Voulez-vous d'autres mesures ou je peux redemander afin de prendre de nouvelles photos.
Merci encore.
Voulez-vous d'autres mesures ou je peux redemander afin de prendre de nouvelles photos.
Merci encore.
17 septembre 2015 à 11:15
Réponse 47 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Le premier vissé sur le radiateur est bien un 7805.
Le deuxième à droite pardonnez moi mais je ne trouve pas quelle forme a t-il ?
Merci.
Le deuxième à droite pardonnez moi mais je ne trouve pas quelle forme a t-il ?
Merci.
17 septembre 2015 à 12:00
Réponse 48 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Attendez le premier fixé sur le radiateur est 0951, top223yn, 69169 et le deuxième à droite est bien 7805.
J'avais pris précédemment la réf sur l'autre carte.
Merci.
J'avais pris précédemment la réf sur l'autre carte.
Merci.
17 septembre 2015 à 12:08
Réponse 49 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Désolé je pense que les messages sont en doublon je me suis trompé de carte donc effectivement le premier fixé sur le radiateur est 69169 et le deuxième est le 7805.
17 septembre 2015 à 12:49
Réponse 50 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
La tension qui baisse, cela me fait penser au problème d'un autre internaute, il faut que je retrouve. De mémoire, l'alim n'y était pour rien, peut-être le pont redresseur.
Pour l'autre 3-pattes, voir photo.
Pour agrandir l'image, cliquez dessus.
Pour l'autre 3-pattes, voir photo.
Pour agrandir l'image, cliquez dessus.
17 septembre 2015 à 12:51
Réponse 51 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Je confirme, il y a probablement une diode morte dans le pont. Faites les 4 tests suivants en mettant le fil rouge du multimètre (en mode test de diode) sur la première soudure citée. On doit normalement trouver vers les 500 à chaque fois pour un pont bon. Mais il est probable que vous aurez une mesure à 0.
* - et AC1
* - et AC2
* AC1 et +
* AC2 et +
Pour agrandir l'image, cliquez dessus.
* - et AC1
* - et AC2
* AC1 et +
* AC2 et +
Pour agrandir l'image, cliquez dessus.
17 septembre 2015 à 13:22
Réponse 52 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Re,
AC1 et + = 442v
AC1 et AC2 = ol
AC1 et - = ol
AC2 et + = 434 v
AC2 et AC1 = ol
AC2 et - = ol
Merci.
AC1 et + = 442v
AC1 et AC2 = ol
AC1 et - = ol
AC2 et + = 434 v
AC2 et AC1 = ol
AC2 et - = ol
Merci.
17 septembre 2015 à 13:48
Réponse 53 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Vous n'avez pas fait ce que je vous demandais : fil rouge sur la 1ère soudure citée (de chaque paire). Vous deviez avoir 4 mesures comparables, au lieu de cela il y a 2 ol. Quant aux mesures entre les AC1/2 que vous avez ajoutées, elles sont inutiles... Veuillez donc compléter ce tableau et rien d'autre!
* - et AC1
* - et AC2
* AC1 et +
* AC2 et +
Vous devez à priori avoir encore une autre carte dont vous n'avez pas donné la photo. Elle correspondrait aux photos 2470/14/26et27. Si c'est bien le cas, regardez si une soudure ne serait pas dégradée sur cette carte, ou une cosse mal serrée.
Sur la carte aux gros condos, vérifiez aussi le serrage de la cosse du fil gris. Parce qu'en fait dans votre histoire tout se passe comme si le secteur arrivait puis se coupait tout seul assez vite. A la limite, cela peut inclure aussi l'arrivée du secteur sur l'unité extérieure (liaison UI/UE à vérifier au niveau des borniers : par exemple, le secteur arrive-t-il bien en permanence sur l'UE?). Sinon, voir aussi côté UI.
* - et AC1
* - et AC2
* AC1 et +
* AC2 et +
Vous devez à priori avoir encore une autre carte dont vous n'avez pas donné la photo. Elle correspondrait aux photos 2470/14/26et27. Si c'est bien le cas, regardez si une soudure ne serait pas dégradée sur cette carte, ou une cosse mal serrée.
Sur la carte aux gros condos, vérifiez aussi le serrage de la cosse du fil gris. Parce qu'en fait dans votre histoire tout se passe comme si le secteur arrivait puis se coupait tout seul assez vite. A la limite, cela peut inclure aussi l'arrivée du secteur sur l'unité extérieure (liaison UI/UE à vérifier au niveau des borniers : par exemple, le secteur arrive-t-il bien en permanence sur l'UE?). Sinon, voir aussi côté UI.
17 septembre 2015 à 15:10
Réponse 54 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Pour les mesure donc -Ac1= 439
-AC2 = 435
AC1 et + 441 et AC2 et + = 433
Le reste je vous le transmets plus tard. Merci.
-AC2 = 435
AC1 et + 441 et AC2 et + = 433
Le reste je vous le transmets plus tard. Merci.
17 septembre 2015 à 15:22
Réponse 55 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Autre chose, il y a quelques jours j'avais remarqué des traces de corrosion sur votre carte qui porte le relais qui a été abîmé. Maintenant que le pont est mesuré bon, je verrais bien ce relais désormais incommandable par le microP. En effet, si la piste qui le commande est attaquée, le relais ne peut plus coller, et comme la CTP qu'il est censé court-circuiter est de plus en plus chaude donc résistive, la HT pourrait devenir de plus en plus faible, et c'est bien ce que vous observez.
Avec l'ohmmètre en calibre 200 ohms, vérifiez que vous avez moins d'un ohm entre C et 3, puis entre B et 2, et enfin A et 1. Si cette dernière mesure est très élevée, bingo.
Voici les photos :
Pour agrandir l'image, cliquez dessus.
Avec l'ohmmètre en calibre 200 ohms, vérifiez que vous avez moins d'un ohm entre C et 3, puis entre B et 2, et enfin A et 1. Si cette dernière mesure est très élevée, bingo.
Voici les photos :
Pour agrandir l'image, cliquez dessus.
17 septembre 2015 à 16:58
Réponse 56 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Voici une photo de la carte reçue par mail.
17 septembre 2015 à 17:03
Réponse 57 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Donc :
C et 3 = 0
B et 2 = 0
A et 1 = 19,65
C et 3 = 0
B et 2 = 0
A et 1 = 19,65
17 septembre 2015 à 18:45
Réponse 58 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Si la piste est endommagée il faut que je soude des fils pour rétablir donc la liaison ?? Sur la mesure où j'ai une valeur supérieure ?? Merci.
17 septembre 2015 à 21:33
Réponse 59 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Oui, utilisez des petits fils avec isolant, et soudez A avec 1. Et tant que vous y êtes, faites aussi B avec 2 et C avec 3, car dans quelques temps les autres liaisons vont lâcher aussi. J'ai bien l'impression qu'on tient là le coupable. Vous pourrez éventuellement poster une photo de la zone réparée. Et tenter un essai après avoir remonté.
Bon courage, Dom.
Bon courage, Dom.
17 septembre 2015 à 22:59
Réponse 60 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ok super merci beaucoup.
Demain je vous tiens informé.
Par contre concernant le groupe de fil qui part de ce connecteur, est-ce que je peux retrouver une liaison identique pour les remplacer dans le futur car ils ont pris un coup de chaud, je les AI isolés dans des gaines mais si je peux trouver un équivalent je les changerais bien !
Bien sûr si tout fonctionne merci et bonne soirée.
Demain je vous tiens informé.
Par contre concernant le groupe de fil qui part de ce connecteur, est-ce que je peux retrouver une liaison identique pour les remplacer dans le futur car ils ont pris un coup de chaud, je les AI isolés dans des gaines mais si je peux trouver un équivalent je les changerais bien !
Bien sûr si tout fonctionne merci et bonne soirée.
17 septembre 2015 à 23:14
Réponse 61 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Oubliez l'idée de trouver un câble avec les mêmes connecteurs, le même nombre de fils, et la même longueur... Introuvable dans le commerce! Soignez juste la fixation des gaines sur les fils pour qu'elles ne bougent pas avec les vibrations. Si l'isolant a un peu fondu, il n'y a cependant pas de risque que des fils cassent. Il faut juste qu'ils ne se touchent pas si le cuivre est à nu. Vous pouvez aussi permuter les connecteurs de façon que le connecteur intact se branche dans la zone incendiée.
Au fait, quand vous dites "A et 1 = 19,65", vous "oubliez de dire" que ce sont des kilohms, soit 19650 ohms! C'est le piège des appareils à changement de calibre automatique. Avec une telle résistance en série, le relais ne peut pas absolument plus coller. La corrosion a fait son boulot, la piste est détruite à jamais, bien que ce ne soit pas flagrant pour M. Toulemonde.
En espérant qu'il n'y ait plus rien d'autre à changer/mesurer/investiguer/réparer...
Au fait, quand vous dites "A et 1 = 19,65", vous "oubliez de dire" que ce sont des kilohms, soit 19650 ohms! C'est le piège des appareils à changement de calibre automatique. Avec une telle résistance en série, le relais ne peut pas absolument plus coller. La corrosion a fait son boulot, la piste est détruite à jamais, bien que ce ne soit pas flagrant pour M. Toulemonde.
En espérant qu'il n'y ait plus rien d'autre à changer/mesurer/investiguer/réparer...
18 septembre 2015 à 00:43
Réponse 62 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour Dom.
OK j'ai remonté la carte pas d'erreur F1 pour l'instant mais le groupe extérieur ne s'enclenche pas, j'ai bien du 345 v entre P et N si je me mets sur chaud j'as p1 qui s'affiche au bout d'un moment.
Merci.
OK j'ai remonté la carte pas d'erreur F1 pour l'instant mais le groupe extérieur ne s'enclenche pas, j'ai bien du 345 v entre P et N si je me mets sur chaud j'as p1 qui s'affiche au bout d'un moment.
Merci.
18 septembre 2015 à 10:20
Réponse 63 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour. Et en froid, qu'est-ce que ça donne?
J'espère que vous avez bien rebranché TOUT, et correctement.
J'espère que vous avez bien rebranché TOUT, et correctement.
18 septembre 2015 à 10:48
Réponse 64 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
En froid pas d'erreur mais l'UE ne s'enclenche pas.
18 septembre 2015 à 10:50
Réponse 65 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Pour l'erreur P1 je me suis réfère à votre demande.
J'ai donc déconnecté tous les connecteurs et retranchés à nouveau pour vérifier les contacts.
J'ai de nouveau l'erreur F1.
J'ai donc déconnecté tous les connecteurs et retranchés à nouveau pour vérifier les contacts.
J'ai de nouveau l'erreur F1.
18 septembre 2015 à 11:21
Réponse 66 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ma demande P1 concernait l'unité intérieure. Est-ce bien sur elle que vous avez déconnecté/reconnecté?
"De nouveau F1" : vraiment F1 ou erreur de frappe et en fait P1? Et ce, en chaud ou en froid?
"De nouveau F1" : vraiment F1 ou erreur de frappe et en fait P1? Et ce, en chaud ou en froid?
18 septembre 2015 à 11:35
Réponse 67 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Oui c'est bien UI que j'ai démonté et remonté les connecteurs.
Donc en mode froid après 3 minutes l'erreur F1 apparaît je viens de la redémarrer à l'instant.
Donc en mode froid après 3 minutes l'erreur F1 apparaît je viens de la redémarrer à l'instant.
18 septembre 2015 à 11:43
Réponse 68 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Je relance un démarrage en mode chauffage et l'erreur P1 apparaît à bout de 1 minute 30.
18 septembre 2015 à 11:47
Réponse 69 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
J'ai de nouveau 17,35 v entre P et N.
18 septembre 2015 à 12:04
Réponse 70 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Coupez le courant au moins 5mn, pour que la CTP refroidisse, et relancez en demandant du froid. Rien ne peut marcher dans l'UE si la haute tension n'est pas à au moins 250V, car c'est quand elle est suffisamment haute que l'alim peut démarrer et faire fonctionner le reste.
18 septembre 2015 à 12:38
Réponse 71 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Désolé j'ai redémonté pour refaire des mesures.
18 septembre 2015 à 12:41
Réponse 72 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
En reprenant des mesures j'ai sur G et C ol avec les deux tests diode de fils rouge et noir inversés un G et C.
Est-ce normal ou y a t-il un problème ?
Merci.
Est-ce normal ou y a t-il un problème ?
Merci.
18 septembre 2015 à 15:39
Réponse 73 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
G est la grille du transistor, et elle est isolée de ses 2 autres broches, il est donc normal sur un IGBT sain d'avoir "ol" en mode test de diode. Par contre, si on met le fil rouge sur E et le noir sur C, on doit lire environ 500 car il y a une diode interne dans le transistor. L'autre fois le test préconisé visait à détecter un IGBT mort (en court-circuit), dans ce cas, pas besoin du mode test de diode.
Chronologie des évènements sur une machine saine. Quand on met le 220, la CTP laisse passer un peu de courant pour charger les gros condos. Quand la tension est suffisamment montée, l'alim démarre et quelques secondes plus tard, le microP fait coller le gros relais, celui-ci court-circuite alors la CTP et il n'y a plus rien pour freiner le courant, qui est important quand le compresseur tourne.
Si le relais ne colle pas, cela peut être dû à l'alim si elle a un problème. Elle doit fournir plusieurs tensions, il se peut qu'une d'elles manque à l'appel.
Pour tester l'alim il me faut d'autres photos. Celle du post 56 est trop floue et/ou mal éclairée, je ne peux pas voir correctement certaines parties de la carte. Et faites en aussi une côté composants.
Chronologie des évènements sur une machine saine. Quand on met le 220, la CTP laisse passer un peu de courant pour charger les gros condos. Quand la tension est suffisamment montée, l'alim démarre et quelques secondes plus tard, le microP fait coller le gros relais, celui-ci court-circuite alors la CTP et il n'y a plus rien pour freiner le courant, qui est important quand le compresseur tourne.
Si le relais ne colle pas, cela peut être dû à l'alim si elle a un problème. Elle doit fournir plusieurs tensions, il se peut qu'une d'elles manque à l'appel.
Pour tester l'alim il me faut d'autres photos. Celle du post 56 est trop floue et/ou mal éclairée, je ne peux pas voir correctement certaines parties de la carte. Et faites en aussi une côté composants.
18 septembre 2015 à 18:37
Réponse 74 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photos reçues par mail.
Voici les photos de la carte.
Pour agrandir les images, cliquez dessus.
Voici les photos de la carte.
Pour agrandir les images, cliquez dessus.
18 septembre 2015 à 20:25
Réponse 75 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ah, les photos sont meilleures!
Par contre, celle de gauche me fait frémir. Est-ce que c'est une fissure que je vois dans le gros circuit carré au centre ?... On dirait que le circuit a +/- éclaté. J'espère pour vous que c'est une illusion d'optique... Merci de lever le doute avant que je ne prépare un plan de manips.
S'il n'est pas fissuré, essayez de lire ce qui est marqué sur IC2, le petit circuit au sud-est du "fissuré", il fait partie aussi de l'alimentation. Il faut surement enlever un peu de colle jaune pour tout lire.
Par contre, celle de gauche me fait frémir. Est-ce que c'est une fissure que je vois dans le gros circuit carré au centre ?... On dirait que le circuit a +/- éclaté. J'espère pour vous que c'est une illusion d'optique... Merci de lever le doute avant que je ne prépare un plan de manips.
S'il n'est pas fissuré, essayez de lire ce qui est marqué sur IC2, le petit circuit au sud-est du "fissuré", il fait partie aussi de l'alimentation. Il faut surement enlever un peu de colle jaune pour tout lire.
18 septembre 2015 à 23:24
Réponse 76 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
Non ce n'est qu'un effet d'optique pas de fissure sinon la référence IC2 est H 1117S et il y a aussi 2.5810
Merci.
Non ce n'est qu'un effet d'optique pas de fissure sinon la référence IC2 est H 1117S et il y a aussi 2.5810
Merci.
19 septembre 2015 à 08:22
Réponse 77 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Sinon à l'est du circuit j'ai un composant argent à côté du radiateur qui est très oxydé à sa base mais j'ai du mal à voir sa référence je crois voir 8000000
19 septembre 2015 à 08:38
Réponse 78 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
Les traces de rouille ne sont pas graves sur ce composant, c'est un quartz 8 MHz qui sert à donner une référence de fréquence au microP. Mais, comme la corrosion des pistes sur l'autre carte, elles montrent que l'air marin a eu une influence néfaste sur la machine.
Autour du transfo jaune EI22A, vous avez 6 diodes (cylindres noirs avec 2 pattes, plus ou moins gros). Courant coupé, mettez en mode test de diode, le fil noir côté bague et le rouge sur l'autre, vous devez trouver de 300 à 600 (mV). Si pour une vous voyez 0, problème, n'allez pas plus loin.
Si c'est bon, autres mesures mais sous tension, pour lesquelles il faut PN à 345V. Attention, les potentiels suivants sont +/- reliés au secteur, les mesures ne sont donc pas sans risques. Mettez le multimètre en Volts DC, le fil noir sur le métal du 7805. Sur sa broche de gauche, vous devez lire entre 11 et 15V. Sur sa broche de droite 5.00V. Sur le 1117 (IC2), vous avez 3 broches en enfilade. Sur la gauche (vers le bord de la platine), c'est le 0V, sur la droite vous allez retrouver le 11-15V, sur la centrale 2.50V.
On verra pour la suite suivant vos résultats.
Cordialement, Dom.
Les traces de rouille ne sont pas graves sur ce composant, c'est un quartz 8 MHz qui sert à donner une référence de fréquence au microP. Mais, comme la corrosion des pistes sur l'autre carte, elles montrent que l'air marin a eu une influence néfaste sur la machine.
Autour du transfo jaune EI22A, vous avez 6 diodes (cylindres noirs avec 2 pattes, plus ou moins gros). Courant coupé, mettez en mode test de diode, le fil noir côté bague et le rouge sur l'autre, vous devez trouver de 300 à 600 (mV). Si pour une vous voyez 0, problème, n'allez pas plus loin.
Si c'est bon, autres mesures mais sous tension, pour lesquelles il faut PN à 345V. Attention, les potentiels suivants sont +/- reliés au secteur, les mesures ne sont donc pas sans risques. Mettez le multimètre en Volts DC, le fil noir sur le métal du 7805. Sur sa broche de gauche, vous devez lire entre 11 et 15V. Sur sa broche de droite 5.00V. Sur le 1117 (IC2), vous avez 3 broches en enfilade. Sur la gauche (vers le bord de la platine), c'est le 0V, sur la droite vous allez retrouver le 11-15V, sur la centrale 2.50V.
On verra pour la suite suivant vos résultats.
Cordialement, Dom.
19 septembre 2015 à 13:09
Réponse 79 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Pour la mesure des diodes c'est ok les valeurs sont entre 300 et 600 comme vous me dites.
Par contre pour faire le deuxième test pour P et N faut-il que je remonte tout ou je raccorde simplement certains fils pour avoir le 345 V.
Par contre pour faire le deuxième test pour P et N faut-il que je remonte tout ou je raccorde simplement certains fils pour avoir le 345 V.
19 septembre 2015 à 13:40
Réponse 80 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Je dois relier les cartes entre elles avant de procéder aux mesures ou seulement celle-ci, merci.
19 septembre 2015 à 14:19
Réponse 81 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Si vous savez quoi raccorder, soit. Mais le but n'est pas de tester P/N, mais juste de s'assurer que la HT est bien montée pour que l'alim soit dans des conditions normales.
19 septembre 2015 à 14:27
Réponse 82 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
Je viens de tout rebrancher donc sur UE
P et N = 305 V
7805 noir sur métal
Rouge à gauche vers carte = 0,719
Rouge à droite = mesure clignotante donc valeur non fixée.
1117 je ne sais pas si c'est bon mais le fil noir je l'ai laissé sur le métal du 7805.
Sur la gauche = 0
Sur la droite et au centre mesure clignotante.
Merci.
Je viens de tout rebrancher donc sur UE
P et N = 305 V
7805 noir sur métal
Rouge à gauche vers carte = 0,719
Rouge à droite = mesure clignotante donc valeur non fixée.
1117 je ne sais pas si c'est bon mais le fil noir je l'ai laissé sur le métal du 7805.
Sur la gauche = 0
Sur la droite et au centre mesure clignotante.
Merci.
20 septembre 2015 à 09:40
Réponse 83 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonsoir.
Vos mesures sont bizarres, il n'est pas impossible en plus que l'on se soit mal compris. Je réécris donc le plan de manips avec une photo. D'autre part, je ne comprends pas pourquoi vous avez des mesures qui clignotent, ou alors j'ai une hypothèse : le multimètre, bien qu'il soit à changement de calibre automatique, doit pouvoir se faire forcer un calibre (disparition de "auto" sur l'afficheur), vous avez +/- consciemment mis en marche cette possibilité, du coup le clignotement voudrait dire dépassement de calibre, comme si vous testiez du 12V avec le calibre 2V...
Apparemment, l'alim ne se sert pas directement de la HT des condos, mais d'une autre HT créée juste pour elle, à partir du fil rouge dans le coin. Toutes les mesures sont à faire avec le fil noir sur R comme Radiateur (du composant, pas celui à ailettes à côté). Les mesures suivantes seront en Volts DC.
* Sur le fil rouge, on doit avoir aux alentours de 300V
* Sur H, lire un peu moins que la valeur sur le fil rouge
* Sur G, lire 11 à 15V
* Sur D, lire 5.00V
* Sur A, lire 0, c'est obligé
* Sur C, lire 11 à 15V
* Sur B, lire 2.50V
Si le fil rouge ne porte pas de tension élevée, alors il est normal que l'alim ne marche pas. Peut être qu'une résistance a claqué sur la carte des condos, comme sur la photo 2470/14/29.
Vos mesures sont bizarres, il n'est pas impossible en plus que l'on se soit mal compris. Je réécris donc le plan de manips avec une photo. D'autre part, je ne comprends pas pourquoi vous avez des mesures qui clignotent, ou alors j'ai une hypothèse : le multimètre, bien qu'il soit à changement de calibre automatique, doit pouvoir se faire forcer un calibre (disparition de "auto" sur l'afficheur), vous avez +/- consciemment mis en marche cette possibilité, du coup le clignotement voudrait dire dépassement de calibre, comme si vous testiez du 12V avec le calibre 2V...
Apparemment, l'alim ne se sert pas directement de la HT des condos, mais d'une autre HT créée juste pour elle, à partir du fil rouge dans le coin. Toutes les mesures sont à faire avec le fil noir sur R comme Radiateur (du composant, pas celui à ailettes à côté). Les mesures suivantes seront en Volts DC.
* Sur le fil rouge, on doit avoir aux alentours de 300V
* Sur H, lire un peu moins que la valeur sur le fil rouge
* Sur G, lire 11 à 15V
* Sur D, lire 5.00V
* Sur A, lire 0, c'est obligé
* Sur C, lire 11 à 15V
* Sur B, lire 2.50V
Si le fil rouge ne porte pas de tension élevée, alors il est normal que l'alim ne marche pas. Peut être qu'une résistance a claqué sur la carte des condos, comme sur la photo 2470/14/29.
21 septembre 2015 à 01:04
Réponse 84 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Merci beaucoup mais je n'ai pas reçu la photo.
Je vais vérifier concernant le multimètre.
Cordialement.
Je vais vérifier concernant le multimètre.
Cordialement.
21 septembre 2015 à 07:31
Réponse 85 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Aussi en reprenant les mesures P et N ce matin je n'ai que 22,5v plus le même voltage qu'hier.
21 septembre 2015 à 08:49
Réponse 86 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Oups, il était tard. Non, tôt...
Pour les 22V, si vous avez laissé l'UE branchée, c'est normal ; comme je vous l'ai dit, la CTP chauffe de plus en plus, donc devient de plus en plus résistive, donc fait décroître la HT.
** Vous devez être connecté en tant que membre pour voir ce document **
Pour les 22V, si vous avez laissé l'UE branchée, c'est normal ; comme je vous l'ai dit, la CTP chauffe de plus en plus, donc devient de plus en plus résistive, donc fait décroître la HT.
** Vous devez être connecté en tant que membre pour voir ce document **
21 septembre 2015 à 11:12
Réponse 87 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Mesure donc noir sur R et fil rouge = 296v
Noir et H = 295 v
Noir et G entre 1,8et 2,90 valeur position max = 3
Noir et D = ,709
Noir et À = 0
Noir et C = 1,11 et 2,78 valeur position max 3,03
Noir et B = 0,800 et 1,900 valeur position max voltmètre 1,927
Voilà donc lorsque je disais valeur clignotante car cela oscille entre ces deux valeurs.
Sinon avec une position max sur le voltmètre j’obtiens ces valeurs citées ci-dessus pas de position autre pour passer en Manuel. Désolé.
En espérant que cela ira.
Merci amicalement. Vincent
Noir et H = 295 v
Noir et G entre 1,8et 2,90 valeur position max = 3
Noir et D = ,709
Noir et À = 0
Noir et C = 1,11 et 2,78 valeur position max 3,03
Noir et B = 0,800 et 1,900 valeur position max voltmètre 1,927
Voilà donc lorsque je disais valeur clignotante car cela oscille entre ces deux valeurs.
Sinon avec une position max sur le voltmètre j’obtiens ces valeurs citées ci-dessus pas de position autre pour passer en Manuel. Désolé.
En espérant que cela ira.
Merci amicalement. Vincent
21 septembre 2015 à 18:23
Réponse 88 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Je comprends mieux, ce n'était donc pas un clignotement!
L'alternance des 2 valeurs est probablement due au fait que l'alim tente de démarrer mais n'y arrive pas, à cause d'un court-circuit ou à cause d'un composant qui a vieilli. L'alim donne des basses tensions pour la carte où elle se trouve, mais aussi pour une autre par l'intermédiaire du câble à 8 fils.
1/ Enlevez ce câble et recommencez les mesures. Si les valeurs deviennent conformes à mes prédictions, alors c'est qu'il y a une sur-consommation sur l'autre carte.
2/ Si elles sont conformes, alors faites d'autres mesures. Sur le connecteur de cette carte (câble enlevé), je baptise la broche la plus dans le coin "1", celle vers la LED verte "8". Mesurez en volts DC, le fil noir sur 7 et le fil rouge sur 1. Puis déplacez le rouge sur 2. Quelles sont les 2 valeurs lues?
3/ Recommencez 2/ après avoir remis ce câble. Aidez-vous d'une épingle pour toucher le métal des fils du câble dans les trous du connecteur. Eventuellement mettez un gant pour manipuler l'épingle, risque de se faire "chatouiller" sinon.
On verra pour la suite suivant vos résultats.
L'alternance des 2 valeurs est probablement due au fait que l'alim tente de démarrer mais n'y arrive pas, à cause d'un court-circuit ou à cause d'un composant qui a vieilli. L'alim donne des basses tensions pour la carte où elle se trouve, mais aussi pour une autre par l'intermédiaire du câble à 8 fils.
1/ Enlevez ce câble et recommencez les mesures. Si les valeurs deviennent conformes à mes prédictions, alors c'est qu'il y a une sur-consommation sur l'autre carte.
2/ Si elles sont conformes, alors faites d'autres mesures. Sur le connecteur de cette carte (câble enlevé), je baptise la broche la plus dans le coin "1", celle vers la LED verte "8". Mesurez en volts DC, le fil noir sur 7 et le fil rouge sur 1. Puis déplacez le rouge sur 2. Quelles sont les 2 valeurs lues?
3/ Recommencez 2/ après avoir remis ce câble. Aidez-vous d'une épingle pour toucher le métal des fils du câble dans les trous du connecteur. Eventuellement mettez un gant pour manipuler l'épingle, risque de se faire "chatouiller" sinon.
On verra pour la suite suivant vos résultats.
21 septembre 2015 à 19:59
Réponse 89 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
OK merci je ferais cela demain car la nuit est tombée.
Merci bonne soirée.
Merci bonne soirée.
21 septembre 2015 à 20:04
Réponse 90 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour Dom,
Ce matin j'ai un problème, je n'ai plus de HT entre R et le fil rouge j'ai débranché 5 minutes voire plus, puis redémarré en mode froid je n'ai que 17,60 V.
Donc je ne sais pas si je dois effectuer les mesures demandées.
Ce matin j'ai un problème, je n'ai plus de HT entre R et le fil rouge j'ai débranché 5 minutes voire plus, puis redémarré en mode froid je n'ai que 17,60 V.
Donc je ne sais pas si je dois effectuer les mesures demandées.
22 septembre 2015 à 09:20
Réponse 91 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
Il fallait couper tout hier soir. Vu que le relais ne veut plus coller, la CTP est (très) chaude et elle met un peu de temps à refroidir. Pour faciliter les mesures, vous pouvez souder aux bornes de la CTP 2 fils qui vont à une lampe à filament de 40 ou 60 W. Cela permettra de simuler une CTP beaucoup plus froide, donc de faire monter mieux la HT.
Aussi, pour tester l'alimentation, il est inutile, voire contre-productif, de faire démarrer la clim. Mettez le jus, sans plus.
Il fallait couper tout hier soir. Vu que le relais ne veut plus coller, la CTP est (très) chaude et elle met un peu de temps à refroidir. Pour faciliter les mesures, vous pouvez souder aux bornes de la CTP 2 fils qui vont à une lampe à filament de 40 ou 60 W. Cela permettra de simuler une CTP beaucoup plus froide, donc de faire monter mieux la HT.
Aussi, pour tester l'alimentation, il est inutile, voire contre-productif, de faire démarrer la clim. Mettez le jus, sans plus.
22 septembre 2015 à 09:54
Réponse 92 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photo reçues par mail.
Voilà j'ai un nouveau composant jaune qui a pété je pense que c'est pour cette raison que j'ai perdu peut-être la HT.
Cordialement.
Voici la photo :
Pour agrandir l'image, cliquez dessus.
Voilà j'ai un nouveau composant jaune qui a pété je pense que c'est pour cette raison que j'ai perdu peut-être la HT.
Cordialement.
Voici la photo :
Pour agrandir l'image, cliquez dessus.
22 septembre 2015 à 10:37
Réponse 93 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Non. Ce condo est placé entre phase et neutre de l'arrivée secteur. Enlevez le pour les mesures, vous le remplacerez plus tard. A moins qu'il ait fait disjoncter le tableau électrique, il n'est pour rien dans la faiblesse de la HT.
22 septembre 2015 à 10:52
Réponse 94 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonsoir Dom,
Pas de travail aujourd’hui, demain je me remets au travail, j'ai donc dessoudé le composant jaune.
Cela m'a fait un petit trou dans la carte je vous joindrais la photo.
Donc si je comprends bien je soude des fils sur ctp pour connecter une lampe 40 watts pour soulager donc ctp.
Ensuite je reprends les mesures avec le connecteur à 8 fils débranché.
Merci encore de votre patience.
Pour agrandir l'image, cliquez dessus.
Pas de travail aujourd’hui, demain je me remets au travail, j'ai donc dessoudé le composant jaune.
Cela m'a fait un petit trou dans la carte je vous joindrais la photo.
Donc si je comprends bien je soude des fils sur ctp pour connecter une lampe 40 watts pour soulager donc ctp.
Ensuite je reprends les mesures avec le connecteur à 8 fils débranché.
Merci encore de votre patience.
Pour agrandir l'image, cliquez dessus.
22 septembre 2015 à 19:55
Réponse 95 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Pour le "trou", pas facile de le distinguer, avec les reflets de lumière. Dans ce genre d'incident, il faut bien nettoyer la zone à l'acétone, bien gratter le circuit imprimé pour faire disparaître le brûlé, et re-nettoyer à l'acétone. Ca ne devrait pas empêcher un redémarrage... si toutefois on arrive à faire redémarrer la clim.
La présence de la lampe permettra de laisser passer plus de courant que la CTP quand elle est chaude. Une CTP passe facilement de 100 ohms à froid à 10000 ohms à chaud. Une lampe de 40W fait 1200 ohms à chaud, et 250 à froid. Il se pourra que la lampe soit très légèrement allumée pendant vos mesures, il ne faudra pas s'en inquiéter. Elle va aussi donner un peu de lumière au moment où vous remettrez le courant.
Avec ces nouvelles conditions, vous pouvez vous payer le luxe de faire les mesures avec puis sans le câble.
Bon courage, Dom.
La présence de la lampe permettra de laisser passer plus de courant que la CTP quand elle est chaude. Une CTP passe facilement de 100 ohms à froid à 10000 ohms à chaud. Une lampe de 40W fait 1200 ohms à chaud, et 250 à froid. Il se pourra que la lampe soit très légèrement allumée pendant vos mesures, il ne faudra pas s'en inquiéter. Elle va aussi donner un peu de lumière au moment où vous remettrez le courant.
Avec ces nouvelles conditions, vous pouvez vous payer le luxe de faire les mesures avec puis sans le câble.
Bon courage, Dom.
22 septembre 2015 à 23:02
Réponse 96 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour Dom,
Juste une petite vérification avant de faire les tests pour la lampe, je soude les fils aux Borneo de la ctp c'est à dire à la soudure de la ctp. Merci.
Juste une petite vérification avant de faire les tests pour la lampe, je soude les fils aux Borneo de la ctp c'est à dire à la soudure de la ctp. Merci.
23 septembre 2015 à 08:52
Réponse 97 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Yes.
23 septembre 2015 à 09:49
Réponse 98 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Voilà donc les mesures faites.
Connecteur 8 fils branché.
R et fil rouge 296v
R et G = 3,06 v valeur max sur ohmmètre car sinon clignotante.
R et c = 2,99 valeur max
Ret D= 0,709 v
Ret B = 1,9 v
Mesure sans connecteur d’ailleurs la diode s'allume lorsque celle-ci est déconnectée.
Mesures se prennent normalement sans la position max sur le voltmètre.
R et fil rouge montés à 385 v
R et H = 284
R et G 9,16v
R et A = 0
R et C = 9,16v
R et D = 5,04v
R et B = 2,48 v
Connecteur 8 fils branché.
R et fil rouge 296v
R et G = 3,06 v valeur max sur ohmmètre car sinon clignotante.
R et c = 2,99 valeur max
Ret D= 0,709 v
Ret B = 1,9 v
Mesure sans connecteur d’ailleurs la diode s'allume lorsque celle-ci est déconnectée.
Mesures se prennent normalement sans la position max sur le voltmètre.
R et fil rouge montés à 385 v
R et H = 284
R et G 9,16v
R et A = 0
R et C = 9,16v
R et D = 5,04v
R et B = 2,48 v
23 septembre 2015 à 10:41
Réponse 99 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Mesures donc faites sur le connecteur à 8 fils :
1 et 7= 28 mv connecteur branché
2 et 7 = 78 mv connecteur branché
1 et 7 =13,01v connecteur débranché
2 et 7 = 9,27 v connecteur débranché
1 et 7= 28 mv connecteur branché
2 et 7 = 78 mv connecteur branché
1 et 7 =13,01v connecteur débranché
2 et 7 = 9,27 v connecteur débranché
23 septembre 2015 à 11:04
Réponse 100 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Donc, c'est bien l'autre carte qui met la pagaille. Du coup, faites les mesures du post 88.
Entre R et G, j'imaginais plutôt 12V (comme souvent), mais pourquoi pas 9.
Entre R et G, j'imaginais plutôt 12V (comme souvent), mais pourquoi pas 9.
23 septembre 2015 à 11:12
Réponse 101 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Donc 1 et 7 = 28mv débranche
2 et 7 = 78 mv débrancher
1 et 7 = 13,01 v brancher
2 et 7 = 9,27 v brancher
2 et 7 = 78 mv débrancher
1 et 7 = 13,01 v brancher
2 et 7 = 9,27 v brancher
23 septembre 2015 à 11:27
Réponse 102 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
?????? Vous n'auriez pas inversé les mots débranché et branché (avec un é-accent-aigu!)
Quand le câble est débranché, vous testez sur la carte, pas sur le câble. Quand le câble est branché, vous testez dans les trous du connecteur du câble.
Quand le câble est débranché, vous testez sur la carte, pas sur le câble. Quand le câble est branché, vous testez dans les trous du connecteur du câble.
23 septembre 2015 à 11:56
Réponse 103 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
J'ai écrit mon post de 11:56 alors que le vôtre de 11:04 n'était pas visible (il me semble).
Je pense que votre post de 11:27, qui dit l'inverse, est une erreur, car illogique d'un point de vue électronique.
Faites à nouveau les mesures, connecteur branché côté alimentation (où se trouve le 7805), et déconnectez à l'autre bout (là où ça a chauffé). Des fois que le câble soit TRES abîmé, ce test permettra de le prouver.
Je pense que votre post de 11:27, qui dit l'inverse, est une erreur, car illogique d'un point de vue électronique.
Faites à nouveau les mesures, connecteur branché côté alimentation (où se trouve le 7805), et déconnectez à l'autre bout (là où ça a chauffé). Des fois que le câble soit TRES abîmé, ce test permettra de le prouver.
23 septembre 2015 à 12:17
Réponse 104 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Mesure donc :
1 et 7 = 13,03 v
2 et 7 = 9,47 v
Veuillez m'excuser mais sur mon pc c'est un clavier anglais thai donc accent et autres pas évident.
Pardonnez donc mes fautes.
1 et 7 = 13,03 v
2 et 7 = 9,47 v
Veuillez m'excuser mais sur mon pc c'est un clavier anglais thai donc accent et autres pas évident.
Pardonnez donc mes fautes.
23 septembre 2015 à 12:46
Réponse 105 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
OK. Donc le câble n'a pas de court-circuit. L'ensemble des mesures montre que quelque chose écroule une des deux tensions sur la carte. Je vais regarder ce que je peux vous faire faire.
Sur la carte où il y a la CTP et le relais, on voit 3 circuits à 16 pattes, IC3, IC31 et IC41. Pouvez-vous me lire ce qui est marqué sur chacun? Pour IC41 je verrais bien un ULN2003, pour les autres, je ne sais pas. Cela me permettra de mieux cibler les futurs tests.
Sur la carte où il y a la CTP et le relais, on voit 3 circuits à 16 pattes, IC3, IC31 et IC41. Pouvez-vous me lire ce qui est marqué sur chacun? Pour IC41 je verrais bien un ULN2003, pour les autres, je ne sais pas. Cela me permettra de mieux cibler les futurs tests.
23 septembre 2015 à 13:10
Réponse 106 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Pour IC 31 et IC41 c'est bien ULN 2003 APG
Pour le IC3 je vois CD 4053BE
Pour le IC3 je vois CD 4053BE
23 septembre 2015 à 13:47
Réponse 107 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Je me suis arraché les cheveux pendant un certain temps sans comprendre la connectique, mais je viens de me rendre compte que le câble n'arrivait pas sur le connecteur CN102 mais sur le CN1! ils ont 8 fils chacun, c'est ce qui m'a trompé, mais ils n'ont pas du tout les mêmes fonctions!...
Bref. Pourriez vous me poster une photo (bien éclairée et bien nette) où l'on voit les 3 connections que vous avez refaites suite à de la corrosion?
Bref. Pourriez vous me poster une photo (bien éclairée et bien nette) où l'on voit les 3 connections que vous avez refaites suite à de la corrosion?
23 septembre 2015 à 14:27
Réponse 108 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
OK je vous fais ça en fin d'après midi.
Merci donc les trois fils soudés ?
Merci donc les trois fils soudés ?
23 septembre 2015 à 16:08
Réponse 109 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Oui, en fait une photo du côté soudures de la carte.
23 septembre 2015 à 17:21
Réponse 110 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photo reçue par email.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
23 septembre 2015 à 17:57
Réponse 111 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photo reçue par email.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
23 septembre 2015 à 18:32
Réponse 112 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Mamma mia, comme on dit à Bangkok, ça ne risquait pas de marcher!!
Déjà, désolé de vous le dire, mais vos soudures sont calamiteuses, en particulier les 3 sur le connecteur, qui sont peut-être déjà +/- en court-circuit à cet endroit.
Et surtout, vous avez fait une grosse erreur, vous avez relié la broche "1" non pas à "A" comme je le demandais, mais à un autre point qui n'était pas censé recevoir de fil! Vous avez tout simplement relié le 12V avec la masse, pas étonnant que l'alimentation se mette en alerte!
Enlevez complètement les 3 fils et recommencez, avec la petite correction suivante : au lieu de souder sur "1", vous souderez sur le petit plot de soudure qui est 1 cm plus haut, cela fera un risque de court-circuit en moins.
Enlevez la vieille soudure des broches 1-2-3 du connecteur et mettez en de la fraîche. Même chose pour les 3 fils, enlevez la vielle soudure et mettez en de la fraîche (3 x 2 = 6 extrémités). Puis amenez un fil sur une soudure, et là, délicatement, vous faites fondre les 2 ensemble avec le fer. Les soudures 2 et 3 doivent être bien distinctes. La 1, vous la déportez un peu, comme l'ai dit.
Quand c'est fait, postez une photo de la zone pour que je vous donne mon feu vert pour un remontage et un essai.
Déjà, désolé de vous le dire, mais vos soudures sont calamiteuses, en particulier les 3 sur le connecteur, qui sont peut-être déjà +/- en court-circuit à cet endroit.
Et surtout, vous avez fait une grosse erreur, vous avez relié la broche "1" non pas à "A" comme je le demandais, mais à un autre point qui n'était pas censé recevoir de fil! Vous avez tout simplement relié le 12V avec la masse, pas étonnant que l'alimentation se mette en alerte!
Enlevez complètement les 3 fils et recommencez, avec la petite correction suivante : au lieu de souder sur "1", vous souderez sur le petit plot de soudure qui est 1 cm plus haut, cela fera un risque de court-circuit en moins.
Enlevez la vieille soudure des broches 1-2-3 du connecteur et mettez en de la fraîche. Même chose pour les 3 fils, enlevez la vielle soudure et mettez en de la fraîche (3 x 2 = 6 extrémités). Puis amenez un fil sur une soudure, et là, délicatement, vous faites fondre les 2 ensemble avec le fer. Les soudures 2 et 3 doivent être bien distinctes. La 1, vous la déportez un peu, comme l'ai dit.
Quand c'est fait, postez une photo de la zone pour que je vous donne mon feu vert pour un remontage et un essai.
23 septembre 2015 à 19:15
Réponse 113 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photo reçue par email.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
23 septembre 2015 à 21:56
Réponse 114 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Comme la partie la plus critique est dans l'ombre (!!!), je ne peux pas me prononcer sur ses soudures, mais celles qui sont éclairées ont un aspect tout de même moins cata qu'auparavant. Passez un coup de pinceau sur toute la carte pour la nettoyer, parce que je crois voir des débris qui pourraient faire des court-circuits par endroits, si ces débris sont conducteurs, spécialement dans la zone entre les fils et le microP. Vérifiez éventuellement avec une loupe.
Une fois cela fait, croisez les doigts, remontez et mettez le jus. Il se pourrait que ça marche.
Une fois cela fait, croisez les doigts, remontez et mettez le jus. Il se pourrait que ça marche.
23 septembre 2015 à 22:56
Réponse 115 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour, après avoir contrôlé la zone donc j'ai remis en place et fait démarrer au bout d'un instant j'ai de nouveau F1.
Merci.
Merci.
24 septembre 2015 à 09:03
Réponse 116 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Dans cet essai, est-ce que la lampe de 40W était connectée? Sinon, remettez la en place, puis faites les mesures d'alimentations, sur la carte et sur le connecteur.
24 septembre 2015 à 10:30
Réponse 117 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Aussi, à clarifier :
1/ Avez-vous remplacé la CTP, ou est-ce celle d'origine?
2/ Quelle est la résistance à froid de celle actuellement en place?
3/ Avez-vous remplacé le relais?
4/ Si "non", l'avez-vous testé? (voir post 12)
1/ Avez-vous remplacé la CTP, ou est-ce celle d'origine?
2/ Quelle est la résistance à froid de celle actuellement en place?
3/ Avez-vous remplacé le relais?
4/ Si "non", l'avez-vous testé? (voir post 12)
24 septembre 2015 à 10:52
Réponse 118 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photo reçue par mail.
Re,
J'ai remplacé les trois composants avec les réf que vous m'avez données.
Pour agrandir l'image, cliquez dessus.
Re,
J'ai remplacé les trois composants avec les réf que vous m'avez données.
Pour agrandir l'image, cliquez dessus.
24 septembre 2015 à 11:53
Réponse 119 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Peut-être la nouvelle CTP ne donne pas assez de courant?... Reconnectez la lampe sur la CTP et faites un essai. Si pas concluant, refaites les mesures du post 98, carte et connecteur.
Sur une machine saine, quand on met le courant, le relais fait "clac" quelques secondes plus tard. Est-ce le cas?
Sur une machine saine, quand on met le courant, le relais fait "clac" quelques secondes plus tard. Est-ce le cas?
24 septembre 2015 à 12:47
Réponse 120 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Je n'ai pas la lampe qui s'allume, hier oui aujourd’hui non, donc peut-être que j'ai fait claquer autre chose ?
24 septembre 2015 à 13:26
Réponse 121 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Sinon j'ai la led rouge côté connecteur rouge vide qui clignote en continu.
24 septembre 2015 à 13:28
Réponse 122 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
N'aurais-je pas fait péter la ctp vu que je n'ai plus la lampe qui s'allume ???
24 septembre 2015 à 14:05
Réponse 123 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
La lampe sera forcément éteinte si le relais est collé. D'où ma question du "clac" à laquelle vous n'avez pas répondu.
Il va falloir remesurer les alims. Déjà, si la LED verte à côté du connecteur 8 fils sur la carte alim est allumée, et si la verte de la carte avec le relais est allumée (présence 12V), c'est bon signe. Pour la led rouge, je ne sais pas ce que ça indique.
Est-ce que vous avez fait claquer autre chose?... bonne question!
Il va falloir remesurer les alims. Déjà, si la LED verte à côté du connecteur 8 fils sur la carte alim est allumée, et si la verte de la carte avec le relais est allumée (présence 12V), c'est bon signe. Pour la led rouge, je ne sais pas ce que ça indique.
Est-ce que vous avez fait claquer autre chose?... bonne question!
24 septembre 2015 à 14:05
Réponse 124 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Oui les leds sont allumées pour le clac du relais, non je n'entends pas de clac.
3 vertes allumées 1 rouge fixe où se trouve les Condos et 1 rouge qui clignote sur la carte CTP en dessous du connecteur à 8 fils.
3 vertes allumées 1 rouge fixe où se trouve les Condos et 1 rouge qui clignote sur la carte CTP en dessous du connecteur à 8 fils.
24 septembre 2015 à 14:12
Réponse 125 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Le collage du relais est déclenché par le microP. Avez-vous bien nettoyé soigneusement au pinceau ou autre les débris vus hier soir, qui sont justement dans les pattes du microP? Les débris qu'on voit sont potentiellement tuants pour lui si on remet le jus sans avoir nettoyé.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
24 septembre 2015 à 14:42
Réponse 126 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Sous le relais, vous avez une diode, D31. Le jus étant mis, quelle tension DC avez-vous aux bornes de la diode, fil rouge côté bague?
Coupez le jus et attendez une minute. Vérifiez que la tension est descendue à 0V à ses bornes. Passez en ohmmètre (pas testeur de diode). Quelle résistance mesurez-vous aux bornes de la diode?
Coupez le jus et attendez une minute. Vérifiez que la tension est descendue à 0V à ses bornes. Passez en ohmmètre (pas testeur de diode). Quelle résistance mesurez-vous aux bornes de la diode?
24 septembre 2015 à 15:02
Réponse 127 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Oui je re-contrôle de nouveau mais non rien.
24 septembre 2015 à 15:05
Réponse 128 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
La carte est débranchée donc mesuré D 31
152,6 Ohm.
Est-ce que je tente ou souhaitez-vous d'autres mesures.
152,6 Ohm.
Est-ce que je tente ou souhaitez-vous d'autres mesures.
24 septembre 2015 à 15:14
Réponse 129 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
150 ohms, donc la bobine du relais est bien connectée à la diode. Parce que figurez-vous que je me méfie de vos soudures... Reste à savoir si le microP ordonne au relais de coller ou non. Donc remettez le jus pour lire la tension aux bornes de la diode.
Nouvelle mesure : mettez le jus, et en mode volts DC, mettez le fil noir sur le métal du régulateur et le rouge sur la broche 6 du ULN2003, puis sur la broche 11. Que lisez-vous à chaque fois?
Puis vous referez les mesures d'alimentation comme au post 98, connecteur branché. Y compris la mesure sur le fil rouge.
Pour agrandir l'image, cliquez dessus.
Nouvelle mesure : mettez le jus, et en mode volts DC, mettez le fil noir sur le métal du régulateur et le rouge sur la broche 6 du ULN2003, puis sur la broche 11. Que lisez-vous à chaque fois?
Puis vous referez les mesures d'alimentation comme au post 98, connecteur branché. Y compris la mesure sur le fil rouge.
Pour agrandir l'image, cliquez dessus.
24 septembre 2015 à 15:47
Réponse 130 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Diode 11,43v
6 = 4,89v
11 = 793v
6 = 4,89v
11 = 793v
24 septembre 2015 à 16:12
Réponse 131 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Assez surprenant mais bon le fil r et fil rouge donne 385v
Sinon
R et G = 8,80v
r et C = 8,77v
r et D = 5,02v
R et B = 2,48v
r et H = 275v
R et À = 0
Sinon
R et G = 8,80v
r et C = 8,77v
r et D = 5,02v
R et B = 2,48v
r et H = 275v
R et À = 0
24 septembre 2015 à 16:23
Réponse 132 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Le microP donne donc un "1" logique (5V) à l'entrée du driver inverseur ULN (broche 6), celui-ci donne en sortie (broche 11) un niveau bas sur la bobine, sachant que l'autre borne de la bobine est à 12V... DONC VOTRE RELAIS COLLE!! Il a dû faire clac sans que vous ne l'entendiez. Il faut être à 2 pour l'entendre, un qui met le jus et l'autre qui écoute.
Du coup vous avez 350V ou un peu plus sur le fil rouge, et l'alim fonctionne complètement, toutes les tensions sont correctes, au détail près que vous n'avez pas mesuré sur le connecteur 7-1 (mais là on sait qu'il y a 12/13V) et 7-2.
Pour moi, la clim est prête à marcher. Vous n'auriez pas oublié de remettre un fil ou un connecteur, dans l'UE ou dans l'UI? Essayez, en froid, en chaud...
Du coup vous avez 350V ou un peu plus sur le fil rouge, et l'alim fonctionne complètement, toutes les tensions sont correctes, au détail près que vous n'avez pas mesuré sur le connecteur 7-1 (mais là on sait qu'il y a 12/13V) et 7-2.
Pour moi, la clim est prête à marcher. Vous n'auriez pas oublié de remettre un fil ou un connecteur, dans l'UE ou dans l'UI? Essayez, en froid, en chaud...
24 septembre 2015 à 17:06
Réponse 133 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Je viens de démarrer, la lampe s'allume un bref instant.
Le compresseur en mode froid ne démarre toujours pas.
F1 revient au bout de 5 minutes.
Le compresseur en mode froid ne démarre toujours pas.
F1 revient au bout de 5 minutes.
24 septembre 2015 à 17:39
Réponse 134 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Lorsque je branche j'entends bien le clac du relais.
En mode froid toujours F1 et en mode chaud j'ai P1
Plus cette Led qui clignote je ne sais pas si vous avez pu voir le fichier vidéo pour vous faire voir de quelle Led il s'agit.
En mode froid toujours F1 et en mode chaud j'ai P1
Plus cette Led qui clignote je ne sais pas si vous avez pu voir le fichier vidéo pour vous faire voir de quelle Led il s'agit.
24 septembre 2015 à 17:56
Réponse 135 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
J'ai pu voir la vidéo, certes on voit un point rouge qui clignote, sinon tout est flou... je ne reconnais même pas les cartes. Une photo aurait été plus utile...
P1 concerne la sonde de l'échangeur de l'UI. Et c'est l'UI qui affiche le message. Peut-être qu'on a un défaut réel dans l'UI, et que l'UE n'est pas ou plus impliquée. Je dis "plus" parce que le défaut de corrosion était bien réel et empêchait l'UE de fonctionner. Ce qui voudrait dire 2 défauts simultanément?...
Quel est l'historique de cette clim, car je commence à me poser des questions. Quel âge a-t-elle, est-ce que la panne est survenue du jour au lendemain, ou lors d'une repose après un déplacement, etc... Ou serait-ce une clim achetée d'occasion "en l'état"?
P1 concerne la sonde de l'échangeur de l'UI. Et c'est l'UI qui affiche le message. Peut-être qu'on a un défaut réel dans l'UI, et que l'UE n'est pas ou plus impliquée. Je dis "plus" parce que le défaut de corrosion était bien réel et empêchait l'UE de fonctionner. Ce qui voudrait dire 2 défauts simultanément?...
Quel est l'historique de cette clim, car je commence à me poser des questions. Quel âge a-t-elle, est-ce que la panne est survenue du jour au lendemain, ou lors d'une repose après un déplacement, etc... Ou serait-ce une clim achetée d'occasion "en l'état"?
24 septembre 2015 à 19:19
Réponse 136 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Acheter neuve à Castorama il y a eu un choc électrique, je pense dû à la foudre.
Car où nous nous trouvons nous sommes confrontés à ce genre de situation.
Sinon étant à l'étranger je n'ai pu m'en occuper donc voilà mais c'est une clim qui a vraiment peu servi.
Donc ayant du temps je me suis dit que cela était vraiment dommage de la jeter.
Car où nous nous trouvons nous sommes confrontés à ce genre de situation.
Sinon étant à l'étranger je n'ai pu m'en occuper donc voilà mais c'est une clim qui a vraiment peu servi.
Donc ayant du temps je me suis dit que cela était vraiment dommage de la jeter.
24 septembre 2015 à 19:26
Réponse 137 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonsoir.
Pour vince06220 : pour information ne soyez pas surpris les images que nous publions sur le site sont réduites mais je transfère à Dom les versions originales.
J'en ai fait de même avec la vidéo sans la publier.
Cordialement.
Patrice
Pour vince06220 : pour information ne soyez pas surpris les images que nous publions sur le site sont réduites mais je transfère à Dom les versions originales.
J'en ai fait de même avec la vidéo sans la publier.
Cordialement.
Patrice
24 septembre 2015 à 20:24
Réponse 138 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Je comprends bien qu'elle a peu marché, mais vous ne dites pas son âge. Le phénomène de corrosion de pistes qu'on a réparé n'arrive pas en quelques semaines, c'est un processus assez lent, et qui peut prendre des années. Si vous ne vous en servez que 2 mois par an (par exemple), la coupure a pu devenir effective pendant les 10 autres mois. Et si la foudre tombe tout près dans la même période, alors à la remise en service les 2 pannes SEMBLENT être liées alors qu'elles ne le sont pas du tout. Manifestement, votre clim avait 2 pannes, il en reste une à trouver.
Si vous voulez faire de l'acharnement thérapeutique sur cette clim, il serait bon d'investiguer au niveau de l'UI, car une surcharge électrique arrivant par le secteur a très bien pu affecter l'UI aussi...
A noter que je vais être beaucoup moins disponible les 3 jours qui viennent.
Cordialement, Dom.
Si vous voulez faire de l'acharnement thérapeutique sur cette clim, il serait bon d'investiguer au niveau de l'UI, car une surcharge électrique arrivant par le secteur a très bien pu affecter l'UI aussi...
A noter que je vais être beaucoup moins disponible les 3 jours qui viennent.
Cordialement, Dom.
25 septembre 2015 à 00:09
Réponse 139 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ma foi ! Après avoir consacré tout ce temps.
Je trouve dommage de baisser les bras maintenant.
Bien sûr si cela vous semble possible !
La clim a 4 ou 5 ans maxi.
Si vous voulez bien me donner les tests à faire sur UI, bien sûr dès que vous en avez la possibilité.
Je vous remercie déjà pour votre patience à mon égard.
Merci.
Je trouve dommage de baisser les bras maintenant.
Bien sûr si cela vous semble possible !
La clim a 4 ou 5 ans maxi.
Si vous voulez bien me donner les tests à faire sur UI, bien sûr dès que vous en avez la possibilité.
Je vous remercie déjà pour votre patience à mon égard.
Merci.
25 septembre 2015 à 00:18
Réponse 140 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ok pas de problème dites-moi quoi ?
25 septembre 2015 à 07:49
Réponse 141 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Eh bien, classique avec moi, une photo recto verso de la carte de l'UI sera indispensable. J'insiste sur la qualité et l'éclairage de la photo!
Cordialement, Dom.
Cordialement, Dom.
25 septembre 2015 à 10:07
Réponse 142 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Pour info dans la zone D1D2 et D3 une projection blanche qui touche les 3 composants noirs juste derrière.
25 septembre 2015 à 13:10
Réponse 143 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Photos reçue par mail.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
25 septembre 2015 à 13:34
Réponse 144 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour Dom.
Je ne sais pas si vous avez reçu les dernières photos.
Je ne sais pas si vous avez reçu les dernières photos.
28 septembre 2015 à 10:04
Réponse 145 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour. Photos bien reçues mais Dom très très occupé ce WE (comme je vous l'avais dit). Dommage à nouveau que la photo des pistes soit mal éclairée : par endroits, impossible de faire la différence entre les pistes et leur environnement. J'ai 2 pistes.
1/ le connecteur blanc à 4 fils va surement aux 2 sondes. Appelons "1" la broche la plus dans le coin. Mesurez SUR LE CABLE la résistance entre 1 et 2, puis la résistance entre 3 et 4. Maintenant, sur la carte, voyez s'il y a environ 0 ohm entre 1 et 3 (je ne peux pas voir sur la photo si elles sont reliées, trop sombre(!!)). Si c'est le cas, et si les valeurs des 2 sondes sont proches, alors essayez de permuter les fils 2 et 4. On y arrive en enfilant une épingle sur le côté du fil qui entre dans le connecteur pour tordre une toute petite patte, ce qui permet le retrait du fil. Si c'est un pb de sonde (code P1), cette manip devrait faire démarrer la clim quelques minutes. Après il y aura une erreur, mais ce sera normal.
2/ sous les composants O1 et O2 (optocoupleurs), on voit une substance translucide. Est-ce un liquide ou un genre de colle qui a séché? C'est par ces optocoupleurs que transitent les infos échangées entre UI et UE.
1/ le connecteur blanc à 4 fils va surement aux 2 sondes. Appelons "1" la broche la plus dans le coin. Mesurez SUR LE CABLE la résistance entre 1 et 2, puis la résistance entre 3 et 4. Maintenant, sur la carte, voyez s'il y a environ 0 ohm entre 1 et 3 (je ne peux pas voir sur la photo si elles sont reliées, trop sombre(!!)). Si c'est le cas, et si les valeurs des 2 sondes sont proches, alors essayez de permuter les fils 2 et 4. On y arrive en enfilant une épingle sur le côté du fil qui entre dans le connecteur pour tordre une toute petite patte, ce qui permet le retrait du fil. Si c'est un pb de sonde (code P1), cette manip devrait faire démarrer la clim quelques minutes. Après il y aura une erreur, mais ce sera normal.
2/ sous les composants O1 et O2 (optocoupleurs), on voit une substance translucide. Est-ce un liquide ou un genre de colle qui a séché? C'est par ces optocoupleurs que transitent les infos échangées entre UI et UE.
28 septembre 2015 à 15:29
Réponse 146 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Les valeurs entre 1 et 2 = 3,09 kohm
3 et 4 =10,55 kohm
Sur la carte 1 et 3 = 0
Je pense que que c'est du liquide car il y a projection sur les 3 composants derrière.
3 et 4 =10,55 kohm
Sur la carte 1 et 3 = 0
Je pense que que c'est du liquide car il y a projection sur les 3 composants derrière.
28 septembre 2015 à 15:58
Réponse 147 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
J'ai interverti donc les fils 2 et 4 toujours F1 et la ventilation en mode chaud ne fonctionne pas.
28 septembre 2015 à 17:00
Réponse 148 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Sur D1-D2-D3, ce n'est pas du liquide, c'est à priori de la colle qui sert à maintenir les condensateurs! Sous O1-O2, ce n'est pas du tout le même aspect. Si c'est un liquide salé donc hydrophile, il va maintenir leurs broches +/- en court-circuit. Vérifiez et nettoyez si besoin.
Bien que les valeurs de sondes soient différentes, essayez quand même la permutation 2/4, ça ne mange pas de pain. Parce que souvent les 2 sondes ont des valeurs comparables.
Bien que les valeurs de sondes soient différentes, essayez quand même la permutation 2/4, ça ne mange pas de pain. Parce que souvent les 2 sondes ont des valeurs comparables.
28 septembre 2015 à 17:02
Réponse 149 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Sur o1 et o2 c'est de la colle ou du vernis assez dur mais translucide pas comme la colle jaune donc.
28 septembre 2015 à 17:16
Réponse 150 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
En mode chaud et avec les fils 2/4 inversés, est-ce que vous obtenez toujours P1 au bout de 2 minutes? Quand on demande du chaud, la ventilation de l'UI ne démarre jamais immédiatement.
28 septembre 2015 à 17:59
Réponse 151 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Non pas d'erreur p1 mais toujours F1 je laisse toujours 2 et 4 inversés ?
28 septembre 2015 à 18:03
Réponse 152 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Pourtant, dans le passé (post 62), le chaud donnait (seulement) du P1, au bout d'un moment (et apparemment pas de F1).
Vous pouvez remettre les fils comme à l'origine. Eventuellement, cherchez d'autres traces de corrosion comme celle qu'on a corrigée. Comme vos photos ne sont pas top, il ne m'est pas facile d'en voir d'autres.
Vous pouvez remettre les fils comme à l'origine. Eventuellement, cherchez d'autres traces de corrosion comme celle qu'on a corrigée. Comme vos photos ne sont pas top, il ne m'est pas facile d'en voir d'autres.
28 septembre 2015 à 18:44
Réponse 153 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour.
Avez-vous reçu les dernières photos ?
Avez-vous reçu les dernières photos ?
29 septembre 2015 à 09:56
Réponse 154 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Oui, mais ce sont des photos d'UI! Je parlais de l'UE, qui est plus exposée aux intempéries, donc à la corrosion. Je vous délègue la recherche d'autres pistes attaquées sur TOUTES les cartes de votre UE. Voir question 2980, posts 17 et suivants.
Avez-vous reçu mon dernier post, dans lequel je disais: "Pourtant, dans le passé (post 62), le chaud donnait (seulement) du P1, au bout d'un moment (et apparemment pas de F1)". Vous confirmez ce que vous disiez alors?
Avez-vous reçu mon dernier post, dans lequel je disais: "Pourtant, dans le passé (post 62), le chaud donnait (seulement) du P1, au bout d'un moment (et apparemment pas de F1)". Vous confirmez ce que vous disiez alors?
29 septembre 2015 à 13:00
Réponse 155 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ben oui c'est assez bizarre mais une fois que l'erreur P1 apparaît la deuxième ne s'affiche pas.
Par contre lorsque j'ai inversé les fils 2 et 4 l'erreur P1 n'apparaît pas mais c'est donc F1 qui apparaît voilà pour résumer.
Donc je dois de nouveau vérifier tout signe de corrosion sur les cartes extérieures, pour celle UI c'est donc bon rien d'anormal pour vous ?
Par contre lorsque j'ai inversé les fils 2 et 4 l'erreur P1 n'apparaît pas mais c'est donc F1 qui apparaît voilà pour résumer.
Donc je dois de nouveau vérifier tout signe de corrosion sur les cartes extérieures, pour celle UI c'est donc bon rien d'anormal pour vous ?
29 septembre 2015 à 13:07
Réponse 156 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
On dirait bien quand même qu'une sonde n'a plus la bonne valeur : quand on la remplace par l'autre l'erreur P1 disparaît. Ce qui nous fait une 2ème panne. Et comme il y a toujours F1 avec une autre sonde, c'est qu'il y en a une 3ème... Vous me gâtez!
Quelques autres mesures sur l'UE. Le microP a une autre alimentation. Pour la tester, sous tension :
* entre A et B : lire entre 5 et 8 V AC, je dis bien AC
* entre C et D : lire entre 7 et 10 V DC, oui, DC, cette fois.
Couper le courant et mesurer aussi les 4 résistances 12000 et 5100, qui sont impliquées dans la communication, ainsi que les 2 diodes (mode test de diode). Sur l'UI, il y a aussi une 12000, une 5100 et une paire de diodes près du fil rouge de comm ("SIG")
Voici la photo :
Pour agrandir l'image, cliquez dessus.
Quelques autres mesures sur l'UE. Le microP a une autre alimentation. Pour la tester, sous tension :
* entre A et B : lire entre 5 et 8 V AC, je dis bien AC
* entre C et D : lire entre 7 et 10 V DC, oui, DC, cette fois.
Couper le courant et mesurer aussi les 4 résistances 12000 et 5100, qui sont impliquées dans la communication, ainsi que les 2 diodes (mode test de diode). Sur l'UI, il y a aussi une 12000, une 5100 et une paire de diodes près du fil rouge de comm ("SIG")
Voici la photo :
Pour agrandir l'image, cliquez dessus.
29 septembre 2015 à 20:01
Réponse 157 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Merci de votre patience à mon égard je reconnais vous donner du fil à retordre avec mon savoir. ;-)
J'ai toutes les cartes sur la table afin de contrôler de nouveau les pistes.
Une question puis-je faire certaines mesures carte démontée ou faut-il que je remonte tout avant ?
Merci encore.
Vincent
J'ai toutes les cartes sur la table afin de contrôler de nouveau les pistes.
Une question puis-je faire certaines mesures carte démontée ou faut-il que je remonte tout avant ?
Merci encore.
Vincent
29 septembre 2015 à 21:15
Réponse 158 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Sur table, vous pouvez faire les mesures de résistances et de diodes. Si vous trouvez une piste attaquée, vous pouvez mesurer entre les 2 soudures qui encadrent la zone (comme "A" et "1" l'autre fois). Pour l'alim, là il faut remonter et mettre sous tension.
29 septembre 2015 à 23:28
Réponse 159 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Ok merci, je vous tiens informé demain.
29 septembre 2015 à 23:31
Réponse 160 d'un contributeur du forum
Où acheter un condensateur pour une clim Zenith
Bonjour à toutes et à tous,
Pour information la page de ce topic étant devenu trop longue, nous avons déplacé la suite, qui est disponible en suivant ce lien : Dépannage carte électronique climatiseur
Cordialement.
L'équipe du forum climatisation
Pour information la page de ce topic étant devenu trop longue, nous avons déplacé la suite, qui est disponible en suivant ce lien : Dépannage carte électronique climatiseur
Cordialement.
L'équipe du forum climatisation
29 septembre 2015 à 23:54
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Clim Zenith AC-SR-51-QC erreur F1 quelle carte électronique est HS
- N°1832 : Bonjour, Tout est dit dans le résumé de la question. Sur une climatisation Zenith AC-SR-51-QC j'ai l'erreur F1. Quelle carte électronique est HS ? D’après ce que je vois c'est une panne récurrente, mon appareil n'a pas 6...
- 2. Conseils pour climatisation Zenith vendue par Castorama
- N°1546 : Bonjour. Que pensez-vous des climatiseurs fixes inverter ZENITH prêts à poser vendus par Castorama ? Merci de votre réponse.
- 3. Clim Inverter Zenith ZN 35 3A Erreur F1
- N°6146 : Bonjour, J'ai besoin d'aide pour ce problème. J'ai lu beaucoup de questions, mais je ne trouve pas la solution. Le Clim était en service pour plus de 2 ans. Après Erreur F1, elle s’est arrêtée pour plus 1 an. Avec des...
- 4. Référence condensateur ventilateur clim LG S18AW
- N°3473 : Bonjour à tous. Je suis nouveau membre du forum. Étant parti en vacances, de retour oh surprise en voulant utiliser ma clim le capot de la machine extérieure était ouvert. Je fais appel à mon réparateur qui me dit qu'il...
- 5. Panne F1 sur clim Zenith remplacer condensateur
- N°4356 : Bonjour à tous Après avoir lu tous les sujets sur le code panne F1 sur clim Zenith, je me suis dit pourquoi ne pas essayer de remplacer mon condo CD291 qui présentait une enveloppe plastique déchirée puis une fois dessoudé...
- 6. Problème clim Zenith ne chauffe pas affiche erreur E8
- N°2190 : Bonjour à tous, Je me tourne vers vos compétences car après avoir lu beaucoup de choses sur le net je me retrouve sans réelle réponse et issue à mon problème. J'ai une clim Zenith réversible 3590W, elle fonctionne très...
- 7. Dépannage carte électronique climatiseur
- N°3591 : Bonjour à toutes et à tous, Cette page est la suite d'un topic du forum climatisation. La première partie est disponible en suivant ce lien : Où acheter un condensateur pour une clim Zenith Information sur cette page les...
- 8. Panne carte clim Toshiba MCC 867 - 04
- N°4763 : Bonjour. Je rencontre le même problème qu'Ector question 4705 : Recherche carte pour une clim Toshiba. J'ai changé le STRL 472. Mais ça ne marche toujours pas. JIMA dans la réponse parle de réveiller le composant. Je...
- 9. Références sur condensateur
- N°2215 : Bonjour Après avoir traîné beaucoup sur le forum je pense que mon souci de clim provient du condensateur de démarrage du bloc extérieur. Donc je l'ouvre et trouve le condensateur. Seulement pour en acheter un neuf je...
- 10. Dépannage carte électronique climatisation Zenith
- N°7526 : Bonjour à tous, Pour information la page de ce topic étant devenu trop longue, nous avons déplacé la suite ici. La première partie est disponible en suivant ce lien : Où acheter un condensateur pour une clim...
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
