Bonjour.

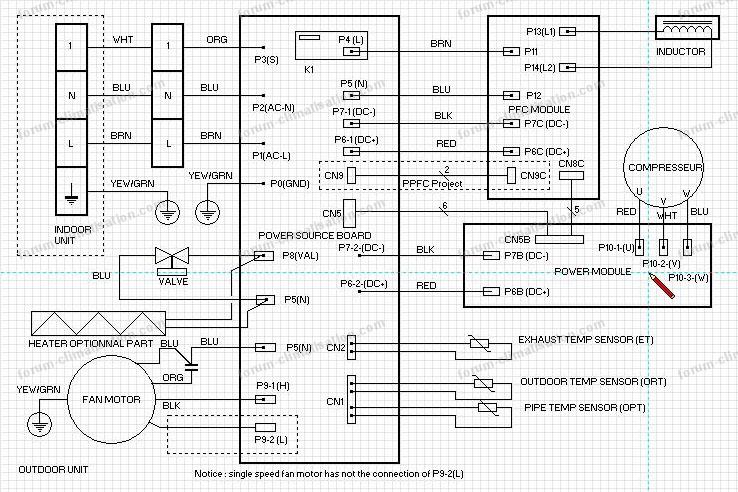

Je recherche cette pièce (résistance ou inductor) qui est branchée entre P13 et P14 sur le PFC.
Apparemment, la pièce n'est pas disponible chez Airton.
Si quelqu'un pouvait m'aider à trouver une correspondance, je lui serais très reconnaissant.
Merci pour votre aide.

15 septembre 2023 à 01:56

Questions / Réponses Climatisation 1

Panne résistance ou inductor clim Airton TAC-12

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Qu'est-ce qui vous fait suspecter cette pièce? Symptômes de la panne?

Une photo du schéma de l'unité extérieure serait bien. Ou à défaut, de la carte.

15 septembre 2023 à 11:06

Questions / Réponses Climatisation 2

Panne résistance ou inductor clim Airton TAC-12

ALBRE37
Membre inscrit

259 messages

Bonjour.

Il existe deux versions de TAC-12 soit 2009 ou 2010 c'est l'année marquée sur la plaque du groupe ext.
Les 2 inductances ne sont pas identiques !!
Êtes vous sûr que la votre est HS, soit en court-circuit ou coupée ?
Culture
AB37

15 septembre 2023 à 14:21

Questions / Réponses Climatisation 3

Panne résistance ou inductor clim Airton TAC-12

ALBRE37
Membre inscrit

259 messages

Pas culture mais cordialement.

15 septembre 2023 à 14:22

Questions / Réponses Climatisation 4

Panne résistance ou inductor clim Airton TAC-12

Peuggti
Membre inscrit

7 messages

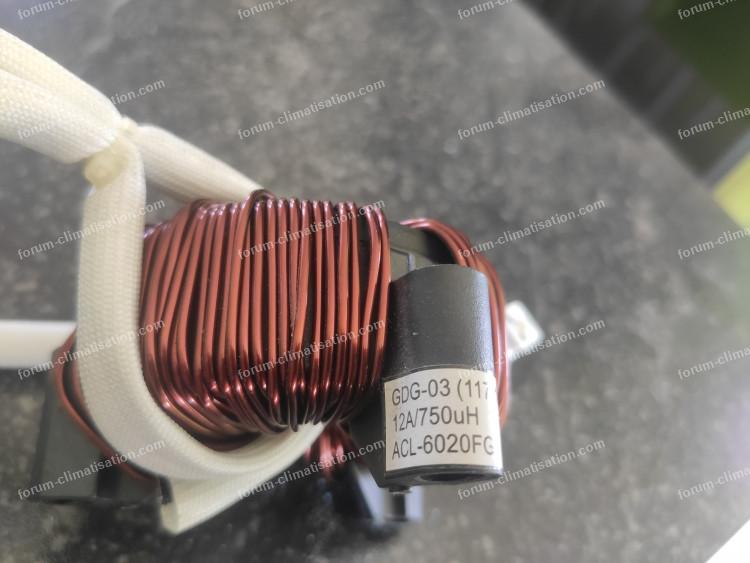

La pièce est cassée due au frottement contre la protection thermique.

Pour agrandir les images, cliquez dessus.

15 septembre 2023 à 23:07

Questions / Réponses Climatisation 5

Panne résistance ou inductor clim Airton TAC-12

Peuggti
Membre inscrit

7 messages

Aussi, c'est un 2008.

Merci pour votre aide.
PS : Réponse d'Airton : Pièces en rupture de stock définitive.

15 septembre 2023 à 23:11

Questions / Réponses Climatisation 6

Panne résistance ou inductor clim Airton TAC-12

Peuggti
Membre inscrit

7 messages

Voici l'état

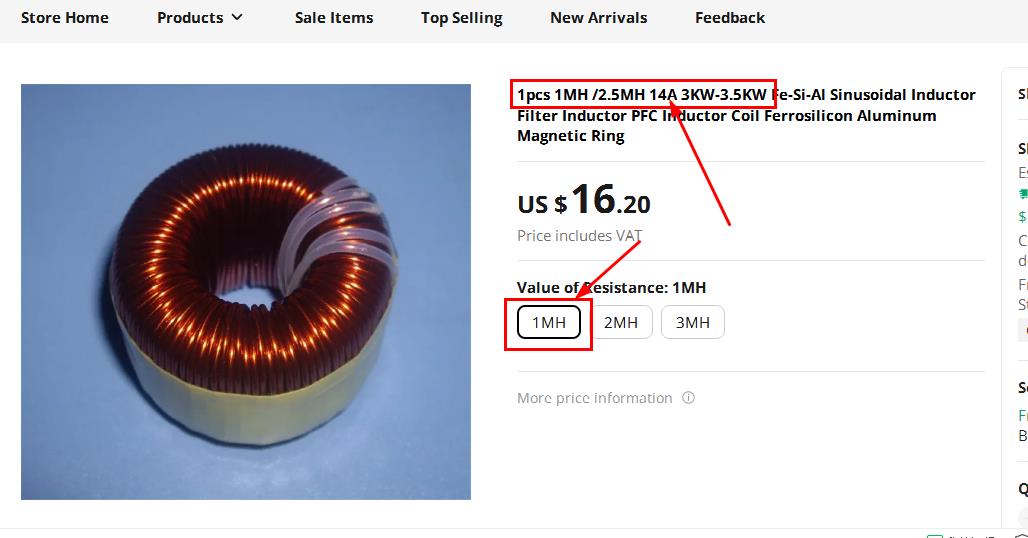

Et la deuxième photo j'ai trouvé ceci qui pourrait convenir mais si vous avez autre chose n'hésitez pas.
Merci.

Pour agrandir l'image, cliquez dessus.

16 septembre 2023 à 01:25

Questions / Réponses Climatisation 7

Panne résistance ou inductor clim Airton TAC-12

ALBRE37
Membre inscrit

259 messages

Bonjour.

Donc c'est une TAC-12 série jusqu'à 2009.
Avec un multimètre utilisant la fonction ohmmètre regardez si la bobine est coupée, et si il a la fonction inductance dites nous la valeur trouvée.
Pour ma part si la bobine n'est pas grillée (verni du cuivre qui a chauffé = couleur marron foncé) et qu'elle n'est pas coupée, votre problème est ailleurs soit le PFC ou le Power module.. voir compresseur en C/C ou bloqué.
Vous ne fournissez pas de renseignement ça ne nous aide pas ...

Cordialement.
AB37

16 septembre 2023 à 06:45

Questions / Réponses Climatisation 8

Panne résistance ou inductor clim Airton TAC-12

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

J'ajouterais que vous avez dit "La pièce est cassée due au frottement contre la protection thermique", or la photo ne montre pas de casse. Qu'est-ce que vous appelez protection thermique?

Vous n'avez pas non plus donné les symptômes de la panne.

16 septembre 2023 à 08:38

Questions / Réponses Climatisation 9

Panne résistance ou inductor clim Airton TAC-12

Peuggti
Membre inscrit

7 messages

Désolé, la photo n'a pas été mise à mon dernier message. Le cuivre est cassé et je mesure 00.0 Ohm.
Merci.

Pour agrandir l'image, cliquez dessus.

16 septembre 2023 à 08:43

Questions / Réponses Climatisation 10

Panne résistance ou inductor clim Airton TAC-12

Dom-Aom
Membre inscrit

7 957 messages

Si le fil est coupé à plusieurs endroits, comme ça a l'air d'être le cas, je vois mal la bobine faire 00.0 ohm, plutôt "1" qui devrait s'afficher, ce qui veut dire l'infini.

Réparation envisageable : débobiner le fil en comptant les spires avec soin ; évaluer le diamètre du fil au pied à coulisse ou en mettant 10 fils les uns contre les autres et en divisant la "largeur" par 10 ; acheter du fil de cuivre émaillé du bon diamètre ; rebobiner avec du fil neuf. Je préfère ça plutôt que la bobine de la réponse 6.

16 septembre 2023 à 10:41

Questions / Réponses Climatisation 11

Panne résistance ou inductor clim Airton TAC-12

ALBRE37
Membre inscrit

259 messages

Bon, au moins, je comprends mieux votre demande.
Mais je pense que vous avez la solution. Le plus simple sera de rebobiner le tore. Il vous faudra compter le nombre de spires. Il y a peut-être 2 couches et, pour le fil, je crois que c'est du 16/10 et je pense que j'ai ça.

Autrement, j'ai le même groupe ext que le vôtre et, demain, je vais regarder cette inductance et la mesurer.
Dites-moi si vous êtes d'accord pour faire le bobinage.
Cordialement,
AB37

16 septembre 2023 à 17:53

Questions / Réponses Climatisation 12

Panne résistance ou inductor clim Airton TAC-12

ALBRE37
Membre inscrit

259 messages

Voici les infos concernant cette inductance :

Mesurée avec la longueur des 2 fils à cosse =859 µH pour 750 sur l'étiquette.
Le diamètre du fil est de 15/10 émaillé , le poids d'un mètre de fil est de 16 grammes.
Le poids total de la bobine sans les 3 vis est de 490 grammes.

Avant d'enlever le fil il faudrait la peser pour voir si vous retrouver la même valeur.
Ensuite enlever le cuivre et le peser pour déterminer la longueur utile.

Cordialement.
AB37

17 septembre 2023 à 10:30

Questions / Réponses Climatisation 13

Panne résistance ou inductor clim Airton TAC-12

Peuggti
Membre inscrit

7 messages

Désolé de vous répondre si tardivement je vais regarder pour refaire le bobinage.

Merci pour les info je vais pesé etc.
Je vous donnerai les conclusions si sa peut aider quelqu'un aussi.
Merci

22 septembre 2023 à 15:58

Questions / Réponses Climatisation 14

Panne résistance ou inductor clim Airton TAC-12

ALBRE37
Membre inscrit

259 messages

Bonjour.

Si vous êtes un peu bricoleur vous pouvez rebobiner le Tore ferrite "le noyau" et pour le cuivre j'ai ce qu'il vous faut et gratos, par contre les frais d'expédition reste à votre charge, si ça vous convient alors faites une demande de mes coordonnées auprès du de l'administrateur en répondant a ce message.
Cordialement.
AB37

23 septembre 2023 à 07:00

Questions / Réponses Climatisation 15

Panne résistance ou inductor clim Airton TAC-12

Peuggti
Membre inscrit

7 messages

Bonjour ALBRE37.

J'ai eu un peu de temps pour démonter le ferrite j'ai mesurer approximativement 70 tours ( pas évident avec des morceaux qui tombe puisque cassé ) 6,15M (220gr) de cuivre de diamètre de 1,4mm
Complet le poids total est aussi de 490gr

Si un administrateur pouvait me permettre d'avoir les coordonnées de ALBRE37 se serait sympa.
Merci à vous.

24 septembre 2023 à 00:27

Questions / Réponses Climatisation 16

Panne résistance ou inductor clim Airton TAC-12

Bricovidéo
Administrateur

12 983 messages

Bonjour Peuggti

Les coordonnées de ALBRE37 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum. Cordialement, l'équipe du forum dépannage climatisation.

24 septembre 2023 à 11:56
