Airton inverter TAC 12 CHSA/CI erreur E7

2667

Question dépannage forum-climatisation : Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

Bonjour,

J'ai parcouru les différentes questions de ce genre sans vraiment trouver mon bonheur, voici mon souci : à la mise en route, le mode clim ou chauffage ne démarre plus et le panneau d'affichage au bout de 2 à 3 minutes indique E7 en clignotement.

Deux petites précisions avant d'aller plus loin : cet équipement est installé en bord de mer et comme c'est une maison secondaire, le disjoncteur est activé à chaque départ... (est-ce vraiment bon pour ce genre d'électronique ?!?!?...).

A l'ouverture de l'unité extérieure, il y a 3 cartes et deux voyants leds rouges, un sur la carte principale et un sur une carte secondaire, ceux-ci ne s'allument pas.

Après un appel (enfin plusieurs !!!! et quelques mails !!!) chez le dépanneur officiel, il s'avère que la carte principale est à changer.... Elle a déjà été remplacée il y a 3 ans, l'appareillage avait 3 ans !!!!!....
Et surtout à l'époque elle était au tarif de 92€ et aujourd'hui 224€ (pas glop !!!).
C'est le genre de choses qui me fâche, donc morte pour morte autant tenter de l'opérer.

Je n'ai pas testé sur place les tensions d'entrées et j'ai démonté soigneusement cette carte, par rapport à cette photo (j'en ai d'autres) et connaissant si peu de choses, est-il possible que l'un de vous m'indique ce qu'il faut éventuellement remplacer, quitte à faire du préventif ???

Je suis sur Nantes et l'installation est à 100 km.
Mes piètres connaissances en électronique demandent un peu de patience, merci à vous par avance !!
J'ai à ma disposition un petit testeur quasi neuf et de quoi souder, si nécessaire.
Et surtout, nous aimerions profiter de la maison le weekend prochain.

Pour agrandir l'image, cliquez dessus.

10 février 2015 à 11:49

Réponse 1 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Oui, il est recommandé de couper le courant sur la clim pour vos longues absences. Il faut pour cela que la clim soit au repos et éteinte à la télécommande. La couper quand elle tourne, comme lors d'une coupure EDF, est risqué : des internautes du forum ont eu des problèmes à la remise en marche.

Si aucune LED n'est allumée, il se peut que l'alimentation soit HS. Si c'est cela, ça se répare à peu de frais, mais si vous n'y connaissez rien en électronique et en mesures, ce n'est pas gagné. L'alim est l'ensemble des composants délimité par un trait blanc, près des gros condensateurs.

1ères investigations : le fusible est-il bon? Quelle est la tension sur les gros condensateurs? (normalement, 340V DC : attention, danger!) Quand quelqu'un met le courant, entendez-vous dans les 5 secondes un "clac" de relais dans l'UE? Sinon, c'est à coup sûr l'alim.

Cordialement, Dom.

10 février 2015 à 15:12

Réponse 2 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

PL
Membre inscrit

13 462 messages

Bonjour.
Je suis sceptique sur la panne, E7 correspond à la sonde de température extérieure.

10 février 2015 à 16:14

Réponse 3 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

PL
Membre inscrit

13 462 messages

Re. Coupure oui, mais vraiment sur de très longues distances, si celles-ci sont fréquentes il est certain que l’électronique ne va pas aimer du tout..
Dom l'a expliqué simplement.

10 février 2015 à 16:20

Réponse 4 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

Bonjour,
Merci à vous deux pour vos réponses et rapides qui plus est.

Dom : pour ce qui est de la mise hors tension le processus est effectivement respecté.
Le fusible est bon. Il me semble aussi avoir entendu un petit "clac" lors de la mise en route.

Est-ce qu'après les 340 V DC, il y a autre chose à contrôler ?
J'ai trouvé un électronicien qui va regarder la carte ce matin, j'espère pouvoir vous en dire plus, ensuite.

PL : à force de lire toutes les fiches ici, j'ai affiché un mauvais code erreur, c'est en fait le e5, mille excuses ! Sans-doute plus logique.
Bonne journée.

11 février 2015 à 09:27

Réponse 5 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Eh bien, regarder si tous les câbles sont bien enfoncés dans les connecteurs, les manoeuvrer TOUS pour s'affranchir de problèmes d'oxydation liés à l'atmosphère marine, voir si les diverses tensions sont bonnes au(x) secondaire(s) de l'alimentation... Pas facile d'être exhaustif à distance. S'aider du schéma contenu dans l'UE pour vérifier le maximum de choses.

Cordialement, Dom.

11 février 2015 à 12:11

Réponse 6 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

Ok, merci Dom.
J'avais déjà effectué le débranchement / branchement de tous les connecteurs sur la carte sur place, sans succès.
Les connecteurs principaux sont isolés et n'ont pas souffert de l'oxydation.

Je suis bien conscient qu'il n'est pas facile de dépanner à distance.

J'ai déposé ce matin la carte chez un électronicien.
Il pense comme vous que le circuit d'alimentation est défectueux.
J'aurai de ses nouvelles assez rapidement.
Je ne manquerai pas de vous faire suivre ses infos.

Cordialement.

11 février 2015 à 12:25

Réponse 7 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

PL
Membre inscrit

13 462 messages

Bonsoir. Tout à fait. Bonne continuation avec Dom.

11 février 2015 à 17:23

Réponse 8 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

Bonjour,

Alim HS, c'est confirmé.
Les composants sont en commande, visiblement, un peu délicat à trouver, seule source l'Angleterre...?!
A suivre...

16 février 2015 à 09:41

Réponse 9 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Bizarre que l'alim soit déclarée HS : si vous aviez bien entendu un clac dans les 5 s suivant la mise sous tension, c'est que l'alim fonctionnait, au moins dans sa globalité... il se peut qu'un des secondaires ait un problème, mais dans ce cas l'Angleterre n'est pas un passage obligé!

Cordialement, Dom.

16 février 2015 à 10:04

Réponse 10 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

Bonjour,

La carte est en phase de tests après divers interventions.
J'ai une question avant de faire n'importe quoi pour Dom ou PL :
Le repère P3 sur la carte est alimenté par quelle tension ??? Quel est son rôle ?

Merci d'avance...

23 février 2015 à 10:41

Réponse 11 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Le P3, fil orange d'après votre photo, est le fil de communication UI/UE. Il fonctionne avec un des fils du secteur, phase ou neutre. Il sert à échanger des données binaires en émission et en réception grâce aux 2 optocoupleurs (carrés noirs avec 2x2 pattes).

Cordialement, Dom.

25 février 2015 à 09:51

Réponse 12 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

Et en terme de tension ?
Quelle est la valeur en volts pour la simuler, svp ?

25 février 2015 à 09:56

Réponse 13 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

Dom-Aom
Membre inscrit

7 957 messages

Simuler... simuler... que voulez-vous simuler à cet endroit? Les microP de l'UI et de l'UE discutent sur ce fil, dans une langue connue d'eux seuls (en tous cas pas de moi)! Vouloir "tester" le fonctionnement de cette partie de carte sans la carte soeur de l'autre côté n'a pas de sens. On peut éventuellement vérifier chaque composant de la zone, mais sans plus. De toutes façons, il est peu probable qu'il y ait un pb à cet endroit.

Cordialement, Dom.

25 février 2015 à 14:10

Réponse 14 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

Bonjour,

J'ai effectué le branchement de la carte en place et il s'avère que la résistance R42 s'est mise à flasher immédiatement après la mise sous tension...... Est ce que cela vous donne une petite idée du défaut qui pourrait être présent???

Y a t'il une ou plusieurs choses que je pourrais mesurer avant de remettre l'ensemble sous tension???

D'avance merci.

02 mars 2015 à 09:13

Réponse 15 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Je veux bien continuer de tenter à vous aider, mais n'ayant aucune doc sur votre machine, je n'ai que votre photo tout en haut pour tenter de faire un diagnostic. Et celle-ci ne me permet pas de localiser R42, et de toutes façon, sa résolution est insuffisante, elle est en plus un peu floue et il manque le verso, pour lire le cheminement des pistes de cuivre. Donc, 2 photos de bonne qualité en 3 Mpixels sont un passage obligé.

Qu'avait fait votre électronicien sur cette carte? A-t-il testé la partie alimentation? A noter qu'il se peut que l'alim ait fonctionné correctement sur table, mais que remise en place ce ne soit plus le cas si quelque chose consomme un courant prohibitif en sortie d'alim. Comme si vous vouliez alimenter un démarreur de voiture avec un bloc secteur 12V.

Cordialement, Dom.

02 mars 2015 à 10:15

Réponse 16 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

Re-bonjour,

Merci de votre aide, la 3ème photo vous indique cette résistance R42 qui se situe sur le bas à la droite des gros condos.
Je n'ai pas mon appareil photo aujourd'hui donc ce sont des photos de mon téléphone, désolé.
Si nécessaire je ferrai mieux dès demain.

L'électronicien avait remis en état l'alim ainsi que changé pas mal de condensateurs.
Le test sur table n'était pas réalisable puisqu'il manquait forcément toute la partie commande.

Il y a une commutation (un petit clic) qui s'opère à la mise sous tension mais que je n'ai pas réussi à localiser.
Il semblerait qu'elle provienne du groupe de composants avec 3 blocs noirs.

Je vais probablement retourner sur place pour démonter les autres cartes afin d'avoir à disposition l'ensemble des composants...

J'essaie de vous faire suivre également le petit schéma que j'ai trouvé à l'intérieur du capot.
Cordialement

Pour agrandir les images, cliquez dessus.


Information la ou les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum.
Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum dépannage climatisation.

02 mars 2015 à 11:31

Réponse 17 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

Voici le schéma de la clim Airton inverter TAC 12 CHSA/CI.

Pour agrandir l'image, cliquez dessus.

02 mars 2015 à 11:47

Réponse 18 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

Dom-Aom
Membre inscrit

7 957 messages

Je crains fort que votre prestataire ait fait des bêtises. Dans votre photo initiale (en haut de la page), on voit clairement que la résistance qui vient de claquer et sa voisine sont identiques et font 270 kOhms (rouge violet jaune or). Or, elles ont été changées pour des valeurs beaucoup plus faibles, 270 Ohms ou 2.7 kOhms (comme elles ont surchauffé, la 3ème bague a viré de couleur et n'est pas évidente à lire). Si vous avez un ohmmètre, mesurez celle qui n'a pas claqué, elle est peut-être toujours bonne. Il est du coup tout naturel qu'elles brûlent, car elles voient chacune 150V à leurs bornes! Je suis d'ailleurs persuadé que les originales étaient bonnes et n'avaient pas besoin d'être changées.

D'autre part, la partie alimentation (pas la clim!) est assez simple à tester sur table. Il est anormal que la personne, si elle se dit compétente, ne l'ait pas fait. Au moins R42 aurait brûlé chez elle, et elle aurait du coup révisé sa copie...

Qu'est-il marqué sur le gros composant U4?

02 mars 2015 à 13:16

Réponse 19 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

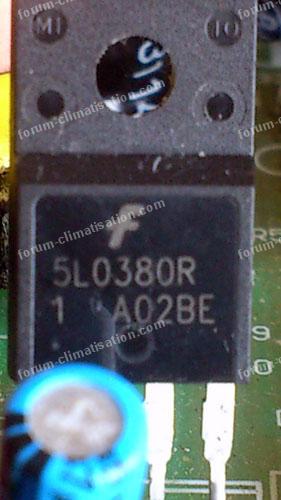

Voici une photo du composant U4.

Pour agrandir l'image, cliquez dessus.

02 mars 2015 à 16:20

Réponse 20 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

Dom-Aom
Membre inscrit

7 957 messages

U4 est donc le régulateur intégré qui gère l'alimentation, KA5L0380R de chez Fairchild. Il faut espérer que l'erreur de résistances n'ait pas détruit les circuits reliés à la broche 3 de ce circuit. Il y a une zener interne de limitation de tension à 30V, mais avec la pêche de courant qui a claqué R42, cette zener pourrait aussi avoir claqué, et le KA pourrait alors ne plus pouvoir démarrer... Retournez voir votre gars et dites lui de mettre 200V DC sur les gros condos pour voir si l'alim démarre. Après avoir changé les 2 résistances, cela va de soi...

Cordialement, Dom.

02 mars 2015 à 23:43

Réponse 21 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

Merci Dom,
Je suis allé revoir mon technicien, il a reconnu qu'il y avait effectivement une erreur de sa part, probablement un souci lors de la livraison des composants....
Belle observation que la vôtre ! La R42 d'origine était HS, oui.
Il va revoir ça et on devrait probablement y arriver...

Selon vous, en admettant qu'il y ait eu un problème sur l'alimentation, quelles seraient les précautions à prendre lors de la remise sous tension ? Un contrôle, une mesure à faire en amont ? (quelque chose de pas trop compliqué, c'est moi qui ferait cette manipulation et surtout sur le toit du garage....).
Y a t-il un élément qui peut endommager l'alim et qui risquerait de le faire de nouveau ?

Cordialement.

04 mars 2015 à 10:57

Réponse 22 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Un bon point pour le gars, il reconnaît son erreur! L'assemblage des 2 résistances permet de charger à courant faible un condensateur. Celui-ci va stocker suffisamment d'énergie pour que l'alimentation puisse commencer à osciller. Dès que 2 ou 3 impulsions ont eu lieu, alors un enroulement du transfo et une diode prennent le relais pour charger de manière plus puissante ce condensateur et assurer un fonctionnement continu de l'alim, qui auto-charge son condensateur en quelque sorte.

Pourquoi je vous déballe ma science? C'est pour vous expliquer que si la résistance de 270k s'est coupée un beau jour, la clim a continué de fonctionner grâce à l'auto-charge. En revanche, une fois le secteur coupé après votre départ, elle ne peut plus repartir si une résistance est coupée. Mais je suis toujours un peu sceptique sur la coupure originale : chaque 270k voit environ 160V à ses bornes en permanence, et chauffe à hauteur de 0.1 watt, ce qui n'est absolument pas stressant... A moins qu'elle ait eu un défaut de fabrication, ce qui est toujours possible, il est vrai. Et attention, je répète mes réserves sur la bonne santé du régulateur suite à l'erreur de résistance.

Il faut que votre prestataire teste la partie alim chez lui et vérifie la présence de tensions correctes au(x) secondaire(s). Si c'est bon, il y a de grandes chances pour que la réinstallation de la carte soit couronnée de succès. S'il ne sait pas comment faire, dites lui de mettre le neutre au - des gros condensateurs et d'amener la phase sur leur + au moyen d'un assemblage série composé d'une diode 1N4007 (barre/cathode vers le + condo) et d'une résistance de 270 à 470 ohms 5W. Je pense qu'il peut aussi utiliser un transfo 230/115, la circuiterie devrait fonctionner aussi avec cette tension plus basse (et moins dangereuse).

Cordialement, Dom.

04 mars 2015 à 11:52

Réponse 23 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

New
Membre inscrit

16 messages

Bonjour Dom,

Voilà, les tests ont été effectués selon vos préconisations, puis j'ai remis en place la carte et cela fonctionne de nouveau.

Un grand merci à vous et également à PL pour les conseils très avisés.

L'alim a été remise en état, le composant U4 ainsi qu'une partie des composants (résistances et condos) ont été changés.
Après, comment définir ce qui s'est réellement passé pour en arriver là, cela reste un mystère pour moi !!!
Mais bon, l'essentiel, c'est le résultat....

Bonne semaine à vous, bonne continuation.

10 mars 2015 à 14:01

Réponse 24 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Eh bien c'est parfait. Merci pour la bonne nouvelle.

Cordialement, Dom.

10 mars 2015 à 16:05

Réponse 25 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

zeffy
Membre inscrit

68 messages

Bonsoir.
Je ne pense pas que ce soit la carte principale.
Ce serait l'autre petite avec la led rouge.
Je vous joins la liste des codes.
Codes erreur climatiseurs Airton

30 août 2016 à 22:42

Réponse 26 erreur E7 Clim Airton

Airton inverter TAC 12 CHSA/CI erreur E7

zeffy
Membre inscrit

68 messages

Salutations.

Une chose : est-ce que les leds clignotent ? si c'est le cas l'alim est bonne.
Sur la droite de la photo face au transfo ferrite (qui ne sert qu'à fabriquer la BT) il y a un trois pattes du genre 7805 vue de face, la patte de gauche il doit y avoir environ 14 volts celle du milieu c'est la 0v (la masse ) celle de droite 5 volts régulés.

ATTENTION A CET ENDROIT IL Y A DE LA TRÈS HAUTE TENSION ENTRE 310V ET 330V CONTINU DONC IL Y A DEUX 0 V (OU MASSE).
Danger

2) Il est dit dans la doc que pour utiliser la chaleur il y a un calcul des puces entre la chaleur de l’intérieur, la chaleur de l'extérieur et la chaleur demandée, il faut aussi démarrer en froid quelques seconde ets basculer ensuite en chaud.

25 octobre 2016 à 15:18

Questions apparentées dans le forum Climatisation

• 1. Problème mode chauffage clim Airton inverter TAC 12 CHSA/CI

  N°2183 : Bonjour, J'ai acheté un appartement équipé avec une clim Airton Inverter TAC 12 CHSA/CI (je ne sais pas qui a fait l'installation, et à quelle date). Jusqu'à présent la clim fonctionnait bien en mode chauffage et en mode...
• 2. Code erreur 7 climatisation Airton TAC 12 CHSA/ZI

  N°2951 : Bonjour à vous. Pour une climatisation Airton TAC 12 CHSA/ZI réf : 405597 avec code erreur 7 je voudrais savoir où se trouve les sondes de température et voir leur fonctionnement. Merci de votre aide car impossible d'avoir...
• 3. Code erreur e5 clim Airton TAC-CHSA/ZI

  N°4249 : Bonsoir à tous, J'ai une clim inverter Airton depuis 10 ans sans aucun souci, jusqu'à ce fameux soir où un orage violent a fait disjoncter la ligne de la clim, depuis code E5, UE qui ne fonctionne plus et aucune led allumée...
• 4. Erreur E7 et Défaut d'isolement clim Airton

  N°4114 : Bonjour, Il y a quelques temps (exactement le 25/09/2008), un artisan nous a installé une climatisation bi-split (en plus de l'unité extérieure nous avons donc deux unités intérieures), tout fonctionnait bien, mais...
• 5. Panne climatisation Airton TAC 12 CHSA

  N°2718 : Bonjour. Petit souci avec la clim Airton TAC 12 CHSA réf 403753 L'unité intérieure s'est mise en fonction toute seule 10°... Impossible de l'arrêter avec la télécommande (elle fonctionne bien sur les autres clims...
• 6. Erreur 05 clim réversible Airton 12chsa/zi

  N°3869 : Bonjour, J'ai installé une clim réversible Airton 12chsa/zi en 2011 pour une location vacances, elle n'a marché environ qu'une année entière au total. Aujourd'hui elle affiche erreur 05 au bout de 3 minutes sur le...
• 7. Plus de froid sur Clim Airton inverter TAC-12CHSA/ZI

  N°9629 : Bonjour à toutes et à tous. Comme beaucoup de monde, j'ai une clim Airton. Je l'ai installé en 2008 avec le kit Ready Clim. Je n'ai jamais eu de problème depuis ce mois ci et j'en suis super content. (elle est...
• 8. Panne climatiseur Airton code erreur E7

  N°2279 : Bonjour, J'ai installé il y a 6 ans une clim HSU-12RHE03/R2, à présent j'ai le code erreur E7 à la mise en service. J'ai réalisé quelques contrôles suite lecture de la question 2036 : led verte fixe dans UE, led rouge...
• 9. Panne clim Airton TAC 09 CHSA/H ni chaud, ni froid

  N°6327 : Bonjour, Ma clim Airton TAC 09 CHSA/H ne marche plus. Ni en chaud ni froid... Dans les deux cas c'est comme si c'était en mode ventilateur. J'ai un peu tout testé (les différents modes, à fond, couper l’électricité,...
• 10. Problème clim Airton réversible unité intérieure affiche E7

  N°2036 : Bonjour, J'ai installé une clim Airton réversible inverter depuis 6 ans, elle fonctionnait bien mais depuis 15 jours l'unité intérieure affiche E 7 et le compresseur ne s'enclenche pas, donc pas de clim. Contacté par mail,...

Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légales
