Disjonction climatiseur Fujitsu à cause de la bobine détenteur
Actuellement
10 020
questions dans le
forum climatisation
9907
Conseils Forum dépannage climatisation : Disjonction climatiseur Fujitsu à cause de la bobine détenteur
Bonjour.
Mon climatiseur Fujitsu gainable disjonctait de temps en temps, et puis tout le temps.
J’ai localisé que c’était l’unité extérieure, j’ai tout démonté et sonde par sonde déconnecter.
Finalement, une fuite de courant entre cette bobine et la terre.
(du courant passait en le tuyau et le corps en métal de la bobine)
Je l’ai commandé et je vais l’installer demain et espérant que cela n’a rien endommagé d’autre.
La question que je me pose, c’est comment une telle bobine peut tomber en panne après 6 mois d’utilisation (clim neuve) ….
Et finalement s’il ne manque pas quelque chose, un isolant, de la pâte ou autre chose.
Est-ce un problème courant ?
Merci de vos commentaires ou retours, bonne année et surtout de santé.
Mon climatiseur Fujitsu gainable disjonctait de temps en temps, et puis tout le temps.
J’ai localisé que c’était l’unité extérieure, j’ai tout démonté et sonde par sonde déconnecter.
Finalement, une fuite de courant entre cette bobine et la terre.
(du courant passait en le tuyau et le corps en métal de la bobine)
Je l’ai commandé et je vais l’installer demain et espérant que cela n’a rien endommagé d’autre.
La question que je me pose, c’est comment une telle bobine peut tomber en panne après 6 mois d’utilisation (clim neuve) ….
Et finalement s’il ne manque pas quelque chose, un isolant, de la pâte ou autre chose.
Est-ce un problème courant ?
Merci de vos commentaires ou retours, bonne année et surtout de santé.
09 janvier 2025 à 12:01
Questions / Réponses Climatisation 1
Disjonction climatiseur Fujitsu à cause de la bobine détenteur

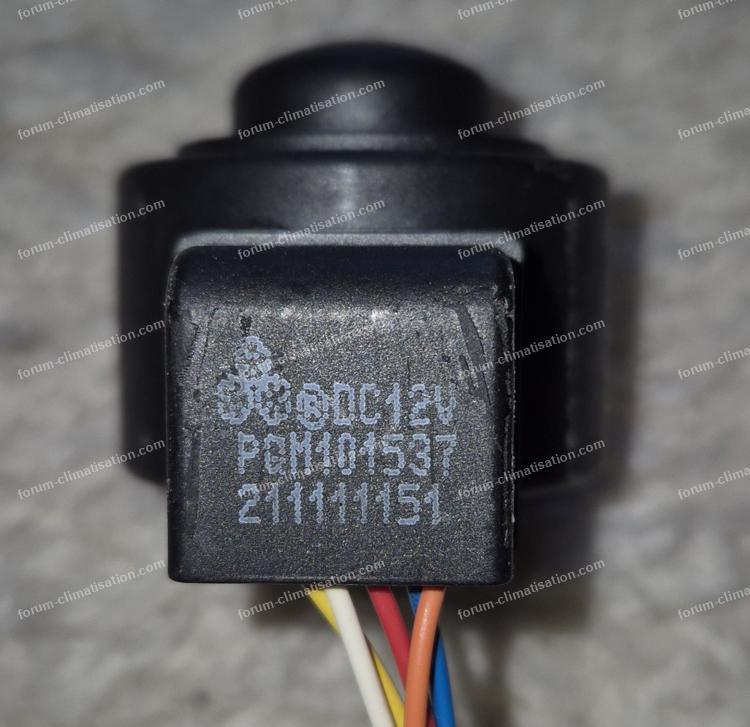

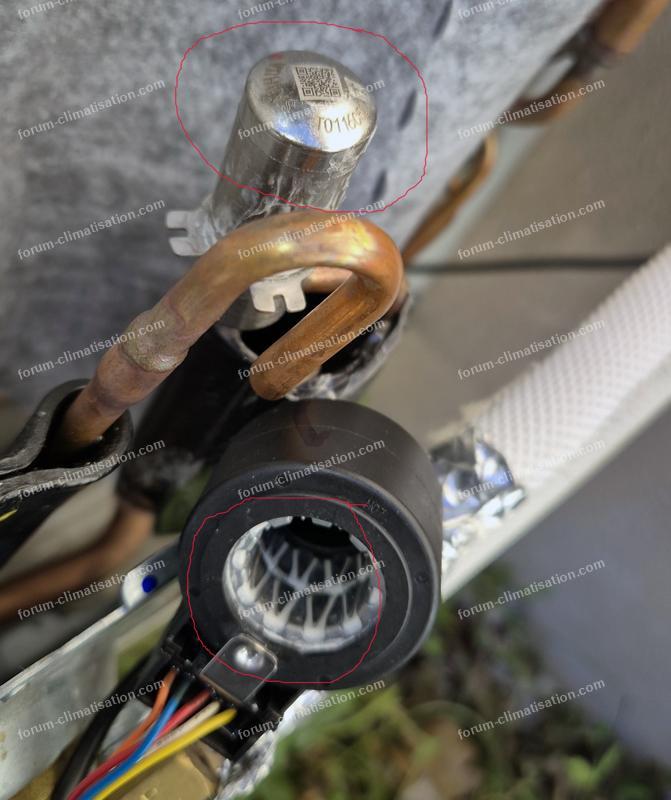

Avec les photos c'est mieux.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
09 janvier 2025 à 13:12
Questions / Réponses Climatisation 2
Disjonction climatiseur Fujitsu à cause de la bobine détenteur
Bonjour.
On a eu entre 5 et 10 pannes sur ce forum liées à ce genre de bobinages. Problèmes de fabrication, en général. Quand on a un courant soudain qui part vers la terre, un des drivers de ces bobinages (4 par vanne) a hélas le droit de morfler... Raison pour laquelle il est bon de tester les drivers, comme en question 9570 et 9487.
On a eu entre 5 et 10 pannes sur ce forum liées à ce genre de bobinages. Problèmes de fabrication, en général. Quand on a un courant soudain qui part vers la terre, un des drivers de ces bobinages (4 par vanne) a hélas le droit de morfler... Raison pour laquelle il est bon de tester les drivers, comme en question 9570 et 9487.
09 janvier 2025 à 14:53
Questions / Réponses Climatisation 3
Disjonction climatiseur Fujitsu à cause de la bobine détenteur
Bonjour.
Bobine en place et plus de disjonction, mais erreur 23 (002 à la commande).
Je suppose que la carte G24KATA de l'unité extérieure est morte !!
Elle porte bien son nom G24KATA ! ou plutôt G2KATA !!!
Je vais la tester comme je peux, les fusibles semblent bons...
Bobine en place et plus de disjonction, mais erreur 23 (002 à la commande).
Je suppose que la carte G24KATA de l'unité extérieure est morte !!
Elle porte bien son nom G24KATA ! ou plutôt G2KATA !!!
Je vais la tester comme je peux, les fusibles semblent bons...
10 janvier 2025 à 16:01
Questions / Réponses Climatisation 4
Disjonction climatiseur Fujitsu à cause de la bobine détenteur
Bonjour.
Quelles sont les références des unités intérieure et (surtout) extérieure?
"erreur 23 (002 à la commande)" : explicitez...
Quelles sont les références des unités intérieure et (surtout) extérieure?
"erreur 23 (002 à la commande)" : explicitez...
10 janvier 2025 à 19:04
Questions / Réponses Climatisation 5
Disjonction climatiseur Fujitsu à cause de la bobine détenteur
Bonsoir,
Unité extérieure : Fujitsu AOEG24KATA avec carte G24KATA
Sur la commande filaire il est noté 00 2 en gros et 23 en petit.
J'ai cru lire que c'est une erreur de version entre les unités, alors que cela fonctionnait avant le choc électrique.
Savez-vous si on peut tester la "petite lampe" (c'est bien une diode de protection ?)
Je voudrais éviter de changer la carte !
Voici la carte :
https://airtech-online.com/produit/9agf12770-9709685303/
Unité extérieure : Fujitsu AOEG24KATA avec carte G24KATA
Sur la commande filaire il est noté 00 2 en gros et 23 en petit.
J'ai cru lire que c'est une erreur de version entre les unités, alors que cela fonctionnait avant le choc électrique.
Savez-vous si on peut tester la "petite lampe" (c'est bien une diode de protection ?)
Je voudrais éviter de changer la carte !
Voici la carte :
https://airtech-online.com/produit/9agf12770-9709685303/
10 janvier 2025 à 20:26
Questions / Réponses Climatisation 6
Disjonction climatiseur Fujitsu à cause de la bobine détenteur
Aïe, ça sent le microP qui a perdu la boule...
Commencez par tester les drivers d'EV comme je l'ai proposé. Si vous trouvez un canal qui a dégagé, alors la pêche de courant qui a détruit une partie de ce circuit intégré a fort bien pu se propager sur sa ligne d'alim 12V, et y créer une surtension, laquelle aura pu faire du dégât ailleurs. Si les drivers semblent bons, ce risque est moins fort.
Qu'est-ce que vous appelez "petite lampe"?... Sur la photo du site de pièces, je n'en vois pas...
J'ai trouvé le "service manual" de cette machine, mais pas de schémas détaillés, hélas.
Sur la bobine HS, avez-vous vu un CtCt entre les fils et le coeur métallique?
Commencez par tester les drivers d'EV comme je l'ai proposé. Si vous trouvez un canal qui a dégagé, alors la pêche de courant qui a détruit une partie de ce circuit intégré a fort bien pu se propager sur sa ligne d'alim 12V, et y créer une surtension, laquelle aura pu faire du dégât ailleurs. Si les drivers semblent bons, ce risque est moins fort.
Qu'est-ce que vous appelez "petite lampe"?... Sur la photo du site de pièces, je n'en vois pas...
J'ai trouvé le "service manual" de cette machine, mais pas de schémas détaillés, hélas.
Sur la bobine HS, avez-vous vu un CtCt entre les fils et le coeur métallique?
11 janvier 2025 à 00:00
Questions / Réponses Climatisation 7
Disjonction climatiseur Fujitsu à cause de la bobine détenteur
J'ai testé les deux EV :
La petite (cuivre fil blanc) 2K Ω
La grosse (noire) continuité.
La "lampe" est sur la photo de la carte à droite à côté de la bobine (j'ai cru comprendre que c'est une protection ?).
Pour la bobine HS, je l'ai changée hier (c'est bien elle qui faisait disjoncter), sauf qu'avant de la changer j'avais posé l'ancienne qui a fait un court-circuit (éclair de contact), je pense que c'est plus fort et destructeur qu'une simple disjonction ...
Que des soucis !!!
Merci de votre aide et de vos questions !
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
La petite (cuivre fil blanc) 2K Ω
La grosse (noire) continuité.
La "lampe" est sur la photo de la carte à droite à côté de la bobine (j'ai cru comprendre que c'est une protection ?).
Pour la bobine HS, je l'ai changée hier (c'est bien elle qui faisait disjoncter), sauf qu'avant de la changer j'avais posé l'ancienne qui a fait un court-circuit (éclair de contact), je pense que c'est plus fort et destructeur qu'une simple disjonction ...
Que des soucis !!!
Merci de votre aide et de vos questions !
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
11 janvier 2025 à 10:45
Questions / Réponses Climatisation 8
Disjonction climatiseur Fujitsu à cause de la bobine détenteur
Pfffffffff...
En réponse 2, je vous disais que ce genre de fuite imprévue peut mener à une destruction de composant, et vous... vous lui en remettez une couche! Et après vous vous étonnez que ça marche moins bien!...
La "petite lampe", c'est un éclateur à gaz, laissez tomber.
Pour vos mesures, je parie que vous avez en plus inversé les résultats. C'est la noire (qui commande la vanne 4 voies) qui fait 2 kOhms, et l'autre (fils blancs) c'est un pressostat, pas une EV. Mais vous êtes hors sujet : l'EV qui a dégagé est la seule à avoir 5 fils. Ce que je vous demandais c'est de tester les 4 circuits qui pilotent les 4 enroulements de cette EV.
Et vous n'avez pas répondu à : "Sur la bobine HS, avez-vous vu un CtCt entre les fils et le coeur métallique?" Normalement, il faut lire l'infini sur une EV saine.
En réponse 2, je vous disais que ce genre de fuite imprévue peut mener à une destruction de composant, et vous... vous lui en remettez une couche! Et après vous vous étonnez que ça marche moins bien!...
La "petite lampe", c'est un éclateur à gaz, laissez tomber.
Pour vos mesures, je parie que vous avez en plus inversé les résultats. C'est la noire (qui commande la vanne 4 voies) qui fait 2 kOhms, et l'autre (fils blancs) c'est un pressostat, pas une EV. Mais vous êtes hors sujet : l'EV qui a dégagé est la seule à avoir 5 fils. Ce que je vous demandais c'est de tester les 4 circuits qui pilotent les 4 enroulements de cette EV.
Et vous n'avez pas répondu à : "Sur la bobine HS, avez-vous vu un CtCt entre les fils et le coeur métallique?" Normalement, il faut lire l'infini sur une EV saine.
11 janvier 2025 à 15:39
Questions / Réponses Climatisation 9
Disjonction climatiseur Fujitsu à cause de la bobine détenteur
Bonjour,
Désolé, je ne comprends pas toujours les abréviations mais je m'adapte doucement ...
Pour le CtCt 45K sur tous les fils...
Le CtCt, je l'ai changé par une neuve -> erreur 23 (et infini au test de l'EV neuve).
Désolé, je ne comprends pas toujours les abréviations mais je m'adapte doucement ...
Pour le CtCt 45K sur tous les fils...
Le CtCt, je l'ai changé par une neuve -> erreur 23 (et infini au test de l'EV neuve).
11 janvier 2025 à 15:54
Questions / Réponses Climatisation 10
Disjonction climatiseur Fujitsu à cause de la bobine détenteur
Bonjour.
Les 45000 ohms que vous mesurez peuvent fort bien devenir beaucoup moins quand la tension secteur y est appliquée. Preuve de ce que j'avance, l'étincelle que vous avez vue. En fait il faut absolument l'infini entre les fils et le coeur métallique.
Eh bien essayez de tester les drivers impliqués, ils sont probablement dans un circuit TD62064. La procédure est décrite en questions 9570 post 13. Mais je suis un peu pessimiste sur la santé de la carte. Je pense que le TD sera à changer. Reste à savoir si son remplacement va enlever le code 23. Peut-être, peut-être pas...
Les 45000 ohms que vous mesurez peuvent fort bien devenir beaucoup moins quand la tension secteur y est appliquée. Preuve de ce que j'avance, l'étincelle que vous avez vue. En fait il faut absolument l'infini entre les fils et le coeur métallique.
Eh bien essayez de tester les drivers impliqués, ils sont probablement dans un circuit TD62064. La procédure est décrite en questions 9570 post 13. Mais je suis un peu pessimiste sur la santé de la carte. Je pense que le TD sera à changer. Reste à savoir si son remplacement va enlever le code 23. Peut-être, peut-être pas...
12 janvier 2025 à 00:49
Questions / Réponses Climatisation 11
Disjonction climatiseur Fujitsu à cause de la bobine détenteur
Bonjour,
Merci pour vos indices et vos pistes. S'agissant d'un souci de communication, je suis également pessimiste quant à la remise en état de la carte. Même si les relais calent lorsque je l'alimente en externe, je crains que cela ne suffise pas.
Parfois, j'obtiens un code 11, résistance correcte sur le ventilateur.
Comme j'ai deux gainables identiques, je vais les connecter l'une à l'autre afin de vérifier les dégâts. Je pourrai ainsi déterminer si le problème vient de l'unité extérieure ou de l'unité intérieure.
La bobine est neuve et j'ai commandé la carte en intégralité (ce qui est assez coûteux, c'est presque le prix d'une unité extérieure). Je ferai des tests ce dimanche, mais c'est vraiment pas de chance...
Merci pour vos indices et vos pistes. S'agissant d'un souci de communication, je suis également pessimiste quant à la remise en état de la carte. Même si les relais calent lorsque je l'alimente en externe, je crains que cela ne suffise pas.
Parfois, j'obtiens un code 11, résistance correcte sur le ventilateur.
Comme j'ai deux gainables identiques, je vais les connecter l'une à l'autre afin de vérifier les dégâts. Je pourrai ainsi déterminer si le problème vient de l'unité extérieure ou de l'unité intérieure.
La bobine est neuve et j'ai commandé la carte en intégralité (ce qui est assez coûteux, c'est presque le prix d'une unité extérieure). Je ferai des tests ce dimanche, mais c'est vraiment pas de chance...
12 janvier 2025 à 14:10
