Question Dépannage Climatisation : Ventilateur UI Airton fonctionnement saccadé
Bonjour.
Réf de la climatisation Airton TAC-(09+12) CHSA (H) panne affichée 06.
Je constate que le ventilateur de l'UI ne tourne pas.
Démontage, essais à vide = il tourne.
Je change les roulements. Essais :
Il se lance, la climatisation fait du froid mais au bout de 13/15s le ventilo s'arrête puis repart, s'arrête puis repart, s'arrête puis repart.
Avez-vous une idée de cette panne ?
Ma carte est une ROHS PCBTCL32GGFT808-KZ5HB° NO/025TZ° 2005.11.02
Merci à tous.
Réf de la climatisation Airton TAC-(09+12) CHSA (H) panne affichée 06.
Je constate que le ventilateur de l'UI ne tourne pas.
Démontage, essais à vide = il tourne.
Je change les roulements. Essais :
Il se lance, la climatisation fait du froid mais au bout de 13/15s le ventilo s'arrête puis repart, s'arrête puis repart, s'arrête puis repart.
Avez-vous une idée de cette panne ?
Ma carte est une ROHS PCBTCL32GGFT808-KZ5HB° NO/025TZ° 2005.11.02
Merci à tous.
04 août 2022 à 14:43
Réponse 1 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour.
Que dit la documention sur l'erreur initialement affichée ?
Quelques pistes en vrac :
Vérifier le connecteur ventilateur, mauvais contact ?
Vérifier si l'alimentation du ventilateur, est-elle discontinue ou pas pour dissocier panne carte ou ventilateur ?)
Vérifier l'absence d'un point dur en rotation, sinon reprendre le remontage ventilateur/turbine ?
Nota: ne pas débrancher un ventilateur sous tension, risque de le griller selon sa technologie.
Que dit la documention sur l'erreur initialement affichée ?
Quelques pistes en vrac :
Vérifier le connecteur ventilateur, mauvais contact ?
Vérifier si l'alimentation du ventilateur, est-elle discontinue ou pas pour dissocier panne carte ou ventilateur ?)
Vérifier l'absence d'un point dur en rotation, sinon reprendre le remontage ventilateur/turbine ?
Nota: ne pas débrancher un ventilateur sous tension, risque de le griller selon sa technologie.
05 août 2022 à 13:24
Réponse 2 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour.
Merci de prendre du temps pour mon problème.
L'erreur initiale E6 concerne le ventilateur UI qui ne se lance plus.
C'est pour cela que j'ai démonté le moteur et testé seul.
1 - il tourne
2 - il y a un point dur quand on le tourne à la main
3 - changement de roulements
4 - il tourne librement à la main
5 - remontage du bloc ventilateur
6 - mise en route pour essais
7 - il se lance et tourne mais se coupe tout les 13s à 15s et se relance.
Réponse à vos questions, le connecteur moteur est bon, il n'y a plus de point dur.
Comment vérifier si l'alimentation est discontinue ???
Ce qui est sûr c'est que le moteur s'arrête et repart toutes les 13s ???
Merci de prendre du temps pour mon problème.
L'erreur initiale E6 concerne le ventilateur UI qui ne se lance plus.
C'est pour cela que j'ai démonté le moteur et testé seul.
1 - il tourne
2 - il y a un point dur quand on le tourne à la main
3 - changement de roulements
4 - il tourne librement à la main
5 - remontage du bloc ventilateur
6 - mise en route pour essais
7 - il se lance et tourne mais se coupe tout les 13s à 15s et se relance.
Réponse à vos questions, le connecteur moteur est bon, il n'y a plus de point dur.
Comment vérifier si l'alimentation est discontinue ???
Ce qui est sûr c'est que le moteur s'arrête et repart toutes les 13s ???
05 août 2022 à 14:16
Réponse 3 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Au cas où.
Où trouver une carte ou comment la réparer ?
Merci.
Où trouver une carte ou comment la réparer ?
Merci.
05 août 2022 à 15:29
Réponse 4 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé

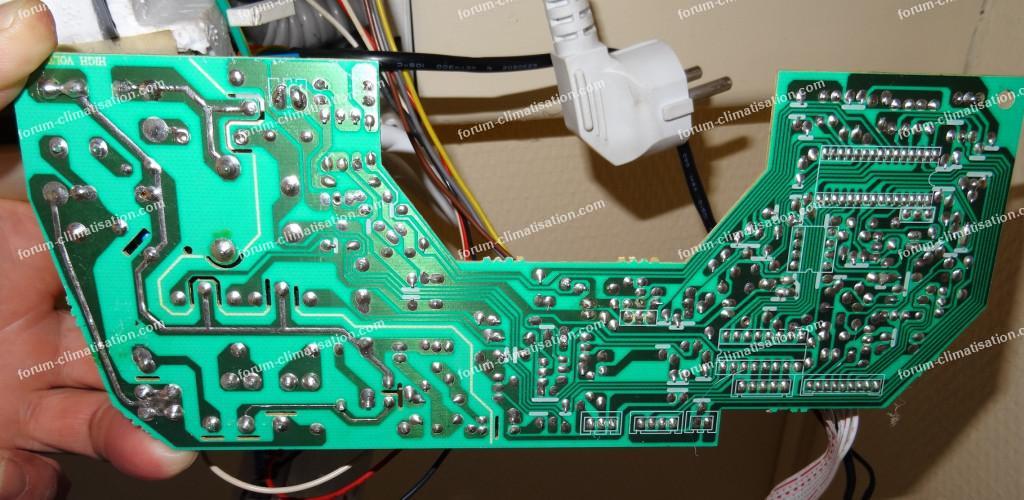

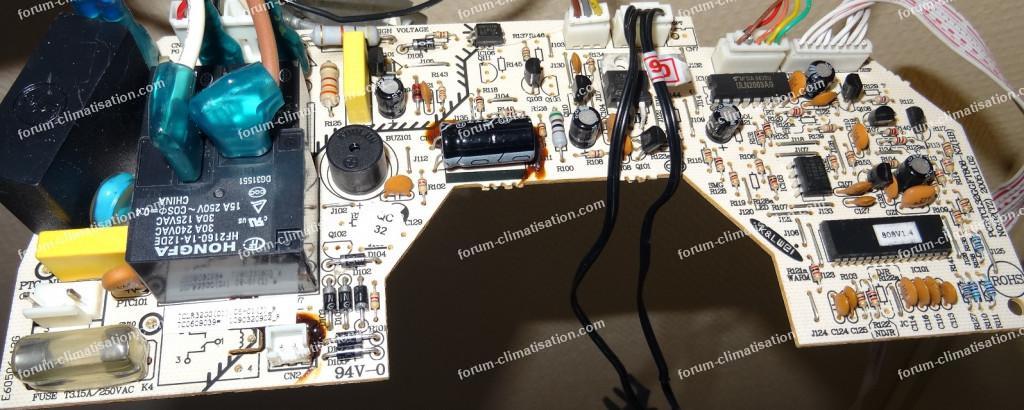

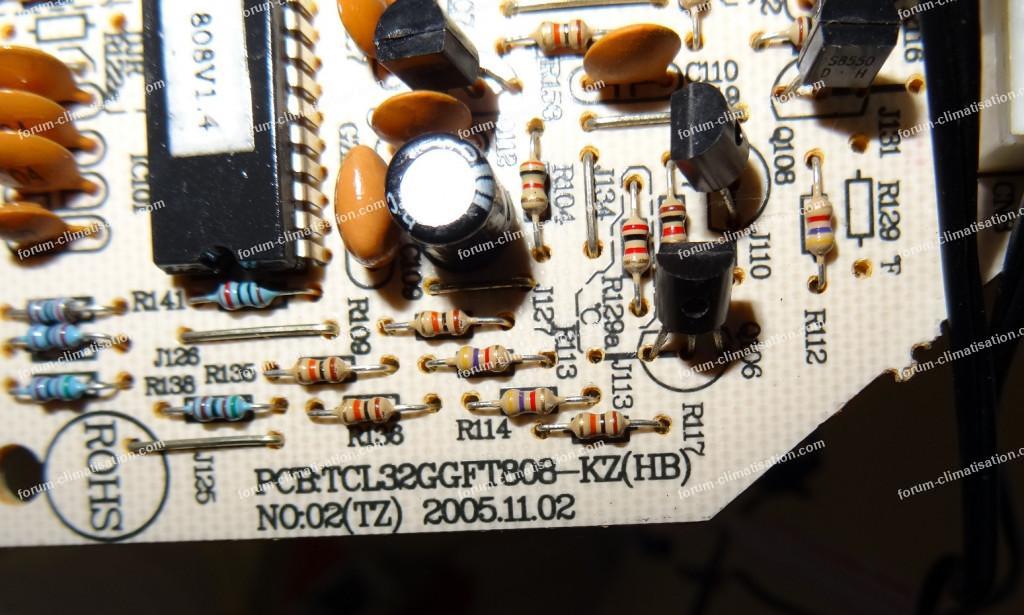

Voici quelques photos de la carte.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
05 août 2022 à 18:08
Réponse 5 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Je pense que les chances de trouver une carte UI Airton de 2005 sont quasi nulles
Ce sujet pourrait vous aider :
Panne ventilation clim Airton h2sm 9+12
Ce sujet pourrait vous aider :
Panne ventilation clim Airton h2sm 9+12
05 août 2022 à 21:26
Réponse 6 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour.
Tout d'abord vous n'indiquez pas la bonne réf de la clim, le mieux est une photo de la plaque signalétique située sur l'U.ext.
Votre clim est de la 1er génération sortie en 2005, la 2ème étant de 2009 et malheureusement je n'ai aucune info sur la compatibilité entre ces 2 fab !, le code défaut 06 n'existe pas pour la dernière génération, je pense que pour diagnostiquer il faut procéder avec la TC et mettre les 2 splits en mode ventilation uniquement pour être certain que le pb soit bien une question de moteur ou de cde de celui-ci.
Vous avez remplacé les roulements alors avez-vous contrôlé le capteur à effet hall (vérif de la vitesse) ? (à faire au scope), et sur la carte le condo de déphasage qui doit être un 120nF parfois il est dégradé et en dessous de 90nF le moteur ne tourne pas à la bonne vitesse et en dessous ne démarre pas du tout et donne un code défaut.
De mémoire je crois qu'il n'y a pas de contrôle de la vitesse en mode ventilation.
Faites ces essais, et bonne bidouille.
Albre 37
Tout d'abord vous n'indiquez pas la bonne réf de la clim, le mieux est une photo de la plaque signalétique située sur l'U.ext.
Votre clim est de la 1er génération sortie en 2005, la 2ème étant de 2009 et malheureusement je n'ai aucune info sur la compatibilité entre ces 2 fab !, le code défaut 06 n'existe pas pour la dernière génération, je pense que pour diagnostiquer il faut procéder avec la TC et mettre les 2 splits en mode ventilation uniquement pour être certain que le pb soit bien une question de moteur ou de cde de celui-ci.
Vous avez remplacé les roulements alors avez-vous contrôlé le capteur à effet hall (vérif de la vitesse) ? (à faire au scope), et sur la carte le condo de déphasage qui doit être un 120nF parfois il est dégradé et en dessous de 90nF le moteur ne tourne pas à la bonne vitesse et en dessous ne démarre pas du tout et donne un code défaut.
De mémoire je crois qu'il n'y a pas de contrôle de la vitesse en mode ventilation.
Faites ces essais, et bonne bidouille.
Albre 37
06 août 2022 à 09:33
Réponse 7 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour.
Je verrai plus le moteur par lui même qui aurait un souci.
Je verrai plus le moteur par lui même qui aurait un souci.
06 août 2022 à 09:48
Réponse 8 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour à tous
Merci pour vos réponses.
N'ayant pas le matériel pour tester.
Je vais prendre le moteur d'une autre clim pour faire lever le doute.
A lundi.
Merci pour vos réponses.
N'ayant pas le matériel pour tester.
Je vais prendre le moteur d'une autre clim pour faire lever le doute.
A lundi.
06 août 2022 à 17:58
Réponse 9 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour.
Vous pouvez également prendre la carte du split qui fonctionne pour faire un essai mais attention uniquement dans ce but, les 2 cartes ne sont pas identiques (jump de prog pour 9000 ou 12000 btu) donc après essai la remettre dans son split d'origine.
Vous pouvez aussi mettre la carte du split à problème dans le split qui fonctionne bien, donc y'a + qu'à.
Bonne bidouille.
AB37
Vous pouvez également prendre la carte du split qui fonctionne pour faire un essai mais attention uniquement dans ce but, les 2 cartes ne sont pas identiques (jump de prog pour 9000 ou 12000 btu) donc après essai la remettre dans son split d'origine.
Vous pouvez aussi mettre la carte du split à problème dans le split qui fonctionne bien, donc y'a + qu'à.
Bonne bidouille.
AB37
07 août 2022 à 08:36
Réponse 10 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonsoir.
Infos manquantes dans le modèle il s'agit du modèle Réf 403713
Et du split de la plus forte puissance, la plus faible fonctionne très bien.
La suite demain.
Infos manquantes dans le modèle il s'agit du modèle Réf 403713
Et du split de la plus forte puissance, la plus faible fonctionne très bien.
La suite demain.
08 août 2022 à 19:27
Réponse 11 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour.
Donc vous pouvez faire la manip de mon post précédent.
Précision : la vitesse de la turbine est en fonction de la commande du triac qui est asservie par le microcontrôleur de la carte, le capteur à effet hall transmet des pulses (1/tour) au micro qui détermine la commande du triac.
AB37
Donc vous pouvez faire la manip de mon post précédent.
Précision : la vitesse de la turbine est en fonction de la commande du triac qui est asservie par le microcontrôleur de la carte, le capteur à effet hall transmet des pulses (1/tour) au micro qui détermine la commande du triac.
AB37
09 août 2022 à 08:49
Réponse 12 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonsoir à tous.
Manip.
Prélèvement d'1 moteur ventil UI + carte sur clim Airton TAC 09CHSA/H 6020803
1/ pose du moteur (12w au lieu de 15W).
Résultats la clim se met en marche, le ventilateur aussi mais il s'arrête au bout de 15s et repart, s'arrête et repart ainsi de suite.
2/ pose de la carte prélevée.
Résultat = fonctionnement normal.
Donc je suppose que l'ancienne carte à 1 coup dans les carreaux.
Y a-t-il possibilité de dépannage, est-ce que l'on trouve encore ces vieilles cartes ?
Merci bonne soirée, à demain.
Manip.
Prélèvement d'1 moteur ventil UI + carte sur clim Airton TAC 09CHSA/H 6020803
1/ pose du moteur (12w au lieu de 15W).
Résultats la clim se met en marche, le ventilateur aussi mais il s'arrête au bout de 15s et repart, s'arrête et repart ainsi de suite.
2/ pose de la carte prélevée.
Résultat = fonctionnement normal.
Donc je suppose que l'ancienne carte à 1 coup dans les carreaux.
Y a-t-il possibilité de dépannage, est-ce que l'on trouve encore ces vieilles cartes ?
Merci bonne soirée, à demain.
09 août 2022 à 18:29
Réponse 13 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
https://fr.aliexpress.com/item/32819668762.html
J'ai trouvé ça, il me semble que ça correspond ???
J'ai trouvé ça, il me semble que ça correspond ???
09 août 2022 à 23:04
Réponse 14 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour,
La carte semble donc avoir un problème. La dépanner ? Oui, possible par un électronicien ou par vous même car cette commande probable par triac est simple et d'autant plus que vous avez aussi une carte OK.
La carte trouvée sur ALI semble identique et pour un prix très raisonnable. Par je ferais attention aux points suivants :
1) choix "7pin" ou "9pin" ?
2) compatibilité logicielle ?
La carte semble donc avoir un problème. La dépanner ? Oui, possible par un électronicien ou par vous même car cette commande probable par triac est simple et d'autant plus que vous avez aussi une carte OK.
La carte trouvée sur ALI semble identique et pour un prix très raisonnable. Par je ferais attention aux points suivants :
1) choix "7pin" ou "9pin" ?
2) compatibilité logicielle ?
11 août 2022 à 17:35
Réponse 15 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonsoir.
Le nombre de pin correspond.
Le logiciel ???
Je lance la commande on verra bien ce que cela donne.
Je viens d'en trouver 1 encore moins cher.
Si ça intéresse quelqu'un, 27€ livraison comprise :
https://fr.aliexpress.com/item/1005003855647181.html?spm=a2g0o.order_list.0.0.46a35e5bkTaOFQ&gatewayAdapt=glo2fra
Merci à tous je reviendrai vers le sujet quand je l'aurai reçue.
Bonne vacances.
Le nombre de pin correspond.
Le logiciel ???
Je lance la commande on verra bien ce que cela donne.
Je viens d'en trouver 1 encore moins cher.
Si ça intéresse quelqu'un, 27€ livraison comprise :
https://fr.aliexpress.com/item/1005003855647181.html?spm=a2g0o.order_list.0.0.46a35e5bkTaOFQ&gatewayAdapt=glo2fra
Merci à tous je reviendrai vers le sujet quand je l'aurai reçue.
Bonne vacances.
11 août 2022 à 19:00
Réponse 16 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour.
La carte proposée c'est de l'occasion ...! et si ça ne marche pas AUCUN recours, c'est vrai que pour le prix le risque n'est pas élevé, à vous de voir.
Donc la carte split est HS, si vous n'avez pas trouvé de solution, je peux vous dépanner mais pas avant fin septembre.
Cordialement.
AB37
La carte proposée c'est de l'occasion ...! et si ça ne marche pas AUCUN recours, c'est vrai que pour le prix le risque n'est pas élevé, à vous de voir.
Donc la carte split est HS, si vous n'avez pas trouvé de solution, je peux vous dépanner mais pas avant fin septembre.
Cordialement.
AB37
12 août 2022 à 09:24
Réponse 17 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour.
Une carte livrée pour 27€ livrée, super ! Surtout qu'ils disent avoir testé ces cartes d'occasion.
Croisons les doigts pour que des éventuelles versions de firmware soient compatibles.
Une carte livrée pour 27€ livrée, super ! Surtout qu'ils disent avoir testé ces cartes d'occasion.
Croisons les doigts pour que des éventuelles versions de firmware soient compatibles.
12 août 2022 à 16:43
Réponse 18 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour à tous.
Je reprends mon dépannage.
J'ai reçu la carte commandée, ce n'est pas la même référence, je la mets en place.
1/ premier problème le moteur du volet fonctionne à l'envers, au lieu de s'ouvrir il se ferme et au lieu de se fermer il s'ouvre
donc je le débranche.
2/ la clim se met en route normalement pas de coupure du ventilateur.
3/ une indication n'est plus affichée, lorsque je change la valeur de la température en + ou -, elle s'affiche normalement, mais au bout de quelques secondes la température ambiante ne s'affiche pas, l'écran reste sur la t° demandée. Pas grave.
4/ j'avais 4 vitesses pour le ventilateur, la vitesse la plus faible ne se met plus il reste en fort. Pas grave.
Y a t'il possibilité d'inverser les commandes du moteur de volet.
12VDC 24BYJ48 GBJDJ-01 1170020011 HUILIP MOTOR
Pour agrandir les images, cliquez dessus.
Je reprends mon dépannage.
J'ai reçu la carte commandée, ce n'est pas la même référence, je la mets en place.
1/ premier problème le moteur du volet fonctionne à l'envers, au lieu de s'ouvrir il se ferme et au lieu de se fermer il s'ouvre
donc je le débranche.
2/ la clim se met en route normalement pas de coupure du ventilateur.
3/ une indication n'est plus affichée, lorsque je change la valeur de la température en + ou -, elle s'affiche normalement, mais au bout de quelques secondes la température ambiante ne s'affiche pas, l'écran reste sur la t° demandée. Pas grave.
4/ j'avais 4 vitesses pour le ventilateur, la vitesse la plus faible ne se met plus il reste en fort. Pas grave.
Y a t'il possibilité d'inverser les commandes du moteur de volet.
12VDC 24BYJ48 GBJDJ-01 1170020011 HUILIP MOTOR
Pour agrandir les images, cliquez dessus.
30 août 2022 à 12:44
Réponse 19 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
1/ carte demandée.
2/ carte reçue.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
2/ carte reçue.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
30 août 2022 à 17:02
Réponse 20 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour,
La carte reçue est incompatible avec votre clim, ils vous ont envoyé une carte de monosplit, le software, câblage, rien n'est adaptable.
Désolé pour cette réponse.
Cordialement.
AB37
La carte reçue est incompatible avec votre clim, ils vous ont envoyé une carte de monosplit, le software, câblage, rien n'est adaptable.
Désolé pour cette réponse.
Cordialement.
AB37
04 septembre 2022 à 11:00
Réponse 21 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour ALBRE37.
Merci pour la réponse.
J'ai engagé 1 litige avec Ali..... et le vendeur.
Est-ce que je peux utiliser cette carte vu que la clim fonctionne sans brancher le moteur de volet.
Merci.
Je vous tiens au courant de la suite ...
JL
Merci pour la réponse.
J'ai engagé 1 litige avec Ali..... et le vendeur.
Est-ce que je peux utiliser cette carte vu que la clim fonctionne sans brancher le moteur de volet.
Merci.
Je vous tiens au courant de la suite ...
JL
04 septembre 2022 à 15:29
Réponse 22 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour.
Pour le moteur du volet sur la version 2009 c'est un strap à couper, maintenant le software étant différent je n'ai pas d'info.
Il faudrait contrôler l'arrêt du CP de l'U.E quand le point de consigne est atteint ce qui n'indiquera pas avec certitude que les valeurs de la sonde température fluide.
Envoyées à la carte principale U.Ext seront interprétées.
En conclusion dans votre cas le dépannage de la carte d'origine s'impose, relisez mon 1er post la solution est peut-être là.
Cordialement.
AB37
Pour le moteur du volet sur la version 2009 c'est un strap à couper, maintenant le software étant différent je n'ai pas d'info.
Il faudrait contrôler l'arrêt du CP de l'U.E quand le point de consigne est atteint ce qui n'indiquera pas avec certitude que les valeurs de la sonde température fluide.
Envoyées à la carte principale U.Ext seront interprétées.
En conclusion dans votre cas le dépannage de la carte d'origine s'impose, relisez mon 1er post la solution est peut-être là.
Cordialement.
AB37
05 septembre 2022 à 08:15
Réponse 23 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
AB37.
Suite
J'ai testé 6 condos.
C105 = 1073 / 100
C106 = 779 / 100
C109 = 779 / 100
C123 = 777 / 100
C120 = 45 / 47
C102 = ?? / 1000 le gros rond à plat au bord de la carte.
Le rectangulaire au bord côté gauche = ?? / 1.5
Tests effectués dans dessouder avec un multimètre neotech NT8233D
Voilà à plus.
Suite
J'ai testé 6 condos.
C105 = 1073 / 100
C106 = 779 / 100
C109 = 779 / 100
C123 = 777 / 100
C120 = 45 / 47
C102 = ?? / 1000 le gros rond à plat au bord de la carte.
Le rectangulaire au bord côté gauche = ?? / 1.5
Tests effectués dans dessouder avec un multimètre neotech NT8233D
Voilà à plus.
05 septembre 2022 à 09:49
Réponse 24 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour AB37.
Il y a 1 message réponse qui n'apparait pas, j'ai dû faire une fausse manip.
Pour le moteur du volet sur la version 2009 c'est un strap à couper, ce qui veut dire ?
Le condo à vérifier c'est lequel il y en a plein.
Merci.
Il y a 1 message réponse qui n'apparait pas, j'ai dû faire une fausse manip.
Pour le moteur du volet sur la version 2009 c'est un strap à couper, ce qui veut dire ?
Le condo à vérifier c'est lequel il y en a plein.
Merci.
05 septembre 2022 à 15:37
Réponse 25 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Je regarderai demain matin dans mon dossier pour vous indiquer la réf du strap mais je pense qu'il ne correspondra pas avec votre carte de 2005, moi j'ai à partir de 2009 en version 2.
Le condo à tester est au-dessus de BUZ101 (rectangulaire jaune) environ 100/120nF.
Avant faites la manipulation de mettre le Split en mode ventilation uniquement, l'autre Split doit être mis à l'arrêt.
S'il tourne correctement la panne n'est le condo.
Cordialement.
AB37
Le condo à tester est au-dessus de BUZ101 (rectangulaire jaune) environ 100/120nF.
Avant faites la manipulation de mettre le Split en mode ventilation uniquement, l'autre Split doit être mis à l'arrêt.
S'il tourne correctement la panne n'est le condo.
Cordialement.
AB37
05 septembre 2022 à 17:41
Réponse 26 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Si c'est celui encerclé bleu, c'est le C120 à 47yF.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
05 septembre 2022 à 19:46
Réponse 27 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Non, celui-ci est noir, c'est le jaune d'à côté.
Voici une copie de mes docs mais ne concerne que les versions 2009/2010, avant je n'ai rien !
Autres cas de dysfonctionnement des splits
Anomalie concernant le fonctionnement du volet de balayage en mode swing.
- le volet s’ouvre totalement en mettant le split à l’arrêt avec la télécommande au lieu de se refermer, et en fonctionnement il s’ouvre de 2 cm puis se referme totalement.
- sur la carte split couper le strap JP19.
- le volet se referme complétement et seule la led rouge reste allumée ( mode OFF) et de façon aléatoire, pour diagnostiquer il faut déconnecter du secteur 220V le split , attendre 10S et le rebrancher, si le split refonctionne directement sans avoir utilisé la TC, c’est une mauvaise lecture du data par la carte principale – remplacer la carte principale (trou métallisé sur opto dégradé, ou le mos, remplacer IC02-02-mos, refaire soudures sur les 2 faces du PCB de toute cette partie).
A.B37
Voici une copie de mes docs mais ne concerne que les versions 2009/2010, avant je n'ai rien !
Autres cas de dysfonctionnement des splits
Anomalie concernant le fonctionnement du volet de balayage en mode swing.
- le volet s’ouvre totalement en mettant le split à l’arrêt avec la télécommande au lieu de se refermer, et en fonctionnement il s’ouvre de 2 cm puis se referme totalement.
- sur la carte split couper le strap JP19.
- le volet se referme complétement et seule la led rouge reste allumée ( mode OFF) et de façon aléatoire, pour diagnostiquer il faut déconnecter du secteur 220V le split , attendre 10S et le rebrancher, si le split refonctionne directement sans avoir utilisé la TC, c’est une mauvaise lecture du data par la carte principale – remplacer la carte principale (trou métallisé sur opto dégradé, ou le mos, remplacer IC02-02-mos, refaire soudures sur les 2 faces du PCB de toute cette partie).
A.B37
06 septembre 2022 à 09:02
Réponse 28 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour,
A priori, incompatibilité logicielle mineure, je pense.
https://electrotoile.eu/moteur-pas-a-pas-sequence-commande-arduino.php
A priori, incompatibilité logicielle mineure, je pense.
Citation :Oui. Sauf à connaitre l'existence d'une configuration constructeur (matérielle voire logicielle...), je tenterais l'inverser des bobines au niveau du connecteur comme le montre ce site (voir § moteur unipolaire 5 fils).
Y a t'il possibilité d'inverser les commandes du moteur de volet.
12VDC 24BYJ48 GBJDJ-01 1170020011 HUILIP MOTOR
https://electrotoile.eu/moteur-pas-a-pas-sequence-commande-arduino.php
06 septembre 2022 à 11:11
Réponse 29 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour, merci.
Et si on s'orientait vers un dépannage de la carte d'origine.
Faire en sorte que ce fichu ventilateur UI tourne normalement.
Cordialement.
Et si on s'orientait vers un dépannage de la carte d'origine.
Faire en sorte que ce fichu ventilateur UI tourne normalement.
Cordialement.
06 septembre 2022 à 14:30
Réponse 30 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Réponse 18, vous notiez principalement un problème de volet.
Avez-vous constaté une autre anomalie avec cette nouvelle carte (genre consigne non tenue) ?
Avez-vous constaté une autre anomalie avec cette nouvelle carte (genre consigne non tenue) ?
06 septembre 2022 à 16:08
Réponse 31 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Avez-vous fait le test "mode ventilation" avec la TC ?
Avez-vous testé le condo jaune ?
AB37
Avez-vous testé le condo jaune ?
AB37
06 septembre 2022 à 16:45
Réponse 32 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonsoir.
Réponse à Tam.
Le problème principal est bien la commande du volet qui à la mise en route part vers fermeture, et quand on arrête la clim il part vers ouverture (donc j'ai débranché le moteur).
En 2 - si l'on met en ventilation tranquille on a le ventilateur au max.
En 3 - problème affichage température il indique la température désirée.
Mais n'indique jamais la température ambiante.
Réponse à AB37.
J'ai envoyé des messages avec mon portable, je vois avec vous qu'ils ne sont pas passés.
Donc résumons.
1 - Test ventilation avec carte d'origine = le ventilateur se coupe et se relance comme en froid.
2 - Le condensateur jaune est donné pour 0.03uF ?? donc ce n'est pas celui-ci.
Le noir rond à côté est donné à 47uF est-ce que ceux qui ressembles à des pastilles orange entre en scène si j'avais le n° ce serait super.
Merci de l'effort que vous faites.
JL
Réponse à Tam.
Le problème principal est bien la commande du volet qui à la mise en route part vers fermeture, et quand on arrête la clim il part vers ouverture (donc j'ai débranché le moteur).
En 2 - si l'on met en ventilation tranquille on a le ventilateur au max.
En 3 - problème affichage température il indique la température désirée.
Mais n'indique jamais la température ambiante.
Réponse à AB37.
J'ai envoyé des messages avec mon portable, je vois avec vous qu'ils ne sont pas passés.
Donc résumons.
1 - Test ventilation avec carte d'origine = le ventilateur se coupe et se relance comme en froid.
2 - Le condensateur jaune est donné pour 0.03uF ?? donc ce n'est pas celui-ci.
Le noir rond à côté est donné à 47uF est-ce que ceux qui ressembles à des pastilles orange entre en scène si j'avais le n° ce serait super.
Merci de l'effort que vous faites.
JL
06 septembre 2022 à 19:30
Réponse 33 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
A vous lire la nouvelle carte permet un fonctionnement manuel, la clim serait donc utilisable. Reste éventuellement à tenter l'inversion de sens du volet en repérant et permutant les 4 fils bobines (ma réponse 28).
06 septembre 2022 à 21:53
Réponse 34 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Donc en conclusion, quelles décisions prendre, 3 possibilités :
1/ Je conserve la nouvelle carte avec ses défauts,
2/ Je répare AVEC VOTRE AIDE l'ancienne carte,
3/ Je répare AVEC VOTRE AIDE l'ancienne carte, et je conserve la nouvelle pour prélever des éléments.
Merci de me donner votre avis avant que je retourne la nouvelle carte au vendeur.
Aller dodo.
1/ Je conserve la nouvelle carte avec ses défauts,
2/ Je répare AVEC VOTRE AIDE l'ancienne carte,
3/ Je répare AVEC VOTRE AIDE l'ancienne carte, et je conserve la nouvelle pour prélever des éléments.
Merci de me donner votre avis avant que je retourne la nouvelle carte au vendeur.
Aller dodo.
06 septembre 2022 à 23:16
Réponse 35 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour.
Réponse No2, mais à condition que vous répondiez à mes questions sans partir dans tous les sens.
J'attends toujours le résultat du test en mode ventilation c'est à dire sans solliciter l'unité extérieur.
Vous pouvez également demander mes coordonnées au webmaster du forum en répondant à ce message.
Cordialement
AB37
Réponse No2, mais à condition que vous répondiez à mes questions sans partir dans tous les sens.
J'attends toujours le résultat du test en mode ventilation c'est à dire sans solliciter l'unité extérieur.
Vous pouvez également demander mes coordonnées au webmaster du forum en répondant à ce message.
Cordialement
AB37
07 septembre 2022 à 16:40
Réponse 36 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour Albre37.
Merci de m'aider.
Réponse 32- j'ai répondu pour le ventilateur.
A la mise en route il a du mal à se lancer puis comme en froid il se coupe au bout de 15s et se relance puis se recoupe au bout de 15s et se relance ainsi de suite.
Bonjour webmaster.
Pouvez-vous me faire parvenir les coordonnées de ALBRE37
Merci bonne soirée.
Merci de m'aider.
Réponse 32- j'ai répondu pour le ventilateur.
A la mise en route il a du mal à se lancer puis comme en froid il se coupe au bout de 15s et se relance puis se recoupe au bout de 15s et se relance ainsi de suite.
Bonjour webmaster.
Pouvez-vous me faire parvenir les coordonnées de ALBRE37
Merci bonne soirée.
08 septembre 2022 à 19:10
Réponse 37 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour, oriboul.
Les coordonnées de ALBRE37 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager.
Cordialement. L'équipe du forum climatisation.
Les coordonnées de ALBRE37 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum électroménager.
Cordialement. L'équipe du forum climatisation.
08 septembre 2022 à 19:51
Réponse 38 du forum climatisation climatiseur
Ventilateur UI Airton fonctionnement saccadé
Bonjour à tous.
Un gros merci à ALBRE37.
Action :
Échange d'une résistance R125 de 330 ohm
Échange condensateur 0.033yF à côté du klaxon
Échange condensateur 1.5yF à côté de l'alim.
Remontage essais.
Pour l'instant tout fonctionne bien.
Un gros merci à ALBRE37.
Action :
Échange d'une résistance R125 de 330 ohm
Échange condensateur 0.033yF à côté du klaxon
Échange condensateur 1.5yF à côté de l'alim.
Remontage essais.
Pour l'instant tout fonctionne bien.
23 octobre 2022 à 18:59
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Fonctionnement moteur ventilateur climatiseur Airton
- N°2040 : Bonjour, Est-ce que quelqu'un peut m'expliquer ou m'indiquer un site où il serait expliqué le fonctionnement du moteur de ventilation d'une clim. En l'occurrence climatiseur marque Airton H09A4. Alimenté par 6 fils : 3 gros,...
- 2. Panne ventilation clim Airton h2sm 9+12
- N°2450 : :cry: Bonsoir à tous. Voilà mon problème. Clim Airton h2sm 9+12 dont le ventilateur de l'Unité Intérieure ne s’arrête plus (quand j’éteins l'UI, le ventilateur continue à tourner). Aucune possibilité de réguler la...
- 3. Bisplit Airton câblage connexion unité interne unité externe
- N°2061 : Bonjour, Je souhaiterais connaître la fonction des 6 fils d'interconnexion entre chaque unité interne et l'unité extérieure d'un climatiseur Airton Bisplit réversible TAC-(09+12)CHSA/H. Plus précisément, j'ai facilement...
- 4. Monitorer le fonctionnement d'une climatisation
- N°6520 : Bonjour à toutes et à tous. La première partie de ce topic est disponible en suivant ce lien : Monitorer le fonctionnement d'une clim Cordialement, l'équipe du forum climatisation. À ce jour [nb_membres] internautes sont...
- 5. Problème mode chauffage clim Airton inverter TAC 12 CHSA/CI
- N°2183 : Bonjour, J'ai acheté un appartement équipé avec une clim Airton Inverter TAC 12 CHSA/CI (je ne sais pas qui a fait l'installation, et à quelle date). Jusqu'à présent la clim fonctionnait bien en mode chauffage et en mode...
- 6. Erreur E5 clim Airton conseils dépannage
- N°2164 : Bonjour, tout d'abord merci pour les réponses éventuelles. :biggrin: Ma clim Airton bi-split est installée depuis trois ans sans aucun problème, mais depuis quelques jours les splits démarrent, soufflent, le groupe...
- 7. Bruit unité intérieure ventilateur tourne et émet des vibrations Airton DC inverter
- N°2662 : Bonjour, Voici mon problème sur les deux unités intérieures. Lors d'un démarrage des unités à froid aucun bruit puis au bout de 2 heures environ elles se mettent à émettre des vibrations et un son désagréable. Dans un...
- 8. Monitorer fonctionnement d'une clim LG Mobile LGMV
- N°5708 : Bonjour, LG propose cette appli Mobile LGMV qui nécessite un module Wi-Fi PLGMVW100, je crois. Quel est votre avis sur cet outil ? Quelles autres solutions pour monitorer ? Merci pour vos retours.
- 9. Température max des tuyaux de gaz sur clim Airton 3400W
- N°9294 : Bonjour. J'aurai besoin d'une information sur une clim Airton concernant la température maximale que peut normalement atteindre, en mode chaud, le gros tuyau en sortie de l'unité extérieure, d'une clim Airton mono spit...
- 10. Alimenter moteur ventilateur extérieur sur clim Airton
- N°2142 : Bonjour. Sur une clim Airton, est-il possible d'alimenter le moteur du ventilateur sur l'alimentation du compresseur au départ sur le bornier interne. N 1 2 3 n neutre 2 compresseurs 3 ventilateurs. Merci à tous.
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
