Problème climatisation Ecoclim ECZH 12

3992

Question Forum Climatisation : Problème climatisation Ecoclim ECZH 12

GG1962
Membre inscrit

31 messages

Bonsoir,

Après 12 ans de bons et loyaux services ma clim Ecoclim ECZH 12 me pose des problèmes...

En effet, après l'avoir allumée et avant que ne s'enclenche le compresseur (suite à une demande de chaud ou de froid) j'entends comme le clic d'un relais puis la clim se met en sécurité avec le Voyant (vert) de fonctionnement du compresseur qui se met à clignoter.
Le manuel m'indique (en anglais) : transmission abnormity ...
De temps en temps, et après l'avoir déconnecté puis re-connecté au secteur, la clim se remet à fonctionner normalement.
Toutefois, j'ai de plus en plus de difficulté pour la faire fonctionner normalement...
Des idées ? Je suis preneur...
Cordialement.
GG

12 juin 2017 à 21:01

Réponse 1 du forum climatisation

Problème climatisation Ecoclim ECZH 12

PL
Membre inscrit

13 462 messages

Bonjour.
Je pense qu'en effet au bout de 12 ans de bons et loyaux services il serait peut-être plus simple de passer à autre chose.
Mais cela peut être simplement un manque de gaz, le compresseur surchauffe d’où le clic que vous entendez le klicson, le compresseur se met en sécurité par le biais d'un klicson, une fois refroidi fonctionne à nouveau, mais un conseil stoppez tout vous risquez de casser le compresseur.
Pour la suite, il faudrait appeler un technicien, si le gaz est du R22 cela sera impossible.

12 juin 2017 à 21:40

Réponse 2 du forum climatisation

Problème climatisation Ecoclim ECZH 12

GG1962
Membre inscrit

31 messages

Bonsoir,

Peut-être, effectivement, qu'il faudrait que je fasse preuve de sagesse, en passant à autre chose...
Cordialement.
GG

12 juin 2017 à 22:18

Réponse 3 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Invité

Bonjour,

Pourquoi pas un condensateur HS ?

13 juin 2017 à 07:31

Réponse 4 du forum climatisation

Problème climatisation Ecoclim ECZH 12

PL
Membre inscrit

13 462 messages

Bonjour. Je ne pense pas car le compresseur démarre quand même...

Citation :
De temps en temps, et après l'avoir déconnecté puis re-connecté au secteur, la clim se remet à fonctionner normalement.

13 juin 2017 à 17:34

Réponse 5 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Invité

Re,

Effectivement, l'histoire du compresseur et/ou du condensateur parait discutable...
J'ai, en effet, allumé la clim, hier, et elle n'a posé aucun problème (voyant vert figé après environ 30 secondes) pour parfaitement fonctionner sur l'ensemble de la journée...

Éteinte, avant que je ne parte me coucher, je l'ai rallumée le lendemain et à nouveau (1 minute environ après l'allumage) le voyant vert s'est mis à clignoter...
Chose curieuse, si j'éteins la clim alors même que le voyant clignote lorsque je veux la rallumer, même une heure après, le voyant clignote dès la mise sous tension. Par contre si après l'avoir éteinte, je débranche la prise secteur (ne serait-ce que quelques secondes avant de la rebrancher) et que je rallume, le voyant ne clignote plus...

Toujours dans mes expériences un peu "folles" si dans le délai avant que le voyant ne clignote, je me sers de la télécommande pour faire passer la clim du statut froid, à chaud, en continu pendant deux à trois minutes (cela représente une bonne cinquantaine de va et vient !!!!), le voyant vert s'allume et se fige...
La clim devient alors totalement opérationnelle.
Bref un vrai mystère.
A vous lire...
Amicalement.
GD

16 juin 2017 à 14:50

Réponse 6 du forum climatisation

Problème climatisation Ecoclim ECZH 12

zeffy
Membre inscrit

68 messages

Salut.
Vous avez combien de clim branchée sur le même réseau ?

17 juin 2017 à 14:34

Réponse 7 du forum climatisation

Problème climatisation Ecoclim ECZH 12

GG1962
Membre inscrit

31 messages

Bonsoir,

L'unité extérieure est reliée à une seule et unique console intérieure.
Ce que je trouve curieux, c'est que lorsque la diode verte se fige et que je laisse en permanence la clim sous tension, tout fonctionne parfaitement (plusieurs heures / jours / nuits durant).

Par contre si j'éteins la clim et que j'essaie de la rallumer dans les minutes qui suivent, la diode se met à clignoter et le groupe extérieur ne se met pas en fonction.

En dépit de son âge (12 ans) je suis persuadé que le problème est mineur mais cela ne rend pas simple le fait d'en définir la cause ...

P. S. : j'ai la totalité de la documentation technique mais cela ne m'aide guère...
Par contre sur un forum voisin, l'on peut lire que cette clim "Ecoclim ECZH 12" ne serait ni plus ni moins qu'une Hitachi re-badgée !
Peut-être certains d'entre vous savent à quel modèle elle correspond chez le fabricant Hitachi.
A titre d'info, elle est dans la gamme des 6kW en chaud pour 5kW en froid...

A vous lire.
GD

17 juin 2017 à 21:11

Réponse 8 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Invité

Re,

Je suis de plus en plus persuadé que la problématique vient de la console intérieure et sûrement de la carte électronique de gestion des commandes entre intérieur et extérieur...
Cela ne m'avance guère toutefois.

Pensez-vous qu'un technicien puisse se déplacer pour ce genre de panne.
Notamment sur un matériel qui n'est plus fabriqué et par rapport à une marque qui n'existe plus ???
GD

19 juin 2017 à 11:37

Réponse 9 du forum climatisation

Problème climatisation Ecoclim ECZH 12

GG1962
Membre inscrit

31 messages

Bonjour à tous,

Mon climatiseur a retrouvé sa jeunesse...
La problématique venait, effectivement, de la console intérieure...
Le relais permettant la mise sous tension du groupe extérieur ne "collait' plus car sa tension de commande (5V) n'était plus exactement présente (régulateur 7805 HS).

Un nouveau régulateur et voilà mon relais qui retrouve de la voix...
La clim fonctionne désormais parfaitement...

24 juin 2017 à 12:33

Réponse 10 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Invité

Bonjour,

Je rencontre le même problème pouvez-vous m'indiquer où trouver le régulateur.
Faut-il changer que le régulateur ou est-ce une carte complète ?
Merci de votre aide.

Bonne soirée.

27 novembre 2018 à 21:08

Réponse 11 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Postez une photo de la carte, on vous dira où il est et comment s'assurer qu'il est bien HS. Ce n'est peut-être pas lui le responsable.

Cordialement, Dom.

27 novembre 2018 à 21:42

Réponse 12 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Invité

Bonjour.
J’ai exactement le même problème pouvez-vous m’aider ?

07 février 2020 à 19:07

Réponse 13 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Voir réponse 11.

07 février 2020 à 19:52

Réponse 14 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Invité

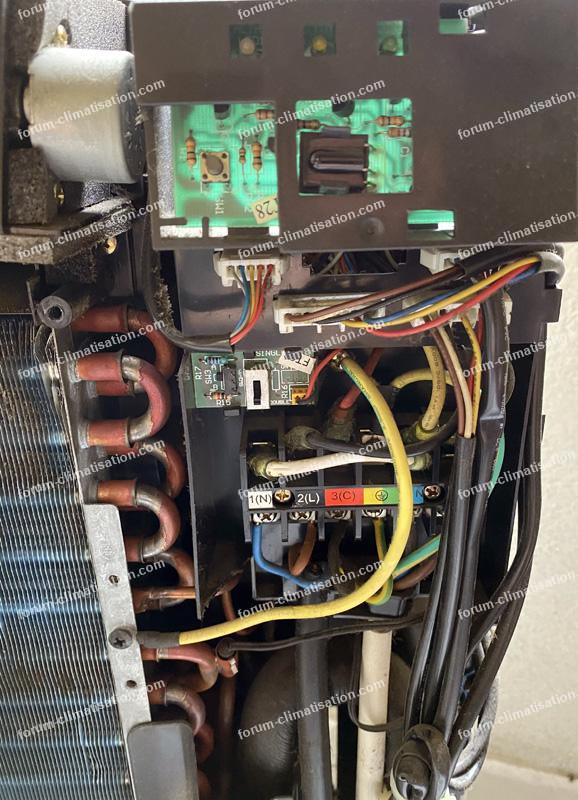

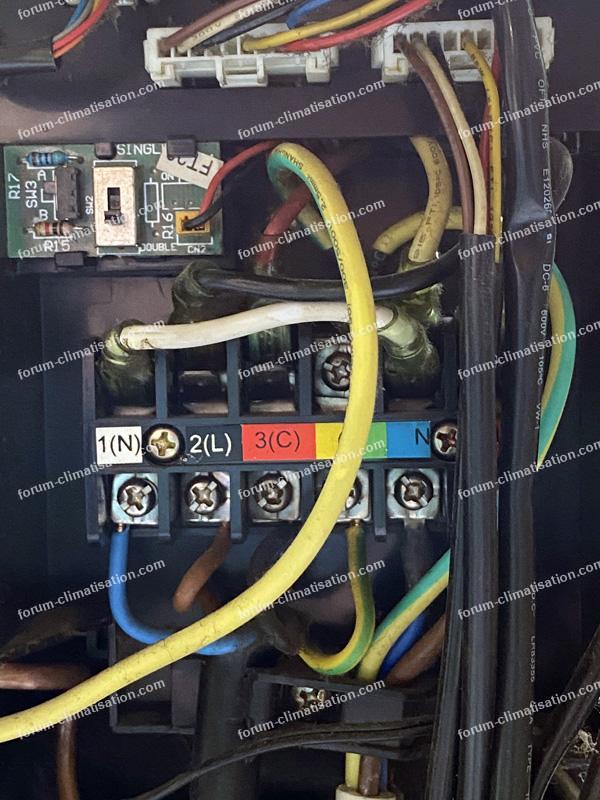

Voici la carte en photo.
Merci beaucoup.

Pour agrandir les images, cliquez dessus.

08 février 2020 à 14:12

Réponse 15 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Dom-Aom
Membre inscrit

7 957 messages

C'est un bon début. Petit problème, ce sont là des cartes annexes, la carte principale est insérée derrière tout ça, en général elle est parallèle au flanc droit du split.

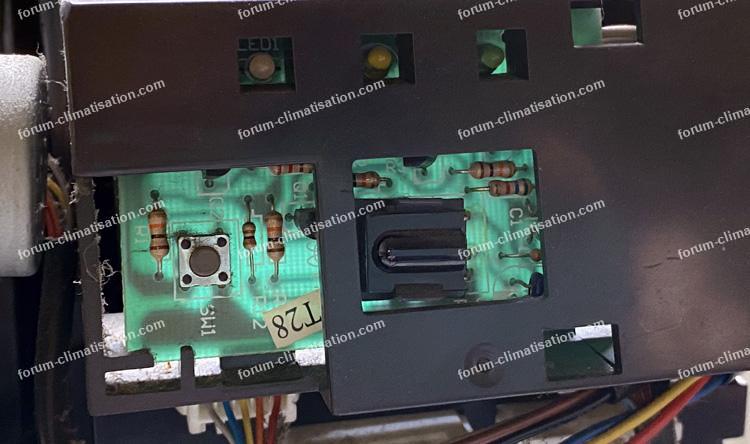

Mais avant de démonter plus avant, petite manip : sur le capteur infra-rouge (en plein milieu de la 1ère photo), vous avez 3 pattes. Vérifiez qu'entre 2 d'entre elles vous avez 5V (3 mesures en tout). Car si l'hypothèse plus haut d'un 7805 défectueux s'applique à vous, alors c'est un moyen rapide de voir s'il fonctionne. Si vous lisez entre 4.95V et 5.05V, alors laissez tomber, votre panne vient d'autre chose.

08 février 2020 à 15:46

Réponse 16 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Invité

Alors sur les trois mesures j’ai 4,65 / 0,23 / 4,85

08 février 2020 à 18:48

Réponse 17 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Dom-Aom
Membre inscrit

7 957 messages

Dommage, ce n'est ni blanc ni noir, un peu gris... J'aurais préféré 4.5V.

Vous avez dit en réponse 12 "j'ai le même problème". Autrement dit votre clim fonctionne mais il lui arrive parfois de faire des caprices. Est-ce bien ça?

Si oui, on pourrait avoir la ligne +5V bruitée, ce qui parfois fait perdre les pédales au microP. Et ça pourrait corréler avec le 4.85 que je trouve un peu faible. Suggestion de manip : sur les 2 broches qui donnent 4.85, qui sont donc le 0V et la ligne 5V (l'autre broche est la sortie signal), soudez un condensateur entre 220 et 470 µF, tension de service au moins 10V, pôle - sur le 0V et pôle + sur le 5V. Vous pourrez repérer le (+)5V par l'absence de signe - sur le multimètre quand vous mettez le fil rouge dessus.

Si ça résout votre problème, il faudra remplacer le condo du 5V sur la carte principale.

08 février 2020 à 23:47

Réponse 18 du forum climatisation

Problème climatisation Ecoclim ECZH 12

Invité

Bonjour.
J’ai réussi à démonter pour accéder à la carte mère et les mesures du fameux régulateur 7805 sont de 5 / 5 / 9,2

10 février 2020 à 17:53
