Unité intérieure Daikin Stylish ne s’allume plus
Actuellement
10 020
questions dans le
forum climatisation
9802
Questions Réponses Climatisation : Unité intérieure Daikin Stylish ne s’allume plus
Bonjour.
J'ai un problème avec mon unité intérieure Daikin Stylish de 2019.
Elle ne s'allume plus et ne communique plus avec la télécommande.
J'ai testé l'alimentation électrique, aucun problème.
Quant à l'unité extérieure, elle fonctionne puisque j'ai une autre unité connectée dessus.
Je pense que le problème se situe au niveau de l'électronique.
J'ai déjà démonté toute la carcasse, mais je ne sais pas par où continuer ni comment tester pour trouver la panne.
Merci pour votre aide.
J'ai un problème avec mon unité intérieure Daikin Stylish de 2019.
Elle ne s'allume plus et ne communique plus avec la télécommande.
J'ai testé l'alimentation électrique, aucun problème.
Quant à l'unité extérieure, elle fonctionne puisque j'ai une autre unité connectée dessus.
Je pense que le problème se situe au niveau de l'électronique.
J'ai déjà démonté toute la carcasse, mais je ne sais pas par où continuer ni comment tester pour trouver la panne.
Merci pour votre aide.
03 décembre 2024 à 22:46
Réponse 1 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Bonjour.
Vérifier si vous avez bien du 230 V entre 1 et 2.
Vérifier si vous avez bien du 230 V entre 1 et 2.
04 décembre 2024 à 09:02
Réponse 2 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Bonjour, j’ai bien du 220 entre 1 et 2...
04 décembre 2024 à 09:18
Réponse 3 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Bonjour.
J'imagine que vous avez essayé avec la TC de l'autre unité, au cas où ce serait un problème de TC. Donc pas de bip à chaque sollicitation.
En coupant le jus puis en le remettant après une minute, le volet doit faire un aller/retour. Si rien, alors l'alimentation basse tension de l'UI ne fonctionne plus. Rechercher des points de test 5V ou 12V sur la carte pour vous en assurer.
J'imagine que vous avez essayé avec la TC de l'autre unité, au cas où ce serait un problème de TC. Donc pas de bip à chaque sollicitation.
En coupant le jus puis en le remettant après une minute, le volet doit faire un aller/retour. Si rien, alors l'alimentation basse tension de l'UI ne fonctionne plus. Rechercher des points de test 5V ou 12V sur la carte pour vous en assurer.
04 décembre 2024 à 09:49
Réponse 4 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Bonjour.
Cela peut venir soit du récepteur infra rouge soit d'un fusible grillé sur la carte.
Appuyez sur le bouton d'urgence si la machine répond cela vient du récepteur infra rouge.
Cordialement.
maclimatisation.com
Cela peut venir soit du récepteur infra rouge soit d'un fusible grillé sur la carte.
Appuyez sur le bouton d'urgence si la machine répond cela vient du récepteur infra rouge.
Cordialement.
maclimatisation.com
04 décembre 2024 à 10:08
Réponse 5 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
En effet, j’ai essayé avec une autre télécommande, aucun bip et aucune reaction.
Pour trouver la carte ou le récepteur infra rouge, il faut que je demonte toute la partie droite en gris?
Elles ressemblent à quoi ces pièces?
Pour trouver la carte ou le récepteur infra rouge, il faut que je demonte toute la partie droite en gris?
Elles ressemblent à quoi ces pièces?
04 décembre 2024 à 10:34
Réponse 6 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Donc aucune réaction, aucun bip.
La carte électronique se trouve à droite ?
La carte électronique se trouve à droite ?
04 décembre 2024 à 11:52
Réponse 7 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Si le volet ne bouge pas à la remise sous tension (peut-être votre "aucune réaction"), alors c'est l'alim. Oui, la carte est à droite, parallèle au côté, en principe. Faites en une photo recto verso, et je vous dirai quoi tester. Je suppose que vous avez un multimètre et savez vous en servir. Déjà vous verrez un gros condensateur 400V, mesurez la tension à ses bornes, vous devez lire environ 330V continus. Attention, tension dangereuse, soyez précautionneux.
Vos réponses sont validées par un modérateur, cela peut prendre quelques heures suivant ses occupations.
Vos réponses sont validées par un modérateur, cela peut prendre quelques heures suivant ses occupations.
04 décembre 2024 à 13:45
Réponse 8 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Tant que vous y êtes prenez la tension entre le neutre et le bus, est-ce que la tension varie ou reste fixe ?
04 décembre 2024 à 23:05
Réponse 9 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Effectivement Climtout, j'ai 240 entre les bornes 1 et 2, et 1 et 3
Et entre 2 et 3 ça bouge, 40, 60...
Sinon pour tester le condo de 400, je suis obliger de démonter complètement la carte ?
Pour agrandir l'image, cliquez dessus.
Et entre 2 et 3 ça bouge, 40, 60...
Sinon pour tester le condo de 400, je suis obliger de démonter complètement la carte ?
Pour agrandir l'image, cliquez dessus.
05 décembre 2024 à 07:24
Réponse 10 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Dom-Aom, c’est celui là ?
Merci vraiment pour votre aide à tous, en espérant trouver la solution...
Pour agrandir l'image, cliquez dessus.
Merci vraiment pour votre aide à tous, en espérant trouver la solution...
Pour agrandir l'image, cliquez dessus.
05 décembre 2024 à 07:27
Réponse 11 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Il y a de grandes chances, de toute façon capacité et tension sont marquées dessus. Et oui, il est probable qu'il faille extraire la carte pour investiguer dessus.
05 décembre 2024 à 12:56
Réponse 12 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Dans toutes c’est photos, l’alimentation c’est laquelle ?
Vous avez un diagnostic final, quelles pièces il faut changer ?
Ou tout changer ?
Pour agrandir les images, cliquez dessus.
Vous avez un diagnostic final, quelles pièces il faut changer ?
Ou tout changer ?
Pour agrandir les images, cliquez dessus.
05 décembre 2024 à 13:03
Réponse 13 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
L'alim serait la 1ère. Le secteur arriverait par les 2 fils verts, et la carte donne 0V/5V/12V sur le connecteur en bas à gauche.
2ème photo : je ne sais pas ce que c'est + module wifi
3ème photo : récepteur infra-rouge, bippeur (rond et noir) et affichage de voyants.
4ème photo : quelle pagaille!! Et ça arrive à marcher, ce machin?... ;-)
2ème photo : je ne sais pas ce que c'est + module wifi
3ème photo : récepteur infra-rouge, bippeur (rond et noir) et affichage de voyants.
4ème photo : quelle pagaille!! Et ça arrive à marcher, ce machin?... ;-)
05 décembre 2024 à 13:53
Réponse 14 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Alors après test du gros condensateur violet j’ai bien 330 v
06 décembre 2024 à 16:25
Réponse 15 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
OK, cela dit c'était un test pour s'assurer que le secteur arrivait bien redressé et filtré à cet endroit. Maintenant, il faut extraire la carte comme je le disais en réponses 7 et 11 et en faire une photo recto verso bien nette. Sachant que vous pourrez éventuellement la tester sur table en amenant le secteur sur les fils verts.
06 décembre 2024 à 19:03
Réponse 16 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Bonjour, je récapitule
Ma télécommande fonctionne puisque qu’elle allume d’autre UI
Aucune liaison entrée la TC et UI, même pas le bip
L’UI ne veut pas non plus s’allumer physiquement avec le premier bouton à gauche, on off qui doit s’allumer en vert.
Le courant arrive dans l’UI, et j’ai vérifié l’UE. Ras.
J’ai même resserrer toutes les bornes.
Pour agrandir les images, cliquez dessus.
Ma télécommande fonctionne puisque qu’elle allume d’autre UI
Aucune liaison entrée la TC et UI, même pas le bip
L’UI ne veut pas non plus s’allumer physiquement avec le premier bouton à gauche, on off qui doit s’allumer en vert.
Le courant arrive dans l’UI, et j’ai vérifié l’UE. Ras.
J’ai même resserrer toutes les bornes.
Pour agrandir les images, cliquez dessus.
07 décembre 2024 à 09:20
Réponse 17 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Bonjour.
Désolé, j'ai oublié de répondre hier.
Vos photos sont floues, je vous avais dit "bien nettes". Elles montrent toutefois qu'il y a d'autres connecteurs que ceux que je voyais dans la 1ère photo de la série de 4.
Au dessus du transfo, on voit un circuit à 8 pattes. Quelle est sa référence? Daikin ne donnant pas ses schémas, les photos sont ma seule source d'infos techniques...
Désolé, j'ai oublié de répondre hier.
Vos photos sont floues, je vous avais dit "bien nettes". Elles montrent toutefois qu'il y a d'autres connecteurs que ceux que je voyais dans la 1ère photo de la série de 4.
Au dessus du transfo, on voit un circuit à 8 pattes. Quelle est sa référence? Daikin ne donnant pas ses schémas, les photos sont ma seule source d'infos techniques...
08 décembre 2024 à 18:49
Réponse 18 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Voilà, j’essaye de m’appliquer pour prendre les photos, je laisse pour le moment tout branché
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
08 décembre 2024 à 21:29
Réponse 19 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
OK, les photos sont de bonne qualité, maintenant. MAIS, je n'ai pas de photo de la face composant complète, et encore moins de photo de la face soudures... Comprenez que je recrée en partie le schéma de la carte en jonglant entre ces 2 photos que je n'ai pas... Les photos précédentes sont trop floues pour pouvoir travailler dessus.
Au moins, on voit que le régulateur d'alim est un STR3A475HDL, cela va permettre d'investiguer sur les signaux qu'il porte. Vérifiez hors tension que le fusible qu'on voit en photo 4 est bon. Et sous tension mesurez la tension sur les 3 condos chimiques qu'on voit en 2ème photo (2 hauts et 1 plus petit).
Au moins, on voit que le régulateur d'alim est un STR3A475HDL, cela va permettre d'investiguer sur les signaux qu'il porte. Vérifiez hors tension que le fusible qu'on voit en photo 4 est bon. Et sous tension mesurez la tension sur les 3 condos chimiques qu'on voit en 2ème photo (2 hauts et 1 plus petit).
09 décembre 2024 à 11:16
Réponse 20 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Bonjour.
Mes connaissances sur les tests sont limitées, je ne suis très connaisseur pour l’usage d’un multimètre.
Je serais d’avis de la changer cette carte, non ?
Pour agrandir les images, cliquez dessus.
Mes connaissances sur les tests sont limitées, je ne suis très connaisseur pour l’usage d’un multimètre.
Je serais d’avis de la changer cette carte, non ?
Pour agrandir les images, cliquez dessus.
09 décembre 2024 à 13:39
Réponse 21 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus

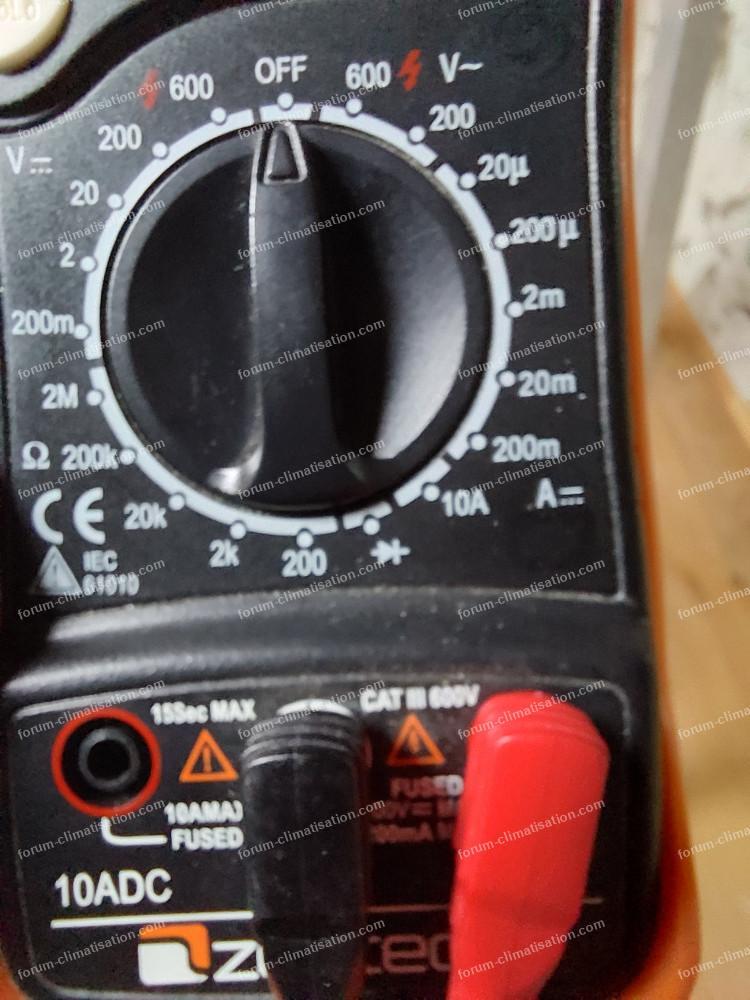

J’ai ça comme multimètre.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
09 décembre 2024 à 13:42
Réponse 22 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
La carte est un peu fouillis, de par sa conception, et la face composants a beaucoup de pistes masquées par les composants eux-même... Très difficile d'investiguer dessus, avec en plus des connecteurs non traversants (dont les pattes sont soudées sur la face d'appui). Le multimètre c'est bon. Vous allez surtout faire des mesures de tensions continues (quart nord-ouest du sélecteur).
Le STR a une alim interne qu'on retrouve sur sa patte 2, proche du "G" du marquage. Mettez le fil rouge sur cette patte (attention à ne pas en toucher la 1 ou la 3 en même temps), et le fil noir sur le fil nu au centre noté J901. Il faut lire de l'ordre de 15V, sinon le STR est HS. Sur les 3 condos déjà cités, faites des relevés de tension entre leurs 2 soudures. Je ne peux vous dire les tensions, mais ce serait dans la gamme 5 à 18V. D'ailleurs commencez par ces 3 là, si vous lisez des valeurs correctes, il sera peu utile de mesurer la patte 2.
J'ai dit que le secteur arrivait sur les fils verts, c'est une illusion d'optique. Plutôt sur le connecteur à 3 fils dans le coin. Mais cela ne change rien pour vous. Le fusible blanc est forcément bon, puisque vous avez lu 330V sur le condo violet (le duc)...
Le STR a une alim interne qu'on retrouve sur sa patte 2, proche du "G" du marquage. Mettez le fil rouge sur cette patte (attention à ne pas en toucher la 1 ou la 3 en même temps), et le fil noir sur le fil nu au centre noté J901. Il faut lire de l'ordre de 15V, sinon le STR est HS. Sur les 3 condos déjà cités, faites des relevés de tension entre leurs 2 soudures. Je ne peux vous dire les tensions, mais ce serait dans la gamme 5 à 18V. D'ailleurs commencez par ces 3 là, si vous lisez des valeurs correctes, il sera peu utile de mesurer la patte 2.
J'ai dit que le secteur arrivait sur les fils verts, c'est une illusion d'optique. Plutôt sur le connecteur à 3 fils dans le coin. Mais cela ne change rien pour vous. Le fusible blanc est forcément bon, puisque vous avez lu 330V sur le condo violet (le duc)...
09 décembre 2024 à 18:22
Réponse 23 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Après tout ces tests, je n’ai rien entre la patte numéro 2 et le fil tout seul.
10 décembre 2024 à 13:28
Réponse 24 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
J'en déduis que vous avez à peu près 0V sur chacun des 3 condos, et pareil entre patte 2 et fil seul.
Donc le STR est mort. Dernière mesure, entre le fil seul et une des 4 pattes 5 à 8 du STR, qui sont reliées sur le circuit imprimé. Là vous devrez lire 330V.
Courant coupé, mesurez la résistance entre la patte 2 et le fil seul (fil rouge sur patte 2). Vous ne devez pas lire une faible résistance (dans ce cas, le condensateur relié à cette patte pourrait être en court-circuit).
Si tout se passe selon mes prévisions, alors il faut remplacer le STR.
Donc le STR est mort. Dernière mesure, entre le fil seul et une des 4 pattes 5 à 8 du STR, qui sont reliées sur le circuit imprimé. Là vous devrez lire 330V.
Courant coupé, mesurez la résistance entre la patte 2 et le fil seul (fil rouge sur patte 2). Vous ne devez pas lire une faible résistance (dans ce cas, le condensateur relié à cette patte pourrait être en court-circuit).
Si tout se passe selon mes prévisions, alors il faut remplacer le STR.
10 décembre 2024 à 14:49
Réponse 25 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Donc le gros condo 330 v..
Les 3 condo 0v
La patte 2 et le fil...Ça oscille entre 9 et 14
Patte 5 à 8. 330 v
Si vous avez un lien pour que j’achète la carte complète.
Ou que je puisse la faire réparer ?
Merci.
Les 3 condo 0v
La patte 2 et le fil...Ça oscille entre 9 et 14
Patte 5 à 8. 330 v
Si vous avez un lien pour que j’achète la carte complète.
Ou que je puisse la faire réparer ?
Merci.
10 décembre 2024 à 17:58
Réponse 26 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Donc il n'y a pas "rien" sur la patte 2 (rép 23), c'est fondamentalement différent.
Il y a une chance sur 4 pour que la panne soit due au condo qui est relié à la patte 2 (je pense que c'est le violet juste à côté, vérifiez). Soudez-en un identique en parallèle et dans le bon sens, - avec -, côté soudures. Si l'alim démarre, alors la patte 2 va se stabiliser vers les 15/18V et les 3 condos vont se charger.
Si rien ne change, alors il faut remplacer le STR. J'ai regardé vaguement, il n'est pas facile à trouver...
Pas de lien pour la carte. Ou alors cherchez un frigoriste qui aurait gardé des UI venant d'installations déposées. Si vous trouvez un STR neuf, alors vous pouvez vous adresser à un dépanneur local (TV, téléphone, ordi...).
Il y a une chance sur 4 pour que la panne soit due au condo qui est relié à la patte 2 (je pense que c'est le violet juste à côté, vérifiez). Soudez-en un identique en parallèle et dans le bon sens, - avec -, côté soudures. Si l'alim démarre, alors la patte 2 va se stabiliser vers les 15/18V et les 3 condos vont se charger.
Si rien ne change, alors il faut remplacer le STR. J'ai regardé vaguement, il n'est pas facile à trouver...
Pas de lien pour la carte. Ou alors cherchez un frigoriste qui aurait gardé des UI venant d'installations déposées. Si vous trouvez un STR neuf, alors vous pouvez vous adresser à un dépanneur local (TV, téléphone, ordi...).
10 décembre 2024 à 20:42
Réponse 27 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
J’ai donc changé la carte d’alimentation complète...100 Euros
Tout fonctionne parfaitement maintenant, merci.
Je vais des maintenant faire un petit don pour remercier le forum.
Bonne soirée.
Tout fonctionne parfaitement maintenant, merci.
Je vais des maintenant faire un petit don pour remercier le forum.
Bonne soirée.
13 décembre 2024 à 22:29
Réponse 28 du forum climatisation-climatiseurs
Unité intérieure Daikin Stylish ne s’allume plus
Goude! Content pour vous. Dom.
14 décembre 2024 à 09:52
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Moteur ventilateur émet un sifflement sur unité extérieure Daikin
- N°632 : Bonjour, J'ai fait installer en mars 2007 une climatisation réversible Daikin qui se compose de : 1 unité extérieure 4 MXS80E associée à 1 FTX50D2V et 3 FTXSD3V. Cette installation fonctionne correctement en chaud et froid,...
- 2. Clim Daikin Inverter s'allume et s'éteint seule
- N°7401 : Bonjour à tous. Je possède une climatisation Daikin Inverter FVXS35BVMB. Depuis quelques temps elle a décidé de s'allumer et de s’éteindre toute seule à n'importe quel moment de la nuit ou du jour ce qui est un peu...
- 3. Bruit de craquement plastique unité intérieure Mitsubishi MSZ-FH35VE
- N°3063 : Bonjour à tous, Mon unité intérieure fait des bruits de plastique qui "craquent" probablement dus à la dilatation, c'est très désagréable durant la soirée, l'unité étant placée dans le salon. Pour résumer, après...
- 4. Voyant power unité intérieure climatiseur Mitsubishi clignote
- N°9562 : Bonjour à tous. Je possède une pompe à chaleur Mitsubishi UI MSZ-FH35VE et UE MUZ-FH35VEHZ. Elle est révisée tous les ans mais suite à la dernière révision qui s'est très mal passée avec le prestataire sur une autre...
- 5. Problème cycle court PAC Daikin air air
- N°2322 : Bonjour à tous. Je suis tombé par hasard sur ce forum, et j'ai vu quelques soucis idem aux miens. Je dispose d'un bi split Daikin, une unité à l’étage pour la mezzanine "ftxs20k" et une au rez de chaussée pour tout le...
- 6. Problème cycle pompe à chaleur bi split Daikin
- N°2323 : Bonjour à tous. Problème pompe à chaleur réponse 1 à 49. La première partie de ce topic est disponible en suivant ce lien : Problème cycle court PAC Daikin air air Les dates de ce topic ne sont plus valides car, j'ai...
- 7. Panne unité intérieure Airton ne s'allume plus
- N°4307 : Bonjour, J'aimerais avoir de l'aide car j'ai ma clim Airton qui ne fonctionne plus. La prise électrique est bien branchée et il y a du courant mais l'unité intérieure ne s'allume plus. J'avais déjà eu ce souci il y a...
- 8. Sensation de froid clim Daikin gainable
- N°2689 : Bonjour, J'ai cherché sur le forum et je n'ai pas trouvé ma réponse. Voilà, j'ai fait construire une maison plain pied de 118m² habitable avec une charpente fermette. Les plafonds sont tous à 2.5m. Achat, Daikin gainable...
- 9. Problème clim Airton réversible unité intérieure affiche E7
- N°2036 : Bonjour, J'ai installé une clim Airton réversible inverter depuis 6 ans, elle fonctionnait bien mais depuis 15 jours l'unité intérieure affiche E 7 et le compresseur ne s'enclenche pas, donc pas de clim. Contacté par mail,...
- 10. Unité intérieure Daikin s’arrête et s'allume toute seule
- N°5830 : Bonjour à tous. J'ai une multisplit à mon domicile donc une unité extérieure et 3 unités intérieures. Sauf que l'une d'entre elles s’arrête et s'allume toute seule je ne comprends pas pourquoi, elle s’éteint et se...
- 11. Problème Wi-Fi clim Daikin
- N°6500 : Bonjour. J'ai un problème de connexion Wi-Fi avec une clim Daikin Stylish. Durant 1 mois l'Installation wifi a fonctionné correctement (par appli smartphone) puis s'est dégradée : perte de la connexion à distance et...
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
