Question Forum Dépannage Climatisation : Voyant rouge clignotant 4 fois splits Hitachi

cbtof
Membre inscrit

5 messages

Bonjour.

Au redémarrage du chauffage aujourd'hui, le voyant rouge de mes splits Hitachi RAK-35NH6A clignotent quatre fois.
La PAC tourne quelques secondes puis s'arrête et recommence quelques minutes après et au bout de quelques fois les splits se mettent en défaut. Je coupe l'alimentation générale, les défauts s'enlèvent et reviennent encore.
Que puis-je faire ?
Merci.

02 novembre 2021 à 13:25

Réponse 1 d'un contributeur du forum dépannage climatisation

Voyant rouge clignotant 4 fois splits Hitachi

Dom-Aom
Membre inscrit

7 958 messages

Bonjour.

4 clignotements Timer indiquent un problème dans l'UE à investiguer. Déposez le capot de l'UE et regardez les clignotements qui apparaissent. Souvent le tableau de diagnostic est placardé sous le capot.

02 novembre 2021 à 23:28

Réponse 2 d'un contributeur du forum dépannage climatisation

Voyant rouge clignotant 4 fois splits Hitachi

cbtof
Membre inscrit

5 messages

Bonjour. Merci Dom-Aom pour la réponse.

Je viens d'ouvrir l'UE et j'ai pu constater que la LED ld301 clignote 2 fois ce qui correspondrait à un problème de surintensité. quelqu'un aurait-il eu ce problème.
Merci.

03 novembre 2021 à 09:25

Réponse 3 d'un contributeur du forum dépannage climatisation

Voyant rouge clignotant 4 fois splits Hitachi

Dom-Aom
Membre inscrit

7 958 messages

Bonjour.

En général, avec ce code erreur, c'est le compresseur qui a un problème (enroulement en court-circuit ou blocage mécanique), ou plus probablement le circuit qui le pilote (appelé IPM, gros circuit avec plein de pattes dont 5 grosses).

Débranchez le compresseur et vérifiez que ses enroulements donnent bien la même résistance (de l'ordre de l'ohm). Sans remettre le câble, voyez s'il n'y aurait pas un court-circuit dans l'IPM (entre U, V, W, P et N, donc 10 tests).

03 novembre 2021 à 18:16

Réponse 4 d'un contributeur du forum dépannage climatisation

Voyant rouge clignotant 4 fois splits Hitachi

cbtof
Membre inscrit

5 messages

J'ai trouvé ça mais je ne trouve pas où se trouve la platine dans l'UE.
Il y a celle en haut de l'UE (la 2ème sur le 2ème fichier joint).
Où je peux la trouver pour faire les contrôles.

Pour agrandir les images, cliquez dessus.

05 novembre 2021 à 00:11

Réponse 5 d'un contributeur du forum dépannage climatisation

Voyant rouge clignotant 4 fois splits Hitachi

Dom-Aom
Membre inscrit

7 958 messages

Bonjour.

Quel est le modèle (exact/complet) de votre UE?

Et faites une photo bien nette du tiers gauche de la zone électronique ("la 2ème sur le 2ème fichier"). Je parle de votre machine, pas du schéma.

05 novembre 2021 à 07:16

Réponse 6 d'un contributeur du forum dépannage climatisation

Voyant rouge clignotant 4 fois splits Hitachi

cbtof
Membre inscrit

5 messages

Bonjour. Voici les photos.
Dites-moi si ça convient. Merci.

Pour agrandir les images, cliquez dessus.

05 novembre 2021 à 08:22

Réponse 7 d'un contributeur du forum dépannage climatisation

Voyant rouge clignotant 4 fois splits Hitachi

Dom-Aom
Membre inscrit

7 958 messages

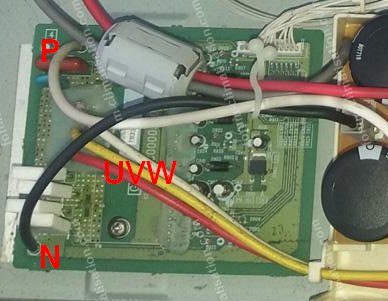

Ça convient. Pour les mesures, il faudra déconnecter U/V/W au niveau du compresseur, mais après, attention de bien remettre les fils sur les bonnes cosses.

Pour agrandir l'image, cliquez dessus.

05 novembre 2021 à 11:07

Réponse 8 d'un contributeur du forum dépannage climatisation

Voyant rouge clignotant 4 fois splits Hitachi

PL
Membre inscrit

13 462 messages

Bonjour.
Malheureusement le compresseur bloqué mécanique à remplacer avec la carte Inverter (obligatoire).

05 novembre 2021 à 15:12

Réponse 9 d'un contributeur du forum dépannage climatisation

Voyant rouge clignotant 4 fois splits Hitachi

cbtof
Membre inscrit

5 messages

Bonjour.
Après contrôle par un professionnel c'est le compresseur qui est HS.
Il me dit que ça ne vaut pas le coup de le changer vu l'âge de l'installation (environ 10 ans).
Qu'en pensez-vous ? Et combien ça couterait de le changer.
Merci.

08 novembre 2021 à 12:00
