Hitachi RAM 52QH5 2 splits ne fonctionne plus

8539

Question Dépannage Climatisation : Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

Mon UE ne fonctionne plus depuis le 26 mars, suite à une intervention d'EDF sur le réseau et de nombreuses coupures durant deux jours.
L'un de ses deux splits avait la LED jaune de fonctionnement normal en jaune fixe (LED centrale) et l'autre avait la LED à sa droite (avec le sigle d'une horloge) qui clignotait en rouge.
Le samedi premier avril il y a une nouvelle coupure EDF, et cette fois le split qui était en alarme ne s'allume plus du tout, par contre l'autre Split s'allume toujours en jaune, mais ne fonctionne toujours pas (pas de ventilation, ni d'air chaud).
Quel est la fonction du switch Temporary Switch ?
Pourriez-vous m'aider ?
Merci.

06 avril 2023 à 10:14

Réponse 1 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Normalement, il doit y avoir 35V continus entre les 2 fils qui partent vers chaque UI. Est-ce le cas?

Les clignotements rouges étaient par salves de n éclairs (n entre 2 et 12)?

Enlevez le capot de l'UE. Y a-t-il des LED qui sont allumées ou clignotent?...

06 avril 2023 à 16:40

Réponse 2 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir et merci pour votre réponse, je regarderai ça demain car je n'avais aucune idée de ce que je devais vérifier.
Je n'ai aucune documentation pour me guider.
Bonne soirée.

Pour agrandir les images, cliquez dessus.

06 avril 2023 à 19:37

Réponse 3 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Il me semble que les clignotements étaient continus, autant que je me souviens.

06 avril 2023 à 19:39

Réponse 4 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.
Je viens d'effectuer les mesures que vous m'avez demandé. J'ai bien 240v en entrée et 0v sur Indoor 1 et 2 alors que je me souviens avoir fait ces mesures lors de la première coupure EDF et avoir mesuré 75v et aussi d'ailleurs sur l'autre UE simple split voisine de celle-ci qui est sur la même alimentation.
J'en ai profité pour regarder l'aspect visuel des cartes qui semble correcte ainsi que la continuité des deux fusibles qui est OK. L'UE n'étant plus alimenté je n'ai constaté aucune led allumée. Je vais essayer de voir par où cette UE est alimentée.
Merci pour votre aide et à bientôt.
Passez de Bonnes Fêtes de Pâques.

07 avril 2023 à 17:45

Réponse 5 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir.

Une dernière petite information, le 75V sur Indoor1 (celui qui n'était pas en alarme) est revenu sans que je sache pourquoi ?
J'ai également constaté par hasard que ce Split Indoor1 lorsqu'on essaye de le faire démarrer en mode chauffage et ventilation au maximum, souffle de l'air froid pendant environ une minute, mais il faut être très proche pour l'entendre.
Au moment où je vous écris, je viens d'essayer de contrôler exactement s'il s'agit bien d'une minute.
Mais, surprise, voilà que l'alarme rouge se déclenche quatre fois, s'arrête et recommence, et ainsi de suite, et autant que je me souvienne, c'est comme ça qu'était l'alarme sur le split indoor 2 en alarme au début.
Bref, à bientôt.

07 avril 2023 à 20:00

Réponse 6 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Je vous avais dit 35V CONTINUS, vous avez probablement laissé votre voltmètre en alternatif... Avec 75V vous grilleriez l'UI.

4 Flashes sur l'UI disent que c'est un problème UE et qu'il faut aller voir dans l'UE les clignotements des LED 301 à 304 pour en savoir plus.

Hitachi a beaucoup de problèmes d'alimentation basse tension, une absence de 35V est typique de ce genre de problème.

07 avril 2023 à 23:34

Réponse 7 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour, désolé je n'avais pas bien regardé.

Je viens de contrôler la led LD304 qui clignote en vert deux fois et LD301 qui clignote en rouge deux fois.
La tension en continu sur Outdoor 1 est de 35v et de 0v sur l'Outdoor 2.

08 avril 2023 à 09:34

Réponse 8 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

2 x LD304 veut dire que l'UI n°2 ne communique plus, ce qui est normal puisqu'elle n'est plus alimentée.

Sur la grande carte, vous avez un circuit monté sur radiateur appelé IC2, c'est lui qui génère le 35V pour l'UI2. Soit il est HS (très fréquent), soit les résistances R701 et 702 sont HS (moins probable). Elles font 1M chacune mais sont en //, donc vous devez mesurer 500 kOhms aux bornes de l'une d'elles. Si vous mesurez 1M, alors l'une des 2 est HS, et cela peut éventuellement expliquer le problème.

2 x LD301 signifie un courant consommé anormal, et là c'est plus ennuyeux. Soit le compresseur soit les cartes... Normalement, les codes sont placardés sous le capot de l'UE.

08 avril 2023 à 14:28

Réponse 9 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour et merci, je viens d'effectuer les mesures que vous m'avez indiquées.

J'ai trouvé 425 kOms sur R701 et R702, par contre je n'ai rien trouvé sur IC2, en effectuant cette mesure mon multimètre n'indiquait plus que 141 V au lieu de 230 V.
J'ai regardé sur l'UC1 et j'ai trouvé 141 V sur l'arrivée et 42 V continu sur IC1.
Je n'ai plus de 35 V continu sur IC2.
LD 301 et 304 sont éteintes.
J'ai contrôlé chez moi et mon multimètre donnait toujours 141 V.
J'ai pris des photos du capot avec les schémas et les codes.

Merci pour votre aide.

Pour agrandir les images, cliquez dessus.


Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum climatisation.

12 avril 2023 à 10:47

Réponse 10 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Il était inutile de mettre ces photos, elles sont disponibles dans le bouquin de la machine. En plus, la 4ème est mal cadrée et ne permet pas de voir le code erreur à 2 flashes LD301...

Je n'avais pas demandé de faire des mesures sur IC1 ou IC2. Il n'y a sur ces circuits que des tensions de contrôle inexploitables par vous, ou alors des impulsions haute énergie que votre multimètre ne pourra pas mesurer avec fiabilité. D'autre part ces circuits fonctionnent en haute tension continue et non en 230V (AC).

Si j'étais vous je changerais le circuit IC2, qui est un STRF6667B, que j'ai toujours conseillé de remplacer par un STRF6654, qui chauffera moins. Car vous n'êtes pas le premier à avoir ce type de panne. Les 2 sont dispo chez indipc.fr.

Attention, l'autre code erreur ne sera pas forcément annulé avec le changement de circuit.

12 avril 2023 à 13:39

Réponse 11 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Merci, j'essaie de faire ça et je reviens vers vous.
Bonne soirée.

12 avril 2023 à 19:24

Réponse 12 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

J'ai commandé le circuit IC2 STRF6654, comme vous me l'avez recommandé.

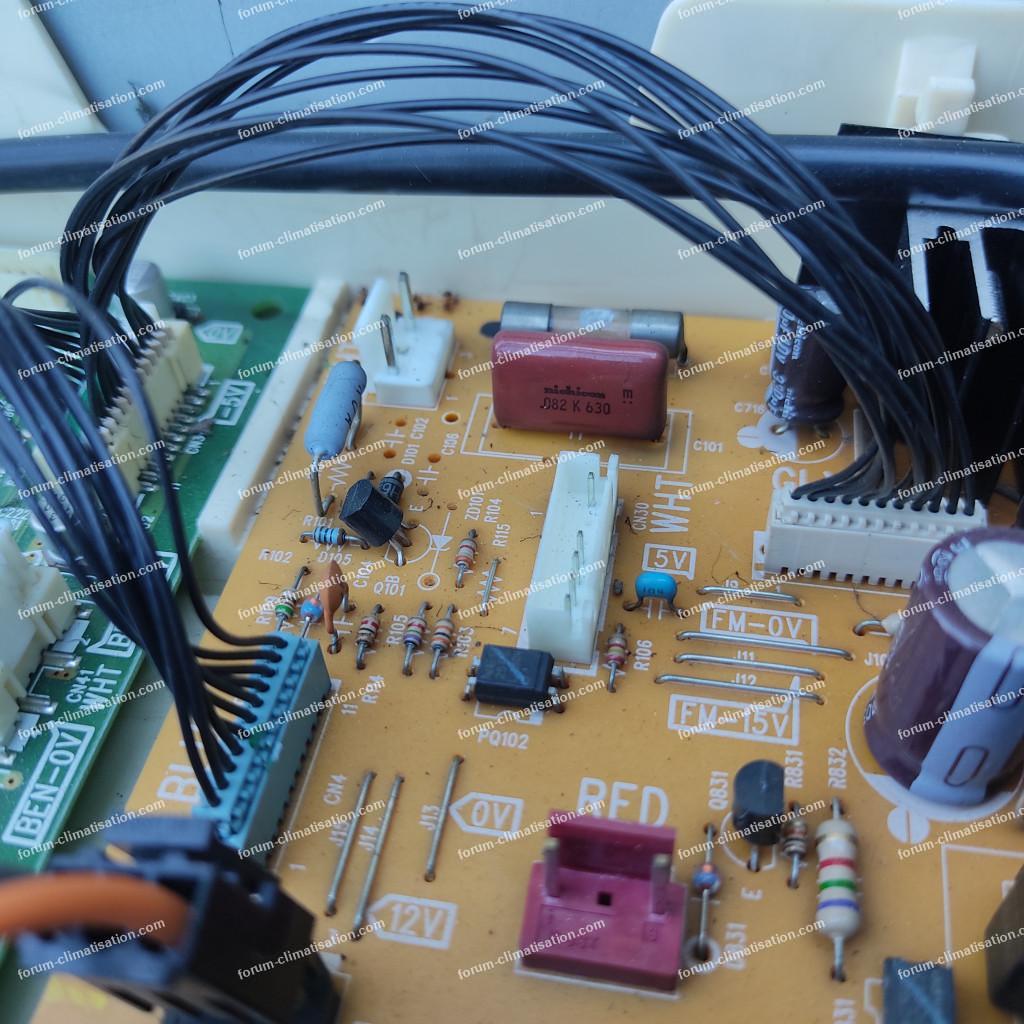

Dans l'attente de recevoir ce circuit, j'ai commencé à enlever la carte pour la faire réparer, mais je n'arrive pas à enlever certains câblage (connecteurs avec petits fils noirs), pouvez-vous m'aider, je vous envoie la photo en fichier joint.
J'ai aussi une question concernant le bouquin de la machine, ou puis-je me le procurer ?
Merci.

13 avril 2023 à 11:44

Réponse 13 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Suite. Oubli photo.

Pour agrandir l'image, cliquez dessus.

13 avril 2023 à 11:46

Réponse 14 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Pour le bouquin, tapez "hitachi ram-52qh5 service" dans google, vous allez tomber sur ça :

https://www.kaelte-bast.de/dateien_neu13/Hitachi/RAC/Service_Manuals/Multizone/PM0428E%28RAM52_53QH5%29.pdf

Pour les câbles, pincez les fermement entre pouce et index et tirez fermement en insistant alternativement sur chaque extrémité du connecteur.

13 avril 2023 à 12:44

Réponse 15 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Merci, j'avais un peu peur de les abimer.
Bonne soirée.

13 avril 2023 à 17:27

Réponse 16 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

Je viens de dessouder le circuit (STRF6523) sur ma carte, alors que je m'apprêtait à souder le (STRF6654) j'ai vérifié dans votre message les références du circuit supposé être en place sur ma carte (STRF6667B) j'ai donc décidé de vous envoyé ce message avec quelques photos ou on voit que le STRF6654 doit être soudé à l'envers!
Que dois-je faire?
Merci par avance.
Bonne soirée.

Pour agrandir les images, cliquez dessus.

28 avril 2023 à 18:48

Réponse 17 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Euh... comment dire... vous êtes récidiviste!... Post 7 : "Bonjour, désolé je n'avais pas bien regardé."

Je vous ai dit IC2, et manifestement, vous avez dessoudé IC1. A vrai dire, votre problème de courbure de broches est déjà apparu une fois sur ce forum, les pièces reçues ne correspondaient pas à la spécification, que je vous joins. Erreur de fabrication?... Tous les autres internautes (et ils sont nombreux) qui avaient utilisé des 6654 n'ont pas mentionné ce problème.

Votre 6523 est à priori bon, vous pouvez le ressouder. Si le problème existe aussi avec IC2, il faudra tordre les pattes droites comme les courbées, puis détordre les (anciennement) courbées pour les rendre droites.

Pour agrandir l'image, cliquez dessus.



Pour agrandir l'image, cliquez dessus.

28 avril 2023 à 19:54

Réponse 18 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

Désolé j'ai dessoudé ce circuit IC1 (STR F6523) car le verso de la carte était noirci à son endroit, alors que le circuit IC2 (STR F6667B) semblait bon.
Donc a priori, il semble que cela soit plutôt le circuit IC1 (STR F6523) qui soit HS.
Dans l'attente de vous lire.
Merci.

Pour agrandir les images, cliquez dessus.

02 mai 2023 à 08:19

Réponse 19 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Si vous regardez le schéma page 36 sur 104, vous verrez que IC2 alimente bien indoor 2, et votre réponse 7 stipule que indoor 2 est à 0. Si vous vous êtes trompé, ou si la doc est erronée, alors ça remet mon diag en question, mais ce ne sera pas de ma faute... :-)

Si vous avez eu l'intuition de commander deux 6654, alors remplacez les 2, IC1 et IC2. IC2 n'a pas trop chauffé parce que dans votre installation il n'alimente qu'une seule UI, alors que c'est très souvent 2. Par contre IC1 alimente l'indoor 1 MAIS AUSSI la carte, d'où le surcroît de dissipation thermique.

02 mai 2023 à 14:17

Réponse 20 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Merci, j'ai commandé un autre circuit intégré STRF6654.
Je reviens vers vous dès que je l'aurais ressoudé.
Bonne soirée.

03 mai 2023 à 18:45

Réponse 21 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.
Je vous ai envoyé un message hier, mais je n'en retrouve pas la trace.
Sauriez-vous pourquoi ?
Bonne après-midi.

11 mai 2023 à 14:31

Réponse 22 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Si vous mettez plus de 60 mn entre "proposer une réponse" et "envoyer cette réponse", la réponse est perdue...
Je me suis fait avoir plusieurs fois.
Et encore, dans le passé, ce temps était de 30 mn!...

11 mai 2023 à 19:14

Réponse 23 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir.
Je disais dans mon message, que j'avais donc changer les deux circuits intégrés de CI1 et CI2 et que suite à cela seul la micro led LD301 clignote 4 fois et s'arrête environ 5 secondes et cela indéfiniment.
J'ai de nouveau le 35V continu au bornier des entrées sur Indoor 1 et 2, par contre les résistances R701 et R702 sont HS, mon multimètre n'affiche aucune valeur.
Je vais devoir très certainement les changer ?
Est-ce que je vais les trouver sur INDIPC et quelles sont les références de celles-ci ?
Merci.
Dans l'attente de votre réponse.
Bonne soirée.

11 mai 2023 à 19:44

Réponse 24 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Si vos R701/702 étaient HS, IC1 ne démarrerait pas et vous n'auriez pas de 35V sur Indoor 1. En fait, vous aviez surement un peu de tension résiduelle à leurs bornes (en fonctionnement, elles ont 300V à leurs bornes), et ça perturbe le multimètre. Donc laissez tomber.

En fin de post 10, je vous disais "Attention, l'autre code erreur ne sera pas forcément annulé avec le changement de circuit." Eh bien on est en plein dedans! En plus vous aviez 2 clignotements 301, et maintenant 4 : les 2 codes tournent autour de l'excitation du compresseur. Soit la carte inverter a un problème, soit le compresseur a un court-circuit partiel interne, soit la carte "main" ne sait plus gérer les infos de positionnement du rotor.

Débranchez les fils qui vont au compresseur et cherchez un court-circuit franc entre 1 des 3 signaux : U / V / W et N ou P, donc 6 mesures. (N=N1, P= P2). Si vous en trouvez un, la petite carte est à changer.

Mesurez aussi la résistance entre les fils du compresseur (3 mesures), normalement 3 valeurs faibles (de l'ordre de l'ohm) et strictement égales.

12 mai 2023 à 08:59

Réponse 25 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir et merci de m'aider encore, mais là je suis un peu perdu, je n'ai pas suffisamment de connaissances en la matière, je ne voudrais pas aggraver le problème en faisant une mauvaise manipulation.
Pourriez-vous m'expliciter chaque mesure ? Merci infiniment.

(Je suppose que toutes ces mesures doivent se faire hors alimentation.) Comment dois-je faire la recherche de court-circuit entre un des trois signaux U, V, W et N ou P ?
En Ohmmètre entre U et V, entre U et W, entre U et N ou P, entre V et W, entre V et N ou P, entre W et N ou P ?
Je ne comprends pas ce que signifie (N=N1, P= P2).

La mesure de résistance entre les fils du compresseur se fait sur les points U, V, W, est-ce bien cela ? Je suis un peu perdu !

En ce qui concerne le point P, je ne sais pas le retrouver sur les schémas. Je n'ai pas pu encore rouvrir la machine car il pleut. Pour trouver tous ces points, je suppose qu'il faut démonter un peu plus la machine.

Bonne soirée et encore merci pour votre aide et votre patience.

12 mai 2023 à 19:58

Réponse 26 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Oui, tout se fait hors tension. Dans le bouquin (du moins dans mon exemplaire), vous avez page 95 sur 104 un chapitre "how to check power module", où les points de mesure sont explicités. N et P sont les appellations classiques des pôles négatif et positif de la haute tension, mais là Hitachi les appelle N1 et P2.

Utilisez le multimètre en position "test de diodes/bipper" (en général quand on teste un court-circuit ça bippe). Testez UN VN WN UP VP WP. Pour chaque couple, vous pouvez tester aussi en inversant les 2 fils du multimètre ; dans un sens vous aurez l'infini, dans l'autre entre 500 et 700 (mV).

Pour les enroulements du compresseur, testez sur les fils débranchés, 2 à 2.

13 mai 2023 à 07:50

Réponse 27 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir et merci beaucoup pour ces éclaircissements.
Bon week-end.

13 mai 2023 à 22:41

Réponse 28 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

J'ai effectué toutes les mesures que vous m'avez indiqué.
Tout est OK, j'ai trouvé 430 mV et l'infini en inversant le sens les fils du multimédia.
A bientôt.
Bonne journée.

15 mai 2023 à 10:41

Réponse 29 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Aïe... Panne pas facile à résoudre sans un jeu de cartes réputées bonnes pour faire des essais. Regardez à tout hasard le passage "inspection method 2" page 84 sur 104. Vérifiez les connexions des fils sur le compresseur. Est-ce que le compresseur démarre quelques secondes avant l'apparition du défaut?

15 mai 2023 à 17:15

Réponse 30 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

Pour l'instant je n'ai pu tester que le démarrage du compresseur.
Lorsque j'essaie de démarrer l'unité intérieur 2, elle se comporte normalement (clignote au début, ensuite se met au fixe), mais quelques minutes ensuite re-clignote quelque fois et se remet au fixe, ensuite elle reste fixe.
Lorsque je prête l'oreille vers l'UI, celle-ci tente elle aussi, de démarrer et un peu d'air frais en ressort très légèrement, puis s'arrête et recommence quelques minutes plus tard.
L'UI 1 fait de même.
Je vous recontacte dès que j'ai essayé l'autre partie de vos recommandations.

Bonne journée.

16 mai 2023 à 07:57

Réponse 31 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

J'ai effectué plusieurs mesures.
Sur R712 : +16,88V, Sur R713 : +34,24V, sur R714 : +14,44V, sur R760 : -12,40V.
Je n'ai pas trouvé R719 afin de tester le -35V.
R701 et R702, ne sont pas HS.
Actuellement les deux UI fonctionnent, mais en ne soufflant que de l'air froid.
L'UE pour sa part ne tourne pas.
Il n'y a plus aucune micro led d'allumée (LD301).

17 mai 2023 à 16:18

Réponse 32 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

R719 donne accès à l'autre PLUS 35V ("-" est aussi un séparateur alphanumérique), mais on sait qu'il est bon.

Aucune LED allumée reflète la normalité (voir en haut du tableau). Peut-être que les 2 UI ne sont pas en demande. Elles doivent être dans le même mode (chaud, par ex).

17 mai 2023 à 20:15

Réponse 33 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir, et merci pour votre réponse rapide.
C'est exactement ce que j'ai fait aujourd'hui, mais ça n'a jamais fonctionné les UI ne soufflent que de l'air froid, et l'UE ne fonctionne pas.
Je vais essayer de nouveau ce soir.
Bonne soirée.

17 mai 2023 à 20:35

Réponse 34 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Coupez le jus une minute et remettez-le à 2 personnes en liaison audio/téléphonique. Dès que le jus arrive, notez tout ce qui se passe dans l'UE. Puis l'autre personne met une UI en demande. Un démarrage ventilo et/ou compresseur peut avoir lieu entre une fraction de seconde et quelques secondes... Surveillez les voyants UI et UE.

18 mai 2023 à 08:32

Réponse 35 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour,
Aujourd'hui, j'ai pu faire ce que vous m'avez demandé.
J'ai coupé le courant environ une minute et j'ai écouté l'UE ; j'ai entendu un relais se couper, il me semble en haut à droite de la grande carte. Ensuite, j'ai remis le courant ; il me semble que le même relais en haut à droite est monté et ensuite un relais en bas à gauche de cette même carte.
Concernant l'UI 2, elle a mis plus de temps qu'auparavant à ce que son voyant de fonctionnement arrête de clignoter (elle ne se met plus en alarme).
Les microled sur la carte étaient éteintes, quel que soit l'état du courant.
L'UE n'a jamais émis le moindre bruit. Par contre, l'UI souffle un peu d'air froid pendant une à deux minutes.
À bientôt.

21 mai 2023 à 18:34

Réponse 36 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Les relais qui se coupent, ce sont probablement ceux en sortie de carte vers les UI, ils collent dès que le 12V est là et inversement. L'autre relais dont vous parlez est à priori celui qui court-circuite la thermistance d'entrée.

Essayez ceci (quelques mn max) :

Pour agrandir l'image, cliquez dessus.

21 mai 2023 à 23:48

Réponse 37 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour et merci.

J'ai procédé comme vous l'avez indiqué (UE alimentée).
J'ai poussé sur le switch pendant assez longtemps mais rien ne s'est passé sur l'UE, ni sur les deux UI, tant au niveau des différents voyants que du fonctionnement.

Par contre, j'ai fais fonctionné les deux UI en mode froid (ce que je n'avais jamais fais auparavant), elles se sont misent à souffler de l'air froid, apparemment de façon normale, mais l'UE est restée muette.

Bonne après-midi.

22 mai 2023 à 13:57

Réponse 38 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

"elles se sont misent à souffler de l'air froid" : non, en fait de l'air ambiant. Pour avoir de l'air froid, mode clim, l'UE doit tourner.

Je commence à sécher sur votre problème... Vérifiez que sous tension vous avez bien de la haute tension (330VDC) entre N1 et P2. Hors tension, vérifiez les sondes de l'UE, il y en a un certain nombre (CN5 à 9). Enlevez le connecteur et mesurez les valeurs avec 2 aiguilles enfoncées dans les 2 petits trous. Pour CN5 à 7, valeurs page 78 sur 104. Pour CN8 et 9, procédez par comparaison UI1/2.

22 mai 2023 à 16:41

Réponse 39 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir et merci.
Concernant le test des sondes, est-ce en Ohmmètre et avec un fer à souder ?
J'espère que je saurai les trouver. J'essaierai de faire cela demain.
Bonne soirée.

22 mai 2023 à 19:02

Réponse 40 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

Je viens de mesurer le 330VDC entre N1 et P2, négatif.
J'ai vérifié le 240V et le 35VDC sur UI1 et UI2, OK

Bonne journée.
A bientôt.

23 mai 2023 à 07:04

Réponse 41 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Oui, ohmmètre. Pas besoin de fer. Inutile de chercher les sondes, on les teste au bout de leur câble.

23 mai 2023 à 07:31

Réponse 42 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

Je viens de terminer les mesures des thermistors :

CN5/ 4,45k sur pins du connecteur de la carte et 51k en bout de câble.
CN6/ 3,8K et 3,2K en bout de câble.
CN7/ 3,8K et 3K en bout de câble.

CN8 UI1/ 2,98K et 2,95K
CN8 UI2/ 2,95K et 2,97K
CN9 UI1/ 2,97K et 3,08K
CN9 UI2/ 2,97K et 2,91K

Bonne journée et à bientôt.

24 mai 2023 à 07:13

Réponse 43 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Dernière suggestion, après je serai sec... Courant coupé, déconnectez le câble qui part vers une UI au niveau de l'UE. Puis remettez sous tension et démarrez l'UI qui reste alimentée. Si pas d'amélioration, coupez le jus, remettez le câble débranché et déconnectez le câble de l'autre UI et recommencez. LD304 va réagir à chaque fois, mais c'est normal.

On a eu un cas où une sonde HS dans une UI empêchait l'UE de démarrer, mais c'était sur du Sanyo...

24 mai 2023 à 10:59

Réponse 44 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

Je viens de terminer les tests.
J'ai procédé comme vous l'avez indiqué, mais il ne s'est rien passé, même LD 304 n'a pas réagi.
Il n'y a toujours pas de 330VDC.

Merci pour votre aide.
Que dois-je faire à présent ?
J'aimerai vraiment que l'on trouve cette maudite panne.

A bientôt.

24 mai 2023 à 15:51

Réponse 45 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Grrrrrrrr!

"Je viens de mesurer le 330VDC entre N1 et P2, négatif." J'avais compris que vous aviez lu MOINS 330VDC, je ne vous avais pas corrigé, pensant que vous aviez juste inversé les pointes de touches. Il n'est pas interdit de s'exprimer clairement, sinon cela ouvre la porte à d'autres interprétations... qui font perdre du temps.

Si vous avez présence de 330V, ça veut dire que le microP a bien déclenché les relais qui amènent la HT sur l'IPM et le ventilo. Là vous me dites qu'en fait il n'y a pas de 330V, il se peut que le microP ne soit pas alimenté en 5V. En post 31, vous donnez plein de tensions, bonne initiative de votre part, mais je n'avais pas tilté que vous ne parliez pas du 5VDC, qui alimente le microP. Alors testez cette tension, il arrive que le régulateur en charge de la fabriquer soit HS (un "7805"). Et dans ce cas, ça expliquerait la panne. Vous trouverez le 5V entre les broches 1 et 3 de CN3 (qui en a 11).

24 mai 2023 à 16:59

Réponse 46 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir.

Désolé pour l'imprécision de ma phrase concernant le 330V, je me doutais un peu qu'il y avait un problème, c'est pour cela que j'ai réitéré le manque de 330V, dans mon message suivant.

J'ai bien 5V sur les broches 1 et 3 de CN3, j'ai du enlever le connecteur et lorsque je l'ai remis il y a eu pas mal de bruit dans l'UE durant une trentaine de secondes, puis plus rien.

24 mai 2023 à 18:14

Réponse 47 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Re bonsoir.
En refermant le capot de l'UE je viens de m'apercevoir que LD301 clignote une fois !!!!

24 mai 2023 à 19:14

Réponse 48 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

En enlevant et remettant CN3, vous réinitialisez le microP, qui à son tour réinitialise les électrovannes (à base de moteurs pas à pas). LD301 x 1 indique no problem. La machine devrait marcher...

...mais à ce moment là, est-ce que le 330V était présent? Si absent, un des relais pourrait avoir un problème ou ne pas être commandé... Pour en avoir le cœur net, mesurez la tension aux bornes de D102 et D103, proches des relais de la HT. Normalement 12V sur ces diodes.

24 mai 2023 à 23:01

Réponse 49 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.
J'ai seulement trouvé 2V entre N1/P2.
Je n'ai rien trouvé aux bornes des diodes D102 et D103.
A bientôt.

25 mai 2023 à 12:02

Réponse 50 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Oups, j'ai oublié de dire que les mesures demandées en réponse 48 devaient être faites quand une UI est en demande. En effet, si aucune UI ne demande le démarrage de l'UE, il se peut que la HT soit coupée par les relais, ça dépend de la conception. D'où ma question : pour vos mesures, y avait-il de la demande? Si non, alors refaites les avec de la demande.

Si toujours rien aux bornes de D102/103, alors les sorties 14 et 15 de IC8 (ULN2003) doivent être à un niveau haut (vers les 12V) par rapport au 0V (patte 8), et les entrées correspondantes 3 et 2 doivent être à un niveau bas (0V) toujours par rapport à la patte 8. Attention à ne pas faire de court-circuit entre pattes.

25 mai 2023 à 14:56

Réponse 51 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Re Bonjour.

J'ai effectué les mesures aux bornes de D102 et D103, toujours 0V.
J'ai testé les sorties 14 et 15 d' IC8 par rapport au 0V (patte 8)
Il y a bien 12V.

Il y a bien 0V entre les entrées 3 et 2, part rapport au 0V (patte 8)
A bientôt.

25 mai 2023 à 16:08

Réponse 52 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bon, je suis arrivé au terminus, tout le monde descend... La carte du microP semble ne plus fonctionner correctement. Si vous avez une autre UE du même type, vous pouvez tenter une permutation...

25 mai 2023 à 18:07

Réponse 53 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir.

Merci beaucoup pour l'aide que vous m'avez apporté afin d'essayer de me dépanner.
J'ai une autre UE double split mais pas le même modèle, elle semble plus petite, il faudrait que je retrouve sa référence.

J'ai aussi une UE simple split juste à côté de celle-ci, y aurait-il un moyen d'essayer de l'utiliser pour des tests?
Dernière question :
Connaîtriez-vous quelqu'un qui saurait dépanner ce genre de carte ?

A bientôt.
Bonne soirée.

25 mai 2023 à 20:00

Réponse 54 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour,
J'ai fait quelques photos de ma seconde UE double split qui se trouve dans un autre endroit un peu éloigné.
Elle semble plus petite mais a les mêmes références.

A bientôt.
Bonne journée

26 mai 2023 à 08:38

Réponse 55 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Ouvrez vos autres UE, vous verrez bien si la carte de contrôle est identique. Je suppose que tout est en Hitachi, sinon, ce n'est pas la peine d'ouvrir. Si c'en sont bien, coupez leur le jus 1 mn puis remettez le, sans demande. Et voyez si la haute tension est présente sur N1/P2. Car je ne sais pas avec certitude si la HT est activée sans demande. Si elle l'est, alors le problème de votre panne arrive très tôt dans le processus de réinitialisation après une coupure secteur. En général, toutes marques confondues, le relais HT colle après 3 secondes de présence secteur, mais il peut y avoir des exceptions.

Je ne connais pas de dépanneur, de toute façon pour dépanner ce genre de carte, il faut avoir un équivalent de machine pour la faire fonctionner.

26 mai 2023 à 08:45

Réponse 56 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Désolé, voici les photos cette fois. Les photos avec du lierre sont celles de l'UE en panne, l'étiquette la plus claire est aussi celle de l'UE en panne.

Pour agrandir l'image, cliquez dessus.



Pour agrandir les images, cliquez dessus.

26 mai 2023 à 08:47

Réponse 57 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Les photos regroupent les 3 UE ou seulement 2? Les photos 3 et 4 montrent que les cartes sont incompatibles avec l'UE en panne. La photo 6 semble être, bien que sans lierre, celle de l'UE en panne. L'autre UE peut-être, si vous n'en avez pas mis de photos...

26 mai 2023 à 11:07

Réponse 58 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

Il n'y a que des photos des deux UE double split.
Les photos de l'UE en panne sont les (1, 2, 6, 7).
Les autres concerne l'autre UE double split qui fonctionne.

Donc apparemment il n'y pas d'espoir d'utiliser les cartes de la seconde UE.
En ce qui concerne la réparation de la carte en panne, auriez une idée vers qui me diriger pour une éventuelle réparation et est-ce que vous faites ce genre prestation rémunérée, bien entendu.

A bientôt.

26 mai 2023 à 11:31

Réponse 59 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour.

Sous tension, mesurez la tension aux bornes de R295 près du connecteur CN18 vous devez mesurer 5 V DC.

D301 clignote 1 fois indique que le processeur est au repos.

Cordialement, Jima

26 mai 2023 à 13:26

Réponse 60 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.
Je viens de faire la mesure aux bornes de R295, près de CN18, j'ai relevé 0,00 Ohm. J'ai testé d'autres résistances afin d'être sûr de ma mesure. Ma mesure est bonne.
D301 ne clignote plus.

Merci.
A bientôt.

26 mai 2023 à 14:23

Réponse 61 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Je suis retourné faire ma mesure je n'avais pas mesuré la tension aux bornes de R295.
Désolé, j'ai bien 5V et D301 clignote une 1 fois, de plus j'ai entendu des bruits, comme si, l'UE allait démarrer...

A bientôt

26 mai 2023 à 14:58

Réponse 62 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour,
Coupez l'alimentation de l'UE,
Débranchez le fil gris(+) et le fil rouge(-) entre le pont redresseur et le module de puissance spm.
Raccordez les deux fils sur un multimètre en calibre 500 V DC puis mettez sous tension l'UE.
Cordialement, Jima

27 mai 2023 à 14:13

Réponse 63 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima,

J'ai effectué la mesure du 500 VDC aux bornes des fils gris et rouge côté SPM et côté pont redresseur, aucune présence du 500 V ni d'un côté ni de l'autre.
Bon dimanche.
Cordialement,
Pierre.

28 mai 2023 à 09:13

Réponse 64 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour,
A gauche du pont de diodes vous devez être en calibre V AC et à droite en calibre V AC.

Vos 2 UI doivent être en mode "froid", une personne met en service une UI et l'autre fait la mesure, attention les valeurs peuvent changer rapidement, les diodes ld3011, etc. doivent indiquer un autre défaut.

Cette manip, permet d'écarter le module de puissance du reste des alimentations.
Cordialement, Jima

28 mai 2023 à 18:57

Réponse 65 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Suite.
C'est bien les diodes LD301 et suivantes et pas ld3011 :-(

Même manip mais en mesurant la tension aux bornes la led D102.
Le cordon rouge doit être sur la cathode de la diode, le noir de l'autre côté. Mesure attendue 12 V DC.
Attention cette mesure peut durer 1 ou quelques secondes.
Le fait que la led clignote 1 fois cela peut indiquer que le processeur est encore vivant.

Cordialement, Jima

28 mai 2023 à 21:48

Réponse 66 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima,
Je pense avoir fais les manips correctement.
Je n'ai pas de 12V DC sur la diode D102. Je n'ai toujours pas de 500VDC.
LD301 clignote une fois.
Par contre l'UE faisait plus de bruit qu'auparavant, elle donnait l'impression de vouloir démarrer.
A bientôt
Cordialement
Pierre

01 juin 2023 à 13:30

Réponse 67 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour.

UE nos tension et après 10 mn
Mesurez la résistance entre R295 et le pin 48 du processeur.
5,1 kOhm attendu.

Cordialement. Jima

01 juin 2023 à 14:32

Réponse 68 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour Jima.

Je vous vois vous escrimer depuis quelque temps sur le reset du µP. Mais le µP a forcément quitté le mode reset puisqu'il envoie 1 flash sur la 301...

Cordialement, Dom.

01 juin 2023 à 15:01

Réponse 69 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour les gars
Que dois je faire maintenant.
Merci
À bientôt

01 juin 2023 à 15:43

Réponse 70 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

... ben relire mes réponses 52 et 55... mes compétences ne sont pas infinies pour dépanner à distance. Acheter une carte neuve ou d'occasion pour des essais, sans garantie de résultat.

Votre microP semble avoir un problème évolutif. En haut de cette question il ne savait plus gérer les infos de rotor ; maintenant, il ne sait même plus activer les relais. Essayez de mettre un condo 1000µF 16V ou 25V sur la ligne 5V, il se peut que celle-ci soit perturbée par un condo vieillissant. Vous pouvez le souder en // avec celui marqué d'un X. Mais assez peu de chances que ça résolve le problème.

Pour agrandir l'image, cliquez dessus.

01 juin 2023 à 18:33

Réponse 71 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

@Pierre
Vous devez faire le test de la réponse 67.

Vous avez 5V DC sur la résistance , l'alimentation de cette résistance alimente le pin 48 du processeur à travers une résistance.
Une oxydation de la piste entre R295 et le pin 48 du processeur empêche le processeur de démarrer , il faut en être sûr .
Le dernier test, l'avez vous fait avec les fils rouge et gris du pont de diode débranchés?
Ces deux fils alimentent le module de puissance spm en débranchant ces deux fils, vous testez la carte d'alimentations séparément de la carte de puissance.
@Dom,
Le processeur reste sur le défaut réset et ne veut pas aller plus loin d'où ma demande de test.
Je me suis posé la question sur l'état du condensateur électrolytique du circuit 12V qui alimente le circuit réset.
Cordialement. Jima

01 juin 2023 à 18:47

Réponse 72 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

@Dom,
Nos réponses se sont croisées, je partage votre proposition :-)

Cordialement, Jima

01 juin 2023 à 18:51

Réponse 73 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima et bonjour Dom.

Mon épouse est entrée en réanimation et j'en suis assez perturbé.
J'aimerais continuer avec vous à tester mon UE, mais j'aimerais bien que l'on fasse un petit point avant, car vos derniers posts sont un peu confus pour moi et j'ai peur de faire une bêtise.

J'ai essayé de refaire le test de R295, le multimètre n'affiche aucune valeur de résistance.
J'ai essayé aussi entre le pin 48 du processeur et R295 et n'ai trouvé aucune tension en espérant que j'ai bien fais les choses, car assez mesure assez difficile pour moi.
Par contre sur la droite de l'UE j'ai entendu assez fort, pour la première fois comme un moteur qui voudrait démarrer.
Le bruit c'est arrêté puis un moment plus tard ça a recommencé.
J'ai pu constater aussi que ld301 clignotait 12 fois plusieurs fois d'affilée et qu'à moment donné elle s'est arrêté de clignoter, lorsque ld303 s'est mise en fixé , puis s'est éteinte et le 301 s'est remise à clignoter et ainsi de suite une deuxième fois.
Je n'ai pas su voir le rapport avec la tentative de démarrage de ce genre de moteur ou ventilateur.
Écrire sur son cellulaire n'est pas chose aisée, j'espère n'être pas trop confus.
Passez un bon weekend de fête des mères, et à bientôt.
Merci à vous deux.
Bien cordialement.
Pierre

03 juin 2023 à 12:00

Réponse 74 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Décidément, le microP fait de plus en plus n'importe quoi, voilà que maintenant il vous dit que le ventilo extérieur ne tourne plus (12x301)... Soit il a fait un AVC (court-circuit interne), soit on l'a fait picoler (alim "bruyante" au sens électrique). Soudez un condo comme je le suggérais en réponse 70 pour voir si l'hypothèse bruit ne serait pas la bonne.

Quel âge a cette clim? Les condos commencent à créer des problèmes après 8/10 ans.

03 juin 2023 à 16:23

Réponse 75 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour et merci.
Je fais ça dès que je serai livré.
Pierre.

03 juin 2023 à 16:54

Réponse 76 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour.

Attention !!
Un condensateur électrochimique est polarisé le + doit être raccordé au +5V et le - raccordé au 0V.
Cordialement. Jima

06 juin 2023 à 18:00

Réponse 77 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima,

Merci pour cette information importante, car je suis un néophyte en électronique.
J'attends mon colis. Je reviendrai vers vous. Bonne journée.
Pierre

07 juin 2023 à 08:50

Réponse 78 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour messieurs.

J'ai reçu le condensateur, mais je ne pense pas et ne sais pas comment m'y prendre pour le souder en parallèle, ça pas l'air très facile. Pouvez-vous me donner un conseil.
Merci

Bonne fête des pères.
Cordialement.
Pierre

17 juin 2023 à 16:25

Réponse 79 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Bonne fête à vous aussi (je suppose). Le plus simple et le plus sécurisé pour vous est de gratter au cutter une zone de 3mm x 2 mm côté positif (inscription 5V) et pareil côté négatif (inscription C402), jusqu'à avoir du cuivre brillant. Puis déposez de la soudure sur ces 2 endroits en insistant pour que les "boules" adhèrent bien. Il ne reste plus qu'à souder les pattes du condensateur, évidemment dans le bon sens, et si possible en passant chaque patte dans un bout d'isolant genre fil électrique pour éviter les court-jus.

Goudleuk, Dom.

18 juin 2023 à 11:17

Réponse 80 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir.
Merci pour votre aide.
Je vais essayer, dès que possible.

Bonne soirée.
Pierre

18 juin 2023 à 18:30

Réponse 81 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir.

J'ai sorti la carte, mais je ne vois pas comment et où souder le condensateur, sur le recto ou le verso ?
Je vous serais reconnaissant de me préciser.
Ci-joint, je vous envoie deux photos de la carte côté recto et verso.
Bonne soirée.
À bientôt.
Pierre.

Pour agrandir les images, cliquez dessus.

25 juin 2023 à 21:38

Réponse 82 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Ignorant la place disponible sous la carte, je préconisais de souder côté composants, photo de droite. Maintenant, si l'encombrement du condo est tel qu'il peut être soudé sur l'autre face, photo de gauche, allez-y.

25 juin 2023 à 23:57

Réponse 83 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir, merci.

Je voulais juste vous demander quels sont les points où je dois souder le condo.
Est-ce que je dois le souder entre +5v et -5v.
Bonne soirée.
Pierre

26 juin 2023 à 21:18

Réponse 84 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Bricovidéo
Administrateur

12 982 messages

Image du jour BricoVidéo. Bonjour à toutes et à tous.
Information à cet emplacement du forum climatisation sera publiée l’image du jour BricoVidéo.
À ce jour 72 467 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.

Marche des fiertés 2023 Paris. Photo Patrice Faro. Canon EOS 5Ds. Zoom Canon 24-105. Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum climatisation.

Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo.com

26 juin 2023 à 21:21

Réponse 85 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir.

Le + du condensateur soudé sur les pins 8 et 9 de CN3A et le - (moins) du condensateur soudé sur les pins 10 et 11 de CN3A.
Polarités du condensateur à souder sur les soudures des pins cités après avoir déposé un peu d'étain pour pouvoir les ramollir.

Cordialement. Jima

26 juin 2023 à 21:45

Réponse 86 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Ce que propose Jima est valide, mais un peu délicat pour un non-connaisseur, il faut avoir un fer à souder à pointe suffisamment fine. Si vous avez de la place sous la carte, "0V" et "5V" vous indiquent clairement où souder.

27 juin 2023 à 07:55

Réponse 87 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Merci à vous deux.
Je regarde ça dès que je le peux.
Merci.
Pierre

27 juin 2023 à 16:48

Réponse 88 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

J'ai essayé de souder le condo entre les deux points +5V et 0V, malheureusement je n'y arrive pas.
J'ai pourtant la bonne soudure et un fer à 300°, la soudure ne prend pas.
J'aurais besoin de votre aide.
Merci.
Pierre

05 juillet 2023 à 14:34

Réponse 89 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour.

Même en maintenant le fer sur les soudures des pins de la réponse 85 ?
Attention aux polarités.

Cordialement. Jima

05 juillet 2023 à 17:40

Réponse 90 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Les pistes de cuivre apparaissent vertes et non couleur cuivre parce qu'il y a un vernis dessus. En réponse 79 je donnais des indications pour les soudures. Les avez-vous suivies?

Et sur quelle face avez-vous décidé de souder finalement?

05 juillet 2023 à 17:41

Réponse 91 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir et merci.

J'ai essayé de souder côté verso de la carte photo 1 dans le message 81, ça me semblait moins risqué, sur les points +5V et 0V, écrit en blanc, mais ça n'a pas fonctionné, est-ce que c'est à cet endroit que doit gratter ?
J'attends votre réponse avec impatience.
Pierre

05 juillet 2023 à 23:51

Réponse 92 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour

Je ne comprends pas
Vous arrivez à remplacer un hacheur STRL... et vous n'arrivez pas à souder un condensateur ?

Vous pouvez souder à cet endroit si le condensateur ne vous gênera pas de problèmes au remontage de la carte.
Qu'est-ce qui n'a pas fonctionné : Les soudures du condensateur ou la mise en en service de la pac?

Hélas, je n'ai pas pu vous répondre avant :-)
Cordialement, Jima

10 juillet 2023 à 10:57

Réponse 93 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

... quant à moi je n'ai pas vu passer la réponse 91. Distraction probable...

Je rejoins Jima. Une photo de la zone en l'état actuel de vos (gros) travaux?...

10 juillet 2023 à 13:27

Réponse 94 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir,
Je reviens vers vous, après avoir réussi à souder le condensateur, comme vous me l'avez indiqué.
Les résultats sont les suivants :

* J'ai mis en service l'unité extérieure, qui fait des bruits de relais qui montent et donne l'impression de vouloir démarrer. Les deux unités intérieures étaient éteintes et j'ai constaté que le LD 301 clignotait une fois et le LD 304 deux fois.

* J'ai allumé les deux unités intérieures programmées sur le froid, et j'ai constaté que plus rien ne clignotait mais toujours pas de démarrage de l'unité extérieure.

Voilà, les nouveautés.
Si vous êtes en vacances, je vous souhaite de bien en profiter et de nous retrouver à votre retour.

Cordialement,
Pierre

13 août 2023 à 21:41

Réponse 95 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Appuyez 2 secondes sur le "service switch" sur la carte "main", cela doit démarrer la clim en mode froid, en ignorant certaines infos de sondes ou autres. Si ça démarre, alors, il faudra chercher dans ces sondes ou autres. Il n'est pas conseillé de laisser tourner plus de 5 mn avec ce mode "service", on l'arrête en appuyant à nouveau sur le switch 2 secondes.

16 août 2023 à 14:06

Réponse 96 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir Dom-Aom,
J'ai remis le courant sur l'UE. J'ai remis les UI en marche, en mode froid, elles étaient en alarme, et les LEDs LD 301/302/303/304 sont éteintes.
J'ai fait la manip sur le Switch, mais rien n'a démarré.
La LED LD 301 s'est allumée en vert fixe, l'alarme des UI a disparu, voilà tout.
Merci pour votre aide.
À bientôt.
Pierre

21 août 2023 à 22:06

Réponse 97 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Comme je l'ai dit plus haut, je sèche sur votre problème. Pour moi la carte ne fonctionne plus correctement, mais chercher pour quelle raison (petit composant CMS HS, par exemple) sera mission impossible. Essayez de trouver une carte d'occase, sur un coin qu'il est bon, par ex.

22 août 2023 à 08:50

Réponse 98 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour, merci pour votre aide depuis le 06 avril 2023, date de mon premier post.

J'ai vu votre post du 22 août, mais j'attendais de voir si Jima allait m'envoyer une réponse autre. En attendant, j'ai fais des recherches sur le net, afin de trouver un site marchant qui aurait une "PLATINE PRINCIPALE HITACHI RÉF:PMRAM52QH5S01" à me proposer.
J'ai trouvé le site "Domo Spare",
Est-ce que vous connaissez ce site, si c'était le cas, puis-je acheter sur ce site en toute confiance ?
Je suis allé sur le site "Un coin qu'il est bon" mais je n'y ai rien trouvé.

Cordialement.
Pierre

26 août 2023 à 05:05

Réponse 99 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour.

Ni vous ni Jma, n'avez d'idée, vers qui je pourrais me tourner pour trouver ma carte.
Bonne journée.

Merci quand même pour votre aide depuis le mois d'avril.
Cordialement.
Pierre

01 septembre 2023 à 10:57

Réponse 100 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Dom-Aom
Membre inscrit

7 957 messages

Bonjour.

Ben non, rien de neuf de mon côté. Et sachez que j'ai 3 clims tout-ou-rien, uniquement pour l'hiver, autant dire qu'acheter une carte d'UE n'est pas trop dans mes habitudes... :-))

Essayez d'autres sites d'occase, paruvendu ou autres, je crois qu'il y en a aussi en Belgique.

Goudleuk, Dom;

01 septembre 2023 à 13:25

Réponse 101 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir.

Je vous propose de contacter le site : electro-standard.com
Cette société possède des bancs de test pour les PAC.

Merci de nous tenir informés de la proposition de dépannage de votre carte auprès de cette société.
Cordialement. Jima

01 septembre 2023 à 20:36

Réponse 102 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima, et merci pour l'info. Je vais voir auprès de cette société et ne manquerai pas de vous tenir informé.
Bon week-end.
Cordialement.
Pierre

02 septembre 2023 à 17:17

Réponse 103 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima,

J'ai contacté Électro Standard et le technicien m'a répondu qu'il n'avait pas le banc d'essai pour ma carte.
Si vous avez une autre société à me proposer, je suis preneur.

Bien cordialement,
Pierre.

07 septembre 2023 à 14:58

Réponse 104 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour là tous.

Je reviens vers vous pour vous informer que je viens de recevoir, après maintes péripéties, ma carte.
J'aimerais l'installer la semaine prochaine.
Pourriez-vous me dire s'il y a des précautions particulières à prendre avant la remise en route de ma PAC.
Bon dimanche.
Cordialement.
Pierre

12 novembre 2023 à 07:22

Réponse 105 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima et Dom, je viens de remplacer la carte mais rien ne fonctionne.
J'ai mis les UI 1 et 2 en marche sur la position air chaud et la led de défaut clignote 4X s'arrête et recommence à clignoter 4x et ainsi de suite.
L'UE ne démarre pas et la led LD 301 clignote 12x S'arête et clignote de nouveau 12x et ainsi de suite.

Merci de m'aider de nouveau.
Cordialement.
Pierre

20 novembre 2023 à 16:41

Réponse 106 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir.

Le clignotement de led 301 de 12 fois correspond à un défaut du ventilateur de l'UE.
Pour tester ce ventilateur :
PAC hors tension et après 10 minutes, débranchez le connecteur CN30 de raccordement du ventilateur.
Sur le connecteur du ventilateur, le pin 1 est celui qui est séparé des autres.
Multimètre en calibre test de diode.
Mettez le cordon rouge sur la borne 4, fil noir du ventilateur.

Mesurez les tensions :
Borne 4 (cordon rouge) à borne 1 (cordon noir).
Borne 4 ( cordon rouge) à borne 5.
Borne 4 à borne 6.
Borne 4 à borne 7.
Cordon rouge maintenu sur borne 4.
En calibre diode vous mesurez une tension.

Cordialement. Jima

22 novembre 2023 à 22:10

Réponse 107 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima, merci de m'avoir recontacté.
J'essaie ça dans la matinée.

Bonne journée.
Cordialement. Pierre

23 novembre 2023 à 05:41

Réponse 108 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Re Bonjour Jima.

Aujourd'hui la micro la LD 301 ne clignote qu'une fois ?
Hors tension :
J'ai donc fais les mesures sur CN30.
J'ai trouvé sur 4/1 1,234 mf
sur 4/5 6,8 muf
sur 4/6 rien
sur 4/7 0.004 nf

Sous tension :
Je n'ai pas trouvé les 330V dc entre N1 et P2
J'ai bien trouvé le 240V AC sur l'UE en entrée et les 35v DC sur les deux UI

Bonne journée.
Cordialement Pierre.

23 novembre 2023 à 10:21

Réponse 109 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre.

Vous avez confondu le calibre diode (triangle avec un trait vertical à sa pointe) dont la mesure donne des volts avec le calibre condensateur (deux traits verticaux dont la mesure donne de nf ou mf.)

Une photo de votre multimètre sera la bienvenue.
Il faut recommencer vos mesures sur le bon calibre :-)

Puis une deuxième campagne de mesures hors tension, sur le connecteur CN30, en calibre ohmmètre et sur les mêmes points à partir de la borne 4 (A : cordon rouge sur la borne 4).

Attention, l'ohmmètre injectant une tension polarisée, il faut refaire la campagne de mesures en inversant le cordon du multimètre sur la borne 4 ( B : cordon noir sur la borne 4.

Mesurez la tension en calibre AC alternatif entre le fil jaune et le fil bleu (230v).
Puis en calibre DC continu entre le fil gris (+) et le fil rouge (-) (320V).

Toujours hors tension, calibre ohmmètre, mesurez les résistances R002 et R003 (environ entre 20 et 40 ohms.
Votre carte de puissance a été dépannée par electro-standard ??

Cordialement. Jima

23 novembre 2023 à 14:09

Réponse 110 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir Jima.

Aujourd'hui la led LD301 clignote de nouveau 12x ?

Je suis désolé, j'ai me suis effectivement trompé pour les mesures hier.

J'ai effectué les mesures comme vous me l'avez indiqué dans votre dernier post.

J'ai effectué les mesures sur CN30
J'ai trouvé 60k entre 4 et 1
3,5k entre 4 et 5
3k entre 4 et 6
13,8 M Ohms entre 4 et 7

J'ai trouvé 1,5v AC entre Jaune et Bleu
J'ai trouvé 3,8v DC entre Rouge et Gris

La carte que j'ai installée est une carte que j'ai achetée sur "P.C.COM"

Bonne soirée.
Cordialement. Pierre

23 novembre 2023 à 19:09

Réponse 111 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir.

Désolé, vous devez refaire les mesures de la réponse 108 en calibre diode, en mettant le cordon rouge sur la borne 4 du connecteur du moteur et pas le socle sur la carte électronique CN30.

La led 301 nous indique qu'il y a un défaut sur le moteur du ventilateur de l'UE, sans les mesures demandées, on ne peut conclure.

Cordialement. Jima

23 novembre 2023 à 22:29

Réponse 112 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre.

Lorsque le moteur du ventilateur sera débranché pour faire vos mesures, gardez le sans le brancher.

Mettez votre PAC sous tension et mesurez la tension DC entre les fils marqués FM_15V et FM_0V situés près du connecteur CN30.
Vous pouvez mettre votre PAC en service pour voir si le compresseur tente de démarrer ou tout autre défaut.
Après, vous arrêtez l'alim de votre PAC. Ne raccordez pas connecteur CN30

En attente de vos mesures et remarque de nouveau clignotement de LD301.

Cordialement. Jima

24 novembre 2023 à 09:24

Réponse 113 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Ce matin la LED301 clignotait 12X.
En réponse au post 111. J'ai fait les mesures en mode diode et j'ai relevé :

Entre 4 et 1 (0,638v) et 4 mOhms
Entre 4 et 5 (0,678v) et 15,6 kOhms
Entre 4 et 6 (2,9v) et 226 kOhms
Entre 4 et 7 (1,85v) et 7,5 mOhms

En réponse au post 112.
J'ai fais les mesures en mode DC entre FM0 et FM15 et j'ai relevé 14,70v

Par contre j'ai constaté que lorsque j'ai raccordé CN30 et que je démarre l'UI, au départ LED301 qui clignotait 12X, s'arrête de clignoter et c'est LED303 qui se met au fixe alors qu'en même temps j’entends aussi des relais monter et quelque chose tourner, dès que le voyant jaune de l'UI se met au fixe.
Lorsque j'arrête l'UI la LED301 reclignote 12X.

24 novembre 2023 à 11:22

Réponse 114 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Re,
Coupez l'alimentation de votre PAC !!
Le moteur du ventilateur est HS.
Sous tension, vous êtes entrain d'abîmer votre carte électronique

A ce soir.
Cordialement, Jima

24 novembre 2023 à 16:29

Réponse 115 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir Jima, merci pour votre aide précieuse. Je coupe toujours l'alimentation dès que je termine les tests. Je vais me lancer à la recherche d'un moteur.

Bonne soirée et bon week-end.
Cordialement. Pierre

24 novembre 2023 à 18:46

Réponse 116 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir Pierre,

L'allumage de la led 303 indique que le compresseur fonctionne le temps que la protection du ventilateur ne l'arrête.
Les tensions créés par les transformateurs sont permanentes et la panne du ventilateur provocant une surcharge continue il faut couper l'alimentation de la PAC sinon l'oscillateur grille

En attente de vos nouvelles, pensez à la cagnotte de notre "Gentil Modérateur".

Cordialement, Jima

24 novembre 2023 à 22:24

Réponse 117 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Je viens de recevoir le moteur du ventilateur.
Est-ce que vous pourrez m'aider pour le démontage et le montage, ou bien dois-je aller chercher le mode opératoire sur internet ?

Dans l'attente de vous lire.
Cordialement.
Pierre

28 novembre 2023 à 14:25

Réponse 118 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir Pierre,

Avant de commencer à démonter le ventilateur, faites les mesures de la réponse 113 sur le nouveau moteur pour comparer les deux moteurs.

Le remplacement du moteur ne pose pas de difficulté, c'est de la mécanique élémentaire, faites des photos pour vous aider au remontage.

Cordialement, Jima

28 novembre 2023 à 19:00

Réponse 119 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour JIMA, j'ai refais les mesures sur le connecteur CN30
J'ai relevé 4/1 0,92v
sur 4/5 0,51v
sur 4/6 1,34v
sur 4/7 1,84v
J'ai relevé 14,75v entre FM0 et FM15

J'ai remis l'alimentation sur l'UE et j'ai constaté que LD301 clignotait 1X.
J'ai démarré l'UI en mode chaud.
LD 301 s'est arrêtée de clignoter.

Lorsque le voyant de l'UI est passé au fixe, la LD303 s'est mise en fixe, le ventilateur de l'UE s'est mis à tourner, et quelque chose sur le coté droit s'est mit à a a a commencé à faire du bruit, le compresseur, je suppose, mais l'UI n'envoyait pas d'air chaud.

J'ai arrêté l'UI, je l'ai relancé, mais le ventilateur ne s'est jamais remit en route et LD301 s'est remise à clignoter 1x.
J'ai l'impression qu'on avance.

Cordialement.
Pierre

01 décembre 2023 à 10:49

Réponse 120 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir Pierre,

La carte électronique étant neuve, nous sommes répartis avec le défaut de tension de démarrage insuffisante.
Ce qui entraîne qu'un élément extérieur provoque le défaut.
J'ai peu d'éléments techniques concernant la vanne 4 voies :
Hors tension, débranchez le connecteur CN10 (rouge), mesurez en calibre résistance la valeur de la bobine de la v4v ; bobine débranchée : Mettez la PAC sous tension, en mode "chaud" et mesurez la tension entre pin 3+ du bornier CN10 et le pin 1- du même connecteur en DC.

Cordialement, Jima

02 décembre 2023 à 21:03

Réponse 121 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima, j'essaie de faire ça rapidement, mais je ne sais pas comment pratiquer cette mesure sur la bobine de la v4v.
Bon dimanche et merci.

Cordialement, Pierre

03 décembre 2023 à 09:32

Réponse 122 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Rebonjour Jima.

Je viens de trouver CN10, j'ai donc fais les mesures comme préconiser.
J'ai trouvé 2,5v DC entre 1 et 3 sous tension et hors tension 129Ohms sur 4V4.

Les connecteurs CN10 et CN30 étant déconnectés pendant que je faisais les mesures.

J'ai constaté que LD301 clignotait 12x et que par moments et cela plusieurs fois durant les mesures, sur le côté gauche de la PAC (côté compresseur) quelque chose se mettait à tourner durant une quinzaine de secondes avec en même temps LD301 qui s'arrêtait de clignoter et LD303 qui passait en fixe.

Cordialement, Pierre

03 décembre 2023 à 11:23

Réponse 123 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir Pierre,

Le connecteur CN30 peut être raccordé puisque le moteur du ventilateur est neuf et qu'on veut avancer.

1- faites une photo des références de la bobine de v4v et non 4v4 :-)
2- v4v débranchée
Mettez la PAC sous tension et mesurez les tensions marquées sur la carte électronique.
Attention les tensions se mesurent en DC sauf indication sur la carte et sur une même référence.
Si pas d'indication par rapport au 0V.
Ex : fan 15v se mesure par rapport au point fan 0v.

Cordialement, Jima

03 décembre 2023 à 22:36

Réponse 124 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre.

Clim sous tension et à l'arrêt mesurez sur le bornier CN3 : Les tensions
Entre 1 et 4
Entre 1 et 6
Entre 1 et 8
Entre 10 et 11

En DC

Cordialement. Jima

04 décembre 2023 à 09:24

Réponse 125 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir Jima,

J'ai mesuré toutes les tensions de la carte :

J'ai relevé 14,5 V entre FM0 et FM15,
12,3 V entre 0 et 12 V,
5,04 V entre 0 et 5 V,
34,78 V entre 0 et 35 V
Et 12,37 V entre BEN0 et BEN12.

Toujours sous tension, j'ai relevé sur CN3 :
12,3 V entre les pins 1 et 4,
12,3 V entre 1 et 6,
6,05 V entre 1 et 8
Et 16,9 V entre 10 et 11.

Cordialement,
Pierre

05 décembre 2023 à 17:25

Réponse 126 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir Pierre.

Entre 1 et 4 de CN3, vous aviez 5v et non 12v :-)

Branchez tous les connecteurs PAC hors tension ; (v4v, ventilateur, sondes,..)
Mettez la PAC sous tension
Mesurez 35v DC sur les bornes C et D qui relient les UI
Mettez les UI en mode ''chaud''
Démarrez une UI
Contrôlez les clignotements des LEDs de l'UE

Cordialement. Jima

05 décembre 2023 à 23:18

Réponse 127 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Vous avez raison j'ai dû toucher la pin 5, pour avoir 12v, par contre j'ai quand même 8v entre 1 et 4.

J'ai procédé comme vous me l'avez indiqué ensuite.
J'ai bien 35v sur DC1 et DC2.

À la mise sous tension de la PAC LD301 clignotait 1x, dès qu'on démarre une UI LD303 se met en fixe.
Le ventilateur se met à tourner une vingtaine de secondes et s'arrête et LD301 se remet à clignoter 1x.

Ensuite en redémarrant une UI il ne se passe plus rien.
Cordialement. Pierre

06 décembre 2023 à 11:08

Réponse 128 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre.

Êtes vous sûr que vous n'avez pas fait la mesure entre 1 et 4 de CN3 en calibre AC?
Sous tension et sans demande de marche pouvez-vous refaire la mesure ??

Sinon, le régulateur Reg1 serait passant c'est un 7805

Cordialement. Jima

06 décembre 2023 à 14:36

Réponse 129 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.
Je viens de vérifier de nouveau, j'avais bien fais la mesure, j'ai 8V DC entre 1 et 4.
Merci
Cordialement. Pierre

07 décembre 2023 à 09:11

Réponse 130 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir Pierre,

Dans la réponse 125 vous avez mesuré 5,04 V sur le strap de 5 V.
Or, la borne 4 de CN3 est reliée au 5 V.
Le réseau EDF ne vous a pas loupé vous avez un court-circuit dans le module SPM.
Hors tension, multimètre en calibre diode :
Fil noir sur P2 et fil rouge sur
U
V
W
Fil rouge sur N1 et fil noir sur
U
V
W
Puis inversez les polarités, encore 6 mesures.

Cordialement, Jima

07 décembre 2023 à 22:33

Réponse 131 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Attention !!!
Avant de faire les mesures de la réponse 130, vous devez décharger les condensateurs en mettant le multimètre en calibre 600V DC entre les bornes P2+ et N1- jusqu'à la tension entre ces deux bornes soit nulle ; sinon, il aura un multimètre à remplacer en plus des pièces es de la PAC :-)
Le bruit que vous entendez quand la led 303 est allumée c'est bien le compresseur mais il ne peut démarrer parce qu'il lui manque une patte.

Cordialement, Jima

07 décembre 2023 à 23:09

Réponse 132 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

J'ai appliqué à la lettre vos recommandations.
J'ai effectué les mesures que vous m'avez demandé de faire.

Donc, hors tension j'ai relevé les résultats suivants
Fil noir du multimètre sur P2 et rouge sur U/V/W = 120 KOhms (la mesure a démarré de 80KOhms, j'ai arrêté de laisser monter le résultat à 120KOhms).
Fil rouge sur P2 et rouge sur U/V/W = 120KOhms (la mesure a démarré de 80KOhms, j'ai arrêté de laisser monter le résultat à 120KOhms)

Ensuite fil noir sur N1 et rouge sur U=73,9KOhms sur V=74KOhms sur W =74,1KOhms (contrairement aux mesures précédentes la mesure est restée fixe) fil rouge sur N1 et rouge sur U=73,4KOhms sur V=43,3Kohms sur W=73,2KOhms(contrairement aux mesures précédentes la mesure est restée fixe).

Cordialement. Pierre

11 décembre 2023 à 10:16

Réponse 133 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre.

Vous faites des mesures avec des cordons de même couleur ?? :-)
Toujours hors tension et sûr d'avoir déchargé les condensateurs avec le voltmètre entre N1 et P2
Vous n'avez pas fait les mesures en calibre ''diode'' vous devez mesurer des mV et pas d'ohms.
Votre module est bien en court-circuit, mais une mesure selon les procédures est nécessaire.
La valeur N1 - V est bien différente.

Cordialement. Jima

11 décembre 2023 à 14:03

Réponse 134 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir Jima.

Désolé.
Je viens de faire les mesures.

1/ Le fil noir sur P2 et rouge sur U/V/W, je trouve 0,42V
Le fil rouge sur P2 et noir sur U/V/W, je trouve 0V
2/ Le fil noir sur N1 et le rouge sur U/V/W je trouve 0V
Le fil rouge sur N1 et le noir sur U/V/W, je trouve 0,42V

Cordialement. Pierre

11 décembre 2023 à 16:42

Réponse 135 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir Pierre,
Pour confirmer votre panne, refaites les mesures en ohms et diode des mesures N1 avec cordon rouge et les bornes U V W avec le cordon noir.
Le courant au démarrage augmente anormalement et la PAC se met en sécurité.

Cordialement. Jima

11 décembre 2023 à 21:44

Réponse 136 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Je viens de refaire les mesures entre N1 fil rouge et fil noir sur U/V/W et j'ai donc 0V.
J'ai du me trompé dans le post 134, car là j'ai vérifié plusieurs fois.

Bonne journée.
Cordialement. Pierre

12 décembre 2023 à 09:43

Réponse 137 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre.

C'est vos dernières mesures qui ne sont pas bonnes
Un de vos cordons peut avoir un faux contact.
Mettez votre multimètre en calibre 'résistances' et reliez les deux cordons vous devez avoir 0,1 ou 0,2 ohms

Puis faites vos 3 mesures. Cordon rouge sur N1 et noir sur U/V/W
Passez en calibre ''diode'', reliez les deux cordons et vous devez avoir 0 vollt
Refaites vos 3 mesures.
Cordon rouge sur N1 et noir sur U/V/W

Cordialement. Jima

12 décembre 2023 à 14:16

Réponse 138 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Je viens de refaire les mesures, en procédant comme vous me l'avez indiqué.
Fil rouge sur N1 et noir sur U/V/W et j'ai bien 0,423V

Cordialement. Pierre

12 décembre 2023 à 14:41

Réponse 139 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Donc, la réponse 134 était la bonne

Il nous faut confirmer la réponse 132 en mesurant en calibre 'resistances' en mettant le cordon rouge sur N1 et le cordon noir sur U/V/W vous devez trouver 3 valeurs identiques.

Cordialement. Jima

12 décembre 2023 à 18:15

Réponse 140 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir Jima.

Je viens de faire les mesures.
J'ai trouvé 73,3 kOhms entre N1 et U/V/W.

Bonne soirée.
Cordialement. Pierre

12 décembre 2023 à 18:31

Réponse 141 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir Pierre,

GGrrrr!!

Dans la réponse 132 vous avez marqué que la mesure entre N1 et V était de 43,3 kohms et maintenant vous avez 73,3 kohms , la partie de l'onduleur est correcte puisque la led LD303 nous indique que le compresseur fonctionne.

1- Hors tension, calibre diode.
Mesurez cordon rouge en L2 et cordon noir en P1
Puis inversez les cordons.

2- Calibre 600V DC.
Mesurez en permanence pendant l'essai la tension entre P1 cordon rouge et N1 cordon noir.
Mettez sous tension puis mise en marche de la PAC en mode chaud.
Il faut relever à quel moment la tension monte jusqu'à 360V et redescend.
Vous mettrez hors tension après que la diode LD 303 s'arrête et que LD301 clignote.
Bien entendu, une personne mesure et une autre met en service.

Cordialement, Jima

13 décembre 2023 à 21:55

Réponse 142 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

J'ai suivi les instructions à la lettre.
Hors tension :
J'ai vérifié rouge sur N1 et noir sur U et je retrouve bien 73 KOhms.
J'ai ensuite mesuré rouge sur L2 et noir sur P1 et j'ai 0,42V
J'ai mesuré noir sur L2 et rouge sur P1 et j'ai 0V

Sous tension :
J'ai trouvé 0,026V avec rouge sur P1 et noir sur N1, la tension ne monte jamais.
Les LD ne s'allument plus.
Il ne se passe plus rien.

Cordialement. Pierre.

14 décembre 2023 à 16:03

Réponse 143 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre,

C'était pas la borne U mais la borne V, ce n'est pas grave on continue :-).

Mettez votre PAC sous tension et mesurez les tensions DC sur les fils marqués ex :
Entre 0V et 5V
Entre 0V et 12V

Entre BEN-12V et BEN-0V

En AC
Entre L et N
Mettez la PAC en marche mode "chaud"
Après un démarrage ou trois minutes mesurez les tensions
AC entre fil jaune et fil bleu
DC entre fil gris+ et rouge-
Mesurez les tensions entre les bornes C et D de chaque unité sur l'UE et pas les UI
On est bien sur la nouvelle carte P -BOARD?

Avez-vous eu du mal à remplacer le ventilo de l'UE ?
Cordialement, Jima

14 décembre 2023 à 16:39

Réponse 144 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Toujours en calibre AC, PAC sous tension et sans mise en service mesurez :
Entre la borne N d'arrivée et les deux bornes du fusible de 5 ampères.
Puis entre la borne L d'arrivée et le fil bleu qui sort de la carte vers le pont de diodes et à côté du fil jaune.

Cordialement, Jima

14 décembre 2023 à 17:41

Réponse 145 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir Jima,

Désolé, c'était bien sur V que j'ai fait la mesure.
Merci pour votre aide.

J'essaierai demain matin de faire les mesures que vous me donnez à vérifier.

Bonne soirée.
Cordialement,
Pierre

14 décembre 2023 à 17:45

Réponse 146 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Tout d'abord c'est bien la nouvelle carte qui est en place.
Je n'ai eu aucune difficulté à changer le moteur du ventilateur, et qui a déjà fonctionné.
Je me suis aperçu en démarrant les nouvelles mesures que CN 3 n'était pas bien connecté.

J'ai mesuré 7,95V dc entre 0V et 5V
12,28 dc entre 0 et 12V dc
12,37V dc entre BEN12V et BEN 0V
14,7V dc entre FM et 0
35V dc entre FOR et 0

J'ai mesuré 240V ac entre L et N
J'ai mesuré 1,67V ac entre fil jaune et bleu
J'ai mesuré 3,5V dc entre fil gris et rouge
J'ai mesuré 34,36V dc entre C1/D1 et 34,61V dc entre C2/D2
J'ai mesuré 235V entre N arrivée et fusible 5A des deux côtés
J'ai mesuré 235V entre L arrivée et bleu

Cordialement. Pierre

15 décembre 2023 à 11:42

Réponse 147 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir Pierre.

Vous devez avoir un court-circuit entre le +12V DC et le 5V DC ?

Pour continuer, vous devez vous équiper d'une bombe d'aérosol cryogénique pour l'électronique.
Arroser la carte m-board (main-board) ou la carte de contrôle et arroser l'aérosol autour de IC3 et IC8.
Ces deux circuits intégrés ont des alimentations 12 et 5V dans leur environnement.
Mettre la PAC sous tension et en marche pour voir quel élément est en court-circuit.
Cet élément doit chauffer et apparaître sous la couche d'aérosol.
Ou bien, remplacer la carte ?
On attends de vos nouvelles.

Cordialement. Jima

15 décembre 2023 à 21:10

Réponse 148 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Est-ce que vous auriez un produit à me proposer, et ou l'acheter.
J'ai trouvé sur Amazon un produit givrant pour la recherche de panne.

Exemple: "LogiLink rp0014 Spray Froid (400 ML) Dépannage dans les circuits électroniques incolore"
Est-ce bien de cela dont il s'agit ?

Cordialement. Pierre

16 décembre 2023 à 10:13

Réponse 149 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre.

Pas de problème vous pouvez acheter.
Attention, vous devez être équipé de grands et de lunettes de sécurité pour appliquer le produit, risque de brûlure.

C'est le meilleur moyen pour pouvoir vous dépanner à distance, gardez la PAC hors tension en attendant.

Cordialement. Jima

16 décembre 2023 à 12:58

Réponse 150 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir Jima.
Merci, je viens de commander une bombe d'aérosol cryo.

Je reviens vers vous dès que j'aurais pu faire le test.
Bon weekend.

Cordialement. Pierre

16 décembre 2023 à 19:07

Réponse 151 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Réponse au post 147
J'ai arrosé la carte M-Board, autour de IC3 et autour de IC8, et je n'ai rien constaté.
Le ventilateur s'est mis en route une quinzaine de secondes.

La LED301 a clignoté 10X.
Un peu plus tard 1X pendant un certain temps

Un peu plus tard elle s'est mise à clignoter 1x et la LED304 aussi.
Un peu plus tard la LED301 s'est remise à clignoter de nouveau 10X.

Un peu déçu, j'ai finalement coupé l'alimentation de la PAC.

Cordialement. Pierre.
Tous mes vœux pour 2024.

03 janvier 2024 à 14:14

Réponse 152 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

J'ai oublié de dire que la LED304 clignotait en vert.

Je n'ai pas changé de carte M-Board, car c'est celle qui est censée être neuve qui est en place.

Merci pour votre aide Jima.

03 janvier 2024 à 14:24

Réponse 153 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir Pierre.
Meilleurs vœux pour le nouvel an et ténacité pour votre dépannage.

Le test que vous avez réalisé nous indique que le circuit IC8 présente un défaut, que vous devez confirmer.

Hors tension, multimètre en calibre diode :
Le circuit intégré IC8 comporte une encoche, dans le sens inverse des aiguilles d'une montre, le premier pin est le 1, en bas du même côté c'est le pin 8, en face vous avez le pin 9 du côté opposé et plus haut vous avez jusqu'au pin 16. Mesurez avec le cordon rouge sur pin 13 et cordon noir sur pin 9, mesure en mV. Puis refaites la mesure en inversant les cordons.

La LED verte indique un défaut de communication entre UE et UI, c'est peut-être normal parce que le froid sur IC3 a pu provoquer ce défaut.
Les dix clignotements de LD301 peuvent venir d'un mauvais contact sur CN3.

Faites d'abord les deux mesures demandées, on verra après.
Cordialement, Jima.

04 janvier 2024 à 21:29

Réponse 154 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

J'ai fait la mesure avec le cordon rouge sur pin 13 et noir sur pin 9 j'ai lu 0,804 V et en inversant j'ai lu 1,302V.

Bonne journée.

Cordialement. Pierre

06 janvier 2024 à 10:45

Réponse 155 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre.

Apparemment, IC 8 est en bon état, je viens de faire un test sur une carte comportant un ULN2003 et les mesures sont proches des vôtres.
Il existe 3 endroits où le 12V peut être en liaison avec le 5V : ; IC3; IC8 et ZD201
Testons ZD201 (près du connecteur CN18 blanc

Hors tension, multimètre en mode diode.
cordon rouge de l'autre coté de la bague et cordon noir coté de la bague ; puis inversion

2ème manip :
Hors tension débranchez le connecteur CN3 puis remettre sous tension pour contrôler de nouveau les tensions.
C'est fastidieux de recommencer une manip mais il faut passer par là.

Cordialement, jima

08 janvier 2024 à 18:21

Réponse 156 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

HT/ cordon rouge de l'autre côté de la bague et cordon noir côté bague je mesure : 0,707V inversement : 2,240V

ST/ avec CN3 débranché, cordon rouge de l'autre côté de la bague et cordon noir côté bague je mesure : 0,587V inversement : 0V

Cordialement. Pierre

09 janvier 2024 à 10:47

Réponse 157 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonsoir Pierre,

Je pense avoir trouvé votre panne, l'oscillateur qui gère la communication entre UIs et UE se trouve dans le circuit intégré IC3 il fournit une tension carrée entre 0 et 12V DC à une fréquence de 35kHz.
Au travers de R344, ce signal est relié au +5V de la carte et le condensateur C402 emmagasine (intègre) le signal de l'oscillation d'où la tension de 7,9V entre borne 1 et 4 de CN3.

Pouvez-vous faire une photo du condensateur C402 et une autre des résistances R344 et R345 qui se trouvent près de IC3.

Pour la suite, il nous faudrait les conseils de Dom-Aom mais il me semble qu'il est absent en cette période.

Hors tension, mesurez les deux résistances R344 et R345.

J'ai tardé à vous répondre parce-que depuis le constructeur a changé ce montage.
Cordialement. Jima

11 janvier 2024 à 22:04

Réponse 158 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Merci pour votre précieuse et pour vos explications intéressantes.
J'ai mesuré 100 Ohms pour R344 et 5KOhms pour R345.
Vous trouverez les trois photos que vous m'avez demandées dans le fichier joint.

Bonne Après-midi.
Cordialement. Pierre

Pour agrandir les images, cliquez dessus.

12 janvier 2024 à 11:11

Réponse 159 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre,

Pouvez-vous mesurer les résistances R354 et R355 qui se trouvent près de IC3 ainsi qu'une photo de leur emplacement.

Laissez le connecteur CN3 débranché.
Mettez la PAC sous tension et mesurez sur la carte électronique les tensions entre les marques 0 et 5V DC puis entre 0 et 12V DC et coupez la tension après avoir fait les mesures.

Cordialement. Jima

12 janvier 2024 à 13:53

Réponse 160 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

J'ai mesuré H/T et CN3 débranché, les résistances.
R354= 3KOhms
R355=35KOhms
Sur cette même carte électronique, j'ai mesuré les tensions DC entre

0/5V= 0V
0/12V= 6,87V
Je vous joint comme vous me l'avez demandé des photos concernant l'emplacement des R354 et 355, ainsi que les photos des points ou j'ai effectué les mesures du 12V et du 5V.
Cordialement. Pierre.

Pour agrandir les images, cliquez dessus.

13 janvier 2024 à 10:29

Réponse 161 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre.

Hors tension
1- Refaire la mesure de résistance de R355 en inversant les polarités (2 mesures), cette mesure n'est pas bonne car une résistance en parallèle avec une autre la mesure donne une valeur proche de la résistance la plus faible, ici 432 soit 4300 ohms.
2- mesurer la résistance entre le pin 14 de IC3 et le coté gauche de R355, proche du pin 14 il y a comme une oxydation ou c'est un effet d'optique?
3- faire une photo qui prend R354 et la partie au-dessus de R355.

Cordialement. Jima

14 janvier 2024 à 11:56

Réponse 162 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Je ne pense pas qu'il s'agisse d'oxydation, j'ai gratté légèrement les pattes de gauche d'IC3, ça ressemblait à une fine couche de silicone transparent.

Je vous joint trois photos.
J'ai mesuré R355 dans les deux sens et je retrouve la même valeur de 35 Kohms.
J'ai mesuré 19,32 Kohms entre la pin14de IC3 et le côté gauche de R355.

Cordialement. Pierre

Pour agrandir les images, cliquez dessus.

15 janvier 2024 à 11:19

Réponse 163 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre,

Votre dépannage consiste à remplacer la liaison entre pin 14 de IC3 et R354 avec R355.

Avec un cutter, en inclinant la lame du coté du déplacement ; vous allez gratter le vernis sur la piste qui relie le pin 14 avec R354 puis le vernis entre le trou placé sous l'inscription R523 (entre le 2 et le3) et R355.

Avec un fer à souder l'étain muni d'une pointe fine pour ne pas décoller la partie cuivrée, vous allez souder un fil de cuivre isole de 2/10 de mm entre ces deux parties cuivrées; l'extrémité à souder entre pin14 de IC3 et R354 doit recouvrir le trou qui traverse la carte électronique, de l'autre extrémité, le fil doit recouvrir le trou de se terminer su R355.

Attention de ne pas chauffer trop fort pour ne pas décoller le circuit imprimé ou les composants.
Après, vous raccorderez le connecteur CN3 proprement et mettez votre PAC (pompe à chaleur) en service
Et croisons les doigts pour ne pas avoir une autre panne.

Cordialement. Jima

16 janvier 2024 à 11:16

Réponse 164 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Avant d'effectuer cette réparation, ne pensez-vous pas qu'il ne serait pas judicieux de contacter le vendeur de cette carte, afin de lui demander s'il accepterait de me l'échanger, ou bien de la réparer ?, dans ce cas, pourriez-vous me dire les termes que je doive employer pour lui décrire la panne ?
J'ai peur de ne pas être capable d'effectuer cette réparation.

Merci de me conseiller et de m'aider.
Bonne journée.

Cordialement. Pierre

17 janvier 2024 à 06:51

Réponse 165 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre.

Cette carte électronique est en panne, les 3 composants suivants pin14 de IC3, résistance R354 et résistance R355 doivent être reliées ensembles.
La liaison entre la résistance R355 et les deux autres composants est coupée , il faut donc rétablir cette liaison.

Contactez votre vendeur pour savoir si cette carte électronique est sous garantie et quelle solution il vous propose.
Vous pouvez trouver sur internet le repair'café le plus proche de chez vous et leur demander de rétablir la liaison entre les composants.

Vous pouvez également demander à un dépanneur de portables téléphoniques si, il veut bien vous dépanner.
Faites des photos quand vous allez déposer la carte électronique;
Lorsqu'elle sera déposée, faites une photo de la partie comprenant la liaison coupée ou partie arrière entre IC3 et R355.

Bonne continuation.
Cordialement. Jima

17 janvier 2024 à 12:00

Réponse 166 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonsoir Jima.

Et merci, je vais voir tout ça et je vous tiens au courant.

Cordialement. Pierre.

17 janvier 2024 à 22:14

Réponse 167 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

J'ai envoyé un mail au vendeur sur internet qui m'a fourni la carte électronique.

" Le jeu. 18 janv. 2024 à 08:49, j'ai écrit :
Bonjour, après de multiples essais de ma pompe à chaleur suite au changement de la carte électronique que je vous avais acheté et malgré le changement du moteur de ventilateur acheté chez vous" qui lui fonctionne", ma pompe ne fonctionne toujours pas.
Le technicien qui s'est occupé de mon dépannage, a découvert qu'en fait cette carte a un défaut "Cette carte électronique est en panne".
"Les 3 composants suivants pin14 de IC3, résistance R354 et résistance R355 doivent être reliés ensembles.
La liaison entre la résistance R355 et les deux autres composants est coupée, il faut donc rétablir cette liaison."

Je reviens donc vers vous pour savoir si cette carte est sous garantie ?
Ou bien pouvez-vous me dire comment la faire réparer auprès de votre fournisseur de matériel."

Il m'a été répondu ceci dans leur réponse :
"Bonjour, il faut appeler le service technique qui va faire un diagnostic avec votre dépanneur et demander le n° de dossier merci."

Cher Jima, seriez-vous d'accord de contacter leur service technique afin de bien leur expliquer la panne constatée.
J'aimerai essayer cette possibilité avant d'intervenir sur la carte.
Cordialement. Pierre
Bon dimanche

21 janvier 2024 à 09:51

Réponse 168 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

JIMA
Membre inscrit

965 messages

Bonjour Pierre.

Pour pouvoir vois aider, vous devez m'envoyer une copie des documents que vous avez tout en gardant la confidentialité et en passant par internet hors forum.

Vous devez confirmer votre accord (en répondant à ce message) pour recevoir mon adresse mail au "Gentil Modérateur"

@ Gentil Modérateur.
Pouvez-vous envoyer mon adresse mail à Rantanplan06 svp.

Cordialement. Jima

24 janvier 2024 à 15:54

Réponse 169 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Jima.

Merci pour votre réponse.
Merci de me contacter sur mon adresse mail
Cordialement. Pierre

24 janvier 2024 à 17:15

Réponse 170 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

Romana
Modératrice

703 messages

Bonjour.

Vos coordonnées respectives vous ont été envoyées.
Cordialement.
Romana.

24 janvier 2024 à 18:10

Réponse 171 du forum climatisation climatiseurs

Hitachi RAM 52QH5 2 splits ne fonctionne plus

rantanplan06
Membre inscrit

110 messages

Bonjour Romana, et merci beaucoup.

Bonne journée.
Cordialement. Pierre

26 janvier 2024 à 10:37

Questions apparentées dans le forum Climatisation

• 1. Code erreur LED 301 clim Hitachi RAM 52QH5

  N°7093 : Bonjour à tous. Nous avons une clim réversible Hitachi RAM 52QH5 (associée à 2 splits) depuis une dizaine d'années. Comme les grosses chaleurs arrivent nous avons voulu la relancer : la ventilation des splits marche mais...
• 2. Clim Hitachi RAM-52QH5 Led 301 clignote 5 fois

  N°5098 : Bonjour Les deux splits clignotent 4 fois et la led 301 5X. Quand je coupe le disjoncteur et que j'attends une minute ça repart le plus souvent pour des heures. Hier le split 2 (alors que le split 1 était éteint)...
• 3. Panne clim Hitachi RAM 55 QH 5

  N°2444 : Bonjour. Problème clim Hitachi RAM 55 QH 5 Ni l'unité extérieure, ni les 2 unités intérieures ne démarrent (aucune indication que ces unités soient sous tension). Aucune diode d'indication de panne sur le code de défaut...
• 4. Grésillement PAC Hitachi RAM 130

  N°3570 : Bonjour, Je suis équipée d'une PAC Hitachi ram 130 avec 5 splits rak 18 et d'un ram 35-qh5 avec un split rak35. Nous avons un souci depuis hier sur le ram 130 avec le groupe du bas qui grésille énormément, un bruit...
• 5. Problème clim Hitachi ram-55qh5, Split rak-35nh6

  N°4908 : Bonjour. J’ai un problème sur le deuxième Split d'une clim Hitachi ram-55qh5. Quand j'allume le 1er Split le compresseur s'enclenche et du frais sort sans problème mais quand j’allume le deuxième Split celui-ci s'allume...
• 6. Panne clim Hitachi RAM-90QH5

  N°5118 : Bonjour, À quelques mois d'intervalle mes deux UEs sont tombées en panne. À priori la même panne. Le voyant de la pendule orange clignote régulièrement 4 fois sur mes sept UI (rak-25QH8 / RAK-50QH8) au bout d'un moment...
• 7. Climatisation Hitachi 2 splits sur 3 ne fonctionnent pas

  N°2182 : Bonjour, J'ai une PAC Hitachi composée d'une UE RAM-53QH5 et de 3 UI : - UI1 : RAK-18QH8 - UI2 : RAK-18QH8 - UI3 : RAK-35QH8 Depuis peu, seule l'UI 1 fonctionne. L'auto diagnostic de l'UE indique 2 clignotements verts...
• 8. Clim Hitachi RAM 80QH4 plus de tension sur les unités intérieures

  N°7920 : Bonjour. J’ai une clim Hitachi RAM 80QH4 avec 2 unité intérieur RAK-25NH4 (chambre) & RAK-35NH4 (salon) L’alimentation de l’UE est câblée au tableau électrique via un disjoncteurs modulaires 16 A sur un circuit...
• 9. 2 unités sur 3 fonctionnent sur pompe à chaleur Hitachi

  N°2452 : Bonjour, J'ai 2 unités sur 3 qui fonctionnent sur ma pompe à chaleur Hitachi. UE RAM 130 HQ UI RAK 35 QH 8 Sur UE j'ai 2 moteurs donc circuit bien distinct, le circuit du bas, moteur bas de L'UE et commandant les pièces du...
• 10. Panne pompe à chaleur Hitachi UE RAM-130QH5

  N°4235 : Bonjour à tous. Je suis nouveau sur le forum et suis confronté à un gros problème car le froid arrive. J'ai une panne de 3 des 6 splits de mon installation. Mes trois splits rak-18nh6a ne s'allument plus et semblent ne plus...

Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légales
