Question Forum Climatisation : Clim Airton Bi-Split Code L3 branchement pompe relevage
Bonjour à tous,
J'ai acheté un Bi-Split Airton 2600kW + 3500kW. J'ai branché une alimentation 3g2.5 sur le compresseur extérieur, et j'ai utilisé les alimentations 4G sur les deux unités intérieures reliées au compresseur. Pour les raccords frigorifiques, j'ai utilisé les raccords easyclim que proposent Airton.
Jusque là pas de soucis. J'ai branché mon 1er split (le 2600kW) et tout fonctionne nickel.
J'ai ensuite branché le 2nd split, l'unité intérieur s'allume, mais ne produit pas de froid et un message d'erreur L3 apparaît sur le capot de l'unité intérieure. Le compresseur extérieur ne s'allume pas lorsque j'allume le bloc intérieur.
Selon Airton, le code erreur L3 serait un problème électrique de communication entre le compresseur et le bloc intérieur. La différence de branchement entre le 1er et le 2nd split, c'est que j'ai installé une pompe de relevage des condensat de la marque SICCOM modèle mini flowatch 2.
J'ai branché les raccords électriques comme indiqué dans le tutoriel vidéo de la marque disponible ici :
https://youtu.be/dtui_k8gpto?t=177

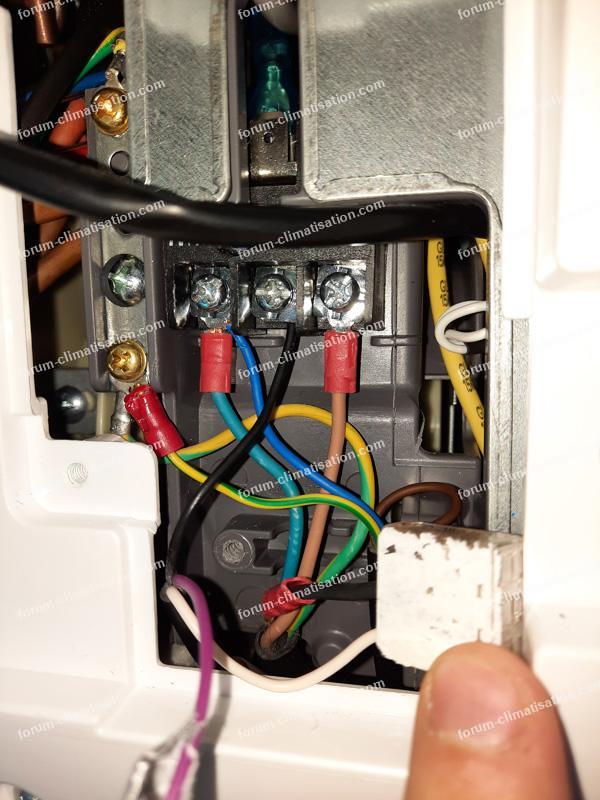

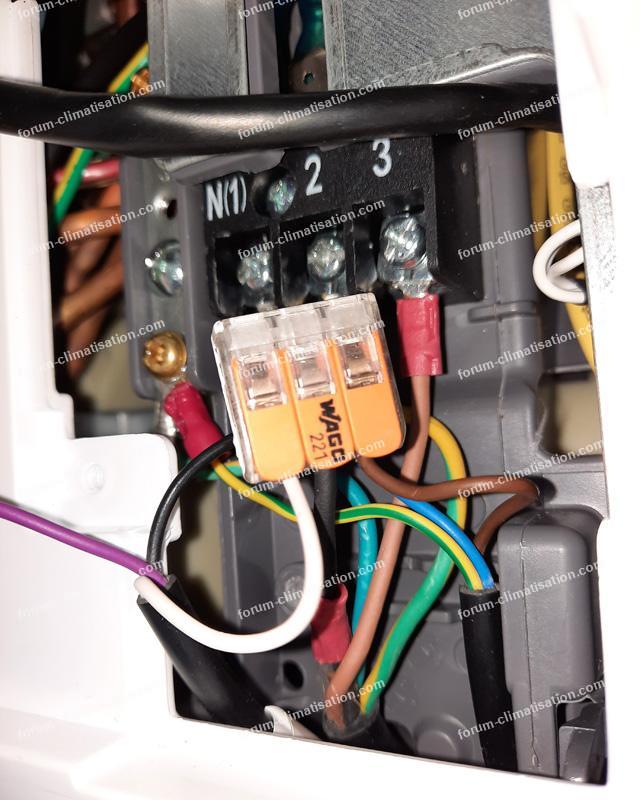

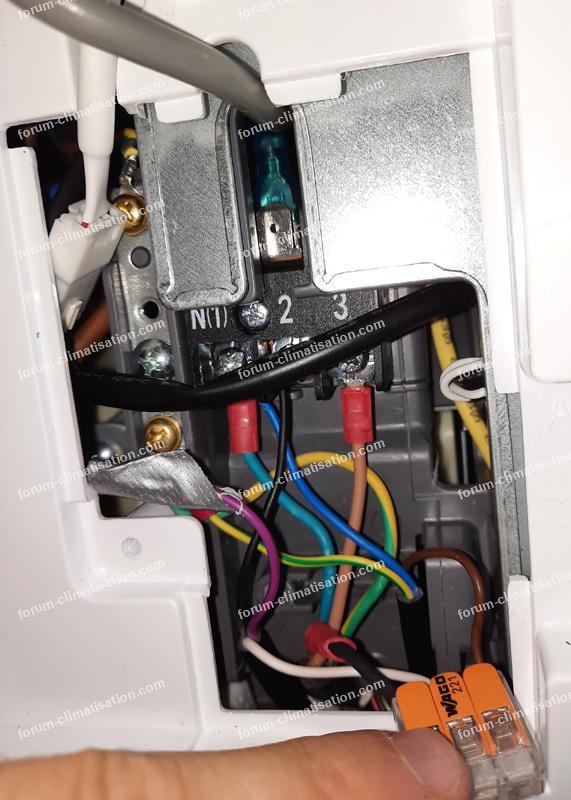

Ci-joint des photos de mes raccords électriques sur le bloc intérieur qui ne fonctionne pas.
Question 1 : Dois-je tirer un 2nd câble électrique sur lequel brancher la pompe, ou puis-je brancher la pompe directement sur le bloc intérieur ?
Question 2 : Si non, quel branchement dois-je faire ?
Question 3 : Même en débranchant la pompe de relevage du bloc intérieur, le compresseur ne s'allume pas, j'en déduis que le problème ne vient à priori pas de ce branchement. Une idée ?
Toute aide est la bienvenue, j'attends le retour du SAV de Airton, mais je suis en train de cramer avec la chaleur qui arrive, aussi aimerais-je résoudre le problème le plus rapidement possible.
J'ai acheté un Bi-Split Airton 2600kW + 3500kW. J'ai branché une alimentation 3g2.5 sur le compresseur extérieur, et j'ai utilisé les alimentations 4G sur les deux unités intérieures reliées au compresseur. Pour les raccords frigorifiques, j'ai utilisé les raccords easyclim que proposent Airton.
Jusque là pas de soucis. J'ai branché mon 1er split (le 2600kW) et tout fonctionne nickel.
J'ai ensuite branché le 2nd split, l'unité intérieur s'allume, mais ne produit pas de froid et un message d'erreur L3 apparaît sur le capot de l'unité intérieure. Le compresseur extérieur ne s'allume pas lorsque j'allume le bloc intérieur.
Selon Airton, le code erreur L3 serait un problème électrique de communication entre le compresseur et le bloc intérieur. La différence de branchement entre le 1er et le 2nd split, c'est que j'ai installé une pompe de relevage des condensat de la marque SICCOM modèle mini flowatch 2.
J'ai branché les raccords électriques comme indiqué dans le tutoriel vidéo de la marque disponible ici :
https://youtu.be/dtui_k8gpto?t=177
Ci-joint des photos de mes raccords électriques sur le bloc intérieur qui ne fonctionne pas.
Question 1 : Dois-je tirer un 2nd câble électrique sur lequel brancher la pompe, ou puis-je brancher la pompe directement sur le bloc intérieur ?
Question 2 : Si non, quel branchement dois-je faire ?
Question 3 : Même en débranchant la pompe de relevage du bloc intérieur, le compresseur ne s'allume pas, j'en déduis que le problème ne vient à priori pas de ce branchement. Une idée ?
Toute aide est la bienvenue, j'attends le retour du SAV de Airton, mais je suis en train de cramer avec la chaleur qui arrive, aussi aimerais-je résoudre le problème le plus rapidement possible.
16 juin 2021 à 14:12
Réponse 1 du forum-climatisation
Clim Airton Bi-Split Code L3 branchement pompe relevage
Bonjour,
Nous n'avons pas reçu les photos que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement. L'équipe du forum climatisation
Nous n'avons pas reçu les photos que vous mentionnez dans votre question.
Vous pouvez nous les faire parvenir en répondant à ce message, ou en nous les envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement. L'équipe du forum climatisation
16 juin 2021 à 16:13
Réponse 2 du forum-climatisation
Clim Airton Bi-Split Code L3 branchement pompe relevage
Voici les photos en pj.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
16 juin 2021 à 17:46
Réponse 3 du forum-climatisation
Clim Airton Bi-Split Code L3 branchement pompe relevage
Bonjour,
Il faut simplement brancher le neutre de la pompe sur N généralement le bleu, et la phase sur le 2 généralement un marron mais la couleur peut différencier suivant la marque.
Normalement il y a deux fils de la même couleur noire peut-être ? Ces deux fils servent pour un contact de niveau haut en cas de panne de la pompe ces deux fils peuvent branchés en série sur la commande compresseur, mais en règle générale, les techniciens ne les branchent pas.
Il faut simplement brancher le neutre de la pompe sur N généralement le bleu, et la phase sur le 2 généralement un marron mais la couleur peut différencier suivant la marque.
Normalement il y a deux fils de la même couleur noire peut-être ? Ces deux fils servent pour un contact de niveau haut en cas de panne de la pompe ces deux fils peuvent branchés en série sur la commande compresseur, mais en règle générale, les techniciens ne les branchent pas.
19 juin 2021 à 17:51
Réponse 4 du forum-climatisation
Clim Airton Bi-Split Code L3 branchement pompe relevage
Bonjour.
J'ai le même souci.
Avez-vous trouvé la solution ? Après 2 à 3 minutes de fonctionnement normal, l'erreur L3 apparait.
Cordialement.
J'ai le même souci.
Avez-vous trouvé la solution ? Après 2 à 3 minutes de fonctionnement normal, l'erreur L3 apparait.
Cordialement.
20 juin 2021 à 22:58
Réponse 5 du forum-climatisation
Clim Airton Bi-Split Code L3 branchement pompe relevage
Bonjour,
- Pour finir, la pompe fonctionne même branchée sur l'unité intérieure donc pas besoin de tirer un 2nd cable d'alimentation.
- En revanche, le compresseur ne s'allume pas si j'allume l'unité intérieure 1 et je ne comprends pas pourquoi.
- Par contre, si j'allume l'unité intérieure 2, le compresseur s'allume.
- Conclusion : Je suis contraint d'allumer les deux unités intérieures simultanément pour que le compresseur se mette en route, et que l'unité intérieure 1 fonctionne et souffle du froid.
Pour ce qui est du message L3, il continue à s'allumer aléatoirement de temps en temps malgré les branchements qui semblent bon ...
Si quelqu'un a une solution ou une idée je suis preneur !
@bob23, oubliez le tuto youtube de Siccom sur la pompe de relevage, leurs branchements ne marchent pas. Il faut brancher le fil d'alimentation de la pompe bleu sur le bleu (neutre1), et le marron sur le marron (phase 3) et ça fonctionne, Pas besoin de brancher l'alarme ni de mettre de wago. Est-ce que vous avez trouvé une autre solution depuis sinon ?
Bon courage à tous !
- Pour finir, la pompe fonctionne même branchée sur l'unité intérieure donc pas besoin de tirer un 2nd cable d'alimentation.
- En revanche, le compresseur ne s'allume pas si j'allume l'unité intérieure 1 et je ne comprends pas pourquoi.
- Par contre, si j'allume l'unité intérieure 2, le compresseur s'allume.
- Conclusion : Je suis contraint d'allumer les deux unités intérieures simultanément pour que le compresseur se mette en route, et que l'unité intérieure 1 fonctionne et souffle du froid.
Pour ce qui est du message L3, il continue à s'allumer aléatoirement de temps en temps malgré les branchements qui semblent bon ...
Si quelqu'un a une solution ou une idée je suis preneur !
@bob23, oubliez le tuto youtube de Siccom sur la pompe de relevage, leurs branchements ne marchent pas. Il faut brancher le fil d'alimentation de la pompe bleu sur le bleu (neutre1), et le marron sur le marron (phase 3) et ça fonctionne, Pas besoin de brancher l'alarme ni de mettre de wago. Est-ce que vous avez trouvé une autre solution depuis sinon ?
Bon courage à tous !
02 juillet 2021 à 18:55
Réponse 6 du forum-climatisation
Clim Airton Bi-Split Code L3 branchement pompe relevage
Bonjour,
Je viens de terminer mon installation et je poste les détails pour votre information.
Ma configuration est la suivante :
- Airton monosplit SMVH18B-4B2A3NM
- liaison ready clim / UI 1,2 m en dessous de l'UE
- pompe de relevage Siccom
Je confirme que le tutoriel de Siccom n'est pas entièrement adapté pour Airton, car ils branchent sur la borne 2 alors que sur Airton c'est la 3 !
Au final, tout fonctionne correctement avec la connexion suivante :
- bleu (pompe) - borne N (1) avec le câble bleu venant de l'UE
- noir - borne n3 UI (débrancher le marron venant de l'UE)
- Wago pour blanc + marron + marron venant de l'UE
- jaune - jaune
Bonne installation !
Je viens de terminer mon installation et je poste les détails pour votre information.
Ma configuration est la suivante :
- Airton monosplit SMVH18B-4B2A3NM
- liaison ready clim / UI 1,2 m en dessous de l'UE
- pompe de relevage Siccom
Je confirme que le tutoriel de Siccom n'est pas entièrement adapté pour Airton, car ils branchent sur la borne 2 alors que sur Airton c'est la 3 !
Au final, tout fonctionne correctement avec la connexion suivante :
- bleu (pompe) - borne N (1) avec le câble bleu venant de l'UE
- noir - borne n3 UI (débrancher le marron venant de l'UE)
- Wago pour blanc + marron + marron venant de l'UE
- jaune - jaune
Bonne installation !
22 avril 2024 à 22:25
Réponse 7 du forum-climatisation
Clim Airton Bi-Split Code L3 branchement pompe relevage
Bonjour,
Votre problème de défaut L3 a-t-il été réglé ?
Si oui, comment avez-vous procédé ?
Merci.
Votre problème de défaut L3 a-t-il été réglé ?
Si oui, comment avez-vous procédé ?
Merci.
