Fusible qui claque sur climatiseur mobile Heallux

9452

Question Forum Dépannage climatiseurs : Fusible qui claque sur climatiseur mobile Heallux

Aurel60590
Membre inscrit

12 messages

Bonjour à tous.

L'année dernière en voulant allumer mon climatiseur mobile Heallux fdp15-1062r5 il s'est coupé net, j'ai donc tenté de le réparer.
J'ai tout démonter et j'ai vu que le fusible était claqué...
Je l'ai changé et pafff il a claqué direct... (Je m'en doutais un peu)

J'ai regardé sur le forum (bien sûr avant de poster) mais je n'ai pas trouvé la solution à mon problème...
J'ai un poste à souder, un multimètre et quelques bases en électricité, donc bidouiller la bête ne me fait pas peur.
Merci pour vos conseils.

31 mai 2024 à 17:54

Réponse 1 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

PL
Membre inscrit

13 462 messages

Bonjour.

Si le fusible lâche de nouveau le problème est ailleurs, il faudrait avoir le schéma électrique de l'appareil, afin de savoir que protège ce fusible.
Sur le net ou dans vos documents si vous les avez toujours.

31 mai 2024 à 18:25

Réponse 2 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

Aurel60590
Membre inscrit

12 messages

Je vous envoi ci-joint les photos de mon climatiseur mobile Heallux.

Pour agrandir les images, cliquez dessus.

31 mai 2024 à 18:42

Réponse 3 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

Climatisation76
Membre inscrit

701 messages

Bonjour.

Il faut débrancher le maximum d'éléments possibles tel que compresseur, moteur de ventilation, condensateur et remettre sous tension.
Ainsi si le fusible tient il faut rebrancher un élément à la fois (hors tension bien évidemment) jusqu'à ce que le fusible reclaque.
De cette manière vous trouverez l'élément en cours jus.

31 mai 2024 à 19:14

Réponse 4 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

Dom-Aom
Membre inscrit

7 958 messages

Bonjour.

Le fusible claque à la seconde même où vous remettez le jus ou quelques secondes plus tard?

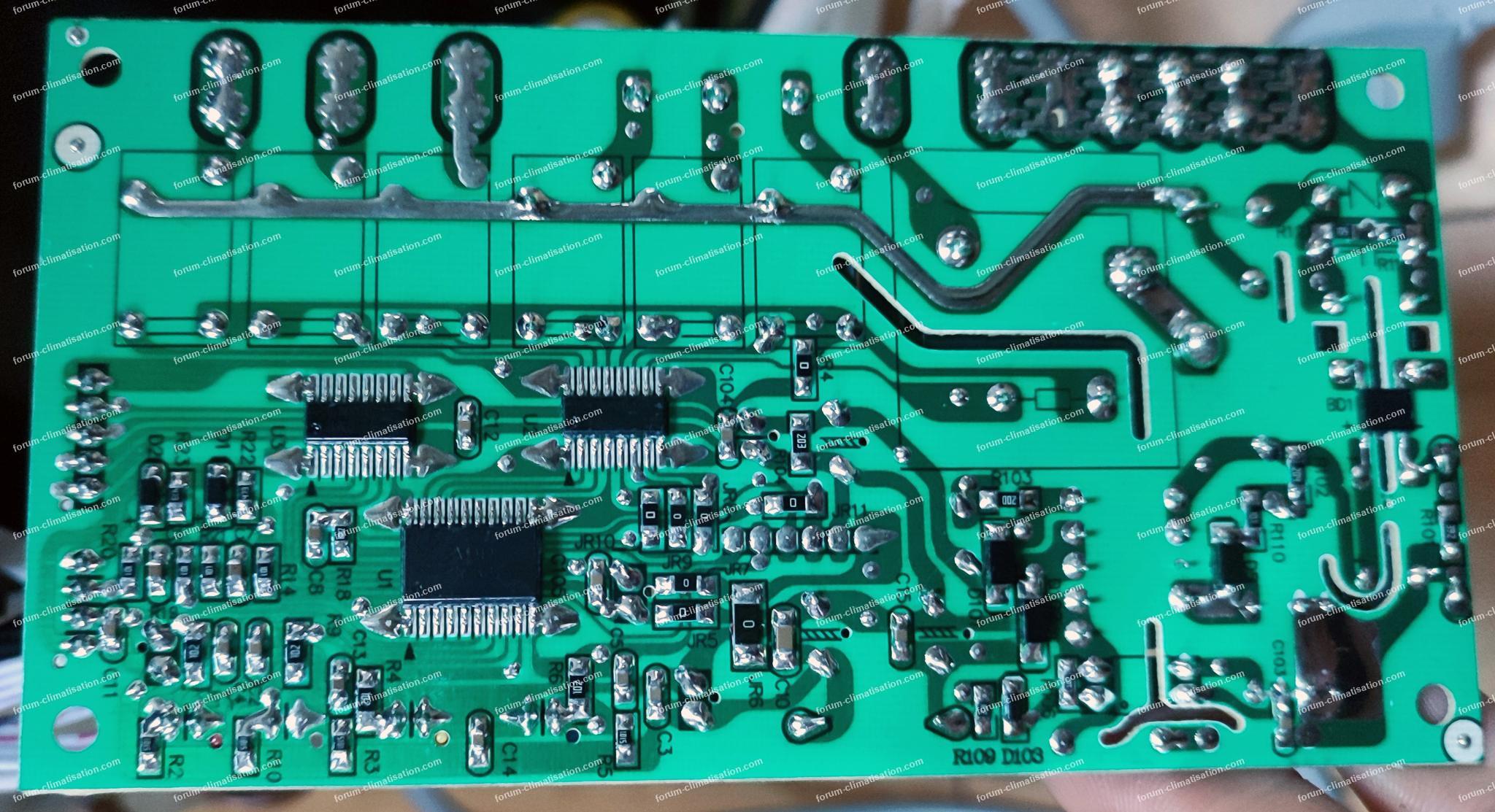

L'alimentation à découpage pourrait avoir claqué : son régulateur à 7 pattes, ou le petit pont de diodes carré sur la face arrière de la carte (bas de la 1ère photo).

Les photos gagneraient à être prises de plus près.

31 mai 2024 à 19:45

Réponse 5 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

Aurel60590
Membre inscrit

12 messages

Le fusible claque dès que j'essaie de l'allumer.
Si je mets juste la prise rien ne se passe, j'entends le bip de démarrage et même pas une seconde après pafff, le fusible claque et tout s'éteint.

31 mai 2024 à 20:22

Réponse 6 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

Aurel60590
Membre inscrit

12 messages

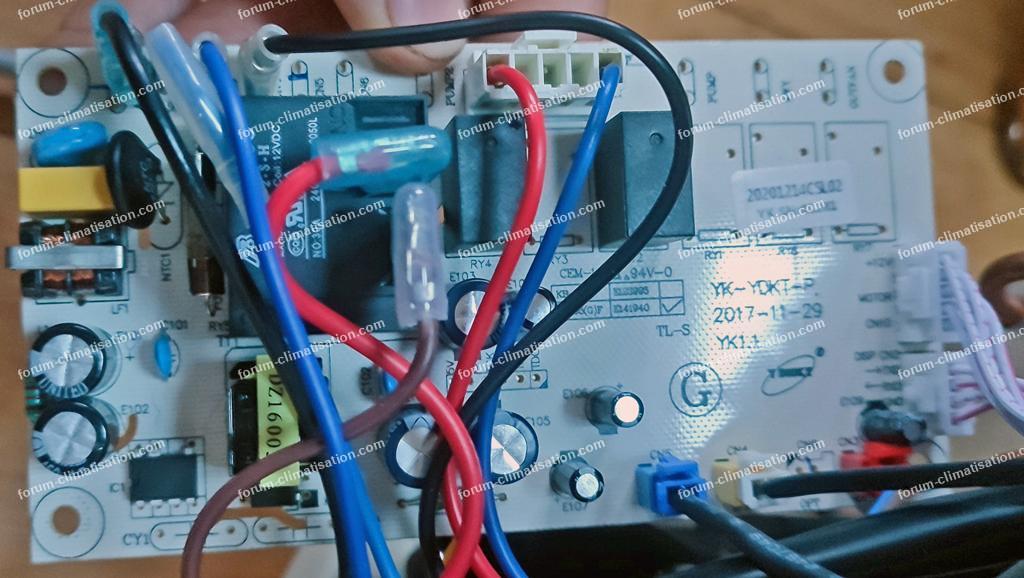

Voici les photos de plus près.

Pour agrandir les images, cliquez dessus.

31 mai 2024 à 23:10

Réponse 7 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

Dom-Aom
Membre inscrit

7 958 messages

Le bip montre que l'alimentation fonctionne correctement. Apparemment, la mise en marche du compresseur provoque le claquage. Une cause possible serait le condensateur du compresseur qui soit HS. Dans ce cas le moteur ne peut plus démarrer, comme s'il était bloqué, et il est bien connu qu'un moteur bloqué consomme un courant prohibitif.

Le mieux est de le vérifier avec un capacimètre. Si vous n'en avez pas, il faut le tester à l'ohmmètre par comparaison avec un autre condo, par exemple chimique. Sur calibre 200k, on le court-circuite puis on chronomètre le temps nécessaire pour que l'affichage disparaisse (>199.9)

01 juin 2024 à 10:09

Réponse 8 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

Climatisation76
Membre inscrit

701 messages

Je dirais plutôt le moteur de ventilation ou son condensateur s'il en a un, car le compresseur doit avoir une petite temporisation avant de se lancer.

01 juin 2024 à 10:27

Réponse 9 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

PL
Membre inscrit

13 462 messages

Bonjour, je ne suis pas certain de la tempo lors de la mise en service.
Il est fréquent, du moins avec ce type d'appareil, qu'il y ait un démarrage immédiat. En revanche, en régulation, c'est possible.

01 juin 2024 à 11:47

Réponse 10 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

Aurel60590
Membre inscrit

12 messages

Bonjour.

Pouvez-vous me dire où ce trouve ce condensateur ?
Sur le circuit imprimé ?
Merci.

04 juin 2024 à 21:42

Réponse 11 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

Dom-Aom
Membre inscrit

7 958 messages

Bonjour.

Au centre de la 1ère photo que vous avez postée. Donc cylindrique.

05 juin 2024 à 09:23

Réponse 12 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

Aurel60590
Membre inscrit

12 messages

Bonjour à tous, désolé j'ai laissé un peu le truc de côté, pas mal d'événements dans ma vie, bref...

J'ai changé le condensateur et même problème, enfin presque, j'ai un début d'allumage du compresseur pendant 1 demi seconde et le fusible claque de nouveau, je sent que c'est le moteur du compresseur qui est HS non ?

01 août 2024 à 19:49

Réponse 13 du forum-climatisation climatiseurs

Fusible qui claque sur climatiseur mobile Heallux

Dom-Aom
Membre inscrit

7 958 messages

Bonjour.

Le fusible, c'est bien celui sous votre doigt en réponse 2 photo 3? Il y en a des lents (T) et des rapides (F), avez-vous mis un lent? Combien d'ampères (l'original et le nouveau?)

Mesurez à l'ohmmètre la résistances des enroulements du compresseur sur les 3 fils ; normalement, vous devez lire environ 3 et 4 ohms, et la somme (7 ohms) aux bornes du condensateur.

02 août 2024 à 07:48
