Questions Forum Climatisation : Installation d'une clim split conseils incohérents
Bonjour.
Je vais prochainement installer un split chez moi (carottage mur extérieur et mise en service faits par un pro, le reste fait par moi).
Pour le trou je peux le faire à gauche ou à droite car j'ai la place, j'ai lu sur des forums et les tutos qu'il était préférable de le faire à gauche (quand on est face au split) car c'est comme ça par défaut et que ça évite de faire du cintrage et d'avoir le risque de tomber avec les raccords au milieu de la cloison. SAUF QUE... sur tous les manuels de splits de divers fabricants que j'ai consulté, la sortie est à droite par défaut.
Tout le monde raconte n'importe quoi ou il y a un truc que j'ai pas compris ??
Merci.
Je vais prochainement installer un split chez moi (carottage mur extérieur et mise en service faits par un pro, le reste fait par moi).
Pour le trou je peux le faire à gauche ou à droite car j'ai la place, j'ai lu sur des forums et les tutos qu'il était préférable de le faire à gauche (quand on est face au split) car c'est comme ça par défaut et que ça évite de faire du cintrage et d'avoir le risque de tomber avec les raccords au milieu de la cloison. SAUF QUE... sur tous les manuels de splits de divers fabricants que j'ai consulté, la sortie est à droite par défaut.
Tout le monde raconte n'importe quoi ou il y a un truc que j'ai pas compris ??
Merci.
12 août 2024 à 02:27
Réponse 1 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents
Bonjour,
Les tubes sont prévus sur la droite par tous les constructeurs. Ces tubes peuvent être tournés à droite, à gauche, perpendiculairement, en dessous ou en dessus. Le carottage peut être effectué selon vos préférences, mais l'essentiel est qu'il soit dans l'axe des tubes d'origine et en pente vers l'extérieur. Cela permet un bon écoulement des condensats et évite l'entrée d'eau de pluie en cas de fuite due à une mauvaise isolation.
Les tubes sont prévus sur la droite par tous les constructeurs. Ces tubes peuvent être tournés à droite, à gauche, perpendiculairement, en dessous ou en dessus. Le carottage peut être effectué selon vos préférences, mais l'essentiel est qu'il soit dans l'axe des tubes d'origine et en pente vers l'extérieur. Cela permet un bon écoulement des condensats et évite l'entrée d'eau de pluie en cas de fuite due à une mauvaise isolation.
12 août 2024 à 11:35
Réponse 2 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents
Je comprends bien qu'il est possible de placer les tubes de chaque côté, mais je ne souhaite pas m'amuser à les courber ni prendre le risque que le raccord tombe au milieu du mur...
C'est ce que je ne comprends pas, pourquoi la plupart des tutoriels recommandent de faire le montage à gauche alors que ce n'est même pas l'emplacement par défaut ?
C'est ce que je ne comprends pas, pourquoi la plupart des tutoriels recommandent de faire le montage à gauche alors que ce n'est même pas l'emplacement par défaut ?
Citation :
Si vous devez traverser un mur épais à l'extérieur (plus de 30 cm), privilégiez le côté gauche car la connexion des tuyaux de fluide frigorigène risque de tomber au milieu de la cloison, rendant impossible la mise en service.
12 août 2024 à 22:31
Réponse 3 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents
Bonjour.
Pourriez-vous me renseigner sur la longueur "standard" des rallonges en cuivre fournies avec la climatisation ?
Si j'ai bien compris, à droite du split se trouvent deux manchons en cuivre d'environ 30 cm de long, qui ne peuvent pas être démontés, et sur lesquels il faut raccorder les rallonges.
Cependant, avec un mur épais derrière, le raccord se retrouve au milieu de la paroi.
Pourriez-vous me renseigner sur la longueur "standard" des rallonges en cuivre fournies avec la climatisation ?
Si j'ai bien compris, à droite du split se trouvent deux manchons en cuivre d'environ 30 cm de long, qui ne peuvent pas être démontés, et sur lesquels il faut raccorder les rallonges.
Cependant, avec un mur épais derrière, le raccord se retrouve au milieu de la paroi.
13 août 2024 à 00:02
Réponse 4 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents
Bonjour.
Les tubes sortent à droite et vont vers la gauche en partie basse, creuse, de votre UI comme une goulotte, tous les muraux sont comme cela d'origine. la réponse est que les raccordements dudgeons s'effectuent dans la partie basse du l'UI, ce qui permet un accès en cas de fuites de gaz sur ces raccords.
Plusieurs raisons à ce montage, les raccords peuvent se retrouver dans le mur lors de cette installation, ou encore trop haut en extérieur sur un pignon de mur, endroits inaccessibles.
C'est l'installation la plus classique.
Les tubes sortent à droite et vont vers la gauche en partie basse, creuse, de votre UI comme une goulotte, tous les muraux sont comme cela d'origine. la réponse est que les raccordements dudgeons s'effectuent dans la partie basse du l'UI, ce qui permet un accès en cas de fuites de gaz sur ces raccords.
Plusieurs raisons à ce montage, les raccords peuvent se retrouver dans le mur lors de cette installation, ou encore trop haut en extérieur sur un pignon de mur, endroits inaccessibles.
C'est l'installation la plus classique.
13 août 2024 à 10:29
Réponse 5 forum climatisation climatiseurs
Pourriez-vous me renseigner sur la longueur "standard" des rallonges en cuivre fournies avec la climatisation ?
De plus ça me dit vraiment rien cette histoire de ça commence à droite et ça part à gauche, dans toutes les notices, ça part à droite et reste à droite par défaut...
Installation d'une clim split conseils incohérents
Citation :Vous pouvez m'en dire plus ? J'ai pas bien compris ce cas de figure.
Plusieurs raisons à ce montage, les raccords peuvent se retrouver dans le mur lors de cette installation, ou encore trop haut en extérieur sur un pignon de mur, endroits inaccessibles.
Pourriez-vous me renseigner sur la longueur "standard" des rallonges en cuivre fournies avec la climatisation ?
De plus ça me dit vraiment rien cette histoire de ça commence à droite et ça part à gauche, dans toutes les notices, ça part à droite et reste à droite par défaut...
13 août 2024 à 22:03
Réponse 6 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents
Bonjour.
L'unité intérieure raccordée à droite se présente comme sur la photo.
L'unité vient avec 40cm de tube.
Pour placer l'unité il faut faire le raccord et repousser le tube dans le mur.
Si on veut démonter l'unité il faut tirer sur le tube pour récupérer de la longueur et accéder au raccord qui est dans le mur ou de l'autre côté, donc ne pas plier le tube de l'autre côté du mur (sinon il a des chances d'être abîmé quand on va le déplier pour passer le mur).
Il y a aussi un logement à l'arrière de l'unité pour le tube, dans lequel les 40cm de tube sont rangés d'origine d'ailleurs, pour aller vers la gauche avant de rentrer dans le mur.
Le raccord est alors derrière la clim, ensuite le tube de liaison fait un coude avant de rentrer dans le mur.
Avec cette config si on démonte le split on n'a pas besoin de tirer sur le tube qui est dans le mur, le raccord est accessible pour inspection juste en déclipsant l'unité du mur.
C'est beaucoup plus pratique en cas de problème pour inspecter les liaisons ou pour remplacer l'unité sans avoir à tirer à nouveau les liaisons.
Pour les condensats c'est peut-être plus délicat il faut bien avoir une pente tout du long c'est moins facile à gauche peut-être.
L'unité intérieure raccordée à droite se présente comme sur la photo.
L'unité vient avec 40cm de tube.
Pour placer l'unité il faut faire le raccord et repousser le tube dans le mur.
Si on veut démonter l'unité il faut tirer sur le tube pour récupérer de la longueur et accéder au raccord qui est dans le mur ou de l'autre côté, donc ne pas plier le tube de l'autre côté du mur (sinon il a des chances d'être abîmé quand on va le déplier pour passer le mur).
Il y a aussi un logement à l'arrière de l'unité pour le tube, dans lequel les 40cm de tube sont rangés d'origine d'ailleurs, pour aller vers la gauche avant de rentrer dans le mur.
Le raccord est alors derrière la clim, ensuite le tube de liaison fait un coude avant de rentrer dans le mur.
Avec cette config si on démonte le split on n'a pas besoin de tirer sur le tube qui est dans le mur, le raccord est accessible pour inspection juste en déclipsant l'unité du mur.
C'est beaucoup plus pratique en cas de problème pour inspecter les liaisons ou pour remplacer l'unité sans avoir à tirer à nouveau les liaisons.
Pour les condensats c'est peut-être plus délicat il faut bien avoir une pente tout du long c'est moins facile à gauche peut-être.
14 août 2024 à 06:09
Réponse 7 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents
Bonjour.
La photo correspond à une installation perpendiculaire à l'UI donc glissement des tuyauteries dans le trou ou carottage prévu les dudgeons de raccordement sont serrés sur les raccords de l'UI, suivant l'épaisseur du mur fait que ces raccords peuvent se retrouver en dehors du trou ou dedans perso c'est l'installation que je privilégie, sauf que je supprime les raccords dudgeons et j'effectue des soudures, cela pour minimiser le risque de fuites.
Alors je vais essayer de mieux me faire comprendre, tous les constructeurs fournissent l'UI avec en regardant de face l'UI, avec les tubes à droite, puis environ une dizaine de centimètres en suivant ces tubes en descente une courbe est faite à 90°vers la gauche dans un logement prévu pour cela.
Ensuite suivant la conception de l'installation, on module les tubes à droite à gauche, perpendiculaire etc...
La photo correspond à une installation perpendiculaire à l'UI donc glissement des tuyauteries dans le trou ou carottage prévu les dudgeons de raccordement sont serrés sur les raccords de l'UI, suivant l'épaisseur du mur fait que ces raccords peuvent se retrouver en dehors du trou ou dedans perso c'est l'installation que je privilégie, sauf que je supprime les raccords dudgeons et j'effectue des soudures, cela pour minimiser le risque de fuites.
Alors je vais essayer de mieux me faire comprendre, tous les constructeurs fournissent l'UI avec en regardant de face l'UI, avec les tubes à droite, puis environ une dizaine de centimètres en suivant ces tubes en descente une courbe est faite à 90°vers la gauche dans un logement prévu pour cela.
Ensuite suivant la conception de l'installation, on module les tubes à droite à gauche, perpendiculaire etc...
14 août 2024 à 09:41
Réponse 8 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents
OK c'est plus clair avec vos explications.
J'aimerais raccorder l'UI avec les tuyaux en perpendiculaire (montage traversant) afin qu'ils ne soient pas visibles.
J'ai justement un mur de 40cm à traverser et comme j'ai l'intention de partir directement à angle droit vers le bas à l'extérieur (goulotte murale), ça risque en effet de poser problème si je pars à droite à cause du raccord non accessible et du cuivre qui sera plié derrière (faire de la soudure n'est pas envisageable).
Donc si je veux quelque chose d'esthétique et d'accessible il faut que je passe à tout ça à gauche pas le choix ?
J'aimerais raccorder l'UI avec les tuyaux en perpendiculaire (montage traversant) afin qu'ils ne soient pas visibles.
J'ai justement un mur de 40cm à traverser et comme j'ai l'intention de partir directement à angle droit vers le bas à l'extérieur (goulotte murale), ça risque en effet de poser problème si je pars à droite à cause du raccord non accessible et du cuivre qui sera plié derrière (faire de la soudure n'est pas envisageable).
Donc si je veux quelque chose d'esthétique et d'accessible il faut que je passe à tout ça à gauche pas le choix ?
14 août 2024 à 22:21
Réponse 9 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents

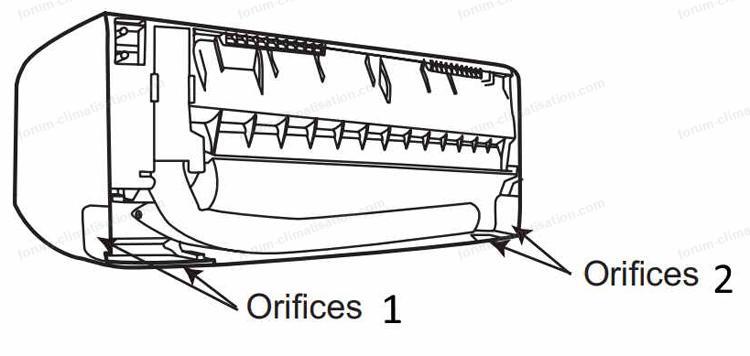

Avec cette vue arrière, cela sera plus clair (enfin, j'espère).
Pour éviter de voir les liaisons en dehors de l'unité intérieure, vous avez deux solutions :
Soit vous faites face à l'orifice 1 et vous devez plier les liaisons de l'unité intérieure vers l'arrière pour les faire rentrer dans le carottage (comme sur la photo de la réponse précédente).
Dans ce cas, les raccords peuvent se retrouver dans le mur si celui-ci est épais (ces liaisons font environ 40cm selon la marque) ou pire encore, à un endroit où il faudrait courber ces liaisons.
Soit vous faites face à l'orifice 2, vous faites sortir les liaisons provenant de l'unité extérieure du mur par cet orifice, vous les pliez à l'horizontale pour qu'elles soient dans la partie basse de l'unité intérieure et les dudgeons ou soudures se feront dans cette partie basse de l'unité intérieure.
Pour éviter de voir les liaisons en dehors de l'unité intérieure, vous avez deux solutions :
Soit vous faites face à l'orifice 1 et vous devez plier les liaisons de l'unité intérieure vers l'arrière pour les faire rentrer dans le carottage (comme sur la photo de la réponse précédente).
Dans ce cas, les raccords peuvent se retrouver dans le mur si celui-ci est épais (ces liaisons font environ 40cm selon la marque) ou pire encore, à un endroit où il faudrait courber ces liaisons.
Soit vous faites face à l'orifice 2, vous faites sortir les liaisons provenant de l'unité extérieure du mur par cet orifice, vous les pliez à l'horizontale pour qu'elles soient dans la partie basse de l'unité intérieure et les dudgeons ou soudures se feront dans cette partie basse de l'unité intérieure.
15 août 2024 à 18:42
Réponse 10 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents
Voici la photo.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
15 août 2024 à 22:00
Réponse 11 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents
OK, je comprends.
Naturellement, l'orifice 1 serait plus pratique pour moi en raison de sa proximité avec le mur extérieur.
J'ai également remarqué qu'il était préférable d'avoir les raccords à l'extérieur en cas de fuite...
Mon mur mesure exactement 39 cm.
Vous dites que les liaisons font environ 40 cm, n'y a-t-il pas moyen d'obtenir une valeur exacte ?
Je n'ai rien vu à ce sujet dans les notices...
Car idéalement, si elle fait 42 cm, le raccord serait accessible à l'extérieur et cela m'arrangerait esthétiquement...
Naturellement, l'orifice 1 serait plus pratique pour moi en raison de sa proximité avec le mur extérieur.
J'ai également remarqué qu'il était préférable d'avoir les raccords à l'extérieur en cas de fuite...
Mon mur mesure exactement 39 cm.
Vous dites que les liaisons font environ 40 cm, n'y a-t-il pas moyen d'obtenir une valeur exacte ?
Je n'ai rien vu à ce sujet dans les notices...
Car idéalement, si elle fait 42 cm, le raccord serait accessible à l'extérieur et cela m'arrangerait esthétiquement...
15 août 2024 à 22:30
Réponse 12 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Prochainement fermeture des Forums ?
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Prochainement fermeture des Forums ?
15 août 2024 à 22:34
Réponse 13 forum climatisation climatiseurs
Installation d'une clim split conseils incohérents
"Environ 40cm" parce que la liaison gaz est plus courte que la liaison liquide et celle des condensats est encore différente....
Dans tous les cas carotter avant d'avoir l'unité en étant "novice" me parait bien optimiste.
Attention également au cintrage des tubes en sortie d'unité, vous n'avez pas le droit à plusieurs essais.
Vous pouvez aussi vous affranchir du sujet de la liaison des condensats en amenant votre sortie de condensats directement sur l'unité (vous retirez le tuyau fourni avec l'unité, n'oubliez pas de mettre un serflex là où vous raccordez votre tuyau).
Dans tous les cas carotter avant d'avoir l'unité en étant "novice" me parait bien optimiste.
Attention également au cintrage des tubes en sortie d'unité, vous n'avez pas le droit à plusieurs essais.
Vous pouvez aussi vous affranchir du sujet de la liaison des condensats en amenant votre sortie de condensats directement sur l'unité (vous retirez le tuyau fourni avec l'unité, n'oubliez pas de mettre un serflex là où vous raccordez votre tuyau).
16 août 2024 à 15:57
