Question Forum Climatisation : Problème pompe à chaleur Hitachi Ram90qh5
Bonjour.
Je viens vers vous car sur mes splits j'ai la led rouge qui clignote 4 fois et sur le groupe extérieur elle clignote 12 fois.
Donc je voudrais savoir d'où vient le problème exactement.
Merci d'avance.
Je viens vers vous car sur mes splits j'ai la led rouge qui clignote 4 fois et sur le groupe extérieur elle clignote 12 fois.
Donc je voudrais savoir d'où vient le problème exactement.
Merci d'avance.
04 novembre 2020 à 20:34
Réponse 1 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Bonjour.
Panne classique, le ventilateur de l'UE ne tourne plus, ou plus exactement la carte ne reçoit plus l'information de vitesse de rotation du moteur. Vérifiez si sa rotation est libre et sans point dur, s'il tente de tourner après une remise sous tension de l'installation (suivie d'une demande de chaud). Vérifiez aussi le fusible 2A sur la carte.
Attention à ne jamais connecter ou déconnecter ce moteur avec la clim sous tension, forte probabilité de le griller (lui ou son remplaçant, on a déjà eu le cas).
Panne classique, le ventilateur de l'UE ne tourne plus, ou plus exactement la carte ne reçoit plus l'information de vitesse de rotation du moteur. Vérifiez si sa rotation est libre et sans point dur, s'il tente de tourner après une remise sous tension de l'installation (suivie d'une demande de chaud). Vérifiez aussi le fusible 2A sur la carte.
Attention à ne jamais connecter ou déconnecter ce moteur avec la clim sous tension, forte probabilité de le griller (lui ou son remplaçant, on a déjà eu le cas).
05 novembre 2020 à 00:03
Réponse 2 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Bonjour.
Merci je vérifierai tout ça en rentrant du boulot cette après-midi.
Merci je vérifierai tout ça en rentrant du boulot cette après-midi.
05 novembre 2020 à 07:31
Réponse 3 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
J'ai vérifié il n'y a aucun point dur au niveau du ventilateur. Le fusible de 2A est grillé mais il y a aussi une petite résistance de grillée sur la carte.
05 novembre 2020 à 17:09
Réponse 4 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Bon, ben le moteur a dégagé, il est irréparable. Si vous mettez un ohmmètre entre les broches 1 et 4 de son câble (les broches 2 et 3 sont vides), vous allez sans doute lire une résistance assez faible, qui confirmera que le circuit haute tension du moteur a claqué.
Faites une photo de la carte avec la résistance grillée pour voir l'étendue des dégâts.
Faites une photo de la carte avec la résistance grillée pour voir l'étendue des dégâts.
05 novembre 2020 à 19:36
Réponse 5 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Ok je ferai la photo demain après le taf.
05 novembre 2020 à 20:02
Réponse 6 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5

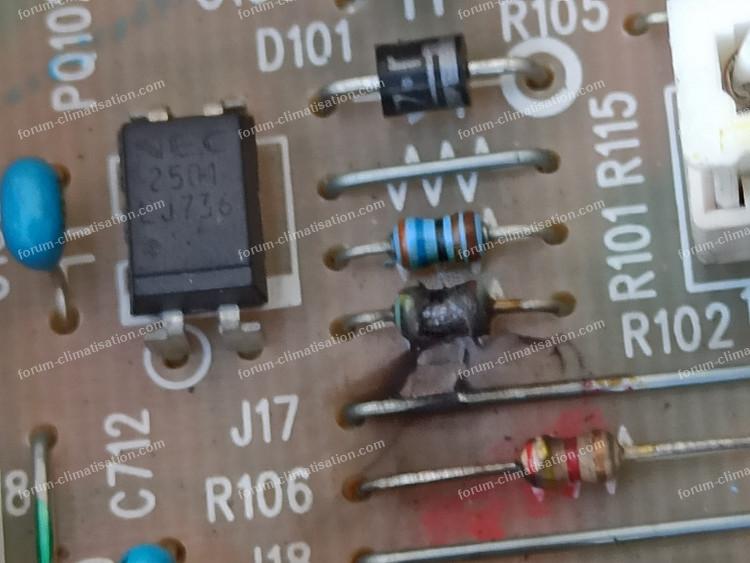

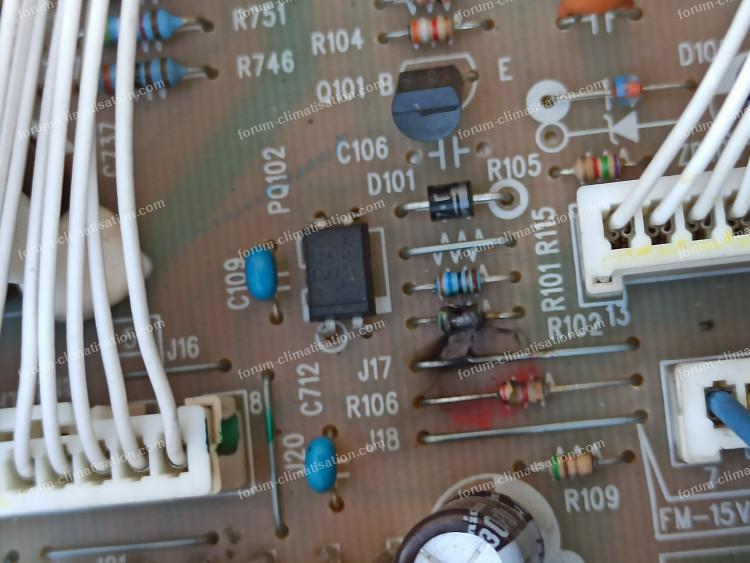

Voici les photos de la carte.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
06 novembre 2020 à 18:56
Réponse 7 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Bonjour.
Effectivement, la résistance R102 a été un dommage collatéral du claquage du moteur. C'est une 3000 ohms qui peut tenir 1W pendant quelques secondes, soit une tension de 55V. Pour qu'elle brûle de la sorte, elle s'est pris en fait 350V, preuve que la haute tension a franchi les barrières internes dans le moteur entre les parties basse tension et haute tension, et est venu régler son sort à cette pauvre résistance. Grâce à D101 qui résiste à 400V, la surtension n'a cependant pas atteint le transistor Q101, d'ailleurs R101 est normale.
Par contre le fil 7 du câble est le tachymètre du moteur, et la surtension pourrait avoir atteint cette partie du moteur aussi. Il faudra donc vérifier R106 (2400 ohms) et la LED de l'optocoupleur PQ102 (en mode "test de diode, mettre le fil rouge du multimètre sur la broche entourée et le fil noir sur sa voisine : vous devez lire entre 1000 et 1400).
Pour agrandir l'image, cliquez dessus.
Effectivement, la résistance R102 a été un dommage collatéral du claquage du moteur. C'est une 3000 ohms qui peut tenir 1W pendant quelques secondes, soit une tension de 55V. Pour qu'elle brûle de la sorte, elle s'est pris en fait 350V, preuve que la haute tension a franchi les barrières internes dans le moteur entre les parties basse tension et haute tension, et est venu régler son sort à cette pauvre résistance. Grâce à D101 qui résiste à 400V, la surtension n'a cependant pas atteint le transistor Q101, d'ailleurs R101 est normale.
Par contre le fil 7 du câble est le tachymètre du moteur, et la surtension pourrait avoir atteint cette partie du moteur aussi. Il faudra donc vérifier R106 (2400 ohms) et la LED de l'optocoupleur PQ102 (en mode "test de diode, mettre le fil rouge du multimètre sur la broche entourée et le fil noir sur sa voisine : vous devez lire entre 1000 et 1400).
Pour agrandir l'image, cliquez dessus.
07 novembre 2020 à 01:50
Réponse 8 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Bonjour Dom-Aom, par hasard vous n'habitez pas dans la région parisienne ?
Je vous aurais donné le job pour me dépanner.
Je vous aurais donné le job pour me dépanner.
07 novembre 2020 à 09:39
Réponse 9 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
J'habite en IDF, mais d'une part je ne peux pas vous dépanner totalement, il faut déjà que vous trouviez un moteur neuf ou en bon état, et d'autre part les quelques tests cités plus hauts sont très simples à faire, courant coupé. Si vous n'avez pas de multimètre ni de fer à souder, demandez à quelqu'un de votre entourage.
07 novembre 2020 à 12:11
Réponse 10 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
OK ça marche, je viens de déposer la carte, je vais faire tous les tests tranquillement.
Merci pour votre aide.
Merci pour votre aide.
07 novembre 2020 à 13:40
Réponse 11 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
J'ai déposé le moteur et là je découvre que la connexion au niveau du moteur est cramé.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
07 novembre 2020 à 17:39
Réponse 12 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Alors ouvrez le moteur pour voir si le problème affecte uniquement l'entrée du câble ou si la carte interne est aussi brûlée. Si le problème est cantonné à l'entrée, le moteur pourrait être récupérable, mais il y a tout de même assez peu de chances que ce soit le cas. Postez 1 ou 2 photos.
07 novembre 2020 à 19:03
Réponse 13 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Bonjour. OK demain j'essaierai d'ouvrir le moteur pour vérifier.
Voilà les tests que j'ai faits :
R101=3570
R106=2 350
PQ102=1513
Voilà les tests que j'ai faits :
R101=3570
R106=2 350
PQ102=1513
08 novembre 2020 à 22:04
Réponse 14 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Impossible d'ouvrir le moteur.
09 novembre 2020 à 16:23
Réponse 15 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Sur votre photo en réponse 11, on voit un capot métallique. Il doit pouvoir sauter en utilisant 3 ou 4 tournevis plats qui forcent du même côté du pourtour, maniés par autant de mains... Attention aux blessures...
09 novembre 2020 à 19:01
Réponse 16 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
C'est juste une plaque fixée par 2 vis. Mais pas d'accès à l'intérieur du moteur.
Et pour la R102 je trouve que des 3,3k.ohms en 1w, c'est bon ou pas ?
Vous n'avez pas un site fiable pour commander les composants, car pas de magasin d'électronique vers chez moi.
Et pour la R102 je trouve que des 3,3k.ohms en 1w, c'est bon ou pas ?
Vous n'avez pas un site fiable pour commander les composants, car pas de magasin d'électronique vers chez moi.
09 novembre 2020 à 20:55
Réponse 17 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Bonjour.
3300 au lieu de 3000, ça ira. Pareil pour 1W au lieu de 0.5. Comme sites fiables, conrad.fr ou rs-particuliers (choisir d'abord sur fr.rs-online.com). Si vous avez un vieil appareil électronique, en panne ou prêt à jeter, vous devriez pouvoir trouver votre bonheur dedans. 3300 = orange orange rouge or.
Pour votre moteur, essayez de "dépiauter" prudemment au cutter la zone roussie, avec un peu de chance l'électronique pourrait être intacte...
3300 au lieu de 3000, ça ira. Pareil pour 1W au lieu de 0.5. Comme sites fiables, conrad.fr ou rs-particuliers (choisir d'abord sur fr.rs-online.com). Si vous avez un vieil appareil électronique, en panne ou prêt à jeter, vous devriez pouvoir trouver votre bonheur dedans. 3300 = orange orange rouge or.
Pour votre moteur, essayez de "dépiauter" prudemment au cutter la zone roussie, avec un peu de chance l'électronique pourrait être intacte...
10 novembre 2020 à 12:22
Réponse 18 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Bonjour.
OK je vais voir ce que je peux trouver comme composants à la maison.
Et je vais essayer pour le moteur.
Merci beaucoup pour votre aide.
OK je vais voir ce que je peux trouver comme composants à la maison.
Et je vais essayer pour le moteur.
Merci beaucoup pour votre aide.
10 novembre 2020 à 12:50
Réponse 19 du forum dépannage climatisation
Problème pompe à chaleur Hitachi Ram90qh5
Bonsoir.
Je vous remercie pour tous les conseils, grâce à vous j'ai réussi à réparer ma pompe à chaleur.
Changement de la résistance et du fusible sur la carte, remplacement du moteur.
Merci encore pour votre aide.
Je vous remercie pour tous les conseils, grâce à vous j'ai réussi à réparer ma pompe à chaleur.
Changement de la résistance et du fusible sur la carte, remplacement du moteur.
Merci encore pour votre aide.
20 novembre 2020 à 18:47
