Bonjour, peut-être est-ce le mode automatique (A) qui alterne chaud et froid ?
Si oui, essayez le mode chauffage seul (pictogramme soleil).

Bonjour, F1 ?

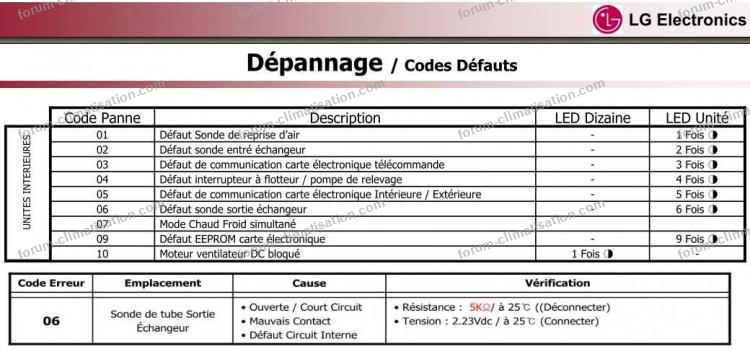

Voici les seuls codes que je trouve.

Pour agrandir l'image, cliquez dessus.

Bonjour, je ne connais pas cette clim.
Ne sachant pas à quoi sert ce connecteur (où vont ses fils ?), quel est le code d'erreur affiché ?

Bonjour, une clim mobile monobloc ou bi-bloc ?
Oui, en été une clim assèche car elle condense, êtes-vous dans l'hémisphère sud ?

Bonjour,
Ces phases de frais pourraient correspondre au dégivrage nécessaire du groupe extérieur ?
A confirmer par la présence de givre, de visu.

Pour plus de détails.

Pour agrandir l'image, cliquez dessus.

Donc déjà vérifier l'état du ou des filtres.

Bonjour,

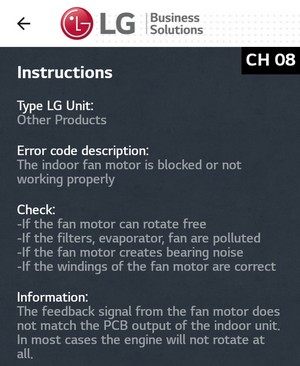

3 possibilités selon le type de la clim (d'après mon appli LG service AS).
Si ce n'est ni une Therma-V, ni une multi-V, il s'agit du ventilateur intérieur.
Il est écrit qu'il est bloqué ou fonctionne mal.

Bonsoir,
La commande du PSWMOZ3 est passée, je devrais l'avoir pour Noël.
Compatible ou pas avec ma clim ? Ce sera la surprise.

Bonsoir,
Bien noté que votre arrivée est en tri, que votre clim est raccordée en mono et que les 200 VA affichés le sont avec la seule clim en service, et ce sur les 3 phases.

Effectivement j'avais lu sur ce forum l'existence d'une résistance de réchauffage de l'huile du compresseur. Cette résistance n'était visiblement pas en chauffe lors de ma mesure, clim en veille.

Bonsoir,

Le ventilo se remet à tourner, super !
On dirait que c'est bien l'entrée de sécurité Idc qui inhibe le contrôleur, et donc la ventilation.
Le shunt de mesure du courant moteur ayant une résistance très faible, il ne devrait pas être perturbé par la mesure...

A ce stade, je pense que le schéma entre Idc et l'IPM doit être recherché et vérifié.

Pour Starlight, la conso en veille de 200 VA affichée par le Linky pourrait-elle provenir d'autres consommateurs ?

3) avec un vrai appareil de mesure :
231.0 V rms
0,2 A rms
14,6W
-23,1VAR
39,4VA

En veille :
0,0 W
0,0VAR
0,0 VA

Conclusion : la mesure de courant par LG Diagnosis semble correcte.

Bonjour,

Citation :
je pense que je n'obtiendrai aucune modification de la fourniture de courant via Enedis. Les voltages constatés sont de : 202, 206, 207 volts.

Heu, 230x09 = 207.
Si on doit nous fournir au moins 230 -10%, peut-être faut-il faire une demande ?

Bonjour, pour Starlight, pour comparer avec ma clim LG en mode ventilation, fan 1/5 :
1) L'UI affiche les kW en appuyant 3s sur le bouton ENERGY CTRL, résultat :

Citation :
0,0

2) Sur l'appli LG Diagnosis, fan sur 1/5 :

Citation :
Operation mode : Fan
Fan speed : Low
Input voltage = 232V
Input Current = 0,2A

Ça donnerait environ 50 VA.
3) Avec un vrai appareil de mesure : à faire...

Bonsoir,

Citation :
La carte est réparable pour 145 euros HT. La panne se produit généralement après une coupure de courant.

N'ayant pas d'expérience, je m'interroge juste : si vous avez fait déjà réparer, quelle était la panne ? (Le but étant de savoir ce qui a lâché pour essayer de prévenir).

Bonsoir,
Pour Romathle, votre PAC des chambres étant surdimensionnée, faut faire avec...

En chauffage, les volets vers le bas permettent d'allonger le trajet de retour d'air vers l'UI.
Je serais d'avis de couper en absence et de remettre juste le temps nécessaire avant le retour, pour charger le chauffage sur une période réduite et donc augmenter ses cycles.

Bonsoir,
Perso je ne cherche plus les pistes visuellement, surtout quand une vue qui baisse...
En cas de besoin, je ne fais que "sonner" les broches probables jusqu'à ce que le multi bipe, c'est assez rapide.
Une éventuelle confirmation visuelle vient seulement après.
Je repère ainsi souvent des points de mesure plus accessibles que les broches trop proches de circuits CMS.

Bonsoir,

Citation :
Hier soir 22h00, j'ai demandé l'aide au SAV Gree par mail, ce matin samedi, 9h09 j'ai reçu la réponse suivante en attendant la réouverture de lundi : [...] voici un petit tutoriel.
Essai effectué et... ça marche [...]]

Peut-être mettre ce petit tuto (ou le lien) ici, il pourrait servir à d'autres, merci.

Pour la broche Xout (19), mieux vaut juste utiliser une sonde d'oscillo (pos 1:10), pour ne pas trop perturber l'oscillateur, donc sans rien brancher "à demeure".
A+

Bonsoir,
Avec le datasheet du contrôleur 6539, ça devrait le faire.
Faudrait vérifier que le contrôleur :
- a bien une clock sur Xout (19)
- n'est pas bloqué par un niveau haut sur Idc (3) ou par un niveau bas sur Res (22)
- reçoit une consigne (0-5V) de modulation sur Ve (27)

Bonne manip.

Bonsoir,
Comme je le disais (Q5708 rep12) j'ai constaté l'apparition de givre sur mon UE.
Après vérification sur Infoclimat, il faisait
Text= 1° environ
Point de rosé= 1°
Humidité= 99%

Citation :
Elle a été montée par un professionnel de la clim, j'ose espérer qu'il a fait ce que vous mentionnez, peut-on le vérifier ?

Si la traversée de mur se fait sous l'UI, il suffit d'ouvrir le capot du bas comme sur cette vidéo à 1:00.
https://youtu.be/I0NylSv4Pwg?t=60

Ce temps correspond au démarrage de l'UE (observation visuelle du démarrage du chauffage ces matins avec une température extérieur positive de quelques degrés)
- l'UI ouvre son volet en grand, le referme presque complétement et attend...
- l'UE ventile immédiatement en augmentant la vitesse par palier (je n'arrive pas à distinguer le bruit du compresseur)
- au bout d'un certain temps j'entends nettement le sifflement d'un variateur de l'UE
- après 120s ( à quelques secondes près), l'UI ouvre son volet en position programmée, la chaleur arrive alors très progressivement.

Avec une humidité importante dehors (nombreuses goutes de rosée) les ailettes de l'UE se bouchent assez rapidement de givre (visible par endroits sur le coté, pas regardé derrière).

Bon, sans outil d'enregistrement, quelle galère pour découvrir ce fonctionnement :-(

Bonsoir,
Dans l'attente d'un outil, j'observe le fonctionnement de mon monosplit LG au grès de ses mises en marche.

Après une quinzaine de jours d'inutilisation, j'ai mis un petit coup de chauffage ce matin (Ext=4,5° Consigne= 22° Ambiante=18,8° Fan=3/5 )

Surprise, l'UI s'est entre-ouverte pendant de longues minutes sans ventiler ?! Après m'être rendu compte de ce délai, je suis sorti voir l'UE qui était au repos et là elle s'est mise à souffler du froid.

Question : à quoi correspond ce "long" délai avant chauffage ?
Est-ce le temps de chauffe du compresseur par sa résistance ?
Cordialement.

Bonsoir, sous toutes réserves.

Pour agrandir l'image, cliquez dessus.

Page 19 §10 : Alarmes de la PAC : pour effacer les alarmes appuyer...

Pour Stan, un lien vers votre notice serait le bienvenu afin de faciliter l'aide.

Si c'est cette PAC (?) Notice installation Winverter
Page 22: E3 => Coupure du thermostat de sécu ou mauvaise connexion => Vérifier la circulation d’eau sur l’échangeur, thermostat à remplacer.
Et donc ?

Bonjour, il faudrait plus de précisions pour faciliter les réponses.
Cet été je me suis posé la même question mais principalement pour rafraichir lors des canicules à venir (question 5584).

Avez-vous fait faire des devis ? Quel conseils donnent les installateurs ?

Bonjour,

Citation :
J'avais pris ça en grande surface de bricolage, marque Zibro et les deux cartes mères HS.

Leroi distribue désormais du Mitsu.
Bon je trouve que les problèmes de cartes électroniques sont courants sur le forum et toutes les marques sont touchées.
Cordialement.

@Titinuts, au temps pour moi, Daikin autorise de placer le split jusqu’à 3cm du plafond. Sur la mienne l'air est aspiré côté plafond, d'où la distance minimale à respecter plus grande.
Faudrait placer un thermomètre vers l'entrée d'air pour confirmer les 26 affichés.

Je suis d'accord avec AAC et Dom, si le meuble juste en dessous renvoie l'air soufflé, la clim croit que la consigne est atteinte. Peut-être que l'installateur ne pouvait pas voir le meuble lors de l'implantation de l'UI ?

Même en déportant la sonde, le delta reprise / sortie sera plus faible avec risque d'efficacité moindre.
Cordialement.

Bonjour.

Pour Titinuts, je pense que votre split est mal implanté en hauteur, 6 cm du plafond c'est trop peu.

Sur le manuel d’installation de la mienne, il est noté "maintenir un dégagement d'au moins 200mm entre le haut de l'UI et le plafond".

Bonsoir,
Je comprends que ce ne soit pas facile sans avoir l'habitude de ces manip.
Si ce condensateur n'est pas localisé, le fait de court-circuiter la résistance entourée en bleu (R096 ?) fera le même effet.

Si vous retournez la carte pour réparation, vous pourriez la prendre en photo avant pour voir les changements effectués à son retour, à moins qu'ils pratiquent l'échange standard et réparent la vôtre pour le suivant.

Pour agrandir l'image, cliquez dessus.

Bonsoir,
Le ventilo s'est remis à tourner. La panne franche a donc disparu.

1) Pas de message d'erreur P22 avec CNO3 débranché ? Le rebranchement du câble semble montrer que le contrôleur a une info de position correcte.

2) Resterait le cas de la surcharge moteur à écarter. Pour cela je propose de bloquer le signal de défaut Idc pour voir si le ventilateur s'arrête encore au même stade et avec le défaut P22.

Le blocage du défaut peut se faire en forçant à la masse le signal Idc. Il faudrait localiser le condo entouré ci-dessous et le court-circuiter le temps du test.
** Vous devez être connecté en tant que membre pour voir ce document **

Bonsoir, bien noté ces précisions.
Cordialement.

Demande faite à LG France Pro LG France Pro, voici leur réponse :

Citation :
Le module PLGMVW100 est au catalogue chez les fournisseurs.
Le module PSWMOZ3 n'est pas référencé.

Pour info ils m'ont informé de l’existence de l'appli LG Service AE :
LG Service AE
Cette appli semble être un guide de maintenance mais ne permettrait pas de monitorer un fonctionnement.

Bonjour,

Déjà bravo pour la clarté de vos réponses, un plaisir d'essayer d'avancer ainsi.

L'oscillo est un plus mais on peut déjà faire beaucoup avec un simple multimètre. Pour évaluer la "propreté" des tensions d'alim DC, il suffit de mesurer en AC, plus la tension est faible, moins l'ondulation est importante, plus la tension est continue (propre). Si le voltmètre est bas de gamme (bande passante réduite), il ne permettra pas de "voir" les parasites hautes fréquences, mais bon...

Donc bien vérifier le 5V sur le connecteur CN03.
Faudrait ensuite sonner les 3 autres fils pour voir s'ils vont ou pas sur IC11 (un simple buffer logique, OK) et sur quelles broches ?

Citation :
Hier j'avais un doute sur la diode D047 (voir position sur fichier joint), je trouvais 0 Ohms dans les 2 sens entre ses pattes, je l'ai dessoudée pour la tester : les jonctions sont bonnes. Je ne comprend pas son rôle. Elle est en parallèle avec un composant (sucre blanc) repéré R096 qui à une valeur de 0,39 Ohms ?. La diode et cette "résistance" pontent le 0V (GND) et la patte de sortie du bas de l'IPM.

On voit cette résistance sur le schéma d'application de IC8 page 16. Elle permet de transformer le courant de l'IPM en tension, tension qui est mesurée par IC8 pour détecter justement si la ventilo force.
La diode permet de limiter cette tension. Pour tester cette diode, il faut dessouder une de ses pattes.

Bonsoir,
Quelle est la référence de IC11 ?
OK pour IC8 => TB6539FG :
https://www.digchip.com/datasheets/download_datasheet.php?id=1701856&part-number=TB6539FG

Citation :
J'ai trouvé sur le net une entreprise qui fait le dépannage de ce type de matériel au composant. Ils ont un forfait de 70 euros pour la recherche de panne et l'établissement d'un devis de réparation + Frais d'envois.
Je me demande s'il ne serait pas plus raisonnable de procéder comme cela ?

Ça me semble correct, mais il y a un risque de perdre 70€ + port et de ne pas savoir ce que la carte va subir.
Perso j’essaierais de cerner un peu mieux la panne.

1) Un test à faire : essayer de démarrer sans raccorder le câble 5 conducteurs (donc sans capteur position ventilo) => toujours erreur P22 ?
2) Juste pour confirmer, vous avez sonné les 5 fils du câble, RAS ? Pas de broches douteuses sur les connecteurs ?
3) Pouvez-vous identifier (pistes un peu plus grosses) les 2 broches d'alim sur son connecteur CN03 ? Quelle tension mesurée ? Semble-t-elle propre ?

Bonjour,
Pour Adel, je n'ai pas compris quelle(s) particularité(s) technologique(s) augmente(nt) le risque de fuites sur une clim de voiture par rapport à une clim de maison.
Merci pour vos éclaircissements.
Cordialement.

Comment expliquer toutes ces pannes au début de la saison de chauffe ?
Je pense par exemple à cette question en cours :

Citation :
J'ai redémarré ma PAC Air/Eau cette semaine après l'arrêt estival annuel.
Le démarrage s'est effectué normalement, mes radiateurs commençaient à monter en température.
Je me suis absenté 2 heures et à mon retour les radiateurs étaient froids.
La platine de commande située près de l'Unité Intérieure m'annonçait le code erreur P22 (Défaut de fonctionnement du ventilateur extérieur).

Pour moi c'est comme le corps humain qui est fait pour être en mouvement, si on s'arrête trop, le redémarrage est douloureux voire impossible. Et quand bien on remet en cause l'analogie, il vaut mieux se rendre compte d'une panne quand la saison n'est pas encore démarrée et donc qu'il n'y a pas d'urgence, que les techniciens ne sont pas encore débordés, je pense.

Cordialement.

Voici par exemple le datasheet d'un Inverter Power Module :
https://www.onsemi.com/pub/Collateral/AND9390-D.PDF

P. S. : j'ai retrouvé la question 170 qui traite un peu de l'inverter avec un début d'explications de Dom :
http://www.forum-climatisation.com/questions-forum-climatisation-depannage-problème-clim-daikin-code-panne-u2.html

Bonjour,
Je découvre l'électronique de commande de ce ventilateur.
Y a-t-il des références marquées sur les circuits IC8, IC11 et IC... (le gros circuit à côté du connecteur CN04) ?
Ces références permettraient éventuellement de retrouver leur datasheet et de savoir quels sont les signaux importants à vérifier et notamment les alimentations.

Citation :
Sur le moteur du ventilateur il y a 2 liaisons : 1 alimentation (3 fils) connectée sur CN004 de la carte PCB et 1 liaison 5 fils de couleurs différentes connectée sur CON003 de la carte PCB. A quoi sert cette liaison ?

Les 5 fils devraient être ceux d'un codeur incrémental (+, -, voie A, voie B, et Z).
Le message "Défaut contrôle positionnement détecté" peut provenir d'un problème du codeur.

Citation :
Pour rappel le code erreur P22 serait : "Défaut moteur ventilateur extérieur, Protection du circuit inverter activée ou bloquée sur moteur ventilateur extérieur" en effet il y a 2 câbles allant sur le moteur DC du ventilateur connectés sur carte PCB (CN003 et CN004: alim. moteur)
Contrôles proposés par le manuel utilisateur :
1) "Défaut contrôle positionnement détecté"
2) "Circuit de protection de surcharge en surintensité du moteur ventilateur extérieur activée : - Contrôler la platine électronique extérieure. - Se référer à la méthode de contrôle du ventilateur extérieur".

Tout est dit dans cet extrait.
Le problème est de savoir s'il s'agit ou du problème lui-même ou d'une conséquence d'un autre problème sans message d'erreur (genre condensateur HS donc mauvaise alimentation ou filtrage et le P22 serait le premier dans la liste des faux-défauts relevés).
Dans tous les cas, je pense que l'automate est conçu pour ne pas poursuivre les phases normales de démarrage, d'où l'arrêt du compresseur.

Cordialement.

Bonjour, il semble y avoir incohérence entre le "Défaut de fonctionnement du ventilateur extérieur" et le 1) de votre CR.

Est-ce que ce message d'erreur est valide ? Supposons que oui.

a) vérifier que le ventilateur UE tourne librement à la main.
b) vérifier son câblage à la carte électronique.
c) vérifier sa résistance (je ne sais qu'elle doit être la plage normale).

Cordialement.

Bonjour,
La notice d'utilisation doit se borner à expliquer la télécommande et le changement de filtre, par contre la notice d'installation doit quant à elle préciser comment effectuer le montage et le raccordement.

Bonjour,
@JM, outre le classique "la télécommande est mal pointée vers l'UI ou ses piles sont usées", la notice Airton recommande également pour la télécommande de "retirer ses piles et de les remettre en place".
Cordialement.

La marque d'un condensateur n'a pas d'importance, ce qui compte le plus:
- sa capacité : 0,22 uF
- sa tenue en tension 250 Volts ac minimum
- pour info sa technologie: MKP
