Question Forum Climatisation : Conseils puissance climatiseur gainable

climhw
Membre inscrit
climhw
10 messages
Bonjour.

Ayant une surface de 35 m3, soit 3 chambres en tout à l'étage, d'une taille sensiblement identique, je souhaiterai savoir si une puissance de 3.5kW est suffisante , ou si il ne faudrait pas d'avantage de puissance.
En effet, ayant fait installer une 3.5kW gainable je trouve cela un peu léger.
Il y a une bouche de diffusion dans chaque chambre.
Petite précision les 3 chambres sont mansardées.
Maison datant des années 80.
Merci.
24 mai 2024 à 17:10
Réponse 1 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

PL
Membre inscrit
PL
13 517 messages
Bonjour, avec un calcul rapide, 2.8 kW devrait convenir.
Cependant, il faudrait bien sûr tenir compte de l'isolation, de l'exposition, etc.
Une bonne étude thermique serait nécessaire.
25 mai 2024 à 08:57
Réponse 2 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

climhw
Membre inscrit
climhw
10 messages
Bonjour.
Merci pour le retour rapide.

Pour les fenêtres elles sont quasi neuves doubles vitrages de très bonne marque.
Ensuite pour les combles ou se trouvent les gaines et l'unité, il y a un plancher en 22mm et 2 couches de laines de verre.
Cela vient d'être installé.
Par contre maison des années 1980, les tuiles sont apparentes dans les combles.
Pour la clim c'est un modèle Heiwa gainable 3.5kW.
Faut-il d'autres informations ?
Merci.
26 mai 2024 à 07:19
Réponse 3 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

Climatisation76
Membre inscrit
Climatisation76
711 messages
Bonjour,
Quelles sont les tailles des gaines de soufflage ?
Comment est dimensionnée la reprise (caisson de reprise, taille des gaines, emplacement) ?
26 mai 2024 à 11:03
Réponse 4 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

climhw
Membre inscrit
climhw
10 messages
Je n'ai pas encore vérifié le diamètre des gaines, mais j'ai mesuré celui des bouches qui font 16cm.
Il y a également une bouche de reprise à l'extérieur des chambres, dans un petit couloir, qui est ronde et fait 25cm de diamètre. On m'a indiqué que cet ensemble serait mieux adapté pour une puissance de 5 ou 7kw...
Je suis un peu déçu car bien que cela fonctionne et que la température soit fraîche, le soufflage semble faible, surtout qu'il n'y a pas encore de fortes chaleurs...
26 mai 2024 à 11:54
Réponse 5 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

PL
Membre inscrit
PL
13 517 messages
Bonjour,
Pour la non isolation des tuiles, il risque de faire très chaud ou très froid, donc attention de prendre des gaines de soufflage/reprise isolées.
Si les dimensions gaines et bouches de soufflage/reprise sont dimensionnées en M3, mettez une taille au-dessus cela évite les bruits de glissement d'air, d'où un confort non négligeable.
26 mai 2024 à 11:58
Réponse 6 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

climhw
Membre inscrit
climhw
10 messages
Pour les gaines, elles sont bien isolées. Il m'a dit qu'il prenait du très bon. J'ai vérifié, elles sont renforcées.
Pour les bouches des chambres, c'est du 16cm. Et la bouche de reprise dans le petit couloir en retrait, c'est du 25cm.
J'ai vraiment confiance en l'installateur qui est très professionnel. Il a une bonne réputation.
26 mai 2024 à 12:16
Réponse 7 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

casimir_isere
Membre inscrit
casimir_isere
346 messages
Bonjour.

Si votre crainte vient de "le soufflage est faible", vous pouvez objectiver la chose: en l'absence d'instrument de mesure, remplissez un très grand sac poubelle avec l'air soufflé (escabeau, un peu d’acrobatie et l'impression de faire le clown mais c'est pour la science...), ça devrait prendre à peine 2-3 secondes.
En vitesse max 600m3/h environ, soit 200m3/h dans chaque chambre, soit 50 litres par seconde.

Ce n'est pas sensé faire une sensation de blizzard non plus...
L'installateur a peut-être vérifié les vitesses d'air avec un anémomètre, dans ce cas il aurait détecté un problème.
Si ça ne souffle pas :
- Le filtre à l'entrée du gainable est-il sous-dimensionné ou colmaté ?
- Différence portes ouvertes ou fermées et difficulté à ouvrir les portes à cause de la pression d'air: un interstice de 2cm est-il présent sous les portes pour le retour d'air ?
- Tout l'air arrive dans une pièce ? déséquilibre des débits d'air ?
- Un tuyau s'est débranché dans les combles et l'air est perdu ?

27 mai 2024 à 07:30
Réponse 8 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

PL
Membre inscrit
PL
13 517 messages
Bonjour.

Si les gaines sont prévues pour un appareil de 7kW, là je trouve qu'on est carrément dans le double shocked?
Avez-vous les réf du gainable, ou éventuellement les débits de celui-ci.
Une bouche de reprise pour chaque chambre mises dans le couloir ? Elles sont gainées ? ou reprise en vrac avec une grille de reprise sur le faux plafond et rejoignant le gainable en reprise avec gaines isolées ?
27 mai 2024 à 10:06
Réponse 9 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

climhw
Membre inscrit
climhw
10 messages
Bonjour.

Je me suis mal exprimé, l'installateur m'a indiqué que les bouches et gaines seraient de diamètres plus grands si l'appareil était plus puissant, avec des pièces plus grandes.
Dans l'état actuel, cela semble être cohérent.
Le modèle gainable Heiwa 3.5kW HP2GIS35-V1 n'a pas une grille de reprise dans le couloir, mais une bouche unique de 25cm avec une gaine isolée.
Il semble y avoir un léger débit d'air plus faible dans la pièce la plus éloignée.
Pour les mesures, en mode max turbo, le débit est de 600 m3/h et en mode mini, il est de 400 m3/h...
28 mai 2024 à 00:40
Réponse 10 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

Climatisation76
Membre inscrit
Climatisation76
711 messages
Bonjour.
Envoyez nous une photo de la bouche de reprise car en générale ce sont plutôt des caissons de reprise que l'on utilise, je me demande donc si cette fameuse bouche ne bride pas le débit de reprise et donc le débit de soufflage.
28 mai 2024 à 17:01
Réponse 11 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

climhw
Membre inscrit
climhw
10 messages

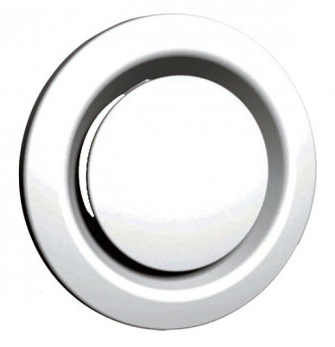

Bouche d'extraction en 25.

bouche d'extraction en 25

29 mai 2024 à 16:26
Réponse 12 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

PL
Membre inscrit
PL
13 517 messages
Bonjour.

Effectivement, une seule bouche de reprise si gainée sur plusieurs mètres celle-ci peut brider le débit d'air, si vous le pouvez la débrancher au niveau de votre gainable, et si le filtre est sale le nettoyer. Faire un essai.

De plus pour la puissance sur un maxi de 600m3/h je trouve cela un peu juste, et je ne connais pas du tout cette marque certainement chinoise et pas chère.
En reprenant 16 cm de D de gaine en soufflage = trop petit
Une seule gaine de reprise de D 25cm de D insuffisant. Voir les longueurs des gaines.
Votre installateur est t-il frigoriste ?
29 mai 2024 à 16:57
Réponse 13 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

climhw
Membre inscrit
climhw
10 messages
Bonjour.

Il est spécialisé dans la climatisation, le chauffage et les ballons thermodynamiques.
Il a fonctionné très peu depuis 2 mois.
Pour la gaine de reprise avec une bouche de 25cm, il y a environ 2m50 jusqu'à l'unité suspendue intérieure.
Je suis dans l'impasse...
29 mai 2024 à 18:14
Réponse 14 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

Climatisation76
Membre inscrit
Climatisation76
711 messages
Bonjour.

La bouche installé ne convient pas pour la reprise.
Essayer d'enlever la partie centrale en la devisant le débit devrait être meilleur.
L'installateur à t'il installer des contrôleurs de débit réglable dans les gaines de soufflage afin d'équilibrer le réseau aéraulique.
Les bouches de soufflages sont elles posés à l'opposer de la porte des chambres pour que le flux d'air soit croisé ?
29 mai 2024 à 21:02
Réponse 15 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

climhw
Membre inscrit
climhw
10 messages
Bonjour.

J'ai essayé en enlevant la partie centrale, je ne remarque pas de différence.
Il n'a rien installé à l'intérieur des gaines.
Pour les bouches des chambres, une est installée vers le fond de la pièce, loin de la porte, les deux autres plutôt au milieu.
30 mai 2024 à 12:43
Réponse 16 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

casimir_isere
Membre inscrit
casimir_isere
346 messages
Bonjour.

Selon moi 600m3/h pour un gainable de 3.5kW n'est pas totalement aberrant mais c'est effectivement la spécification technique selon la doc, reste à savoir si vous obtenez ce débit en réalité. Le mien est à 650m3/h max d'après la doc pour une taille 12kBtu/h (3.5kW froid), et à 500m3/h il est déjà largement suffisant chez moi.

C'est très bizarre en effet cette bouche d'aspiration.
C'est une bouche de VMC ça... Vous devriez voir une nette différence en retirant la partie centrale.
Normalement sur un gainable il y a un filtre très facilement accessible qu'il faut changer ou nettoyer au moins tous les ans. Visiblement il est dans les combles.
Est-il accessible ? Qui va faire l'entretien du filtre ?
30 mai 2024 à 17:24
Réponse 17 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

climhw
Membre inscrit
climhw
10 messages
Bonjour.

Le filtre est au niveau de l'unité intérieur.
C'est prévu que l'installateur s'occupe de l'entretien.
Effectivement c'est comme une bouche de VMC (25mm) et non une grille de reprise.
Les 3 autres bouches des chambres sont pareils sauf en 16mm.
Et la oui, ces dernières en 16mm il y a une différence lorsque j'enlève la partie vissée du milieu, le débit devient correct...
31 mai 2024 à 06:05
Réponse 18 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

casimir_isere
Membre inscrit
casimir_isere
346 messages
Ah, ben voilà biggrin
Ces bouches ne sont pas du tout des bouches de reprise et de soufflage pour de la clim.

Voilà à quoi ressemble une bouche classique de soufflage :

bouche de soufflage

La section de passage est comparable à celle du tuyau qui arrive, et il peut y avoir un volet de réglage de débit à l'intérieur pour équilibrer entre les pièces.

Je peux vous dire que chez moi aussi, l'installateur s'est planté sur la taille des bouches de reprises, nettement trop petites en surface dans son installation initiale. Visiblement, ils n'ont pas tous l'habitude d'installer des systèmes gainables.
31 mai 2024 à 11:08
Réponse 19 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

Climatisation76
Membre inscrit
Climatisation76
711 messages
Bonjour.

Au moins vous savez que le problème est bien celui des bouches.
Vous n'avez plus qu'à voir avec l'installateur pour qu'il modifie l'installation à sa charge.
31 mai 2024 à 13:10
Réponse 20 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

climhw
Membre inscrit
climhw
10 messages
Bonjour.

En faite pour résumer.
J'ai 3 bouches de diffusion une pour chaque chambre en 16mm et 1 bouche de type VMC de reprise 25mm...
Remplacer la bouche de type de reprise par un modèle grille comme sur la photo suffira ?
Merci.
31 mai 2024 à 14:57
Réponse 21 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

Climatisation76
Membre inscrit
Climatisation76
711 messages
Bonjour.

Dans votre situation je changerai toutes les bouches par des bouches comme proposé par casimir.
Mais de toutes façons cela aurait dû être effectué par l'installateur donc voyez avec lui.
31 mai 2024 à 17:35
Réponse 22 forum climatisation climatiseurs

Conseils puissance climatiseur gainable

Climtout
Membre inscrit
Climtout
95 messages
Je ne connais pas votre installateur mais vraisemblablement il ne maitrise pas le gainable.

Vérifiez bien les points suivants :
La qualité des gaines: faites nous une photo parce qu'une gaine renforcée n'est forcement pas une gaine isolée.
Le diamètre des gaines: 160 c'est le mini.
Le cheminement des gaines: pas de pliure, d'écrasements etc
La présence du filtre, quand je lis : "Le filtre est au niveau de l'unité intérieur.
C'est prévu que l'installateur s'occupe de l'entretien."
Ça sent l'installateur qui n'a pas posé de filtre sur le circuit, vu qu'il est le seul pro à intervenir dessus vous n'aurez jamais de retour les première années.
Conséquence : Votre installation tournera de plus en plus mal jusqu'à la fin de garantie et lorsque vous apercevrez que l'échangeur de l'ui est encrassé à cause de l'absence du filtre il sera trop tard. Vu que vous allez changer les bouches c'est le moment de mettre une bouche (certes plus grande) d'aspiration avec un filtre adéquate.
Bon courage.
03 juin 2024 à 11:28
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.

Questions apparentées dans le forum Climatisation

  • 1. Calculer puissance climatiseur
    N°2 : Bonjour, Je prévois d'installer pour l'été prochain une climatisation dans un bureau d'environ 20 m² (2,70m de hauteur sous plafond). Comment faire pour calculer la puissance nécessaire du climatiseur ? Merci.
  • 2. Panne climatiseur Airton après coupures d’électricité répétées
    N°3854 : Bonjour, Problèmes climatiseur Airton H2SM - (9+12) RH03/R2 (DB) réf 405599 J'en viens à poster sur le forum car je ne sais plus quoi faire. Tout a commencé après des coupures/retour d’électricité répétées il y a...
  • 3. Retour d'expérience performance clim réversible Mitsubishi hyper-heating
    N°1948 : Bonjour, J'ai fait installer en février un climatiseur réversible Mitsubishi MUZ-FH35VEHZ. C'est un mono-split hyper-heating. En ingénieur curieux, j'ai posé des sondes de température un peu partout et un compteur...
  • 4. Section Alimentation climatiseur 6,8 kW
    N°30 : Bonjour, Pour une climatisation de 6,8 kW, quelle section électrique dois-je mettre pour l'alimentation ? Merci pour vos conseils.
  • 5. Puissance électrique pour un climatiseur LG 18000 BTU
    N°2872 : Bonjour, J'ai acheté récemment un climatiseur LG 18000 BTU. J'ai un disjoncteur de 15A = 3 KVA. Ces derniers jours il marchait bien mais hier soir dés qu'il marche un bout de temps, le disjoncteur est éjecté. A titre...
  • 6. Avis climatiseur Unico fiabilité performances sérieux du SAV
    N°2116 : Bonjour, Connaissez-vous les climatiseurs Unico, fiabilité, performances réelles, bruit de fonctionnement réel, sérieux du SAV. J'habite une copropriété sans possibilité d’installation d'un groupe extérieur....
  • 7. Liaison climatiseur tirage au vide est-il indispensable
    N°2652 : Bonjour, Venant de me procurer le climatiseur Airton H07C4 sans le raccordement des deux unités (extérieur et intérieur), comptant mettre presque dos à dos les deux unités (un dans la salle à manger l'autre à l'extérieur...
  • 8. Explications schéma unité extérieure inverter
    N°2717 : Bonjour. En cours de réparation sur une climatisation AUX Inverter ASW-H14A4 / SAR1DI je m'interroge sur l'interaction entre les 4 différentes cartes présentes dans l'unité extérieure. Le schéma en PJ est froissé, mais...
  • 9. Problème puissance climatiseur Mitsubishi MXZ-4F72VF
    N°6289 : Bonjour. Cela fait un an que j’ai mon installation qui est composée : D’une unité extérieure Mitsubishi MXZ-4F72VF reliée à 3 MSZ-AP20VF et 1 MSZ-AP35VG, dans un appartement de 80m² qui a 3 ans et est très bien...
  • 10. Conseils puissance chauffage clim réversible
    N°5681 : Bonjour. Chauffage réversible inverter 3,5 kW ou 5 kW pour 43 m². Sauf erreur de ma part, je présume qu'un appareil de 5 kW chauffera beaucoup plus vite une pièce de 43 m² qu'un de 3,5 kW. Question : une fois la pièce...
>>> Résultats suivants pour : Conseils puissance climatiseur gainable >>>



information Informations sur le forum Climatisation information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
