Question Forum Climatisation : Schéma électrique clim Daikin

EREM
Membre inscrit
EREM
3 messages
Bonjour.

Je demande de l'aide afin d'installer une clim Daikin 3MXM52M + 3 unités intérieures FTXM20M.
J'ai besoin de savoir si je dois alimenter à partir du tableau électrique les 3 unités intérieures et le groupe 3MXM52M ; Je sais qu'il doit y avoir une liaison d'un câble à 4 fils entre chacune des unités et le groupe extérieur.
Merci pour votre réponse.
Cordialement.
13 avril 2021 à 17:24
Réponse 1 d'un contributeur du forum-climatisation

Schéma électrique clim Daikin

Dom-Aom
Membre inscrit
Dom-Aom
8 039 messages
Bonjour.

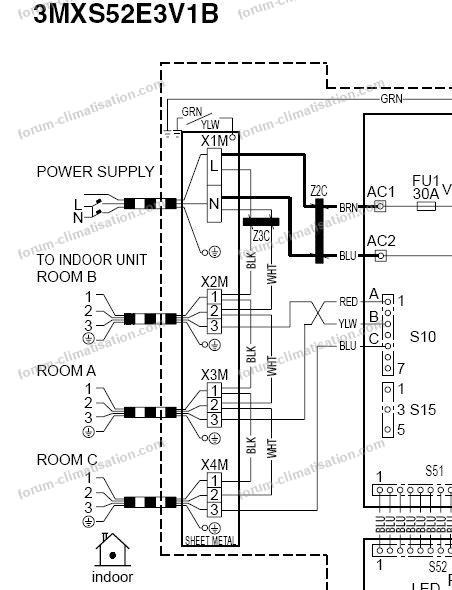

Sur un multi, on alimente uniquement l'UE, et de là partent les alimentations des 3 UI. Ci dessous, le schéma d'un autre multi Daikin, proche du vôtre.

Pour agrandir l'image, cliquez dessus.
connexion Daikin

14 avril 2021 à 09:42
Réponse 2 d'un contributeur du forum-climatisation

Schéma électrique clim Daikin

PL
Membre inscrit
PL
13 524 messages
Bonjour.
Sur ce type de matériel, il n'est pas nécessaire d'alimenter chaque UI, schéma joint de la part de Dom-Aom, 1 et neutre et phase le 3 sert de Com en UE et UI.
14 avril 2021 à 13:26
Réponse 3 d'un contributeur du forum-climatisation

Schéma électrique clim Daikin

EREM
Membre inscrit
EREM
3 messages
Bonjour.
Je tenais à remercier Dom Aom.
J'ai une autre question : Pour le calibrage au niveau du tableau électrique, faut-il un différentiel du type A ou AC : 63, 40 A - 30 mA seul pour la clim ou sur la lignée des disjoncteurs divisionnaires des circuits de l'appartement ou ajouter un divisionnaire qui correspond à la puissance de l'UE (puissance frigorifique : 5.2kW - puissance calorifique : 6.8 kW).
Remerciements anticipés pour la réponse.
Cordialement.
14 avril 2021 à 15:09
Réponse 4 d'un contributeur du forum-climatisation

Schéma électrique clim Daikin

Dom-Aom
Membre inscrit
Dom-Aom
8 039 messages
Bonjour.

Une clim doit normalement avoir un disjoncteur pour elle seule. Quant à la puissance, une clim inverter peut consommer jusqu'à la moitié de sa puissance restituée dans des circonstances exceptionnelles (très grands froids, ou premières minutes de fonctionnement à froid). Autrement dit une clim de 6.8 kW ne demandera normalement jamais plus de 3.4 kW, soit 15A. En régime de croisière, la puissance tirée du secteur est la puissance calorifique divisée par le COP (entre 3 et 4).

Cordialement, Dom.
15 avril 2021 à 10:25
Réponse 5 d'un contributeur du forum-climatisation

Schéma électrique clim Daikin

EREM
Membre inscrit
EREM
3 messages
Merci infiniment à Dom-Aom pour son dévouement.
Cordialement.
16 avril 2021 à 19:02
