Bonjour à tous.
Premièrement merci pour votre forum qui m'a permis de me dépanner au niveau des soucis de l'IGBT de la carte du groupe extérieur.
Voilà mon souci, dernièrement je change l'IGBT sur mon second groupe extérieur.
Un orage arrive, des microcoupures et... plus rien.
Je décide de changer à nouveau l'IGBT et là rien.
En regardant dans l'environnement du groupe extérieur, je m'aperçois que le transformateur a "fondu", ça a perlé au niveau des fils sortant du transformateur.
J'en commande un nouveau, je change l'IGBT et je remets l'alimentation.
A l'enclenchement du disjoncteur j'entends un petit click au niveau du transfo mais toujours rien....
Pour info, la led POWER ne s'allume pas...
Merci par avance pour votre aide.
Bon dimanche à tous.
seb
Premièrement merci pour votre forum qui m'a permis de me dépanner au niveau des soucis de l'IGBT de la carte du groupe extérieur.
Voilà mon souci, dernièrement je change l'IGBT sur mon second groupe extérieur.
Un orage arrive, des microcoupures et... plus rien.
Je décide de changer à nouveau l'IGBT et là rien.
En regardant dans l'environnement du groupe extérieur, je m'aperçois que le transformateur a "fondu", ça a perlé au niveau des fils sortant du transformateur.
J'en commande un nouveau, je change l'IGBT et je remets l'alimentation.
A l'enclenchement du disjoncteur j'entends un petit click au niveau du transfo mais toujours rien....
Pour info, la led POWER ne s'allume pas...
Merci par avance pour votre aide.
Bon dimanche à tous.
seb
07 juin 2020 à 17:51
Réponse 1 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour.
Qu'est-ce que vous appelez transformateur? La grosse bobine qui fait 3 kg, ou le petit transfo jaune de l'alim à découpage? Pour cette dernière hypothèse, je vous trouve "léger" de croire que le fait de changer le transfo va résoudre le problème! Quand du cuivre fond, il y autre chose qui dérouille en même temps... Le TNY est bien placé, entre autres.
Une photo du mort?...
Qu'est-ce que vous appelez transformateur? La grosse bobine qui fait 3 kg, ou le petit transfo jaune de l'alim à découpage? Pour cette dernière hypothèse, je vous trouve "léger" de croire que le fait de changer le transfo va résoudre le problème! Quand du cuivre fond, il y autre chose qui dérouille en même temps... Le TNY est bien placé, entre autres.
Une photo du mort?...
07 juin 2020 à 21:23
Réponse 2 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonsoir Dom,
Je suis sûrement léger car je ne suis pas un pro en électronique ou même en électricité.
Le transfo dont je parle est plutôt un relais, autant pour moi.
Merci de m'avoir répondu.
Pour agrandir l'image, cliquez dessus.
Je suis sûrement léger car je ne suis pas un pro en électronique ou même en électricité.
Le transfo dont je parle est plutôt un relais, autant pour moi.
Merci de m'avoir répondu.
Pour agrandir l'image, cliquez dessus.
07 juin 2020 à 22:25
Réponse 3 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour.
Ben non, ce n'est pas un relais, c'est la bobine dont je parlais, qui peut faire jusqu'à 3 kg sur certaines machines Sanyo, et qui là est de dimensions réduites. D'ailleurs il est écrit dessus RLEY4 et non REL4Y... :-)
Quand l'IBGT se met en court-circuit, un courant énorme passe dans celui-ci et aussi dans cette bobine, ce qui l'a fait fondre. Manifestement, le claquage de l'IGBT a créé des dommages collatéraux dans son voisinage. J'ai des doutes sur la santé de l'IGBT "tout neuf", qui pourrait bien avoir claqué instantanément à la remise sous tension, à cause de ces dommages autres.
Si la power lamp ne s'allume pas, c'est que la haute tension continue n'a pas pu monter, souvent à cause de l'IGBT. Pour aller plus loin, il faudra poster une photo recto verso de la carte principale.
Ben non, ce n'est pas un relais, c'est la bobine dont je parlais, qui peut faire jusqu'à 3 kg sur certaines machines Sanyo, et qui là est de dimensions réduites. D'ailleurs il est écrit dessus RLEY4 et non REL4Y... :-)
Quand l'IBGT se met en court-circuit, un courant énorme passe dans celui-ci et aussi dans cette bobine, ce qui l'a fait fondre. Manifestement, le claquage de l'IGBT a créé des dommages collatéraux dans son voisinage. J'ai des doutes sur la santé de l'IGBT "tout neuf", qui pourrait bien avoir claqué instantanément à la remise sous tension, à cause de ces dommages autres.
Si la power lamp ne s'allume pas, c'est que la haute tension continue n'a pas pu monter, souvent à cause de l'IGBT. Pour aller plus loin, il faudra poster une photo recto verso de la carte principale.
08 juin 2020 à 07:44
Réponse 4 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonsoir.
Donc je n'avais pas tout à fait tort.
Je remonterai la carte ce week-end car horaires de taff compliqués.
J'ajoute que le fusible qui est sur la carte est intact.
Merci encore Dom pour votre expertise.
Seb (un débutant
)
Donc je n'avais pas tout à fait tort.
Je remonterai la carte ce week-end car horaires de taff compliqués.
J'ajoute que le fusible qui est sur la carte est intact.
Merci encore Dom pour votre expertise.
Seb (un débutant
)08 juin 2020 à 19:03
Réponse 5 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonsoir,
Après une semaine compliquée, voici les photos que vous m'avez demandé DOM.
Merci par avance pour votre expertise.
Pour agrandir les images, cliquez dessus.
Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum climatisation.
Après une semaine compliquée, voici les photos que vous m'avez demandé DOM.
Merci par avance pour votre expertise.
Pour agrandir les images, cliquez dessus.
Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum climatisation.
15 juin 2020 à 21:37
Réponse 6 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonsoir.
Photo N°1 de la carte électronique.
Pour agrandir l'image, cliquez dessus.
Photo N°1 de la carte électronique.
Pour agrandir l'image, cliquez dessus.
15 juin 2020 à 21:46
Réponse 7 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour.
Désolé, je me suis absenté 3 jours et n'ai pu répondre rapidement. Fallait pas mettre autant de photos, c'était juste pour savoir si c'était la carte que je "connaissais" de beaucoup d'autres sujets du forum. Et c'est le cas.
Pour voir ce qui se passe, commencez par mesurer la haute tension des gros condos. Si vers les 350V DC, alors il faut incriminer l'alim à découpage, à base de TNY (circuit 7 pattes proche du transfo jaune). Si la HT n'est pas montée, dessoudez la patte centrale de l'IGBT et voyez si ça améliore les choses. Si non, il faut mesurer l'arrivée du secteur sur la carte, puis sur les pattes centrales des 2 ponts de diodes...
Cordialement, Dom.
Désolé, je me suis absenté 3 jours et n'ai pu répondre rapidement. Fallait pas mettre autant de photos, c'était juste pour savoir si c'était la carte que je "connaissais" de beaucoup d'autres sujets du forum. Et c'est le cas.
Pour voir ce qui se passe, commencez par mesurer la haute tension des gros condos. Si vers les 350V DC, alors il faut incriminer l'alim à découpage, à base de TNY (circuit 7 pattes proche du transfo jaune). Si la HT n'est pas montée, dessoudez la patte centrale de l'IGBT et voyez si ça améliore les choses. Si non, il faut mesurer l'arrivée du secteur sur la carte, puis sur les pattes centrales des 2 ponts de diodes...
Cordialement, Dom.
17 juin 2020 à 10:08
Réponse 8 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour Dom,
OK, pas de souci, pour le délai de réponse, ne vous inquiétez pas.
Donc le contrôle des gros condos, je vais le faire, on est d'accord sur le fait que ce sont ces 3 éléments présents sur la photo jointe ?
Pour les autres contrôles, là je ne vois pas comment faire et où les zones se situent (comme expliqué, je ne suis pas expert dans le domaine
).
Vous serait-il possible de m'entourer les éléments à contrôler et m'expliquer comment procéder à ces contrôles ?
Merci pour votre aide car là pour cette partie, je suis vraiment novice.
Merci par avance pour votre aide précieuse.
Pour agrandir l'image, cliquez dessus.
OK, pas de souci, pour le délai de réponse, ne vous inquiétez pas.
Donc le contrôle des gros condos, je vais le faire, on est d'accord sur le fait que ce sont ces 3 éléments présents sur la photo jointe ?
Pour les autres contrôles, là je ne vois pas comment faire et où les zones se situent (comme expliqué, je ne suis pas expert dans le domaine
).Vous serait-il possible de m'entourer les éléments à contrôler et m'expliquer comment procéder à ces contrôles ?
Merci pour votre aide car là pour cette partie, je suis vraiment novice.
Merci par avance pour votre aide précieuse.
Pour agrandir l'image, cliquez dessus.
17 juin 2020 à 10:28
Réponse 9 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Oui, ce sont bien ces 3 machins là.
Pour les ponts de diodes, voilà leur localisation. Le test des entrées (en Volts AC) se fait entre A1 et A2, ne le faites que sur un seul pont, toutes leurs pattes sont en //. Le test des sorties se fait entre HT+ et HT-, en Volts DC. Vous pouvez faire le test carte en place (sur l'autre face de la carte) ou carte retournée, mais il faut que la bobine soit (bien) reliée entre L1 et L2 (fils blancs). Normalement la tension sur les condos est à peu près la même que celle mesurée sur les ponts (HT+/-).
Pour agrandir l'image, cliquez dessus.
Pour les ponts de diodes, voilà leur localisation. Le test des entrées (en Volts AC) se fait entre A1 et A2, ne le faites que sur un seul pont, toutes leurs pattes sont en //. Le test des sorties se fait entre HT+ et HT-, en Volts DC. Vous pouvez faire le test carte en place (sur l'autre face de la carte) ou carte retournée, mais il faut que la bobine soit (bien) reliée entre L1 et L2 (fils blancs). Normalement la tension sur les condos est à peu près la même que celle mesurée sur les ponts (HT+/-).
Pour agrandir l'image, cliquez dessus.
17 juin 2020 à 12:20
Réponse 10 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent

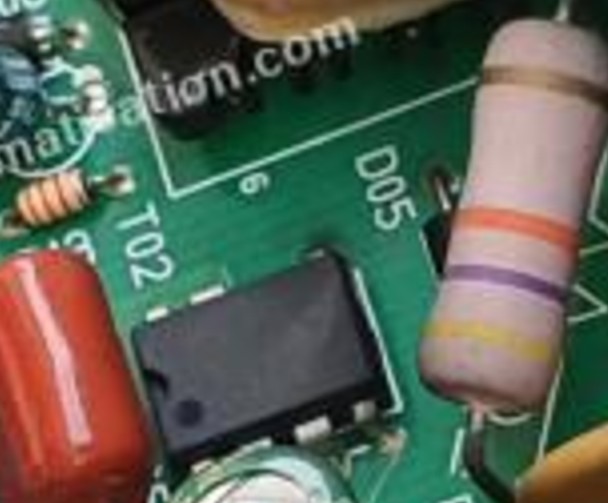

Après tout, les photos vont peut-être servir... N'y aurait-il pas une trace de grabuge (halo noir) sur la patte solitaire du TNY?... Attention, c'est peut-être un effet d'optique liée à la prise de vue.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
17 juin 2020 à 12:49
Réponse 11 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Super, merci pour ces explications.
Je regarde demain et je vais tenter de regarder l'histoire de la trace noire sur le TNY.
Sur ma photo d'origine, non compressée, il semble effectivement qu'il y ait comme une trace de "cramé".
Je vous tiens informé.
Encore merci.
Je regarde demain et je vais tenter de regarder l'histoire de la trace noire sur le TNY.
Sur ma photo d'origine, non compressée, il semble effectivement qu'il y ait comme une trace de "cramé".
Je vous tiens informé.
Encore merci.
17 juin 2020 à 13:26
Réponse 12 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonsoir,
Gros soucis perso ce qui explique que je n'ai pu faire les tests avant, j'en suis désolé.
Je vous joins les résultats des mesures ainsi que les positions sur lesquelles j'ai mis le testeur (pas sûr d'avoir bien choisi le mode de mesure...).
Merci pour le temps que vous accordez à mon problème.
Pour agrandir les images, cliquez dessus.
Gros soucis perso ce qui explique que je n'ai pu faire les tests avant, j'en suis désolé.
Je vous joins les résultats des mesures ainsi que les positions sur lesquelles j'ai mis le testeur (pas sûr d'avoir bien choisi le mode de mesure...).
Merci pour le temps que vous accordez à mon problème.
Pour agrandir les images, cliquez dessus.
05 juillet 2020 à 18:59
Réponse 13 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour.
Alors, vous n'utilisez pas l'appareil comme il faudrait, mais cela n'a heureusement pas eu d'impact sur les mesures, ni sur l'appareil, ni sur votre tableau électrique (eh oui!!).
La douille de gauche est EXCLUSIVEMENT réservée aux mesures de courant en calibre 10A. Elle est reliée à la douille centrale par un bout de fil très peu résistif, qu'on peut qualifier de court-circuit. Pour faire toutes vos mesures, vous devez mettre le cordon noir au centre et le rouge à droite. S'il le faut, bouchez la douille de gauche, car si vous mesurez le secteur avec la douille centrale et celle de gauche, feu d'artifice garanti! Les mesures en 10A sont rarissimes, il vaut mieux condamner cette douille quand on est débutant.
Anecdotiquement, photo de gauche, il est impossible de lire 220V avec le multimètre dans cette position...
Bref, à part ça, vos mesures montrent que le secteur n'arrive pas sur les ponts de diodes. D'un autre côté la bobine neuve permet d'alimenter l'IGBT, c'est déjà ça, mais celui-ci ne peut envoyer de courant sur les gros condos, peut-être parce que la grosse diode D07 (voisine de l'IGBT) a claqué dans un passé récent. Coupez le jus, mesurez en 200VDC la tension entre sa patte centrale et une latérale. Si 0V (normal), alors passez en "test de diode", calibre entre 200 ohms et 10A. Normalement, l'infini dans un sens et environ 500(mV) dans l'autre. Vérifiez la santé de ses soudures, elles ne sembent pas géniales sur les photos...
Alors, vous n'utilisez pas l'appareil comme il faudrait, mais cela n'a heureusement pas eu d'impact sur les mesures, ni sur l'appareil, ni sur votre tableau électrique (eh oui!!).
La douille de gauche est EXCLUSIVEMENT réservée aux mesures de courant en calibre 10A. Elle est reliée à la douille centrale par un bout de fil très peu résistif, qu'on peut qualifier de court-circuit. Pour faire toutes vos mesures, vous devez mettre le cordon noir au centre et le rouge à droite. S'il le faut, bouchez la douille de gauche, car si vous mesurez le secteur avec la douille centrale et celle de gauche, feu d'artifice garanti! Les mesures en 10A sont rarissimes, il vaut mieux condamner cette douille quand on est débutant.
Anecdotiquement, photo de gauche, il est impossible de lire 220V avec le multimètre dans cette position...
Bref, à part ça, vos mesures montrent que le secteur n'arrive pas sur les ponts de diodes. D'un autre côté la bobine neuve permet d'alimenter l'IGBT, c'est déjà ça, mais celui-ci ne peut envoyer de courant sur les gros condos, peut-être parce que la grosse diode D07 (voisine de l'IGBT) a claqué dans un passé récent. Coupez le jus, mesurez en 200VDC la tension entre sa patte centrale et une latérale. Si 0V (normal), alors passez en "test de diode", calibre entre 200 ohms et 10A. Normalement, l'infini dans un sens et environ 500(mV) dans l'autre. Vérifiez la santé de ses soudures, elles ne sembent pas géniales sur les photos...
06 juillet 2020 à 08:59
Réponse 14 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour et merci pour tous vos conseils.
Je regarde ce soir pour faire les manips que vous m'indiquez.
Encore une fois, la preuve que je suis débutant
, donc merci pour les conseils d'utilisation du testeur.
La Diode D07, c'est laquelle ?
Pour les soudures, suivant le résultat des tests, je démonterai la carte et referai les soudures avec un IGBT neuf.
Là j'avais réalisé les soudures sur place mais le SPLIT étant à 2m50 de haut, elles ne sont effectivement pas propres.
Je regarde ce soir pour faire les manips que vous m'indiquez.
Encore une fois, la preuve que je suis débutant
, donc merci pour les conseils d'utilisation du testeur.La Diode D07, c'est laquelle ?
Pour les soudures, suivant le résultat des tests, je démonterai la carte et referai les soudures avec un IGBT neuf.
Là j'avais réalisé les soudures sur place mais le SPLIT étant à 2m50 de haut, elles ne sont effectivement pas propres.
06 juillet 2020 à 09:52
Réponse 15 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Voici la photo.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
06 juillet 2020 à 11:15
Réponse 16 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonsoir.
Mesures effectuées entre patte centrale et pattes latérales de l'IGBT.
J'ai bien 1 dans un sens et 480 dans l'autre sens.
Est-ce sur les 2 pattes ?
Que dois-je faire maintenant ?
Merci.
Mesures effectuées entre patte centrale et pattes latérales de l'IGBT.
J'ai bien 1 dans un sens et 480 dans l'autre sens.
Est-ce sur les 2 pattes ?
Que dois-je faire maintenant ?
Merci.
06 juillet 2020 à 18:50
Réponse 17 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Je précise que j'ai bien 0V en faisant les mesures avec le 200 DC entre les pattes latérales et la patte centrale (courant coupé).
06 juillet 2020 à 18:51
Réponse 18 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Je vous ai fait mesurer au préalable avec le 200DC pour vérifier qu'il n'y avait pas de tension aux bornes de la diode, sinon avec quelques dizaines de volts (voire centaines) vous auriez cramé votre appareil.
J'ose espérer que vous vous êtes trompés dans la réponse 16 et que c'est bien la diode que vous avez mesurée et non l'IGBT, c'est marqué sur mon extrait. Elle a une feuille isolante jaune, mais je me demande bien pourquoi... En fait, désolé de douter de vous, mais je me demande si vous n'auriez pas confondu depuis un certain temps la diode D7 et l'IGBT! Les pattes extérieures de la D7 sont court-circuitées par le circuit imprimé. Elle comporte 2 diodes, et elles sont du coup montées en parallèle.

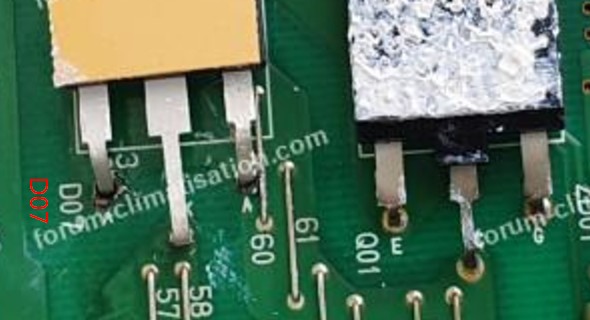

Mon extrait montre d'autre part que les soudures de D07 sont très suspectes. On dirait qu'elles ont subi un fort courant qui aurait volatilisé le cuivre des pistes imprimées autour des trous... Mais si vous avez fait un méli mélo avec les composants, cela n'aurait rien d'étonnant. Allez, dites nous tout! :-)
J'ose espérer que vous vous êtes trompés dans la réponse 16 et que c'est bien la diode que vous avez mesurée et non l'IGBT, c'est marqué sur mon extrait. Elle a une feuille isolante jaune, mais je me demande bien pourquoi... En fait, désolé de douter de vous, mais je me demande si vous n'auriez pas confondu depuis un certain temps la diode D7 et l'IGBT! Les pattes extérieures de la D7 sont court-circuitées par le circuit imprimé. Elle comporte 2 diodes, et elles sont du coup montées en parallèle.
Mon extrait montre d'autre part que les soudures de D07 sont très suspectes. On dirait qu'elles ont subi un fort courant qui aurait volatilisé le cuivre des pistes imprimées autour des trous... Mais si vous avez fait un méli mélo avec les composants, cela n'aurait rien d'étonnant. Allez, dites nous tout! :-)
06 juillet 2020 à 19:20
Réponse 19 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Euh...
Bah du coup, expliqué comme ça, oui je pense que je me suis planté en changeant le composant...
Donc, il faut que je rachète une diode ?
Par contre c'est bien la diode D7 (qui actuellement est un IGBT) que j'ai mesurée ce soir ...
Du coup, que dois-je faire ?
Bah du coup, expliqué comme ça, oui je pense que je me suis planté en changeant le composant...
Donc, il faut que je rachète une diode ?
Par contre c'est bien la diode D7 (qui actuellement est un IGBT) que j'ai mesurée ce soir ...
Du coup, que dois-je faire ?
06 juillet 2020 à 21:00
Réponse 20 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour.
Ah bah bravo... Vous êtes d'autant plus impardonnable que vous avez déjà changé avec succès l'IGBT de votre autre UE... A moins que ce soit quelqu'un d'autre?... :-)
La D07 est un composant robuste qui normalement ne doit pas claquer. Autrement dit, si vous avez gardé l'ancienne, elle doit toujours faire l'affaire. Son remplacement par un IGBT pourrait marcher >SI< celui-ci contient une diode dite "de roue libre". Sinon, c'est comme s'il n'y avait pas de composant, le courant ne passe pas.
Du coup, testez le VRAI IGBT, est-il mort?...
Ah bah bravo... Vous êtes d'autant plus impardonnable que vous avez déjà changé avec succès l'IGBT de votre autre UE... A moins que ce soit quelqu'un d'autre?... :-)
La D07 est un composant robuste qui normalement ne doit pas claquer. Autrement dit, si vous avez gardé l'ancienne, elle doit toujours faire l'affaire. Son remplacement par un IGBT pourrait marcher >SI< celui-ci contient une diode dite "de roue libre". Sinon, c'est comme s'il n'y avait pas de composant, le courant ne passe pas.
Du coup, testez le VRAI IGBT, est-il mort?...
07 juillet 2020 à 07:14
Réponse 21 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour,
Alors sur l'autre UE, oui c'est moi qui ai changé l'IGBT et hier soir je suis allé vérifier (pas d'erreur sur la première UE).
Pour ce qui est de l'IGBT de l'UE qui me pose problème, comment dois-je procéder pour le contrôler ?
Auriez-vous svp la réf de la diode à commander ? (la première étant partie à la déchetterie....).
Encore merci pour votre aide précieuse.
J'espère que je pourrais réparer mes erreurs...
Alors sur l'autre UE, oui c'est moi qui ai changé l'IGBT et hier soir je suis allé vérifier (pas d'erreur sur la première UE).
Pour ce qui est de l'IGBT de l'UE qui me pose problème, comment dois-je procéder pour le contrôler ?
Auriez-vous svp la réf de la diode à commander ? (la première étant partie à la déchetterie....).
Encore merci pour votre aide précieuse.
J'espère que je pourrais réparer mes erreurs...
07 juillet 2020 à 12:43
Réponse 22 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Pour la référence de la diode, il faut lire la question 2942, quelqu'un la donne gentiment (c'est mon seul moyen de vous renseigner).
Pour tester l'IGBT, cherchez le court-jus entre 2 de ses pattes. S'il y en a un, enlevez le puis testez de la même façon la diode proche de l'IGBT, ZD01. Si court-jus, elle a claqué aussi. Une bonne ne conduit dans aucun sens (eh oui, elle est spéciale!).
Pour tester l'IGBT, cherchez le court-jus entre 2 de ses pattes. S'il y en a un, enlevez le puis testez de la même façon la diode proche de l'IGBT, ZD01. Si court-jus, elle a claqué aussi. Une bonne ne conduit dans aucun sens (eh oui, elle est spéciale!).
07 juillet 2020 à 18:51
Réponse 23 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
OK merci.
J'ai commandé la diode et l'IGBT.
Je vous tiens informé dès que j'ai remis en conformité la carte.
Encore un grand merci pour votre aide.
J'ai commandé la diode et l'IGBT.
Je vous tiens informé dès que j'ai remis en conformité la carte.
Encore un grand merci pour votre aide.
08 juillet 2020 à 08:44
Réponse 24 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour à toutes et à tous.
Information à cet emplacement du forum climatisation sera publiée l’image du jour BricoVidéo.
À ce jour 72 470 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
BricoVidéo image du jour. Faculté des sciences Paris. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 17-40. Les images d'illustration proposées ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum climatisation.
Information à cet emplacement du forum climatisation sera publiée l’image du jour BricoVidéo.
À ce jour 72 470 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
BricoVidéo image du jour. Faculté des sciences Paris. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 17-40. Les images d'illustration proposées ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum climatisation.
08 juillet 2020 à 10:29
Réponse 25 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour.
Les nouvelles de l'intervention :
Diode changée
IGBT changé
La clim a refonctionné pendant 3/4 d'heure puis le disjoncteur a sauté.
La led power sur la carte est éteinte.
Valeurs aux CONDO = 540
Valeur entre H+ et h- = 260
Valeur entre A1 et A2 = 00,9
Valeur de la diode : Infini d'un sens et 260 dans l'autre.
Que dois-je faire maintenant ? j'ai regardé le fusible, il n'a rien...
Merci par avance pour votre retour.
Seb
Les nouvelles de l'intervention :
Diode changée
IGBT changé
La clim a refonctionné pendant 3/4 d'heure puis le disjoncteur a sauté.
La led power sur la carte est éteinte.
Valeurs aux CONDO = 540
Valeur entre H+ et h- = 260
Valeur entre A1 et A2 = 00,9
Valeur de la diode : Infini d'un sens et 260 dans l'autre.
Que dois-je faire maintenant ? j'ai regardé le fusible, il n'a rien...
Merci par avance pour votre retour.
Seb
11 juillet 2020 à 18:23
Réponse 26 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Aïe, le sort s'acharne sur cette pauvre bécane... Il y a quand même une bonne nouvelle : elle a fonctionné 45mn, donc il ne manque pas grand chose pour qu'elle reparte comme en 40.
Vos mesures ne donnent pas les unités!!! Un bon technicien donne toujours les unités de ses mesures. Sur les condos, 540V DC est impossible pour un secteur à 230V AC. Serait-ce 540 mV?... Entre HT+ et HT- même chose. Des V ou des mV? 260 V me semble étrange après une disjonction, souvent une disjonction fait suite à un court-circuit qui vide tous les condos. Et si la grosse diode empêche de vider les condos dans l'IGBT qui serait en court-circuit, alors l'alimentation à découpage les vide en quelques dizaines de secondes ; il y a donc de toutes façons des incohérences dans vos mesures.
D'autre part, vous auriez dû avoir le réflexe des Sanyoistes désemparés : tester l'IGBT pour voir si c'est à nouveau lui qui a fait disjoncter. Vous n'avez pas dit non plus si la (petite) diode ZD01 était bonne avant cet essai d'aujourd'hui. Cf réponse 23.
Est-ce que vous aviez bien mis de la pâte thermique au niveau de l'IGBT et de la diode? Surtout l'IGBT, car il chauffe notablement quand la clim tourne et il doit être refroidi correctement par la pièce métallique sur laquelle il est vissé. Il doit être vissé fermement mais sans trop forcer quand même. Un internaute a eu ce problème parce que je lui avais dit qu'on était pas obligé de mettre de la pâte, grosse erreur! :-) Question 3061 réponse 12. Que vous pouvez lire in extenso, vous apprendrez surement plein de choses.
A savoir : demain matin je pars 48H sans accès internet...
Vos mesures ne donnent pas les unités!!! Un bon technicien donne toujours les unités de ses mesures. Sur les condos, 540V DC est impossible pour un secteur à 230V AC. Serait-ce 540 mV?... Entre HT+ et HT- même chose. Des V ou des mV? 260 V me semble étrange après une disjonction, souvent une disjonction fait suite à un court-circuit qui vide tous les condos. Et si la grosse diode empêche de vider les condos dans l'IGBT qui serait en court-circuit, alors l'alimentation à découpage les vide en quelques dizaines de secondes ; il y a donc de toutes façons des incohérences dans vos mesures.
D'autre part, vous auriez dû avoir le réflexe des Sanyoistes désemparés : tester l'IGBT pour voir si c'est à nouveau lui qui a fait disjoncter. Vous n'avez pas dit non plus si la (petite) diode ZD01 était bonne avant cet essai d'aujourd'hui. Cf réponse 23.
Est-ce que vous aviez bien mis de la pâte thermique au niveau de l'IGBT et de la diode? Surtout l'IGBT, car il chauffe notablement quand la clim tourne et il doit être refroidi correctement par la pièce métallique sur laquelle il est vissé. Il doit être vissé fermement mais sans trop forcer quand même. Un internaute a eu ce problème parce que je lui avais dit qu'on était pas obligé de mettre de la pâte, grosse erreur! :-) Question 3061 réponse 12. Que vous pouvez lire in extenso, vous apprendrez surement plein de choses.
A savoir : demain matin je pars 48H sans accès internet...
11 juillet 2020 à 22:47
Réponse 27 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour et Merci Dom.
Je reprends toutes mes mesures demain, je vous informerais des résultats (avec les bonnes unités bien entendu).
Pour ce qui est de la pâte thermique, oui j'en ai mis ainsi que de la feuille isolante car le dos de l'iGBT est métallique.
Pour la diode pareil, j'ai mis de la pâte thermique.
Je n'ai pas testé la diode ZD01 (je le ferais aussi demain).
Comment dois-je procéder pour tester l'IGBT et savoir s'il est en court-circuit ?
Merci encore pour votre aide plus que précieuse. :)
Je reprends toutes mes mesures demain, je vous informerais des résultats (avec les bonnes unités bien entendu).
Pour ce qui est de la pâte thermique, oui j'en ai mis ainsi que de la feuille isolante car le dos de l'iGBT est métallique.
Pour la diode pareil, j'ai mis de la pâte thermique.
Je n'ai pas testé la diode ZD01 (je le ferais aussi demain).
Comment dois-je procéder pour tester l'IGBT et savoir s'il est en court-circuit ?
Merci encore pour votre aide plus que précieuse. :)
12 juillet 2020 à 11:22
Réponse 28 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour.
Suite des aventures :
J'ai démonté la carte pour faire les mesures sur les différents composants et me suis aperçu que l'IGBT avait "fondu".
Le vernis de carte électronique en avait même cloqué.....
J'ai donc à nouveau changé l'IGBT (j'en avait acheté 10 d'un coup, heureusement).
J'ai remonté l'IGBT sans feuille isolante par contre, j'ai badigeonné le dos de pâte thermique (pareil sur la diode D07 et sur les ponts de diodes).
J'ai nettoyé soigneusement la vieille pâte thermique qui se trouvait sur le radiateur puis en ai remis de la neuve sur les surfaces où viennent en contact les composants (appliquée avec une petite spatule).
J'ai remonté le tout et HOP magie, l'UE re-fonctionne.
Je reviendrais vers vous d'ici quelques jours pour voir si mon intervention a suffit ou si l'UE se met de nouveau en défaut.
Bon 14 juillet à toutes et tous.
Seb (je croise les doigts...).
Suite des aventures :
J'ai démonté la carte pour faire les mesures sur les différents composants et me suis aperçu que l'IGBT avait "fondu".
Le vernis de carte électronique en avait même cloqué.....
J'ai donc à nouveau changé l'IGBT (j'en avait acheté 10 d'un coup, heureusement).
J'ai remonté l'IGBT sans feuille isolante par contre, j'ai badigeonné le dos de pâte thermique (pareil sur la diode D07 et sur les ponts de diodes).
J'ai nettoyé soigneusement la vieille pâte thermique qui se trouvait sur le radiateur puis en ai remis de la neuve sur les surfaces où viennent en contact les composants (appliquée avec une petite spatule).
J'ai remonté le tout et HOP magie, l'UE re-fonctionne.
Je reviendrais vers vous d'ici quelques jours pour voir si mon intervention a suffit ou si l'UE se met de nouveau en défaut.
Bon 14 juillet à toutes et tous.
Seb (je croise les doigts...).
13 juillet 2020 à 17:10
Réponse 29 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour.
Pour vérifier si un IGBT "asymptomatique" est en court-circuit (car quand il est fondu, pas la peine de mesurer), on se met en ohmmètre et on recherche 2 pattes entre lesquelles il y aurait moins d'un ohm.
Votre solution ne peut pas fonctionner durablement. Le dos métallique est le siège d'impulsions de haute énergie (350V, 10A) et le socle sur lequel il est vissé est à la terre. Pour l'instant le mince film de pâte a tenu, c'est à peine croyable, mais au gré des dilatations thermiques ou des vibrations, le dos va finir par entrer en contact avec la terre et BAM!
Ou alors le socle n'est pas à la terre, mais ce serait bien étrange...
Pour vérifier si un IGBT "asymptomatique" est en court-circuit (car quand il est fondu, pas la peine de mesurer), on se met en ohmmètre et on recherche 2 pattes entre lesquelles il y aurait moins d'un ohm.
Votre solution ne peut pas fonctionner durablement. Le dos métallique est le siège d'impulsions de haute énergie (350V, 10A) et le socle sur lequel il est vissé est à la terre. Pour l'instant le mince film de pâte a tenu, c'est à peine croyable, mais au gré des dilatations thermiques ou des vibrations, le dos va finir par entrer en contact avec la terre et BAM!
Ou alors le socle n'est pas à la terre, mais ce serait bien étrange...
14 juillet 2020 à 10:53
Réponse 30 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour et encore merci.
Ce soir j'irai apposer une feuille de protection au dos de l'IGBT.
Pour le moment effectivement, ça fonctionne toujours.
Je vous tiens informé.
Ce soir j'irai apposer une feuille de protection au dos de l'IGBT.
Pour le moment effectivement, ça fonctionne toujours.
Je vous tiens informé.
15 juillet 2020 à 08:50
Réponse 31 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour,
Clim toujours fonctionnelle (feuille isolante posée).
Je reposterai d'ici la rentrée scolaire pour vous donner des nouvelles.
Clim toujours fonctionnelle (feuille isolante posée).
Je reposterai d'ici la rentrée scolaire pour vous donner des nouvelles.
24 juillet 2020 à 13:49
Réponse 32 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Goude! Comme quoi il faut persévérer! :-)
Merci pour les news et bon vent (frais), Dom.
Merci pour les news et bon vent (frais), Dom.
24 juillet 2020 à 17:20
Réponse 33 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Bonjour à tous.
Aujourd'hui, plus de souci (pour le moment), tout fonctionne.
Encore un grand merci pour votre aide précieuse.
Bonne et belle journée.
Seb
Aujourd'hui, plus de souci (pour le moment), tout fonctionne.
Encore un grand merci pour votre aide précieuse.
Bonne et belle journée.
Seb
09 septembre 2020 à 12:32
Réponse 34 d'un contributeur du forum-climatisation
Problème clim AEER Sanyo splits clignotent
Les forums vous ont aidé, aidez les forums à votre tour.
Bonjour à toutes et à tous.
Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?
Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.
C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.
D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.
Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums
Nouveau : Pour soutenir financièrement les forums de Bricovidéo, vous avez aussi la possibilité d'acheter une ou des photos du photographe Patrice Faro (chaque tirage sera limité à 50 exemplaires).
Photos Paris en période de confinement.
En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com
Bonjour à toutes et à tous.
Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?
Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.
C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.
D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.
Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums
Nouveau : Pour soutenir financièrement les forums de Bricovidéo, vous avez aussi la possibilité d'acheter une ou des photos du photographe Patrice Faro (chaque tirage sera limité à 50 exemplaires).
Photos Paris en période de confinement.
En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com
09 septembre 2020 à 13:46
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Split clim Sanyo clignote rouge mais repart après quelques minutes d’arrêt
- N°2521 : Bonjour, Je vais encore poser des questions sur une clim Sanyo mais je cherche la réponse à ma panne encore une autre qui ne ressemble pas aux autres pannes (IGBT). Matériel : SAP-CMRV3146EH + 3 SAP-KMRV74/76EH +...
- 2. Splits UE Sanyo clignotent en rouge
- N°4692 : Bonsoir. J'ai un souci avec ma carte UE Sanyo, l'IGBT HS remplacé et les leds er 02 et 03 allumées, les 3 splits clignotent rouge ? Merci d'éclairer ma lanterne, je suis nouveau sur le forum.
- 3. Panne à répétition Clim Sanyo 3144
- N°2664 : Bonjour à tous. Je suis tout nouveau sur le forum. C'est ma première question, après avoir parcouru avec énormément d'intérêt de nombreux échanges. J'ai un compliment particulier à adresser à Dom, dont la compétence,...
- 4. Problème opération climatisation 8kW AEER Sanyo
- N°8236 : Bonjour à toutes et tous. Je souhaiterais tout d'abord remercier toutes les personnes qui tenteront de m'aider pour le problème que je rencontre. J'ai actuellement comme chauffage principal un groupe clim AEER (Sanyo)...
- 5. Panne carte électronique pompe à chaleur Sanyo 3144
- N°2612 : Bonsoir. Je voudrais savoir comment tester le compresseur de ma clim car je viens de faire réparer ma carte et quand je l'ai remise en place, les plombs ont sauté 5 minutes après. Merci de vos conseils ?
- 6. Clim Sanyo leds des consoles intérieures clignotent en rouge
- N°2516 : Bonjour à tous. Eh Hop... encore une panne Sanyo. 3ème. Constat : Octobre 2014, suite à une coupure de courant, très brève, moins de 1 seconde, le disjoncteur 20A courbe D, s'est déclenché. Il y a quelques mois avec vos...
- 7. Problème carte climatisation Sanyo CMRV 3144
- N°4298 : Bonjour, Après 3 années sans aucun souci, j'ai de nouveau un problème avec mon unité extérieure, il y a 3 ans DOM avait diagnostiqué un IGBT HS. Panne carte climatiseur Sanyo SAP-CMRV1426EH Ce matin j'ai remarqué que...
- 8. Panne unité extérieure clim Sanyo CMRV3144EH
- N°4629 : Bonjour, De retour de congé, j'ai retrouvé ma climatisation Sanyo en défaut (voyant clignotant sur les 4 splits intérieurs). Pour tenter de résoudre le problème, j'ai éteint les splits, coupé le disjoncteur de la clim,...
- 9. Panne clim mural Sanyo voyant rouge clignote
- N°488 : Bonjour, j'ai une climatisation Sanyo ref KRV123 EHFP, lorsque je la mets en service avec la télécommande il y a le voyant rouge du mural qui clignote en rouge, la soufflerie fonctionne, mais le groupe extérieur ne se met jamais...
- 10. Panne unité extérieure clim Sanyo cmrv3144eh
- N°3717 : Bonjour à tous. Je suis Nicolas j'ai 29 ans et j’habite dans la Nièvre. Je viens d'acheter une maison équipée de clim réversible de marque Sanyo cmrv3144eh et de 3 Splits sur celle-ci. Sauf que depuis 2 jours le voyant...
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
