Question Dépannage Climatisation : Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonsoir,

Je fais appel à des experts.
J'ai ma PAC ce soir qui m'indique E01 en message d'erreur.
C'est une Winverter air / eau sur un plancher chauffant.
J'ai coupé électriquement la PAC et redémarré mais pas de changement.
Je ne sais pas trop quoi faire.
Pourriez-vous m'aider à trouver une solution ?
Je ne sais pas où chercher sur la documentation il est écrit :
Winverter W604A
L'erreur est : E01.
Erreur de réception du signal de communication (signal provenant du MI principal) adressage Me, MI ou MI individuel principal non effectué.
L'adressage automatique n'a pu être mené à terme.
Je ne comprends pas trop comment et quoi chercher.
Merci de votre aide. sweatsweatsweat
14 janvier 2020 à 22:34
Forum Climatisation Réponse 1

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Bonjour.

D'une manière générale (mais il y a des exceptions), une erreur de communication vient de ce que l'un des éléments qui communiquent a son alimentation basse tension qui ne fonctionne plus. Cherchez des signes de vie dans les différents modules (LEDs allumées, présence de basse tension sur des points de mesure par rapport à un point appelé GND). Essayez de donner aussi les références des éléments qui composent l'ensemble (souvent l'extérieur est un Sanyo).

Cordialement, Dom.
15 janvier 2020 à 10:04
Forum Climatisation Réponse 2

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonsoir,
J'ai redémarré la PAC deux fois et pour le moment je n'ai plus de message d'erreur.
Je vais faire des photos de l’intérieur des unités pour savoir quoi chercher et comment trouver la cause de la panne aléatoire.
Merci à vous pour votre aide.
19 janvier 2020 à 17:28
Forum Climatisation Réponse 3

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonjour,
La panne est revenue est la PAC ne fonctionne plus.
Erreur E01 sur la télécommande RCS TM80BG Sanyo.

J'ai ouvert pour le moment l'unité dite : et je suis devant la carte de UI et j'ai deux LED allumées.
Je ne me suis pas encore aventuré sur l'unité extérieure.
Ne connaissant pas trop l'électronique à part faire des soudures j'ai commencé par changer la carte de l'UI par une autre que j'ai gardée de côté (j'ai d'ailleurs des cartes pour l’extérieur aussi).
L'erreur n'est pas la même : E04 qui s'affiche.
Je n'ai pas changé les EEPROM entre les cartes.

Je recherche donc à comprendre comment je peux chercher ma panne.
J'ai lu pas mal de posts très intéressants comme : 3553 / 5061 / 2600 / 4289 et 5796

Ma carte interne est une CR-TRP50A.

Je ne sais pas quoi chercher pour avancer.
Je peux faire des photos et des tests !
Merci de votre aide.
18 avril 2020 à 18:17
Forum Climatisation Réponse 4

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Bonjour.

Je ne suis pas spécialisé dans ce type de matériel, cependant j'ai eu entre les mains la carte de la question 4289, que vous dites avoir lue. Avez-vous mesuré la tension DC présente sur les 2 fils qui arrivent à la commande murale?

Sinon voyez les tensions disponibles sur la grande carte. Le changement d'un condensateur chimique (puis des autres) avait résolu les problèmes de cette personne. Faute de piste précise, ce serait un bon début. Mesurez aussi les 2 tensions AC qui sortent du transfo d'alim secteur.

Cordialement, Dom.
19 avril 2020 à 10:30
Forum Climatisation Réponse 5

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonjour.
Merci pour votre aide.
Est-ce que je peux faire des photos de l'installation et que vous disiez où mesurer quoi ?
Car les termes que vous utilisez me sont inconnus.
Désolé pour ma nullité !

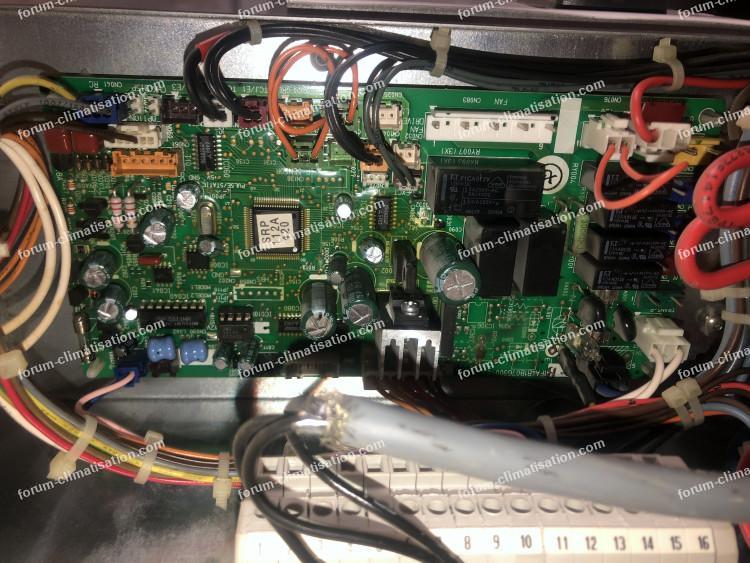

Voici la photo de mes deux cartes !
Aucune des deux ne me permet de faire fonctionner ma PAC.
Photo 1 : ma carte d'origine où j'ai dessoudé le XYZ (je crois que vous nommez : 7805).
Photo 2 : la carte que j'avais qui ne marche pas non plus.
Photo 3 : les 2 x 7805 le noir permet d'avoir l'heure sur la télécommande mais rien de plus.
Le second rien ne s'allume sur la carte, aucune des deux diodes rouges !

Pour agrandir l'image, cliquez dessus.
régulateur de tension 7805

19 avril 2020 à 12:46
Forum Climatisation Réponse 6

Erreur E01 PAC Airpac Winverter

Bricovidéo
Administrateur
Bricovidéo
12 983 messages
Bonjour Shanag60.
Nous n'avons reçu qu'une seule photo, peut-être portaient-elles le même nom toutes les trois ?
Pourriez-vous renvoyer les photos manquantes ?
Cordialement. L'équipe du forum climatisation.
19 avril 2020 à 13:49
Forum Climatisation Réponse 7

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonsoir.
Photo de la carte, numéro 1.

Pour agrandir l'image, cliquez dessus.
erreur E01 PAC Airpac Winverter

19 avril 2020 à 23:03
Forum Climatisation Réponse 8

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Bonjour.

Votre carte est assez voisine de celle de la 4289. Je persiste à dire que le problème pourrait être dû à un condensateur chimique.

Le transfo arrive sur le connecteur proche du radiateur en alu. Testez la tension alternative entre les 2 fils jaunes, entre le 2 rouges et entre les 2 noirs. A noter que la carte 4289 n'avait que 4 fils.

Il n'était pas utile de dessouder les 2 circuits, tester leur tension de sortie aurait suffi. Elle est "lisible" entre la broche de droite et celle du milieu. Un 7805 donne normalement 5.00V. Un 7812, 12.00V.

Cela dit, dans la mesure où vous avez un problème avec les 2 cartes d'UI dont vous disposez, la cause pourrait être dans l'UE.
20 avril 2020 à 08:14
Forum Climatisation Réponse 9

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonjour Dom-Aom,
Merci pour votre réponse.
Je vais mesurer les informations que vous m'avez demandées :
- Jaune - Jaune = xx V
- Rouge - rouge = xx V
- Noir - Noir = xx V

Sauriez-vous si tous les 7805 sont identiques et que je peux prendre celui-ci :
https://www.conrad.fr/p/regulateur-de-tension-lineaire-type-78-stmicroelectronics-l7805cv-to-220ab-positif-fixe-5-v-15-a-1-pcs-179205

Merci.
Je vous transmets les infos de mesure rapidement.
20 avril 2020 à 09:08
Forum Climatisation Réponse 10

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonjour.
Mesures faites :
Rouge - Rouge : 15,6v
Marron - Marron : 11.2v
Orange - Orange : 22,8v

Que souhaitez-vous que je fasse d'autres ?
Merci de votre aide.
20 avril 2020 à 13:25
Forum Climatisation Réponse 11

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Bonjour.

A priori rien d'anormal sur ces 3 tensions. Le 22V a déjà été vu dans l'autre question (4289).

Avant de commander des 7805, il faut déjà s'assurer qu'ils soient HS, ce qui est loin d'être prouvé. Celui de la télécommande sembleRAIT bon, d'après vos données.

Si ce n'est déjà fait, ressoudez-les et testez en DC cette fois, fil noir du voltmètre sur la broche centrale, et fil rouge à gauche (entrée) puis à droite (sortie), donc 2 mesures par 7805.

Aussi testez l'arrivée à la télécommande. Pour l'autre question, la tension était de l'ordre de 24V, je crois. Cette tension est alors réduite à 5V par son 7805. Les 2 fils portent évidemment cette tension, mais aussi des data binaires qui y sont superposées et qu'on ne peut voir qu'avec un oscilloscope.

En plein milieu de la carte on voit 2 circuits qui ressemblent à des 7805. L'un d'eux fait-il partie des 2 que vous avez dessoudés? Quelle est la référence de l'autre? Si c'est un 78xx, alors testez le aussi, sa sortie devant faire xx volts.
20 avril 2020 à 14:16
Forum Climatisation Réponse 12

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
J'ai ressoudé le 7805 de la carte et je n'ai aucun affichage sur la télécommande et aucune led sur la carte non plus.
Je sais comment vous pouvez faire une mesure sous tension dans un espace aussi restreint.
Avec l'autre 7805 j'obtiens l'heure sur la télécommande mais pas plus.

Pour agrandir l'image, cliquez dessus.
d028d14a 0365 409a 8374 8e151aa07c30.jpeg

20 avril 2020 à 19:26
Forum Climatisation Réponse 13

Erreur E01 PAC Airpac Winverter

Bricovidéo
Administrateur
Bricovidéo
12 983 messages
Bonjour à toutes et à tous.
Information à cet emplacement du forum climatisation sera publiée l’image du jour BricoVidéo.
À ce jour 72 469 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus..
BricoVidéo image du jour - Photo Patrice Faro
BricoVidéo image du jour. On s'ennuie dans Paris en période de confinement. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Reportage photo sur Paris en période de confinement

Bon confinement prenez soin de vous et de vos proches.
Courage à toutes et à tous, cordialement l'équipe de Bricovidéo.
20 avril 2020 à 19:51
Forum Climatisation Réponse 14

Erreur E01 PAC Airpac Winverter

tam
Membre inscrit
tam
2 249 messages
Bonsoir Shanag.
Citation :
Je sais comment vous pouvez faire une mesure sous tension dans un espace aussi restreint.
C'est l'habitude de la pratique (ouvrez un smartphone, vous allez voir ce qui se fait aujourd'hui. :(

Sans pouvoir accéder à l'autre côté, on cherche des points de tests accessibles :
sur des broches des "mille-pattes",
sur des connecteurs,
sur les broches des régulateurs (comme le 78xx) en ayant pris soins de ne pas le souder "rentré à fond",
sur des bouts de fils que l'on soude juste pour faciliter la mesure...

Bref, un savoir faire du siècle passé. :( :(
20 avril 2020 à 20:40
Forum Climatisation Réponse 15

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Merci je vais tenter de souder deux fils comme vous le dites.
Merci.
Je vais mesurer cela et je vous tiens au courant.
Bonne soirée.
20 avril 2020 à 21:27
Forum Climatisation Réponse 16

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Si vous ne remettez pas le 7805 de la télécommande, comment voulez-vous qu'elle affiche quoi que ce soit puisque son microP a besoin de 5V pour travailler et que vous l'en privez en enlevant le 7805.

Je vous ai déjà demandé par 2 fois de mesurer la tension en entrée de télécommande, et là n'allez pas dire que c'est compliqué.
21 avril 2020 à 09:26
Forum Climatisation Réponse 17

Erreur E01 PAC Airpac Winverter

tam
Membre inscrit
tam
2 249 messages
Bonjour.
Une photo prise à l'instant dans de vieux cartons poussiéreux vestiges de feu une R&D.
Pour Shanag, elle montre un outil de tous les jours à la date inscrite et pour Dom, des souvenirs à évoquer avec JIMA ?
Bonnes mesures sur le 7805, une référence qui aura traversé les époques... tongue

Pour agrandir l'image, cliquez dessus.
1985

21 avril 2020 à 12:28
Forum Climatisation Réponse 18

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonsoir,
J'ai ressoudé le 7805 sur la carte secondaire qui était à l'origine sur la carte principale.
La tension sur les bornes 10 - 11 pour la télécommande = 0V.
Je vais tenter de faire l'action identique sur la seconde carte et vous donner les tensions.
Bonne soirée.
23 avril 2020 à 20:57
Forum Climatisation Réponse 19

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Bonjour.

Un détail mais qui pourrait avoir son importance : sur la photo de la réponse 5, on lit clairement 7805 sur le composant à droite. Mais on ne peut rien dire de celui de gauche (sur la photo, donc). Est-il bel et bien écrit dessus "7805"?

La tension d'entrée de télécommande se lit sur les 2 fils qui y aboutissent. Dans le passé vous aviez forcément quelque chose puisqu'elle affichait l'heure. Re-mesurez à cet endroit.
24 avril 2020 à 00:15
Forum Climatisation Réponse 20

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonjour.
J'ai ressoudé sur chacune des deux cartes des LC7805 mais toujours aucun aucun voltage sur le 10 et 11 pour la télécommande et aucune des diodes sur les deux cartes.
Pour le composant sur le côté il s'agit d'un 7812s.
Je n'y ai pas touché (IC200).
Je peux tenter d'autres choses si vous avez des idées, je sèche. :(
25 avril 2020 à 14:24
Forum Climatisation Réponse 21

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Bonjour.

Les fils 10 et 11 arrivent-ils sur un petit connecteur bleu où il est marqué "RC" (remote control)? Si oui, mesurez à ce niveau. Normalement, il faut plus de 20V continus sur ce connecteur.

Pour aller plus loin, il va falloir déposer la carte et faire des photos nettes et bien éclairées recto et verso.

Vous étiez censé faire des mesures de tensions d'après la réponse 15. Ca a donné quoi? Ajoutez-y le 7812. Et je ne sais toujours pas si la photo en réponse 5 montre DEUX 7805.
25 avril 2020 à 19:45
Forum Climatisation Réponse 22

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonsoir.
La réponse 5 correspond à mes deux 7805 montés sur les deux cartes que j'ai.
Une stock qui est en panne et celle de ma carte qui ne semble plus fonctionner.
Je viens de mesurer la tension sur le connecteur Bleu marqué "RC" = 0V.
Les deux cartes sont déposées.

Pour la réponse 15 :
J'ai tenté de souder des fils sur les 7805 et cela n'a pas tenu.
Je n'ai donc pas pu mesurer des tensions. Je fais attention de ne pas faire de court-circuit.

Voici des photos de la carte principale (désolé pour les soudures).

Pour agrandir les images, cliquez dessus.
img 5170img 5174img 5167img 5169img 5168img 5172img 5171

Information les photos que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum climatisation.
25 avril 2020 à 20:11
Forum Climatisation Réponse 23

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Bonjour.

On va commencer par vérifier le système d'alim. Le transfo a 3 secondaires, qui arrivent en AB, CD et EF. Et qui donnent à vide, d'après vos mesures en réponse 10 : 22, 15 et 11 VAC. Je suggère de les refaire (câble déconnecté) pour une histoire de cohérence (au cas où le secteur aurait varié entre temps).

Rebranchez la carte uniquement avec le connecteur du transfo, et mesurez à nouveau AB, CD et EF, en VAC.
Puis mesurez cette fois en VDC ab, cd et ef, fil rouge sur le +. Mesurez aussi sur le connecteur RC.

Enfin, mesurez les régulateurs R et S. Fil noir sur broche centrale, fil rouge sur celle de gauche puis celle de droite. Donc 4 mesures pour eux. On verra suivant vos résultats.

Pour agrandir l'image, cliquez dessus.
winverter mesures

26 avril 2020 à 08:57
Forum Climatisation Réponse 24

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonjour.
J'ai bien compris les actions que je dois faire.
Pouvez-vous me confirmer que je dois brancher le ou les 2 connecteurs d'arrivées 220V en bas de carte ?
Je suis en train de voir pour placer la carte de telle façon que je puisse faire ces mesures.
Merci.

Pour agrandir l'image, cliquez dessus.

26 avril 2020 à 09:53
Forum Climatisation Réponse 25

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Effectivement, il faut brancher aussi l'arrivée 230 et le départ transfo. Ou alors amener le 230 sur le primaire transfo par un moyen x ou y.
26 avril 2020 à 12:33
Forum Climatisation Réponse 26

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
OK. L'arrivée 220V, ce sont les deux connecteurs ou bien seulement le connecteur du haut sur ma photo ?
A quoi correspond le connecteur rouge ?
26 avril 2020 à 14:08
Forum Climatisation Réponse 27

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Ben j'en sais rien... c'est à vous de voir où arrive le jus, vous avez tout devant les yeux. Normalement le 230 n'arrive qu'à un seul endroit de la carte. Je rappelle que le but est d'alimenter le primaire du transfo en 230 AC. 2 câbles arrivent dessus : le 6 fils des secondaires, et le primaire que vous allez suivre pour voir d'où il vient. Peut-être le noir ou le rouge, peut-être ailleurs.
26 avril 2020 à 16:03
Forum Climatisation Réponse 28

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonsoir,
Je viens de faire les mesures (j'ai testé les deux transformateurs que j'ai) :
Mesures VAC
AB : 0v
CD : 0v
EF : 0v

Mesure VDC :
ab : 29.9
cd : 20.1
ef : 0

Mesure de S :
S1 (centre fil noir) - plot de gauche rouge : 0v
S2 (centre fil noir ) - plot de droite rouge : 0v

Mesure de R :
R1 : 11.8V (centre noir et plot du haut)
R2 : 20.1 (centre noir et plot du bas)

Je suis à votre disposition.
28 avril 2020 à 20:05
Forum Climatisation Réponse 29

Erreur E01 PAC Airpac Winverter

Bricovidéo
Administrateur
Bricovidéo
12 983 messages
Bonjour à toutes et à tous.

Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?

Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.

C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.

D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.

Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums

En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com
29 avril 2020 à 03:42
Forum Climatisation Réponse 30

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Bonjour.

Gros problèmes de contact dans vos mesures. Car il est impossible d'avoir en même temps 0 VAC sur AB et 29.9 VDC en ab, qui est la sortie du pont redresseur. La face arrière de la carte présente probablement une couche de vernis qui empêche les pointes de bien toucher. Grattez légèrement avec un cutter les soudures à pointer pour avoir accès à du métal frais. D'ailleurs, vos mesures sur R donnent quelque chose dans la mesure où vous avez dessoudé le régulateur, du coup les soudures sont en métal frais.
29 avril 2020 à 08:44
Forum Climatisation Réponse 31

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
PS : comme demandé en début de réponse 23, commencez par refaire les mesures des 3 secondaires avec le câble en l'air.
29 avril 2020 à 09:23
Forum Climatisation Réponse 32

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonjour.
Merci pour vos réponses.

En VAC :
R-R : 15,5v
O-O : 22,7v
M-M : 11,2v

Toujours en VAC :
AB : 22,1v
CD : 15,2v
EF : 11,2v

En VDC :
ab : 29,9v
cd : 20,1v
ef : 14,5v

Mesure de S :
S1 : 0v
S2 : 0v

Mesure de R :
R1 : 11,8v
R2 : 20,1v

Je ne comprends pas pourquoi S est à 0v tout semble bien soudé !
Merci.
29 avril 2020 à 12:59
Forum Climatisation Réponse 33

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonsoir.
J'ai refait les mesures en suivant vos recommandations, je n'ai aucune tension sur le composant 7805.
Je ne sais pas pourquoi ! et je ne sais pas quoi faire.
Faire des soudures ou pontage ?
Merci à vous.
Bonne soirée.
30 avril 2020 à 19:29
Forum Climatisation Réponse 34

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Bonjour.

Ah, des mesures nettement plus parlantes!

Déjà, aucune surconsommation notable, donc pas de court-circuit en vue, dans la mesure où il y a très peu de pertes entre les mesures transfo à vide et les mesures transfo débitant sur la carte. Même chose pour les tensions DC après redressement.

Effectivement, il est anormal que le 7805 n'ait rien en entrée. Et comme dit ci-dessus, il n'est pas en court-circuit (actuellement actif) sinon les tensions en charge s'en ressentiraient. Je verrais plutôt un composant qui n'amène plus une tension redressé sur son entrée, sans doute la tension "ef".

Voyez si la résistance R156 à côté du régulateur R ne serait pas coupée. Sinon, refaites un gros plan de la zone de ma photo en réponse 23, car pas facile de décrypter les pistes et les composants.
01 mai 2020 à 09:49
Forum Climatisation Réponse 35

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonjour,
Merci pour votre retour.
Voici un gros plan de la zone demandée.
Je ne sais pas comment contrôler si le composant R156 est coupé ou pas.
Est-ce que vous pensez que les tous petits composants sont le problème ?
C207 et C153
Il y a deux tout petits composants à côté du 7805 et j'espère ne pas les avoir abîmés.
Merci de votre aide et de votre temps.

Pour agrandir l'image, cliquez dessus.
r156

01 mai 2020 à 11:26
Forum Climatisation Réponse 36

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
R156 est marquée 102, donc 1000 ohms. N'est plus à incriminer. Par contre, toujours impossible de voir le cheminement des pistes cuivre, surtout dans la zone du régulateur. Laquelle est très pollué par plein de choses, il faudrait la nettoyer avec de l'acétone et une brosse à dents. Et refaites une photo, éventuellement en amenant de la lumière derrière. Ne postez pas de photo tant que VOUS n'arrivez pas à suivre les pistes sur la photo en préparation.

Etes vous sûr qu'il n'y a pas de problème de contact sur le régulateur S? Car souvent ils sont en cascade, la sortie d'un régulateur 12V alimente l'entrée d'un régulateur 5V. Vous lisez bien le 12V sur R, logiquement vous devriez le retrouver sur S.

Ah oui, le fusible sous verre dans le coin de la carte est-il bon?
01 mai 2020 à 15:10
Forum Climatisation Réponse 37

Erreur E01 PAC Airpac Winverter

tam
Membre inscrit
tam
2 249 messages
Bonjour,
Pour Shana, sachant où est l'entrée du 7805, il faut suivre la piste de cette patte pour nous dire à quel composant elle arrive.
Si vous ne voyez pas bien, utilisez votre multimètre en position "bip" pour trouver sur quelle pastille ça sonne.
Classiquement, cela devrait être le "+" d'un pont de diode ou la sortie d'un autre régulateur, voire une résistance comme le suggérait Dom.

Pour agrandir l'image, cliquez dessus.
7805

01 mai 2020 à 15:53
Forum Climatisation Réponse 38

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Bonjour.
J'ai refait une photo et également des tests de connexion et toujours pas de voltage 5v sur le 7805.
J'ai tenté de faire des tests de continuité.

Voici une nouvelle photo de la zone.
J'ai vu qu'il manquait un petit composant sur la carte j'ai donc tenté de souder.

Pour agrandir l'image, cliquez dessus.
fa8899b9 8787 46ea ae19 23c6b3ecf010.jpeg

02 mai 2020 à 09:35
Forum Climatisation Réponse 39

Erreur E01 PAC Airpac Winverter

Shanag60
Membre inscrit
Shanag60
20 messages
Tests de BIP :
entre le point central du S et le bas du c207 = BiP
entre le point central du S et le bas du c153 = BiP
entre le point central du S et celui du R = BiP

entre le point haut du c207 et le Out du R = BiP
entre le point haut du c153 et le In du R = BiP
entre le point bas du c207 et le centre du R = BiP

entre le haut et le bas du c207 = valeur 780 sur mon multimètre pas de BiP
idem sur le c153.
A votre disposition.
02 mai 2020 à 09:55
Forum Climatisation Réponse 40

Erreur E01 PAC Airpac Winverter

tam
Membre inscrit
tam
2 249 messages
Bonjour Shanag,
Effectivement je vois que C207 a sauté sans doute en dé/ressoudant le régulateur.
Dommage mais ce n'est pas la panne.
Citation :
entre le point haut du c153 et le In du R = BiP
Il faut continuer à chercher une autre pastille plus loin. La piste qui alimente le "In" semble être "face composant", donc sous le régulateur lui-même.
02 mai 2020 à 14:14
Forum Climatisation Réponse 41

Erreur E01 PAC Airpac Winverter

Dom-Aom
Membre inscrit
Dom-Aom
7 957 messages
Bonjour.

Vous êtes un peu dans la m... parce que vous avez décidé un beau jour de dessouder vos deux 7805. Pourquoi donc avoir fait cela? Personne ne vous avait jamais dit de le faire. Résultat, si on en croit la photo 2 de la réponse 22, vous avez martyrisé le circuit imprimé au niveau du "S" ; comme c'est un circuit double face, il y a des liaisons d'une face à l'autre par des "trous métallisés", et il est fréquent qu'un dessoudage à l'arrache emmène ces petits cylindres creux en cuivre, et crée potentiellement des interruptions.

Comme le dit Tam, l'arrivée au "S" passe probablement par la face composants. Du coup observez bien les pistes et essayez de voir d'où elle provient. Si vous y arrivez, alors soudez un petit fil entre la soudure concernée et l'entrée de "S".
02 mai 2020 à 16:23
Forum Climatisation Réponse 42

Erreur E01 PAC Airpac Winverter

tam
Membre inscrit
tam
2 249 messages
Bonjour Dom,
Pour Shanag, quand on dessoude un composant il faut vider le canon de cuivre qui entoure chaque patte.
Le composant doit venir quasiment sans effort, sinon on risque d'arracher canon, pastilles voire les pistes en tirant comme un bourrin.

Pour enlever la vieille soudure, il faut apporter de la soudure neuve et aspirer avec une pompe petit à petit jusqu'à ce que tous les trous soient vides. (*)
Au besoin on termine avec de la tresse à dessouder qui agit comme un buvard (si vous avez connu l'écriture à la plume). ;)
C'est un geste à apprendre sur une carte foutue. tongue



02 mai 2020 à 17:11
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.

Questions apparentées dans le forum Climatisation

  • 1. Panne AIRPAC Winverter Erreur P22
    N°5756 : Bonjour. Mon matériel Airpac WINVERTER 3,42KW (Unité extérieure Sanyo SPW-CR364GVH56B) J'ai redémarré ma PAC Air/Eau cette semaine après l'arrêt estival annuel. Le démarrage s'est effectué normalement, mes radiateurs...
  • 2. Erreur 04 sur PAC air eau airpac Ophely Dc inverter 364 tri
    N°7437 : Bonjour à tous. J'ai un problème de communication entre UI et UE. Ma PAC démarre, fait 1 à 3 cycles puis cela disjoncte pas le différentiel. UE Winverter 364 2 leds allumées. UI 3 puis led 1 et 2 clignotent, seule la led...
  • 3. Panne pompe à chaleur Sanyo affiche erreur E04
    N°2600 : Bonjour, et bonne année 2015 ! Ma PAC "Airpac Ophely" basée sur un bloc extérieur SANYO SPW CR604GVH56C et une unité interne basée sur une carte CR-UXRP71B présente une erreur E04 (Problème de communication entre le groupe...
  • 4. Panne PAC Airpac Ophélie code erreur 04 et P26
    N°3693 : Bonsoir à tous, Un appel au secours. J'ai fait installer décembre 2008, une PAC Airpac Ophélie avec relève chaudière pour radiateur eau chaude. En novembre 2015, cette PAC est tombée en panne, code erreur 04 sur la...
  • 5. Code erreur 04 PAC Sanyo Prothea en relève de chaudière
    N°5042 : Bonsoir à tous, Nous avons fait installer en 2009 une PAC air/eau Sanyo – Prothea (Module extérieur Sanyo SPW-C606VEH - Module intérieur Prothea) en relève de chaudière au fioul. Jusqu’à hier, nous n’avions pas eu...
  • 6. PAC Sanyo code erreur E01
    N°5837 : Bonjour. J'ai une pompe à chaleur Sanyo DC inverter à la remise en marche elle affiche le code erreur E01. Le circulateur a l'air OK par contre j'aurai bien voulu vérifier le filtre mais je ne sais pas où il est ? A quoi...
  • 7. Code erreur 3 sur Airpac UE Sanyo
    N°5797 : Bonsoir. Suite à fil d’alimentation du circulateur plancher chauffant, message d’erreur sur l’unité intérieure Winverter affiche ER3. À priori dû à la surchauffe de la PAC. Quel est le problème réel ? Impossible...
  • 8. Panne sur Clim Airpac Ophely erreur E04
    N°5796 : Bonjour à tous. Je suis nouveau ici. J'ai un souci sur une PAC air/eau Airpac Ophely. Depuis quelques jours, la commande filaire placée dans la maison clignote en indiquant E04 et évidemment, le chauffage ne fonctionne plus...
  • 9. Problème PAC LG inverter code erreur 26
    N°4079 : Bonjour, Soucis avec ma PAC/LG Inverter FM40AH-UHO, panne code 26. Démarre puis s'arrête ? Vérifier les sondes... en bon état. Relevé valeurs du compresseur, est-ce normal écarts constatés : 4.0, 3.4, 1.7 Ohms ?? Ou...
  • 10. PAC Daikin RZQ125 code erreur U4 résolu U2 apparait
    N°5129 : Bonjour à tous, J'ai déjà arpenté les sujets et lu quelques topics sur ce code erreur. Toutefois je crée un nouveau sujet pour expliquer l'enchainement de ma panne. J'ai eu un code erreur U4 (prob de communication UI/UE)...
>>> Résultats suivants pour : Erreur E01 PAC Airpac Winverter >>>



information Informations sur le forum Climatisation information Informations sur le moteur du forum Mentions légales

Mentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites.   >> Lire la suite
