Bonjour.
J’ai une PAC Yack Modulo 60 avec une unité extérieur Mitsubishi FDC140VN. La PAC fonctionnait bien, mais de retour de vacances, toute l’unité intérieur était éteinte.
En vérification :
Unité intérieur :le 220Vac arrive bien - depuis l’unité extérieur j’ai 22Vdc entre G1 et G2, rien sur G3.
Unité extérieur : le 220Vac arrive correctement sur carte, PCA505A125A fusibles OK.
Sur carte PCA505A187DD : Au niveau des l’EDF: led verte clignote toutes les secondes, led rouge clignote 2 fois toutes les 4sec.
Est-il possible que quelqu’un m’aide à identifier les causes possible.
Merci.
J’ai une PAC Yack Modulo 60 avec une unité extérieur Mitsubishi FDC140VN. La PAC fonctionnait bien, mais de retour de vacances, toute l’unité intérieur était éteinte.
En vérification :
Unité intérieur :le 220Vac arrive bien - depuis l’unité extérieur j’ai 22Vdc entre G1 et G2, rien sur G3.
Unité extérieur : le 220Vac arrive correctement sur carte, PCA505A125A fusibles OK.
Sur carte PCA505A187DD : Au niveau des l’EDF: led verte clignote toutes les secondes, led rouge clignote 2 fois toutes les 4sec.
Est-il possible que quelqu’un m’aide à identifier les causes possible.
Merci.
08 mars 2025 à 13:15
Questions / Réponses Climatisation 1
Télécommande qui ne fonctionne plus PAC Mitsubishi FDC140VN Yack Modulo
Bonjour.
Vérifier si la commande IR fonctionne, piles OK ?
Prendre votre téléphone mettre en type photo, mettre la commande en direction de l'objectif appuyer sur n'importe quel bouton si la led s'allume violette commande OK.
Diriger la commande vers l'UI si rien, faire un essai si il y en a un en appuyant sur le bouton de secours de fonctionnement.
Sinon je pencherais pour le récepteur HS
Vérifier si la commande IR fonctionne, piles OK ?
Prendre votre téléphone mettre en type photo, mettre la commande en direction de l'objectif appuyer sur n'importe quel bouton si la led s'allume violette commande OK.
Diriger la commande vers l'UI si rien, faire un essai si il y en a un en appuyant sur le bouton de secours de fonctionnement.
Sinon je pencherais pour le récepteur HS
10 mars 2025 à 09:40
Questions / Réponses Climatisation 2
Télécommande qui ne fonctionne plus PAC Mitsubishi FDC140VN Yack Modulo
Bonjour PL,
Merci pour votre réponse.
Il n'y a pas de commande IR. Le système est composé d'une unité extérieure Mitsubishi et du module Yack qui chauffe l'eau des radiateurs (cf photos).
Pour agrandir les images, cliquez dessus.
Merci pour votre réponse.
Il n'y a pas de commande IR. Le système est composé d'une unité extérieure Mitsubishi et du module Yack qui chauffe l'eau des radiateurs (cf photos).
Pour agrandir les images, cliquez dessus.
22 mars 2025 à 10:55
Questions / Réponses Climatisation 3
Télécommande qui ne fonctionne plus PAC Mitsubishi FDC140VN Yack Modulo
Bonjour.
Qu'appelez-vous G1-2-3? "Rien sur G3"... par rapport à quel fil ? (puisqu'un voltmètre a 2 fils)
Votre bloc de commande (blanc) a surement 2 fils qui arrivent dessus. Quelle tension entre ces fils? Si rien, suivez les fils jusqu'à la carte sur laquelle ils arrivent . J'imagine que c'est la carte visible en photo 3. Si oui, faites une photo de cette carte, j'essaierai de vous dire quoi tester dessus. On voit un transfo en bas à droite de cette carte. Quelles tensions AC sur ses 2 connecteurs? L'un devrait porter le secteur, l'autre une basse tension, voire des basses tensions si plus de 2 fils.
Qu'appelez-vous G1-2-3? "Rien sur G3"... par rapport à quel fil ? (puisqu'un voltmètre a 2 fils)
Votre bloc de commande (blanc) a surement 2 fils qui arrivent dessus. Quelle tension entre ces fils? Si rien, suivez les fils jusqu'à la carte sur laquelle ils arrivent . J'imagine que c'est la carte visible en photo 3. Si oui, faites une photo de cette carte, j'essaierai de vous dire quoi tester dessus. On voit un transfo en bas à droite de cette carte. Quelles tensions AC sur ses 2 connecteurs? L'un devrait porter le secteur, l'autre une basse tension, voire des basses tensions si plus de 2 fils.
23 mars 2025 à 10:13
Questions / Réponses Climatisation 4
Télécommande qui ne fonctionne plus PAC Mitsubishi FDC140VN Yack Modulo
Bonjour,
G1, G2 et G3 sont les fils qui connectent l'unité extérieure entre eux. Il y a une tension de 48VDC entre G1 et G2, mais rien entre G1 et G3 ou G2 et G3. Sur la carte du module intérieur, je ne sais pas s'il s'agit de fils d'alimentation.
Il n'y a pas de tension sur la télécommande blanche, celle-ci est connectée à la carte de l'unité intérieure qui ne semble pas être alimentée. Il n'y a aucune tension, ni en entrée ni en sortie sur le transformateur (les fils d'entrée et de sortie sont tous connectés sur la carte).
Il y a bien du 240VAC qui arrive sur la carte.

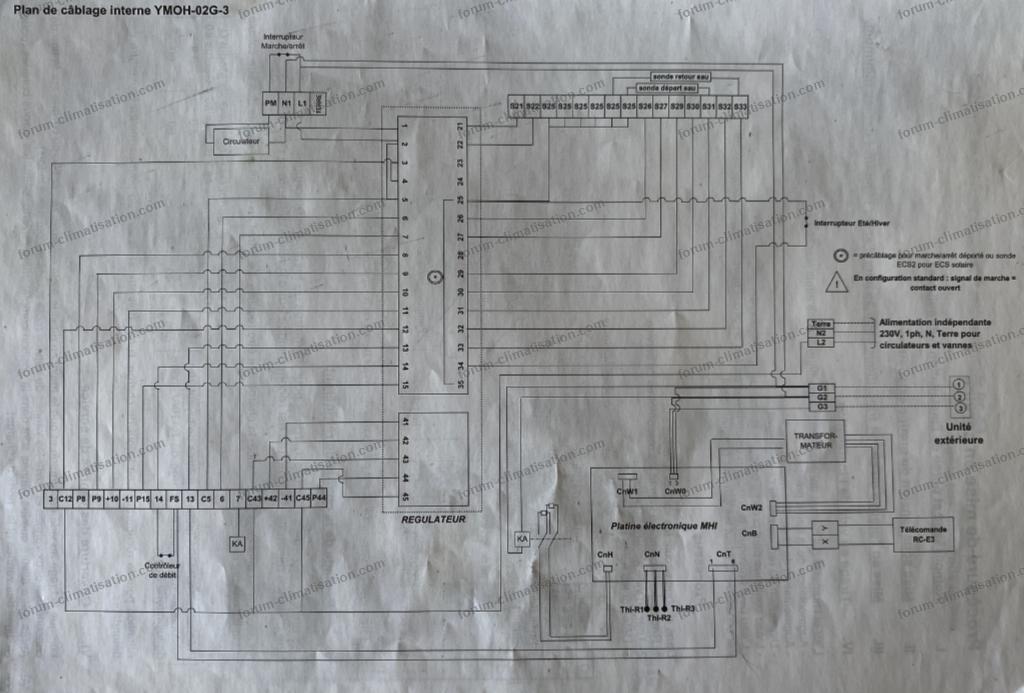

Ci-joint une photo de la carte en question et un schéma. Que devons-nous avoir sur G1-G2-G3 ?
Pour agrandir les images, cliquez dessus.
G1, G2 et G3 sont les fils qui connectent l'unité extérieure entre eux. Il y a une tension de 48VDC entre G1 et G2, mais rien entre G1 et G3 ou G2 et G3. Sur la carte du module intérieur, je ne sais pas s'il s'agit de fils d'alimentation.
Il n'y a pas de tension sur la télécommande blanche, celle-ci est connectée à la carte de l'unité intérieure qui ne semble pas être alimentée. Il n'y a aucune tension, ni en entrée ni en sortie sur le transformateur (les fils d'entrée et de sortie sont tous connectés sur la carte).
Il y a bien du 240VAC qui arrive sur la carte.
Ci-joint une photo de la carte en question et un schéma. Que devons-nous avoir sur G1-G2-G3 ?
Pour agrandir les images, cliquez dessus.
23 mars 2025 à 11:08
Questions / Réponses Climatisation 5
Télécommande qui ne fonctionne plus PAC Mitsubishi FDC140VN Yack Modulo
Vous avez été radin avec le schéma. La réponse à votre question est peut-être à gauche de l'extrait que vous avez posté. Une photo globale du schéma ne serait pas superflue.
Si le secteur arrive bien sur la carte (je suppose au milieu du côté droit), il doit forcément rejoindre le primaire du transfo, qui semble être les 2 fils noirs en haut à droite de la carte. S'il n'y arrive pas, alors un fusible aura pu claquer, et je soupçonne que ce soit le composant orange ci-dessous. S'il est HS, il faudra trouver pourquoi il a sauté, par exemple si un des deux ponts de diodes s'est mis en court-circuit.
Pour vous aider plus avant, il faudra que vous déposiez complètement la carte et que vous en fassiez une photo optimisée recto-verso.
Pour agrandir l'image, cliquez dessus.
Si le secteur arrive bien sur la carte (je suppose au milieu du côté droit), il doit forcément rejoindre le primaire du transfo, qui semble être les 2 fils noirs en haut à droite de la carte. S'il n'y arrive pas, alors un fusible aura pu claquer, et je soupçonne que ce soit le composant orange ci-dessous. S'il est HS, il faudra trouver pourquoi il a sauté, par exemple si un des deux ponts de diodes s'est mis en court-circuit.
Pour vous aider plus avant, il faudra que vous déposiez complètement la carte et que vous en fassiez une photo optimisée recto-verso.
Pour agrandir l'image, cliquez dessus.
23 mars 2025 à 18:32
Questions / Réponses Climatisation 6
Télécommande qui ne fonctionne plus PAC Mitsubishi FDC140VN Yack Modulo
Bonjour,

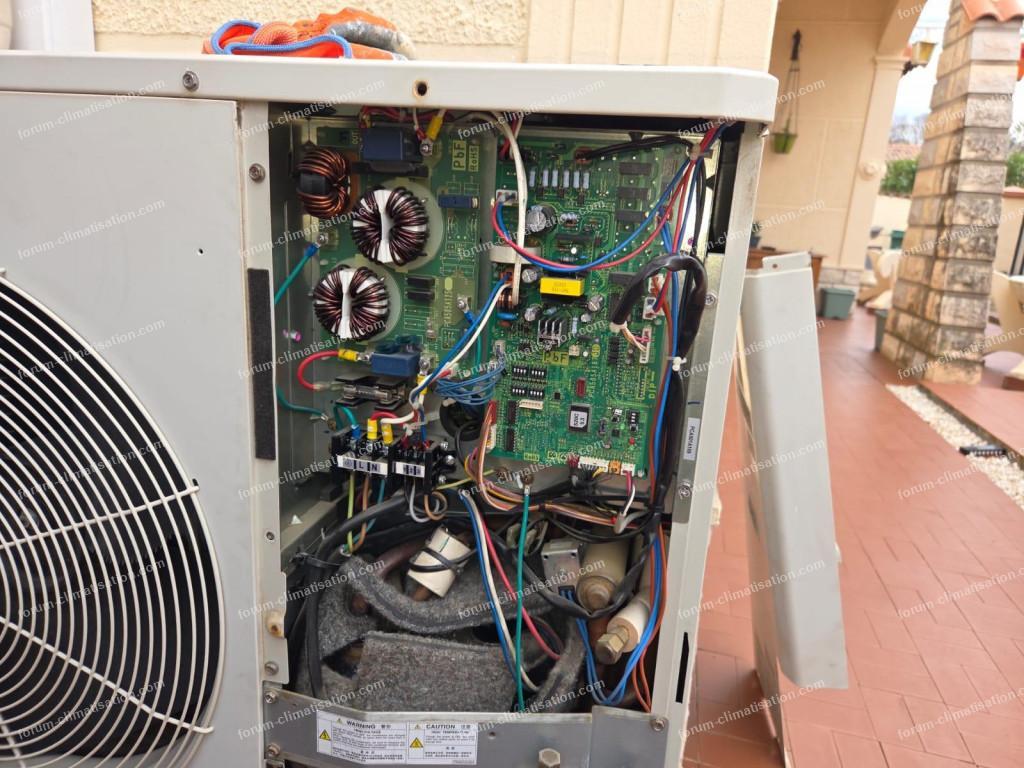

Démontage de la carte, pas de problème détecté.
Il ne semble pas y avoir de fusible sur cette carte.
Pour agrandir les images, cliquez dessus.
Démontage de la carte, pas de problème détecté.
Il ne semble pas y avoir de fusible sur cette carte.
Pour agrandir les images, cliquez dessus.
29 mars 2025 à 10:59
Questions / Réponses Climatisation 7
Télécommande qui ne fonctionne plus PAC Mitsubishi FDC140VN Yack Modulo
Bonjour.
Il y a des choses que je ne comprends pas dans ce que vous dites. G1 et G2 semblent venir de N1-L1 en haut du schéma (tourné de sorte qu'on lise les annotations). Donc on doit lire 230VAC (je dis bien AC) sur G1-G2. Vous dites y lire 22VDC, puis 48VDC. Pour ces mesures, le voltmètre doit être en AC.
D'autre part, sur quel connecteur de la carte voyez-vous le secteur arriver? Sur la photo 1 ci-dessus, est-ce le connecteur rouge en haut? Si oui, vous devez avoir continuité entre cette arrivée secteur et le départ vers le transfo secteur (2 fils noirs). Les photos recto verso montrent (selon moi) qu'on a bien cette continuité. Confirmez.
Re-mesurez entrée et sorties du transfo, en AC.
Il y a des choses que je ne comprends pas dans ce que vous dites. G1 et G2 semblent venir de N1-L1 en haut du schéma (tourné de sorte qu'on lise les annotations). Donc on doit lire 230VAC (je dis bien AC) sur G1-G2. Vous dites y lire 22VDC, puis 48VDC. Pour ces mesures, le voltmètre doit être en AC.
D'autre part, sur quel connecteur de la carte voyez-vous le secteur arriver? Sur la photo 1 ci-dessus, est-ce le connecteur rouge en haut? Si oui, vous devez avoir continuité entre cette arrivée secteur et le départ vers le transfo secteur (2 fils noirs). Les photos recto verso montrent (selon moi) qu'on a bien cette continuité. Confirmez.
Re-mesurez entrée et sorties du transfo, en AC.
31 mars 2025 à 10:33
Questions / Réponses Climatisation 8
Télécommande qui ne fonctionne plus PAC Mitsubishi FDC140VN Yack Modulo
Bonjour,
G1, G2 et G3 viennent de l'unité extérieure. Nous recevons une tension de 48Vac entre G1-G2 et G1-G3.
Quelle est la tension que nous devons recevoir de l'unité extérieure ?
Le câblage G1-G2-G3 est directement connecté à la carte de l'unité intérieure.
Sur l'unité intérieure, une tension de 230V est fournie, seule la phase est utilisée et elle est connectée au connecteur C43, conformément au plan.
G1, G2 et G3 viennent de l'unité extérieure. Nous recevons une tension de 48Vac entre G1-G2 et G1-G3.
Quelle est la tension que nous devons recevoir de l'unité extérieure ?
Le câblage G1-G2-G3 est directement connecté à la carte de l'unité intérieure.
Sur l'unité intérieure, une tension de 230V est fournie, seule la phase est utilisée et elle est connectée au connecteur C43, conformément au plan.
06 avril 2025 à 12:03
Questions / Réponses Climatisation 9
Télécommande qui ne fonctionne plus PAC Mitsubishi FDC140VN Yack Modulo
Bonjour.
J'avais bien compris que G1-2-3 relient l'UI et l'UE. De votre côté, vous n'avez pas répondu à ma question sur la liaison par le circuit imprimé entre l'arrivée secteur sur la carte et le primaire du transfo. ON SAIT que le transfo doit avoir du 230VAC en entrée. S'il n'en a pas, il faut trouver pourquoi.
Je me répète : sur le schéma, on voit que G1-G2 sont reliés en haut sur une arrivée L1-N1, on doit donc normalement avoir 230VAC entre L1-N1, donc entre G1-G2
J'avais bien compris que G1-2-3 relient l'UI et l'UE. De votre côté, vous n'avez pas répondu à ma question sur la liaison par le circuit imprimé entre l'arrivée secteur sur la carte et le primaire du transfo. ON SAIT que le transfo doit avoir du 230VAC en entrée. S'il n'en a pas, il faut trouver pourquoi.
Je me répète : sur le schéma, on voit que G1-G2 sont reliés en haut sur une arrivée L1-N1, on doit donc normalement avoir 230VAC entre L1-N1, donc entre G1-G2
08 avril 2025 à 10:53
Questions / Réponses Climatisation 10
Télécommande qui ne fonctionne plus PAC Mitsubishi FDC140VN Yack Modulo
Bonjour,
Merci, j’en déduis que nous devons avoir 230Vac entre G1 et G2, et donc que le problème vient de l’unité extérieure.
Je vais tout remonter et vérifier l’unité extérieure…
Merci, j’en déduis que nous devons avoir 230Vac entre G1 et G2, et donc que le problème vient de l’unité extérieure.
Je vais tout remonter et vérifier l’unité extérieure…
08 avril 2025 à 21:30
