Question Forum Climatisation : Problème PAC Yack modulo 60
Bonjour à vous !
Je suis en possession d'une pompe à chaleur.
YACK modulo Genius 60 avec module hydraulique en relève de chaudière et contrôler de marque Mitsubishi RC-E1
Quand je démarre ma PAC fonctionne 5minutes environ puis :
- mon contrôler RC-E1 efface affichage et clignote orange plus moyen d’accéder à quelques fonctions que ce soit sur contrôler
- Mon UI et UE a le voyant vert clignotant (pas de rouge)
Ma PAC ne redémarre plus.
Je coupe le courant 3 minutes et j'arrive alors à accéder à mon contrôler et ma PAC redémarre pour environ 5mn.
J'ai fait un check des erreurs sur mon contrôler qui me donne comme erreur "E01".
J'ai fait un contrôle des connexions elles sont OK.
Je suis en possession d'une pompe à chaleur.
YACK modulo Genius 60 avec module hydraulique en relève de chaudière et contrôler de marque Mitsubishi RC-E1
Quand je démarre ma PAC fonctionne 5minutes environ puis :
- mon contrôler RC-E1 efface affichage et clignote orange plus moyen d’accéder à quelques fonctions que ce soit sur contrôler
- Mon UI et UE a le voyant vert clignotant (pas de rouge)
Ma PAC ne redémarre plus.
Je coupe le courant 3 minutes et j'arrive alors à accéder à mon contrôler et ma PAC redémarre pour environ 5mn.
J'ai fait un check des erreurs sur mon contrôler qui me donne comme erreur "E01".
J'ai fait un contrôle des connexions elles sont OK.
03 novembre 2018 à 23:57
Réponse 1 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bonjour,
Comme déjà demandé dans votre post sur le chauffage.
Bon déjà merci de nous dire sur l'unité intérieure le comportement des voyants rouge et vert et idem sur l'unité extérieure.
Merci de répondre dans le domaine climatisation, je le verrai plus rapidement.
Cordialement.
maclimatisation.com
Comme déjà demandé dans votre post sur le chauffage.
Bon déjà merci de nous dire sur l'unité intérieure le comportement des voyants rouge et vert et idem sur l'unité extérieure.
Merci de répondre dans le domaine climatisation, je le verrai plus rapidement.
Cordialement.
maclimatisation.com
04 novembre 2018 à 09:59
Réponse 2 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Re,
Excusez-moi je n'avais pas vu l'ajout de commentaires.
Bref le E1 dans le rouge éteint vert clignotant permanent indique un défaut de câblage ou quand plusieurs télécommandes sont utilisées par l'utilisateur sur certaines unités intérieures.
Attention si le vert clignote par séquence merci de nous dire le nombre de fois il clignote par séquence.
Cordialement.
maclimatisation.com
Excusez-moi je n'avais pas vu l'ajout de commentaires.
Bref le E1 dans le rouge éteint vert clignotant permanent indique un défaut de câblage ou quand plusieurs télécommandes sont utilisées par l'utilisateur sur certaines unités intérieures.
Attention si le vert clignote par séquence merci de nous dire le nombre de fois il clignote par séquence.
Cordialement.
maclimatisation.com
04 novembre 2018 à 10:18
Réponse 3 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bonjour.
Votre RC est relié au modulo par 3 fils. Il y a probablement du 12V entre 2 fils (ou une autre tension continue) ; après une coupure, identifiez lesquels puis, durant les quelques minutes de fonctionnement, voyez si cette tension ne chuterait pas jusqu'à arriver à un niveau trop bas qui ferait que tout s'arrête. Cela voudrait dire que l'alimentation basse tension dans le Modulo a un problème.
Cordialement, Dom.
Votre RC est relié au modulo par 3 fils. Il y a probablement du 12V entre 2 fils (ou une autre tension continue) ; après une coupure, identifiez lesquels puis, durant les quelques minutes de fonctionnement, voyez si cette tension ne chuterait pas jusqu'à arriver à un niveau trop bas qui ferait que tout s'arrête. Cela voudrait dire que l'alimentation basse tension dans le Modulo a un problème.
Cordialement, Dom.
04 novembre 2018 à 10:55
Réponse 4 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Re,
Est-ce que vous avez une commande pour l'eau chaude et l'autre pour le chauffage.
Car cela peut venir d'une commande non reliée ou non fonctionnelle.
Cordialement.
maclimatisation.com
Est-ce que vous avez une commande pour l'eau chaude et l'autre pour le chauffage.
Car cela peut venir d'une commande non reliée ou non fonctionnelle.
Cordialement.
maclimatisation.com
04 novembre 2018 à 12:00
Réponse 5 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Merci à vous pour votre attention.
En ce qui concerne mon controler il n'y a pas 3 fils mais seulement 2.
Il y a 6.35v quand la PAC est en marche normale par contre en effet quand ma PAC bugge et mon controler clignote orange alors à ce moment là la tension est très instable passe de 0 à 5V.
Mon unité intérieure a le voyant vert qui clignote et le voyant rouge qui clignote par 3 x.
Une nouveauté tout de même la tension revient seule à 6.35V sur mon controler et la PAC redémarre (chose qu'elle ne faisait pas avant).
En ce qui concerne mon controler il n'y a pas 3 fils mais seulement 2.
Il y a 6.35v quand la PAC est en marche normale par contre en effet quand ma PAC bugge et mon controler clignote orange alors à ce moment là la tension est très instable passe de 0 à 5V.
Mon unité intérieure a le voyant vert qui clignote et le voyant rouge qui clignote par 3 x.
Une nouveauté tout de même la tension revient seule à 6.35V sur mon controler et la PAC redémarre (chose qu'elle ne faisait pas avant).
04 novembre 2018 à 19:05
Réponse 6 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bon, eh bien ça sent le problème d'alimentation... Postez une photo de la carte qui porte l'alim, ou une photo de l'ensemble si vous ignorez laquelle c'est (si plusieurs cartes).
En question 4616, (Problème PAC Mitsubishi yack modulo) la personne mesure 16V sur la télécommande... En fait elle baisse la tension d'entrée à 5V pour ses circuits, mais 6.35 c'est vraiment bas...
En question 4616, (Problème PAC Mitsubishi yack modulo) la personne mesure 16V sur la télécommande... En fait elle baisse la tension d'entrée à 5V pour ses circuits, mais 6.35 c'est vraiment bas...
04 novembre 2018 à 20:17
Réponse 7 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bonsoir,
Avec les nouveaux renseignements que vous donnez le diagnostic est le suivant :
Défaut de câblage de la télécommande.
Inversion des fils entre les bornes X et Y.
Cordialement.
maclimatisation.com
Avec les nouveaux renseignements que vous donnez le diagnostic est le suivant :
Défaut de câblage de la télécommande.
Inversion des fils entre les bornes X et Y.
Cordialement.
maclimatisation.com
04 novembre 2018 à 20:48
Réponse 8 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Ce matin ma PAC se met "en préparation" puis elle bloque.
J'ai essayé d'inverser les fils de la télécommande mais toujours "préparation affiche".
Questionne erreur data et toujours erreur E01.
Un truc de ouf.
J'ai essayé d'inverser les fils de la télécommande mais toujours "préparation affiche".
Questionne erreur data et toujours erreur E01.
Un truc de ouf.
05 novembre 2018 à 11:48
Réponse 9 forum climatisation bricovideo.com
Problème PAC Yack modulo 60

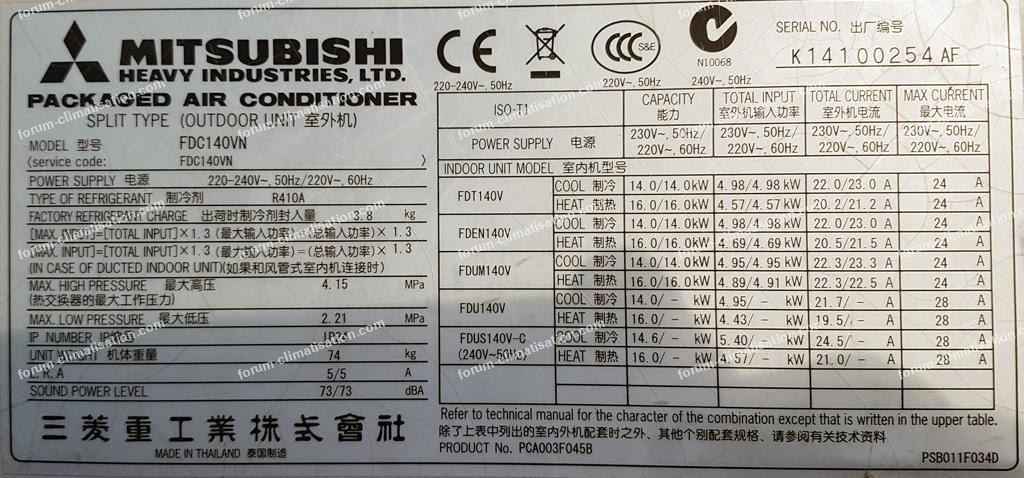

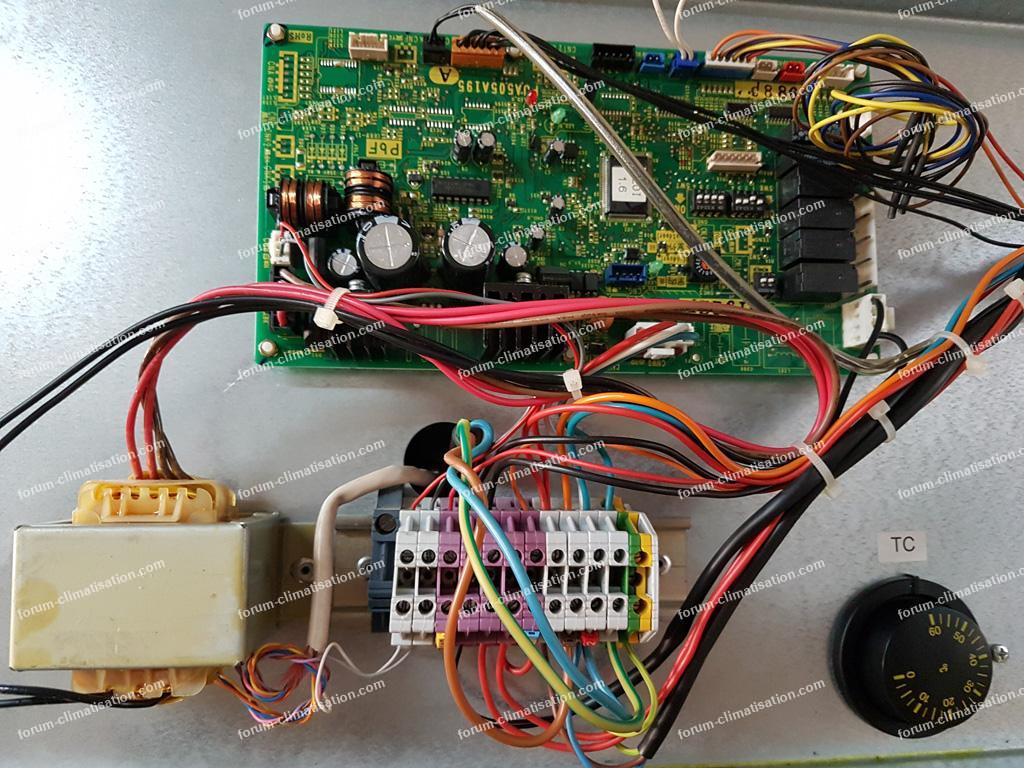

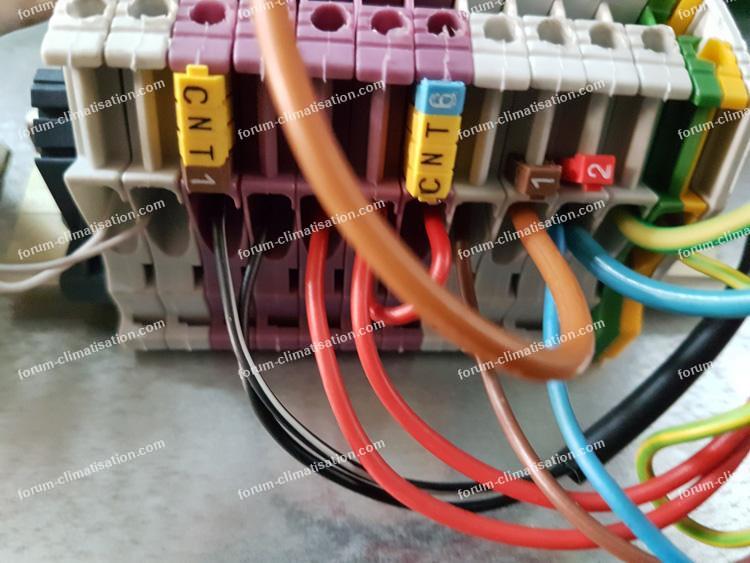

Je vous joins les photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
05 novembre 2018 à 11:51
Réponse 10 forum climatisation bricovideo.com
Problème PAC Yack modulo 60

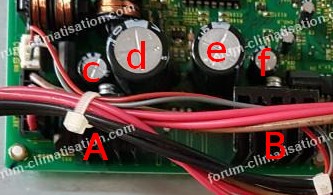

Pourriez-vous lire ce qui est écrit sur les composants suivants :
A et B : montés sur radiateur, sans doute des régulateurs genre 7805, 7812 ou du même genre
c/d/e/f : condos chimiques, valeur en µF et tension en V.
Pour agrandir l'image, cliquez dessus.
A et B : montés sur radiateur, sans doute des régulateurs genre 7805, 7812 ou du même genre
c/d/e/f : condos chimiques, valeur en µF et tension en V.
Pour agrandir l'image, cliquez dessus.
05 novembre 2018 à 13:06
Réponse 11 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bonjour.
Ma PAC refait comme précédemment, fonctionne puis plus de jus sur controler.

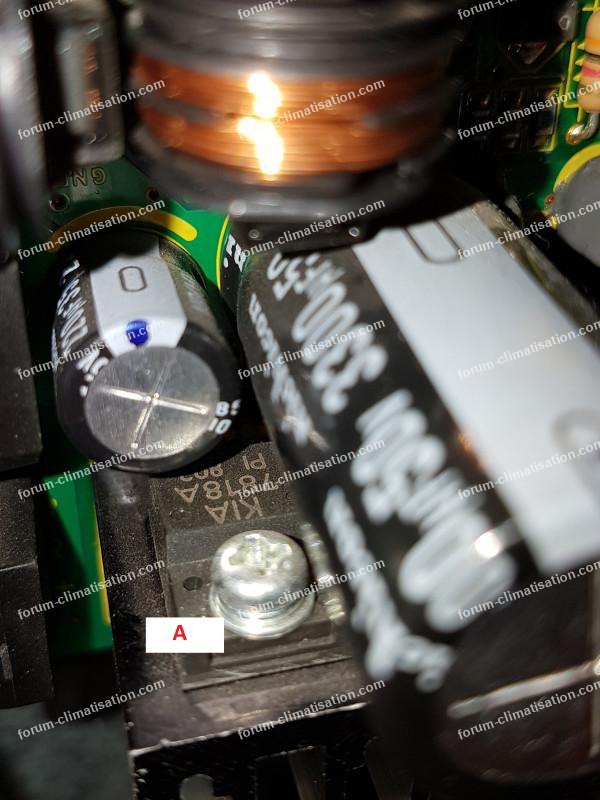

Ci-joint références des pièces.
Ma PAC refait comme précédemment, fonctionne puis plus de jus sur controler.
Ci-joint références des pièces.
06 novembre 2018 à 11:31
Réponse 12 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
AAC Dit :
Citation :Non je n'ai qu'une télécommande.
Est-ce que vous avez une commande pour l'eau chaude et l'autre pour le chauffage.
06 novembre 2018 à 11:41
Réponse 13 forum climatisation bricovideo.com
Problème PAC Yack modulo 60

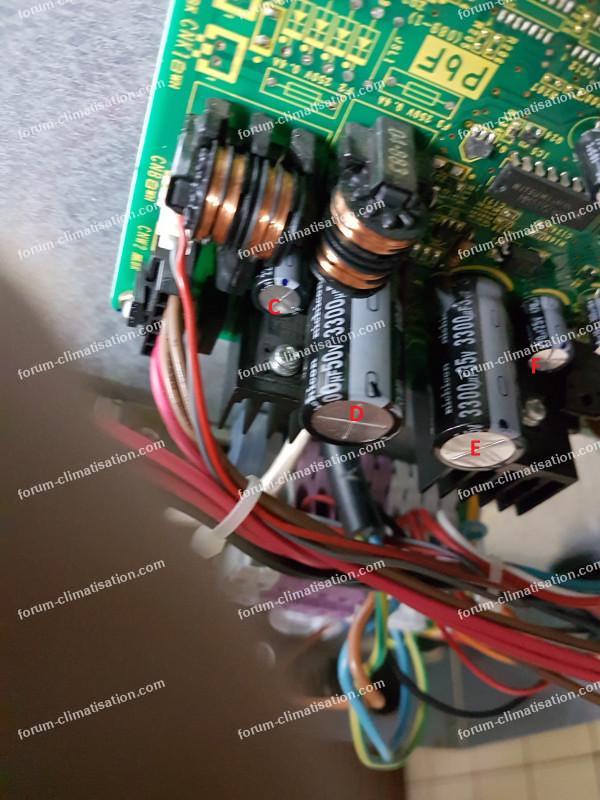

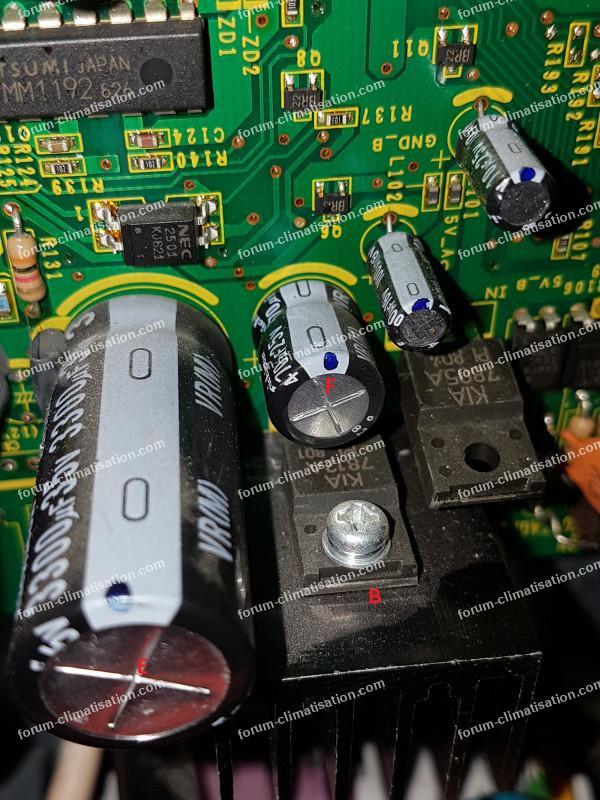

Oups voici les photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
06 novembre 2018 à 13:07
Réponse 14 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Il ne fallait pas mettre de photos, juste rapporter ce qui est écrit dessus...
Vous allez mesurer quelques tensions, car il se pourrait fort que l'une d'elles ou même plusieurs soient dans les choux. Vous avez donc 3 régulateurs (je n'avais pas vu celui qui n'a pas de radiateur), ils fabriquent des tensions censées être stables. Quand vous lisez 78xy normalement, la broche centrale est le 0V, la broche de droite est la sortie (que vous devez mesurer à xy volts exactement, à 2% près), et la broche de gauche est l'entrée (vous devez y mesurer une tension d'au moins xy+3 volts).
Le 18V, c'est pour la télécommande; le 12V pour les relais; le 5V pour le microP et divers circuits. Mesurez les 2 tensions pour chaque régulateur (fil noir du multimètre sur la broche centrale, fil rouge à gauche puis à droite). Si les tensions d'un régulateur ne sont pas conformes, changez le condensateur concerné : pour le 18V, le D, pour le 12V, le E. Pour le 5V, sans doute les 2 autres (sous réserves). Il se peut que la sortie 12V serve d'entrée au 7805...
Vous allez mesurer quelques tensions, car il se pourrait fort que l'une d'elles ou même plusieurs soient dans les choux. Vous avez donc 3 régulateurs (je n'avais pas vu celui qui n'a pas de radiateur), ils fabriquent des tensions censées être stables. Quand vous lisez 78xy normalement, la broche centrale est le 0V, la broche de droite est la sortie (que vous devez mesurer à xy volts exactement, à 2% près), et la broche de gauche est l'entrée (vous devez y mesurer une tension d'au moins xy+3 volts).
Le 18V, c'est pour la télécommande; le 12V pour les relais; le 5V pour le microP et divers circuits. Mesurez les 2 tensions pour chaque régulateur (fil noir du multimètre sur la broche centrale, fil rouge à gauche puis à droite). Si les tensions d'un régulateur ne sont pas conformes, changez le condensateur concerné : pour le 18V, le D, pour le 12V, le E. Pour le 5V, sans doute les 2 autres (sous réserves). Il se peut que la sortie 12V serve d'entrée au 7805...
06 novembre 2018 à 19:10
Réponse 15 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
J'ai pris les tensions, j'ai retourné la carte.
Photo ci-jointe il y a 3 points pour les radiateurs et 2 points de soudures pour les condos.
Pour agrandir l'image, cliquez dessus.
Photo ci-jointe il y a 3 points pour les radiateurs et 2 points de soudures pour les condos.
Pour agrandir l'image, cliquez dessus.
07 novembre 2018 à 14:48
Réponse 16 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bonjour.
Joli rapport de manips, j'apprécie les fils noir et rouge du voltmètre! 3 remarques:
1/ La mesure à 12.3V est à priori correcte.
2/ La mesure à 7.35V dénote un défaut. Vous devriez avoir bien plus.
3/ TOUTES les mesures à 0V sont à priori incorrectes, à cause de problèmes de contact. Les soudures sont souvent + ou - recouvertes d'une sorte de vernis appelé "flux", qui est un agent nettoyant du cuivre. Le flux en excès arrive à faire une pellicule sur certaines soudures. En plus, l'ensemble de la face arrière des cartes est parfois carrément vernis, ce qui "en rajoute une couche". Grattez préalablement les endroits que vous allez mesurer et refaites vos mesures. En effet, un régulateur ne peut pas avoir une tension en sortie et rien en entrée. C'est comme si un robinet d'où sort de l'eau n'avait pas d'eau qui lui arrive de la tuyauterie.
Tant que vous y êtes, faites aussi des mesures sur le 3ème régulateur, en XYZ (comme pour les autres). Je crois voir que son entrée est bien comme prévu la sortie du rég 12V.
Toutes ces mesures se font évidemment en Volts Continus. Je vous rajoute 2 mesures à faire en Volts Alternatifs, entre A et B, puis entre C et D ; ce sont les 2 sorties du transfo secteur. Normalement, AB devrait donner 12-14V, CD 17-22V.
Cordialement, Dom.
Pour agrandir l'image, cliquez dessus.
Joli rapport de manips, j'apprécie les fils noir et rouge du voltmètre! 3 remarques:
1/ La mesure à 12.3V est à priori correcte.
2/ La mesure à 7.35V dénote un défaut. Vous devriez avoir bien plus.
3/ TOUTES les mesures à 0V sont à priori incorrectes, à cause de problèmes de contact. Les soudures sont souvent + ou - recouvertes d'une sorte de vernis appelé "flux", qui est un agent nettoyant du cuivre. Le flux en excès arrive à faire une pellicule sur certaines soudures. En plus, l'ensemble de la face arrière des cartes est parfois carrément vernis, ce qui "en rajoute une couche". Grattez préalablement les endroits que vous allez mesurer et refaites vos mesures. En effet, un régulateur ne peut pas avoir une tension en sortie et rien en entrée. C'est comme si un robinet d'où sort de l'eau n'avait pas d'eau qui lui arrive de la tuyauterie.
Tant que vous y êtes, faites aussi des mesures sur le 3ème régulateur, en XYZ (comme pour les autres). Je crois voir que son entrée est bien comme prévu la sortie du rég 12V.
Toutes ces mesures se font évidemment en Volts Continus. Je vous rajoute 2 mesures à faire en Volts Alternatifs, entre A et B, puis entre C et D ; ce sont les 2 sorties du transfo secteur. Normalement, AB devrait donner 12-14V, CD 17-22V.
Cordialement, Dom.
Pour agrandir l'image, cliquez dessus.
07 novembre 2018 à 19:17
Réponse 17 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Je n'arrive pas à prendre les tensions.
J'ai pourtant gratté le vernis (peut-être pas assez).
A un moment ma PAC ne démarre plus du tout j'ai eu peur d'avoir fait plus de dégâts.
Pensez-vous qu'il faille acheter une nouvelle carte ?
Quelqu’un a t'il le même matériel et me dire si lui aussi a une tension de 6.35V pour alimentation télécommande RC-E1
Le modèle de la carte est PJA505A195
J'ai pourtant gratté le vernis (peut-être pas assez).
A un moment ma PAC ne démarre plus du tout j'ai eu peur d'avoir fait plus de dégâts.
Pensez-vous qu'il faille acheter une nouvelle carte ?
Quelqu’un a t'il le même matériel et me dire si lui aussi a une tension de 6.35V pour alimentation télécommande RC-E1
Le modèle de la carte est PJA505A195
08 novembre 2018 à 18:25
Réponse 18 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Sur ma référence carte il y a PJA505A195 un A à la fin
Je vois les mêmes cartes sur le net mais avec un B ou BA à la fin c'est compatible ?
En photo c'est ma carte actuelle.
Exemple : https://www.aliexpress.com/item/Central-air-conditioner-computer-board/1966300760.html
Pour agrandir l'image, cliquez dessus.
Je vois les mêmes cartes sur le net mais avec un B ou BA à la fin c'est compatible ?
En photo c'est ma carte actuelle.
Exemple : https://www.aliexpress.com/item/Central-air-conditioner-computer-board/1966300760.html
Pour agrandir l'image, cliquez dessus.
08 novembre 2018 à 19:04
Réponse 19 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Que donnent AB et CD (en alternatif)? Éventuellement, mesurez les sorties de transfo sur les 2 câbles (qui arrivent en AB et CD) après les avoir déconnectés.
08 novembre 2018 à 19:13
Réponse 20 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Alors en AB j'ai 18.5V en BC 24V j'ai réussi à prendre les tensions des autres.
!!
J'ai commandé une carte sur site chinois :
https://www.yoycart.com/Product/573487084257/Circuit_de_commande_de_climatisation_Mit
Mais je me demande si ça va aller car il y a quelques différences (photos N°2).
Pour agrandir les images, cliquez dessus.
!!J'ai commandé une carte sur site chinois :
https://www.yoycart.com/Product/573487084257/Circuit_de_commande_de_climatisation_Mit
Mais je me demande si ça va aller car il y a quelques différences (photos N°2).
Pour agrandir les images, cliquez dessus.
10 novembre 2018 à 13:43
Réponse 21 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
La commande de la carte était prématurée, mais bon c'est votre argent!
XYZ est (encore) passé à la trappe, mais on suppose que c'est conforme. Car...
Le 7.2V est toujours anormal. Deux possibilités : ou bien le régulateur 18V est mort, auquel cas on le remplace pour 1€, ou bien la télécommande est morte, et il ne fallait pas acheter la carte!!
Refaites la mesure du 7.2V SANS la télécommande (en débranchant un de ses fils). Si toujours 7.2V, alors changez le 7818. Profitez en pour faire les mesures XYZ.
XYZ est (encore) passé à la trappe, mais on suppose que c'est conforme. Car...
Le 7.2V est toujours anormal. Deux possibilités : ou bien le régulateur 18V est mort, auquel cas on le remplace pour 1€, ou bien la télécommande est morte, et il ne fallait pas acheter la carte!!
Refaites la mesure du 7.2V SANS la télécommande (en débranchant un de ses fils). Si toujours 7.2V, alors changez le 7818. Profitez en pour faire les mesures XYZ.
10 novembre 2018 à 15:15
Réponse 22 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
J'ai fait les mesures XYZ il y a 0V (il n’y a pas de radiateur), je n'ai que 2 radiateurs (manque celui du centre).
En ce qui concerne la télécommande j'ai commandé une commande de type Mitsubishi RC-E1R je n'ai pas trouvé de RC-E1 je l'ai branché mais il m'indique "WAIT" puis "04 9F" il bloque là-dessus puis redémarre sans cesse avec une comme boucle "WAIT" puis "04 9F".
En ce qui concerne les pièces en plus ce n'est pas un souci (ça me fera des pièces de rechange).
Juste la carte commandée aujourd'hui est-elle bonne ? (car elle n'est pas encore partie de l’entrepôt, si pas bonne je peux toujours rectifier).
Merci pour votre patience !!
En ce qui concerne la télécommande j'ai commandé une commande de type Mitsubishi RC-E1R je n'ai pas trouvé de RC-E1 je l'ai branché mais il m'indique "WAIT" puis "04 9F" il bloque là-dessus puis redémarre sans cesse avec une comme boucle "WAIT" puis "04 9F".
En ce qui concerne les pièces en plus ce n'est pas un souci (ça me fera des pièces de rechange).
Juste la carte commandée aujourd'hui est-elle bonne ? (car elle n'est pas encore partie de l’entrepôt, si pas bonne je peux toujours rectifier).
Merci pour votre patience !!
10 novembre 2018 à 19:31
Réponse 23 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Oui, parce que de la patience, il en faut avec vous!! Votre gestion de la panne est juste catastrophique.
Si vous avez fait vos mesures entre les 2 régulateurs présents, là où il n'y a pas de radiateur, vous ne pouvez PAS trouver 0V. Une des mesures doit donner "12V", mais apparemment les problèmes de contact que vous avez eu juste avant ne vous ont pas servi de leçon... J'ai oublié de vous dire que cette mesure "12V" est fausse en valeur et en signe (couleur de fils). Ce devrait être 23.6V, vu les pistes de cuivre.
Mais de toutes façons, XYZ n'est pas à cet endroit, regardez ma photo, bon sang!! Je vous ai aussi demandé une mesure télécommande déconnectée, j'attends toujours. Vous devez probablement estimer qu'elle ne sert à rien.
"Wait/09-4F" et "la carte commandée est-elle bonne?" : aucune idée. Je suis là en tant que diagnostiqueur de pannes électroniques, pas en tant que spécialiste Yack ou autre.
Si vous avez fait vos mesures entre les 2 régulateurs présents, là où il n'y a pas de radiateur, vous ne pouvez PAS trouver 0V. Une des mesures doit donner "12V", mais apparemment les problèmes de contact que vous avez eu juste avant ne vous ont pas servi de leçon... J'ai oublié de vous dire que cette mesure "12V" est fausse en valeur et en signe (couleur de fils). Ce devrait être 23.6V, vu les pistes de cuivre.
Mais de toutes façons, XYZ n'est pas à cet endroit, regardez ma photo, bon sang!! Je vous ai aussi demandé une mesure télécommande déconnectée, j'attends toujours. Vous devez probablement estimer qu'elle ne sert à rien.
"Wait/09-4F" et "la carte commandée est-elle bonne?" : aucune idée. Je suis là en tant que diagnostiqueur de pannes électroniques, pas en tant que spécialiste Yack ou autre.
11 novembre 2018 à 09:35
Réponse 24 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bonjour.
Je vous ai mis un récapitulatif des tensions prises.
Désolé si je n'arrive pas à vous suivre je débute.
J'ai re-testé la tension de 7.2V sans la télécommande elle est toujours à 7.2V.
En ce qui concerne la tension où j'ai 0V je ne comprends pas !! (je re-testerai demain s'il y a vraiment besoin de cette valeur).
Si je mets du temps à répondre c'est que la PAC est chez un membre de ma famille qui n'est pas à côté de chez moi (personnes âgées).
Pour agrandir l'image, cliquez dessus.
Je vous ai mis un récapitulatif des tensions prises.
Désolé si je n'arrive pas à vous suivre je débute.
J'ai re-testé la tension de 7.2V sans la télécommande elle est toujours à 7.2V.
En ce qui concerne la tension où j'ai 0V je ne comprends pas !! (je re-testerai demain s'il y a vraiment besoin de cette valeur).
Si je mets du temps à répondre c'est que la PAC est chez un membre de ma famille qui n'est pas à côté de chez moi (personnes âgées).
Pour agrandir l'image, cliquez dessus.
11 novembre 2018 à 14:12
Réponse 25 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bonjour.
Le temps que vous mettez à répondre n'est pas le problème, chacun a ses activités, y compris moi. Là où je tique c'est que vous demandez de l'aide au forum, ce qui est une excellente initiative, mais vous faites fi des choses qu'on vous dit. Vous avez commandé sans rien dire une carte alors que je vous disais à mots couverts que la vôtre était réparable facilement. Une commande venant de Chine va mettre 3 semaines à arriver, un régulateur 7818 s'achète n'importe où en France pour quasiment rien. Quand je commande à 16H chez rs.particuliers, je reçois le colis à 8H30 le lendemain...
Pour les tensions à 0V, inutile de les refaire, mais regardez bien les 2 pistes de droite, ce sont les mêmes que celles sur lesquelles vous lisiez (à tort) 12V. Donc problème de contact. Mais laissez tomber.
En entrée du 7818 vous lisez 30V, en sortie 7.35V. Et ce, que la télécommande soit branchée ou non. Ma conclusion est que le régulateur est HS. On pourrait imaginer qu'il y a trop de demande sur la ligne 18V, ce qui ferait chuter les tensions, mais dans ce cas, vous n'auriez par 31V sur l'entrée, plutôt entre 20 et 25.
Je pense que l'installation pourrait remarcher avec une tension un peu plus élevée sur la TC. Je vous propose donc de relier le fil de gauche du 7812 (noté 12.3V) avec le fil de gauche du 7818 (noté 7.35V). "Gauche" est basé sur la photo ci-dessus, telle qu'elle apparaît à l'écran. Si l'essai est concluant, arrêtez tout et achetez un 7818. En effet, on ne peut pas sous-alimenter durablement la ligne 18V, ni trop tirer sur le régulateur 12V. Durant cette manip, la TC verra ni 7.35V ni 18V, mais 12, ce qui devrait pouvoir redonner un peu de vie à l'ensemble, je pense. Si vous êtes courageux, vous pouvez dessouder le 7818, mais je pense que vous pouvez faire le pontage 7818 en place.
Cordialement, Dom.
Le temps que vous mettez à répondre n'est pas le problème, chacun a ses activités, y compris moi. Là où je tique c'est que vous demandez de l'aide au forum, ce qui est une excellente initiative, mais vous faites fi des choses qu'on vous dit. Vous avez commandé sans rien dire une carte alors que je vous disais à mots couverts que la vôtre était réparable facilement. Une commande venant de Chine va mettre 3 semaines à arriver, un régulateur 7818 s'achète n'importe où en France pour quasiment rien. Quand je commande à 16H chez rs.particuliers, je reçois le colis à 8H30 le lendemain...
Pour les tensions à 0V, inutile de les refaire, mais regardez bien les 2 pistes de droite, ce sont les mêmes que celles sur lesquelles vous lisiez (à tort) 12V. Donc problème de contact. Mais laissez tomber.
En entrée du 7818 vous lisez 30V, en sortie 7.35V. Et ce, que la télécommande soit branchée ou non. Ma conclusion est que le régulateur est HS. On pourrait imaginer qu'il y a trop de demande sur la ligne 18V, ce qui ferait chuter les tensions, mais dans ce cas, vous n'auriez par 31V sur l'entrée, plutôt entre 20 et 25.
Je pense que l'installation pourrait remarcher avec une tension un peu plus élevée sur la TC. Je vous propose donc de relier le fil de gauche du 7812 (noté 12.3V) avec le fil de gauche du 7818 (noté 7.35V). "Gauche" est basé sur la photo ci-dessus, telle qu'elle apparaît à l'écran. Si l'essai est concluant, arrêtez tout et achetez un 7818. En effet, on ne peut pas sous-alimenter durablement la ligne 18V, ni trop tirer sur le régulateur 12V. Durant cette manip, la TC verra ni 7.35V ni 18V, mais 12, ce qui devrait pouvoir redonner un peu de vie à l'ensemble, je pense. Si vous êtes courageux, vous pouvez dessouder le 7818, mais je pense que vous pouvez faire le pontage 7818 en place.
Cordialement, Dom.
11 novembre 2018 à 17:53
Réponse 26 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bonsoir Dom.
J'ai bien effectué le pontage demandé, il y a maintenant 11.5V à l'arrivée de la télécommande.
La PAC a démarré comme d'habitude puis elle s'est mise en en "préparation" (pas de voyant orange pour le moment) cela fait 2 heures.
J'ai fait un check des erreurs, hélas erreur E01 toujours présente.
Cordialement.
J'ai bien effectué le pontage demandé, il y a maintenant 11.5V à l'arrivée de la télécommande.
La PAC a démarré comme d'habitude puis elle s'est mise en en "préparation" (pas de voyant orange pour le moment) cela fait 2 heures.
J'ai fait un check des erreurs, hélas erreur E01 toujours présente.
Cordialement.
12 novembre 2018 à 17:56
Réponse 27 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bon, il est possible que 12V ne soient pas suffisants. Si j'étais sur place, je rehausserais le 12V à 17V avec un petit chargeur de téléphone qui donne 5V, mais c'est peut-être trop vous demander. La manip consisterait à remplacer le pontage par les 2 fils du chargeur, son 0V relié à droite sur le 12V et son 5V relié sur la sortie du 7818.
Ou alors, vous achetez vite fait un 7818 s'il y a un revendeur dans votre coin... :-)
Ou alors, vous achetez vite fait un 7818 s'il y a un revendeur dans votre coin... :-)
12 novembre 2018 à 19:53
Réponse 28 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bonsoir.
La PAC a finalement redémarré et depuis 4 heures pas de voyant orange clignotant sur le contrôler.
Je la laisse tourner encore 2 heures puis je coupe le pont pour ne pas sous alimenter le 18V comme vous avez dit plus haut.
Je pense commander la pièce sur le net car prés de chez moi pas de vendeur électronique.
J'ai comme référence : KIA 7818 A PI03.
Je trouve des 7818 mais pas avec la dénomination exacte (PI 803).
Pourriez-vous me donner le lien pour achat de la bonne pièce ? ou n'importe quelle 7818 fonctionnera.
Et merci encore.
La PAC a finalement redémarré et depuis 4 heures pas de voyant orange clignotant sur le contrôler.
Je la laisse tourner encore 2 heures puis je coupe le pont pour ne pas sous alimenter le 18V comme vous avez dit plus haut.
Je pense commander la pièce sur le net car prés de chez moi pas de vendeur électronique.
J'ai comme référence : KIA 7818 A PI03.
Je trouve des 7818 mais pas avec la dénomination exacte (PI 803).
Pourriez-vous me donner le lien pour achat de la bonne pièce ? ou n'importe quelle 7818 fonctionnera.
Et merci encore.
12 novembre 2018 à 20:04
Réponse 29 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Dois-je comprendre que le fonctionnement de la PAC est complètement retrouvé? Parce que vous avez dit plusieurs fois que la PAC redémarrait, mais sans qu'elle chauffe. Si oui, voilà une nouvelle qu'elle est bonne.
Pour le 7818, commencez par mesurer à l'ohmmètre s'il y a continuité entre chacune de ses pattes et les 2 soudures de son radiateur. Si pas de conduction (GRATTEZ BIEN LES SOUDURES!), cela veut dire que le radiateur est isolé ou flottant. Dans ce cas, vous pouvez mettre les 7818 avec le packaging TO-220 (encore appelé A-220) sans restriction. Si conduction entre le radiateur et une des pattes extérieures du 7818 (peu probable), alors il faut mettre un 7818 TO-220 avec boîtier plastique impérativement. Mais ils sont assez rares, la plupart des 7818 TO-220 ont un dos métallique. Une conduction avec la patte centrale n'est pas un problème.
"A PI803" est le n° de lot, sans importance. Exemple de site proposant ces régulateurs :
Choix chez rs :
https://fr.rs-online.com/web/c/semi-conducteurs/gestion-de-lalimentation/regulateurs-de-tension-lineaires/?applied-dimensions=4294179075,4294498566&rpp=100
Pour les particuliers comme vous et moi :
https://rs-particuliers.com/WebCatalog/Regulateur_de_tension_lineaire__18_V__22A__3_broches_A_220-5166183.aspx
Pour le 7818, commencez par mesurer à l'ohmmètre s'il y a continuité entre chacune de ses pattes et les 2 soudures de son radiateur. Si pas de conduction (GRATTEZ BIEN LES SOUDURES!), cela veut dire que le radiateur est isolé ou flottant. Dans ce cas, vous pouvez mettre les 7818 avec le packaging TO-220 (encore appelé A-220) sans restriction. Si conduction entre le radiateur et une des pattes extérieures du 7818 (peu probable), alors il faut mettre un 7818 TO-220 avec boîtier plastique impérativement. Mais ils sont assez rares, la plupart des 7818 TO-220 ont un dos métallique. Une conduction avec la patte centrale n'est pas un problème.
"A PI803" est le n° de lot, sans importance. Exemple de site proposant ces régulateurs :
Choix chez rs :
https://fr.rs-online.com/web/c/semi-conducteurs/gestion-de-lalimentation/regulateurs-de-tension-lineaires/?applied-dimensions=4294179075,4294498566&rpp=100
Pour les particuliers comme vous et moi :
https://rs-particuliers.com/WebCatalog/Regulateur_de_tension_lineaire__18_V__22A__3_broches_A_220-5166183.aspx
13 novembre 2018 à 00:30
Réponse 30 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Je teste cela demain et commande la pièce.
Aujourd’hui on a re-testé la PAC ça l'air de fonctionner.
Il y a certes toujours erreur 01 mais je pense que c'est du au 12 v (peut être plus erreur une fois les 17v).
Je vous tiens au courant.
Encore merci.
Aujourd’hui on a re-testé la PAC ça l'air de fonctionner.
Il y a certes toujours erreur 01 mais je pense que c'est du au 12 v (peut être plus erreur une fois les 17v).
Je vous tiens au courant.
Encore merci.
13 novembre 2018 à 19:22
Réponse 31 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
OK j'ai bien commandé la pièce non isolée au dos ! un 7818 chez :
https://rs-particuliers.com/WebCatalog/Regulateur_de_tension_lineaire__18_V__22A__3_broches_A_220-5166183.aspx
J'ai installé le nouveau régulateur de tension hélas il y a un souci ! je n'ai plus de courant en entrée ni en sortie du coup !
Je pense que j'ai dû détériorer le circuit imprimé en retirant l'ancien 7818 (j'ai eu du mal à le retirer, très petit).
Je ne pourrais pas faire des ponts pour aller chercher l’entrée et la sortie ! En supposant que le circuit ne fonctionne ni en entrée ni en sortie !
Cordialement.
https://rs-particuliers.com/WebCatalog/Regulateur_de_tension_lineaire__18_V__22A__3_broches_A_220-5166183.aspx
J'ai installé le nouveau régulateur de tension hélas il y a un souci ! je n'ai plus de courant en entrée ni en sortie du coup !
Je pense que j'ai dû détériorer le circuit imprimé en retirant l'ancien 7818 (j'ai eu du mal à le retirer, très petit).
Je ne pourrais pas faire des ponts pour aller chercher l’entrée et la sortie ! En supposant que le circuit ne fonctionne ni en entrée ni en sortie !
Cordialement.
16 novembre 2018 à 19:03
Réponse 32 forum climatisation bricovideo.com
Invité
Problème PAC Yack modulo 60
Invité
Bonsoir.
Faites une photo de la partie abîmée.
Cordialement, JIMA
Faites une photo de la partie abîmée.
Cordialement, JIMA
16 novembre 2018 à 21:12
Réponse 33 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Bonjour voici des photos.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
17 novembre 2018 à 10:31
Réponse 34 forum climatisation bricovideo.com
Problème PAC Yack modulo 60
Autant être franc avec vous, j'ai rarement vu un travail aussi calamiteux!! Sur 2 cm², je vois au moins 3 court-circuits potentiels. Le problème d'un court-jus en entrée ou en sortie de régulateur est que vous pouvez en quelques minutes faire chauffer très fort le transformateur au point qu'il claque son fusible thermique interne! Si c'est le cas c'est un gros contretemps...
Déconnectez les 2 câbles venant du transfo, et mesurez les 2 enroulements (volts alternatits). Si vous lisez 0, le transfo est HS. Si vous lisez toujours 18 et 24V, ouf.
Dans ce cas nettoyez à l'acétone la surface autour des soudures du 7818, et avec une loupe cherchez les endroits où un filament de soudure court-circuiterait 2 broches ou 2 pistes.
Mais le plus sûr serait peut-être de confier la (désormais) réparation à quelqu'un qui sait manier un fer à souder.
Déconnectez les 2 câbles venant du transfo, et mesurez les 2 enroulements (volts alternatits). Si vous lisez 0, le transfo est HS. Si vous lisez toujours 18 et 24V, ouf.
Dans ce cas nettoyez à l'acétone la surface autour des soudures du 7818, et avec une loupe cherchez les endroits où un filament de soudure court-circuiterait 2 broches ou 2 pistes.
Mais le plus sûr serait peut-être de confier la (désormais) réparation à quelqu'un qui sait manier un fer à souder.
17 novembre 2018 à 20:17
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Fonctionnement pompe à chaleur Mitsubishi yack modulo air/eau
- N°2289 : Bonjour à tous. J'ai fait installer il y a 2 mois une pompe à chaleur Mitsubishi Yack air/eau avec module extérieur à double ventilo + module intérieur (couplée à mon ancienne chaudière au fioul qui prend le relais à...
- 2. Pompe à chaleur Yack Modulo 60, ne s'allume plus
- N°6112 : Bonjour à tous. J'ai une pompe à chaleur Mitsubishi/Yack Modul'O 60 installée en 2007. il y a quelques jours, elle est tombée en panne, il n'y a plus rien d'affiché sur l’écran de contrôle de l'unité intérieure, les...
- 3. Problème PAC Mitsubishi yack modulo
- N°4616 : Bonjour à tous. J'ai acheté une maison Normandie depuis 2 mois, équipée d'une chaudière gaz Chappée ainsi que d'une pompe à chaleur air-eau Mitsubishi modèle fdc140vs. La PAC est reliée à un module yack modulo puis à...
- 4. Problème PAC air/eau Mitsubishi modulo 60 Genius erreur E05
- N°2564 : Bonjour, Besoin d'aide. J'ai une PAC air/eau Mitsubishi modulo 60 Genius (avec élément intérieur Yack) elle ne fonctionne plus et elle m'affiche depuis samedi un message d'erreur (E05 error protect) apparemment c'est un...
- 5. Yack modulo 60 et valeur thermostat limite télécommande
- N°8439 : Bonjour. Je possède une PAC Mitsubishi/Yack Modulo 60. Malgré de longues recherches, je ne trouve aucune information sur le thermostat réglable TC présent dans l'unité intérieure. Dans la notice est écrit : "l'action...
- 6. Prix platine inverter PAC Mitsubishi Yack
- N°6478 : Bonjour. Mon installation est (encore) en panne et j'ai du mal à trouver un prestataire agréé Yack. La société de climatisation qui s'est déplacé a posé le diagnostic de platine Inverter à changer. Le technicien...
- 7. Panne E42 sur PAC Mitsubishi avec modul'o yack
- N°1757 : Bonjour, Depuis deux jours ma PAC renâcle, elle démarre puis sur la commande filaire, affichage E42 qui serait dû à une surintensité. Que puis-je faire en dehors du dépanneur. Je recherche la doc pour entrer dans les...
- 8. Avis avant installation PAC
- N°3611 : Tout d'abord bonjour à tous ! Je viens de m'inscrire tout récemment sur le forum car je suis en phase de réflexion pour l'installation d'une PAC chez moi. Vous êtes une véritable mini d'or ! :biggrin: En tout modestie,...
- 9. Carte PAC HS
- N°1944 : Bonjour, J'ai probablement la carte principale HS dans ma PAC, quelqu’un pourrait-il m'éclairer SVP ? Merci d'avance !
- 10. Panne pompe à chaleur Sanyo affiche erreur E04
- N°2600 : Bonjour, et bonne année 2015 ! Ma PAC "Airpac Ophely" basée sur un bloc extérieur SANYO SPW CR604GVH56C et une unité interne basée sur une carte CR-UXRP71B présente une erreur E04 (Problème de communication entre le groupe...
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
