Question Forum Climatisation : Panne carte électronique pompe à chaleur Excel 85 modèle H-L100

viragenord
Membre inscrit
viragenord
4 messages
Bonjour.

La carte électronique de ma pompe à chaleur piscine est HS.
Je n'arrive pas à en trouver une que ce soit sur internet ou la personne qui me l'a vendue.
Est-ce que quelqu'un peut m'aider ??? sweatsweat
Marque Excel pac 85
modèle H-L100
Merci.

Pour agrandir l'image, cliquez dessus.
carte électronique pompe à chaleur Excel HS

17 juin 2019 à 15:48
Réponse 1 d'un contributeur du forum-climatisation

Panne carte électronique pompe à chaleur Excel 85 modèle H-L100

Dom-Aom
Membre inscrit
Dom-Aom
7 958 messages
Bonjour.

Vous avez des confrères en question 3229 : Panne PAC piscine suite surtension et sous tension réseau

Aux yeux d'un profane la carte semble bonne pour la poubelle, mais en fait elle est assez facilement réparable. Un relais s'est dégradé, ou un défaut dans le circuit imprimé a dégénéré.

Postez une photo de l'autre face de la carte pour confirmation.

Cordialement, Dom.
17 juin 2019 à 17:06
Réponse 2 d'un contributeur du forum-climatisation

Panne carte électronique pompe à chaleur Excel 85 modèle H-L100

viragenord
Membre inscrit
viragenord
4 messages
Re,
Merci.

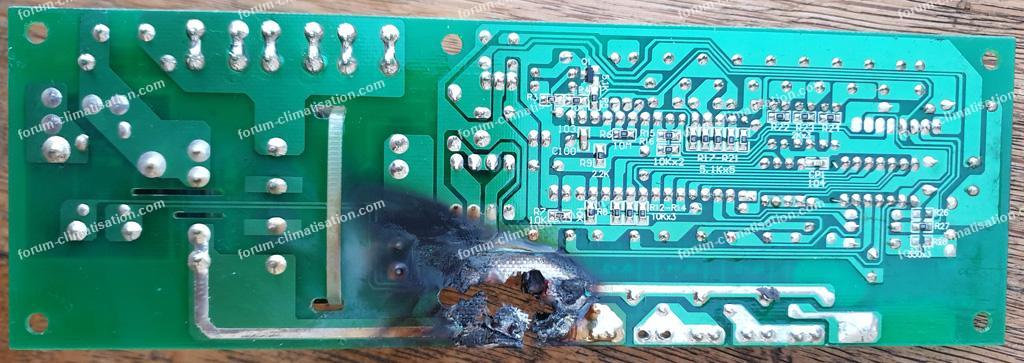

Voilà la photo. Cordialement.

Pour agrandir l'image, cliquez dessus.
dépannage carte électronique pompe à chaleur Excel

17 juin 2019 à 18:30
Réponse 3 d'un contributeur du forum-climatisation

Panne carte électronique pompe à chaleur Excel 85 modèle H-L100

Dom-Aom
Membre inscrit
Dom-Aom
7 958 messages
OK. C'est bel et bien réparable. Est-ce que le câblage de votre carte était identique à celui de la photo 2 de la réponse 2 de l'autre question, en particulier les fils qui arrivent sous les relais, les rouge/noir/bleu? Si oui, on peut même "squatter" le relais non utilisé pour remplacer celui qui a brûlé ainsi que sa base en circuit imprimé.
17 juin 2019 à 23:58
Réponse 4 d'un contributeur du forum-climatisation

Panne carte électronique pompe à chaleur Excel 85 modèle H-L100

viragenord
Membre inscrit
viragenord
4 messages
Bonjour,
Oui le câblage a l'air le même, ci-joint la photo de ma carte câblée.
Cordialement.

Pour agrandir l'image, cliquez dessus.
Dépannage carte pompe à chaleur Excel

18 juin 2019 à 10:56
Réponse 5 d'un contributeur du forum-climatisation

Panne carte électronique pompe à chaleur Excel 85 modèle H-L100

Dom-Aom
Membre inscrit
Dom-Aom
7 958 messages
Eh bien il ne vous reste plus qu'à trouver un électronicien qui 1/ voudra bien le faire, et 2/ sera suffisamment soigneux et compétent. Il n'y a pas de grosse difficulté technique pour un gars expérimenté.

Cordialement, Dom.
18 juin 2019 à 14:18
Réponse 6 d'un contributeur du forum-climatisation

Panne carte électronique pompe à chaleur Excel 85 modèle H-L100

viragenord
Membre inscrit
viragenord
4 messages
Bonjour,
OK merci pour l'info, je vais essayer de faire réparer ça.
Cordialement.
19 juin 2019 à 05:09
