Forum Dépannage Climatisation : Clignotement orange sur clim LG
Bonjour,
J'ai une clim LG (quadri split) depuis pas mal d'années et subitement, mes splits ont l'étoile orange qui clignote (4 fois) en alternance avec le témoin vert de marche-arrêt.
Modèle de split ms07ah.
Quadrisplit : fm25ah.
DF
J'ai une clim LG (quadri split) depuis pas mal d'années et subitement, mes splits ont l'étoile orange qui clignote (4 fois) en alternance avec le témoin vert de marche-arrêt.
Modèle de split ms07ah.
Quadrisplit : fm25ah.
DF
29 mars 2014 à 15:49
Problème panne climatisation réponse 1
Clignotement orange sur clim LG
Bonjour.
Dans l'unité extérieure, vous devez avoir 2 LEDs qui clignotent aussi de la même façon : 4 rouges 1 vert. Si c'est bien cela, ce serait le code panne 41, = la sonde en sortie de compresseur. Coupez le courant, enlevez son connecteur et mesurez sa valeur, qui devrait faire vers les 230.000 ohms à 20°. Si elle fait l'infini, il faut la changer. Pour vérifier le diag, mettez une résistance de 100.000 à 220.000 ohms à la place, la clim devrait redémarrer (juste pour un essai, après arrêtez et trouvez une sonde neuve).
Cordialement, Dom.
Dans l'unité extérieure, vous devez avoir 2 LEDs qui clignotent aussi de la même façon : 4 rouges 1 vert. Si c'est bien cela, ce serait le code panne 41, = la sonde en sortie de compresseur. Coupez le courant, enlevez son connecteur et mesurez sa valeur, qui devrait faire vers les 230.000 ohms à 20°. Si elle fait l'infini, il faut la changer. Pour vérifier le diag, mettez une résistance de 100.000 à 220.000 ohms à la place, la clim devrait redémarrer (juste pour un essai, après arrêtez et trouvez une sonde neuve).
Cordialement, Dom.
29 mars 2014 à 16:57
Problème panne climatisation réponse 2
Clignotement orange sur clim LG
Merci de la réponse, malheureusement, il n'y a pas la moindre led sur le groupe extérieur. :(
29 mars 2014 à 18:39
Problème panne climatisation réponse 3
Clignotement orange sur clim LG
Pas sur, mais DANS. Je n'avais pas précisé, mais il faut ouvrir le capot supérieur. D'après ma doc (fournie dans le passé par PL, d'ailleurs), vous devriez voir ceci.
29 mars 2014 à 22:41
Problème panne climatisation réponse 4
Clignotement orange sur clim LG
OK !
Je croyais qu'on parlait de l'extérieur ! Demain, j'ouvre le capot supérieur et je vous tiens au courant de ce que je vois..
Merci.
DF
Je croyais qu'on parlait de l'extérieur ! Demain, j'ouvre le capot supérieur et je vous tiens au courant de ce que je vois..
Merci.
DF
30 mars 2014 à 09:30
Problème panne climatisation réponse 5
Invité
Clignotement orange sur clim LG
Invité
Bonne journée à tous.
Si, l'ami DOM vous parle bien de la carte de l'unité extérieure. D’ailleurs sur la photo on voit bien les condensateurs de l'inverter.
Si c'est bien la sonde du refoulement vous seriez dans l'obligation de remplacer 3 sondes.
Hé oui chères LG les 3 sondes sont sur la même fiche.
Mais ce n'est pas grave, ça vous en fera 2 pour le stock. Et ce n'est pas cher.
D’ailleurs si vous voulez mon avis profitez aussi pour remplacer au moins la sonde de reprise de l'ui.
Sachant qu'avec le temps les sondes finissent par avoir certaines dérives, les constructeurs préconisent de remplacer les sondes au bout de 5 à 6 ans de fonctionnement.
Les dérives en question peuvent être à l'origine de certaines contraintes qui endommagent le compresseur.
Attention ce n'est pas systématique. Mais c'est préférable pour la longévité du compresseur.
Cordialement.
Adelclimatisation
Si, l'ami DOM vous parle bien de la carte de l'unité extérieure. D’ailleurs sur la photo on voit bien les condensateurs de l'inverter.
Si c'est bien la sonde du refoulement vous seriez dans l'obligation de remplacer 3 sondes.
Hé oui chères LG les 3 sondes sont sur la même fiche.
Mais ce n'est pas grave, ça vous en fera 2 pour le stock. Et ce n'est pas cher.
D’ailleurs si vous voulez mon avis profitez aussi pour remplacer au moins la sonde de reprise de l'ui.
Sachant qu'avec le temps les sondes finissent par avoir certaines dérives, les constructeurs préconisent de remplacer les sondes au bout de 5 à 6 ans de fonctionnement.
Les dérives en question peuvent être à l'origine de certaines contraintes qui endommagent le compresseur.
Attention ce n'est pas systématique. Mais c'est préférable pour la longévité du compresseur.
Cordialement.
Adelclimatisation
30 mars 2014 à 17:15
Problème panne climatisation réponse 6
Clignotement orange sur clim LG
Bonjour Adelclim.
Je crois que l'internaute avait compris que nous parlions de l'extérieur et de l'intérieur de l'UE : il ne voyait pas de LED en façade de l'UE, qui donc auraient été visibles "sur" l'UE sans démontage. Ah les subtilités de la langue!...
Cordialement, Dom.
Je crois que l'internaute avait compris que nous parlions de l'extérieur et de l'intérieur de l'UE : il ne voyait pas de LED en façade de l'UE, qui donc auraient été visibles "sur" l'UE sans démontage. Ah les subtilités de la langue!...
Cordialement, Dom.
30 mars 2014 à 22:21
Problème panne climatisation réponse 7
Clignotement orange sur clim LG
Bonjour
Ça y est ! J'ai démonté le panneau supérieur et j'ai découvert deux splendides led !
Qui clignotent 4 fois pour la rouge (ce qui fait 40) et 5 fois pour la verte. Ce qui doit faire si ne m'abuse le code 45... ce qui concernerait, d'après le code sur le couvercle, à "cond. pipe sensor"
(cause error : open/short | off).
Mais ce que ça signifie... mystère pour moi. Un capteur sans doute qui ne va pas bien, mais lequel ? Se change t-il et où se trouve t-il ?
Merci de vos lumières.
Cordialement.
DF
Ça y est ! J'ai démonté le panneau supérieur et j'ai découvert deux splendides led !
Qui clignotent 4 fois pour la rouge (ce qui fait 40) et 5 fois pour la verte. Ce qui doit faire si ne m'abuse le code 45... ce qui concernerait, d'après le code sur le couvercle, à "cond. pipe sensor"
(cause error : open/short | off).
Mais ce que ça signifie... mystère pour moi. Un capteur sans doute qui ne va pas bien, mais lequel ? Se change t-il et où se trouve t-il ?
Merci de vos lumières.
Cordialement.
DF
31 mars 2014 à 15:53
Problème panne climatisation réponse 8
Clignotement orange sur clim LG
Bonsoir.
Si la lecture est correcte, code 45 = défaut sonde échangeur extérieur.
Hors tension, débrancher et rebrancher les sondes TH1, TH2, TH3 ET TH4, effectuer cette opération 3/4 fois, c'est une sonde qui est en sortie de la batterie de l'UE, dans un doigt de gant soudé, soit en bas soit en haut, vous pouvez effectuer une mesure débranchée, 5 kg ohms = 25°C, sous tension = 2.2 V CC.
Si la lecture est correcte, code 45 = défaut sonde échangeur extérieur.
Hors tension, débrancher et rebrancher les sondes TH1, TH2, TH3 ET TH4, effectuer cette opération 3/4 fois, c'est une sonde qui est en sortie de la batterie de l'UE, dans un doigt de gant soudé, soit en bas soit en haut, vous pouvez effectuer une mesure débranchée, 5 kg ohms = 25°C, sous tension = 2.2 V CC.
31 mars 2014 à 17:48
Problème panne climatisation réponse 9
Clignotement orange sur clim LG
Bonjour.
J'ai effectué les branchements/débranchements de TH1, 2, 3 et 4.sans résultat.
D'après ce que vous dites, il y a une batterie dans le groupe. Où se situe t-elle ? Comment se présente-t-elle ? Quelle paroi faut-il démonter pour y avoir accès ?
Je vois deux sondes (marquées 1 et 2 sur la photo) une est sur l'extérieur du groupe relié à un fil électrique (noté 1) et une autre avec une bonne longueur de tube cuivre replié (marque 2), est-ce l'une ou l'autre dont il est question ou y a t-il une autre de cachée ?
Merci de votre aide.
Cordialement
DF
J'ai effectué les branchements/débranchements de TH1, 2, 3 et 4.sans résultat.
D'après ce que vous dites, il y a une batterie dans le groupe. Où se situe t-elle ? Comment se présente-t-elle ? Quelle paroi faut-il démonter pour y avoir accès ?
Je vois deux sondes (marquées 1 et 2 sur la photo) une est sur l'extérieur du groupe relié à un fil électrique (noté 1) et une autre avec une bonne longueur de tube cuivre replié (marque 2), est-ce l'une ou l'autre dont il est question ou y a t-il une autre de cachée ?
Merci de votre aide.
Cordialement
DF
01 avril 2014 à 14:05
Problème panne climatisation réponse 10
Clignotement orange sur clim LG
Bonjour.
Chez les frigoristes, la "batterie" est l'échangeur, avec ses tuyaux de cuivre et ses ailettes en alu. C'est un terme que je trouve personnellement inapproprié (et qui porte à confusion -- la preuve!), mais c'est comme ça!
Cordialement, Dom.
Chez les frigoristes, la "batterie" est l'échangeur, avec ses tuyaux de cuivre et ses ailettes en alu. C'est un terme que je trouve personnellement inapproprié (et qui porte à confusion -- la preuve!), mais c'est comme ça!
Cordialement, Dom.
01 avril 2014 à 14:58
Problème panne climatisation réponse 11
Clignotement orange sur clim LG
Ah oui ! batterie = échangeur... j'en apprends tout le temps !
Autrement, je penserais que pour avoir accès, il me faille démonter la paroi droite du groupe (le côté où sortent les fluides) j'ai l'impression que, dévissée, cette paroi coulisse vers le haut pour l'ôter...?
Est-ce ça ?
Merci.
Cordialement.
DF
Autrement, je penserais que pour avoir accès, il me faille démonter la paroi droite du groupe (le côté où sortent les fluides) j'ai l'impression que, dévissée, cette paroi coulisse vers le haut pour l'ôter...?
Est-ce ça ?
Merci.
Cordialement.
DF
01 avril 2014 à 15:41
Problème panne climatisation réponse 12
Clignotement orange sur clim LG
Bonjour.
En effet, échangeur à ailettes ou radiateur UI ou UE aurait suffit. Mais bon, ce langage est compréhensible entre nous.
Et effectivement en dévissant les vis sur la paroi droite du groupe on à accès au cœur de la machine, sondes, compresseur, bas de la batterie. Je ne suis pas certain mais sur la photo en 2 je pense que cette sonde doit être la bonne.
En retournant le capot du dessus de l'UE, y aurait-il un schéma ? Si oui une belle photo (ou plusieurs) serait la bienvenue. C'est surtout pour trouver la bonne sonde. Mais rien empêche d'effectuer des mesures ohm/temp, et nous les communiquer, à faire avec le plus de précision possible.
En effet, échangeur à ailettes ou radiateur UI ou UE aurait suffit. Mais bon, ce langage est compréhensible entre nous.
Et effectivement en dévissant les vis sur la paroi droite du groupe on à accès au cœur de la machine, sondes, compresseur, bas de la batterie. Je ne suis pas certain mais sur la photo en 2 je pense que cette sonde doit être la bonne.
En retournant le capot du dessus de l'UE, y aurait-il un schéma ? Si oui une belle photo (ou plusieurs) serait la bienvenue. C'est surtout pour trouver la bonne sonde. Mais rien empêche d'effectuer des mesures ohm/temp, et nous les communiquer, à faire avec le plus de précision possible.
01 avril 2014 à 17:13
Problème panne climatisation réponse 13
Clignotement orange sur clim LG
Bonsoir.
Non, il n'y a pas de schéma sur le capot à l'intérieur ; il n'y a que sur le couvercle de la carte électronique qu'il y a le check indicator. Demain, je me lance à démonter la paroi de droite... A suivre donc...
Sur la photo en 2 ; la sonde a un kilomètre (en gros !) de tube de cuivre... je verrais demain où ça aboutit... et je poste les résultats.
Cordialement.
DF
Non, il n'y a pas de schéma sur le capot à l'intérieur ; il n'y a que sur le couvercle de la carte électronique qu'il y a le check indicator. Demain, je me lance à démonter la paroi de droite... A suivre donc...
Sur la photo en 2 ; la sonde a un kilomètre (en gros !) de tube de cuivre... je verrais demain où ça aboutit... et je poste les résultats.
Cordialement.
DF
01 avril 2014 à 17:47
Problème panne climatisation réponse 14
Clignotement orange sur clim LG
Bonjour.
Bon, ça pas été de la tarte pour démonter le panneau ! (deux vis in-dévissables), (sans compter tous les fils qu'il y a à déposer !). Photos jointes (du mieux que j'ai pu ...).

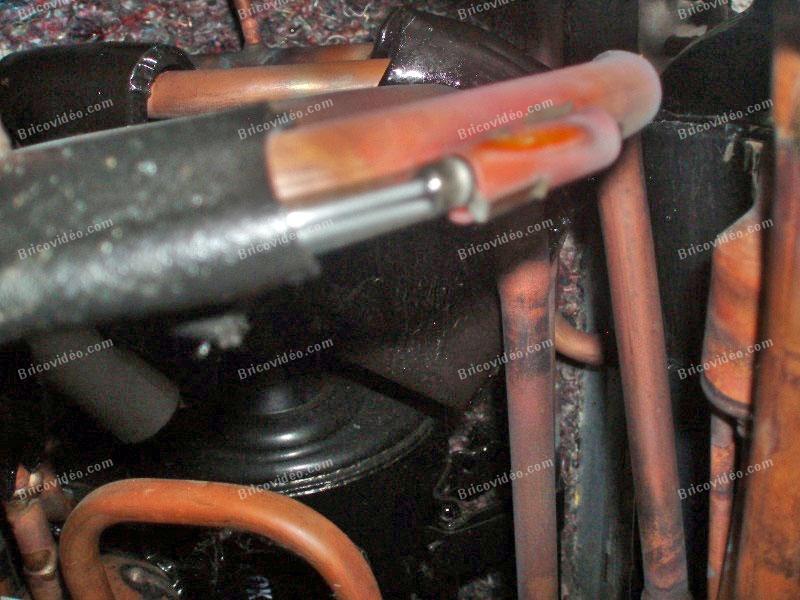

Je vois une sonde effectivement en bas (photos sonde bas, bis et ter).
Par contre je n'ai pas défait le fil qui va à la platine, étant serré avec d'autres avec des liens.
Avant de tout défaire peut-être une piste avec le schéma que j'ai trouvé sur le capot où sont connectés les fils électriques (photo schéma électrique) et j'ai remis une photo avec l'inscription qu'il y a sous TH1, 2, 3, 4.(photo connecteurs).
Je mets toutes les photos, si le forum l'accepte, sinon, je ferai un autre message avec le reste.
A+ DF
Pour agrandir les images, cliquez dessus.
Bon, ça pas été de la tarte pour démonter le panneau ! (deux vis in-dévissables), (sans compter tous les fils qu'il y a à déposer !). Photos jointes (du mieux que j'ai pu ...).
Je vois une sonde effectivement en bas (photos sonde bas, bis et ter).
Par contre je n'ai pas défait le fil qui va à la platine, étant serré avec d'autres avec des liens.
Avant de tout défaire peut-être une piste avec le schéma que j'ai trouvé sur le capot où sont connectés les fils électriques (photo schéma électrique) et j'ai remis une photo avec l'inscription qu'il y a sous TH1, 2, 3, 4.(photo connecteurs).
Je mets toutes les photos, si le forum l'accepte, sinon, je ferai un autre message avec le reste.
A+ DF
Pour agrandir les images, cliquez dessus.
02 avril 2014 à 11:47
Problème panne climatisation réponse 15
Clignotement orange sur clim LG
Bonsoir.
En fait on en revient au début.
Ne pas hésiter à couper les colliers de fixation tenant les câbles des sondes, afin de suivre, la seule chose est que nous n'avons pas de descriptif désignant chaque sonde, Th 1 2 3 et 4, donc cela va être un peu fastidieux, mais il va falloir suivre les fils de chaque sonde pour effectuer des mesures ohmiques sur chacune d'elle.
Ci-joint un tableau des valeurs des sondes (c'est dom qui va être content).
Normalement vous avez 6 sondes 1 sur th1, 1 sur th4, 2 sur th2 et 2 sur th3, ou 4 + 2 pressostat ?
En fait on en revient au début.
Ne pas hésiter à couper les colliers de fixation tenant les câbles des sondes, afin de suivre, la seule chose est que nous n'avons pas de descriptif désignant chaque sonde, Th 1 2 3 et 4, donc cela va être un peu fastidieux, mais il va falloir suivre les fils de chaque sonde pour effectuer des mesures ohmiques sur chacune d'elle.
Ci-joint un tableau des valeurs des sondes (c'est dom qui va être content).
Normalement vous avez 6 sondes 1 sur th1, 1 sur th4, 2 sur th2 et 2 sur th3, ou 4 + 2 pressostat ?
02 avril 2014 à 17:37
Problème panne climatisation réponse 16
Clignotement orange sur clim LG
Bonsoir.
D'accord, demain, je dénoue tous les fils... en espérant ne pas avoir à enlever la platine électronique (TH1 m'inquiète un peu, les fils passent à travers la platine) mais bon, ils sont peut-être quand même liés avec les autres en amont.
Par contre je n'ai pas dans le message les valeurs des sondes... un oubli ?
A+
DF
D'accord, demain, je dénoue tous les fils... en espérant ne pas avoir à enlever la platine électronique (TH1 m'inquiète un peu, les fils passent à travers la platine) mais bon, ils sont peut-être quand même liés avec les autres en amont.
Par contre je n'ai pas dans le message les valeurs des sondes... un oubli ?
A+
DF
02 avril 2014 à 17:52
Problème panne climatisation réponse 18
Invité
Clignotement orange sur clim LG
Invité
Bonne journée à tous.
Mesurez surtout la sonde qui se trouve dans le doit de gant au premier tiers du condenseur "échangeur ou batterie condenseur c'est comme vous voulez
".
D’après les explications des codes défaut par PL cela semble indiquer une surchauffe importante au niveau de la température du fluide.
Cela peut en effet résulter d'une dérive de cette sonde. C'est elle qui sert en mode chaud à indiquer la surchauffe.
Du gaz et en mode clim le sous refroidissement du liquide. Donc par répercussions elle agira sur la fréquence du compresseur.
Soit la valeur quelle mesure est réelle, donc cela implique un manque de fluide dans l'échangeur extérieur "je dis bien un manque de fluide dans l’échangeur par opposition à un manque de fluide dans l'installation".
Donc déterminer pour quelle raison il en manque : détendeur, pré-détente, charge insuffisante suite à fuite etc.
Soit la sonde est en dérive tout simplement c'est pourquoi il nous faut les valeurs ohmiques des sondes à différentes températures.
Vous les mesurez dans un premier temps à température ambiante. Ensuite vous les plongez dans un verre d'eau à 35 ou 40 c ou plus et enfin dans verre d'eau normal entre 12 et 15 c.
Vous verrez qu'à l’exception de la sonde de refoulement toutes les autres indiqueront les mêmes valeurs ohmiques.
Si ce n'est pas le cas celle qui diffère c'est celle là qui est en dérive.
Concernant la sonde qui passe à travers la carte, c'est la sonde qui mesure les ailettes de refroidissement de la carte inverter. Elle est là pour stopper l'installation en cas de montée importante de température au niveau de la carte.
Vous avez le modèle à double compresseur. Un inverter à puissance variable et un compresseur standard tout ou rien. Je ne connais que LG qui pratique cette configuration sur de la petite puissance. C'est plus économique qu'une PAC avec un inverter uniquement
en plus cela permet en cas de panne de l'inverter de fonctionner avec le standard en attente des réparations.
Cordialement. Adelclimatisation
Mesurez surtout la sonde qui se trouve dans le doit de gant au premier tiers du condenseur "échangeur ou batterie condenseur c'est comme vous voulez
".D’après les explications des codes défaut par PL cela semble indiquer une surchauffe importante au niveau de la température du fluide.
Cela peut en effet résulter d'une dérive de cette sonde. C'est elle qui sert en mode chaud à indiquer la surchauffe.
Du gaz et en mode clim le sous refroidissement du liquide. Donc par répercussions elle agira sur la fréquence du compresseur.
Soit la valeur quelle mesure est réelle, donc cela implique un manque de fluide dans l'échangeur extérieur "je dis bien un manque de fluide dans l’échangeur par opposition à un manque de fluide dans l'installation".
Donc déterminer pour quelle raison il en manque : détendeur, pré-détente, charge insuffisante suite à fuite etc.
Soit la sonde est en dérive tout simplement c'est pourquoi il nous faut les valeurs ohmiques des sondes à différentes températures.
Vous les mesurez dans un premier temps à température ambiante. Ensuite vous les plongez dans un verre d'eau à 35 ou 40 c ou plus et enfin dans verre d'eau normal entre 12 et 15 c.
Vous verrez qu'à l’exception de la sonde de refoulement toutes les autres indiqueront les mêmes valeurs ohmiques.
Si ce n'est pas le cas celle qui diffère c'est celle là qui est en dérive.
Concernant la sonde qui passe à travers la carte, c'est la sonde qui mesure les ailettes de refroidissement de la carte inverter. Elle est là pour stopper l'installation en cas de montée importante de température au niveau de la carte.
Vous avez le modèle à double compresseur. Un inverter à puissance variable et un compresseur standard tout ou rien. Je ne connais que LG qui pratique cette configuration sur de la petite puissance. C'est plus économique qu'une PAC avec un inverter uniquement
en plus cela permet en cas de panne de l'inverter de fonctionner avec le standard en attente des réparations.Cordialement. Adelclimatisation
03 avril 2014 à 07:57
Problème panne climatisation réponse 19
Clignotement orange sur clim LG
Bonjour.
Merci pour les explications et @ PL pour les valeurs de sonde.
Pour l'instant, il pleut, je vais attendre qu'il fasse meilleur...
Le problème va être de trouver l'emplacement des sondes...
C'est quand même dommage que le code 45 : "cond.Pipe sensor" ne mène pas directement à la sonde incriminée...
Je ne comprends pas la phrase ci-dessus : les valeurs ohmiques restent les mêmes en changeant la température ?
DF
Merci pour les explications et @ PL pour les valeurs de sonde.
Pour l'instant, il pleut, je vais attendre qu'il fasse meilleur...
Le problème va être de trouver l'emplacement des sondes...
C'est quand même dommage que le code 45 : "cond.Pipe sensor" ne mène pas directement à la sonde incriminée...
Citation :
Vous les mesurez dans un premier temps a température ambiante. Ensuite vous les plongez dans un verre d'eau à 35 ou 40 c ou plus et enfin dans verre d'eau normal entre 12 et 15 c.
Vous verrez qu'à l’exception de la sonde de refoulement toutes les autres indiqueront les mêmes valeurs ohmiques.
Je ne comprends pas la phrase ci-dessus : les valeurs ohmiques restent les mêmes en changeant la température ?
DF
03 avril 2014 à 11:03
Problème panne climatisation réponse 20
Clignotement orange sur clim LG
Bonsoir.
"les valeurs ohmiques restent les mêmes en changeant la température ?"
Non, les valeurs ohmiques (c'est ce qui donne l'info en informatique à la carte de l'UI ou UE) changent en fonction de la température (ce pourquoi le tableau) si la sonde est mise dans un verre d'eau à 35°C la valeur prise doit correspondre au tableau (constructeur), dans de la glace pareil, température ambiante idem.
"les valeurs ohmiques restent les mêmes en changeant la température ?"
Non, les valeurs ohmiques (c'est ce qui donne l'info en informatique à la carte de l'UI ou UE) changent en fonction de la température (ce pourquoi le tableau) si la sonde est mise dans un verre d'eau à 35°C la valeur prise doit correspondre au tableau (constructeur), dans de la glace pareil, température ambiante idem.
03 avril 2014 à 20:16
Problème panne climatisation réponse 21
Invité
Clignotement orange sur clim LG
Invité
Bonjour et bonne journée à tous.
L'ami PL a répondu à votre interrogation.
En fait si je vous demande de les mesurer à 3 températures différentes, c'est qu'une sonde peut vous indiquer la bonne valeur ohmique à température ambiante, mais la dérive vous ne la virait que lors des changements des températures auxquelles elle est soumise. C'est pourquoi il est recommandé de les tester à différentes températures.
Ce que je voulais dire, c'est qu'à température égale toutes les sondes de votre unité extérieure vous indiqueront la même valeur ohmique.
Si vous les plongez dans une eau à 15c, après stabilisation les sondes vous indiqueront toutes la même valeur ohmique. Si vous les plongez dans une eau à 45 c'est pareil, ainsi de suite. Sauf la sonde de refoulement qui a des valeurs ohmiques différentes.
Donc elle vous indiquera une valeur bigrement plus importante que les autres à température égale.
Perso lorsque je suis sur une marque que je connais pas ou dont je n'ai pas le tableau de correspondance "température / valeurs ohmiques" je me base sur les valeurs de toutes les sondes pour déterminer laquelle est défectueuse.
Cordialement. Adelclimatisation
L'ami PL a répondu à votre interrogation.
En fait si je vous demande de les mesurer à 3 températures différentes, c'est qu'une sonde peut vous indiquer la bonne valeur ohmique à température ambiante, mais la dérive vous ne la virait que lors des changements des températures auxquelles elle est soumise. C'est pourquoi il est recommandé de les tester à différentes températures.
Ce que je voulais dire, c'est qu'à température égale toutes les sondes de votre unité extérieure vous indiqueront la même valeur ohmique.
Si vous les plongez dans une eau à 15c, après stabilisation les sondes vous indiqueront toutes la même valeur ohmique. Si vous les plongez dans une eau à 45 c'est pareil, ainsi de suite. Sauf la sonde de refoulement qui a des valeurs ohmiques différentes.
Donc elle vous indiquera une valeur bigrement plus importante que les autres à température égale.
Perso lorsque je suis sur une marque que je connais pas ou dont je n'ai pas le tableau de correspondance "température / valeurs ohmiques" je me base sur les valeurs de toutes les sondes pour déterminer laquelle est défectueuse.
Cordialement. Adelclimatisation
04 avril 2014 à 07:15
Problème panne climatisation réponse 22
Clignotement orange sur clim LG
Bonjour.
Je suis indécis dans la poursuite de la recherche. Si on exclue la sonde de la carte électronique, il doit donc en rester trois à vérifier.
Or, je n'en vois que deux : une en haut du radiateur et une en bas fixée avec un espèce de scotch noir à une tubulure (que je ne sais pas enlever sans le détruire...). Voir mes photos sonde bas et la première sur laquelle j'avais noté "1" (2 n'étant pas une sonde en fait).
Mais la troisième, où est-elle ?
Pas possible d'avoir un éclaté de cet appareil ?
En désespoir de cause, j'ai dévissé le panneau avant, du moins en partie, pour voir un câble blanc descendre dans un doigt de gant... serait-ce la 3ème sonde en question ?
C'est dommage que le délai de parution des articles sur le forum soit si long...
Car selon votre avis, je démonte cette arrivée de câble pour contrôler la résistance, il va falloir que j'attende ce soir.
A l'extrémité, il y a le même adhésif noir collant qui là, je ne vois pas à quoi il sert !
Merci des vos aides précieuses.
Cordialement.
DF
Pour agrandir l'image, cliquez dessus.
Je suis indécis dans la poursuite de la recherche. Si on exclue la sonde de la carte électronique, il doit donc en rester trois à vérifier.
Or, je n'en vois que deux : une en haut du radiateur et une en bas fixée avec un espèce de scotch noir à une tubulure (que je ne sais pas enlever sans le détruire...). Voir mes photos sonde bas et la première sur laquelle j'avais noté "1" (2 n'étant pas une sonde en fait).
Mais la troisième, où est-elle ?
Pas possible d'avoir un éclaté de cet appareil ?
En désespoir de cause, j'ai dévissé le panneau avant, du moins en partie, pour voir un câble blanc descendre dans un doigt de gant... serait-ce la 3ème sonde en question ?
C'est dommage que le délai de parution des articles sur le forum soit si long...
Car selon votre avis, je démonte cette arrivée de câble pour contrôler la résistance, il va falloir que j'attende ce soir.
A l'extrémité, il y a le même adhésif noir collant qui là, je ne vois pas à quoi il sert !
Merci des vos aides précieuses.
Cordialement.
DF
Pour agrandir l'image, cliquez dessus.
04 avril 2014 à 12:13
Problème panne climatisation réponse 23
Clignotement orange sur clim LG
Bonjour didierf.
En effet nous souhaitons que nos forums soient de bonne qualité, c'est un choix de notre part.
Le fait de réaliser d'une part les corrections (l'orthographe est souvent catastrophique, vous seriez étonné de voir ce qui arrive en brut), d'autre part la modération et le traitement des images, cela demande beaucoup de temps, ou alors il faudrait une équipe plus importante, ce qui n'est pas le cas. Sinon une autre solution, si vous préférez un forum où on laisse passer n'importe quoi, et qui est illisible, pas de problème, vous avez le choix. Cordialement. Patrice
BricoVidéo image du jour.
Pour agrandir l'image, cliquez dessus.
Photo Patrice Faro
En image "Selfie en Solex" (Photo argentique Tri-X 400, appareil photo Foca Standard une étoile). Autoportrait réalisé lors d'un voyage en Solex à travers la France avec un vrai ami de plus de trente ans, Jean-Claude, qui lui n'est pas un m..... m..... Lors de ce périple j'en ai profité pour réaliser un reportage souvenir.
L'image d'illustration proposée par BricoVidéo n'est pas forcément en relation avec le bricolage ou le sujet traité dans ce topic.
Citation :
C'est dommage que le délai de parution des articles sur le forum soit si long ...
En effet nous souhaitons que nos forums soient de bonne qualité, c'est un choix de notre part.
Le fait de réaliser d'une part les corrections (l'orthographe est souvent catastrophique, vous seriez étonné de voir ce qui arrive en brut), d'autre part la modération et le traitement des images, cela demande beaucoup de temps, ou alors il faudrait une équipe plus importante, ce qui n'est pas le cas. Sinon une autre solution, si vous préférez un forum où on laisse passer n'importe quoi, et qui est illisible, pas de problème, vous avez le choix. Cordialement. Patrice
BricoVidéo image du jour.
Pour agrandir l'image, cliquez dessus.
Photo Patrice Faro
En image "Selfie en Solex" (Photo argentique Tri-X 400, appareil photo Foca Standard une étoile). Autoportrait réalisé lors d'un voyage en Solex à travers la France avec un vrai ami de plus de trente ans, Jean-Claude, qui lui n'est pas un m..... m..... Lors de ce périple j'en ai profité pour réaliser un reportage souvenir.
L'image d'illustration proposée par BricoVidéo n'est pas forcément en relation avec le bricolage ou le sujet traité dans ce topic.
04 avril 2014 à 13:37
Problème panne climatisation réponse 24
Clignotement orange sur clim LG
Bonjour.
La sonde sur la dernière photo avec le compresseur, est la sonde de refoulement compresseur.
Et comme je l'ai déjà dit, il n'y a pas de descriptif des sondes TH 1, 2, 3 et 4.
Donc dans la mesure de vos possibilités, essayez de nous donner le maximum d'infos sur les différentes mesures des sondes.
La sonde sur la dernière photo avec le compresseur, est la sonde de refoulement compresseur.
Et comme je l'ai déjà dit, il n'y a pas de descriptif des sondes TH 1, 2, 3 et 4.
Donc dans la mesure de vos possibilités, essayez de nous donner le maximum d'infos sur les différentes mesures des sondes.
04 avril 2014 à 15:12
Problème panne climatisation réponse 25
Clignotement orange sur clim LG
Bonjour Patrice.
Il n'y avait aucune agressivité dans mon commentaire sur les délais de parution...
Seulement un regret.
Je comprends parfaitement les causes de ces délais et j'apprécie que le forum soit modéré, sinon, je n'irais pas dessus !
Je fréquente par ailleurs les newsgroups et je peux faire la différence.
Il y a seulement que lorsqu'on attend une solution à un problème, on souhaite y remédier le plus vite possible, c'est humain, non ?
On ne va pas épiloguer sur le sujet, je me doute que vous faites au mieux et vous en remercie.
Cordialement.
DF
Il n'y avait aucune agressivité dans mon commentaire sur les délais de parution...
Seulement un regret.
Je comprends parfaitement les causes de ces délais et j'apprécie que le forum soit modéré, sinon, je n'irais pas dessus !
Je fréquente par ailleurs les newsgroups et je peux faire la différence.
Il y a seulement que lorsqu'on attend une solution à un problème, on souhaite y remédier le plus vite possible, c'est humain, non ?
On ne va pas épiloguer sur le sujet, je me doute que vous faites au mieux et vous en remercie.
Cordialement.
DF
04 avril 2014 à 15:14
Problème panne climatisation réponse 26
Clignotement orange sur clim LG
@ PL
J'ai mesuré les résistances dans un premier temps in situ. Température extérieure 20°.
th2 fils noirs : 13,4 kΏ (sonde air ? sonde qui est sur le radiateur en extérieur).
th2 fils gris : 233Ώ (?)
th1: 13.43 kΏ (carte ?)
th3 fils gris : 7.09 kΏ (tuyauterie ?)
th3 fils blancs : 283 kΏ (sortie compresseur inv)
th4 : 284 kΏ (sortie 2ème compresseur ?)
Bien que la température soit bien de 20°C en extérieur, on n'a pas les mêmes valeurs que sur le tableau (usure des sondes ?) ou alors matériel différent ?
Qu'en dites-vous ?
A+
DF
J'ai mesuré les résistances dans un premier temps in situ. Température extérieure 20°.
th2 fils noirs : 13,4 kΏ (sonde air ? sonde qui est sur le radiateur en extérieur).
th2 fils gris : 233Ώ (?)
th1: 13.43 kΏ (carte ?)
th3 fils gris : 7.09 kΏ (tuyauterie ?)
th3 fils blancs : 283 kΏ (sortie compresseur inv)
th4 : 284 kΏ (sortie 2ème compresseur ?)
Bien que la température soit bien de 20°C en extérieur, on n'a pas les mêmes valeurs que sur le tableau (usure des sondes ?) ou alors matériel différent ?
Qu'en dites-vous ?
A+
DF
04 avril 2014 à 16:52
Problème panne climatisation réponse 27
Clignotement orange sur clim LG
Complément.
th2 fils gris correspond à la photo : sonde bas.
th2 fils gris correspond à la photo : sonde bas.
04 avril 2014 à 18:04
Problème panne climatisation réponse 28
Clignotement orange sur clim LG
Bonjour.
DISP-I = discharge pipe (tuyau de sortie) (compresseur) inverter. Donc CN-TH3.
DISP-C = discharge pipe (tuyau de sortie) (compresseur) constant (tout-ou-rien). Donc CN-TH4.
SUG = (probablement) suction gas (gaz en aspiration, juste avant les compresseurs)
HSINK = heat sink, radiateur de composants électroniques (IPM, ponts de diodes...) Donc CN-TH1.
Effectivement, la valeur à 233 ohms est bizarre, mais c'est peut-être dû au fait que vous n'avez pas débranché les câbles pour faire les mesures. Sinon, vous tenez votre coupable...
A noter que vous pouvez aussi mesurer la tension aux bornes des thermistances, câbles branchés et machine sous tension mais au repos. C'est l'autre colonne du tableau de valeurs.
NB pour les autres lecteurs : la photo mentionnée post 27 est la 2ème du post 14 et non celle du post 22 (comme je l'ai cru un certain temps!).
Cordialement, Dom.
DISP-I = discharge pipe (tuyau de sortie) (compresseur) inverter. Donc CN-TH3.
DISP-C = discharge pipe (tuyau de sortie) (compresseur) constant (tout-ou-rien). Donc CN-TH4.
SUG = (probablement) suction gas (gaz en aspiration, juste avant les compresseurs)
HSINK = heat sink, radiateur de composants électroniques (IPM, ponts de diodes...) Donc CN-TH1.
Effectivement, la valeur à 233 ohms est bizarre, mais c'est peut-être dû au fait que vous n'avez pas débranché les câbles pour faire les mesures. Sinon, vous tenez votre coupable...
A noter que vous pouvez aussi mesurer la tension aux bornes des thermistances, câbles branchés et machine sous tension mais au repos. C'est l'autre colonne du tableau de valeurs.
NB pour les autres lecteurs : la photo mentionnée post 27 est la 2ème du post 14 et non celle du post 22 (comme je l'ai cru un certain temps!).
Cordialement, Dom.
05 avril 2014 à 01:49
Problème panne climatisation réponse 29
Clignotement orange sur clim LG
Bonjour.
La machine est entièrement débranchée (j'ai dû déconnecter les 15 fils pour pouvoir enlever le panneau latéral !).
On ne voit pas sur ma photo sur laquelle j'ai photographié les connecteurs ce qu'il y a d'écrit complètement à gauche sur th2... Je vais y remédier...
Merci. Cordialement.
DF
Citation :
Effectivement, la valeur à 233 ohms est bizarre, mais c'est peut-être dû au fait que vous n'avez pas débranché les câbles pour faire les mesures. Sinon, vous tenez votre coupable...
La machine est entièrement débranchée (j'ai dû déconnecter les 15 fils pour pouvoir enlever le panneau latéral !).
On ne voit pas sur ma photo sur laquelle j'ai photographié les connecteurs ce qu'il y a d'écrit complètement à gauche sur th2... Je vais y remédier...
Merci. Cordialement.
DF
05 avril 2014 à 09:08
Problème panne climatisation réponse 30
Clignotement orange sur clim LG
Suite au post précédent :
sous th2 , il y a de mentionné : air/spip
Les fils gris sur lesquels je relève 233 Ώ doivent correspondre à spip, je remets une photo où aboutissent ces fils ; (ça se trouve tout en bas du groupe; le long de la sonde, il y a un mince tube de cuivre qui s'élargit en un plus gros diamètre et commence le radiateur). J'ai mis une flèche pour signaler l'emplacement de la sonde... Je ne peux faire mieux en photo.
J'ai relevé à nouveau ce matin cette résistance (il fait 11°C) et la valeur est identique à celle mesurée hier à 20°C...
A+
DF
Pour agrandir l'image, cliquez dessus.
sous th2 , il y a de mentionné : air/spip
Les fils gris sur lesquels je relève 233 Ώ doivent correspondre à spip, je remets une photo où aboutissent ces fils ; (ça se trouve tout en bas du groupe; le long de la sonde, il y a un mince tube de cuivre qui s'élargit en un plus gros diamètre et commence le radiateur). J'ai mis une flèche pour signaler l'emplacement de la sonde... Je ne peux faire mieux en photo.
J'ai relevé à nouveau ce matin cette résistance (il fait 11°C) et la valeur est identique à celle mesurée hier à 20°C...
A+
DF
Pour agrandir l'image, cliquez dessus.
05 avril 2014 à 10:21
Problème panne climatisation réponse 31
Clignotement orange sur clim LG
Bonjour.
J'imagine que votre clim ne démarre pas du tout et qu'elle vous donne "45" tout de suite. Si c'est bien le cas et que le responsable est cette sonde à 233 ohms, alors essayez d'en couper un fil au voisinage du connecteur et de mettre en parallèle avec les 2 fils gris un potentiomètre de 47 kOhms linéaire qui vous permettra de rechercher empiriquement la plage de valeurs qui autorise le démarrage de la clim. A priori, elle aurait dû faire 7 ou 14 kOhms à 20°, comme vos autres sondes.
Cordialement, Dom.
J'imagine que votre clim ne démarre pas du tout et qu'elle vous donne "45" tout de suite. Si c'est bien le cas et que le responsable est cette sonde à 233 ohms, alors essayez d'en couper un fil au voisinage du connecteur et de mettre en parallèle avec les 2 fils gris un potentiomètre de 47 kOhms linéaire qui vous permettra de rechercher empiriquement la plage de valeurs qui autorise le démarrage de la clim. A priori, elle aurait dû faire 7 ou 14 kOhms à 20°, comme vos autres sondes.
Cordialement, Dom.
05 avril 2014 à 11:25
Problème panne climatisation réponse 32
Clignotement orange sur clim LG
Re-bonjour.
J'ai quelques questions suite à votre post :
Avant de déconnecter tous les fils d'arrivée et les splits (ces derniers éteints), lorsque je mettais le courant : un léger bruit se produisait (rien de plus) et les leds se mettaient à clignoter.
Maintenant, si je ne branche que l'arrivée de courant sans brancher les splits : est-ce qu' en mettant sous tension, le groupe doit faire quelque chose ( à part clignoter ) ? peut-il y avoir un démarrage sans que les splits soient branchés ou faut-il brancher ces derniers ( ou 1 seul ) impérativement ?
Autrement, je ne comprends pas : couper un fil gris (sur les deux), d'accord, mais le potentiomètre, dans ce cas, c'est pas en série qu'il faut le mettre ? Je ne peux pas le mettre en // si je n'ai qu'un fil ...
Ou alors, je ne comprends pas.
(merci de votre patience).
Cordialement.
DF
J'ai quelques questions suite à votre post :
Avant de déconnecter tous les fils d'arrivée et les splits (ces derniers éteints), lorsque je mettais le courant : un léger bruit se produisait (rien de plus) et les leds se mettaient à clignoter.
Maintenant, si je ne branche que l'arrivée de courant sans brancher les splits : est-ce qu' en mettant sous tension, le groupe doit faire quelque chose ( à part clignoter ) ? peut-il y avoir un démarrage sans que les splits soient branchés ou faut-il brancher ces derniers ( ou 1 seul ) impérativement ?
Autrement, je ne comprends pas : couper un fil gris (sur les deux), d'accord, mais le potentiomètre, dans ce cas, c'est pas en série qu'il faut le mettre ? Je ne peux pas le mettre en // si je n'ai qu'un fil ...
Ou alors, je ne comprends pas.
(merci de votre patience).
Cordialement.
DF
05 avril 2014 à 13:00
Problème panne climatisation réponse 33
Clignotement orange sur clim LG
Bonsoir.
Désolé de mon retard à répondre, j'ai eu de l'occupation aujourd'hui (et ordi éteint).
Désolé aussi pour mon raccourci, il n'est pas anormal que vous n'ayez pas compris. Le but de la manip proposée est au final d'augmenter la valeur de la thermistance. Mon idée était de mettre hors circuit l'actuelle de 233 ohms en lui coupant un fil, et de mettre un potentiomètre en parallèle sur le connecteur (en glissant des fils dans les terminaisons du câble existant). Cela dit, vous pouvez aussi effectivement mettre le potentiomètre en série en l'insérant dans ce fil coupé, cela marcherait aussi, avec le bémol que si la thermistance change de valeur subitement (elle l'a déjà fait), cela pourrait avoir une incidence sur le fonctionnement. En conclusion, faites comme vous voulez!
Pour votre question sur le démarrage, celui-ci ne peut se produire que suite à un ordre émanant d'une UI. A moins que l'UE ait aussi un poussoir sur une carte pour forcer un démarrage (mode test), mais il faut connaître et ne pas faire n'importe quoi. Je pense qu'il est préférable de tout reconnecter pour cet essai.
Cordialement, Dom.
Désolé de mon retard à répondre, j'ai eu de l'occupation aujourd'hui (et ordi éteint).
Désolé aussi pour mon raccourci, il n'est pas anormal que vous n'ayez pas compris. Le but de la manip proposée est au final d'augmenter la valeur de la thermistance. Mon idée était de mettre hors circuit l'actuelle de 233 ohms en lui coupant un fil, et de mettre un potentiomètre en parallèle sur le connecteur (en glissant des fils dans les terminaisons du câble existant). Cela dit, vous pouvez aussi effectivement mettre le potentiomètre en série en l'insérant dans ce fil coupé, cela marcherait aussi, avec le bémol que si la thermistance change de valeur subitement (elle l'a déjà fait), cela pourrait avoir une incidence sur le fonctionnement. En conclusion, faites comme vous voulez!
Pour votre question sur le démarrage, celui-ci ne peut se produire que suite à un ordre émanant d'une UI. A moins que l'UE ait aussi un poussoir sur une carte pour forcer un démarrage (mode test), mais il faut connaître et ne pas faire n'importe quoi. Je pense qu'il est préférable de tout reconnecter pour cet essai.
Cordialement, Dom.
05 avril 2014 à 22:29
Problème panne climatisation réponse 34
Clignotement orange sur clim LG
Bonjour
Ne soyez pas désolé pour le retard à répondre, c'est sûr qu'on ne passe pas tout son temps devant l'ordinateur !
Je ne sais pas si je vais mettre le potentiomètre (il faut que j'en trouve un ; j'en ai quelques uns en stock, mais ils font 10k ou 100k...) je vais essayer d'en trouver un demain de 45k.
Je vais remettre une UI en marche (une doit suffire, j'espère). Si non je me retape les 15 branchements.
Dernière question (pour l'instant) si c'est cette sonde qui est HS, je vais pouvoir m'en procurer une autre ? Par quelle filière ? Savez-vous ?
Cordialement.
DF.
Ne soyez pas désolé pour le retard à répondre, c'est sûr qu'on ne passe pas tout son temps devant l'ordinateur !
Je ne sais pas si je vais mettre le potentiomètre (il faut que j'en trouve un ; j'en ai quelques uns en stock, mais ils font 10k ou 100k...) je vais essayer d'en trouver un demain de 45k.
Je vais remettre une UI en marche (une doit suffire, j'espère). Si non je me retape les 15 branchements.
Dernière question (pour l'instant) si c'est cette sonde qui est HS, je vais pouvoir m'en procurer une autre ? Par quelle filière ? Savez-vous ?
Cordialement.
DF.
06 avril 2014 à 09:02
Problème panne climatisation réponse 35
Clignotement orange sur clim LG
Bonjour.
Un potar de 100k devrait marcher, le réglage est juste un peu plus délicat. Prérégler une valeur genre 7k ou 14k avant de mettre sous tension, et pré-voyez comment atteindre l'autre valeur.
Personnellement, je n'ai jamais acheté de sondes de clim, peut-être les pros du forum ont de bonnes adresses?...
Cordialement, Dom.
Un potar de 100k devrait marcher, le réglage est juste un peu plus délicat. Prérégler une valeur genre 7k ou 14k avant de mettre sous tension, et pré-voyez comment atteindre l'autre valeur.
Personnellement, je n'ai jamais acheté de sondes de clim, peut-être les pros du forum ont de bonnes adresses?...
Cordialement, Dom.
06 avril 2014 à 10:08
Problème panne climatisation réponse 36
Clignotement orange sur clim LG
Bonjour
Adelclimatisation / PL ; que pensez-vous des résultats de la mesure des sondes ? Avez-vous une idée comment je peux procéder pour acheter une sonde ?
Merci.
Cordialement.
DF
Adelclimatisation / PL ; que pensez-vous des résultats de la mesure des sondes ? Avez-vous une idée comment je peux procéder pour acheter une sonde ?
Merci.
Cordialement.
DF
06 avril 2014 à 10:25
Problème panne climatisation réponse 37
Invité
Clignotement orange sur clim LG
Invité
Bonne journée à tous.
J’espère que ça va marcher car j'ai des soucis de liaison internet.
Je rejoins tout à fait le diagnostic de l'ami DOM.
La th2 a une valeur ohmique complétement à l'ouest.
Donc il faudra la remplacer. Vous remarquez que les sondes de refoulement inverter et compresseur standard donnent sensiblement la même valeur et toutes les 2 sont largement au dessus des autres.
Cependant il me semble qu'une 2ème mesure sur celle qui donne 7kohms est nécessaire car elle doit aussi donner la même valeur que celle à 13 kohms.
Si vous avez près de chez vous la société Clim plus, ils pourront vous fournir les sondes. Si non Pompac aussi.
Si vous n'arrivez pas à les avoir, j'ai un jeu de 2 sondes que j'ai récupérées suite à remplacement d'une platine LG.
Je peux vous envoyer ces sondes si vous n'arrivez pas à vous les procurer.
C'est à titre gracieux, mais il faudra que vous preniez en charge les frais d'envoi.
Cordialement. Adelclimatisation
J’espère que ça va marcher car j'ai des soucis de liaison internet.
Je rejoins tout à fait le diagnostic de l'ami DOM.
La th2 a une valeur ohmique complétement à l'ouest.
Donc il faudra la remplacer. Vous remarquez que les sondes de refoulement inverter et compresseur standard donnent sensiblement la même valeur et toutes les 2 sont largement au dessus des autres.
Cependant il me semble qu'une 2ème mesure sur celle qui donne 7kohms est nécessaire car elle doit aussi donner la même valeur que celle à 13 kohms.
Si vous avez près de chez vous la société Clim plus, ils pourront vous fournir les sondes. Si non Pompac aussi.
Si vous n'arrivez pas à les avoir, j'ai un jeu de 2 sondes que j'ai récupérées suite à remplacement d'une platine LG.
Je peux vous envoyer ces sondes si vous n'arrivez pas à vous les procurer.
C'est à titre gracieux, mais il faudra que vous preniez en charge les frais d'envoi.
Cordialement. Adelclimatisation
06 avril 2014 à 16:31
Problème panne climatisation réponse 38
Clignotement orange sur clim LG
Bonsoir
Bon, Internet fonctionne.
Je vais revoir demain où vont les fils gris de th3... (7 kΏ)... je ne sais plus ! (vu la valeur, je pensais que c'était celle notée: sonde de tuyauterie sur le tableau de PL), (mais le terme tuyauterie est un peu vague, étant donné le nombre de tuyaux dans le groupe !).
J'ai regardé sur internet... Pompac semble être dans l'Est de la France, par contre Clim plus aurait une agence dans le département d'à côté... néanmoins accepteraient-ils de vendre à un particulier...? Et je ne sais pas nommer la sonde pour commander (quel nom porte t-elle ?).
Donc, votre proposition peut m'intéresser...
Reste à voir si un potar réglé à 6/7 kΏ va solutionner le problème...
Cordialement.
DF
Bon, Internet fonctionne.
Je vais revoir demain où vont les fils gris de th3... (7 kΏ)... je ne sais plus ! (vu la valeur, je pensais que c'était celle notée: sonde de tuyauterie sur le tableau de PL), (mais le terme tuyauterie est un peu vague, étant donné le nombre de tuyaux dans le groupe !).
J'ai regardé sur internet... Pompac semble être dans l'Est de la France, par contre Clim plus aurait une agence dans le département d'à côté... néanmoins accepteraient-ils de vendre à un particulier...? Et je ne sais pas nommer la sonde pour commander (quel nom porte t-elle ?).
Donc, votre proposition peut m'intéresser...
Reste à voir si un potar réglé à 6/7 kΏ va solutionner le problème...
Cordialement.
DF
06 avril 2014 à 18:36
Problème panne climatisation réponse 39
Clignotement orange sur clim LG
Bonjour.
Attention, qu'on soit bien d'accord : le potar ne solutionnera pas le problème, il permettra juste de faire démarrer la clim, dans un but diagnostique, car la non-évolution de sa résistance va sans doute conduire à un code erreur assez vite.
Pour l'ami Adel, si on regarde objectivement le tableau de PL en post 17, il y a bien des sondes à 7 et à 14 kOhms à 20° chez les basses valeurs. La raison technique des fortes valeurs pour la position refoulement est que ces sondes peuvent monter jusqu'à 100/120° en cas d'anomalie, et que dans ce cas la valeur chute très bas, trop bas si la valeur à 20° n'est pas suffisamment haute.
Cordialement, Dom.
Attention, qu'on soit bien d'accord : le potar ne solutionnera pas le problème, il permettra juste de faire démarrer la clim, dans un but diagnostique, car la non-évolution de sa résistance va sans doute conduire à un code erreur assez vite.
Pour l'ami Adel, si on regarde objectivement le tableau de PL en post 17, il y a bien des sondes à 7 et à 14 kOhms à 20° chez les basses valeurs. La raison technique des fortes valeurs pour la position refoulement est que ces sondes peuvent monter jusqu'à 100/120° en cas d'anomalie, et que dans ce cas la valeur chute très bas, trop bas si la valeur à 20° n'est pas suffisamment haute.
Cordialement, Dom.
06 avril 2014 à 22:24
Problème panne climatisation réponse 40
Invité
Clignotement orange sur clim LG
Invité
Bonjour à tous.
Je n'ai pas regardé le tableau
. Merci DOM pour la rectification.
Je me suis bêtement basé sur ce qui se fait ailleurs. A savoir que toutes les sondes ont les mêmes valeurs ohmiques excepté celle(s) du refoulement(s).
Hé bien désormais je sais que chez LG sur ce modèle ce n'est pas le cas.
Clim plus sont distributeur de LG, vous leur donnez la référence complète de votre groupe. Pour le modèle prenez bien soin de leur communiquer le modèle inscrit sur la plaque signalétique sans oublier de leur communiquer la suite du modèle qui est inscrit entre ( ).
Si vous n'arrivez pas à les avoir, alors je vous communiquerais mon adresse mail. Je me renseigne sur le colis d'envoi par la poste et vous tiendrai au jus.
Une enveloppe suffirait ou il faut quelque chose de spécial ?
Cordialement.
Adelclimatisation
Je n'ai pas regardé le tableau
. Merci DOM pour la rectification.Je me suis bêtement basé sur ce qui se fait ailleurs
. A savoir que toutes les sondes ont les mêmes valeurs ohmiques excepté celle(s) du refoulement(s).Hé bien désormais je sais que chez LG sur ce modèle ce n'est pas le cas.
Clim plus sont distributeur de LG, vous leur donnez la référence complète de votre groupe. Pour le modèle prenez bien soin de leur communiquer le modèle inscrit sur la plaque signalétique sans oublier de leur communiquer la suite du modèle qui est inscrit entre ( ).
Si vous n'arrivez pas à les avoir, alors je vous communiquerais mon adresse mail. Je me renseigne sur le colis d'envoi par la poste et vous tiendrai au jus.
Une enveloppe suffirait ou il faut quelque chose de spécial ?
Cordialement.
Adelclimatisation
07 avril 2014 à 07:14
Problème panne climatisation réponse 41
Clignotement orange sur clim LG
Bonjour.
Oui, oui, j'avais bien compris que le potar c'était juste pour vérifier ponctuellement de ne plus avoir le code 45 en erreur... et que ce n'était pas la réparation adéquate... c'est la raison pour laquelle il va falloir se procurer une sonde...
Ce qui est troublant, c'est que sur la liste des valeurs de sonde donnée par PL, il en manque une (deux même, mais on peut considérer la sonde de pompe de refoulement identique sur les deux compresseurs).
Cordialement.
DF
Oui, oui, j'avais bien compris que le potar c'était juste pour vérifier ponctuellement de ne plus avoir le code 45 en erreur... et que ce n'était pas la réparation adéquate... c'est la raison pour laquelle il va falloir se procurer une sonde...
Ce qui est troublant, c'est que sur la liste des valeurs de sonde donnée par PL, il en manque une (deux même, mais on peut considérer la sonde de pompe de refoulement identique sur les deux compresseurs).
Cordialement.
DF
07 avril 2014 à 09:21
Problème panne climatisation réponse 42
Clignotement orange sur clim LG
Les fils gris de TH3 avec 7.09kΏ vont à la sonde qui est sur une tuyauterie en demi-cercle qui sort (ou entre ?) en haut du compresseur inv. (diamètre tube # 14 mm).
DF
DF
07 avril 2014 à 10:25
Problème panne climatisation réponse 43
Clignotement orange sur clim LG
Avec la photo ce sera mieux !
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
07 avril 2014 à 10:27
Problème panne climatisation réponse 44
Clignotement orange sur clim LG
Bonjour à tous.
J'ai mis un potentiomètre en série sur le fil de th2 qui présentait 233 Ώ
Je l'ai réglé vers 7kΏ.
La machine s'est mise en route (le ventilateur tourne) et la led verte reste allumée continuellement (elle ne clignote plus) ; la rouge est aussi allumée d'une manière continue, à part un léger petit clignotement... j'ai modifié le potar vers 13 kΏ sans effet notable.
Le split que j'avais rebranché, ne présente plus de clignotement, par contre je n'ai pas eu de chauffage (j'ai réglé la T° à 26, à l'intérieur, il fait 20 dans la pièce). J'ai laissé tourner environ 5 minutes, craignant de laisser plus...
Qu'en pensez-vous ?
Est-ce normal que la led rouge reste allumée (fixe ou quasiment).
Cordialement.
DF
J'ai mis un potentiomètre en série sur le fil de th2 qui présentait 233 Ώ
Je l'ai réglé vers 7kΏ.
La machine s'est mise en route (le ventilateur tourne) et la led verte reste allumée continuellement (elle ne clignote plus) ; la rouge est aussi allumée d'une manière continue, à part un léger petit clignotement... j'ai modifié le potar vers 13 kΏ sans effet notable.
Le split que j'avais rebranché, ne présente plus de clignotement, par contre je n'ai pas eu de chauffage (j'ai réglé la T° à 26, à l'intérieur, il fait 20 dans la pièce). J'ai laissé tourner environ 5 minutes, craignant de laisser plus...
Qu'en pensez-vous ?
Est-ce normal que la led rouge reste allumée (fixe ou quasiment).
Cordialement.
DF
07 avril 2014 à 15:48
Problème panne climatisation réponse 45
Clignotement orange sur clim LG
Bonjour. Êtes-vous bien en demande chauffage ?
07 avril 2014 à 16:19
Problème panne climatisation réponse 47
Clignotement orange sur clim LG
J'ai de nouveau essayé 5 minutes (en baissant au-dessous de 7kΏ) : toujours pareil, le ventilateur du groupe extérieur tourne assez lentement.
Lorsque j'arrête le split, il se met à tourner plus vite et il s'arrête (ce qu'il faisait habituellement).
Toujours pas de chauffage.
Je précise que je n'ai rebranché qu'un split sur les 4.
DF
Lorsque j'arrête le split, il se met à tourner plus vite et il s'arrête (ce qu'il faisait habituellement).
Toujours pas de chauffage.
Je précise que je n'ai rebranché qu'un split sur les 4.
DF
07 avril 2014 à 17:09
Problème panne climatisation réponse 48
Clignotement orange sur clim LG
Bonjour.
Donc, aucun des 2 compresseurs n'a démarré, et pas le moindre début de chaleur sur les tuyaux, si j'ai bien compris. Il y a certains multi qui demandent à avoir au moins 2 UI d'installées sur les 4 ou 5 possibles. C'est peut-être le cas de la vôtre. Ce qui est étonnant, c'est que le ventilo démarre, comme si l'UE était de bonne volonté... Hormis les autres UI, vous avez bien tout rebranché (entre autres les compresseurs)?
Cordialement, Dom.
Donc, aucun des 2 compresseurs n'a démarré, et pas le moindre début de chaleur sur les tuyaux, si j'ai bien compris. Il y a certains multi qui demandent à avoir au moins 2 UI d'installées sur les 4 ou 5 possibles. C'est peut-être le cas de la vôtre. Ce qui est étonnant, c'est que le ventilo démarre, comme si l'UE était de bonne volonté... Hormis les autres UI, vous avez bien tout rebranché (entre autres les compresseurs)?
Cordialement, Dom.
07 avril 2014 à 19:24
Problème panne climatisation réponse 49
Clignotement orange sur clim LG
J'ai rebranché l'arrivée de courant (les trois fils, N P et terre) et les 3 fils d'un split... faut que je revoie mes branchements demain, quand même....
07 avril 2014 à 19:33
Problème panne climatisation réponse 50
Clignotement orange sur clim LG
Bonjour à tous.
J'ai rebranché les 4 splits.
Ils chauffent tous
Plus d'erreur 45 ; par contre, la led rouge de UE reste allumée ...?
A Adelclimatisation : les sondes que vous avez sont bien pour th2 (connecteur double - 4 fils- sonde air + celle en rade).
Mon adresse email : didierfousonde@gmail.com (enlever le mot sonde pour m'écrire).
Cordialement.
DF
J'ai rebranché les 4 splits.
Ils chauffent tous
Plus d'erreur 45 ; par contre, la led rouge de UE reste allumée ...?
A Adelclimatisation : les sondes que vous avez sont bien pour th2 (connecteur double - 4 fils- sonde air + celle en rade).
Mon adresse email : didierfousonde@gmail.com (enlever le mot sonde pour m'écrire).
Cordialement.
DF
08 avril 2014 à 10:35
Problème panne climatisation réponse 51
Clignotement orange sur clim LG
Bonjour à tous
Bon, je n'ai pas de nouvelles de Adelclimatisation... peut-être a t-il toujours des problèmes de connexion...
Je vais voir s'il donne signe de vie prochainement.
Je remercie beaucoup PL et Dom-Aom de m'avoir aidé à cerner le problème.
Bravo pour vos interventions constructives.
DF
Bon, je n'ai pas de nouvelles de Adelclimatisation... peut-être a t-il toujours des problèmes de connexion...
Je vais voir s'il donne signe de vie prochainement.
Je remercie beaucoup PL et Dom-Aom de m'avoir aidé à cerner le problème.
Bravo pour vos interventions constructives.
DF
09 avril 2014 à 11:54
Problème panne climatisation réponse 52
Clignotement orange sur clim LG
Bonjour.
@Adelclimatisation
Sondes obtenues par mon installateur... UE remontée cet après midi.
Ça a l'air de marcher correctement...
Encore merci pour tout.
DF
@Adelclimatisation
Sondes obtenues par mon installateur... UE remontée cet après midi.
Ça a l'air de marcher correctement...
Encore merci pour tout.
DF
09 avril 2014 à 18:19
Problème panne climatisation réponse 53
Invité
Clignotement orange sur clim LG
Invité
Salut et bonne journée à tous.
Je suis vraiment désolé, j'ai des soucis de connexion en ce moment.
Si vous voulez je pourrais toujours vous les envoyer. Ainsi vous auriez 2 sondes en stock.
Cordialement.
Adelclimatisation
Je suis
vraiment désolé, j'ai des soucis de connexion en ce moment.Si vous voulez je pourrais toujours vous les envoyer. Ainsi vous auriez 2 sondes en stock.
Cordialement.
Adelclimatisation
10 avril 2014 à 06:48
Problème panne climatisation réponse 54
Clignotement orange sur clim LG
Bonjour
Non, c'est gentil ... la prochaine fois, ce sera peut-être d'autres sondes ou l'autre groupe, bisplit (j'ai deux groupes).
Ça pourra servir à d'autres, je ne dois pas être le seul à connaître cette panne. Et si ça se reproduit dans 7 ans (le groupe à 7 ans), je vous en reparlerai !
(éventuellement si vous voulez, vous avez dans le post 50 mon adresse email, vous pouvez m'écrire, j'aurais ainsi la vôtre...).
Mais je vous remercie de tout cœur, c'est vraiment sympa.
Bonne journée.
DF
Non, c'est gentil ... la prochaine fois, ce sera peut-être d'autres sondes ou l'autre groupe, bisplit (j'ai deux groupes).
Ça pourra servir à d'autres, je ne dois pas être le seul à connaître cette panne. Et si ça se reproduit dans 7 ans (le groupe à 7 ans), je vous en reparlerai !
(éventuellement si vous voulez, vous avez dans le post 50 mon adresse email, vous pouvez m'écrire, j'aurais ainsi la vôtre...).
Mais je vous remercie de tout cœur, c'est vraiment sympa.
Bonne journée.
DF
10 avril 2014 à 10:39
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Clignotement orange sur clim LG FM19AH
- N°3997 : Bonjour, J'ai une clim LG (Tri split) depuis pas mal d'années 5 ans et subitement, mes splits ont l'étoile orange qui clignote (2 fois) en alternance avec le témoin 6 vert de marche-arrêt. Modèle FM19AH Merci.
- 2. Panne clim réversible Neo plasma LG clignote orange/vert/orange
- N°2472 : Bonjour, J'ai mis en route pour la première fois depuis quelques mois ma climatisation réversible Neo plasma LG en mode chauffage. Après quelques heures de fonctionnement correcte, elle s'est arrêtée. Le volet inférieur...
- 3. Clignotement orange sur clim LG Néo Plasma
- N°4803 : Bonjour, Je possède une climatisation LG néo plasma depuis quatre ou cinq ans déjà. Depuis quelque jours, lorsque je l'éteins depuis la télécommande, le voyant à côté de l'étoile clignote en orange (en orange...
- 4. Panne ventilateur extérieur climatisation LG FM2 5AH
- N°8308 : Bonjour à tous et bonne année 2023. Je possède une ancienne climatisation LG avec une unité extérieure A4UW246FA0 (FM2 5AH) et 3 unités intérieure (une des sorties de l'UE n'est pas branché). C'est dans un maison que j'ai...
- 5. Raccordement électrique d'un ventilo UI climatiseur LG
- N°2948 : Bonsoir, Dom, j'ai besoin de vous ! J'ai enlevé le ventilo UI d'un climatiseur LG 12000BTU, je l'ai trouvé grillé car la carte mère n'était pas protégée par un fusible mais par un fil électrique. Et je ne sais pas par...
- 6. Panne clim inverter LG L1260NL
- N°5186 : Bonjour ! Je possède une clim LG L1260NL depuis 19 ans ! Je suis tombé en panne, le disjoncteur dédié à la clim a sauté ! - J'ai vérifié les composants de la carte mère du groupe tout était correct ! - J'ai vérifié...
- 7. Contrôle du moteur unité intérieure clim LG inverter
- N°3978 : Bonjour à tous, Nouveau sur ce forum, je suis un "bon" bricoleur mais pas expert en clim ni électronique. Je m'adresse à la communauté pour essayer de réparer ma clim LG inverter installée il y a 9 ans. Le modèle est...
- 8. Clignotement LED code erreur 46 PAC LG
- N°3304 : Bonjour, Sur l'unité extérieure LG inverter, je relève le code erreur 46 correspondant à la sonde du tuyau d'aspiration compresseur. L'appareil est un LG- FM25AH (A4UW246FA3). Pourriez-vous, svp, me dire ce que je pourrais...
- 9. Panne clim LG Neo Plasma
- N°3336 : Bonjour. Mon groupe extérieur LG Neo Plasma, le ventilateur fait 3 tentatives de démarrage, au bout de la quatrième il démarre mais pas plus d'une minute ?? Tout fonctionnait cet hiver, et en froid elle a marché 2 fois le...
- 10. Défaut CH61 et CH62 pompe à chaleur air air LG FM 25 AH
- N°5420 : Bonjour à tous. Je suis nouveau sur ce forum et je ne connais pas grand chose dans les clim... Mon installation pompe à chaleur air air LG FM 25 AH et 3 monosplits intérieurs, le tout installé depuis 12 ans sans aucun...
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
