Question dépannage clim : Erreur E5 Climatisation Airton TCA-21L2HA/DV0 Réf : 406213

FGOD75
Membre inscrit

3 messages

Bonjour,

Question pour Albre37 qui connait bien les cartes alimentation Externe.
Une erreur E5 est apparue sur le bloc interne E5 au bout de 2 ans.
Après consultation du support Airton ils m'ont fait changer la carte alimentation qui a sauté de nouveau au bout de 2 ans.
J'ai de bonnes connaissances en Électronique et j'ai constaté qu'il n'y avait plus de 12 Volts.

Après voir changé le Régulateur Secteur TOP223 et tout l'étage primaire secteur.
J'ai de nouveau du 12 volts qui alimente bien les électrovannes mais pas d'affichage du bloc de led qui apparemment n'a pas de 5v.
Auriez-vous une idée qui par votre pratique, me permettrait de guider les recherches ?

Merci d'avance pour votre réponse.
Cordialement.
François G

06 novembre 2015 à 15:00

Réponse 1 d'un contributeur du forum

Erreur E5 Climatisation Airton TCA-21L2HA/DV0 Réf : 406213

PL
Membre inscrit

13 462 messages

Bonjour. Ou encore Dom-Aom.
Avec une belle photo recto verso de votre carte électronique.

06 novembre 2015 à 17:02

Réponse 2 d'un contributeur du forum

Erreur E5 Climatisation Airton TCA-21L2HA/DV0 Réf : 406213

ALBRE37
Membre inscrit

259 messages

Bonjour,
Vos problèmes de carte ont certainement pour cause des µCoupures secteur à répétition, le 5V provient de l'alim à découpage de l'IPM et alimente les 2 µcontroleurs, 3 leds...
Sur la carte principale l'alim sort du +12V pour les relais et va au reg +5V- le +24V pour la communication data U.int/.U.ext-
Donc à vérifier les tensions en sortie de l'IPM, la led verte (LD1) doit être allumée sinon panne d'IPM. et E5.
Cordialement.
AB37.

08 novembre 2015 à 06:08

Réponse 3 d'un contributeur du forum

Erreur E5 Climatisation Airton TCA-21L2HA/DV0 Réf : 406213

Invité

Bonsoir,

Suite à un voyage je n'ai pu vous répondre plus tôt.
La carte en photo jointe wuhai 62481.1 à la led LD01 verte ok avec présence 12v.
La led rouge LD2 clignote près du connecteur CN11 sur le connecteur CN11 pas de 12,9,5 v sur le connecteur.
Pas de 5V au régulateur T01 Aucun affichage des 4 digits supérieurs gauches.
Panne d'origine sur une première carte le TOP223 d'entrée qui a explosé, j'ai changé tout l'étage primaire et j'ai de nouveau une tension = 12v.
Sur la seconde carte j'ai la même panne qu'avec la première pas de 5V mais du 12 V.
Peut-être pourrais-je rentrer en contact avec vous afin de trouver avec vous une solution ?

Amicalement,
FG

28 novembre 2015 à 17:29

Réponse 4 d'un contributeur du forum

Erreur E5 Climatisation Airton TCA-21L2HA/DV0 Réf : 406213

Invité

Oups avec les photos.

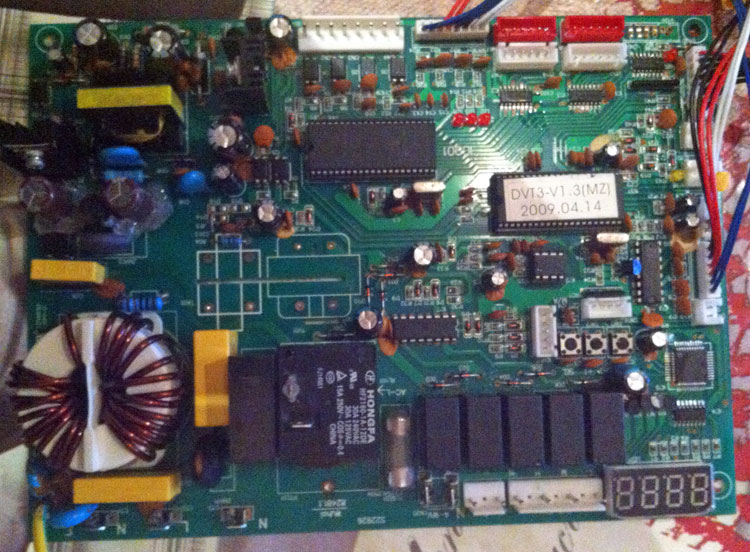

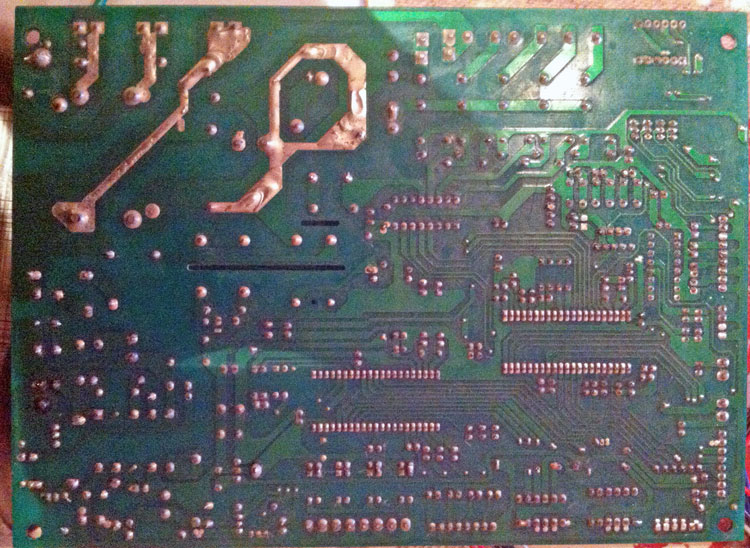

Voici les photos :
Pour agrandir les images, cliquez dessus.

28 novembre 2015 à 18:09

Réponse 5 d'un contributeur du forum

Erreur E5 Climatisation Airton TCA-21L2HA/DV0 Réf : 406213

Bricovidéo
Administrateur

12 983 messages

Bonjour,
Pour information les images que vous nous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum.
Mais les images dans leur résolution d'origine sont accessibles pour les contributeurs du forum Climatisation.
Cordialement.

28 novembre 2015 à 18:14

Réponse 6 d'un contributeur du forum

Erreur E5 Climatisation Airton TCA-21L2HA/DV0 Réf : 406213

FGOD75
Membre inscrit

3 messages

Je suis l'invité des 2 derniers posts.

Peut-être pourrais-je rentrer en contact avec ALBRE37 afin de trouver avec vous une solution ?
Merci.
FG

28 novembre 2015 à 18:25

Réponse 7 d'un contributeur du forum

Erreur E5 Climatisation Airton TCA-21L2HA/DV0 Réf : 406213

Bricovidéo
Administrateur

12 983 messages

Bonjour FGOD75,
Voilà c'est fait nous venons de vous faire parvenir l'adresse mail de "ALBRE37".
Cordialement, Patrice.

29 novembre 2015 à 10:21

Réponse 8 d'un contributeur du forum

Erreur E5 Climatisation Airton TCA-21L2HA/DV0 Réf : 406213

FGOD75
Membre inscrit

3 messages

Eléments suite à différentes mesures ou constats :
Carte 65451 Avec commande compresseur LD2 verte clignotante LD1 off : pas de 15V sur CN2
Court-circuit entre la masse et le circuit hybride de commande de compresseur 24 Broches Bande cuivre cramée entre le N de CN2 et condensateur C25 au dessus de la diode D203
R205 et C205 en dessous de CN11 de l'humidité a créé une oxydation qui a dessoudé ces 2 composants
Pas de tensions sur CN11
Carte 74522 LD1 rouge ok ld2 verte off
Carte 82481 LD2 rouge clignotante LD1Jaune clignotante LD1 Rouge clignotante LD2&3 off

Cordialement.
FG

29 novembre 2015 à 15:17

Réponse 9 d'un contributeur du forum

Erreur E5 Climatisation Airton TCA-21L2HA/DV0 Réf : 406213

ALBRE37
Membre inscrit

259 messages

Bonjour,

Eh ben il ne vous reste pas grand chose en état, 3 cartes sur 3 HS... ! c'est un score à battre....
Bon soyons sérieux, vous avez dû recevoir mes coordonnées, contactez-moi le mieux sera de m'expédier toutes vos cartes pour faire un diagnostic.
Cordialement.
Alain

30 novembre 2015 à 07:30
