Climatisation EIKO 12RD03/01 ne fonctionne pas
Actuellement
10 020
questions dans le
forum climatisation
8797
Conseils Dépannage Climatiseurs : Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Ma climatisation EIKO s'est soudainement mise à ne plus fonctionner.
Le courant arrive bien, mais le moteur ventilateur et le compresseur ne se lancent pas.
Je vous remercie de votre aide.
Si quelqu'un avait une notice, ce serait également très apprécié.
Merci.
Frelon30.
Ma climatisation EIKO s'est soudainement mise à ne plus fonctionner.
Le courant arrive bien, mais le moteur ventilateur et le compresseur ne se lancent pas.
Je vous remercie de votre aide.
Si quelqu'un avait une notice, ce serait également très apprécié.
Merci.
Frelon30.
22 juillet 2023 à 18:02
Questions / Réponses Climatisation 1
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
EIKO : n'existe pas... Avec un "H" oui.
Quel type d'appareil, mobile à roulette, split mural?... Voyants qui clignotent? Si mobile, une photo de la façade avec les boutons?...
EIKO : n'existe pas... Avec un "H" oui.
Quel type d'appareil, mobile à roulette, split mural?... Voyants qui clignotent? Si mobile, une photo de la façade avec les boutons?...
22 juillet 2023 à 19:45
Questions / Réponses Climatisation 2
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir.
C'est une clim réversible murale. La ref inscrit sous la climatisation est ETS 12RDO3/R1.
Merci pour votre aide.
Pour agrandir l'image, cliquez dessus.
C'est une clim réversible murale. La ref inscrit sous la climatisation est ETS 12RDO3/R1.
Merci pour votre aide.
Pour agrandir l'image, cliquez dessus.
22 juillet 2023 à 21:39
Questions / Réponses Climatisation 3
Climatisation EIKO 12RD03/01 ne fonctionne pas
Voici d'autres photos.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
22 juillet 2023 à 21:44
Questions / Réponses Climatisation 4
Climatisation EIKO 12RD03/01 ne fonctionne pas
https://www.cjoint.com/c/MGwt3waQuFR
Lien vers la vidéo led qui clignote climatisation défectueuse.
Merci.
Lien vers la vidéo led qui clignote climatisation défectueuse.
Merci.
22 juillet 2023 à 21:57
Questions / Réponses Climatisation 5
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Effectivement il est bien écrit Eiko, pas Heiko. Eiko ne donne rien en recherche internet, alors que ça répond un peu avec un H... Donc pas de doc ni d'info.
L'appareil a 19 ans, il est probable que ce n'est pas un inverter, autrement dit que c'est un tout-ou-rien. Enlevez le capot du groupe extérieur et vérifiez qu'il n'y a pas de carte électronique dedans, ou alors éventuellement une toute petite, vous pouvez mettre une photo de ce que vous voyez sous le capot.
Pour les TOR, c'est l'UI qui gère tous les éléments du groupe avec des relais. Faites une photo recto verso de la carte.
Combien de fils dans le câble qui relie les 2 éléments? (y compris la terre)
Effectivement il est bien écrit Eiko, pas Heiko. Eiko ne donne rien en recherche internet, alors que ça répond un peu avec un H... Donc pas de doc ni d'info.
L'appareil a 19 ans, il est probable que ce n'est pas un inverter, autrement dit que c'est un tout-ou-rien. Enlevez le capot du groupe extérieur et vérifiez qu'il n'y a pas de carte électronique dedans, ou alors éventuellement une toute petite, vous pouvez mettre une photo de ce que vous voyez sous le capot.
Pour les TOR, c'est l'UI qui gère tous les éléments du groupe avec des relais. Faites une photo recto verso de la carte.
Combien de fils dans le câble qui relie les 2 éléments? (y compris la terre)
23 juillet 2023 à 08:28
Questions / Réponses Climatisation 6
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour,
Apparemment, il y a cinq fils qui relient les deux unités. Je n'arrive pas à bien les définir.
Il n'y a pas de carte électronique dans le groupe extérieur.
Le compresseur est marqué Toshiba et le moteur est marqué Haier. Je vous envoie les photos supplémentaires.
Il faut que je redémonte l'UI pour prendre des photos des autres faces de la carte.
Les schémas sont à l'intérieur du couvercle.
Merci pour votre réponse.
Pour agrandir les images, cliquez dessus.
Apparemment, il y a cinq fils qui relient les deux unités. Je n'arrive pas à bien les définir.
Il n'y a pas de carte électronique dans le groupe extérieur.
Le compresseur est marqué Toshiba et le moteur est marqué Haier. Je vous envoie les photos supplémentaires.
Il faut que je redémonte l'UI pour prendre des photos des autres faces de la carte.
Les schémas sont à l'intérieur du couvercle.
Merci pour votre réponse.
Pour agrandir les images, cliquez dessus.
23 juillet 2023 à 14:09
Questions / Réponses Climatisation 7
Climatisation EIKO 12RD03/01 ne fonctionne pas
On est bien sur une TOR. Les fils sont terre, commun, compresseur, ventilo et vanne 4 voies.
Un voire deux relais pourraient avoir leurs contacts sales. Celui du compresseur est à priori sous les fils blanc et marron. Avez-vous vérifié le fusible, à côté de la bobine "082 BA"?
Un voire deux relais pourraient avoir leurs contacts sales. Celui du compresseur est à priori sous les fils blanc et marron. Avez-vous vérifié le fusible, à côté de la bobine "082 BA"?
23 juillet 2023 à 16:52
Questions / Réponses Climatisation 8
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir,
Le fusible est OK. Je l'avais testé en début.
J'ai vérifié le relais du compresseur qui me paraît bien. Il n'est pas possible de décocher les fiches pour les vérifier. J'ai peur de tout arracher en forçant trop. Même en tirant très fort, elles ne veulent pas venir.
Je vous envoie des photos du branchement. Au début de la panne, j'arrivais à lancer la climatisation en shuntant les fiches des fils bleu et noir où il y a écrit 2(N).
Je vous envoie également l'arrière de la carte et le schéma de l'UI.
Merci encore.
Pour agrandir les images, cliquez dessus.
Le fusible est OK. Je l'avais testé en début.
J'ai vérifié le relais du compresseur qui me paraît bien. Il n'est pas possible de décocher les fiches pour les vérifier. J'ai peur de tout arracher en forçant trop. Même en tirant très fort, elles ne veulent pas venir.
Je vous envoie des photos du branchement. Au début de la panne, j'arrivais à lancer la climatisation en shuntant les fiches des fils bleu et noir où il y a écrit 2(N).
Je vous envoie également l'arrière de la carte et le schéma de l'UI.
Merci encore.
Pour agrandir les images, cliquez dessus.
23 juillet 2023 à 18:50
Questions / Réponses Climatisation 9
Climatisation EIKO 12RD03/01 ne fonctionne pas
La climatisation est de 2004 mais la panne est arrivée il y a plusieurs années et depuis plus moyen de la relancer.
Avec les chaleurs actuelles, j'espère pouvoir la faire repartir avec votre aide, mais elle n'a pas beaucoup fonctionné depuis l'achat.
Avec les chaleurs actuelles, j'espère pouvoir la faire repartir avec votre aide, mais elle n'a pas beaucoup fonctionné depuis l'achat.
23 juillet 2023 à 18:55
Questions / Réponses Climatisation 10
Climatisation EIKO 12RD03/01 ne fonctionne pas
En cherchant sur le Net en mettant la référence de la climatisation, on tombe sur Haier qui semble correspondre.
23 juillet 2023 à 18:57
Questions / Réponses Climatisation 11
Climatisation EIKO 12RD03/01 ne fonctionne pas
https://www.manualowl.com/p/Haier/HSU-12RD03/Manual/97665
Voici le lien vers le support Haier.
Merci
Voici le lien vers le support Haier.
Merci
23 juillet 2023 à 19:04
Questions / Réponses Climatisation 12
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Les cosses sont de type "à verrouillage" ; si vous ne connaissez pas le truc, vous allez tout arracher. Il faut juste appuyer sur le levier L pour que le picot P descende un peu pour sortir du trou de la cosse mâle dans laquelle il s'est logé... A noter que mon explication figure en bas de vos photos, mais c'est en anglais...
Quand vous aurez enlevé la carte, refaites la photo 1 avec la carte bien à plat et bien éclairée, et aussi l'autre face (sans aucun câble qui masque des endroits).
Pour agrandir l'image, cliquez dessus.
Les cosses sont de type "à verrouillage" ; si vous ne connaissez pas le truc, vous allez tout arracher. Il faut juste appuyer sur le levier L pour que le picot P descende un peu pour sortir du trou de la cosse mâle dans laquelle il s'est logé... A noter que mon explication figure en bas de vos photos, mais c'est en anglais...
Quand vous aurez enlevé la carte, refaites la photo 1 avec la carte bien à plat et bien éclairée, et aussi l'autre face (sans aucun câble qui masque des endroits).
Pour agrandir l'image, cliquez dessus.
24 juillet 2023 à 09:25
Questions / Réponses Climatisation 13
Climatisation EIKO 12RD03/01 ne fonctionne pas
Merci pour l'info.
Est-ce que je dois absolument démonter la carte ou je peux prendre des photos plus nettes en la laissant branchée ?
Si vous me dites que c'est nécessaire je la déposerai.
Je fais ça ce soir en rentrant.
Cordialement.
Est-ce que je dois absolument démonter la carte ou je peux prendre des photos plus nettes en la laissant branchée ?
Si vous me dites que c'est nécessaire je la déposerai.
Je fais ça ce soir en rentrant.
Cordialement.
24 juillet 2023 à 13:13
Questions / Réponses Climatisation 14
Climatisation EIKO 12RD03/01 ne fonctionne pas
Je préférerais carte démontée pour les fils qui gênent et l'éclairement. Ces photos seront mon outil de travail! Avant, repérez bien où se connectent les fils (ou faites une photo pour vous).
24 juillet 2023 à 14:04
Questions / Réponses Climatisation 15
Climatisation EIKO 12RD03/01 ne fonctionne pas
OK.
Je fais le nécessaire ce soir.
Repérage fils.
Photo.
Démonter la carte et faire des clichés nets et ou on voit bien les éléments.
Je vous envoie ça dès que c'est fait.
Merci encore.
Je fais le nécessaire ce soir.
Repérage fils.
Photo.
Démonter la carte et faire des clichés nets et ou on voit bien les éléments.
Je vous envoie ça dès que c'est fait.
Merci encore.
24 juillet 2023 à 14:10
Questions / Réponses Climatisation 16
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir.
J'ai démonté la carte.
Les fiches sont déclipsées avec facilité suite à votre explication.

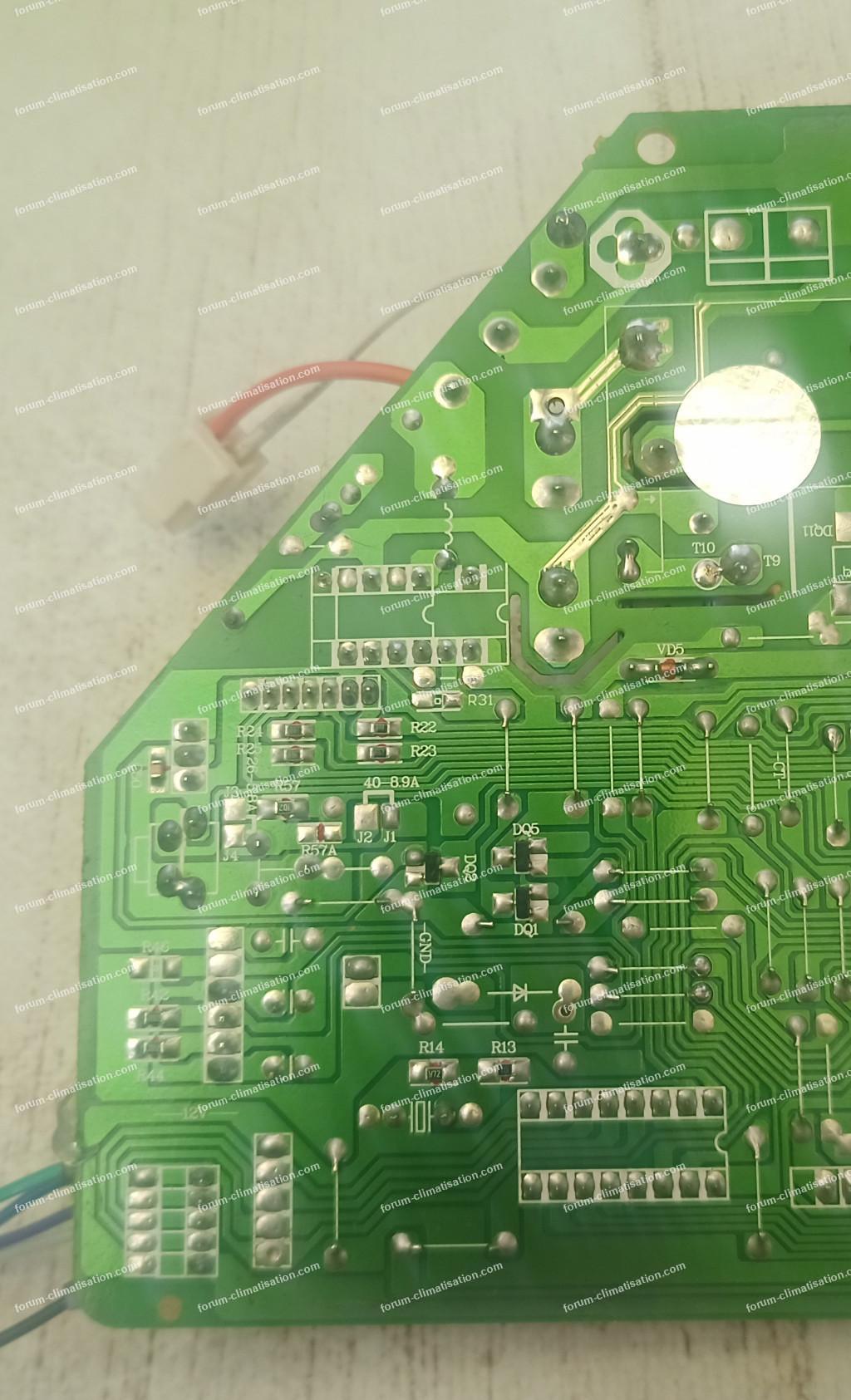

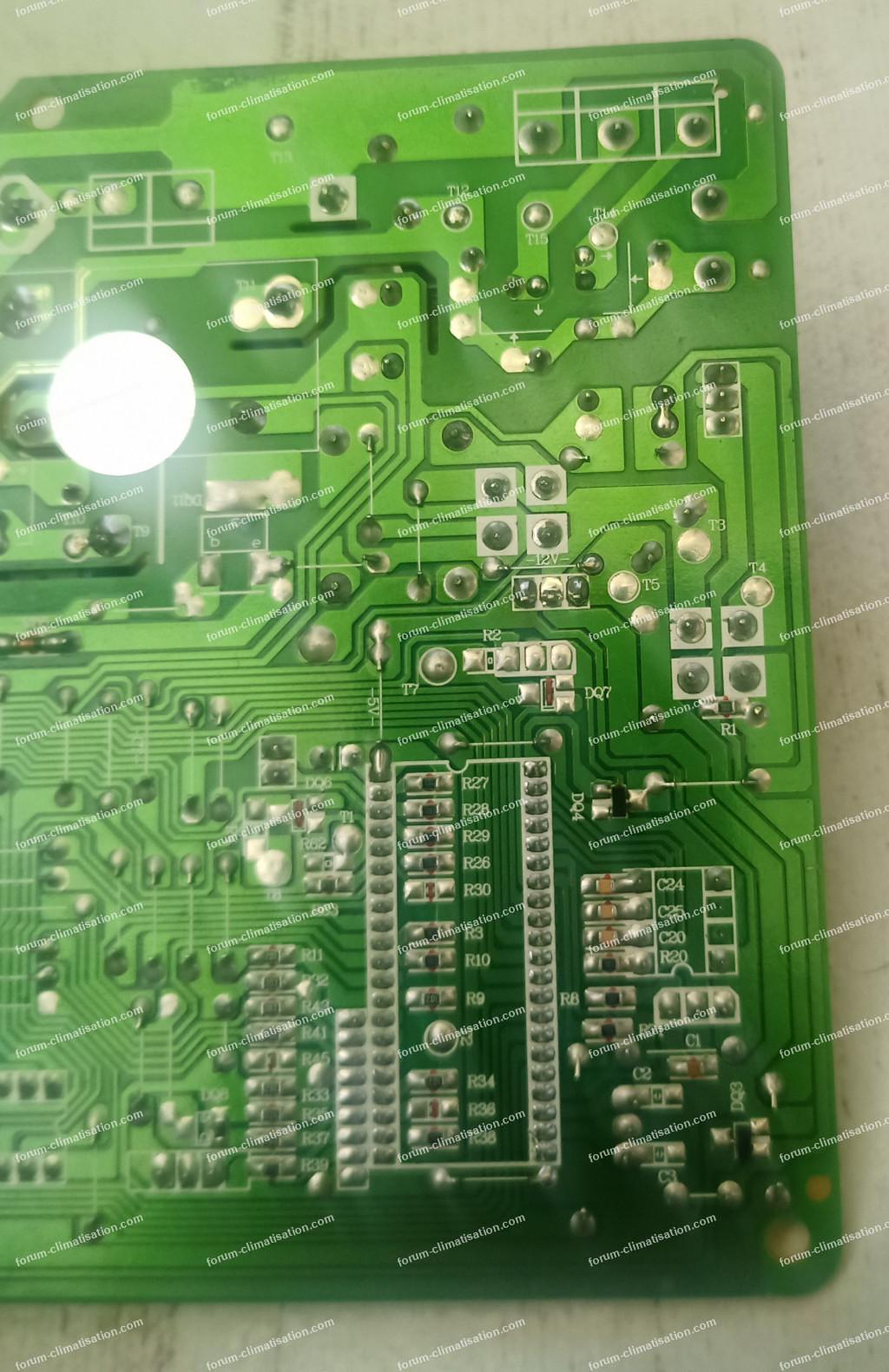

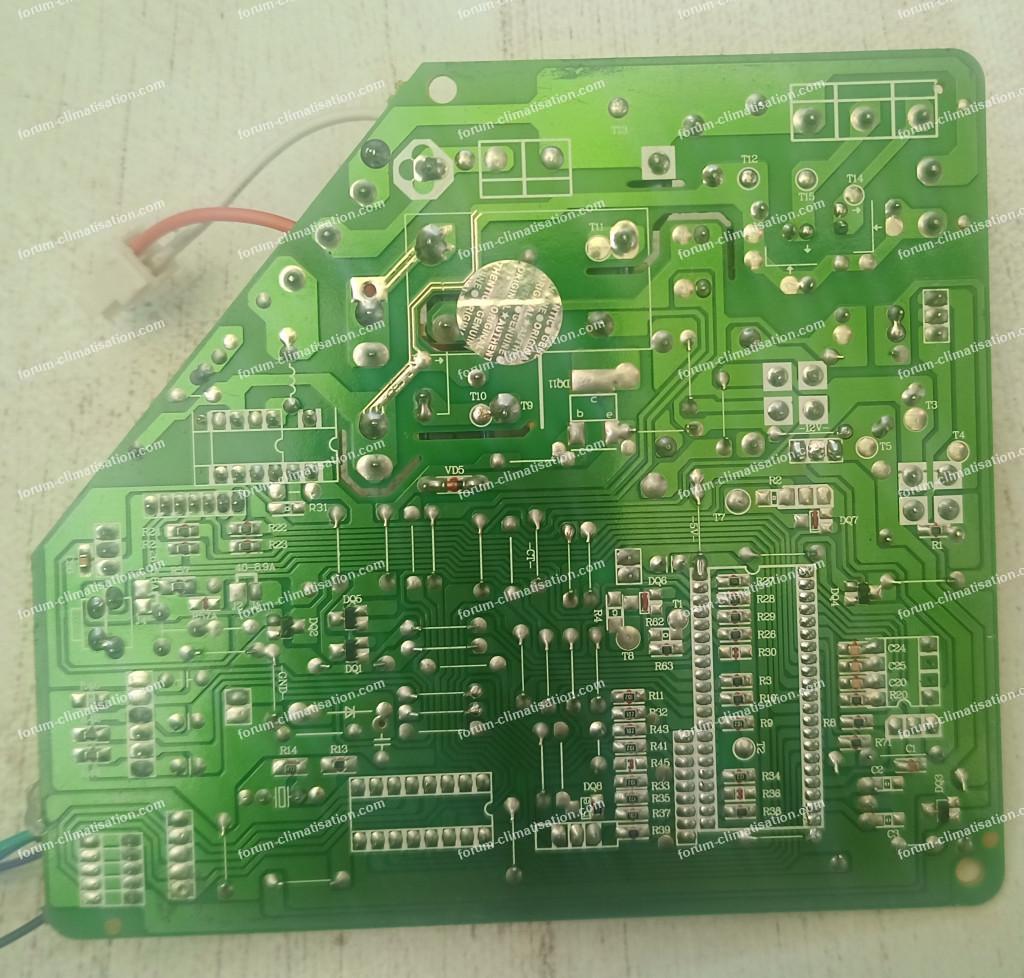

Ci-joint les photos des 2 faces.
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
J'ai démonté la carte.
Les fiches sont déclipsées avec facilité suite à votre explication.
Ci-joint les photos des 2 faces.
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
24 juillet 2023 à 22:47
Questions / Réponses Climatisation 17
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Les photos : impeccable.
Le transfo blanc fait partie d'une sécurité, à priori. Le fil volant qui passe dedans part au compresseur, et sert de primaire. Son enroulement est le secondaire. Si ce dernier voit trop de tension, c'est que le courant dans le fil est trop fort, et on coupe. S'il ne voit pas assez de tension, c'est que le relais compresseur est HS, et on coupe aussi (hypothèse).
Vous avez donc 3 possibilités : le compresseur consomme trop, ce qui peut arriver s'il est en court-circuit ou s'il n'arrive pas à démarrer, en général à cause de son condensateur devenu trop faible. Ou alors son relais qui aurait charbonné. Ou encore la sécurité qui ne fonctionne plus correctement.
Vous allez tester les 3 relais. Il faut un ohmmètre et une source de tension entre 10 et 13V. Et être à 2 personnes, ou alors il faut souder 2 fils pour remplacer une personne et faire les mesures.
Appliquez le + de la source (impératif!!) sur le +12V, et baladez le - sur B1, B2 et B3 successivement. Entre COM et C1, C2 et C3 successivement, vous devrez lire moins d'un ohm, ce qui voudra dire contacts propres. Chaque excitation / désexcitation de relais devra donner lieu à un "clic". Un plus gros pour B1/C1 vu que c'est le relais du compresseur, plus puissant.
Vous allez aussi tester les 2 ponts de diodes, en particulier celui de la sécurité DEFG, l'autre est à priori bon puisque les LEDs clignotent.
- vérifiez la résistance entre E et F, ce doit être le secondaire du transfo, je dirais entre 50 et 300 ohms.
- en mode test de diode, mesurez DF, DE, FG et EG, en mettant le fil rouge de l'appareil sur la 1ère lettre citée. Vous devez lire environ 600 à chaque fois. Sur l'autre pont, faites pareil : HK, HJ, KL et JL.
- vérifiez que vous n'avez PAS de court-circuit entre D et G.
Si tout cela est bon, il faudra vérifier le gros condensateur dans l'UE, qui fait quelques dizaines de µF, mais c'est plus compliqué à faire. On verra suivant vos résultats.
Pour agrandir l'image, cliquez dessus.
Les photos : impeccable.
Le transfo blanc fait partie d'une sécurité, à priori. Le fil volant qui passe dedans part au compresseur, et sert de primaire. Son enroulement est le secondaire. Si ce dernier voit trop de tension, c'est que le courant dans le fil est trop fort, et on coupe. S'il ne voit pas assez de tension, c'est que le relais compresseur est HS, et on coupe aussi (hypothèse).
Vous avez donc 3 possibilités : le compresseur consomme trop, ce qui peut arriver s'il est en court-circuit ou s'il n'arrive pas à démarrer, en général à cause de son condensateur devenu trop faible. Ou alors son relais qui aurait charbonné. Ou encore la sécurité qui ne fonctionne plus correctement.
Vous allez tester les 3 relais. Il faut un ohmmètre et une source de tension entre 10 et 13V. Et être à 2 personnes, ou alors il faut souder 2 fils pour remplacer une personne et faire les mesures.
Appliquez le + de la source (impératif!!) sur le +12V, et baladez le - sur B1, B2 et B3 successivement. Entre COM et C1, C2 et C3 successivement, vous devrez lire moins d'un ohm, ce qui voudra dire contacts propres. Chaque excitation / désexcitation de relais devra donner lieu à un "clic". Un plus gros pour B1/C1 vu que c'est le relais du compresseur, plus puissant.
Vous allez aussi tester les 2 ponts de diodes, en particulier celui de la sécurité DEFG, l'autre est à priori bon puisque les LEDs clignotent.
- vérifiez la résistance entre E et F, ce doit être le secondaire du transfo, je dirais entre 50 et 300 ohms.
- en mode test de diode, mesurez DF, DE, FG et EG, en mettant le fil rouge de l'appareil sur la 1ère lettre citée. Vous devez lire environ 600 à chaque fois. Sur l'autre pont, faites pareil : HK, HJ, KL et JL.
- vérifiez que vous n'avez PAS de court-circuit entre D et G.
Si tout cela est bon, il faudra vérifier le gros condensateur dans l'UE, qui fait quelques dizaines de µF, mais c'est plus compliqué à faire. On verra suivant vos résultats.
Pour agrandir l'image, cliquez dessus.
25 juillet 2023 à 09:45
Questions / Réponses Climatisation 18
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Je vais essayer de faire les tests cet après-midi.
Merci pour le schéma et les explications.
Cordialement.
Je vais essayer de faire les tests cet après-midi.
Merci pour le schéma et les explications.
Cordialement.
25 juillet 2023 à 11:31
Questions / Réponses Climatisation 19
Climatisation EIKO 12RD03/01 ne fonctionne pas
Pour l'alimentation en 12 V, j'ai cet appareil qui fournit du 12 V mais seulement par tranches de 15 secondes et le voltmètre qui est sur la photo.
Est-ce que cela va être suffisant ? Je parle de l'alimentation.
Merci.
Pour agrandir les images, cliquez dessus.
Est-ce que cela va être suffisant ? Je parle de l'alimentation.
Merci.
Pour agrandir les images, cliquez dessus.
25 juillet 2023 à 11:41
Questions / Réponses Climatisation 20
Climatisation EIKO 12RD03/01 ne fonctionne pas
Le multimètre, ça ira. Le booster bof... il pourrait donner nettement plus que 12V, d'autre part il est d'une puissance redoutable, si vous faites une fausse manip, c'est comme avec une batterie de voiture, il y a de quoi faire fondre un tournevis...
Faites plutôt le tour de vos petits adaptateurs secteur, par exemple pour téléphone FIXE, instrument de musique genre synthé, certaines lampes LED... en vérifiant avec le multimètre. Attention au + comme je le disais, sinon vous allez griller des composants sur la carte.
Voyez éventuellement avec vos connaissances ou voisins, peut-être qu'une personne a ça chez elle.
Faites plutôt le tour de vos petits adaptateurs secteur, par exemple pour téléphone FIXE, instrument de musique genre synthé, certaines lampes LED... en vérifiant avec le multimètre. Attention au + comme je le disais, sinon vous allez griller des composants sur la carte.
Voyez éventuellement avec vos connaissances ou voisins, peut-être qu'une personne a ça chez elle.
25 juillet 2023 à 12:38
Questions / Réponses Climatisation 21
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour,
J'ai trouvé ce transformateur pour des ampoules LED. Je l'ai testé au multimètre et il oscille entre 11,5 V et 11,6 V.
Je pense que cela devrait aller.
Dès que j'aurai effectué tous les relevés, je vous les enverrai. Merci.
Pour agrandir l'image, cliquez dessus.
J'ai trouvé ce transformateur pour des ampoules LED. Je l'ai testé au multimètre et il oscille entre 11,5 V et 11,6 V.
Je pense que cela devrait aller.
Dès que j'aurai effectué tous les relevés, je vous les enverrai. Merci.
Pour agrandir l'image, cliquez dessus.
25 juillet 2023 à 14:31
Questions / Réponses Climatisation 22
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir,
J'ai effectué plusieurs tests sur la carte. Pour les trois relais sur lesquels je n'ai pas réussi à prendre des mesures (je n'ai pas trop bien compris la manière de faire), est-ce qu'il faut mettre le 12V et le voltmètre sur les mêmes fiches ?
12V et B1 : un gros clic ;
12V et B2 : un clic ;
12V et B3 : un clic également.
La résistance entre E et F est de 519 ; DF 993 ; DE 992 ; FG 1018 ; EG 993 ; HK 1030 ; HJ 1030 ; KL 1048 ; KL 995.
Entre D et G, apparemment, il n'y a pas de court-circuit : la mesure est de 620.
J'espère que les mesures vont vous éclairer sur la panne.
Bonne soirée.
Cordialement.
J'ai effectué plusieurs tests sur la carte. Pour les trois relais sur lesquels je n'ai pas réussi à prendre des mesures (je n'ai pas trop bien compris la manière de faire), est-ce qu'il faut mettre le 12V et le voltmètre sur les mêmes fiches ?
12V et B1 : un gros clic ;
12V et B2 : un clic ;
12V et B3 : un clic également.
La résistance entre E et F est de 519 ; DF 993 ; DE 992 ; FG 1018 ; EG 993 ; HK 1030 ; HJ 1030 ; KL 1048 ; KL 995.
Entre D et G, apparemment, il n'y a pas de court-circuit : la mesure est de 620.
J'espère que les mesures vont vous éclairer sur la panne.
Bonne soirée.
Cordialement.
25 juillet 2023 à 20:37
Questions / Réponses Climatisation 23
Climatisation EIKO 12RD03/01 ne fonctionne pas
Pour COM et C1, C2 et C3, je n'ai pas osé mettre le 12 V de peur de griller les circuits.
Pouvez-vous me réexpliquer la procédure plus précisément ? Merci.
Pouvez-vous me réexpliquer la procédure plus précisément ? Merci.
25 juillet 2023 à 20:40
Questions / Réponses Climatisation 24
Climatisation EIKO 12RD03/01 ne fonctionne pas
Pour mesurer les contacts quand le relais colle, il faut 4 mains :
- 2 qui excitent le relais, par ex entre +12 et B1
- 2 qui, en même temps mesurent en ohmmètre la résistance entre COM et C1
J'ai oublié de dire que le fusible doit être en place, mais je suppose que c'est le cas.
Il va donc falloir ces mesures pour statuer sur l'état des relais, surtout le gros.
Pour tester le condensateur du compresseur, ça va être impossible avec votre appareil, qui est à changement de gamme automatique. Il faudrait l'amener chez quelqu'un disposant d'un capacimètre (genre SAV). A moins que vous ayez une tondeuse électrique (pour pelouse, pas à barbe!..) pour lui emprunter le sien...
- 2 qui excitent le relais, par ex entre +12 et B1
- 2 qui, en même temps mesurent en ohmmètre la résistance entre COM et C1
J'ai oublié de dire que le fusible doit être en place, mais je suppose que c'est le cas.
Il va donc falloir ces mesures pour statuer sur l'état des relais, surtout le gros.
Pour tester le condensateur du compresseur, ça va être impossible avec votre appareil, qui est à changement de gamme automatique. Il faudrait l'amener chez quelqu'un disposant d'un capacimètre (genre SAV). A moins que vous ayez une tondeuse électrique (pour pelouse, pas à barbe!..) pour lui emprunter le sien...
25 juillet 2023 à 23:39
Questions / Réponses Climatisation 25
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
J'ai ce testeur. Sur quelle position le mettre ?
Est-ce que c'est bon ?
Merci.
Si c'est bon je ferais les mesures en fin de journée.
Pour agrandir l'image, cliquez dessus.
J'ai ce testeur. Sur quelle position le mettre ?
Est-ce que c'est bon ?
Merci.
Si c'est bon je ferais les mesures en fin de journée.
Pour agrandir l'image, cliquez dessus.
26 juillet 2023 à 09:18
Questions / Réponses Climatisation 26
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Oui, ça ira. Pour mesurer un condensateur sans capacimètre, on peut utiliser le mode voltmètre ou le mode ohmmètre, dans ce dernier cas il faut un condo de référence pour comparer. Le plus simple est le voltmètre.
Vous commencez par charger le condo à une tension continue quelconque (par ex 12V avec votre petite alim), puis vous le déchargez dans le voltmètre mis en calibre 20V. Vous chronométrez le temps mis pour passer de la tension initiale à 37% de cette tension initiale. Vous avez alors Capacité (en Farads) = Temps (en secondes) / R (en ohms) Pour les voltmètres, R vaut en général 1000000 (soit 1 megohm). En fait, mesurer le condo avec un voltmètre le décharge, et c'est cette loi qu'on met à profit pour cette mesure.
Exemple pour une descente de 12V à 4.44V en 10 secondes à travers 1 Megohm, la capa fera 10µF. Si le temps est de 50 s, la capa fera 50 µF.
Oui, ça ira. Pour mesurer un condensateur sans capacimètre, on peut utiliser le mode voltmètre ou le mode ohmmètre, dans ce dernier cas il faut un condo de référence pour comparer. Le plus simple est le voltmètre.
Vous commencez par charger le condo à une tension continue quelconque (par ex 12V avec votre petite alim), puis vous le déchargez dans le voltmètre mis en calibre 20V. Vous chronométrez le temps mis pour passer de la tension initiale à 37% de cette tension initiale. Vous avez alors Capacité (en Farads) = Temps (en secondes) / R (en ohms) Pour les voltmètres, R vaut en général 1000000 (soit 1 megohm). En fait, mesurer le condo avec un voltmètre le décharge, et c'est cette loi qu'on met à profit pour cette mesure.
Exemple pour une descente de 12V à 4.44V en 10 secondes à travers 1 Megohm, la capa fera 10µF. Si le temps est de 50 s, la capa fera 50 µF.
26 juillet 2023 à 15:49
Questions / Réponses Climatisation 27
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour,
Excusez-moi de n'avoir pas pu répondre plus tôt. Il y a eu un problème familial.
J'ai un ami qui a pris les mesures avec un appareil.
Elles sont toutes les trois à 220.
Je joins les photos du cadran de l'appareil.
Merci.
Pour agrandir les images, cliquez dessus.
Excusez-moi de n'avoir pas pu répondre plus tôt. Il y a eu un problème familial.
J'ai un ami qui a pris les mesures avec un appareil.
Elles sont toutes les trois à 220.
Je joins les photos du cadran de l'appareil.
Merci.
Pour agrandir les images, cliquez dessus.
28 juillet 2023 à 08:54
Questions / Réponses Climatisation 28
Climatisation EIKO 12RD03/01 ne fonctionne pas
"toutes les 3"??? Quelles 3???
Je vous parle du condo du compresseur (posts 17 et 24), qui est dans l'UE, et il n'y en a qu'un, cylindrique, il fait dans les 8cm de long.
Pour agrandir l'image, cliquez dessus.
Je vous parle du condo du compresseur (posts 17 et 24), qui est dans l'UE, et il n'y en a qu'un, cylindrique, il fait dans les 8cm de long.
Pour agrandir l'image, cliquez dessus.
28 juillet 2023 à 11:30
Questions / Réponses Climatisation 29
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir,
J'ai testé le condensateur avec ce capacimètre.
Je vous envoie une photo de l'écran : 0,086 nF.
Apparemment, il est mort. Pouvez-vous me dire ce que vous en pensez ?
Merci et bonne fin de journée et de week-end.
Pour agrandir l'image, cliquez dessus.
J'ai testé le condensateur avec ce capacimètre.
Je vous envoie une photo de l'écran : 0,086 nF.
Apparemment, il est mort. Pouvez-vous me dire ce que vous en pensez ?
Merci et bonne fin de journée et de week-end.
Pour agrandir l'image, cliquez dessus.
30 juillet 2023 à 19:08
Questions / Réponses Climatisation 30
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
La photo ne permet pas de voir ce qui s'affiche au bas de l'écran, mais bon on voit "n" et "F" en haut, donc le diag semble terminé. La connexion interne entre une des bornes et le feuillard d'aluminium a cassé, car la valeur est complètement nulle, ce n'est pas une dégradation qui aurait fait passer la valeur de 35 à 20, par ex.
Un tel condo se trouve hyper facilement sur internet. Bien prendre un 35µF / 450VAC. On appelle souvent ça condensateur de démarrage, ou condensateur pour moteur.
La photo ne permet pas de voir ce qui s'affiche au bas de l'écran, mais bon on voit "n" et "F" en haut, donc le diag semble terminé. La connexion interne entre une des bornes et le feuillard d'aluminium a cassé, car la valeur est complètement nulle, ce n'est pas une dégradation qui aurait fait passer la valeur de 35 à 20, par ex.
Un tel condo se trouve hyper facilement sur internet. Bien prendre un 35µF / 450VAC. On appelle souvent ça condensateur de démarrage, ou condensateur pour moteur.
31 juillet 2023 à 08:18
Questions / Réponses Climatisation 31
Climatisation EIKO 12RD03/01 ne fonctionne pas
Merci pour l'info.
Je vais en commander un.
Je vous contacte dès que c'est fait.
Bonne journée
Je vais en commander un.
Je vous contacte dès que c'est fait.
Bonne journée
31 juillet 2023 à 09:05
Questions / Réponses Climatisation 32
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Est-ce que je peux remonter la carte sur l' UI ?
Merci.
Est-ce que je peux remonter la carte sur l' UI ?
Merci.
31 juillet 2023 à 09:20
Questions / Réponses Climatisation 33
Climatisation EIKO 12RD03/01 ne fonctionne pas
Oui. Vu que le condo était comme absent, le moteur ne pouvait commencer à tourner, comme s'il était bloqué, et dans ce cas le courant consommé est prohibitif, la carte de l'UI s'en aperçoit et coupe le relais.
Bien repasser le fil compresseur à l'intérieur du transfo!
Bien repasser le fil compresseur à l'intérieur du transfo!
31 juillet 2023 à 18:47
Questions / Réponses Climatisation 34
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir,
J'ai reçu mon condensateur mais je n'ai pas repéré les fils lors de la dépose du précédent.
Fil rouge et blanc.
Je vous envoie des photos des condensateurs anciens et nouveaux.
Comment savoir s'ils sont polarisés ou pas ?
Est-ce que la boursouflure est un indicateur ?
Pas de bande de couleur sur le condensateur.
Merci pour votre réponse et votre aide.
Cordialement.
Pour agrandir les images, cliquez dessus.
J'ai reçu mon condensateur mais je n'ai pas repéré les fils lors de la dépose du précédent.
Fil rouge et blanc.
Je vous envoie des photos des condensateurs anciens et nouveaux.
Comment savoir s'ils sont polarisés ou pas ?
Est-ce que la boursouflure est un indicateur ?
Pas de bande de couleur sur le condensateur.
Merci pour votre réponse et votre aide.
Cordialement.
Pour agrandir les images, cliquez dessus.
01 août 2023 à 22:31
Questions / Réponses Climatisation 35
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Ce type de condo n'est pas chimique, donc pas de polarisation : il contient des feuilles d'alu séparées par un film plastique, et le tout baigne dans l'huile. La boursouflure est un emboutissage pratiqué lors de la fabrication, ou alors une soudure, mais ce n'est pas un défaut.
Ce type de condo n'est pas chimique, donc pas de polarisation : il contient des feuilles d'alu séparées par un film plastique, et le tout baigne dans l'huile. La boursouflure est un emboutissage pratiqué lors de la fabrication, ou alors une soudure, mais ce n'est pas un défaut.
02 août 2023 à 06:07
Questions / Réponses Climatisation 36
Climatisation EIKO 12RD03/01 ne fonctionne pas
Merci.
Je vais essayer de le poser aujourd'hui.
Dès que c'est fait je fais un essai.
Bonne journée.
Je vais essayer de le poser aujourd'hui.
Dès que c'est fait je fais un essai.
Bonne journée.
02 août 2023 à 08:45
Questions / Réponses Climatisation 37
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour,
J'ai branché le condensateur, mais il n'y a pas eu de changement.
La climatisation ne fonctionne toujours pas.
La télécommande répond, mais ni la climatisation ni la ventilation ne s'activent.
Seul le swing change de position et les voyants clignotent dès le début.
Merci de votre aide.
J'ai branché le condensateur, mais il n'y a pas eu de changement.
La climatisation ne fonctionne toujours pas.
La télécommande répond, mais ni la climatisation ni la ventilation ne s'activent.
Seul le swing change de position et les voyants clignotent dès le début.
Merci de votre aide.
02 août 2023 à 11:35
Questions / Réponses Climatisation 38
Climatisation EIKO 12RD03/01 ne fonctionne pas
J'espère que vous avez bien passé le fil blanc là où il faut...
Je n'ai jamais eu de retour sur les mesures du post 24...
D'autre part, la clim étant en panne depuis des années, une autre panne a pu se rajouter. Par ex le condo HS qui était peut-être toujours bon juste après la panne initiale, mais qui aura rendu l'âme tout seul sans que ça ne se voie.
Je n'ai jamais eu de retour sur les mesures du post 24...
D'autre part, la clim étant en panne depuis des années, une autre panne a pu se rajouter. Par ex le condo HS qui était peut-être toujours bon juste après la panne initiale, mais qui aura rendu l'âme tout seul sans que ça ne se voie.
02 août 2023 à 13:24
Questions / Réponses Climatisation 39
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Je viens de refaire les tests sur la carte UI.
Pour le 12v b1,et le com c1 le relais claque et la continuité est bonne.
Pour le 12v b2 et com c2 pareil
Pour le 12v b3 et com c3 pareil
On ne peut pas prendre de mesure car ça reste pas à l'écran mais continuité bonne.
Le pont de diode.
Relais compresseur 1.068 micro farad
Résistance entre E et F 526
DF 1,95 méga ohm
DE 1,80 méga ohm
FG 1,95 méga ohm
EG 1,80 méga ohm
HK 2,23 méga ohm
HJ 2,15 méga ohm
KL 2,20 méga ohm
JL 2,18 méga ohm
Pas de court-circuit entre D et G 633 ohm
Je crois que c'est tout ce qu'il y avait à tester.
Merci beaucoup pour votre patience.
Bonne soirée.
Je viens de refaire les tests sur la carte UI.
Pour le 12v b1,et le com c1 le relais claque et la continuité est bonne.
Pour le 12v b2 et com c2 pareil
Pour le 12v b3 et com c3 pareil
On ne peut pas prendre de mesure car ça reste pas à l'écran mais continuité bonne.
Le pont de diode.
Relais compresseur 1.068 micro farad
Résistance entre E et F 526
DF 1,95 méga ohm
DE 1,80 méga ohm
FG 1,95 méga ohm
EG 1,80 méga ohm
HK 2,23 méga ohm
HJ 2,15 méga ohm
KL 2,20 méga ohm
JL 2,18 méga ohm
Pas de court-circuit entre D et G 633 ohm
Je crois que c'est tout ce qu'il y avait à tester.
Merci beaucoup pour votre patience.
Bonne soirée.
02 août 2023 à 18:48
Questions / Réponses Climatisation 40
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
"les voyants clignotent dès le début". Je suppose que c'est dès la mise sous tension. Le problème c'est qu'on ne sais pas à quoi cela correspond. Comme il n'y a pas grand chose dans une climTOR, il se peut que ce soit une sonde testée en continu et que sa valeur, aberrante, incite la carte à ne rien faire tant que le dépanneur n'est pas passé...
Normalement vous avez 2 sondes dans l'UI, une qui fait thermostat, souvent fixée sur les ailettes de l'échangeur, et une autre glissée dans un fourreau de cuivre soudé sur un tuyau de gaz. Elles sont souvent jumelées sur un connecteur à 4 fils. Vérifiez leur valeur à chacune, classiquement entre quelques kOhms et une vingtaine de kOhms. Quand vous les chauffez, la valeur baisse de 3% pour chaque degré en plus.
"les voyants clignotent dès le début". Je suppose que c'est dès la mise sous tension. Le problème c'est qu'on ne sais pas à quoi cela correspond. Comme il n'y a pas grand chose dans une climTOR, il se peut que ce soit une sonde testée en continu et que sa valeur, aberrante, incite la carte à ne rien faire tant que le dépanneur n'est pas passé...
Normalement vous avez 2 sondes dans l'UI, une qui fait thermostat, souvent fixée sur les ailettes de l'échangeur, et une autre glissée dans un fourreau de cuivre soudé sur un tuyau de gaz. Elles sont souvent jumelées sur un connecteur à 4 fils. Vérifiez leur valeur à chacune, classiquement entre quelques kOhms et une vingtaine de kOhms. Quand vous les chauffez, la valeur baisse de 3% pour chaque degré en plus.
03 août 2023 à 10:47
Questions / Réponses Climatisation 41
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir,
J'ai testé les capteurs de l'UI et, comme vous l'avez dit, ça baisse.
Je dois m'absenter quelques jours et je vous recontacterai à mon retour.
Je vous remercie encore pour votre aide.
Cordialement.
J'ai testé les capteurs de l'UI et, comme vous l'avez dit, ça baisse.
Je dois m'absenter quelques jours et je vous recontacterai à mon retour.
Je vous remercie encore pour votre aide.
Cordialement.
03 août 2023 à 22:19
Questions / Réponses Climatisation 42
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour Dom-Aom.
Je suis de retour parmi vous.
J'ai commandé une nouvelle carte électronique.
Je vous envoie des photos de celle-ci.
Je la monte cet après midi.
Je vous dirai si ça fonctionne.
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
Je suis de retour parmi vous.
J'ai commandé une nouvelle carte électronique.
Je vous envoie des photos de celle-ci.
Je la monte cet après midi.
Je vous dirai si ça fonctionne.
Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
18 août 2023 à 17:53
Questions / Réponses Climatisation 43
Climatisation EIKO 12RD03/01 ne fonctionne pas
Après branchement on dirait que la panne est toujours la même.
18 août 2023 à 20:08
Questions / Réponses Climatisation 44
Climatisation EIKO 12RD03/01 ne fonctionne pas
Toujours clignotement alternance, et rien ne se passe.
18 août 2023 à 20:09
Questions / Réponses Climatisation 45
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Quelles étaient les valeurs en kOhms des sondes de l'UI? A mesurer connecteur débranché.
Que se passe-t-il quand vous appuyez sur le petit bouton de la carte? normalement, sur une machine saine, ça la met en fonctionnement.
Quelles étaient les valeurs en kOhms des sondes de l'UI? A mesurer connecteur débranché.
Que se passe-t-il quand vous appuyez sur le petit bouton de la carte? normalement, sur une machine saine, ça la met en fonctionnement.
19 août 2023 à 10:25
Questions / Réponses Climatisation 46
Climatisation EIKO 12RD03/01 ne fonctionne pas
Sur l'UI je n'ai vu qu'une seule sonde celle qui est dans le fourreau de cuivre.
L'autre sonde, celle qui serait sur les ailettes, je n'en vois pas.
Quand on appuie sur le petit bouton, ça allume le voyant de marche et après un court instant tout clignote.
L'autre sonde, celle qui serait sur les ailettes, je n'en vois pas.
Quand on appuie sur le petit bouton, ça allume le voyant de marche et après un court instant tout clignote.
19 août 2023 à 10:43
Questions / Réponses Climatisation 47
Climatisation EIKO 12RD03/01 ne fonctionne pas
C'est bon j'ai trouvé les 2 sondes.
19 août 2023 à 11:26
Questions / Réponses Climatisation 48
Climatisation EIKO 12RD03/01 ne fonctionne pas
Valeur des sondes.
Celle qui est en étui cuivre est passée de 16 à 12 pour remonter et s'est stabilisée à 13.
L'autre sonde est à 21.
Celle qui est en étui cuivre est passée de 16 à 12 pour remonter et s'est stabilisée à 13.
L'autre sonde est à 21.
19 août 2023 à 15:19
Questions / Réponses Climatisation 49
Climatisation EIKO 12RD03/01 ne fonctionne pas
Quand j'appuie sur le petit bouton noir, il se produit un petit bruit comme s'il allait démarrer et, au bout de quelques secondes, environ trente, il commence à clignoter.
19 août 2023 à 15:21
Questions / Réponses Climatisation 50
Climatisation EIKO 12RD03/01 ne fonctionne pas
Photos de mes 2 sondes.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
19 août 2023 à 15:28
Questions / Réponses Climatisation 51
Climatisation EIKO 12RD03/01 ne fonctionne pas
Pour vous, la sonde c'est A ou B?
Avec 2 versions de votre avatar plus lisibles... :-)
Pour agrandir les images, cliquez dessus.
Avec 2 versions de votre avatar plus lisibles... :-)
Pour agrandir les images, cliquez dessus.
19 août 2023 à 19:45
Questions / Réponses Climatisation 52
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir.
La sonde pour moi c'est B car il me semble que A c'est le récepteur télécommande.
Les 2 sondes sont sur la même fiche qui est branchée sur la carte et 2 des fils arrivent à cette sonde les 2 autres vont sur celle qui est dans le fourreau.
Merci pour les versions d'avatar.
La sonde pour moi c'est B car il me semble que A c'est le récepteur télécommande.
Les 2 sondes sont sur la même fiche qui est branchée sur la carte et 2 des fils arrivent à cette sonde les 2 autres vont sur celle qui est dans le fourreau.
Merci pour les versions d'avatar.
19 août 2023 à 20:43
Questions / Réponses Climatisation 53
Climatisation EIKO 12RD03/01 ne fonctionne pas
Une autre photo de face.
J'ai suivi les Fils et la dernière fois j'avais constaté que quand je chauffais la sonde il y avait variation des valeurs.
Pour agrandir l'image, cliquez dessus.
J'ai suivi les Fils et la dernière fois j'avais constaté que quand je chauffais la sonde il y avait variation des valeurs.
Pour agrandir l'image, cliquez dessus.
19 août 2023 à 21:46
Questions / Réponses Climatisation 54
Climatisation EIKO 12RD03/01 ne fonctionne pas
OK, je me méfie avec mes patients, tous n'ont pas les mêmes connaissances en composants et en électronique... Parfois je crois qu'ils savent, et ils ne savent pas.
Quand vous coupez le jus puis le remettez, est-ce que le volet inférieur fait un aller-retour et vient se mettre en position fermée? On a déjà eu le cas de contacteurs de fin de course qui ne fonctionnaient plus, et qui empêchaient les machines de fonctionner.
Autre chose, quand vous coupez le jus puis le remettez, est-ce que les LEDs sont éteintes, sauf peut-être une qui fait témoin secteur?
Le mode ventilation seule est-il opérationnel?
Quand vous coupez le jus puis le remettez, est-ce que le volet inférieur fait un aller-retour et vient se mettre en position fermée? On a déjà eu le cas de contacteurs de fin de course qui ne fonctionnaient plus, et qui empêchaient les machines de fonctionner.
Autre chose, quand vous coupez le jus puis le remettez, est-ce que les LEDs sont éteintes, sauf peut-être une qui fait témoin secteur?
Le mode ventilation seule est-il opérationnel?
20 août 2023 à 09:00
Questions / Réponses Climatisation 55
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Depuis que j'ai changé la carte le volet inférieur ne fait plus aller retour à la mise en route.
On dirait qu'il n'est plus alimenté alors qu'avec l'ancienne carte il s'ouvrait et se fermait qu'à la fin.
Quand je coupe le jus toutes les led s’éteignent.
Le mode ventilation n'est pas opérationnel.
Quand je met le jus on entend un bruit Léger qui dure a peu près 1 minute et après ça se met à clignoter 2 led verte ensemble et orange seule alternativement.
Depuis que j'ai changé la carte le volet inférieur ne fait plus aller retour à la mise en route.
On dirait qu'il n'est plus alimenté alors qu'avec l'ancienne carte il s'ouvrait et se fermait qu'à la fin.
Quand je coupe le jus toutes les led s’éteignent.
Le mode ventilation n'est pas opérationnel.
Quand je met le jus on entend un bruit Léger qui dure a peu près 1 minute et après ça se met à clignoter 2 led verte ensemble et orange seule alternativement.
20 août 2023 à 09:53
Questions / Réponses Climatisation 56
Climatisation EIKO 12RD03/01 ne fonctionne pas
Je viens de refaire un essai.
Elle passe dès le début en codé erreur.
C'est-à-dire elle clignote dès le début et plus de petit bruit comme si elle allait démarrer.
Elle passe dès le début en codé erreur.
C'est-à-dire elle clignote dès le début et plus de petit bruit comme si elle allait démarrer.
20 août 2023 à 10:04
Questions / Réponses Climatisation 57
Climatisation EIKO 12RD03/01 ne fonctionne pas
Et si vous remettez l'ancienne carte, est-ce que le mode ventilation seule est opérationnel? Si oui, il y a moyen de ressusciter la clim, mais en mode un peu manuel...
20 août 2023 à 14:51
Questions / Réponses Climatisation 58
Climatisation EIKO 12RD03/01 ne fonctionne pas
Avec l'ancienne carte il n'y avait rien de fonctionnel.
Ni clim ni ventilation ni chauffage.
Seule la trappe de dessous s'ouvrait et après le dysfonctionnement. Clignotement.
Quand la panne avait commencé je devais lancer le ventilateur a la main pour que le groupe démarre.
J'ai réessayé cette technique ça ne donne rien.
Ni clim ni ventilation ni chauffage.
Seule la trappe de dessous s'ouvrait et après le dysfonctionnement. Clignotement.
Quand la panne avait commencé je devais lancer le ventilateur a la main pour que le groupe démarre.
J'ai réessayé cette technique ça ne donne rien.
20 août 2023 à 15:01
Questions / Réponses Climatisation 59
Climatisation EIKO 12RD03/01 ne fonctionne pas
Température prise hier après midi. Extérieur Ouf ouf...
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
20 août 2023 à 15:09
Questions / Réponses Climatisation 60
Climatisation EIKO 12RD03/01 ne fonctionne pas
"Depuis que j'ai changé la carte le volet inférieur ne fait plus aller retour à la mise en route". Vous ne m'avez pas tout dit... vous n'avez pas pu brancher le petit moteur du volet, ce n'est pas le même type de connecteur sur les 2 cartes... Et même en forçant, si je me base sur la face cuivre de l'ancienne carte, l'affectation des broches n'est pas la même... Autrement dit, au moins sur ce point, les cartes ne sont pas compatibles.
Le fait que la ventilation ne soit pas opérationnelle complique un peu la chose, mais je peux quand même faire marcher votre clim... Si toutefois vous avez une lampe de 100W et une de 60W à filament, avec la douille qui va bien, et un fil double d'un mètre (genre câble secteur de télé)? Et si vous avez de quoi souder (fer + soudure)...
Voici les photos :
Pour agrandir l'image, cliquez dessus.
Le fait que la ventilation ne soit pas opérationnelle complique un peu la chose, mais je peux quand même faire marcher votre clim... Si toutefois vous avez une lampe de 100W et une de 60W à filament, avec la douille qui va bien, et un fil double d'un mètre (genre câble secteur de télé)? Et si vous avez de quoi souder (fer + soudure)...
Voici les photos :
Pour agrandir l'image, cliquez dessus.
20 août 2023 à 16:29
Questions / Réponses Climatisation 61
Climatisation EIKO 12RD03/01 ne fonctionne pas
Merci pour votre rapidité.
La cosse de ce connecteur est effectivement différente.
J'ai repiqué les fils et avec des connecteurs j'ai pu rebrancher sur la fiche origine.
J'ai testé les continuité. C'est bon.
Sur l'autre face les fils arrivent au même endroit.
Toutes les autres fiches étaient exactement les mêmes.
Je vous envoie des photos du branchement.
Pour agrandir les images, cliquez dessus.
La cosse de ce connecteur est effectivement différente.
J'ai repiqué les fils et avec des connecteurs j'ai pu rebrancher sur la fiche origine.
J'ai testé les continuité. C'est bon.
Sur l'autre face les fils arrivent au même endroit.
Toutes les autres fiches étaient exactement les mêmes.
Je vous envoie des photos du branchement.
Pour agrandir les images, cliquez dessus.
20 août 2023 à 17:24
Questions / Réponses Climatisation 62
Climatisation EIKO 12RD03/01 ne fonctionne pas
Hey, vous êtes plus équipé qu'il n'y paraît! La photo 2 est prise de trop près, on voit mal les branchements.
Cela dit, vous n'avez pas répondu à mon 2ème paragraphe...
Cela dit, vous n'avez pas répondu à mon 2ème paragraphe...
21 août 2023 à 08:48
Questions / Réponses Climatisation 63
Climatisation EIKO 12RD03/01 ne fonctionne pas
Pour la photo 2 j'ai connecté les fiches après avoir cassé le plastique de la fiche 1 qui empêchait l'insertion des picots.
Ensuite après avoir vérifié la continuité depuis le circuit imprimé côté vert jusqu'à la fiche j'ai scellé avec de la colle chaude c'est pour ça qu'on voit un pâté blanc.
Pour les ampoules j'ai des ampoules led nouvelle formule mais pas d'ampoules a filament.
Le fil aucun problème.
La fiche du dessus est celle des sondes.2 fils arrivent à la sonde cuivre et 2 a l'autre sonde.
Est-ce que ça a de l'importance que les ampoules fassent 60W et 100W et filament ?
Pour agrandir les images, cliquez dessus.
Ensuite après avoir vérifié la continuité depuis le circuit imprimé côté vert jusqu'à la fiche j'ai scellé avec de la colle chaude c'est pour ça qu'on voit un pâté blanc.
Pour les ampoules j'ai des ampoules led nouvelle formule mais pas d'ampoules a filament.
Le fil aucun problème.
La fiche du dessus est celle des sondes.2 fils arrivent à la sonde cuivre et 2 a l'autre sonde.
Est-ce que ça a de l'importance que les ampoules fassent 60W et 100W et filament ?
Pour agrandir les images, cliquez dessus.
21 août 2023 à 11:46
Questions / Réponses Climatisation 64
Climatisation EIKO 12RD03/01 ne fonctionne pas
Boite ampoules.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
21 août 2023 à 11:48
Questions / Réponses Climatisation 65
Climatisation EIKO 12RD03/01 ne fonctionne pas
Les ampoules LED ça n'ira pas, car ce sont des électroniques. Il faut des lampes qui soient des résistances pures pour faire chuter la vitesse du ventilateur, car ma modif le fera tourner à fond, donc trop vite à votre gré. Vous n'avez pas une lampe de ce style montée dans une cave ou un lieu peu utilisé? Sinon on fera l'essai sans, mais d'abord :
Pour vos 5 fils... sur l'ancienne carte, la seule dont j'ai la photo de la face arrière, l'ordre des fils est inversé entre les 2 prises. Essayez d'inverser vos 5 petites prises noires (1-5, 2-4, 3 reste en place), le volet devrait retrouver sa mobilité. Et peut-être la clim sa fonctionnalité... on peut rêver.
Ma modif demande une vue de la face arrière car la gestion du ventilateur utilise des composants totalement différents. Si vous voulez utiliser la nouvelle carte, il me la faut. Et qu'est-il marqué sur le composant jaune à côté du fusible?
Vous ne m'avez toujours pas dit si vous aviez de quoi souder.
Pour vos 5 fils... sur l'ancienne carte, la seule dont j'ai la photo de la face arrière, l'ordre des fils est inversé entre les 2 prises. Essayez d'inverser vos 5 petites prises noires (1-5, 2-4, 3 reste en place), le volet devrait retrouver sa mobilité. Et peut-être la clim sa fonctionnalité... on peut rêver.
Ma modif demande une vue de la face arrière car la gestion du ventilateur utilise des composants totalement différents. Si vous voulez utiliser la nouvelle carte, il me la faut. Et qu'est-il marqué sur le composant jaune à côté du fusible?
Vous ne m'avez toujours pas dit si vous aviez de quoi souder.
21 août 2023 à 16:41
Questions / Réponses Climatisation 66
Climatisation EIKO 12RD03/01 ne fonctionne pas
J'ai trouvé 2 ampoules 40w j'ai aussi les douilles.
Pour souder j'ai un fer et étain mais pas spécialiste de ce genre de soudure. Moi c'est plutôt arc.
J'ai inversé les fils.effectivement le volet fonctionne normalement. La climatisation ne fonctionne toujours pas dommage.
Ci-joint photos fer et ampoules et face arrière côté vert.
Pour agrandir les images, cliquez dessus.
Pour souder j'ai un fer et étain mais pas spécialiste de ce genre de soudure. Moi c'est plutôt arc.
J'ai inversé les fils.effectivement le volet fonctionne normalement. La climatisation ne fonctionne toujours pas dommage.
Ci-joint photos fer et ampoules et face arrière côté vert.
Pour agrandir les images, cliquez dessus.
21 août 2023 à 17:39
Questions / Réponses Climatisation 67
Climatisation EIKO 12RD03/01 ne fonctionne pas
La carte face verte.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
21 août 2023 à 17:45
Questions / Réponses Climatisation 68
Climatisation EIKO 12RD03/01 ne fonctionne pas
En tout ça fait 3 x 40 w et une ampoule de 100 w.
Je pense que ça devrait être bon.
Je pense que ça devrait être bon.
21 août 2023 à 18:04
Questions / Réponses Climatisation 69
Climatisation EIKO 12RD03/01 ne fonctionne pas
J'ai repris la photo de l'élément blanc à côté du fusible.
Un transformateur ? À quoi sert la fiche blanche qui est en plus sur cette carte ?
C'est peut-être pour le ventilateur. On la voit bien sur la deuxième photo.
Elle est branchée sur la carte, mais sur l'autre carte il n'y en avait pas.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Un transformateur ? À quoi sert la fiche blanche qui est en plus sur cette carte ?
C'est peut-être pour le ventilateur. On la voit bien sur la deuxième photo.
Elle est branchée sur la carte, mais sur l'autre carte il n'y en avait pas.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
21 août 2023 à 18:31
Questions / Réponses Climatisation 70
Climatisation EIKO 12RD03/01 ne fonctionne pas
Les lampes : c'est bon.
Le fil blanc en plus, c'est un accès au 230V pour une pompe de relevage éventuelle. Inutile chez vous.
Le composant jaune est à 5mm du fusible!!! il a 2 rangée de pattes et n'existe pas sous cette forme sur l'ancienne carte. J'ai besoin de savoir ce qui est écrit dessus, inutile d'en faire une photo. C'est probablement un optotriac, mais ma lecture de sa fiche technique sera un plus.
Votre photo de 17H46 est inexploitable, impossible de voir les pistes à gauche. Refaites en une qui ne soit pas floue, et avec un éclairage adéquat. J'en ai besoin pour lire les interconnexions sur la carte.
Le fil blanc en plus, c'est un accès au 230V pour une pompe de relevage éventuelle. Inutile chez vous.
Le composant jaune est à 5mm du fusible!!! il a 2 rangée de pattes et n'existe pas sous cette forme sur l'ancienne carte. J'ai besoin de savoir ce qui est écrit dessus, inutile d'en faire une photo. C'est probablement un optotriac, mais ma lecture de sa fiche technique sera un plus.
Votre photo de 17H46 est inexploitable, impossible de voir les pistes à gauche. Refaites en une qui ne soit pas floue, et avec un éclairage adéquat. J'en ai besoin pour lire les interconnexions sur la carte.
22 août 2023 à 09:08
Questions / Réponses Climatisation 71
Climatisation EIKO 12RD03/01 ne fonctionne pas
Sur le composant le numéro est très petit.
Macro photos pour le lire.
Une autre photo de la carte côté vert.
J'espère qu'il sera plus net.
Pour agrandir les images, cliquez dessus.
Macro photos pour le lire.
Une autre photo de la carte côté vert.
J'espère qu'il sera plus net.
Pour agrandir les images, cliquez dessus.
22 août 2023 à 16:38
Questions / Réponses Climatisation 72
Climatisation EIKO 12RD03/01 ne fonctionne pas
"Votre photo de 17H46 est inexploitable, impossible de voir les pistes à gauche"
Dans quelle langue dois-je le dire?...
Pour agrandir l'image, cliquez dessus.
Dans quelle langue dois-je le dire?...
Pour agrandir l'image, cliquez dessus.
23 août 2023 à 08:22
Questions / Réponses Climatisation 73
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonne journée.
J'ai changé d'appareil pour ces photos.
Désolé mais je me sers de mon téléphone pour les photos et c'est vrai que l'éclairage est pas terrible..
Malgré tout j'espère que ça va aller mieux pour les pistes.
Pour agrandir les images, cliquez dessus.
J'ai changé d'appareil pour ces photos.
Désolé mais je me sers de mon téléphone pour les photos et c'est vrai que l'éclairage est pas terrible..
Malgré tout j'espère que ça va aller mieux pour les pistes.
Pour agrandir les images, cliquez dessus.
23 août 2023 à 10:09
Questions / Réponses Climatisation 74
Climatisation EIKO 12RD03/01 ne fonctionne pas
Des photos prises par l'ancien appareil.
J'ai essayé que ce soit le plus net possible.
Merci
J'ai essayé que ce soit le plus net possible.
Merci
23 août 2023 à 10:13
Questions / Réponses Climatisation 75
Climatisation EIKO 12RD03/01 ne fonctionne pas
Avec les photos c'est mieux.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
23 août 2023 à 11:47
Questions / Réponses Climatisation 76
Climatisation EIKO 12RD03/01 ne fonctionne pas
De vos 3 photos de 10:09, seule la 3ème est vraiment correcte, et donc me suffit. Les 3 suivantes sont inutiles. Il faut savoir que CHAQUE photo des forums est traitée à la main par les modérateurs, et que les multiplier alourdit le sujet et augmente leur charge de travail.
Bref. Pour fonctionner en clim, il faut que :
1/ le ventilateur extérieur tourne
2/ la vanne 4 voies ne soit PAS excitée
3/ le compresseur tourne
4/ le ventilateur intérieur tourne
Sur ma photo, je ne sais pas si AB est pour le ventilo ext ou la V4V. Donc on va y aller à tâtons. Toutes les modifs se font hors tension.
** Déconnectez le petit moteur du volet pour le laisser toujours ouvert. Sinon à chaque essai il vous faudra le rouvrir à la main. Orientez les volets à la main, à votre convenance.
** Soudez un petit fil entre A et B et remettez le jus. Allez voir si le ventilateur ext tourne. Si oui, on arrête là. Si non, alors vous enlevez le fil AB et vous reliez C et D. Allez confirmer que le ventilateur tourne, cette fois.
** Soudez les 2 fils de votre câble d'un mètre en E et F. A l'autre bout, mettez une douille avec une lampe de 100W. Dès que vous remettez le jus, le ventilo int doit tourner, je pense assez vite. Si vous trouvez qu'il va trop vite, mettez une 40W, il se peut que ce soit l'idéal. Mais il faut quand même un bon débit d'air pour évacuer les frigories. Peut-être une 60W sera vraiment l'idéal.
** Soudez alors un fil entre G et H. Dès la remise sous tension, l'installation va commencer à faire du froid. Si non, allez voir si le compresseur tourne.
Donc ce mode dégradé oblige à allumer et éteindre la clim au disjoncteur ; il y a un autre moyen, mais il faudra installer un petit interrupteur, et approvisionner quelques composants.
Ne vous absentez jamais avec la clim tournant de cette manière. Vous pouvez aussi enlever l'étiquette ronde.
Pour agrandir l'image, cliquez dessus.
Bref. Pour fonctionner en clim, il faut que :
1/ le ventilateur extérieur tourne
2/ la vanne 4 voies ne soit PAS excitée
3/ le compresseur tourne
4/ le ventilateur intérieur tourne
Sur ma photo, je ne sais pas si AB est pour le ventilo ext ou la V4V. Donc on va y aller à tâtons. Toutes les modifs se font hors tension.
** Déconnectez le petit moteur du volet pour le laisser toujours ouvert. Sinon à chaque essai il vous faudra le rouvrir à la main. Orientez les volets à la main, à votre convenance.
** Soudez un petit fil entre A et B et remettez le jus. Allez voir si le ventilateur ext tourne. Si oui, on arrête là. Si non, alors vous enlevez le fil AB et vous reliez C et D. Allez confirmer que le ventilateur tourne, cette fois.
** Soudez les 2 fils de votre câble d'un mètre en E et F. A l'autre bout, mettez une douille avec une lampe de 100W. Dès que vous remettez le jus, le ventilo int doit tourner, je pense assez vite. Si vous trouvez qu'il va trop vite, mettez une 40W, il se peut que ce soit l'idéal. Mais il faut quand même un bon débit d'air pour évacuer les frigories. Peut-être une 60W sera vraiment l'idéal.
** Soudez alors un fil entre G et H. Dès la remise sous tension, l'installation va commencer à faire du froid. Si non, allez voir si le compresseur tourne.
Donc ce mode dégradé oblige à allumer et éteindre la clim au disjoncteur ; il y a un autre moyen, mais il faudra installer un petit interrupteur, et approvisionner quelques composants.
Ne vous absentez jamais avec la clim tournant de cette manière. Vous pouvez aussi enlever l'étiquette ronde.
Pour agrandir l'image, cliquez dessus.
23 août 2023 à 15:16
Questions / Réponses Climatisation 77
Climatisation EIKO 12RD03/01 ne fonctionne pas
Le ventilateur extérieur s'est mis à tourner lors du branchement. A et B
Il y a des soucis au niveau des soudure avec le fil qui est relié à l'ampoule.
J'ai fait les soudures et lors du branchement final, on entend le bruit comme si le compresseur fonctionnait, je parle de l'UI et ampoules s'allume pas et une odeur de chaud (comme si un composant se consumait).
Ventilateur intérieur ne s'est pas mis à tourner.
Est-ce que je dois vous envoyer les photos des soudures ou est-ce que vous pouvez me dire si je peux faire les soudures a proximité des points que vous m'avez donné mais assez écartés pour pas que les soudures touchent d'autres plots.
Merci beaucoup pour votre aide.
Est-ce qu'il n'y aurait pas un manque de gaz ?
Il y a des soucis au niveau des soudure avec le fil qui est relié à l'ampoule.
J'ai fait les soudures et lors du branchement final, on entend le bruit comme si le compresseur fonctionnait, je parle de l'UI et ampoules s'allume pas et une odeur de chaud (comme si un composant se consumait).
Ventilateur intérieur ne s'est pas mis à tourner.
Est-ce que je dois vous envoyer les photos des soudures ou est-ce que vous pouvez me dire si je peux faire les soudures a proximité des points que vous m'avez donné mais assez écartés pour pas que les soudures touchent d'autres plots.
Merci beaucoup pour votre aide.
Est-ce qu'il n'y aurait pas un manque de gaz ?
23 août 2023 à 19:31
Questions / Réponses Climatisation 78
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Décidément, cette clim réserve bien des surprises...
1/ Vérifiez que la turbine du ventilateur de l'UI tourne librement. Comme elle n'a pas tourné depuis des années, elle aura pu se bloquer (poussière, dilatation...). Le bruit "comme si le compresseur fonctionnait" pourrait venir de ce que le moteur n'arrive pas à l'entraîner. C'est certainement une vibration à 50 Hz,fréquence secteur. Vérifiez aussi que vos ampoules sont bonnes.
2/ Si vous n'êtes pas sûr de vos soudures, et je dois admettre que votre pistolet n'est pas l'engin idéal, alors utilisez les points EE et FF au lieu de E et F, il y a un peu plus de place. Auparavant, vous pouvez poster UNE photo de vos soudures.
3/ Le fait que le ventilo ne tourne pas peut aussi venir de son condensateur, qui est le gros rectangle noir en bord de carte, en général entre 1 et 2 µF. Vous pouvez le faire mesurer éventuellement, il faut auparavant enlever le câble moteur pour que la mesure soit valide..
4/ Mes modifs obligent les éléments à tourner, que la clim soit pleine ou vide de gaz.
Pour agrandir l'image, cliquez dessus.
Décidément, cette clim réserve bien des surprises...
1/ Vérifiez que la turbine du ventilateur de l'UI tourne librement. Comme elle n'a pas tourné depuis des années, elle aura pu se bloquer (poussière, dilatation...). Le bruit "comme si le compresseur fonctionnait" pourrait venir de ce que le moteur n'arrive pas à l'entraîner. C'est certainement une vibration à 50 Hz,fréquence secteur. Vérifiez aussi que vos ampoules sont bonnes.
2/ Si vous n'êtes pas sûr de vos soudures, et je dois admettre que votre pistolet n'est pas l'engin idéal, alors utilisez les points EE et FF au lieu de E et F, il y a un peu plus de place. Auparavant, vous pouvez poster UNE photo de vos soudures.
3/ Le fait que le ventilo ne tourne pas peut aussi venir de son condensateur, qui est le gros rectangle noir en bord de carte, en général entre 1 et 2 µF. Vous pouvez le faire mesurer éventuellement, il faut auparavant enlever le câble moteur pour que la mesure soit valide..
4/ Mes modifs obligent les éléments à tourner, que la clim soit pleine ou vide de gaz.
Pour agrandir l'image, cliquez dessus.
24 août 2023 à 09:06
Questions / Réponses Climatisation 79
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir,
Le ventilateur ne fonctionne toujours pas et l'ampoule ne s'allume pas.
Par contre, quand je mets le jus, les grilles chauffent comme s'il était en mode chaud. C'est une climatisation réversible.
J'ai refait les soudures sur EE et FF.
Le condensateur fournit bien la capacité indiquée sur le côté, à savoir 1,2. Mesure effectuée avec la carte débranchée.
La turbine du ventilateur UI tourne librement et l'ampoule est bonne. Vu qu'elle est difficile à trouver, je prends soin d'elle.
Ce n'est plus qu'une histoire de ventilateur et de chauffage.
Nous touchons au but.
Merci.
Le ventilateur ne fonctionne toujours pas et l'ampoule ne s'allume pas.
Par contre, quand je mets le jus, les grilles chauffent comme s'il était en mode chaud. C'est une climatisation réversible.
J'ai refait les soudures sur EE et FF.
Le condensateur fournit bien la capacité indiquée sur le côté, à savoir 1,2. Mesure effectuée avec la carte débranchée.
La turbine du ventilateur UI tourne librement et l'ampoule est bonne. Vu qu'elle est difficile à trouver, je prends soin d'elle.
Ce n'est plus qu'une histoire de ventilateur et de chauffage.
Nous touchons au but.
Merci.
24 août 2023 à 20:35
Questions / Réponses Climatisation 80
Climatisation EIKO 12RD03/01 ne fonctionne pas
"les grilles chauffent comme s'il était en mode chaud". Je suppose que vous parlez de l'échangeur de l'UI... Cela voudrait dire que le compresseur tourne, et que vous auriez "déjà" relié G et H? Vous avez brûlé les étapes, il fallait y aller progressivement. Du coup je comprends mieux votre phrase "on entend le bruit comme si le compresseur fonctionnait" ; évidemment, si vous lui demandez de tourner...
IMPORTANT : Confirmez que vous n'avez PAS relié C et D.
Si vous avez effectivement relié G et H, alors enlevez ce fil. Il ne faut pas que le compresseur tourne sans que le ventilo de l'UI tourne, il va partir en surpression et surchauffe. Il faut D'ABORD résoudre le problème ventilo.
Déconnectez le câble de puissance du ventilo (avec 3 gros fils et la grosse prise). Mesurez la résistance entre les fils pris 2 à 2, donc 3 mesures. Les valeurs doivent être dans les centaines d'ohms.
Remettez le câble et mettez sous tension. Et mesurez la tension (volts alternatifs) entre les fils, toujours pris 2 à 2.
IMPORTANT : Confirmez que vous n'avez PAS relié C et D.
Si vous avez effectivement relié G et H, alors enlevez ce fil. Il ne faut pas que le compresseur tourne sans que le ventilo de l'UI tourne, il va partir en surpression et surchauffe. Il faut D'ABORD résoudre le problème ventilo.
Déconnectez le câble de puissance du ventilo (avec 3 gros fils et la grosse prise). Mesurez la résistance entre les fils pris 2 à 2, donc 3 mesures. Les valeurs doivent être dans les centaines d'ohms.
Remettez le câble et mettez sous tension. Et mesurez la tension (volts alternatifs) entre les fils, toujours pris 2 à 2.
25 août 2023 à 08:45
Questions / Réponses Climatisation 81
Climatisation EIKO 12RD03/01 ne fonctionne pas
C et D ne sont pas reliés entre eux.
Vous avez dit que c'était uniquement si A et B ne fonctionne pas.
Je ne vois pas de quel câble vous parlez.
Comment l'identifier.
Est-ce que c'est l'arrivée du jus ?
Est-ce qu'il faut tester hors courant les fils bleu jaune/vert et rouge 2 à 2 ?
Les fils marron blanc et noir je les teste pas ?
Est-ce que c'est la bonne tresse ?
Merci.
Pour agrandir l'image, cliquez dessus.
Vous avez dit que c'était uniquement si A et B ne fonctionne pas.
Je ne vois pas de quel câble vous parlez.
Comment l'identifier.
Est-ce que c'est l'arrivée du jus ?
Est-ce qu'il faut tester hors courant les fils bleu jaune/vert et rouge 2 à 2 ?
Les fils marron blanc et noir je les teste pas ?
Est-ce que c'est la bonne tresse ?
Merci.
Pour agrandir l'image, cliquez dessus.
25 août 2023 à 11:56
Questions / Réponses Climatisation 82
Climatisation EIKO 12RD03/01 ne fonctionne pas
Le moteur possède 2 câbles (un câble, c'est un assemblage de fils). Un câble de puissance, dont FF est l'un des 3 fils, qui amène le secteur sur les enroulements, et un autre câble qui renseigne la carte sur la vitesse de rotation. Donc les mesures sont à faire sur les 3 fils qui arrivent sur FF et les 2 broches voisines.
Confirmez que vous aviez relié (trop tôt) G et H.
Les mesures en ohms se font hors tension. Les mesures de Volts AC se font sous tension.
Confirmez que vous aviez relié (trop tôt) G et H.
Les mesures en ohms se font hors tension. Les mesures de Volts AC se font sous tension.
25 août 2023 à 18:23
Questions / Réponses Climatisation 83
Climatisation EIKO 12RD03/01 ne fonctionne pas
Après mesures hors tension :
Rouge et bleu 0.982
Rouge et jaune 0L
Bleu et jaune 0L
Mesures après mise sous tension
Rouge et bleu 0
Rouge et jaune 230 v
Bleu et jaune 230v
J'ai testé l'autre tresse
Marron et noir 7,56
Marron et blanc 24,31
Noir et blanc 7,60
Merci.
Rouge et bleu 0.982
Rouge et jaune 0L
Bleu et jaune 0L
Mesures après mise sous tension
Rouge et bleu 0
Rouge et jaune 230 v
Bleu et jaune 230v
J'ai testé l'autre tresse
Marron et noir 7,56
Marron et blanc 24,31
Noir et blanc 7,60
Merci.
25 août 2023 à 18:27
Questions / Réponses Climatisation 84
Climatisation EIKO 12RD03/01 ne fonctionne pas
Je pense que le fil jaune arrive sur le moteur en passant par une sécurité thermique... qui a déclenché... soit par vieillesse soit à bon escient. Essayez d'extraire le composant plaqué contre le moteur, au bout des 2 jaunes. Hors tension il doit être un court-circuit (0 ohm), mais vous allez sans doute le trouver à l'infini (OL).
Si infini, court-circuitez le de sorte qu'électriquement parlant les 2 fils jaunes n'en fassent plus qu'un.
Enlevez le pontage G-H s'il était présent (vous n'avez pas répondu à ma question).
Branchez une lampe de 100 W dans la douille et mettez le jus. Le ventilateur de l'UI doit tourner assez vite. S'il se traîne, c'est pas bon signe. Laissez le tourner 15 mn, mais interrompez l'essai si vous sentez le chaud ou que de la fumée apparaît.
Si au bout de 15 mn le moteur n'est pas chaud (il a le droit d'être tiède), alors il se pourrait que la clim remarche totalement. Car cette panne de moteur pourrait expliquer les clignotements et le non démarrage du compresseur.
Si tout remarche effectivement, enlevez le pontage A-B. Vous pouvez même remettre la carte d'origine, qui aura une connectique du moteur de volet plus correcte.
Si infini, court-circuitez le de sorte qu'électriquement parlant les 2 fils jaunes n'en fassent plus qu'un.
Enlevez le pontage G-H s'il était présent (vous n'avez pas répondu à ma question).
Branchez une lampe de 100 W dans la douille et mettez le jus. Le ventilateur de l'UI doit tourner assez vite. S'il se traîne, c'est pas bon signe. Laissez le tourner 15 mn, mais interrompez l'essai si vous sentez le chaud ou que de la fumée apparaît.
Si au bout de 15 mn le moteur n'est pas chaud (il a le droit d'être tiède), alors il se pourrait que la clim remarche totalement. Car cette panne de moteur pourrait expliquer les clignotements et le non démarrage du compresseur.
Si tout remarche effectivement, enlevez le pontage A-B. Vous pouvez même remettre la carte d'origine, qui aura une connectique du moteur de volet plus correcte.
25 août 2023 à 23:17
Questions / Réponses Climatisation 85
Climatisation EIKO 12RD03/01 ne fonctionne pas
Le pontage G et H a été enlevé dès que vous l'avez dit.
Actuellement il y a de branché.EE et FF sur la douille 100w et un pont entre A et B.
Je fais l'essai demain matin.
Actuellement il y a de branché.EE et FF sur la douille 100w et un pont entre A et B.
Je fais l'essai demain matin.
25 août 2023 à 23:31
Questions / Réponses Climatisation 86
Climatisation EIKO 12RD03/01 ne fonctionne pas
Essai réalisé.
Moteur tourne quand je l'aide à commencer sa rotation.
Si je ne l'assiste pas au début il ne part pas et fait un bruit de moteur normal.
L'ampoule s'allume et varie en tension.
Le ventilateur ne tourne pas à très haute vitesse par contre la température du moteur est montée a 70 degrés et j'ai arrêté l'essai a ce niveau.
Les grilles sont devenues froides comme si la climatisation était en route.
Pas de fumée ni odeur particulière.
A combien de degrés doit être le moteur au max ?
Merci pour votre aide et Bon weekend.
Moteur tourne quand je l'aide à commencer sa rotation.
Si je ne l'assiste pas au début il ne part pas et fait un bruit de moteur normal.
L'ampoule s'allume et varie en tension.
Le ventilateur ne tourne pas à très haute vitesse par contre la température du moteur est montée a 70 degrés et j'ai arrêté l'essai a ce niveau.
Les grilles sont devenues froides comme si la climatisation était en route.
Pas de fumée ni odeur particulière.
A combien de degrés doit être le moteur au max ?
Merci pour votre aide et Bon weekend.
26 août 2023 à 16:56
Questions / Réponses Climatisation 87
Climatisation EIKO 12RD03/01 ne fonctionne pas
Je viens de constater que le moteur tourne à l'envers par rapport à la flèche située sur le capot qui indique son sens de rotation (photos post 85).
J'ai mis du WD40 sur l'axe du moteur qui semblait grippé et qui doit empêcher le moteur de se lancer seul.
Même lorsque je l'assiste au démarrage dans le bon sens, il se met à tourner dans le mauvais sens que celui indiqué.
J'ai mis du WD40 sur l'axe du moteur qui semblait grippé et qui doit empêcher le moteur de se lancer seul.
Même lorsque je l'assiste au démarrage dans le bon sens, il se met à tourner dans le mauvais sens que celui indiqué.
26 août 2023 à 20:59
Questions / Réponses Climatisation 88
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Aïe... La protection thermique des fils jaunes a agi A BON ESCIENT. Un court-circuit dans le moteur fait qu'il consomme outrancièrement et du coup monte assez vite en température. Le défaut est tel qu'il modifie considérablement les champs magnétiques du stator au point de faire tourner le rotor dans le sens inverse! Pour la forme, refaites les 6 premières mesures du 25 août 18:27, cela permettra peut-être de dire quel enroulement est touché. Mais il faudra de toute façon changer le moteur. En aucun cas un tel moteur ne doit monter à 70°, voire plus. Maximum 40-50, je dirais.
Bonne nouvelle cependant, le froid de l'échangeur indique 3 choses. 1/ La carte a enfin détecté une rotation de la turbine, et a du coup collé le relais GH pour démarrer le compresseur, vu que le pont a été enlevé. 2/ Donc le compresseur tourne comme un jeune homme avec son condo tout neuf. 3/ Du froid étant bien généré, cela indique que du gaz est toujours dans la machine, voire même l'intégralité du gaz.
Conclusion, en changeant le moteur, la clim devrait repartir comme en 40. Le moteur est trouvable sur le net (taper "welling rpg25"). Historique de cette clim : il y a quelques années, le moteur a eu ce problème, et durant les années qui ont suivi, le condo compresseur a lâché bien que hors tension (corrosion interne probable).
Bonne chance dans vos recherches (essayez aussi le coin, paruvendu,...). Dom.
Aïe... La protection thermique des fils jaunes a agi A BON ESCIENT. Un court-circuit dans le moteur fait qu'il consomme outrancièrement et du coup monte assez vite en température. Le défaut est tel qu'il modifie considérablement les champs magnétiques du stator au point de faire tourner le rotor dans le sens inverse! Pour la forme, refaites les 6 premières mesures du 25 août 18:27, cela permettra peut-être de dire quel enroulement est touché. Mais il faudra de toute façon changer le moteur. En aucun cas un tel moteur ne doit monter à 70°, voire plus. Maximum 40-50, je dirais.
Bonne nouvelle cependant, le froid de l'échangeur indique 3 choses. 1/ La carte a enfin détecté une rotation de la turbine, et a du coup collé le relais GH pour démarrer le compresseur, vu que le pont a été enlevé. 2/ Donc le compresseur tourne comme un jeune homme avec son condo tout neuf. 3/ Du froid étant bien généré, cela indique que du gaz est toujours dans la machine, voire même l'intégralité du gaz.
Conclusion, en changeant le moteur, la clim devrait repartir comme en 40. Le moteur est trouvable sur le net (taper "welling rpg25"). Historique de cette clim : il y a quelques années, le moteur a eu ce problème, et durant les années qui ont suivi, le condo compresseur a lâché bien que hors tension (corrosion interne probable).
Bonne chance dans vos recherches (essayez aussi le coin, paruvendu,...). Dom.
27 août 2023 à 08:24
Questions / Réponses Climatisation 89
Climatisation EIKO 12RD03/01 ne fonctionne pas
Merci beaucoup pour votre aide et votre patience dans la recherche de la panne de ma climatisation.
Je vais essayer de trouver le moteur pour le changer.
En effet celui ci est corrodé et je pense que l'intérieur a du souffrir.
Je vous enverrai un message lorsque le moteur sera changé pour vous tenir au courant.
Merci encore pour tout le temps passe et merci a l'équipe du forum d'avoir fait que je puisse refaire marcher la climatisation.
Je ne pensais pas réussir à faire tout ce travail.
Je ne suis pas de la partie et mes connaissances en électricité sont basiques.
Je vais essayer de trouver le moteur pour le changer.
En effet celui ci est corrodé et je pense que l'intérieur a du souffrir.
Je vous enverrai un message lorsque le moteur sera changé pour vous tenir au courant.
Merci encore pour tout le temps passe et merci a l'équipe du forum d'avoir fait que je puisse refaire marcher la climatisation.
Je ne pensais pas réussir à faire tout ce travail.
Je ne suis pas de la partie et mes connaissances en électricité sont basiques.
27 août 2023 à 18:39
Questions / Réponses Climatisation 90
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
J'ai enfin reçu le moteur pour la climatisation mais il y a 5 fil de branchement au lieu de 6 sur le moteur original.
Rouge noir blanc bleu jaune et l'origine était jaune rouge bleu sur une tresse et noir blanc marron sur l'autre tresse.
Que dois-je brancher et ou ?
Je joins 2 photos.
Merci.
Pour agrandir les images, cliquez dessus.
J'ai enfin reçu le moteur pour la climatisation mais il y a 5 fil de branchement au lieu de 6 sur le moteur original.
Rouge noir blanc bleu jaune et l'origine était jaune rouge bleu sur une tresse et noir blanc marron sur l'autre tresse.
Que dois-je brancher et ou ?
Je joins 2 photos.
Merci.
Pour agrandir les images, cliquez dessus.
11 octobre 2023 à 14:38
Questions / Réponses Climatisation 91
Climatisation EIKO 12RD03/01 ne fonctionne pas
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
11 octobre 2023 à 16:13
Questions / Réponses Climatisation 92
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
J'ignore comment vous êtes tombé sur cette pièce, mais vous n'êtes pas plus avancé. Sa techno est différente. Vous avez acheté un moteur brushless à haute tension continue (BLDC), alors qu'il vous faut un moteur 230V AC avec câble de tachymètre... Il ne faut pas se fier à l'encombrement, c'est trompeur. Avant d'acheter, vous auriez dû demander si le moteur sélectionné convenait.
J'ignore comment vous êtes tombé sur cette pièce, mais vous n'êtes pas plus avancé. Sa techno est différente. Vous avez acheté un moteur brushless à haute tension continue (BLDC), alors qu'il vous faut un moteur 230V AC avec câble de tachymètre... Il ne faut pas se fier à l'encombrement, c'est trompeur. Avant d'acheter, vous auriez dû demander si le moteur sélectionné convenait.
11 octobre 2023 à 23:45
Questions / Réponses Climatisation 93
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour
Je l'ai trouvé sur le bon c...n la personne qui le vendait a dit que c'était compatible.
Ou est-ce que je peux trouver ce genre de modèle a un prix raisonnable ?
J'en ai vu sur internet a des prix avoisinant les 100 €.
Merci.
Bonne journée.
Je l'ai trouvé sur le bon c...n la personne qui le vendait a dit que c'était compatible.
Ou est-ce que je peux trouver ce genre de modèle a un prix raisonnable ?
J'en ai vu sur internet a des prix avoisinant les 100 €.
Merci.
Bonne journée.
13 octobre 2023 à 10:07
Questions / Réponses Climatisation 94
Climatisation EIKO 12RD03/01 ne fonctionne pas
En général, il y a plein de choses pas chères mais neuves chez Aliexpress. Il faut impérativement chercher la référence qui est indiquée sur le moteur.
Ah oui, quand je disais "vous auriez dû demander si le moteur sélectionné convenait", il fallait comprendre ME demander... ;-)
Ah oui, quand je disais "vous auriez dû demander si le moteur sélectionné convenait", il fallait comprendre ME demander... ;-)
13 octobre 2023 à 14:34
Questions / Réponses Climatisation 95
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Avez-vous trouvé votre moteur?...
Avez-vous trouvé votre moteur?...
22 octobre 2023 à 12:38
Questions / Réponses Climatisation 96
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Je n'arrive pas à trouver la bonne réf.
J'ai trouvé une annonce qui a une tige de 58mm et a chaque fois il y a un problème de taille ou de branchement.
Je continue mes recherches mais en ce moment problème de calcul rénal.
Merci pour votre aide.
Je n'arrive pas à trouver la bonne réf.
J'ai trouvé une annonce qui a une tige de 58mm et a chaque fois il y a un problème de taille ou de branchement.
Je continue mes recherches mais en ce moment problème de calcul rénal.
Merci pour votre aide.
22 octobre 2023 à 15:46
Questions / Réponses Climatisation 97
Climatisation EIKO 12RD03/01 ne fonctionne pas
Tapez "welling rpg25m" dans google, et vous devriez trouver votre pièce... neuve. Une tige trop longue n'est pas un problème si on a une scie à métaux et une lime (ou une meule).
22 octobre 2023 à 18:12
Questions / Réponses Climatisation 98
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour Dom-Aom.
Après un temps d'absence car j'avais commandé un moteur neuf, j'ai enfin reçu celui-ci.
Après l'avoir branché à l'ancienne carte, rien n'a fonctionné. J'ai donc branché la nouvelle carte sur laquelle on avait fait un pont pour le moteur de climatisation.
Les commandes de volet ne fonctionnent pas.
Le chauffage, étant donné que nous sommes en hiver, semble se lancer.
Les grilles chauffent à 38 degrés et après le ventilateur se lance et au bout de 4 à 5 secondes tout s'arrête et les voyants se mettent à clignoter. Si je branche une ampoule, le ventilateur tourne à fond mais rien d'autre.
Tous les modes sont pareils. Après un temps d'attente, ça clignote comme un sapin de Noël.
Merci pour votre aide.
Après un temps d'absence car j'avais commandé un moteur neuf, j'ai enfin reçu celui-ci.
Après l'avoir branché à l'ancienne carte, rien n'a fonctionné. J'ai donc branché la nouvelle carte sur laquelle on avait fait un pont pour le moteur de climatisation.
Les commandes de volet ne fonctionnent pas.
Le chauffage, étant donné que nous sommes en hiver, semble se lancer.
Les grilles chauffent à 38 degrés et après le ventilateur se lance et au bout de 4 à 5 secondes tout s'arrête et les voyants se mettent à clignoter. Si je branche une ampoule, le ventilateur tourne à fond mais rien d'autre.
Tous les modes sont pareils. Après un temps d'attente, ça clignote comme un sapin de Noël.
Merci pour votre aide.
30 novembre 2023 à 17:59
Questions / Réponses Climatisation 99
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir,
J'ai remis l'ancienne carte et les commandes de volet fonctionnent, mais sur aucun mode, le moteur ne parvient à rester en marche. Il y a un démarrage partiel sur 3 à 4 secondes, puis une coupure, comme si un capteur se déclenchait.
La dernière fois que je vous ai contacté, la climatisation se lançait, mais le moteur était en court-circuit et avait atteint 70 degrés en fonctionnement avec des grilles chaudes. Apparemment, ça aurait dû être le moteur, mais vu qu'il est neuf et qu'il marche lorsqu'on le schunte...
Merci pour votre aide.
J'ai remis l'ancienne carte et les commandes de volet fonctionnent, mais sur aucun mode, le moteur ne parvient à rester en marche. Il y a un démarrage partiel sur 3 à 4 secondes, puis une coupure, comme si un capteur se déclenchait.
La dernière fois que je vous ai contacté, la climatisation se lançait, mais le moteur était en court-circuit et avait atteint 70 degrés en fonctionnement avec des grilles chaudes. Apparemment, ça aurait dû être le moteur, mais vu qu'il est neuf et qu'il marche lorsqu'on le schunte...
Merci pour votre aide.
30 novembre 2023 à 22:02
Questions / Réponses Climatisation 100
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Est-ce possible qu'un capteur se déclenche ?
Comment faire pour que cette machine se remette en marche ? Elle avait fait un semblant de bon fonctionnement juste avant le changement de moteur. Le moteur est neuf et fonctionne si on le shunte.
Merci pour votre aide.
Cordialement.
Est-ce possible qu'un capteur se déclenche ?
Comment faire pour que cette machine se remette en marche ? Elle avait fait un semblant de bon fonctionnement juste avant le changement de moteur. Le moteur est neuf et fonctionne si on le shunte.
Merci pour votre aide.
Cordialement.
02 décembre 2023 à 09:47
Questions / Réponses Climatisation 101
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Désolé de mon absence totale de ce forum pendant 4 semaines. Elle est due à un décès dans ma famille qui m'a fait passer 2 semaines chez la famille en deuil, et en revenant, le travail en retard s'est accumulé, en plus d'un gros vague à l'âme.
Votre problème pourrait être lié à ce que le câblage du retour tachymétrique du nouveau moteur est différent de celui du moteur d'origine. 2 manips à faire pour le confirmer ou non.
1/ clim sous tension mais non déclenchée, connectez le petit câble du moteur D'ORIGINE sur le petit connecteur (sans connecter l'autre). Mesurez entre les broches GND et 5V, vous devez lire 5V continus. Puis mesurez entre GND et la soudure centrale, en faisant tourner lentement l'axe à la main. La tension doit passer de 0 à 5V puis de 5V à 0, et recommencer... au fur et à mesure que l'axe tourne.
2/ enlevez le petit câble et branchez celui du nouveau moteur. Le fonctionnement est-il identique? Si non, faites une photo (une seule!) qui montre côte à côte les 2 petits câbles des 2 moteurs.
Désolé de mon absence totale de ce forum pendant 4 semaines. Elle est due à un décès dans ma famille qui m'a fait passer 2 semaines chez la famille en deuil, et en revenant, le travail en retard s'est accumulé, en plus d'un gros vague à l'âme.
Votre problème pourrait être lié à ce que le câblage du retour tachymétrique du nouveau moteur est différent de celui du moteur d'origine. 2 manips à faire pour le confirmer ou non.
1/ clim sous tension mais non déclenchée, connectez le petit câble du moteur D'ORIGINE sur le petit connecteur (sans connecter l'autre). Mesurez entre les broches GND et 5V, vous devez lire 5V continus. Puis mesurez entre GND et la soudure centrale, en faisant tourner lentement l'axe à la main. La tension doit passer de 0 à 5V puis de 5V à 0, et recommencer... au fur et à mesure que l'axe tourne.
2/ enlevez le petit câble et branchez celui du nouveau moteur. Le fonctionnement est-il identique? Si non, faites une photo (une seule!) qui montre côte à côte les 2 petits câbles des 2 moteurs.
16 décembre 2023 à 09:18
Questions / Réponses Climatisation 102
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir,
Désolé pour les circonstances. J'espère que le moral va aller mieux.
J'ai effectué les essais avec l'ancien moteur et rien ne s'est produit. Les essais avec le nouveau n'ont pas été meilleurs.
Rien ne change en faisant tourner le moteur à la main sur aucun des deux moteurs. Quand je démarre le mode chaud, le compresseur extérieur se déclenche et tourne normalement, les grilles chauffent doucement et quand on dirait qu'il va y aller, tous les voyants clignotent.
Merci.
Désolé pour les circonstances. J'espère que le moral va aller mieux.
J'ai effectué les essais avec l'ancien moteur et rien ne s'est produit. Les essais avec le nouveau n'ont pas été meilleurs.
Rien ne change en faisant tourner le moteur à la main sur aucun des deux moteurs. Quand je démarre le mode chaud, le compresseur extérieur se déclenche et tourne normalement, les grilles chauffent doucement et quand on dirait qu'il va y aller, tous les voyants clignotent.
Merci.
16 décembre 2023 à 22:00
Questions / Réponses Climatisation 103
Climatisation EIKO 12RD03/01 ne fonctionne pas
Aviez-vous 5V entre les broches 1 et 3? Pour chaque moteur. Faites quand même la photo demandée.
17 décembre 2023 à 10:30
Questions / Réponses Climatisation 104
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonsoir.
Je vous envoie la photo du moteur et la photo des fiches.
Il n'y a pas de courant quand je fais le test comme vous l'avez demandé.
L'ancien moteur est HS (post 88) c'est peut être pour ça qu'il y a pas de courant et pour le nouveau je l'ai trouvé sur Aliexpress.
Merci.
Cordialement.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Je vous envoie la photo du moteur et la photo des fiches.
Il n'y a pas de courant quand je fais le test comme vous l'avez demandé.
L'ancien moteur est HS (post 88) c'est peut être pour ça qu'il y a pas de courant et pour le nouveau je l'ai trouvé sur Aliexpress.
Merci.
Cordialement.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
17 décembre 2023 à 20:05
Questions / Réponses Climatisation 105
Climatisation EIKO 12RD03/01 ne fonctionne pas
Bonjour.
Les moteurs incluent un tachymètre (petit connecteur), et celui-ci a besoin de 5V pour fonctionner. Ce 5V est donné par un régulateur qui le produit à partir d'un 12V. Je ne comprends pas pourquoi vous ne mesurez pas 5V, car ce 5V alimente aussi le microP, et lui fonctionne puisqu'il éclaire des LED.
Faites les mesures suivantes :
** entre 2 et 3, vous devez trouver 12V (fil noir sur 2)
** entre 2 et 1, vous devez trouver 5V (idem)
** entre C et A, vous devez trouver 5V (fil noir sur C)
Si les 2 premières mesures sont bonnes mais pas la 3ème, une des connexions 5V ou 0V est interrompue, ce qui empêche le tachymètre de fonctionner... A vous.
Pour agrandir l'image, cliquez dessus.
Les moteurs incluent un tachymètre (petit connecteur), et celui-ci a besoin de 5V pour fonctionner. Ce 5V est donné par un régulateur qui le produit à partir d'un 12V. Je ne comprends pas pourquoi vous ne mesurez pas 5V, car ce 5V alimente aussi le microP, et lui fonctionne puisqu'il éclaire des LED.
Faites les mesures suivantes :
** entre 2 et 3, vous devez trouver 12V (fil noir sur 2)
** entre 2 et 1, vous devez trouver 5V (idem)
** entre C et A, vous devez trouver 5V (fil noir sur C)
Si les 2 premières mesures sont bonnes mais pas la 3ème, une des connexions 5V ou 0V est interrompue, ce qui empêche le tachymètre de fonctionner... A vous.
Pour agrandir l'image, cliquez dessus.
18 décembre 2023 à 12:13
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Hitachi RAM 52QH5 2 splits ne fonctionne plus
- N°8539 : Bonjour. Mon UE ne fonctionne plus depuis le 26 mars, suite à une intervention d'EDF sur le réseau et de nombreuses coupures durant deux jours. L'un de ses deux splits avait la LED jaune de fonctionnement normal en jaune fixe...
- 2. Panne climatiseur Carrera pap slim 3.50 ne fonctionne plus
- N°1750 : Bonsoir. Ma clim Carrera achetée en grande surface de bricolage en 2010 : pap slim 3.50 no :65904235 ne fonctionne plus. Les diodes Run et Timer clignotent. Le climatiseur ne fonctionne plus. Y a-t-il une procédure ou est-ce...
- 3. Explications schéma unité extérieure inverter
- N°2717 : Bonjour. En cours de réparation sur une climatisation AUX Inverter ASW-H14A4 / SAR1DI je m'interroge sur l'interaction entre les 4 différentes cartes présentes dans l'unité extérieure. Le schéma en PJ est froissé, mais...
- 4. Climatiseur Airton ne fonctionne pas
- N°31 : Je suis un particulier et j'ai installé un climatiseur de marque Airton (référence : R410a 3500w) qui ne produit ni froid ni chaud. Une légère fuite de gaz de quelques minutes s'est produite lors de la purge. Puis-je recharger...
- 5. Quadri-split 3 split sur 4 fonctionne le 4ème ne fait que souffler
- N°4982 : Bonjour. Problème sur un quadri-split Atlantic AOYG 30 LAT4, seulement 3 splits fonctionnent correctement en chaud ou en froid, le 4ème ne fait que souffler quel que soit le mode chaud, froid. La charge de gaz est bonne. La...
- 6. Clim Firstline volet oscillation automatique ne fonctionne plus
- N°2416 : Bonjour. Je dispose d'une clim Firstline FSC12000CH, et depuis quelques temps, le volet oscillant ne fonctionne plus. Il y a t-il un moyen de réparer cette anomalie et comment procéder ? Je pense à un problème...
- 7. Erreur 00:01 EE gainable Fujitsu AOYA30 LBTU
- N°8850 : Bonjour. J'ai une erreur sur gainable Fujitsu AOYA30 LBTU. Elle fait suite à un fil (CN90 voir photo) rouge qui dénudé a fait faux contact contre un tuyau métallique à plusieurs reprises... Désormais j'ai : 1) j'ai le...
- 8. Unité extérieure HS les plombs sautent clim Sanyo shiki sai kan
- N°2082 : Bonjour, Je suis rentré ce week end après 2 semaines de vacances et j'ai allumé mon climatiseur à fond à 16° en mode climatisation car il faisait très chaud dans l'appartement. Au bout de 5mn, les plombs ont sauté et...
- 9. Conseils dépannage clim Kaysun KAY 52 DN6
- N°2650 : Bonjour, J'ai commandé une clim réversible Kaysun KAY 52 DN6 (compresseur Toshiba d'après le vendeur) et l'ai installé moi-même à l'aide du kit d'installation. Elle a fonctionné en chaud normalement le premier jour. Le...
- 10. Carte PAC HS
- N°1944 : Bonjour, J'ai probablement la carte principale HS dans ma PAC, quelqu’un pourrait-il m'éclairer SVP ? Merci d'avance !
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
