Question Forum Climatisation : Compresseur plus haut que condenseur
Bonjour à tous.
Je dois installer 2 groupes extérieurs bi-split que je n'ai pas d'autre choix que d'installer plus haut que leurs splits respectifs.
Les UE sont des Hitachi RAM-33NP2E
Les compresseurs seront situés 2 m plus haut que les splits (RAK-15QPE)
Outre le dénivelé de - 2m, la liaison cuivre Uext/Uint comportera plusieurs mètres avec courbes (dans les combles).
Je précise que l'évacuation des condensats sera traitée séparément, pas de soucis de ce côté.
La doc d'Hitachi que j'ai bien sûr consulté en premier, parle juste d'un dénivelé maxi, mais ne dit rien concernant un compresseur plus haut que les splits.
Donc je pourrai me dire, pas de préconisation spécifiques, donc je fais ce que je veux.
Mais je me dis que certaines configurations sont meilleures que d'autres, et notamment pour la fiabilité à long terme, je me demande s'il ne serait pas utile de prendre certaines précautions : piège à huile ? Remontée des cuivres en sortie du compresseur avant de plonger vers le bas ? ou autres ?
La question qui me taraude concerne l'huile du compresseur, qui dû à une certaine miscibilité peut migrer avec le gaz et venir à manquer côté compresseur....
Je précise également que j'installerai moi-même les clims, mais ferai intervenir une entreprise spécialisée pour la mise en en service, tirage au vide, vérification de l'étanchéité etc.
Je vois que certains experts se contredisent sur le sujet, et du coup je ne sais plus quoi penser....
Quelqu'un aurait-il la gentillesse de m'éclairer ?
Merci d'avance.
Je dois installer 2 groupes extérieurs bi-split que je n'ai pas d'autre choix que d'installer plus haut que leurs splits respectifs.
Les UE sont des Hitachi RAM-33NP2E
Les compresseurs seront situés 2 m plus haut que les splits (RAK-15QPE)
Outre le dénivelé de - 2m, la liaison cuivre Uext/Uint comportera plusieurs mètres avec courbes (dans les combles).
Je précise que l'évacuation des condensats sera traitée séparément, pas de soucis de ce côté.
La doc d'Hitachi que j'ai bien sûr consulté en premier, parle juste d'un dénivelé maxi, mais ne dit rien concernant un compresseur plus haut que les splits.
Donc je pourrai me dire, pas de préconisation spécifiques, donc je fais ce que je veux.
Mais je me dis que certaines configurations sont meilleures que d'autres, et notamment pour la fiabilité à long terme, je me demande s'il ne serait pas utile de prendre certaines précautions : piège à huile ? Remontée des cuivres en sortie du compresseur avant de plonger vers le bas ? ou autres ?
La question qui me taraude concerne l'huile du compresseur, qui dû à une certaine miscibilité peut migrer avec le gaz et venir à manquer côté compresseur....
Je précise également que j'installerai moi-même les clims, mais ferai intervenir une entreprise spécialisée pour la mise en en service, tirage au vide, vérification de l'étanchéité etc.
Je vois que certains experts se contredisent sur le sujet, et du coup je ne sais plus quoi penser....
Quelqu'un aurait-il la gentillesse de m'éclairer ?
Merci d'avance.
05 avril 2021 à 13:30
Réponse 1 d'un contributeur du forum-climatisation
Compresseur plus haut que condenseur
Bonjour Olivier,
Sur un manuel Hitachi dont est extrait cette figure, je comprends que le dénivelé peut être positif ou négatif, non ?
Pour agrandir l'image, cliquez dessus.
Sur un manuel Hitachi dont est extrait cette figure, je comprends que le dénivelé peut être positif ou négatif, non ?
Pour agrandir l'image, cliquez dessus.
05 avril 2021 à 15:15
Réponse 2 d'un contributeur du forum-climatisation
Compresseur plus haut que condenseur
Bonjour Tam,
Merci de votre réponse, en effet, la doc mentionne + ou - ou moins 10m.
Donc je peux le faire.
Mais comme je le disais, certaines configs sont meilleures que d'autres, et toutes n'offrent pas la même longévité ou les mêmes performances.
D’où ma recherche de certaines "précautions" qui minimiseraient le migration de l'huile, ou faciliteraient son retour au compresseur.
Certains trouveront sans doute que je m'embête, mais il y a toujours des solutions meilleures que d'autres, et si je suis sûr que ma clim marchera, je compte bien qu'elle le fasse dans les meilleures conditions... et pour le plus longtemps possible.
Je me dis que sortir du compresseur vers le bas pour ne faire que descendre jusqu'aux splits doit être évité...
En effet, comment l'huile du compresseur ne coulerait-elle pas, avec en plus un flux de gaz qui la pousse vers le bas ?
Et j'envisage à minima de faire une boucle remontant des connections compresseur avant de redescendre.
Ceci pour éviter à l'huile de descendre par gravité se perdre dans les liaisons cuivre.
Me trompe-je ?
Merci de vos conseils.
Olivier
Merci de votre réponse, en effet, la doc mentionne + ou - ou moins 10m.
Donc je peux le faire.
Mais comme je le disais, certaines configs sont meilleures que d'autres, et toutes n'offrent pas la même longévité ou les mêmes performances.
D’où ma recherche de certaines "précautions" qui minimiseraient le migration de l'huile, ou faciliteraient son retour au compresseur.
Certains trouveront sans doute que je m'embête, mais il y a toujours des solutions meilleures que d'autres, et si je suis sûr que ma clim marchera, je compte bien qu'elle le fasse dans les meilleures conditions... et pour le plus longtemps possible.
Je me dis que sortir du compresseur vers le bas pour ne faire que descendre jusqu'aux splits doit être évité...
En effet, comment l'huile du compresseur ne coulerait-elle pas, avec en plus un flux de gaz qui la pousse vers le bas ?
Et j'envisage à minima de faire une boucle remontant des connections compresseur avant de redescendre.
Ceci pour éviter à l'huile de descendre par gravité se perdre dans les liaisons cuivre.
Me trompe-je ?
Merci de vos conseils.
Olivier
05 avril 2021 à 17:49
Réponse 3 d'un contributeur du forum-climatisation
Compresseur plus haut que condenseur
Bonjour.

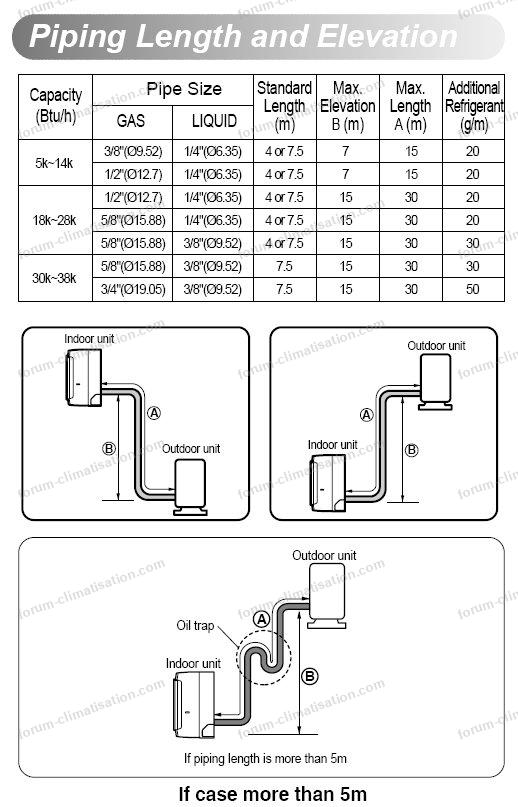

En complément, voici ce que préconise LG.
Pour agrandir l'image, cliquez dessus.
En complément, voici ce que préconise LG.
Pour agrandir l'image, cliquez dessus.
05 avril 2021 à 19:15
Réponse 4 d'un contributeur du forum-climatisation
Merci de nous tenir au courant.
Compresseur plus haut que condenseur
Citation :@Olivier, dans une discussion similaire j'avais évoqué le schéma de LG recommandant un piège à huile pour mon monosplit au R32. Cependant PL avait dit que ce n'était plus nécessaire avec la techno Inverter. En l'absence de précisions d'Hitachi sur la notice de votre matériel, (ce qui est une réponse en soi) à votre place je soumettrais ces contraintes de pose au constructeur, par mail, et conserverais précieusement sa réponse écrite.
Mais comme je le disais, certaines configs sont meilleures que d'autres, et toutes n'offrent pas la même longévité ou les mêmes performances.
D’où ma recherche de certaines "précautions" qui minimiseraient le migration de l'huile, ou faciliteraient son retour au compresseur.
Merci de nous tenir au courant.
05 avril 2021 à 21:47
Réponse 5 d'un contributeur du forum-climatisation
Compresseur plus haut que condenseur
Bonsoir Tam,
Merci de votre réponse. En effet, le mieux serait d'avoir une réponse d'Hitachi. Vous avez raison.
Pour l'instant, c'est par contre difficile d'aller au delà du "vous pouvez le faire" sans plus d'explications.
Je ne manquerai pas de poster ici les réponses que j'aurai pu avoir auprès du fabricant ou de professionnels.
Sinon, mes clims sont en R32 et inverter comme les vôtres.
Je ne peux m'empêcher de penser qu'une boucle remontant des raccords compresseur sur la hauteur de ce dernier, avant que les liaisons ne plongent, vers le bas serait un obstacle limitant la descente de l'huile...
Cordialement.
Olivier
Merci de votre réponse. En effet, le mieux serait d'avoir une réponse d'Hitachi. Vous avez raison.
Pour l'instant, c'est par contre difficile d'aller au delà du "vous pouvez le faire" sans plus d'explications.
Je ne manquerai pas de poster ici les réponses que j'aurai pu avoir auprès du fabricant ou de professionnels.
Sinon, mes clims sont en R32 et inverter comme les vôtres.
Je ne peux m'empêcher de penser qu'une boucle remontant des raccords compresseur sur la hauteur de ce dernier, avant que les liaisons ne plongent, vers le bas serait un obstacle limitant la descente de l'huile...
Cordialement.
Olivier
10 avril 2021 à 21:44
Réponse 6 d'un contributeur du forum-climatisation
Compresseur plus haut que condenseur
Bonsoir Olivier.
Dans l'attente du retour écrit de votre constructeur, j'ai retrouvé cette discussion avec l'avis de pro (PL et Adelclim):
Installation piège à huile sur PAC réversible
A vous lire.
Dans l'attente du retour écrit de votre constructeur, j'ai retrouvé cette discussion avec l'avis de pro (PL et Adelclim):
Installation piège à huile sur PAC réversible
A vous lire.
10 avril 2021 à 23:13
Réponse 7 d'un contributeur du forum-climatisation
Compresseur plus haut que condenseur
Bonjour,
En effet il n'y a aucune incidence pour un dénivelé de 2 m que ce soit au-dessus comme en dessous, la technologie actuelle ne nécessite plus de mettre des crosses pièges à huile au-delà de 3 m.
Vous pouvez y aller.
En effet il n'y a aucune incidence pour un dénivelé de 2 m que ce soit au-dessus comme en dessous, la technologie actuelle ne nécessite plus de mettre des crosses pièges à huile au-delà de 3 m.
Vous pouvez y aller.
11 avril 2021 à 07:54
Réponse 8 d'un contributeur du forum-climatisation
Compresseur plus haut que condenseur
Bonjour PL,
Merci. OK, pas de piège à huile, entendu. Mais qu'entendez-vous par "crosse" ? La boucle remontante que je pense faire derrière le compresseur avant de descendre en serait-elle une ?
Cette boucle ne serait-elle pas une bonne chose même si elle n'est pas obligatoire ? Ou bien pensez-vous carrément que ce serait néfaste ?
Merci d'avance.
Cordialement.
Olivier
Merci. OK, pas de piège à huile, entendu. Mais qu'entendez-vous par "crosse" ? La boucle remontante que je pense faire derrière le compresseur avant de descendre en serait-elle une ?
Cette boucle ne serait-elle pas une bonne chose même si elle n'est pas obligatoire ? Ou bien pensez-vous carrément que ce serait néfaste ?
Merci d'avance.
Cordialement.
Olivier
11 avril 2021 à 17:27
Réponse 9 d'un contributeur du forum-climatisation
Compresseur plus haut que condenseur
En attendant la réponse de PL, je me permets :
- La "crosse" est en rapport avec le schéma du message de Dom.
- La boucle derrière le compresseur est un piège à huile qui ne sert donc à rien sauf à respecter une longueur mini des canalisations.
- La "crosse" est en rapport avec le schéma du message de Dom.
- La boucle derrière le compresseur est un piège à huile qui ne sert donc à rien sauf à respecter une longueur mini des canalisations.
11 avril 2021 à 18:35
