Question Dépannage Climatisation : Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Ma clim Mitsubishi est tombée subitement en panne.
Voici les symptômes :
- Split intérieur : les 2 voyants restent allumés.
- Module extérieur : Le ventilateur démarre et s'arrête sans cesse en émettant à chaque fois un petit clic.
Au bout d'un moment, le split intérieur se met en erreur : 5 clignotements à gauche et voyant de droite éteint.
Le ventilateur extérieur s'arrête complètement.
Merci d'avance pour aide.
Ma clim Mitsubishi est tombée subitement en panne.
Voici les symptômes :
- Split intérieur : les 2 voyants restent allumés.
- Module extérieur : Le ventilateur démarre et s'arrête sans cesse en émettant à chaque fois un petit clic.
Au bout d'un moment, le split intérieur se met en erreur : 5 clignotements à gauche et voyant de droite éteint.
Le ventilateur extérieur s'arrête complètement.
Merci d'avance pour aide.
23 mars 2021 à 14:30
Réponse 1 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
La panne est-elle intervenue après un nettoyage ? Si oui vérifier sur les ailettes de ventilation, certains modèles ont un verrou qui lorsqu'il est mal enclenché arrête la clim par sécurité.
Cordialement.
maclimatisation.com
La panne est-elle intervenue après un nettoyage ? Si oui vérifier sur les ailettes de ventilation, certains modèles ont un verrou qui lorsqu'il est mal enclenché arrête la clim par sécurité.
Cordialement.
maclimatisation.com
26 mars 2021 à 09:19
Réponse 2 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
Non ce n'est pas après un nettoyage.
C'est arrivé subitement après quelques signes de faiblesse elle était déjà tombé en panne mais après un redémarrage électrique complet, elle a fonctionné de nouveau pendant quelques mois.
Cordialement.
Non ce n'est pas après un nettoyage.
C'est arrivé subitement après quelques signes de faiblesse elle était déjà tombé en panne mais après un redémarrage électrique complet, elle a fonctionné de nouveau pendant quelques mois.
Cordialement.
29 mars 2021 à 15:29
Réponse 3 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
Je pense que vous avez un problème de liaison unité intérieure / unité extérieure. Cela peut venir d'une carte électronique.
A tout hasard, couper l'alimentation de votre machine. Puis après environ trois minutes, accédez à votre électronique de l'unité extérieure et débranchez une après l'autre vos fiches.
En effet quelquefois un peu de vert de gris peut se glisser et fausser la connexion.
Cordialement.
maclimatisation.com
Je pense que vous avez un problème de liaison unité intérieure / unité extérieure. Cela peut venir d'une carte électronique.
A tout hasard, couper l'alimentation de votre machine. Puis après environ trois minutes, accédez à votre électronique de l'unité extérieure et débranchez une après l'autre vos fiches.
En effet quelquefois un peu de vert de gris peut se glisser et fausser la connexion.
Cordialement.
maclimatisation.com
29 mars 2021 à 17:19
Réponse 4 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Re,
J'ai oublié : débranchez et naturellement rebranchez de suite.
J'ai oublié : débranchez et naturellement rebranchez de suite.
29 mars 2021 à 17:20
Réponse 5 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
J'ai réussi à repluguer quelques câbles mais beaucoup sont inaccessibles ou fragiles.
J'ai rebranché le ventilateur tourne quelques secondes puis s'arrête et on entend deux clics du coté du PC Board et ça recommence.
Je vais essayer de nettoyer la carte avec de l'alcool isopropylique.
Cordialement.
J'ai réussi à repluguer quelques câbles mais beaucoup sont inaccessibles ou fragiles.
J'ai rebranché le ventilateur tourne quelques secondes puis s'arrête et on entend deux clics du coté du PC Board et ça recommence.
Je vais essayer de nettoyer la carte avec de l'alcool isopropylique.
Cordialement.
30 mars 2021 à 11:34
Réponse 6 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
D'où peuvent venir ces bruits de clics vers la pc board sur le groupe extérieur lorsque le ventilateur essaie de démarrer ?
Cordialement.
D'où peuvent venir ces bruits de clics vers la pc board sur le groupe extérieur lorsque le ventilateur essaie de démarrer ?
Cordialement.
31 mars 2021 à 12:47
Réponse 7 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Où puis-je trouver une carte électronique PC Board pour le groupe extérieur ?
Cordialement.
Où puis-je trouver une carte électronique PC Board pour le groupe extérieur ?
Cordialement.
04 avril 2021 à 12:05
Réponse 8 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Où puis-je commander sur internet cette pièce ?
PC Board Mitusbishi Part number M473096
Inverter PCB Board E12K36451
Merci.
Où puis-je commander sur internet cette pièce ?
PC Board Mitusbishi Part number M473096
Inverter PCB Board E12K36451
Merci.
07 avril 2021 à 09:19
Réponse 9 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
Je peux vous la fournir mais attention c'est une pièce chère, il me semble environ 500€.
Le cas échéant demandez à l'administrateur, en répondant à ce message, qu'il me fournisse vos coordonnées afin que je puisse vous faire parvenir un devis.
Cordialement.
maclimatisation.com
Je peux vous la fournir mais attention c'est une pièce chère, il me semble environ 500€.
Le cas échéant demandez à l'administrateur, en répondant à ce message, qu'il me fournisse vos coordonnées afin que je puisse vous faire parvenir un devis.
Cordialement.
maclimatisation.com
07 avril 2021 à 17:21
Réponse 10 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour, 500€ ce serait bien mieux que le double que sur certain site
07 avril 2021 à 18:45
Réponse 11 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour Adel.
Contrôlez hors tension avec un multimètre en calibre "test de diode" les mesures suivantes :
Entre pin 2 (+) (cordon rouge) et pin 3 (-) (cordon noir) de IC 820 = 1 mesure.
Entre pin 6 (+) et pin 7 (-) de IC 820 = 1 mesure.
Puis idem avec inversion des cordons = 2 mesures.
Les clics que vous entendez sont créés par le relai XG9.
Cordialement, JIMA
Contrôlez hors tension avec un multimètre en calibre "test de diode" les mesures suivantes :
Entre pin 2 (+) (cordon rouge) et pin 3 (-) (cordon noir) de IC 820 = 1 mesure.
Entre pin 6 (+) et pin 7 (-) de IC 820 = 1 mesure.
Puis idem avec inversion des cordons = 2 mesures.
Les clics que vous entendez sont créés par le relai XG9.
Cordialement, JIMA
08 avril 2021 à 13:30
Réponse 12 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
J'ai fait démonter la PC Board.
Il n'y a pas de cordon sur IC820 mais juste 7 cosses.
Que veut dire 1 ou 2 mesures ?
Quels sont les tests que je peux mener ? Mon frère qui habite un peu loin mais qui connait l'électronique.
Peut remonter la carte et faire tous les tests nécessaires.

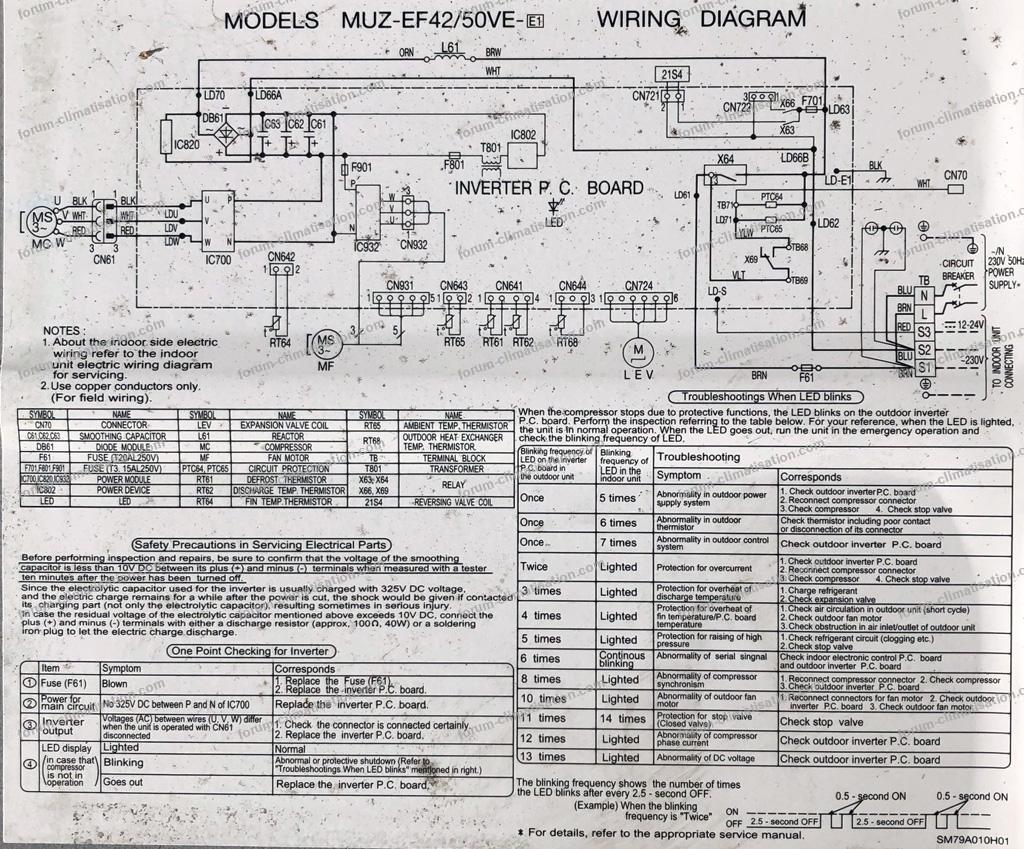

Sur le plan (voir photo ci joint) pour 5 flash, il parle de compressor et de stop valve.
Sur l'unité intérieur, j avais 5 clignotements à gauche et rien à droite.
Sinon aussi, quels tests je peux faire sur la carte pour voir si elle est encore bonne ?
Merci d'avance pour votre aide.
J'ai fait démonter la PC Board.
Il n'y a pas de cordon sur IC820 mais juste 7 cosses.
Que veut dire 1 ou 2 mesures ?
Quels sont les tests que je peux mener ? Mon frère qui habite un peu loin mais qui connait l'électronique.
Peut remonter la carte et faire tous les tests nécessaires.
Sur le plan (voir photo ci joint) pour 5 flash, il parle de compressor et de stop valve.
Sur l'unité intérieur, j avais 5 clignotements à gauche et rien à droite.
Sinon aussi, quels tests je peux faire sur la carte pour voir si elle est encore bonne ?
Merci d'avance pour votre aide.
25 avril 2021 à 10:19
Réponse 13 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
IC820 est un circuit intégré qui est composé de 7 soudures ou pins et numérotés de 1 à 7.
Les cordons sont les fils de votre multimètre. C'est avec cet appareil de mesures qui vous pouvez faire le diagnostic de votre panne, il vous faut donc vous munir d'un multimètre...:-)
Vous devez faire les mesures du post ou réponse 11 ci-dessus pour diagnostiquer votre panne.
Cordialement, JIMA
IC820 est un circuit intégré qui est composé de 7 soudures ou pins et numérotés de 1 à 7.
Les cordons sont les fils de votre multimètre. C'est avec cet appareil de mesures qui vous pouvez faire le diagnostic de votre panne, il vous faut donc vous munir d'un multimètre...:-)
Vous devez faire les mesures du post ou réponse 11 ci-dessus pour diagnostiquer votre panne.
Cordialement, JIMA
25 avril 2021 à 15:13
Réponse 14 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1

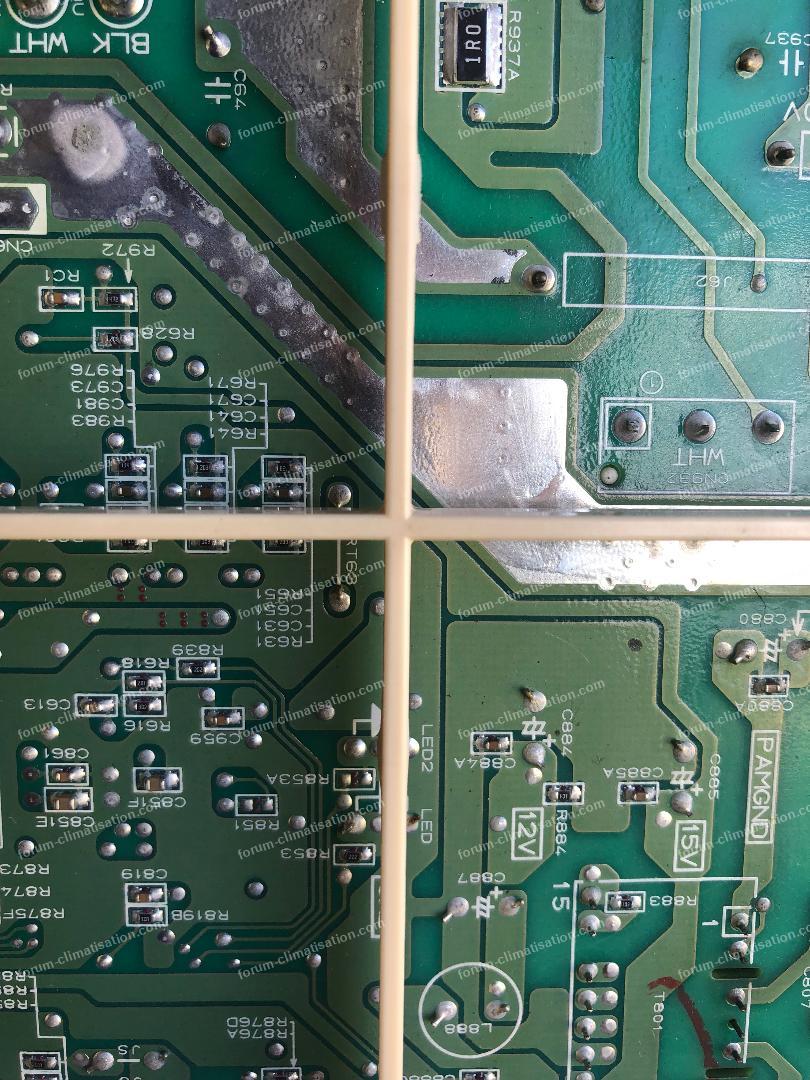

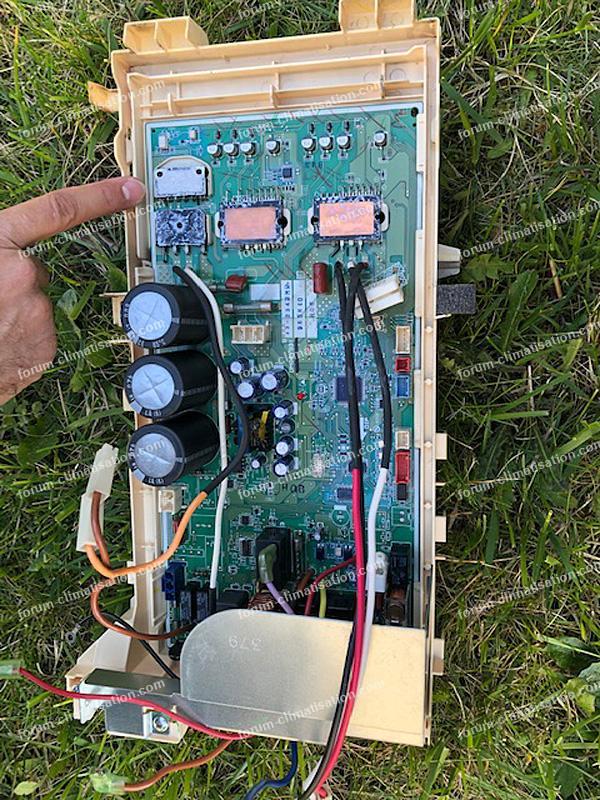

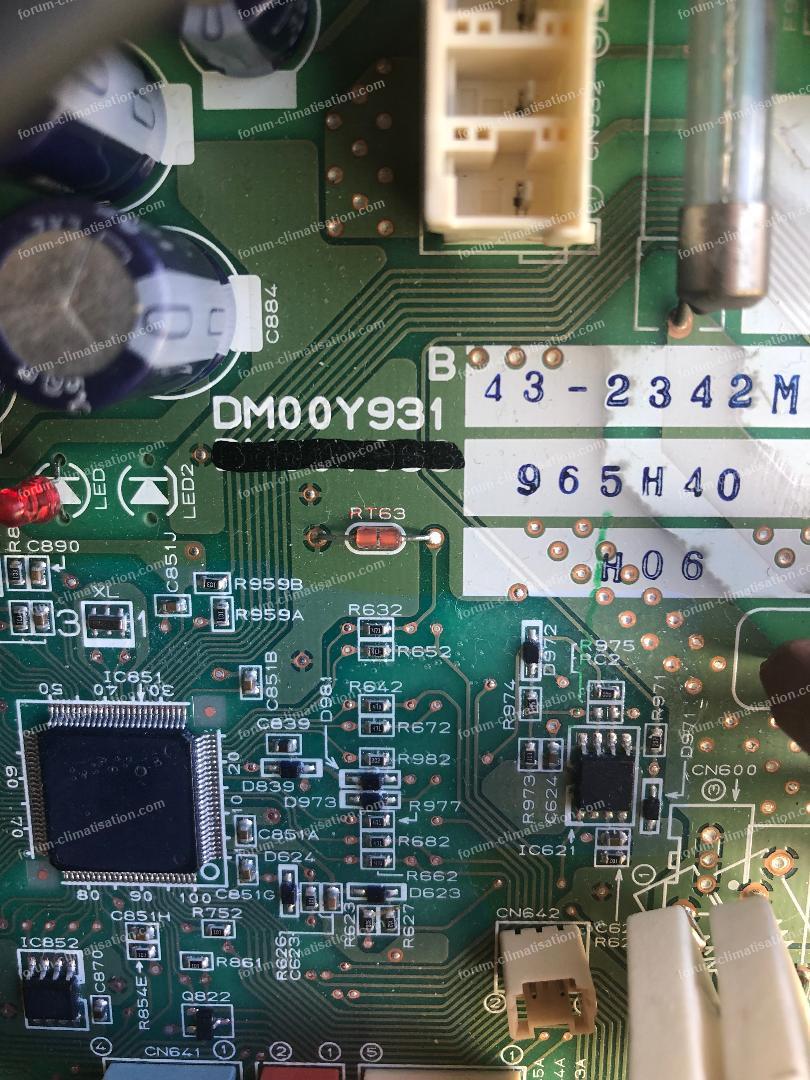

Voici les photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
25 avril 2021 à 17:53
Réponse 15 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
La première lumière dans la carte électronique près de votre index sépare le pin 7 du pin 6.
La deuxième lumière dans la carte électronique sépare le pin 3 du pin 2.
C'est sur ces 4 pins qu'il faut faire les mesures du post 11.
Cordialement, JIMA
La deuxième lumière dans la carte électronique sépare le pin 3 du pin 2.
C'est sur ces 4 pins qu'il faut faire les mesures du post 11.
Cordialement, JIMA
25 avril 2021 à 19:23
Réponse 16 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
Pourriez vous me fournir le schéma électronique de ma carte PC Board ?
Merci.
Cordialement.
Pourriez vous me fournir le schéma électronique de ma carte PC Board ?
Merci.
Cordialement.
29 avril 2021 à 11:07
Réponse 17 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
Hélas le constructeur ne fournit pas de schéma de carte électronique, vous pouvez télécharger la notice OBH 629 Mitsubishi sur un moteur de recherche internet.
Vous pouvez diagnostiquer votre panne vous même avec l'aide d'un multimètre et sans aucune connaissance en électronique
Cordialement, JIMA
Hélas le constructeur ne fournit pas de schéma de carte électronique, vous pouvez télécharger la notice OBH 629 Mitsubishi sur un moteur de recherche internet.
Vous pouvez diagnostiquer votre panne vous même avec l'aide d'un multimètre et sans aucune connaissance en électronique
Cordialement, JIMA
30 avril 2021 à 14:07
Réponse 18 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
Pour faire les tests, est-ce que je dois rebrancher la carte dans le groupe ?
Cordialement.
Pour faire les tests, est-ce que je dois rebrancher la carte dans le groupe ?
Cordialement.
04 mai 2021 à 09:24
Réponse 19 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
Faut-il rebrancher la carte dans le groupe extérieur pour faire les tests ?
Cordialement.
Faut-il rebrancher la carte dans le groupe extérieur pour faire les tests ?
Cordialement.
04 mai 2021 à 11:58
Réponse 20 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Non, les mesures demandées se font sur table.
Cordialement, JIMA
Non, les mesures demandées se font sur table.
Cordialement, JIMA
04 mai 2021 à 13:20
Réponse 21 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
Merci pour ces infos.
Dans quelle position dois-je mettre le multimètre ?
Pour chaque test, qu'est-ce que je suis censé trouver comme valeur ?
Merci.
Merci pour ces infos.
Dans quelle position dois-je mettre le multimètre ?
Pour chaque test, qu'est-ce que je suis censé trouver comme valeur ?
Merci.
07 mai 2021 à 16:53
Réponse 22 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
pin2 CR pin 3 CN 0.473
pin 2 CN pin3 CR 0
pin 6 CR pin 7 CN 0
pin 6 CN pin7 CR 0.489
CN = cordon noir
CR = cordon rouge
Que dois-je tester d'autres ?
Merci.
Cordialement.
pin2 CR pin 3 CN 0.473
pin 2 CN pin3 CR 0
pin 6 CR pin 7 CN 0
pin 6 CN pin7 CR 0.489
CN = cordon noir
CR = cordon rouge
Que dois-je tester d'autres ?
Merci.
Cordialement.
08 mai 2021 à 17:23
Réponse 23 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Vous avez mesuré 0 (zéro) ou 0L (overload ou dépassement).
Mettez votre multimètre en calibre 'diode' et en reliant CR (+) et CN (-) les deux cordons vous lisez ?
Puis en séparant les cordons vous lisez ?
On doit chercher un court-circuit dans une boucle où il n'y a pas de fusible.
Apparemment IC802 est en bon état.
Contrôle de IC700 : multimètre en mode diode.
Je dois vous quitter à ce soir.
Cordialement, JIMA
Vous avez mesuré 0 (zéro) ou 0L (overload ou dépassement).
Mettez votre multimètre en calibre 'diode' et en reliant CR (+) et CN (-) les deux cordons vous lisez ?
Puis en séparant les cordons vous lisez ?
On doit chercher un court-circuit dans une boucle où il n'y a pas de fusible.
Apparemment IC802 est en bon état.
Contrôle de IC700 : multimètre en mode diode.
Je dois vous quitter à ce soir.
Cordialement, JIMA
09 mai 2021 à 11:52
Réponse 24 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
La deuxième boucle qui n'a de fusible est celle qui alimente le compresseur.
Multimètre en calibre diode :
Mettre le cordon CN sur le pin P de IC700 puis le cordon CR successivement sur les 3 pins du connecteur CN61
Cela donne :
P - et 1 + de CN61 = ?
P - de IC700 et 2 de CN61 = ?
P - de IC700 et 3 de CN61 = ?
Puis vous refaites ces 3 mesures en inversant les cordons = 3 nouvelles mesures.
Et encore une série de 6 mesures entre le pin N de IC700 et les 3 pins de CN61.
C'est toujours dans vos moyens ?
Cordialement, JIMA
Multimètre en calibre diode :
Mettre le cordon CN sur le pin P de IC700 puis le cordon CR successivement sur les 3 pins du connecteur CN61
Cela donne :
P - et 1 + de CN61 = ?
P - de IC700 et 2 de CN61 = ?
P - de IC700 et 3 de CN61 = ?
Puis vous refaites ces 3 mesures en inversant les cordons = 3 nouvelles mesures.
Et encore une série de 6 mesures entre le pin N de IC700 et les 3 pins de CN61.
C'est toujours dans vos moyens ?
Cordialement, JIMA
09 mai 2021 à 19:21
Réponse 25 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Dans votre image de la réponse 14, vous pouvez remplacer le pin P par le pin marqué + du circuit intégré situé en dessous de IC832 et près de votre doigt.
Et le pin N de IC700 par le pin marqué - (moins) de DB61.
Cordialement, JIMA
Et le pin N de IC700 par le pin marqué - (moins) de DB61.
Cordialement, JIMA
09 mai 2021 à 19:34
Réponse 26 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Sur la carte il n y a aucun connecteur CN61 mais 3 broches blanc rouge et noir.
3 cosses : RED LDW, WHT LDV et BLK LDU
CN=P(IC700) + RED LDW = 0.439
En inversant j ai 0
CN=P(IC700) + WHT LDV = 0.439
En inversant j ai 0
CN=P(IC700) + BLK LDU = 0.439
En inversant j ai 0
P est le numéro 24
CN=N(IC700) + RED LDW = 0
En inversant j ai 0.436
CN=N(IC700) + WHT LDV = 0
En inversant j ai 0.436
CN=P(IC700) + BLK LDU = 0
En inversant j ai 0.436
N est le numéro 20
En utilisant le même principe et les mêmes pins nous avons testé IC932 situé entre IC700 et le pont de diode à coté de IC820 et nous obtenons les mêmes résultats.
Cordialement.
Sur la carte il n y a aucun connecteur CN61 mais 3 broches blanc rouge et noir.
3 cosses : RED LDW, WHT LDV et BLK LDU
CN=P(IC700) + RED LDW = 0.439
En inversant j ai 0
CN=P(IC700) + WHT LDV = 0.439
En inversant j ai 0
CN=P(IC700) + BLK LDU = 0.439
En inversant j ai 0
P est le numéro 24
CN=N(IC700) + RED LDW = 0
En inversant j ai 0.436
CN=N(IC700) + WHT LDV = 0
En inversant j ai 0.436
CN=P(IC700) + BLK LDU = 0
En inversant j ai 0.436
N est le numéro 20
En utilisant le même principe et les mêmes pins nous avons testé IC932 situé entre IC700 et le pont de diode à coté de IC820 et nous obtenons les mêmes résultats.
Cordialement.
30 mai 2021 à 19:52
Réponse 27 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour Adel,
Le connecteur CN61 est le connecteur qui se trouve à l'extrémité des 3 fils (rouge, blanc et noir).
Vos mesures sont encourageantes puisque les éléments de puissance sont normaux.
En relisant votre question, une panne de la thermistance de refoulement du compresseur semble de prime abord évidente : elle se trouve raccordée sur les pins 3 et 4 du connecteur CN641.
En contrôlant sa valeur avec le multimètre en k Ohms, vous devez avoir une valeur de environ 250 k Ohms à 25 °C.
Il faut chercher votre panne dans cette zone.
Cordialement, JIMA
Le connecteur CN61 est le connecteur qui se trouve à l'extrémité des 3 fils (rouge, blanc et noir).
Vos mesures sont encourageantes puisque les éléments de puissance sont normaux.
En relisant votre question, une panne de la thermistance de refoulement du compresseur semble de prime abord évidente : elle se trouve raccordée sur les pins 3 et 4 du connecteur CN641.
En contrôlant sa valeur avec le multimètre en k Ohms, vous devez avoir une valeur de environ 250 k Ohms à 25 °C.
Il faut chercher votre panne dans cette zone.
Cordialement, JIMA
01 juin 2021 à 12:07
Réponse 28 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
La mesure donne 212 k Ohms à 20°C.
Cordialement.
La mesure donne 212 k Ohms à 20°C.
Cordialement.
25 juillet 2021 à 19:29
Réponse 29 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour Adel,
La valeur de 212 kohms correspond à une température de environ 32°C, la thermistance est à remplacer.
Mais avant vous devez contrôler la deuxième résistance du pont diviseur de tension.
Mesurez la résistance entre la polarité + du condensateur C888 et le pin 3 du bornier CN641 puis la résistance entre le pin4 du bornier CN641 et la polarité - du condensateur C888.
Ces mesures se font sur la face arrière de la carte électronique.
Pouvez-vous faire une photo recto/verso de la zone entre le bornier CN641 et le processeur, il se peut qu'il y ait un condensateur de filtrage et qu'il soit en court-circuit.
Cordialement, JIMA
La valeur de 212 kohms correspond à une température de environ 32°C, la thermistance est à remplacer.
Mais avant vous devez contrôler la deuxième résistance du pont diviseur de tension.
Mesurez la résistance entre la polarité + du condensateur C888 et le pin 3 du bornier CN641 puis la résistance entre le pin4 du bornier CN641 et la polarité - du condensateur C888.
Ces mesures se font sur la face arrière de la carte électronique.
Pouvez-vous faire une photo recto/verso de la zone entre le bornier CN641 et le processeur, il se peut qu'il y ait un condensateur de filtrage et qu'il soit en court-circuit.
Cordialement, JIMA
27 juillet 2021 à 21:13
Réponse 30 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Ci-joint les photos demandées.
Merci.
Cordialement.
Pour agrandir les images, cliquez dessus.
Ci-joint les photos demandées.
Merci.
Cordialement.
Pour agrandir les images, cliquez dessus.
28 juillet 2021 à 18:04
Réponse 31 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
Faites les mesures en position ohmmètre demandées à la réponse 29 . La première mesure doit donner 0,1 ohm
A partir du pin 24 de IC851 (processeur) vous avez une résistance R?52 , il faut la mesurer et nous donner les chiffres marqués dessus.
Sur la soudure traversante à droite de cette résistance vous avez une autre résistance en parallèle avec un condensateur sur la face arrière, mesurez la nouvelle résistance et donnez nous les chiffres marqués dessus.
Cordialement, JIMA
Faites les mesures en position ohmmètre demandées à la réponse 29 . La première mesure doit donner 0,1 ohm
A partir du pin 24 de IC851 (processeur) vous avez une résistance R?52 , il faut la mesurer et nous donner les chiffres marqués dessus.
Sur la soudure traversante à droite de cette résistance vous avez une autre résistance en parallèle avec un condensateur sur la face arrière, mesurez la nouvelle résistance et donnez nous les chiffres marqués dessus.
Cordialement, JIMA
29 juillet 2021 à 18:59
Réponse 32 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
pin+C888 pin3 CN641 = 0.1 ohm
pin-C888 pin4 CN641 = 13.05 Kohm
R652 connecté à la pin 19 du IC851 (voir photo 1 à suivre)
marqué dessus = 471
valeur mesurée = 467 Ohm
résistance en parallèle nommée R651 (voir photo 2 à suivre)
marqué dessus = 133
valeur mesurée = 13.04 Kohm
Cordialement.
pin+C888 pin3 CN641 = 0.1 ohm
pin-C888 pin4 CN641 = 13.05 Kohm
R652 connecté à la pin 19 du IC851 (voir photo 1 à suivre)
marqué dessus = 471
valeur mesurée = 467 Ohm
résistance en parallèle nommée R651 (voir photo 2 à suivre)
marqué dessus = 133
valeur mesurée = 13.04 Kohm
Cordialement.
07 août 2021 à 16:12
Réponse 33 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Photos 1 et 2.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
07 août 2021 à 16:30
Réponse 34 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Le pont diviseur de tension est normal, il faudra changer seulement la thermistance de refoulement.
Cordialement, JIMA
Le pont diviseur de tension est normal, il faudra changer seulement la thermistance de refoulement.
Cordialement, JIMA
07 août 2021 à 22:04
Réponse 35 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Merci pour ce retour.
J'ai 2 références :
E22 J61 309 ambiante température thermistor RT65
ou bien
E22 F28 308 thermistor set RT61, RT62, RT68
Laquelle est la bonne ?
Cordialement.
P. S. Voir photos à suivre.
Merci pour ce retour.
J'ai 2 références :
E22 J61 309 ambiante température thermistor RT65
ou bien
E22 F28 308 thermistor set RT61, RT62, RT68
Laquelle est la bonne ?
Cordialement.
P. S. Voir photos à suivre.
09 août 2021 à 10:18
Réponse 36 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Si la référence de votre UE est MUZ- EF50VE la référence de sondes à commander est :
E12 G16 308
Notice Mitsubishi OBB590B
Cordialement, JIMA
Si la référence de votre UE est MUZ- EF50VE la référence de sondes à commander est :
E12 G16 308
Notice Mitsubishi OBB590B
Cordialement, JIMA
09 août 2021 à 13:46
Réponse 37 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Est-ce que le prix est raisonnable : 76 Euros environ.
Mitsubishi Electric E22G16308 thermistor R61/62
Merci de votre réponse.
Cordialement.
Est-ce que le prix est raisonnable : 76 Euros environ.
Mitsubishi Electric E22G16308 thermistor R61/62
Merci de votre réponse.
Cordialement.
10 août 2021 à 12:46
Réponse 38 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Je n'ai pas une autre proposition de prix.
Cordialement, JIMA
Je n'ai pas une autre proposition de prix.
Cordialement, JIMA
10 août 2021 à 20:38
Réponse 39 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour,
J'ai changé la thermistance.
En mode chaud, il ne passe rien, pas de souffle. Le compresseur ne démarre pas ni le ventilateur.
Le voyant de gauche clignote sans arrêt et le voyant de droite est éteint sur le split intérieur.
En mode clim, le souffle est tiède et au bout d'un moment, le split intérieur se met erreur comme en mode chaud.
Dans les 2 cas, le compresseur et le ventilateur ne démarrent jamais.
Merci d'avance pour votre aide.
Cordialement.
J'ai changé la thermistance.
En mode chaud, il ne passe rien, pas de souffle. Le compresseur ne démarre pas ni le ventilateur.
Le voyant de gauche clignote sans arrêt et le voyant de droite est éteint sur le split intérieur.
En mode clim, le souffle est tiède et au bout d'un moment, le split intérieur se met erreur comme en mode chaud.
Dans les 2 cas, le compresseur et le ventilateur ne démarrent jamais.
Merci d'avance pour votre aide.
Cordialement.
14 août 2021 à 18:48
Réponse 40 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour Adel.
Pour le remplacement de la thermistance, c'est dommage mais ce sont les indications données par le code d'erreurs.
En tout cas, la thermistance avait une dérive.
Coupez l'alimentation électrique de la clim UE et UI pendant 3 minutes puis remettez sous tension en mode froid.
Multimètre en calibre AC mettez le CN (cordon noir) sur le bornier d'arrivée (fil bleu) et le CR (cordon rouge) sur la deuxième soudure ou borne du pont redresseur DB61 à partir du bord de la carte électronique, vous mesurez ?
Puis sur la 3ème patte de DB61 à partir du bord de nouveau.
Toujours sous tension et multimètre en tension continue DC
Mesurez CN sur soudure circuit imprimé marqué PANGND et CR sur soudure circuit imprimé marqué PAM15V .
Mesurez CN sur soudure circuit imprimé marqué GND et CR sur soudures circuit imprimé marqués 12V et 5V
Mesurez CN sur soudure circuit imprimé marqué GND et CR sur soudure circuit imprimé marqué LEV12V
La led sur le circuit électronique s'allume-t-elle ?
Cordialement, JIMA
Pour le remplacement de la thermistance, c'est dommage mais ce sont les indications données par le code d'erreurs.
En tout cas, la thermistance avait une dérive.
Coupez l'alimentation électrique de la clim UE et UI pendant 3 minutes puis remettez sous tension en mode froid.
Multimètre en calibre AC mettez le CN (cordon noir) sur le bornier d'arrivée (fil bleu) et le CR (cordon rouge) sur la deuxième soudure ou borne du pont redresseur DB61 à partir du bord de la carte électronique, vous mesurez ?
Puis sur la 3ème patte de DB61 à partir du bord de nouveau.
Toujours sous tension et multimètre en tension continue DC
Mesurez CN sur soudure circuit imprimé marqué PANGND et CR sur soudure circuit imprimé marqué PAM15V .
Mesurez CN sur soudure circuit imprimé marqué GND et CR sur soudures circuit imprimé marqués 12V et 5V
Mesurez CN sur soudure circuit imprimé marqué GND et CR sur soudure circuit imprimé marqué LEV12V
La led sur le circuit électronique s'allume-t-elle ?
Cordialement, JIMA
23 août 2021 à 12:13
Réponse 41 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Sérieux cela fait 5 mois que vous galérez alors que vous auriez changé la carte vous auriez passé un été au confort tranquille.
J'espère que vous allez y arriver.
Cordialement.
maclimatisation.com
Sérieux cela fait 5 mois que vous galérez alors que vous auriez changé la carte vous auriez passé un été au confort tranquille.
J'espère que vous allez y arriver.
Cordialement.
maclimatisation.com
23 août 2021 à 18:07
Réponse 42 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Pouvez-vous me dire si le câblage électrique de mon split intérieur est correct ?
Faut-il connecter le L ?
Merci.
P. S. : Je joins document et photo.
Pour agrandir les images, cliquez dessus.
Pouvez-vous me dire si le câblage électrique de mon split intérieur est correct ?
Faut-il connecter le L ?
Merci.
P. S. : Je joins document et photo.
Pour agrandir les images, cliquez dessus.
29 septembre 2021 à 09:59
Réponse 43 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour Adel,
Je ne suis pas Devin.
Il faut fournir la photo du raccordement de l'UE également.
Cordialement, JIMA
Je ne suis pas Devin.
Il faut fournir la photo du raccordement de l'UE également.
Cordialement, JIMA
29 septembre 2021 à 11:22
Réponse 44 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour Adel,
A priori non vos branchements ne sont pas bons.
En effet vous n'avez qu'un câble 5G alors qu'il vous faut deux câbles un 4G1.5 pour la liaison unité intérieure unité extérieure à savoir S1 S2 S3 terre, et un cale 3G2.5 pour la phase L neutre N et terre.
D'ailleurs si vous regardez votre fiche technique c'est clairement mentionné.
Cordialement
Maclimatisation.com
A priori non vos branchements ne sont pas bons.
En effet vous n'avez qu'un câble 5G alors qu'il vous faut deux câbles un 4G1.5 pour la liaison unité intérieure unité extérieure à savoir S1 S2 S3 terre, et un cale 3G2.5 pour la phase L neutre N et terre.
D'ailleurs si vous regardez votre fiche technique c'est clairement mentionné.
Cordialement
Maclimatisation.com
29 septembre 2021 à 17:13
Réponse 45 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour Adel.
Le schéma de branchement que vous avez fourni n'est pas bon pour votre modèle.
Dans votre schéma, l'UI (unité intérieure) pilote l'alimentation de l'UE(unité extérieure).
Pour votre clim, c'est l'UE qui pilote l'alimentation de l'UI.
Dans l'UI vous devez avoir de raccordé :
S1 = phase venant de l'UE
S2 = neutre venant de l'UE
S3 = fil de communication entre les appareils.
V/J vert/jaune = terre des deux appareils.
Cordialement, JIMA
Le schéma de branchement que vous avez fourni n'est pas bon pour votre modèle.
Dans votre schéma, l'UI (unité intérieure) pilote l'alimentation de l'UE(unité extérieure).
Pour votre clim, c'est l'UE qui pilote l'alimentation de l'UI.
Dans l'UI vous devez avoir de raccordé :
S1 = phase venant de l'UE
S2 = neutre venant de l'UE
S3 = fil de communication entre les appareils.
V/J vert/jaune = terre des deux appareils.
Cordialement, JIMA
30 septembre 2021 à 16:45
Réponse 46 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
D'autre part.
Avez-vous fait les mesures de la réponse 40 ?
Cordialement, JIMA
Avez-vous fait les mesures de la réponse 40 ?
Cordialement, JIMA
30 septembre 2021 à 16:49
Réponse 47 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Attention le branchement donné par JIMA est faux.
Regardez bien le schéma (TB du haut et du bas) que vous avez mis vous constaterez que le S1 S2 S3 de l'unité intérieure doivent être reliés aux mêmes bornes sur l'unité extérieure. Sur ce modèle c'est l'unité intérieure qui alimente l'unité extérieure donc phase et neutre sur L et N (fil rouge et bleu TB haut)
En aucun cas ne brancher l'alimentation 230V sur ce modèle à l'unité extérieure.
Pour info je suis spécialiste Mitsubishi Electric, home partenaire, et agréé ecodan.
Dans le branchement de JIMA vous allez grillé votre carte électronique.
Cordialement.
maclimatisation.com
Attention le branchement donné par JIMA est faux.
Regardez bien le schéma (TB du haut et du bas) que vous avez mis vous constaterez que le S1 S2 S3 de l'unité intérieure doivent être reliés aux mêmes bornes sur l'unité extérieure. Sur ce modèle c'est l'unité intérieure qui alimente l'unité extérieure donc phase et neutre sur L et N (fil rouge et bleu TB haut)
En aucun cas ne brancher l'alimentation 230V sur ce modèle à l'unité extérieure.
Pour info je suis spécialiste Mitsubishi Electric, home partenaire, et agréé ecodan.
Dans le branchement de JIMA vous allez grillé votre carte électronique.
Cordialement.
maclimatisation.com
30 septembre 2021 à 16:56
Réponse 48 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo.com
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe de Bricovideo.com
30 septembre 2021 à 17:13
Réponse 49 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonsoir AAC,
Veuillez trouver ci-joint le document concernant le raccordement de la PAC de Adel.
Cordialement, JIMA
Pour agrandir l'image, cliquez dessus.
Veuillez trouver ci-joint le document concernant le raccordement de la PAC de Adel.
Cordialement, JIMA
Pour agrandir l'image, cliquez dessus.
30 septembre 2021 à 21:50
Réponse 50 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour JIMA,
Adel a mis en ligne le schéma d'un MSZ-HJ60VA.
Pour le modèle MSZ-EF50 il faut brancher S1 S2 S3 reliant unité intérieure et extérieure, puis phase et neutre sur L et N de l'unité extérieure. Mais la photo du boitier de branchement de l'unité intérieure nous dit que ce n'est pas ce modèle mais bien un modèle MSZ-HJ..
Cordialement.
maclimatisation.com
Adel a mis en ligne le schéma d'un MSZ-HJ60VA.
Pour le modèle MSZ-EF50 il faut brancher S1 S2 S3 reliant unité intérieure et extérieure, puis phase et neutre sur L et N de l'unité extérieure. Mais la photo du boitier de branchement de l'unité intérieure nous dit que ce n'est pas ce modèle mais bien un modèle MSZ-HJ..
Cordialement.
maclimatisation.com
01 octobre 2021 à 06:16
Réponse 51 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour.
Que se passe t-il si la distance entre le split et le groupe extérieur est inférieur à 3 mètres de liaisons frigorifiques ? environ 2.5 mètres.
Est-ce que ça peut expliquer la panne de mon compresseur ? après 8 ans d'utilisation.
Cordialement.
Que se passe t-il si la distance entre le split et le groupe extérieur est inférieur à 3 mètres de liaisons frigorifiques ? environ 2.5 mètres.
Est-ce que ça peut expliquer la panne de mon compresseur ? après 8 ans d'utilisation.
Cordialement.
22 octobre 2021 à 14:43
Réponse 52 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
infos complémentaires charge 1.45 kg
22 octobre 2021 à 15:08
Réponse 53 du forum dépannage climatisation
Panne clim Mitsubishi MUZ-EF50VE E1
Bonjour Adel77,
Si les préconisations du constructeur sont de 3ML il se peut effectivement que suite à un manque de longueur de tuyauterie vous ayez eût ce que l'on appelle un coup de liquide au compresseur le mettant HS.
Cordialement.
maclimatisation.com
Si les préconisations du constructeur sont de 3ML il se peut effectivement que suite à un manque de longueur de tuyauterie vous ayez eût ce que l'on appelle un coup de liquide au compresseur le mettant HS.
Cordialement.
maclimatisation.com
22 octobre 2021 à 16:42
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Panne climatiseur Mitsubishi MUZ-SF25VE
- N°6093 : Bonjour. J'ai un climatiseur Mitsubishi. Une unité intérieure MSZ-SF25VE de type Mural Une unité extérieure MUZ-SF25VE de technologie Inverter. Le voyant vert de l'unité intérieure clignote mais l'unité extérieure ne...
- 2. Panne chauffage clim Mitsubishi MUZ GE50VA E1
- N°4359 : Bonsoir. Je viens vous solliciter pour mon problème de chauffage qui ne fonctionne plus. Climatisation Mitsubishi électrique MUZ GE50VA E1 En effet le matin je me suis aperçu que le compteur électrique avait sauté. Donc...
- 3. Ventilateur extérieur ne tourne plus clim Mitsubishi MUZ-FH35VHEZ
- N°7043 : Bonjour. J'ai recherché dans le forum et pas vu la solution. Donc le ventilateur extérieur ne tourne plus ni en chauffage ni en froid. C'est arrivé sans rien faire, un matin ça ne tournait plus. J'ai tout éteint,...
- 4. Panne carte électronique climatiseur Mitsubishi
- N°4709 : Bonjour à tous. En rentrant de vacances il faisait un peu froid et, malheureusement, le climatiseur ne démarre pas. Mon épouse me dit que c'est déjà arrivé 2 ou 3 fois, elle l'a arrêté, puis redémarré et OK. Il s'agit...
- 5. Panne clim Mitsubishi MSZ-FH35VE et MUZ-FH35VEHZ
- N°7653 : Bonjour à tous. Je viens solliciter votre aide pour un problème sur ma Clim Air/Air Mitsubishi, il va de soi que j'ai parcouru ce forum avant de poster mais sans aboutir. :sad: Mon matériel : Split : MSZ-FH35VE UE:...
- 6. Panne MSZ-FH35VE + MUZ-FH35VEHZ Mitsubishi
- N°9368 : Bonjour à tous. Après longue coupure et remise du courant (pour reset de la carte PC), je démarre ma pompe à chaleur avec la télécommande. Le ventilateur de l'UE se met en route au bout de 3 minutes, suivi du compresseur....
- 7. Panne groupe extérieur Mitsubishi MUZ-GE35VA
- N°8318 : Bonsoir. J'ai ma clim réversible qui est en panne. Le groupe extérieur est HS avec la led qui clignote 10 fois. Donc soit un problème de ventilateur ou de carte inverter pc board. J'ai besoin d'aide pour essayer de réparer...
- 8. Dégivrage bruyant Unité Intérieure Mitsubishi Split MSZ-FD50VA E1
- N°2632 : Bonjour, J'ai une clim inverter Mitsubishi (Split : MSZ-FD50VA E1 - Ext : MUZ-FD50VABH-E1) 6kW en chaud et 5kW en froid. Elle fonctionne depuis 3 ans. Depuis toujours je trouve un peu bruyant la séquence de dégivrage (je...
- 9. Retour d'expérience performance clim réversible Mitsubishi hyper-heating
- N°1948 : Bonjour, J'ai fait installer en février un climatiseur réversible Mitsubishi MUZ-FH35VEHZ. C'est un mono-split hyper-heating. En ingénieur curieux, j'ai posé des sondes de température un peu partout et un compteur...
- 10. Aide diagnostic panne Mitsubishi MXZ 3A54VA
- N°5219 : Bonjour, Il y a un peu plus d'un mois maintenant le groupe extérieur est tombé en panne. La carte PC "Outdoor électronique contrôle P.C. board" était complètement HS (microcontrôleur grillé avec d'autres composants). Le...
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
