Question Dépannage Climatisation : Problème démarrage première mise sous tension clim réversible
Bonjour à tous.
Je me présente : Benjamin 33 ans ferronnier d'art, actuellement chaudronnier soudeur et SP volontaire le weekend.
Ayant rénové de A à Z ma maison, je touche un peu à tous les corps de métier mais il se trouve que là j'ai un bug au niveau du fonctionnement d'une clim réversible à installer soi-même. Et puis c'est la première fois que je touche aux clim.
J'ai donc installé la clim réversible de ma mère, qu'elle avait achetée il y a 8 ans environ, de marque KESCO et cela sans notice car elle l'a égarée.
Bref à l'aide de tuto sur le net pour l'installation j'ai installé l'unité intérieure et extérieure, connecté les tuyaux en cuivre, ouvert les vannes pour le remplissage en liquide frigorifique, puis j'ai tout branché électriquement avant de tout mettre sous tension.
J'ai ramené un câble 3G2.5 connecté à un disjoncteur 20 A pour l'alimentation. J'ai branché le câble d'alim de l'unité intérieure à celui-ci.
J'ai branché un câble d'alimentation entre l'unité extérieure et celui-ci également. Et enfin j'ai branché le câble électrique de communication (5 conducteurs) entre l'unité intérieure et extérieure.
MISE SOUS TENSION :
- Lorsque la phase de l'alimentation de l’unité extérieure est connectée sur le bornier du compresseur en position 2, seul le moteur frigorifique tourne. Le gros tuyau en cuivre refroidi, mais l'hélice ne tourne pas.
- Lorsque la phase de l'alimentation de l’unité extérieure est connectée sur le bornier du compresseur en position 3, seule l'hélice tourne mais pas le moteur frigorifique.
- Dans les deux cas l'unité intérieure est alimentée. Elle s'ouvre et se referme, et des voyants vert et rouge, associés respectivement sur le symbole RUN et SLEEP clignotent en même temps toutes les seconde environ. Cela clignote tout le temps jusqu'à ce que cela s’arrête au bout de 5/10 min.
Lorsque je rappuie sur la télécommande cela refait la même chose sauf que là le capot ne s'ouvre et ne se ferme pas comme lorsque je mets sous tension le disjoncteur 20 A.
P. S. : est-il normal que lorsque je mets sous tension l'unité extérieure (compresseur) se mette tout seul en marche sans l'autorisation de l'unité intérieure par la télécommande ? Cela voudrait dire qu'une fois le disjoncteur enclenché, le compresseur tournera tout le temps.
Voilà au final, j'ai plusieurs problème comme je viens d'expliquer dans ma partie MISE SOUS TENSION et du coup quoi qu'il arrive, l'unité intérieure ne souffle pas. Cela clignote et finit toujours par s’arrêter.
J'espère avoir été assez clair dans mes explications et j’attends de vous une aide pour faire profiter à ma mère de sa clim avec ces grosses chaleurs.
Merci pour votre attention.
Pour agrandir les images, cliquez dessus.








Je me présente : Benjamin 33 ans ferronnier d'art, actuellement chaudronnier soudeur et SP volontaire le weekend.
Ayant rénové de A à Z ma maison, je touche un peu à tous les corps de métier mais il se trouve que là j'ai un bug au niveau du fonctionnement d'une clim réversible à installer soi-même. Et puis c'est la première fois que je touche aux clim.
J'ai donc installé la clim réversible de ma mère, qu'elle avait achetée il y a 8 ans environ, de marque KESCO et cela sans notice car elle l'a égarée.

Bref à l'aide de tuto sur le net pour l'installation j'ai installé l'unité intérieure et extérieure, connecté les tuyaux en cuivre, ouvert les vannes pour le remplissage en liquide frigorifique, puis j'ai tout branché électriquement avant de tout mettre sous tension.
J'ai ramené un câble 3G2.5 connecté à un disjoncteur 20 A pour l'alimentation. J'ai branché le câble d'alim de l'unité intérieure à celui-ci.
J'ai branché un câble d'alimentation entre l'unité extérieure et celui-ci également. Et enfin j'ai branché le câble électrique de communication (5 conducteurs) entre l'unité intérieure et extérieure.
MISE SOUS TENSION :
- Lorsque la phase de l'alimentation de l’unité extérieure est connectée sur le bornier du compresseur en position 2, seul le moteur frigorifique tourne. Le gros tuyau en cuivre refroidi, mais l'hélice ne tourne pas.
- Lorsque la phase de l'alimentation de l’unité extérieure est connectée sur le bornier du compresseur en position 3, seule l'hélice tourne mais pas le moteur frigorifique.
- Dans les deux cas l'unité intérieure est alimentée. Elle s'ouvre et se referme, et des voyants vert et rouge, associés respectivement sur le symbole RUN et SLEEP clignotent en même temps toutes les seconde environ. Cela clignote tout le temps jusqu'à ce que cela s’arrête au bout de 5/10 min.
Lorsque je rappuie sur la télécommande cela refait la même chose sauf que là le capot ne s'ouvre et ne se ferme pas comme lorsque je mets sous tension le disjoncteur 20 A.
P. S. : est-il normal que lorsque je mets sous tension l'unité extérieure (compresseur) se mette tout seul en marche sans l'autorisation de l'unité intérieure par la télécommande ? Cela voudrait dire qu'une fois le disjoncteur enclenché, le compresseur tournera tout le temps.
Voilà au final, j'ai plusieurs problème comme je viens d'expliquer dans ma partie MISE SOUS TENSION et du coup quoi qu'il arrive, l'unité intérieure ne souffle pas. Cela clignote et finit toujours par s’arrêter.
J'espère avoir été assez clair dans mes explications et j’attends de vous une aide pour faire profiter à ma mère de sa clim avec ces grosses chaleurs.
Merci pour votre attention.
Pour agrandir les images, cliquez dessus.








29 juin 2019 à 07:43
Réponse 1 d'un contributeur du forum-climatisation
Problème démarrage première mise sous tension clim réversible
Bonjour.
Mon pauv' meussieu, sur ce genre de clim, on fait arriver le secteur sur l'unité intérieure, et c'est elle qui dispatche la sauce sur le ventilo, le compresseur et la vanne 4 voies... par les fils N/2/3/4.
Ouvrez votre UI complètement, vous devez avoir un autre bornier resté libre sur lequel vous devez amener phase, neutre et terre. Peut-être que le bornier sur lequel vous avez connecté vos fils a 2 couches de connectique.
Bizarre aussi vos R1/R2. Si la sonde doit renseigner l'UI sur une température, il faut aussi la connecter à l'UI.
Cordialement, Dom.
Mon pauv' meussieu, sur ce genre de clim, on fait arriver le secteur sur l'unité intérieure, et c'est elle qui dispatche la sauce sur le ventilo, le compresseur et la vanne 4 voies... par les fils N/2/3/4.
Ouvrez votre UI complètement, vous devez avoir un autre bornier resté libre sur lequel vous devez amener phase, neutre et terre. Peut-être que le bornier sur lequel vous avez connecté vos fils a 2 couches de connectique.
Bizarre aussi vos R1/R2. Si la sonde doit renseigner l'UI sur une température, il faut aussi la connecter à l'UI.
Cordialement, Dom.
29 juin 2019 à 09:11
Réponse 2 d'un contributeur du forum-climatisation
Problème démarrage première mise sous tension clim réversible
Bonjour Dom-Aom. Merci pour la rapidité votre réponse.
En fait, il se trouve que l'unité intérieure est déjà connectée sur le secteur comme vous pouvez voir sur la boite de dérivation que j'ai fixée sur le mur. C'est le câble souple blanc fixé sur l'unité intérieure.
Le problème, et je viens de le faire, c'est que si je ne branche pas l'unité externe sur le secteur, l'unité interne va certes s'allumer, clignoter comme j'ai dit dans mon post, et finir par s'éteindre sans que le moteur frigorifique ou l'hélice s’enclenchent.
Et oui je ne comprend pas le R1 et R2 mais comme je vous ai dit, sans manuel d'installation c'est difficile ^^.
En fait, il se trouve que l'unité intérieure est déjà connectée sur le secteur comme vous pouvez voir sur la boite de dérivation que j'ai fixée sur le mur. C'est le câble souple blanc fixé sur l'unité intérieure.
Le problème, et je viens de le faire, c'est que si je ne branche pas l'unité externe sur le secteur, l'unité interne va certes s'allumer, clignoter comme j'ai dit dans mon post, et finir par s'éteindre sans que le moteur frigorifique ou l'hélice s’enclenchent.
Et oui je ne comprend pas le R1 et R2 mais comme je vous ai dit, sans manuel d'installation c'est difficile ^^.
29 juin 2019 à 10:00
Réponse 3 d'un contributeur du forum-climatisation
Problème démarrage première mise sous tension clim réversible
J'ai bien vu la boîte de dérivation, mais sur la 3ème photo, bornier UI, on ne voit pas l'arrivée secteur, d'où ma compréhension pas totale. Si vous dé-fixez ce bornier (vis centrale?) cela ne vous donne pas accès à d'autres connexions?...
Je confirme que vous n'avez pas à amener le secteur sur l'UE. Il y a des relais dans l'UI, dont un gros pour le compresseur, qui vont mettre en marche les 3 éléments de l'UE. Maintenant si la sonde n'est pas connectée, il se peut que cela empêche le démarrage. Donc investiguez ce point...
Je confirme que vous n'avez pas à amener le secteur sur l'UE. Il y a des relais dans l'UI, dont un gros pour le compresseur, qui vont mettre en marche les 3 éléments de l'UE. Maintenant si la sonde n'est pas connectée, il se peut que cela empêche le démarrage. Donc investiguez ce point...
29 juin 2019 à 11:49
Réponse 4 d'un contributeur du forum-climatisation
Problème démarrage première mise sous tension clim réversible
Bonjour.
Erreur, il faut tirer au vide avant d'ouvrir les vannes de service gaz.
Erreur, il faut tirer au vide avant d'ouvrir les vannes de service gaz.
29 juin 2019 à 14:33
Réponse 5 d'un contributeur du forum-climatisation
Problème démarrage première mise sous tension clim réversible
Merci à tous pour vos réponses.
Dom-Aom vous avez vu juste. Le problème venait de la sonde température.
J'ai mis que sous tension le split et lui seul. J'ai pris un RG45, deux fils, et j'ai relié les deux sur le R1 et R2 du bornier compresseur.
Direct le split ne clignotait plus, il soufflait avec un voyant vert.
Je suis allé dehors voir le compresseur, j'ai pris le Métrix... mais pas de tension...
et 10 sec plus tard le compresseur s'est activé. ^^
Et depuis "LA VIE FUT" Fin de l'histoire MDR.
Dom-Aom vous avez vu juste. Le problème venait de la sonde température.
J'ai mis que sous tension le split et lui seul. J'ai pris un RG45, deux fils, et j'ai relié les deux sur le R1 et R2 du bornier compresseur.
Direct le split ne clignotait plus, il soufflait avec un voyant vert.
Je suis allé dehors voir le compresseur, j'ai pris le Métrix... mais pas de tension...


Et depuis "LA VIE FUT" Fin de l'histoire MDR.
30 juin 2019 à 12:01
Réponse 6 d'un contributeur du forum-climatisation
Problème démarrage première mise sous tension clim réversible
Image du jour BricoVidéo. Bonjour à toutes et à tous.
Information à cet emplacement du forum dépannage climatisation sera publiée l’image du jour.
À ce jour 72 470 internautes sont inscrits sur les forums de Bricovidéo
Pour agrandir l'image, cliquez dessus.

Canicule Paris 2019. Photo Patrice. Canon EOS 60D, objectif Canon 300mm.
Les images d'illustration proposées ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum climatisation.
Pour plus de photos rejoignez-moi sur Instagram : Photographies Patrice Faro
Information à cet emplacement du forum dépannage climatisation sera publiée l’image du jour.
À ce jour 72 470 internautes sont inscrits sur les forums de Bricovidéo
Pour agrandir l'image, cliquez dessus.

Canicule Paris 2019. Photo Patrice. Canon EOS 60D, objectif Canon 300mm.
Les images d'illustration proposées ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum climatisation.
Pour plus de photos rejoignez-moi sur Instagram : Photographies Patrice Faro
30 juin 2019 à 12:07
Réponse 7 d'un contributeur du forum-climatisation
Problème démarrage première mise sous tension clim réversible
Goude!
Du coup, au niveau de l'unité intérieure, il y avait bien un bornier R1-R2, qu'on ne voit pas sur la 3ème photo?
Du coup, au niveau de l'unité intérieure, il y avait bien un bornier R1-R2, qu'on ne voit pas sur la 3ème photo?
30 juin 2019 à 12:28
Réponse 8 d'un contributeur du forum-climatisation
Problème démarrage première mise sous tension clim réversible
Bonjour. Moi non plus je n'ai pas compris l'histoire du R1/R2.
30 juin 2019 à 18:32
Réponse 9 d'un contributeur du forum-climatisation
Invité

Problème démarrage première mise sous tension clim réversible
Invité

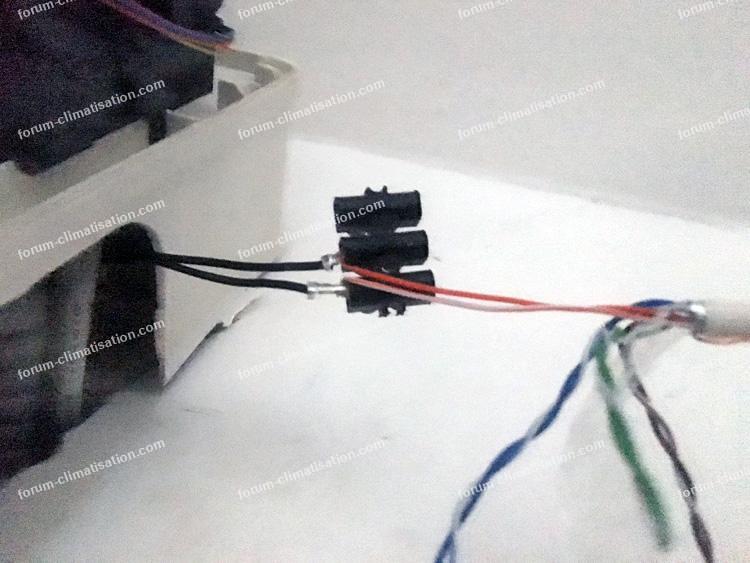

Il y avait un câble avec une connectique dessus.
J’ai pris un Rj45 et deux fils et le tour est joué !!
J’ai pris un Rj45 et deux fils et le tour est joué !!
