Bonjour.
Je sollicite votre aide car la foudre est tombée prés de chez moi, le champs électromagnétique induit à détruit un nombre important d’appareils : Box, ordinateur, écran, imprimante et ma climatisation Split Daikin ; bien sûr tout a disjoncté dans la maison.
Ma clim modèle FTXM35R5V1B interne RXM35R5V1B externe installée en 2023 fonctionnait parfaitement , elle n’était pas en fonctionnement au moment de l’orage.
Maintenant à la mise sous tension de l’ensemble → pas de voyant allumé + 2 Bip par seconde en continu
Mise ON avec le télécommande → voyant vert clignote 1 fois par seconde et 2 Bip par seconde en continu
Appui >5 s sur Cancel → Bip off et code erreur AU, puis plus rien !
Mesure des tensions sur le bornier secteur :
1 2 3 terre-masse
234 V 0,9 V 234 V Référence
Hors tension la résistance terre-masse châssis < 1 ohm.
Isolement terre → toutes les bornes > 5 Mohm.
Après examen des schémas de connexion disponible dans les boîtiers j’ai effectué quelque vérifications au multimètre. (Avec ces schémas je ne comprend même pas comment ce système peut démarrer!)
- Sur l’UI sur le module A2P (pcb power) d’après le schéma le secteur devrait être appliqué sur le redresseur VR1 → en sortie je mesure 0V (module HS ?)
- Sur l’UE sur le point de contrôle désigné par le document et atteignable le pont de diodes DB1 = 0V aucune tension.
Dans le module UE (pas facile de tester car dangereux, tensions élevée possible). J’ai trouvé seulement du 230 V sur le fusible FU1 qui est OK. J’ai l’impression que le module n’est pas alimenté puisque pas de tension sur le redresseur DB1 mais difficile d’interpréter avec les infos sur le synoptique.
Sans autres information ni schéma électrique il m’est difficile d’investiguer plus.
Je pense qu’il y a sûrement un ou des modules HS mais avant d’acheter au hasard les PCB (> 1000 €) je souhaitais consulter l’avis de spécialistes compétant qui aident sur ce site.
Y a t-il des éléments à déconnecter ou branchements à effectuer pour accéder à des mesures plus pertinentes ?
Merci de consacrer votre expérience, et un peu de votre temps pour m’aider dans cette galère !
Salutations.
Je sollicite votre aide car la foudre est tombée prés de chez moi, le champs électromagnétique induit à détruit un nombre important d’appareils : Box, ordinateur, écran, imprimante et ma climatisation Split Daikin ; bien sûr tout a disjoncté dans la maison.
Ma clim modèle FTXM35R5V1B interne RXM35R5V1B externe installée en 2023 fonctionnait parfaitement , elle n’était pas en fonctionnement au moment de l’orage.
Maintenant à la mise sous tension de l’ensemble → pas de voyant allumé + 2 Bip par seconde en continu
Mise ON avec le télécommande → voyant vert clignote 1 fois par seconde et 2 Bip par seconde en continu
Appui >5 s sur Cancel → Bip off et code erreur AU, puis plus rien !
Mesure des tensions sur le bornier secteur :
1 2 3 terre-masse
234 V 0,9 V 234 V Référence
Hors tension la résistance terre-masse châssis < 1 ohm.
Isolement terre → toutes les bornes > 5 Mohm.
Après examen des schémas de connexion disponible dans les boîtiers j’ai effectué quelque vérifications au multimètre. (Avec ces schémas je ne comprend même pas comment ce système peut démarrer!)
- Sur l’UI sur le module A2P (pcb power) d’après le schéma le secteur devrait être appliqué sur le redresseur VR1 → en sortie je mesure 0V (module HS ?)
- Sur l’UE sur le point de contrôle désigné par le document et atteignable le pont de diodes DB1 = 0V aucune tension.
Dans le module UE (pas facile de tester car dangereux, tensions élevée possible). J’ai trouvé seulement du 230 V sur le fusible FU1 qui est OK. J’ai l’impression que le module n’est pas alimenté puisque pas de tension sur le redresseur DB1 mais difficile d’interpréter avec les infos sur le synoptique.
Sans autres information ni schéma électrique il m’est difficile d’investiguer plus.
Je pense qu’il y a sûrement un ou des modules HS mais avant d’acheter au hasard les PCB (> 1000 €) je souhaitais consulter l’avis de spécialistes compétant qui aident sur ce site.
Y a t-il des éléments à déconnecter ou branchements à effectuer pour accéder à des mesures plus pertinentes ?
Merci de consacrer votre expérience, et un peu de votre temps pour m’aider dans cette galère !
Salutations.
30 janvier 2025 à 20:52
Réponse 1 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour, j'ai déjà rencontré plusieurs fois cette situation. En tant que station agréée, nous intervenons pour établir un devis complet pour votre assurance.
Je vous conseille de vous rapprocher d'elle et de vérifier les termes de votre contrat.
En général, le devis comprend le remplacement des cartes électroniques des unités intérieures et extérieures, du compresseur et du moteur ventilateur.
Nous sommes contraints de tout inclure dans le devis initial car nous ne pouvons pas revenir pour en établir un autre complémentaire.
Je vous conseille de vous rapprocher d'elle et de vérifier les termes de votre contrat.
En général, le devis comprend le remplacement des cartes électroniques des unités intérieures et extérieures, du compresseur et du moteur ventilateur.
Nous sommes contraints de tout inclure dans le devis initial car nous ne pouvons pas revenir pour en établir un autre complémentaire.
31 janvier 2025 à 11:04
Réponse 2 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour.
Eh oui, avec Daikin, c'est pas simple d'investiguer les pannes sans schéma détaillé...
UE : il est normal de ne rien avoir sur DB1 si les relais 10 et 20 n'ont pas collé. Pour qu'ils collent, il faut que l'alim à découpage PS fonctionne car c'est le microP qui va les activer, et il a besoin de 5V pour marcher. Donc voyez si le condo 400V en entrée de PS porte bien du 330VDC...
UI : avez-vous du 230VAC en entrée de V1R? Si rien, il y a peut-être une résistance série coupée suite à la surtension foudre.
Une photo des 2 cartes concernées UI/UE sera indispensable pour que je puisse vous aider plus.
Eh oui, avec Daikin, c'est pas simple d'investiguer les pannes sans schéma détaillé...
UE : il est normal de ne rien avoir sur DB1 si les relais 10 et 20 n'ont pas collé. Pour qu'ils collent, il faut que l'alim à découpage PS fonctionne car c'est le microP qui va les activer, et il a besoin de 5V pour marcher. Donc voyez si le condo 400V en entrée de PS porte bien du 330VDC...
UI : avez-vous du 230VAC en entrée de V1R? Si rien, il y a peut-être une résistance série coupée suite à la surtension foudre.
Une photo des 2 cartes concernées UI/UE sera indispensable pour que je puisse vous aider plus.
31 janvier 2025 à 12:13
Réponse 3 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour PL,
Je vous remercie pour les informations que vous m'avez fournies, cependant les remplacements que vous préconisez reviennent aussi cher qu'une climatisation neuve !
Bonjour Dom-Aom,
Je vous remercie pour votre réponse instructive.
Sur UE, je ne trouve pas de point de mesure pour le gros condensateur de 450V et je ne vois même pas où se trouve le module PS. Cependant, j'ai remarqué que j'ai du 230V AC sur le fusible Fu1 qui alimente directement le PS (d'après le diagramme sur le couvercle). Le parafoudre SA1 n'est pas en courant continu, donc il n'a servi à rien.
En agrandissant la photo de la carte, j'ai remarqué que le circuit IC200 semble avoir chauffé, mais cela peut être une impression due à l'angle de la prise de vue. Qu'en pensez-vous en regardant la photo jointe ? Par ailleurs, je ne trouve aucune tension sur cette carte.
Sur UI, je ne trouve pas le pont redresseur V1R, mais sur la capacité C102, il y a un point du circuit marqué V1 qui est à 230V AC et qui doit être la patte du redresseur. En mesurant la sortie du redresseur entre les points 1 et 4 du connecteur S102, je ne trouve pas de tension Vcc. Cependant, chose étrange, si je mesure ces points 1 et 4 par rapport à la masse mécanique ou à la terre, il y a 120V AC sur chacun. Peut-être faudrait-il regarder en déconnectant S102 ? Si cela est sans risque.
Je ne comprends pas ce que sont les blocs TC et RC et quelle est la fonction de ces transmetteurs. Sur le PCB, je ne vois même pas où ils se trouvent !
Si je débranche les connecteurs S102 et S103, est-ce que ce module peut fonctionner en autonomie comme un bloc d'alimentation standard pour savoir s'il est défectueux ou non ?
Je suis désolé, je n'ai que des interrogations. Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
Je vous remercie pour les informations que vous m'avez fournies, cependant les remplacements que vous préconisez reviennent aussi cher qu'une climatisation neuve !
Bonjour Dom-Aom,
Je vous remercie pour votre réponse instructive.
Sur UE, je ne trouve pas de point de mesure pour le gros condensateur de 450V et je ne vois même pas où se trouve le module PS. Cependant, j'ai remarqué que j'ai du 230V AC sur le fusible Fu1 qui alimente directement le PS (d'après le diagramme sur le couvercle). Le parafoudre SA1 n'est pas en courant continu, donc il n'a servi à rien.
En agrandissant la photo de la carte, j'ai remarqué que le circuit IC200 semble avoir chauffé, mais cela peut être une impression due à l'angle de la prise de vue. Qu'en pensez-vous en regardant la photo jointe ? Par ailleurs, je ne trouve aucune tension sur cette carte.
Sur UI, je ne trouve pas le pont redresseur V1R, mais sur la capacité C102, il y a un point du circuit marqué V1 qui est à 230V AC et qui doit être la patte du redresseur. En mesurant la sortie du redresseur entre les points 1 et 4 du connecteur S102, je ne trouve pas de tension Vcc. Cependant, chose étrange, si je mesure ces points 1 et 4 par rapport à la masse mécanique ou à la terre, il y a 120V AC sur chacun. Peut-être faudrait-il regarder en déconnectant S102 ? Si cela est sans risque.
Je ne comprends pas ce que sont les blocs TC et RC et quelle est la fonction de ces transmetteurs. Sur le PCB, je ne vois même pas où ils se trouvent !
Si je débranche les connecteurs S102 et S103, est-ce que ce module peut fonctionner en autonomie comme un bloc d'alimentation standard pour savoir s'il est défectueux ou non ?
Je suis désolé, je n'ai que des interrogations. Merci pour votre aide.
Pour agrandir les images, cliquez dessus.
02 février 2025 à 22:00
Réponse 4 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour.
UE : L'aspect du 7-pattes n'est pas forcément inquiétant, je pense que c'est le vernis qui a fait des micro-bulles, on voit pareille chose sur le circuit avec 16 pattes plus à gauche. IC200 est le régulateur d'alim, il fait donc partie des suspects. Le rectangle blanc un peu au dessus est une résistance qui pourrait avoir grillé dans la bagarre. A vérifier, en général entre 50 et 100 ohms.
Sur les schémas, des rectangles ne correspondent pas forcément à des modules enfichables ou autres, juste des fonctions. L'alim comprend IC200 (peut-être un TNYxxx), le transfo et des diodes et des condos.
Transmit et Receive sont des fonctions qui utilisent les optocoupleurs à 2x2 pattes, qu'on voit à droite de IC200. C'est la communication avec l'UI. On voit les mêmes sur la carte de l'UI.
UI : Avez-vous testé le fusible près de S101? Je pense que le schéma est hyper succinct et ne reflète pas la réalité. Car il est hors de question qu'on envoie le secteur redressé sur S102. Le redresseur est peut-être sur le dessous de la carte, et arrive sur a zone alimentation qui est autour du transfo jaune. Les condos au dessous doivent normalement porter des tensions continues entre 5 et 20V typiquement. Pour tester cela, il faut déloger la carte et retirer les câbles avec fils noirs.
Si aucune basse tension, vérifiez PTH302, je lui vois une marque un peu suspecte (sous réserves).
UE : L'aspect du 7-pattes n'est pas forcément inquiétant, je pense que c'est le vernis qui a fait des micro-bulles, on voit pareille chose sur le circuit avec 16 pattes plus à gauche. IC200 est le régulateur d'alim, il fait donc partie des suspects. Le rectangle blanc un peu au dessus est une résistance qui pourrait avoir grillé dans la bagarre. A vérifier, en général entre 50 et 100 ohms.
Sur les schémas, des rectangles ne correspondent pas forcément à des modules enfichables ou autres, juste des fonctions. L'alim comprend IC200 (peut-être un TNYxxx), le transfo et des diodes et des condos.
Transmit et Receive sont des fonctions qui utilisent les optocoupleurs à 2x2 pattes, qu'on voit à droite de IC200. C'est la communication avec l'UI. On voit les mêmes sur la carte de l'UI.
UI : Avez-vous testé le fusible près de S101? Je pense que le schéma est hyper succinct et ne reflète pas la réalité. Car il est hors de question qu'on envoie le secteur redressé sur S102. Le redresseur est peut-être sur le dessous de la carte, et arrive sur a zone alimentation qui est autour du transfo jaune. Les condos au dessous doivent normalement porter des tensions continues entre 5 et 20V typiquement. Pour tester cela, il faut déloger la carte et retirer les câbles avec fils noirs.
Si aucune basse tension, vérifiez PTH302, je lui vois une marque un peu suspecte (sous réserves).
03 février 2025 à 01:31
Réponse 5 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonsoir Dom-Aom,
Je me pose la question de qui est le chef d’orchestre dans ce système et comment il démarre. Les deux unités ont du 230Vac en entrée dès qu'elles sont alimentées en secteur. Donc, certains éléments fonctionnent en veille et c’est par la télécommande ou le bouton ON que le système doit démarrer. Cependant, avec ma télécommande, si je mets ON, le voyant vert clignote et le bip 2/s s’active. On peut donc dire qu'un certain nombre de choses fonctionnent dans l'UI et pour cela, il faut de l'alimentation.
J'ai fait quelques mesures sur A2P et en effet, le schéma est très loin de la réalité :
- Le fusible F1U est OK et la thermistance PTH302 fait 5 ohms, ce qui ressemble au gri-gri que l'on aperçoit. Vous m'aviez dit qu'il y avait des coupleurs opto, serait-ce pour la liaison entre les unités avec une communication (de type CPL ?) sur le 4ème fil de la liaison ? Ce type de connexion peut-il isoler et être protégé du flash électromagnétique de la foudre ?
- La carte démontée (en effet, le pont redresseur est en dessous), je mesure des choses étranges. Sur S102, le 4 est la masse et il sonne avec un point du circuit marqué 0V. Entre 4 et 1, j'ai 310 Vcc et entre 4 et 5, j'ai 18,6 Vcc. Je suis étonné de ces valeurs, est-ce normal ? La carte est-elle HS ?
Autre constat, la partie primaire de cette alimentation semble être isolée galvaniquement de la partie régulation car je mesure une tension de 100 à 120 Vac entre cette partie et la masse mécanique ou la terre. Il ne faut peut-être pas y mettre les doigts !
Bon, j'arrête mes questions, je ne voudrais pas abuser de votre temps.
Merci encore.
Je me pose la question de qui est le chef d’orchestre dans ce système et comment il démarre. Les deux unités ont du 230Vac en entrée dès qu'elles sont alimentées en secteur. Donc, certains éléments fonctionnent en veille et c’est par la télécommande ou le bouton ON que le système doit démarrer. Cependant, avec ma télécommande, si je mets ON, le voyant vert clignote et le bip 2/s s’active. On peut donc dire qu'un certain nombre de choses fonctionnent dans l'UI et pour cela, il faut de l'alimentation.
J'ai fait quelques mesures sur A2P et en effet, le schéma est très loin de la réalité :
- Le fusible F1U est OK et la thermistance PTH302 fait 5 ohms, ce qui ressemble au gri-gri que l'on aperçoit. Vous m'aviez dit qu'il y avait des coupleurs opto, serait-ce pour la liaison entre les unités avec une communication (de type CPL ?) sur le 4ème fil de la liaison ? Ce type de connexion peut-il isoler et être protégé du flash électromagnétique de la foudre ?
- La carte démontée (en effet, le pont redresseur est en dessous), je mesure des choses étranges. Sur S102, le 4 est la masse et il sonne avec un point du circuit marqué 0V. Entre 4 et 1, j'ai 310 Vcc et entre 4 et 5, j'ai 18,6 Vcc. Je suis étonné de ces valeurs, est-ce normal ? La carte est-elle HS ?
Autre constat, la partie primaire de cette alimentation semble être isolée galvaniquement de la partie régulation car je mesure une tension de 100 à 120 Vac entre cette partie et la masse mécanique ou la terre. Il ne faut peut-être pas y mettre les doigts !
Bon, j'arrête mes questions, je ne voudrais pas abuser de votre temps.
Merci encore.
05 février 2025 à 21:43
Réponse 6 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour.
Vous avez raison, si ça bippe, l'alim fonctionne. En ce moment, je traite plusieurs cas Daikin en //, et il m'arrive de me mélanger les pinceaux. Et d'après vos observations, on envoie bien la HT DC sur S102, comme c'est indiqué par le schéma... sauf qu'en principe on n'envoie pas de HT avec des fils aussi fins. D'un autre côté, si les positions 2 et 3 sont vides, la HT n'a pas de voisin...
Pour aiguiller un peu plus les recherches, la télécommande fournit des codes erreur, sauf que le AU dont vous parlez n'a pas l'air connu chez Daikin. Ce ne serait pas plutôt UA? Ou autre chose?
Au début, vous dites "Sur l’UI sur le module A2P (pcb power) d’après le schéma le secteur devrait être appliqué sur le redresseur VR1 → en sortie je mesure 0V (module HS ?)". C'est contredit par vos dernières mesures ou je n'ai pas tout compris?
Les primaires d'alims à découpage sont toujours reliés au secteur via un pont de diodes, donc il est normal de trouver 120 avec la terre. Pour la partie puissance (compresseur...) c'est pareil.
La communication UE/UI se fait très souvent par des optos, cela évite de cramer des composants si on inverse phase et neutre, car la comm se fait par référence à la phase ou au neutre. Juste des data binaires, pas des fréquences comme avec les CPL.
Vous avez raison, si ça bippe, l'alim fonctionne. En ce moment, je traite plusieurs cas Daikin en //, et il m'arrive de me mélanger les pinceaux. Et d'après vos observations, on envoie bien la HT DC sur S102, comme c'est indiqué par le schéma... sauf qu'en principe on n'envoie pas de HT avec des fils aussi fins. D'un autre côté, si les positions 2 et 3 sont vides, la HT n'a pas de voisin...
Pour aiguiller un peu plus les recherches, la télécommande fournit des codes erreur, sauf que le AU dont vous parlez n'a pas l'air connu chez Daikin. Ce ne serait pas plutôt UA? Ou autre chose?
Au début, vous dites "Sur l’UI sur le module A2P (pcb power) d’après le schéma le secteur devrait être appliqué sur le redresseur VR1 → en sortie je mesure 0V (module HS ?)". C'est contredit par vos dernières mesures ou je n'ai pas tout compris?
Les primaires d'alims à découpage sont toujours reliés au secteur via un pont de diodes, donc il est normal de trouver 120 avec la terre. Pour la partie puissance (compresseur...) c'est pareil.
La communication UE/UI se fait très souvent par des optos, cela évite de cramer des composants si on inverse phase et neutre, car la comm se fait par référence à la phase ou au neutre. Juste des data binaires, pas des fréquences comme avec les CPL.
06 février 2025 à 01:10
Réponse 7 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonsoir Dom-Aom
Merci de votre aide.

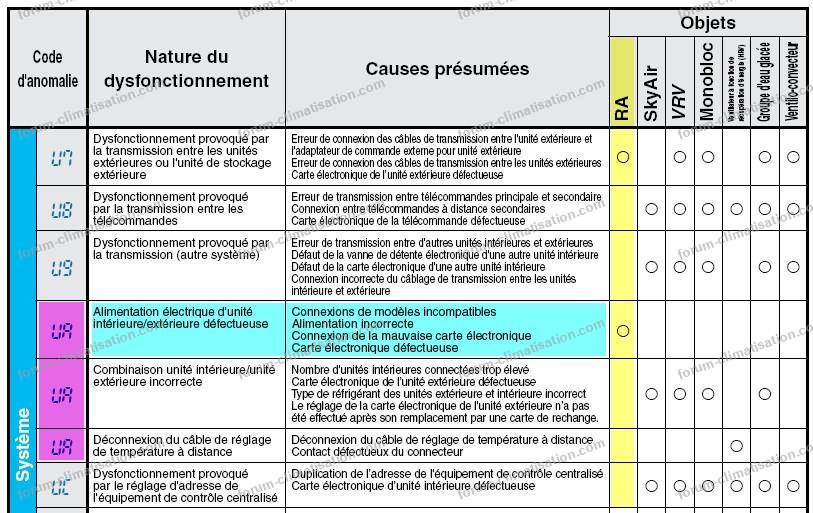

Excuse, l’erreur affichée est bien UA (Combinaison unité intérieure / unité extérieure incorrecte) je fais de la dyslexie !
Effectivement dans mon mail n°2 la mesure était fausse, des mauvais contacts lors de la mesure (l’UI étant en hauteur et pas facile d’accès les prises de mesure sont délicates ! Et je ne suis plus acrobate).
Je confirme les mesures sur S102 : 4→1 = 310 Vcc et 1→5 = 18,6 Vcc.
C’est bien ces valeurs qui me posent question car ces tensions son recordées sur la carte contrôleur qui devrait fonctionner en basse tension. Je ne vois pas de composants de puissance utilisés pour des actionneurs ventilo ou autre.
Ma question est-ce normal 310 V ? C’est + ou - le V max du 230 V redressé. Surtout que sur la carte contrôleur je ne vois pas de capa qui pourraient être des filtrages de sources de tension différentes. Mais sans schéma c’est uniquement des suppositions.
Étant donné que sur l’UI la mise à ON le voyant vert, les bips et la télécommande agissent, est-ce que cela signifierait que la carte contrôleur fonctionnerait suffisamment pour faire démarrer l’UE ; si le démarrage de l’UE est commandé par l’UI ?
Comment savoir si le contrôleur UI est OK.
Je suis un peu perdu dans ce fonctionnement UI/UE.
Je cherche la carte coupable ?
Merci, bonne soirée.
Merci de votre aide.
Excuse, l’erreur affichée est bien UA (Combinaison unité intérieure / unité extérieure incorrecte) je fais de la dyslexie !
Effectivement dans mon mail n°2 la mesure était fausse, des mauvais contacts lors de la mesure (l’UI étant en hauteur et pas facile d’accès les prises de mesure sont délicates ! Et je ne suis plus acrobate).
Je confirme les mesures sur S102 : 4→1 = 310 Vcc et 1→5 = 18,6 Vcc.
C’est bien ces valeurs qui me posent question car ces tensions son recordées sur la carte contrôleur qui devrait fonctionner en basse tension. Je ne vois pas de composants de puissance utilisés pour des actionneurs ventilo ou autre.
Ma question est-ce normal 310 V ? C’est + ou - le V max du 230 V redressé. Surtout que sur la carte contrôleur je ne vois pas de capa qui pourraient être des filtrages de sources de tension différentes. Mais sans schéma c’est uniquement des suppositions.
Étant donné que sur l’UI la mise à ON le voyant vert, les bips et la télécommande agissent, est-ce que cela signifierait que la carte contrôleur fonctionnerait suffisamment pour faire démarrer l’UE ; si le démarrage de l’UE est commandé par l’UI ?
Comment savoir si le contrôleur UI est OK.
Je suis un peu perdu dans ce fonctionnement UI/UE.
Je cherche la carte coupable ?
Merci, bonne soirée.
08 février 2025 à 22:14
Réponse 8 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour.
J'ai une doc Daikin qui dit autre chose pour le UA. Tout dépend du type d'installation, et dans votre cas je pense qu'on est dans du RA (residential quelque chose).
Dyslexie... Quand vous dites "1→5 = 18,6 Vcc", ne serait-ce pas plutôt "4→5 = 18,6 Vcc" Oui, 310V c'est 220 redressé et filtré par une capa réservoir. Si vous suivez les pistes entre le pont redresseur et les fils 1 et 4, vous allez sans doute voir qu'il y a bien connexion.
Et oui, l'UI commande la mise en marche de l'UE. Et apparemment, ça ne se fait plus chez vous.
Je pense qu'il est temps de vous pencher sur l'UE, et en particulier de voir si l'alimentation basse tension fonctionne. Dites ce qui est écrit sur le 7 pattes qui commande le transfo (IC200).
J'ai une doc Daikin qui dit autre chose pour le UA. Tout dépend du type d'installation, et dans votre cas je pense qu'on est dans du RA (residential quelque chose).
Dyslexie... Quand vous dites "1→5 = 18,6 Vcc", ne serait-ce pas plutôt "4→5 = 18,6 Vcc" Oui, 310V c'est 220 redressé et filtré par une capa réservoir. Si vous suivez les pistes entre le pont redresseur et les fils 1 et 4, vous allez sans doute voir qu'il y a bien connexion.
Et oui, l'UI commande la mise en marche de l'UE. Et apparemment, ça ne se fait plus chez vous.
Je pense qu'il est temps de vous pencher sur l'UE, et en particulier de voir si l'alimentation basse tension fonctionne. Dites ce qui est écrit sur le 7 pattes qui commande le transfo (IC200).
09 février 2025 à 02:06
Réponse 9 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin

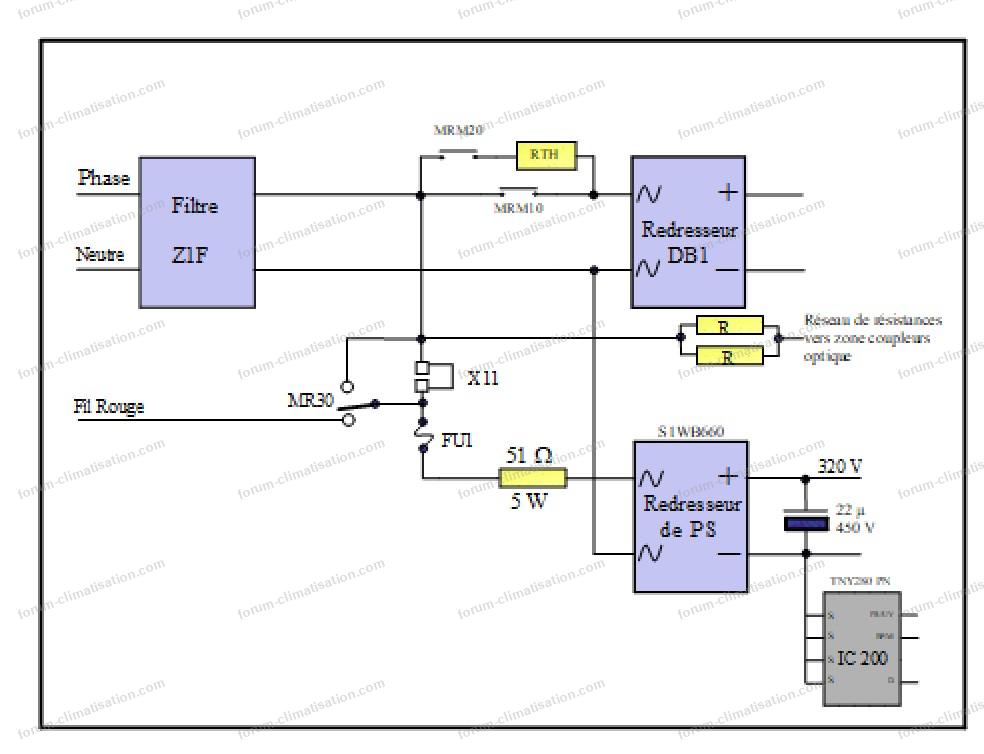

Avec la photo...
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
09 février 2025 à 02:07
Réponse 10 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonsoir Dom-Aom,
J'ai profité d'une journée sans pluie pour refaire des mesures sur l'UE.
Je ne peux pas démonter la carte étant en équilibre en hauteur et avec les tensions élevées, cela pourrait être dangereux. Il n'y a pas de tension sur DB1 et du 230 V ac sur le fusible FU1, ce qui laisse supposer que le bloc d'alimentation à découpage devrait être alimenté.
Cependant, je n'ai trouvé aucune tension sur les pattes de IC200, ni sur aucun des points de test marqués sur le PCB 12v, 5v, 15v (voir Photo 1).
Les relais magnétiques MRM20 puis MRM10 ne seraient-ils pas activés ?
Sur l'UI, j'ai trouvé du +5v sur la carte contrôleur (voir la zone sur la photo), mais il n'y a pas d'information de marquage sur le circuit intégré pour en savoir plus.
Les pattes des circuits sont maintenant tellement petites qu'un court-circuit est toujours possible, ce qui pourrait causer des dommages, surtout lorsque je suis en équilibre sur un escabeau.
Je ne progresse pas beaucoup, est-ce que le module d'alimentation de l'UI ne serait pas en cause s'il ne transmettait pas les informations de démarrage à l'UE ?
Devrais-je commencer par le changer en premier ?
Merci pour vos conseils.
Pour agrandir les images, cliquez dessus.
J'ai profité d'une journée sans pluie pour refaire des mesures sur l'UE.
Je ne peux pas démonter la carte étant en équilibre en hauteur et avec les tensions élevées, cela pourrait être dangereux. Il n'y a pas de tension sur DB1 et du 230 V ac sur le fusible FU1, ce qui laisse supposer que le bloc d'alimentation à découpage devrait être alimenté.
Cependant, je n'ai trouvé aucune tension sur les pattes de IC200, ni sur aucun des points de test marqués sur le PCB 12v, 5v, 15v (voir Photo 1).
Les relais magnétiques MRM20 puis MRM10 ne seraient-ils pas activés ?
Sur l'UI, j'ai trouvé du +5v sur la carte contrôleur (voir la zone sur la photo), mais il n'y a pas d'information de marquage sur le circuit intégré pour en savoir plus.
Les pattes des circuits sont maintenant tellement petites qu'un court-circuit est toujours possible, ce qui pourrait causer des dommages, surtout lorsque je suis en équilibre sur un escabeau.
Je ne progresse pas beaucoup, est-ce que le module d'alimentation de l'UI ne serait pas en cause s'il ne transmettait pas les informations de démarrage à l'UE ?
Devrais-je commencer par le changer en premier ?
Merci pour vos conseils.
Pour agrandir les images, cliquez dessus.
16 février 2025 à 19:59
Réponse 11 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour.
Je compatis à votre difficulté de faire des investigations en haut d'un escabeau. Pour d'autres, c'est en haut d'une échelle de 3 ou 4 mètres... Chez moi, mes 3 UE sont posées sur le sol, manque de bol je n'ai pas de pannes pour apprécier ma chance... :-)
Pour que votre UE écoute les ordres de l'UI, il faut que ses oreilles soient activées. Et en électronique, ça veut dire qu'il faut que les circuits en charge de l'écoute soient sous tension (5 et 12V). Si dans votre UE tout est à 0, ne cherchez pas plus loin.
Le circuit dont je vous demandais la référence est celui de l'UE, pas de l'UI. Pour moi l'UI semble OK. Comme je le disais plus tôt, il faut concentrer vos forces sur l'UE. Je donnais également une piste de recherche : "Le rectangle blanc un peu au dessOus est une résistance qui pourrait avoir grillé dans la bagarre." Plus le pont de diodes associé. Le IC200 pourrait avoir dégagé aussi.
Je compatis à votre difficulté de faire des investigations en haut d'un escabeau. Pour d'autres, c'est en haut d'une échelle de 3 ou 4 mètres... Chez moi, mes 3 UE sont posées sur le sol, manque de bol je n'ai pas de pannes pour apprécier ma chance... :-)
Pour que votre UE écoute les ordres de l'UI, il faut que ses oreilles soient activées. Et en électronique, ça veut dire qu'il faut que les circuits en charge de l'écoute soient sous tension (5 et 12V). Si dans votre UE tout est à 0, ne cherchez pas plus loin.
Le circuit dont je vous demandais la référence est celui de l'UE, pas de l'UI. Pour moi l'UI semble OK. Comme je le disais plus tôt, il faut concentrer vos forces sur l'UE. Je donnais également une piste de recherche : "Le rectangle blanc un peu au dessOus est une résistance qui pourrait avoir grillé dans la bagarre." Plus le pont de diodes associé. Le IC200 pourrait avoir dégagé aussi.
17 février 2025 à 10:28
Réponse 12 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour Dom-Aom.
J’ai repris mes manips après avoir du acheter des compléments de cordons de test pour investiguer sur la carte.
J’ai démonté la carte de l’UE, sur table c’est un peu plus aisé à mesurer que la tête dans la machine.
La carte ne présente pas de défaut visible sur les deux faces.
J’ai fais un relevé de schéma de cette partie alim secteur et démarrage (pénible car le circuit est vernis) et surprise la résistance de 51 ohms n’est pas dans le circuit de démarrage du DB1 comme sur le synoptique, mais en série avec le redresseur du module Power Switch. (voir schéma joint)
Monté coté soudures ce redresseur (S1WB660) est testé OK ainsi que le gros pont de diodes DB1 par contre la résistance de 51 ohms 5W est bien coupée. (comme vous l’aviez suggéré)
Sur la sortie du ce redresseur je mesure 10 ohms entre + et - Avec 230V à l’entrée il aurait du exploser mais c’est la résistance de 51 ohms qui a fait fusible ! (Le fusible FU1 lui est OK il sert à rien apparemment) La capa de filtrage 22µF 450V est OK (je l’ai démontée pour la vérifier).
Le circuit IC200 (TNY280PN) contrôleur de la partie alim stand-by a du trinquer, avec ohmmètre les pattes S (5 à 8) et les pattes D (4) et BP/M (2) sont mesurées à 6 / 7 ohms ?
Le circuit IC200 est particulier , il est connecté sur le – du redresseur, et il a apparemment d’autres fonctions que l’alim à découpage dans la phase de démarrage. Je ne sais pas dire si c’est normal ou si il est HS.
En conclusion un circuit redresseur sur le 230v avec une charge de sortie de 10 ohms c’est impossible, 320v 10 ohms => 32 Ampères !! La résistance 51 ohms à été la plus rapide à mourir !
IC200 serait-il le seul coupable à changer ?
Votre expérience connaît peut-être ce qui à provoqué ce problème sur cette alim à découpage ?
Si vous avez une solution je suis preneur.
Ou il va falloir que je me résigne à acheter une nouvelle carte à 750 € ? (plus chère qu’un PC complet)
Merci de vos recommandations et commentaires.
Pour agrandir l'image, cliquez dessus.
J’ai repris mes manips après avoir du acheter des compléments de cordons de test pour investiguer sur la carte.
J’ai démonté la carte de l’UE, sur table c’est un peu plus aisé à mesurer que la tête dans la machine.
La carte ne présente pas de défaut visible sur les deux faces.
J’ai fais un relevé de schéma de cette partie alim secteur et démarrage (pénible car le circuit est vernis) et surprise la résistance de 51 ohms n’est pas dans le circuit de démarrage du DB1 comme sur le synoptique, mais en série avec le redresseur du module Power Switch. (voir schéma joint)
Monté coté soudures ce redresseur (S1WB660) est testé OK ainsi que le gros pont de diodes DB1 par contre la résistance de 51 ohms 5W est bien coupée. (comme vous l’aviez suggéré)
Sur la sortie du ce redresseur je mesure 10 ohms entre + et - Avec 230V à l’entrée il aurait du exploser mais c’est la résistance de 51 ohms qui a fait fusible ! (Le fusible FU1 lui est OK il sert à rien apparemment) La capa de filtrage 22µF 450V est OK (je l’ai démontée pour la vérifier).
Le circuit IC200 (TNY280PN) contrôleur de la partie alim stand-by a du trinquer, avec ohmmètre les pattes S (5 à 8) et les pattes D (4) et BP/M (2) sont mesurées à 6 / 7 ohms ?
Le circuit IC200 est particulier , il est connecté sur le – du redresseur, et il a apparemment d’autres fonctions que l’alim à découpage dans la phase de démarrage. Je ne sais pas dire si c’est normal ou si il est HS.
En conclusion un circuit redresseur sur le 230v avec une charge de sortie de 10 ohms c’est impossible, 320v 10 ohms => 32 Ampères !! La résistance 51 ohms à été la plus rapide à mourir !
IC200 serait-il le seul coupable à changer ?
Votre expérience connaît peut-être ce qui à provoqué ce problème sur cette alim à découpage ?
Si vous avez une solution je suis preneur.
Ou il va falloir que je me résigne à acheter une nouvelle carte à 750 € ? (plus chère qu’un PC complet)
Merci de vos recommandations et commentaires.
Pour agrandir l'image, cliquez dessus.
27 février 2025 à 22:16
Réponse 13 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour.
Jolie représentation du schéma! Mais la 51 ohms ne figure pas dans le synoptique Daikin, la résistance qu'on y voit est la PTC, résistive surtout à chaud.
Oui, le TNY a trinqué, il est même en plein coma éthylique, et le SMUR ne va pas pouvoir le réanimer. Il a pu claquer de vieillesse, mais plus probablement de la surtension qu'a subi votre maison... Il y a des chances pour que ce soit le seul dommage. Vérifiez quand même les diodes et capas aux divers secondaires de l'alim.
Jolie représentation du schéma! Mais la 51 ohms ne figure pas dans le synoptique Daikin, la résistance qu'on y voit est la PTC, résistive surtout à chaud.
Oui, le TNY a trinqué, il est même en plein coma éthylique, et le SMUR ne va pas pouvoir le réanimer. Il a pu claquer de vieillesse, mais plus probablement de la surtension qu'a subi votre maison... Il y a des chances pour que ce soit le seul dommage. Vérifiez quand même les diodes et capas aux divers secondaires de l'alim.
28 février 2025 à 10:36
Réponse 14 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour Dom-Aom.
J’ai enfin reçu les composants pour la carte de l’UE et remplacé la 51 ohms et le IC200.
Sur table la carte semble fonctionner je mesure les tensions 5V 12V 15V 6V sur les points de test marqués sur la carte.
Pas de tension sur DB1, mais c’est peut-être normal les relais MRM10 et 20 seraient ouvert.
Également le relais MRM30 est ouvert car pas de tension sur le fil S rouge.
Apparemment la carte est en vie !
Après remontage dans l’UE le voyant vert clignote diag OK ! Bon signe ? mais pas de tension sur DB1.
Mais l’UI est Off.
Je vais mettre l’UI → ON ici tout parait normal pas de code d’erreur, les volets se déplacent mais pas de démarrage en demande de chauffage ni de froid.
Sur l’UI les commandes locale de ventilation vitesse et balayage des volets fonctionnent.
Donc apparemment l’UE ne démarre pas.
Sur la connexion de liaison UI – UE j’ai une tension blizzard au multimètre du 15 à 20 V fluctuant en permanence qui doit être une moyenne de signaux plus qu’une mesure réelle.
A votre avis qui à t-il encore de mort dans cette liaison qui empêche le dialogue de démarrage ? Vous m’avez parlé de coupleurs opto sur la ligne dialogue, comment les contrôler ?
Je croyais être au bout de mes peines mais j’ai encore besoin de vos lumières, merci.
J’ai enfin reçu les composants pour la carte de l’UE et remplacé la 51 ohms et le IC200.
Sur table la carte semble fonctionner je mesure les tensions 5V 12V 15V 6V sur les points de test marqués sur la carte.
Pas de tension sur DB1, mais c’est peut-être normal les relais MRM10 et 20 seraient ouvert.
Également le relais MRM30 est ouvert car pas de tension sur le fil S rouge.
Apparemment la carte est en vie !
Après remontage dans l’UE le voyant vert clignote diag OK ! Bon signe ? mais pas de tension sur DB1.
Mais l’UI est Off.
Je vais mettre l’UI → ON ici tout parait normal pas de code d’erreur, les volets se déplacent mais pas de démarrage en demande de chauffage ni de froid.
Sur l’UI les commandes locale de ventilation vitesse et balayage des volets fonctionnent.
Donc apparemment l’UE ne démarre pas.
Sur la connexion de liaison UI – UE j’ai une tension blizzard au multimètre du 15 à 20 V fluctuant en permanence qui doit être une moyenne de signaux plus qu’une mesure réelle.
A votre avis qui à t-il encore de mort dans cette liaison qui empêche le dialogue de démarrage ? Vous m’avez parlé de coupleurs opto sur la ligne dialogue, comment les contrôler ?
Je croyais être au bout de mes peines mais j’ai encore besoin de vos lumières, merci.
13 mars 2025 à 13:32
Réponse 15 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour.
Pour tester des optos, le mieux est de les dessouder et d'alimenter la LED d'entrée avec un courant de 10mA qui entre en patte 1 et sort en 2. Utiliser une alim 5V et 470 ohms en série. On a alors le transistor de sortie qui doit ressembler à un court-circuit. Mais les problèmes sur les optos sont assez rares. La tension fluctuante sur le fil de comm indique qu'ils ne sont pas tous morts.
Après remontage, les 4 basses tensions sont-elles toujours comme sur table?
On peut aussi imaginer que l'électrovanne de gaz ait un enroulement qui aurait claqué lors de la surtension. Les pannes dues à des claquages d'EV ne sont pas rares sur ce forum. Hors tension, tester ses enroulements vis à vis de la terre, normalement l'infini. C'est le câble à 5 fils arc-en-ciel. Les 4 enroulements font classiquement 45 ohms par rapport au commun (le 5ème fil).
J'imagine que vous n'avez aucun code erreur quand vous faites une demande?... même au bout de 10 mn?
Humour noir : quand une alim à découpage a son régulateur qui claque, cela crée un courant violent au primaire qui peut résulter en une surtension au secondaire, laquelle pourrait créer un dommage sur un circuit.
Pour tester des optos, le mieux est de les dessouder et d'alimenter la LED d'entrée avec un courant de 10mA qui entre en patte 1 et sort en 2. Utiliser une alim 5V et 470 ohms en série. On a alors le transistor de sortie qui doit ressembler à un court-circuit. Mais les problèmes sur les optos sont assez rares. La tension fluctuante sur le fil de comm indique qu'ils ne sont pas tous morts.
Après remontage, les 4 basses tensions sont-elles toujours comme sur table?
On peut aussi imaginer que l'électrovanne de gaz ait un enroulement qui aurait claqué lors de la surtension. Les pannes dues à des claquages d'EV ne sont pas rares sur ce forum. Hors tension, tester ses enroulements vis à vis de la terre, normalement l'infini. C'est le câble à 5 fils arc-en-ciel. Les 4 enroulements font classiquement 45 ohms par rapport au commun (le 5ème fil).
J'imagine que vous n'avez aucun code erreur quand vous faites une demande?... même au bout de 10 mn?
Humour noir : quand une alim à découpage a son régulateur qui claque, cela crée un courant violent au primaire qui peut résulter en une surtension au secondaire, laquelle pourrait créer un dommage sur un circuit.
14 mars 2025 à 11:23
Réponse 16 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour DOM-AOM,
Après remontage les 4 tensions sont : 4,95v – 16,6v – 13,6v – 6,3v
Je n’ai pas de code d’erreur avec la demande par la télécommande.
Le voyant de la carte UE est vert clignotant.
Les enroulements d’électrovanne sont bien isolés de la terre > 100 Mohms
Les 4 enroulements ont chacun une résistance ohmique de 44 ohms.
Les références des optocoupleurs OIS1 ( 2220 2503B) et OIS2 (2207 816B) ainsi que le voisin OIS200 (2207 816D) sont introuvable sur le net, ce sont les seule marquages des boîtiers.
Le démontage étant difficile avec le verni qui colle les boîtiers au circuit, je voulais couper les pattes et changer carrément les 3 composants, en principe de faible prix.
Sans doc ni référence d’achat de ces composants je me trouve bloqué.
Avez-vous des infos sur ces optos ? Sans spec il n’est pas possible de choisir un composant compatible. Je ne vois pas comment continuer les investigations !
Merci encore pour votre aide.
Après remontage les 4 tensions sont : 4,95v – 16,6v – 13,6v – 6,3v
Je n’ai pas de code d’erreur avec la demande par la télécommande.
Le voyant de la carte UE est vert clignotant.
Les enroulements d’électrovanne sont bien isolés de la terre > 100 Mohms
Les 4 enroulements ont chacun une résistance ohmique de 44 ohms.
Les références des optocoupleurs OIS1 ( 2220 2503B) et OIS2 (2207 816B) ainsi que le voisin OIS200 (2207 816D) sont introuvable sur le net, ce sont les seule marquages des boîtiers.
Le démontage étant difficile avec le verni qui colle les boîtiers au circuit, je voulais couper les pattes et changer carrément les 3 composants, en principe de faible prix.
Sans doc ni référence d’achat de ces composants je me trouve bloqué.
Avez-vous des infos sur ces optos ? Sans spec il n’est pas possible de choisir un composant compatible. Je ne vois pas comment continuer les investigations !
Merci encore pour votre aide.
19 mars 2025 à 21:48
Réponse 17 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour.
Votre clim a été posée en 2023, du coup ses composants ont été fabriqués en 2022. D'où les 22xy : semaine xy de 2022. Le grand classique des opto est le PC817. Ici on a la version "haute tension" PC816, qui tient 70V au lieu de 35 au niveau du phototransistor. Le suffixe B ou D n'a pas grande importance.
Concernant le "2503B", ce serait un PS2503, que je ne connaissais pas. Pour un démontage propre en vue d'un test, essayez une vieille brosse à dents trempée dans l'acétone pour dissoudre le vernis.
Comme je l'ai dit plus haut (rép 4), vous avez aussi des opto dans l'UI, qui sont également impliqués dans la comm. Vu que la maison entière a subi une surtension, ils sont donc "suspects" au même titre que ceux de l'UE. D'un autre côté, changer tous les opto de l'ensemble ne le ramènera pas forcément à la vie, les problèmes d'opto étant assez rares, de mon expérience. Mais il m'arrive de me tromper... ;-)
Votre clim a été posée en 2023, du coup ses composants ont été fabriqués en 2022. D'où les 22xy : semaine xy de 2022. Le grand classique des opto est le PC817. Ici on a la version "haute tension" PC816, qui tient 70V au lieu de 35 au niveau du phototransistor. Le suffixe B ou D n'a pas grande importance.
Concernant le "2503B", ce serait un PS2503, que je ne connaissais pas. Pour un démontage propre en vue d'un test, essayez une vieille brosse à dents trempée dans l'acétone pour dissoudre le vernis.
Comme je l'ai dit plus haut (rép 4), vous avez aussi des opto dans l'UI, qui sont également impliqués dans la comm. Vu que la maison entière a subi une surtension, ils sont donc "suspects" au même titre que ceux de l'UE. D'un autre côté, changer tous les opto de l'ensemble ne le ramènera pas forcément à la vie, les problèmes d'opto étant assez rares, de mon expérience. Mais il m'arrive de me tromper... ;-)
20 mars 2025 à 10:13
Réponse 18 forum climatisation climatiseurs
Suite à foudre erreur AU split Daikin
Bonjour à toutes et à tous.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
Notre forum vous a aidé, aidez le forum !
Pour nous permettre de continuer à vous répondre, que les acteurs bénévoles de ces forums soient toujours à votre écoute, si vous pouvez, faites un don sur la cagnotte solidaire de Bricovidéo. leetchi.com pour soutenir les Forums
Si vous avez déjà participé à la cagnotte, nous vous en remercions.
Cordialement, l'équipe du forum climatisation.
20 mars 2025 à 15:37
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Erreur U0 suite à remplacement carte UE Daikin 3MXM68M
- N°7471 : Bonjour. Sur mon unité extérieure Daikin 3MXM68M, on vient de me remplacer la carte suite à un défaut A5 qui dure depuis 2 ans. Quelques heures après le départ du technicien, code U0 (manque réfrigérant), même en...
- 2. Pannes climatisations suite à la foudre
- N°2418 : Bonjour à tous, Je suis en panne de clim depuis quelques jours suite à un méchant orage. En fait j'ai deux pannes. La première (Daikin) sur ma vieille clim mono split qui n’était pas en route le jour de l'orage. Quand...
- 3. Problème cycle pompe à chaleur bi split Daikin
- N°2323 : Bonjour à tous. Problème pompe à chaleur réponse 1 à 49. La première partie de ce topic est disponible en suivant ce lien : Problème cycle court PAC Daikin air air Les dates de ce topic ne sont plus valides car, j'ai...
- 4. Split DAIKIN ne s'arrête pas à la température de consigne
- N°1804 : Bonsoir à tous, Depuis décembre 2011, j'ai une PAC DAIKIN 4MXS80 avec 4 splits (3 FTXS20J et 1 FTXS50J) ce dernier split ne s’arrête pas lorsque la température de consigne est atteinte. En concrétisant, je demande 19° à...
- 5. Clim Daikin 1 split sur 3 fait du froid
- N°2021 : Bonjour à tous, Notre Clim Daikin ne fonctionne plus correctement. Déjà l'an passé seul 1 split sur 3 faisait du froid et ce qui est bizarre c'est le split le plus éloigné qui fonctionnait. Il se trouve que j'ai...
- 6. Clim Daikin annulation mode de correction câblage ou reset usine
- N°7482 : Bonjour à tous. J'ai une climatisation bi-split en service depuis janvier 2021 (presque un an). En résumé : un des 2 splits fonctionne de manière erratique. Je soupçonne une erreur de câblage mais je ne parviens pas à...
- 7. Code erreur C7 Split Daikin
- N°2567 : Bonjour Problème sur un split Daikin quand j'allume avec la télécommande les volets s'ouvrent puis se referment avec un clignotement de la diode verte et code C7 assez logiquement, par contre en allumant avec...
- 8. Code erreur U4 split Daikin FTX825CAVMB un sur 1 split sur 4
- N°4071 : Bonjour, Comme beaucoup de personnes j'ai une code erreur U4 sur une split Daikin FTX825CAVMB. Les UE sont au nombre de 2 des RMXS140E7V3B1. Je n'y connais rien en clim mais j'ai lu pas mal de choses sur ce code erreur U4...
- 9. Suite code erreur U0 climatisation Daikin
- N°7546 : Bonjour. Je me permets de remonter le post : Erreur U0 suite à remplacement carte UE Daikin 3MXM68M Étant donné que beaucoup d'entre vous, ont répondu à mes questions, je me dois de vous donner la suite de mes soucis. Un...
- 10. Code erreur U0 clim Daikin 3MXS52E3V1B
- N°6406 : Bonsoir à tous, Je vous demande votre aide suite à la mise en sécurité de l'unité. J'ai un contrat d'entretien et en juillet le technicien est passé, a dépoussiéré les filtres, fait des vérifications (2 unités pour 7...
- 11. Conseils pour démonter roulement split Daikin
- N°2296 : Bonjour. Mon split Daikin (FTXS35D3VMW) siffle beaucoup. Je pense changer le roulement. J'ai démonté jusqu'à voir le roulement en question (voir photos). J'ai mis du WD40 sans succès. Comment poursuivre le démontage sans...
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
