Question Forum Climatisation : Mesurer valeur sonde de climatisation
Bonjour.
J'aimerais savoir comment mesurer la valeur d'une sonde de climatisation.
Je dois changer la mienne et je ne sais si c'est une 5 10 15 ... K ohms.
Comme j'ai deux splits identiques sur la même UE dont un des splits fonctionne à 22 degrés j'obtiens 10.5 K homs.
Je ne sais pas si je me fais bien comprendre ?
Merci d'avance à tous.
J'aimerais savoir comment mesurer la valeur d'une sonde de climatisation.
Je dois changer la mienne et je ne sais si c'est une 5 10 15 ... K ohms.
Comme j'ai deux splits identiques sur la même UE dont un des splits fonctionne à 22 degrés j'obtiens 10.5 K homs.
Je ne sais pas si je me fais bien comprendre ?
Merci d'avance à tous.
20 septembre 2021 à 20:06
Réponse 1 d'un contributeur du forum-climatisation
Mesurer valeur sonde de climatisation
Thermistance : sa résistance varie en fonction de la température.
20 septembre 2021 à 21:01
Réponse 2 d'un contributeur du forum-climatisation
Mesurer valeur sonde de climatisation
Oui merci.
Mais il existe des sondes 5 ou 10 ou 15 khom à quelle température ont sait sa valeur initial ?
Et donc laquelle commandée ?
Mais il existe des sondes 5 ou 10 ou 15 khom à quelle température ont sait sa valeur initial ?
Et donc laquelle commandée ?
21 septembre 2021 à 07:51
Réponse 3 d'un contributeur du forum-climatisation
Mesurer valeur sonde de climatisation
https://www.amazon.fr/Lg-Sonde-Double-Ebg61107008-Climatiseur/dp/B005DNRJVM
Ce type de sonde est du 10 et 5 k ohms.
Et il doit exister des 10 10
Ce type de sonde est du 10 et 5 k ohms.
Et il doit exister des 10 10
21 septembre 2021 à 07:52
Réponse 4 d'un contributeur du forum-climatisation
Mesurer valeur sonde de climatisation
Bonjour.
Je me pose la question 2 sondes sur les UI une pour la température ambiante.
Mais l'autre qui est insérée dans un tube cuivre, à quoi sert elle ?
Sécurité ? température du fluide ?
Ce fluide a t'il différente température ?
Je me pose la question 2 sondes sur les UI une pour la température ambiante.
Mais l'autre qui est insérée dans un tube cuivre, à quoi sert elle ?
Sécurité ? température du fluide ?
Ce fluide a t'il différente température ?
21 septembre 2021 à 09:37
Réponse 5 d'un contributeur du forum-climatisation
Mesurer valeur sonde de climatisation
Bonjour.

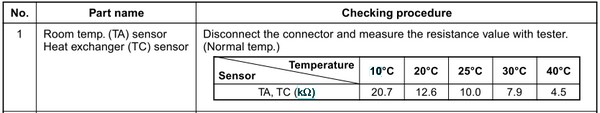

LG donne les valeurs nominales @ 25°C comme annoncé sur wikipedia
Encore une fois, il faudra sans doute couper et souder, perso je prendrais une seule sonde avec une tête compatible avec le doigt de gant.
Pour agrandir l'image, cliquez dessus.
LG donne les valeurs nominales @ 25°C comme annoncé sur wikipedia
Encore une fois, il faudra sans doute couper et souder, perso je prendrais une seule sonde avec une tête compatible avec le doigt de gant.
Pour agrandir l'image, cliquez dessus.
21 septembre 2021 à 10:52
Réponse 6 d'un contributeur du forum-climatisation
Mesurer valeur sonde de climatisation
Pipe 5 khom à 25 degré pour LG
Mais la sonde sur la deuxième UI qui fonctionne me donne 10 Kohm à 25 degrés pour la pipe et idem pour la sonde air.
Est-il possible d'insérer une sonde dans cette capsule ?
Fichu pour fichu je tente de sertir.
Mais la sonde sur la deuxième UI qui fonctionne me donne 10 Kohm à 25 degrés pour la pipe et idem pour la sonde air.
Est-il possible d'insérer une sonde dans cette capsule ?
Fichu pour fichu je tente de sertir.
21 septembre 2021 à 11:19
Réponse 7 d'un contributeur du forum-climatisation
Mesurer valeur sonde de climatisation
https://www.buyspares.com/temperature-sensor-cyg-cb-hft-e180908-045225-125c-f-vw-1-cable-length-440mm/product.pl?pid=2250703
Ceci est la même réf que la mienne mais pour l'air.
(forcement celle ci fonction !!!!)
Mais c'est du Samsung, donc l'autre doit être aussi Samsung.
Ceci est la même réf que la mienne mais pour l'air.
(forcement celle ci fonction !!!!)
Mais c'est du Samsung, donc l'autre doit être aussi Samsung.
21 septembre 2021 à 11:26
Réponse 8 d'un contributeur du forum-climatisation
En résumé, après avoir été malencontreusement douchée, une de vos sonde ne fait plus 10k @25°C. Cette sonde (HS) est raccordée avec une autre (Ok) sur le même connecteur. Airton ne founit plus cette double sonde. Alors faute d'en trouver une double compatible (mêmes résistances nominales, même connecteur)., reste à acheter et remplacer uniquement la sonde HS. Vous avez toutes les cartes en mains pour réussir.
Mesurer valeur sonde de climatisation
Citation :Je ne comprends pas... vous voudriez faire rentrer une sonde dans une sonde ?
Est-il possible d'insérer une sonde dans cette capsule ?
En résumé, après avoir été malencontreusement douchée, une de vos sonde ne fait plus 10k @25°C. Cette sonde (HS) est raccordée avec une autre (Ok) sur le même connecteur. Airton ne founit plus cette double sonde. Alors faute d'en trouver une double compatible (mêmes résistances nominales, même connecteur)., reste à acheter et remplacer uniquement la sonde HS. Vous avez toutes les cartes en mains pour réussir.
21 septembre 2021 à 13:43
Réponse 9 d'un contributeur du forum-climatisation
Mesurer valeur sonde de climatisation
Oui tout à fait.
Donc je résume on mesure à 20 degrés et on obtiens ka valeur nominal en ohm.
Pour mon cas 20 degré == 10 k ohm
Et ctn ou ctp descente ou monté des ohms en fonction de la montée de la température.
Donc comme deuxième split OK (pour les 2 sondes).
Je me calque sur celle-ci et j'achète une sonde seule pour remplacer.
Donc je résume on mesure à 20 degrés et on obtiens ka valeur nominal en ohm.
Pour mon cas 20 degré == 10 k ohm
Et ctn ou ctp descente ou monté des ohms en fonction de la montée de la température.
Donc comme deuxième split OK (pour les 2 sondes).
Je me calque sur celle-ci et j'achète une sonde seule pour remplacer.
21 septembre 2021 à 13:57
