Question Forum Climatisation : Branchement pompe à chaleur Carrier
Bonjour.
J'aurais besoin d'une aide sur le branchement électrique d'une pompe à chaleur multisplit (sur le schéma ce n'est pas très explicite).
Sur la console intérieure (photo 1) j'ai un fil W à brancher et sur le groupe à l’extérieur (photo 2) ce n'est pas indiqué pareil.
Doit-on brancher le fil sur le côté gauche (S1/S2) ?
Merci d'avance.
Pour agrandir les images, cliquez dessus.
J'aurais besoin d'une aide sur le branchement électrique d'une pompe à chaleur multisplit (sur le schéma ce n'est pas très explicite).
Sur la console intérieure (photo 1) j'ai un fil W à brancher et sur le groupe à l’extérieur (photo 2) ce n'est pas indiqué pareil.
Doit-on brancher le fil sur le côté gauche (S1/S2) ?
Merci d'avance.
Pour agrandir les images, cliquez dessus.
23 avril 2021 à 09:23
Réponse 1 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Bonjour Fred, sur les clim actuelles il a habituellement 4 fils par UI : Ground, Ligne, Neutre et Signal.
N'avez-vous pas un "wiring diagram" (voir étiquette ou manuel installation) ?
Attendons d'autres avis.
N'avez-vous pas un "wiring diagram" (voir étiquette ou manuel installation) ?
Attendons d'autres avis.
23 avril 2021 à 11:29
Réponse 2 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Bonjour, pourriez-vous nous communiquer les schémas électriques de votre UI et UE, généralement ils sont sur chaque unité.
23 avril 2021 à 11:44
Réponse 3 du forum dépannage climatisation
Branchement pompe à chaleur Carrier

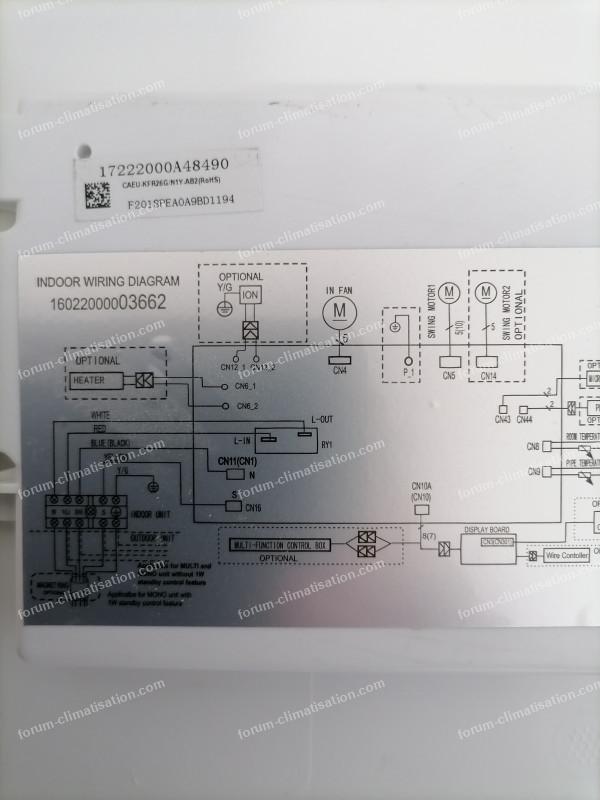

Voici le schéma de l'unité intérieure.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
23 avril 2021 à 19:15
Réponse 4 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Voici le schéma de l'unité extérieure.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
23 avril 2021 à 19:18
Réponse 5 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Je vous pose la question car j'ai le code 88 et le wifi d'allumé sur une console intérieure.
Et je me demandais si c'était pas un mauvais branchement.
Pour agrandir l'image, cliquez dessus.
Et je me demandais si c'était pas un mauvais branchement.
Pour agrandir l'image, cliquez dessus.
23 avril 2021 à 19:21
Réponse 6 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Pour Fred, vous avez posté 2 fois le même schéma, de plus celui-ci est flou dans la partie utile à savoir le câble UE/UI.
Bon, la borne "W" semble reliée à un "Line-Out" de l'UI, donc faute de pouvoir lire le manuel d’installation (donnez la réf de vos UI/UE svp), je ne câblerais pas cette borne.
Bon, la borne "W" semble reliée à un "Line-Out" de l'UI, donc faute de pouvoir lire le manuel d’installation (donnez la réf de vos UI/UE svp), je ne câblerais pas cette borne.
23 avril 2021 à 21:15
Réponse 7 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Voici un schéma.
Source riello.com
Pour agrandir l'image, cliquez dessus.
Source riello.com
Pour agrandir l'image, cliquez dessus.
24 avril 2021 à 12:00
Réponse 8 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Bonjour.
Vu le positionnement en sortie de relais, ce fil pourrait être destiné à alimenter une pompe de relevage. Mais sans certitude.
Vu le positionnement en sortie de relais, ce fil pourrait être destiné à alimenter une pompe de relevage. Mais sans certitude.
24 avril 2021 à 12:42
Réponse 9 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Bonjour Dom, ce fil W relie bien l'UI à l'UE sur ce manuel carrier.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
24 avril 2021 à 15:08
Réponse 10 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Ben... je veux bien, mais il sert à quoi, alors?... A moins que certains constructeurs placent la pompe dans l'UE, je me demande si on a pas déjà eu le cas ici...
24 avril 2021 à 16:54
Réponse 11 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Bonjour, même souci que vous sauf que sur mon unité extérieure (38QUS) je n’ai pas de borne W alors je suppose qu’il ne faut pas la brancher.
Sur les unités intérieures elle est bien présente pourtant (42QHG009D8S).
Pour agrandir l'image, cliquez dessus.
Sur les unités intérieures elle est bien présente pourtant (42QHG009D8S).
Pour agrandir l'image, cliquez dessus.
25 avril 2021 à 09:40
Réponse 12 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
P. S. :
J’ai une borne W sur mes 42QHG009D8S alors que sur mon unité extérieure (38QUS) je n’ai pas cette borne.
D’ailleurs même sur la doc je ne la vois nulle part.
Bizarre bizarre.
Pour agrandir l'image, cliquez dessus.
J’ai une borne W sur mes 42QHG009D8S alors que sur mon unité extérieure (38QUS) je n’ai pas cette borne.
D’ailleurs même sur la doc je ne la vois nulle part.
Bizarre bizarre.
Pour agrandir l'image, cliquez dessus.
25 avril 2021 à 11:25
Réponse 13 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Bonjour Westlounge, merci pour ces infos, le fonctionnement est-il normal en laissant la borne W des l'UI non connectée ?
25 avril 2021 à 11:55
Réponse 14 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Je n’ai pas encore mis en route.
J’espère !
J’espère !
25 avril 2021 à 13:20
Réponse 15 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Si c'était pour moi, je consulterais CARRIER pour éclaircir ce point (à quoi sert la borne W sur une UI ? sur une UE).
25 avril 2021 à 14:20
Réponse 16 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Bonjour.
Réponse de Carrier :
La borne W est l’option 1 Watt pour l'économie d'énergie (l’alimentation du groupe extérieur passe par un relais sur la carte de l’unité intérieure), mais il est disponible que sur les mono splits.
Si vous avez un multi split, la borne W n’existe pas, donc il ne faut pas la brancher sur les unités intérieures.
Réponse de Carrier :
La borne W est l’option 1 Watt pour l'économie d'énergie (l’alimentation du groupe extérieur passe par un relais sur la carte de l’unité intérieure), mais il est disponible que sur les mono splits.
Si vous avez un multi split, la borne W n’existe pas, donc il ne faut pas la brancher sur les unités intérieures.
26 avril 2021 à 11:05
Réponse 17 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Bonjour.
J’ai le même problème sur mon UI j’ai le W mais sur mon UE je l’ai pas alors que je suis en mono split.
La marque de mon climatiseur est Qlima.
Merci d’avance pour vos réponses.
J’ai le même problème sur mon UI j’ai le W mais sur mon UE je l’ai pas alors que je suis en mono split.
La marque de mon climatiseur est Qlima.
Merci d’avance pour vos réponses.
26 avril 2021 à 12:48
Réponse 18 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Effectivement une borne de plus existe aussi sur des Qlima. et comme par hasard avec le même nom "W" que chez Carrier.
Merci Westlounge d'avoir questionné CARRIER. Je trouve bizarre qu'ils aient rajouté un "gros fil" entre UE et UI alors qu'il existe déjà un fil "S" de communication.
Merci Westlounge d'avoir questionné CARRIER. Je trouve bizarre qu'ils aient rajouté un "gros fil" entre UE et UI alors qu'il existe déjà un fil "S" de communication.
26 avril 2021 à 20:33
Réponse 19 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Pour Max, peut-être faudrait-il poser la même question à Qlima France ?
26 avril 2021 à 20:37
Réponse 20 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Bonjour, lire ma réponse à la question 7024.
01 mai 2021 à 18:31
Réponse 21 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Bonjour, je colle cette réponse à propos d'une Qlima
Citation :Source hotline Qlima ?
Après renseignements, il s'avère qu'en multi le fil W de vos UI ne doit pas être branché, il ne se branche qu'en mono.
D'après ce que j'ai compris c'est une histoire d'équilibrage de courant. Je n'en sais pas plus.
02 mai 2021 à 11:36
Réponse 22 du forum dépannage climatisation
Branchement pompe à chaleur Carrier
Bonjour,
J'ai un problème semblable où j’ai posé la question sur un sujet erreur E1 Qlima.
Moi je suis en mono et seulement 4 fils qui relient l'UI à l'UE.
L'UI n'a bien que trois fils à brancher (l/n/s) mais sur mon UE une borne W est présente.
La ligne s fait-elle bien office de communication entre les deux et donc amène bien une phase à mon groupe extérieur ?
(Mon groupe extérieur ne démarre pas
).
J'ai un problème semblable où j’ai posé la question sur un sujet erreur E1 Qlima.
Moi je suis en mono et seulement 4 fils qui relient l'UI à l'UE.
L'UI n'a bien que trois fils à brancher (l/n/s) mais sur mon UE une borne W est présente.
La ligne s fait-elle bien office de communication entre les deux et donc amène bien une phase à mon groupe extérieur ?
(Mon groupe extérieur ne démarre pas
).02 mai 2021 à 13:03
