Question Forum Climatisation : Panne clim gainable Fujitsu UI ARYG24LMLA UE AOYG24LALA
Bonjour et meilleurs vœux pour 2024.
Besoin d’aide, j’ai une panne sur ma clim gainable Atlantic Fujitsu, unité intérieure ARYG24LMLA et unité extérieure AOYG24LALA.
Sur la télécommande filaire, s’affiche 9C et clignote parfois 5 fois, 3 fois ou 2 fois, ce n’est pas régulier.
Tensions d’alimentation 234 V sur l’unité extérieure.
Entre neutre et 3, j’ai 30 à 60 volts qui vacillent.
Entre neutre et 2, 0 volt.
Entre neutre et 1, 230 V.
Entre phase et 3, 130 à 230 V qui vacillent.
Entre phase et 2, 230 V.
Entre phase et 1, 0 volt.
Entre phase et terre, 230 V.
Neutre et terre, 0 volt.
Terre et 3, 30 à 60 V qui vacillent.
Si quelqu’un a une solution, je la prends.
Merci d’avance et bonne journée.
Besoin d’aide, j’ai une panne sur ma clim gainable Atlantic Fujitsu, unité intérieure ARYG24LMLA et unité extérieure AOYG24LALA.
Sur la télécommande filaire, s’affiche 9C et clignote parfois 5 fois, 3 fois ou 2 fois, ce n’est pas régulier.
Tensions d’alimentation 234 V sur l’unité extérieure.
Entre neutre et 3, j’ai 30 à 60 volts qui vacillent.
Entre neutre et 2, 0 volt.
Entre neutre et 1, 230 V.
Entre phase et 3, 130 à 230 V qui vacillent.
Entre phase et 2, 230 V.
Entre phase et 1, 0 volt.
Entre phase et terre, 230 V.
Neutre et terre, 0 volt.
Terre et 3, 30 à 60 V qui vacillent.
Si quelqu’un a une solution, je la prends.
Merci d’avance et bonne journée.
06 janvier 2024 à 11:18
Réponse 1 forum climatisation climatiseurs
Panne clim gainable Fujitsu UI ARYG24LMLA UE AOYG24LALA
Bonjour.
Dans l'unité extérieure.
Entre le neutre et la borne 3 vous avez une varistance marquée VA (un numéro) , c'est une résistance qui diminue quand la tension du réseau sur lequel elle est raccordée subit une surtension.
Une photo de la partie entrée de tension nous permettra de vous guider
Cordialement. Jima
Dans l'unité extérieure.
Entre le neutre et la borne 3 vous avez une varistance marquée VA (un numéro) , c'est une résistance qui diminue quand la tension du réseau sur lequel elle est raccordée subit une surtension.
Une photo de la partie entrée de tension nous permettra de vous guider
Cordialement. Jima
09 janvier 2024 à 11:36
Réponse 2 forum climatisation climatiseurs
Panne clim gainable Fujitsu UI ARYG24LMLA UE AOYG24LALA
Bonjour.
Désolé pour le retard, panne trouvée, carte alimentation et moteur unité intérieure HS.
Sur le moteur diode D4 en court-circuit marque cms AD si quelqu'un peut me dire la correspondance.
Merci d'avance.
Désolé pour le retard, panne trouvée, carte alimentation et moteur unité intérieure HS.
Sur le moteur diode D4 en court-circuit marque cms AD si quelqu'un peut me dire la correspondance.
Merci d'avance.
30 janvier 2024 à 16:37
Réponse 3 forum climatisation climatiseurs
Panne clim gainable Fujitsu UI ARYG24LMLA UE AOYG24LALA

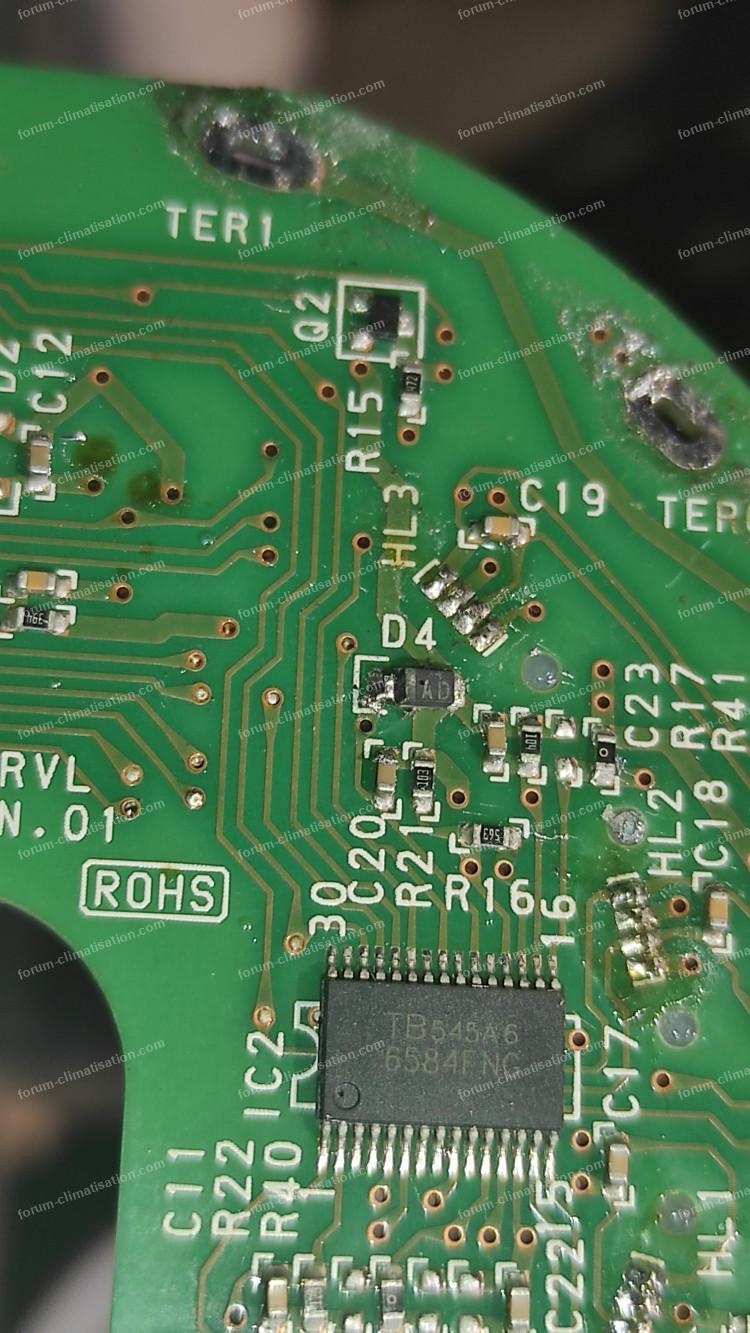

Photo de la diode.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
30 janvier 2024 à 20:50
Réponse 4 forum climatisation climatiseurs
Panne clim gainable Fujitsu UI ARYG24LMLA UE AOYG24LALA
Bonjour.
Une fois la diode enlevée, est-ce que ses soudures rejoignent les fils 4 et 5 du connecteur du câble (à 7 positions dont les 2 et 3 ne sont pas utilisées)? Si oui, c'est une zener de 18 ou 20V, car elle sert à protéger le moteur d'une surtension sur le 15V. 4 = 0V, 5 = 15V.
J'ai déjà eu entre les mains un moteur dans ce genre où la diode AD avait ce rôle. L'enlever avait rendu la vie au moteur. Vous pouvez aussi en mettre une neuve.
Une fois la diode enlevée, est-ce que ses soudures rejoignent les fils 4 et 5 du connecteur du câble (à 7 positions dont les 2 et 3 ne sont pas utilisées)? Si oui, c'est une zener de 18 ou 20V, car elle sert à protéger le moteur d'une surtension sur le 15V. 4 = 0V, 5 = 15V.
J'ai déjà eu entre les mains un moteur dans ce genre où la diode AD avait ce rôle. L'enlever avait rendu la vie au moteur. Vous pouvez aussi en mettre une neuve.
31 janvier 2024 à 10:11
Réponse 5 forum climatisation climatiseurs
Panne clim gainable Fujitsu UI ARYG24LMLA UE AOYG24LALA
Bonjour.
Oui c'est ça fils blanc et noir du connecteur merci pour la réponse rapide.
Bonne journée.
Oui c'est ça fils blanc et noir du connecteur merci pour la réponse rapide.
Bonne journée.
31 janvier 2024 à 11:09
Réponse 6 forum climatisation climatiseurs
Panne clim gainable Fujitsu UI ARYG24LMLA UE AOYG24LALA
Zener 20V, donc, après petite recherche.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
31 janvier 2024 à 13:30
Réponse 7 forum climatisation climatiseurs
Panne clim gainable Fujitsu UI ARYG24LMLA UE AOYG24LALA
Super ça m'arrange bien merci
31 janvier 2024 à 15:08
