Question Forum Dépannage Climatisation : Panne alarme ch05 clim LG FM30AH
Bonjour.
Je suis en possession d'une clim LG FM30AH !
L'ensemble de mes unités intérieures sont en alarme ch05, problème communication après constat sur l'unité extérieure de la platine PCB bien alimentée en 220 V mais aucune led allumée...
Suite à ça j'ai décidé de changer la carte PCB et je me retrouve toujours avec le même problème aucune led allumée et pourtant belle et bien alimentée en 220 V...
Je suis coincée, quelqu'un aurait-il une solution ou connaît ce genre de problème ?
Merci d'avance.
Je suis en possession d'une clim LG FM30AH !
L'ensemble de mes unités intérieures sont en alarme ch05, problème communication après constat sur l'unité extérieure de la platine PCB bien alimentée en 220 V mais aucune led allumée...
Suite à ça j'ai décidé de changer la carte PCB et je me retrouve toujours avec le même problème aucune led allumée et pourtant belle et bien alimentée en 220 V...
Je suis coincée, quelqu'un aurait-il une solution ou connaît ce genre de problème ?
Merci d'avance.
27 janvier 2020 à 21:45
Forum Climatisation Réponse 1
Panne alarme ch05 clim LG FM30AH
Bonjour.
Il faut vérifier :
• Alimentation 220V CA (Extérieur, Intérieur)
• Le connecteur de communication est débranché.
• Les câbles de raccordement sont mal connectés.
• Le GND1,2 n’est pas raccordé au GND principal.
• La ligne de communication est court-circuitée au niveau du GND.
• Le circuit de communication de la carte électronique extérieure est défectueux.
• Le circuit de communication de la carte électronique intérieure est défectueux.
Vérifications :
Vérifier au niveau du bornier d’alimentation électrique la non inversion entre la phase et le neutre.
Vérifier la continuité du câble de communication (borne 3) de l’unité extérieure à la bornes 13 des unités intérieures.
Vérifier au niveau de l’unité extérieure sur la carte électronique la bonne connexion du connecteur CN-COM et CN-POWER.
Vérifier l’état des soudures du connecteur.
Vérifier la bonne connexion des câbles de terre (GND-1 et GND-2) de la carte électronique au châssis de l’unité extérieure et des câbles de terre de l’unité extérieure et aux unités intérieures.
Vérifier que la résistance d’isolement des lignes de communication avec GND soit au minimum de 2MΩ.
Bernard.
Il faut vérifier :
• Alimentation 220V CA (Extérieur, Intérieur)
• Le connecteur de communication est débranché.
• Les câbles de raccordement sont mal connectés.
• Le GND1,2 n’est pas raccordé au GND principal.
• La ligne de communication est court-circuitée au niveau du GND.
• Le circuit de communication de la carte électronique extérieure est défectueux.
• Le circuit de communication de la carte électronique intérieure est défectueux.
Vérifications :
Vérifier au niveau du bornier d’alimentation électrique la non inversion entre la phase et le neutre.
Vérifier la continuité du câble de communication (borne 3) de l’unité extérieure à la bornes 13 des unités intérieures.
Vérifier au niveau de l’unité extérieure sur la carte électronique la bonne connexion du connecteur CN-COM et CN-POWER.
Vérifier l’état des soudures du connecteur.
Vérifier la bonne connexion des câbles de terre (GND-1 et GND-2) de la carte électronique au châssis de l’unité extérieure et des câbles de terre de l’unité extérieure et aux unités intérieures.
Vérifier que la résistance d’isolement des lignes de communication avec GND soit au minimum de 2MΩ.
Bernard.
28 janvier 2020 à 14:50
Forum Climatisation Réponse 2
Panne alarme ch05 clim LG FM30AH
Merci pour cette réponse !!!
Je l'avais déjà vu lors du diagnostic LG sur le net...
J'ai effectué les tests tout semble correct... mais je suis arrivé à détecter je pense une anomalie liée à la carte filtre, j'ai bien le 220V qui entre en input mais rien du tout à la sortie de celui-ci...
Est-ce que l'on pourrait m'éclairer au sujet de cette carte filtre !!
Merci beaucoup.
Je l'avais déjà vu lors du diagnostic LG sur le net...
J'ai effectué les tests tout semble correct... mais je suis arrivé à détecter je pense une anomalie liée à la carte filtre, j'ai bien le 220V qui entre en input mais rien du tout à la sortie de celui-ci...
Est-ce que l'on pourrait m'éclairer au sujet de cette carte filtre !!
Merci beaucoup.
28 janvier 2020 à 21:51
Forum Climatisation Réponse 3
Panne alarme ch05 clim LG FM30AH
Suite de ma question.
Bonjour. Je suis en panne avec ma clim LG FM30AH j'aimerais avoir des précisions sur les tensions existantes sur cet appareil... la tension d'entrée en IN sur la carte PFC et le OUT.
Merci beaucoup.
Bonjour. Je suis en panne avec ma clim LG FM30AH j'aimerais avoir des précisions sur les tensions existantes sur cet appareil... la tension d'entrée en IN sur la carte PFC et le OUT.
Merci beaucoup.
29 janvier 2020 à 20:55
Forum Climatisation Réponse 4
Panne alarme ch05 clim LG FM30AH
Bonjour.
En ce qui me concerne, je ne peux guère vous aider sans photo de la carte, si possible recto-verso.
Cordialement, Dom.
En ce qui me concerne, je ne peux guère vous aider sans photo de la carte, si possible recto-verso.
Cordialement, Dom.
29 janvier 2020 à 23:42
Forum Climatisation Réponse 5
Panne alarme ch05 clim LG FM30AH
Bonjour.
Merci Dom de votre réponse, je vous envoie ce que j'ai comme info photos.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Merci Dom de votre réponse, je vous envoie ce que j'ai comme info photos.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
01 février 2020 à 16:37
Forum Climatisation Réponse 6
Panne alarme ch05 clim LG FM30AH
La première photo correspond à la carte PCB cosse rouge (in pfc) débrancher le 220 est présent cosse bleu (out pfc) comme indiqué sur le schéma électrique (photo 3).
Je n'ai pas démonté la carte PFC que j'ai déjà démonté une fois plutôt galère mais à l'entrée de celle-ci plus de tension alors que la continuité des fils est bonne (incompréhensible) donc forcément rien en out de celle-ci non plus.
La question se porte donc sur cette carte PFC (environ 170 euros) et j'ai déjà changé la carte PCB (500 euros) d'où mon questionnement histoire de ne pas changer la PFC sans connaître réellement son intérêt...
Lorsque je l'avais démonté les pistes de la PFC me donne bien une continuité entre l'entrée et la sortie phase et neutre et pas de court-circuit entre les deux.
Je n'ai pas démonté la carte PFC que j'ai déjà démonté une fois plutôt galère mais à l'entrée de celle-ci plus de tension alors que la continuité des fils est bonne (incompréhensible) donc forcément rien en out de celle-ci non plus.
La question se porte donc sur cette carte PFC (environ 170 euros) et j'ai déjà changé la carte PCB (500 euros) d'où mon questionnement histoire de ne pas changer la PFC sans connaître réellement son intérêt...
Lorsque je l'avais démonté les pistes de la PFC me donne bien une continuité entre l'entrée et la sortie phase et neutre et pas de court-circuit entre les deux.
01 février 2020 à 16:47
Forum Climatisation Réponse 7
Panne alarme ch05 clim LG FM30AH
Il y a-t-il un risque de shunter cette carte PFC pour avancer un diagnostic... ?
01 février 2020 à 16:49
Forum Climatisation Réponse 8
Panne alarme ch05 clim LG FM30AH

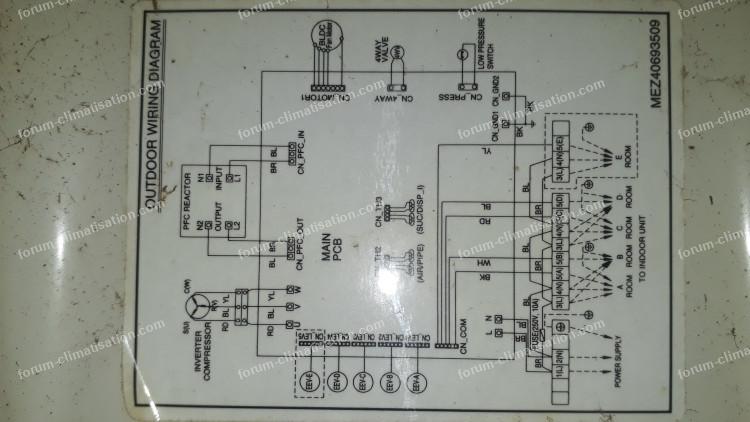

La pluie me laissant un peu de temps voici la carte PFC reactor de ma clim.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
01 février 2020 à 17:35
Forum Climatisation Réponse 9
Panne alarme ch05 clim LG FM30AH
PFC reactor le câble en in lui apporte bien le 220V rien en sortie.
Merci de votre intéressement à mon problème, un gros gros merci même...
Pour agrandir les images, cliquez dessus.
Merci de votre intéressement à mon problème, un gros gros merci même...
Pour agrandir les images, cliquez dessus.
01 février 2020 à 17:38
Forum Climatisation Réponse 10
Panne alarme ch05 clim LG FM30AH
Bonjour,
Cette carte ne présente aucun composant fragile au point d'empêcher le 230 de la traverser : je ne vois qu'une soudure qui aurait lâché.
Cette carte ne présente aucun composant fragile au point d'empêcher le 230 de la traverser : je ne vois qu'une soudure qui aurait lâché.
01 février 2020 à 18:11
Forum Climatisation Réponse 11
Panne alarme ch05 clim LG FM30AH

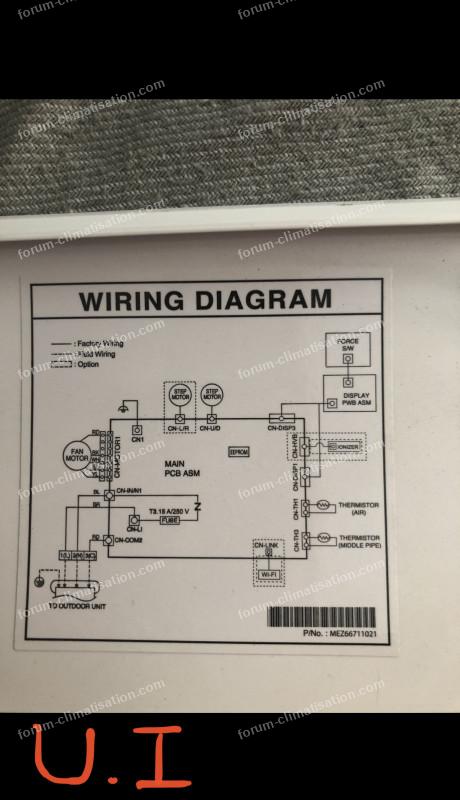

(rep5) La photo du schéma de câblage de la carte (PCB) principale (MAIN) est inexploitable pour mes vieux yeux, car floue et mal cadrée.
01 février 2020 à 18:19
Forum Climatisation Réponse 12
Panne alarme ch05 clim LG FM30AH
Je la renvoie au plus vite toutes mes excuses.
01 février 2020 à 18:22
Forum Climatisation Réponse 13
Panne alarme ch05 clim LG FM30AH

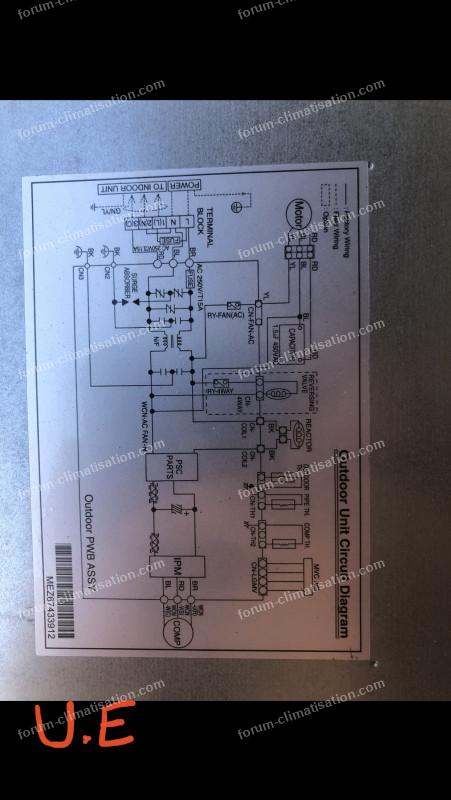

Voici le schéma plus net.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
01 février 2020 à 18:38
Forum Climatisation Réponse 14
Panne alarme ch05 clim LG FM30AH
Vous avez un multimètre pour sonner entrée <=> sortie de la carte à travers les 2 bobines, côté phase puis côté neutre ?
Un fer à souder + soudure pour refaire les soudures douteuses, voire toutes étant donné leur faible nombre.
Cordialement.
Un fer à souder + soudure pour refaire les soudures douteuses, voire toutes étant donné leur faible nombre.
Cordialement.
01 février 2020 à 21:04
Forum Climatisation Réponse 15
Panne alarme ch05 clim LG FM30AH
Bonjour.
Oui tam j'ai fait des études de maintenance industriel, bon je connais peu l'électronique...
Mais j'ai effectué les tests comme écrit plus haut mon constat à l'heure actuelle : Alimentation de la carte filtre câble décâblé, j'ai 220V câble câblée à l'entrée de la carte les 220V disparaissent et je parle que de la partie (in) de la carte filtre.
Oui tam j'ai fait des études de maintenance industriel, bon je connais peu l'électronique...
Mais j'ai effectué les tests comme écrit plus haut mon constat à l'heure actuelle : Alimentation de la carte filtre câble décâblé, j'ai 220V câble câblée à l'entrée de la carte les 220V disparaissent et je parle que de la partie (in) de la carte filtre.
02 février 2020 à 14:45
Forum Climatisation Réponse 16
Panne alarme ch05 clim LG FM30AH
Sur la carte filtre en bleu j'ai un capacitif réf pcx2 337 mkp.
Comment tester celui-ci ?
Comment tester celui-ci ?
02 février 2020 à 14:48
Forum Climatisation Réponse 17
Panne alarme ch05 clim LG FM30AH
Bonjour.
Sur votre carte de la réponse 9, il n'y a que du gros fil et des pistes de cuivre ; il doit donc y avoir continuité de gauche à droite sur les 2 parties. Si l'une d'elles ne le fait pas, alors une bobine est coupée, très facile de trouver laquelle.
Le condo ne peut pas couper le passage du courant ; en cas de défaut, il pourrait éventuellement mettre les 2 parties en court-jus, mais c'est peu probable. Ce n'est pas un 337, plutôt un 335 (3.3µ) ou un 334 (0.33µ), la photo ne permet pas de savoir.
Sur votre carte de la réponse 9, il n'y a que du gros fil et des pistes de cuivre ; il doit donc y avoir continuité de gauche à droite sur les 2 parties. Si l'une d'elles ne le fait pas, alors une bobine est coupée, très facile de trouver laquelle.
Le condo ne peut pas couper le passage du courant ; en cas de défaut, il pourrait éventuellement mettre les 2 parties en court-jus, mais c'est peu probable. Ce n'est pas un 337, plutôt un 335 (3.3µ) ou un 334 (0.33µ), la photo ne permet pas de savoir.
02 février 2020 à 15:17
Forum Climatisation Réponse 18
Panne alarme ch05 clim LG FM30AH
Bonjour Dom.
C'est bien un 337 j'ai la continuité d'un bout à l'autre sur la phase et également sur le neutre mais malgré ça c'est du 220V dès que je branche l'alim dessus en entrée et donc rien en sortie non plus et pas de continuité entre la phase et le neutre.
C'est bien un 337 j'ai la continuité d'un bout à l'autre sur la phase et également sur le neutre mais malgré ça c'est du 220V dès que je branche l'alim dessus en entrée et donc rien en sortie non plus et pas de continuité entre la phase et le neutre.
02 février 2020 à 15:57
Forum Climatisation Réponse 19
Panne alarme ch05 clim LG FM30AH
Bonjour,
Je passe à l'image pour éclaircir les écrits : On est bien d'accord que c'est comme si cette carte ne comportait qu'un fil marron et un fil bleu ?
Donc si on applique 230V entre PH et N d'un côté, on doit les avoir de l'autre côté ?
Pour agrandir l'image, cliquez dessus.
Je passe à l'image pour éclaircir les écrits : On est bien d'accord que c'est comme si cette carte ne comportait qu'un fil marron et un fil bleu ?
Donc si on applique 230V entre PH et N d'un côté, on doit les avoir de l'autre côté ?
Pour agrandir l'image, cliquez dessus.
02 février 2020 à 16:48
Forum Climatisation Réponse 20
Panne alarme ch05 clim LG FM30AH
Autrement dit, quand vous branchez tout, vous n'avez plus rien NI à droite NI à gauche. Non? Si c'est bien ça, alors vous avez un court-jus qui écroule tout quelque part, en amont ou en aval de cette carte, mais qui ne fait rien disjoncter parce qu'il y a une limitation de courant (thermistance ou résistance).
Si vous pouviez poster un gros plan des inscriptions de la capa, ce serait pas mal. Pour lever le doute la concernant (cf post 17), dessoudez en une patte et voyez si ça change quelque chose.
Si vous pouviez poster un gros plan des inscriptions de la capa, ce serait pas mal. Pour lever le doute la concernant (cf post 17), dessoudez en une patte et voyez si ça change quelque chose.
02 février 2020 à 17:15
Forum Climatisation Réponse 21
Panne alarme ch05 clim LG FM30AH

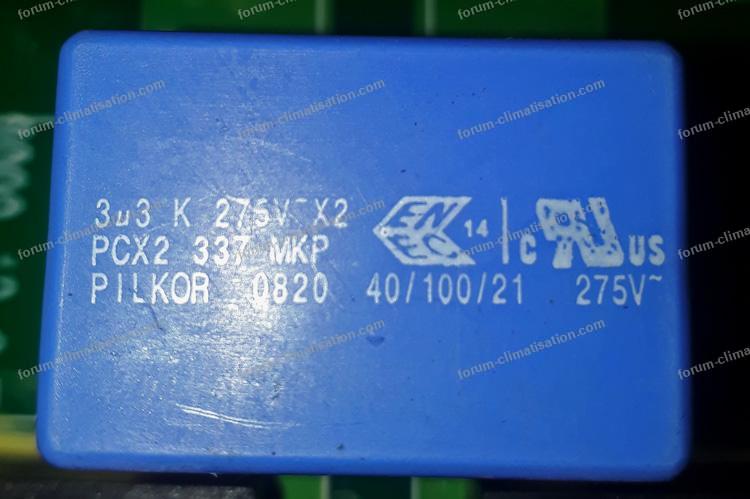

Voici une photo.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
02 février 2020 à 17:22
Forum Climatisation Réponse 22
Panne alarme ch05 clim LG FM30AH
Oui c'est exactement ça... Dom.
J'ai effectué un test en alimentant cette carte avec une prise 220 ce coup là j’obtiens le 220 en sortie.
Alors pour quelle raison elle marche alimentée par une rallonge et non par la PCB alors que je lis bien le 220 à la sortie de la PCB ?
J'ai effectué un test en alimentant cette carte avec une prise 220 ce coup là j’obtiens le 220 en sortie.
Alors pour quelle raison elle marche alimentée par une rallonge et non par la PCB alors que je lis bien le 220 à la sortie de la PCB ?
02 février 2020 à 17:28
Forum Climatisation Réponse 23
Panne alarme ch05 clim LG FM30AH
La valeur de la capa crève les yeux : 3µ3 ou si vous préférez 3.3µF. 337 doit être autre chose, par ex n° de lot , en tous cas pas important.
Donc, il est confirmé que quand vous branchez tout, vous n'avez plus rien NI à droite NI à gauche. Dans ce cas la carte n'y est pour rien. Coupez le courant et mesurez en ohmmètre la résistance vue entre phase et neutre de la carte (tout étant branché dans la machine).
Au post 2, vous disiez "j'ai bien le 220V qui entre en input mais rien du tout à la sortie de celui-ci...". C'était donc faux! Vous avez CRU qu'il y avait une tension en entrée, mais en fait vous ne l'aviez pas mesurée une fois tout remis en place, vous vous seriez aperçu du changement. Du coup les intervenants du forum sont aiguillés sur de fausses pistes! :-(
Donc, il est confirmé que quand vous branchez tout, vous n'avez plus rien NI à droite NI à gauche. Dans ce cas la carte n'y est pour rien. Coupez le courant et mesurez en ohmmètre la résistance vue entre phase et neutre de la carte (tout étant branché dans la machine).
Au post 2, vous disiez "j'ai bien le 220V qui entre en input mais rien du tout à la sortie de celui-ci...". C'était donc faux! Vous avez CRU qu'il y avait une tension en entrée, mais en fait vous ne l'aviez pas mesurée une fois tout remis en place, vous vous seriez aperçu du changement. Du coup les intervenants du forum sont aiguillés sur de fausses pistes! :-(
02 février 2020 à 22:39
Forum Climatisation Réponse 24
Panne alarme ch05 clim LG FM30AH
Bonjour Dom.
Je parlais du in sortie pcb qui entre dans le in de la carte filtre je me suis peut être mal exprimé je m'en excuse !
J'ai recâblé la carte filtre qui marche quand je la branche en direct sur le 220 v d'une prise.
Je me permets de récapituler...
La carte filtre est alimentée pas la PCB (cosse rouge sur la PCB) et le out carte filtre retourne sur la PCB (cosse bleue) (réponse 5 et réponse 13 photo carte PCB et schéma électrique: huffy:).
Quand je débranche la cosse rouge et que je teste les bornes in PCB j'ai le 220 v.
Quand je branche la carte filtre le 220v disparait.
Pour le coup je suis perdu...
J'ai également fait ce test en ne branchant pas la sortie de la carte filtre et les résultats sont les mêmes le 220 v disparaît.
Merci encore de votre intérêt à mon problème.
Je parlais du in sortie pcb qui entre dans le in de la carte filtre je me suis peut être mal exprimé je m'en excuse !
J'ai recâblé la carte filtre qui marche quand je la branche en direct sur le 220 v d'une prise.
Je me permets de récapituler...
La carte filtre est alimentée pas la PCB (cosse rouge sur la PCB) et le out carte filtre retourne sur la PCB (cosse bleue) (réponse 5 et réponse 13 photo carte PCB et schéma électrique: huffy:).
Quand je débranche la cosse rouge et que je teste les bornes in PCB j'ai le 220 v.
Quand je branche la carte filtre le 220v disparait.
Pour le coup je suis perdu...
J'ai également fait ce test en ne branchant pas la sortie de la carte filtre et les résultats sont les mêmes le 220 v disparaît.
Merci encore de votre intérêt à mon problème.
03 février 2020 à 11:33
Forum Climatisation Réponse 25
Panne alarme ch05 clim LG FM30AH
Bonjour.
Pour info, PCB veut dire carte (printed circuit board). "La carte PCB" ne veut donc rien dire, c'est la carte "MAIN" (principale, en anglais). Bref, je chipote, mais c'est pour votre bien.
Sinon, vous me contraignez à vous faire un schéma pour vous expliquer ce qui se passe. Votre secteur arrive en A/B via une résistance suffisamment faible pour ne pas perturber votre voltmètre. Si vous ouvrez une liaison au moins parmi les AC, BD, EG ou FH (ou plusieurs), le court-circuit à droite n'est plus visible, donc vous retrouvez en A/B vos 230V. Sinon, le court-circuit fait que vous perdez les 230V dans la résistance et tout le reste passe à 0.
Avec ça, vous devriez comprendre mes posts 20 et 24. Et ne plus être perdu.
Pour agrandir l'image, cliquez dessus.
Pour info, PCB veut dire carte (printed circuit board). "La carte PCB" ne veut donc rien dire, c'est la carte "MAIN" (principale, en anglais). Bref, je chipote, mais c'est pour votre bien.
Sinon, vous me contraignez à vous faire un schéma pour vous expliquer ce qui se passe. Votre secteur arrive en A/B via une résistance suffisamment faible pour ne pas perturber votre voltmètre. Si vous ouvrez une liaison au moins parmi les AC, BD, EG ou FH (ou plusieurs), le court-circuit à droite n'est plus visible, donc vous retrouvez en A/B vos 230V. Sinon, le court-circuit fait que vous perdez les 230V dans la résistance et tout le reste passe à 0.
Avec ça, vous devriez comprendre mes posts 20 et 24. Et ne plus être perdu.
Pour agrandir l'image, cliquez dessus.
03 février 2020 à 13:58
Forum Climatisation Réponse 26
Panne alarme ch05 clim LG FM30AH
Bonjour.
Tout d'abord toutes mes excuses de vous avoir contraint à quoi que ce soit...
Bon il me reste plus qu'à trouver où est le court-circuit si j'ai bien compris.
Merci.
Tout d'abord toutes mes excuses de vous avoir contraint à quoi que ce soit...
Bon il me reste plus qu'à trouver où est le court-circuit si j'ai bien compris.
Merci.
04 février 2020 à 11:19
Forum Climatisation Réponse 27
Panne alarme ch05 clim LG FM30AH
Image du jour BricoVidéo. Bonjour à toutes et à tous.
Information à cet emplacement du forum climatisation sera publiée l’image du jour.
À ce jour 72 469 internautes sont inscrits sur les forums de Bricovidéo.
Pour agrandir l'image, cliquez dessus.
Le Monde d'Après. La Campagne à Paris. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement l'équipe du forum dépannage climatisation.
Information à cet emplacement du forum climatisation sera publiée l’image du jour.
À ce jour 72 469 internautes sont inscrits sur les forums de Bricovidéo.
Pour agrandir l'image, cliquez dessus.
Le Monde d'Après. La Campagne à Paris. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement l'équipe du forum dépannage climatisation.
29 avril 2020 à 16:23
Forum Climatisation Réponse 28
Invité
Panne alarme ch05 clim LG FM30AH
Invité
Bonjour.
J’ai un climatiseur LG Inverter neuf, après l’installation celui-ci démarre, tourne pendant 2 minutes puis s'arrête avec code défaut ch05.
J'ai vérifié les branchements (OK).
Je suis un peu perdu, pouvez-vous m'éclairer SVP ?
J’ai un climatiseur LG Inverter neuf, après l’installation celui-ci démarre, tourne pendant 2 minutes puis s'arrête avec code défaut ch05.
J'ai vérifié les branchements (OK).
Je suis un peu perdu, pouvez-vous m'éclairer SVP ?
23 juin 2020 à 13:50
Forum Climatisation Réponse 29
Panne alarme ch05 clim LG FM30AH
Bonjour.
Ben nous aussi on est un peu perdu...
"Neuf"... Vous êtes installateur?
C'est un split ou un multisplit? Références UE et UI(s)?
Qu'est-ce qui tourne pendant 2 mn? Le compresseur tourne-t-il? Y a-t-il production de froid ou de chaud?
Ben nous aussi on est un peu perdu...
"Neuf"... Vous êtes installateur?
C'est un split ou un multisplit? Références UE et UI(s)?
Qu'est-ce qui tourne pendant 2 mn? Le compresseur tourne-t-il? Y a-t-il production de froid ou de chaud?
24 juin 2020 à 09:08
Forum Climatisation Réponse 30
Panne alarme ch05 clim LG FM30AH
Bonjour.
Je ne suis pas installateur mais je me débrouille un peu en électricité, je l’ai installé avec un ami.
C'est un mono split LG s4uw12ja31ad.
Ce qui tourne pendant à peu près deux minutes et le ventilo du split, le ventilo extérieur du compresseur ne se déclenche pas, puis tout s’arrête avec le code de défaut c’est H05.
J’ai vérifié l’installation la phase et neutre. Les fusibles de la carte, tout était bon.
Je ne suis pas installateur mais je me débrouille un peu en électricité, je l’ai installé avec un ami.
C'est un mono split LG s4uw12ja31ad.
Ce qui tourne pendant à peu près deux minutes et le ventilo du split, le ventilo extérieur du compresseur ne se déclenche pas, puis tout s’arrête avec le code de défaut c’est H05.
J’ai vérifié l’installation la phase et neutre. Les fusibles de la carte, tout était bon.
25 juin 2020 à 11:13
Forum Climatisation Réponse 31
Panne alarme ch05 clim LG FM30AH
Votre phrase "Ce qui tourne..." est incompréhensible. Relisez-vous, vous verrez!
Le ventilo intérieur : tourne ou pas?
Le ventilo extérieur : tourne ou pas?
Le compresseur : tourne ou pas?
Le ventilo intérieur : tourne ou pas?
Le ventilo extérieur : tourne ou pas?
Le compresseur : tourne ou pas?
25 juin 2020 à 11:32
Forum Climatisation Réponse 32
Panne alarme ch05 clim LG FM30AH
Désolé.
Le ventilo intérieur tourne (moins de 2 min).
Le ventilo extérieur ne tourne pas.
Le compresseur ne tourne pas.
Le ventilo intérieur tourne (moins de 2 min).
Le ventilo extérieur ne tourne pas.
Le compresseur ne tourne pas.
25 juin 2020 à 11:37
Forum Climatisation Réponse 33
Panne alarme ch05 clim LG FM30AH
Bonjour Dom et Amg,
En relisant le message 41 de Monitorer fonctionnement d'une clim LG Mobile LGMV, je dirais :
"Ce qui tourne pendant à peu près deux minutes c'est le ventilo du split, le ventilo extérieur et le compresseur ne se déclenchent pas"
En relisant le message 41 de Monitorer fonctionnement d'une clim LG Mobile LGMV, je dirais :
"Ce qui tourne pendant à peu près deux minutes c'est le ventilo du split, le ventilo extérieur et le compresseur ne se déclenchent pas"
25 juin 2020 à 12:11
Forum Climatisation Réponse 34
Panne alarme ch05 clim LG FM30AH
Bonjour tam.
Exactement ça.
Ventilo intérieur tourne.
Ventilo extérieur ne tourne pas.
Compresseur ne tourne pas.
Exactement ça.
Ventilo intérieur tourne.
Ventilo extérieur ne tourne pas.
Compresseur ne tourne pas.
25 juin 2020 à 12:31
Forum Climatisation Réponse 35
Panne alarme ch05 clim LG FM30AH
Pour Amg, pour ne pas être perdu il suffit de trouver l'appli "LG service AS" et de se lire les explications pour l'erreur "CH05".
Citation :
Vérifier que :
- le câble UE/UI est conforme (PE, N, Ph, Com ; pas d'inversion N et Ph)
- le fusible de l'UE est OK
- les leds rouge et verte de la carte électronique sont allumées
25 juin 2020 à 13:16
Forum Climatisation Réponse 36
Panne alarme ch05 clim LG FM30AH
J’ai déjà vérifié, par contre je viens d’avoir à l’instant un technicien qui m’a demandé de faire des tests par téléphone avec un multimètre, phase une, autre phase terre.
Puis sur le câble UE/UI et d’après lui ça vient de la carte électronique.
Je viens à l’instant de la démonter je ne vois rien.
Pouvez-vous me dire si vous voyez quelque chose que je peux tester dessus.
Pour agrandir l'image, cliquez dessus.
Puis sur le câble UE/UI et d’après lui ça vient de la carte électronique.
Je viens à l’instant de la démonter je ne vois rien.
Pouvez-vous me dire si vous voyez quelque chose que je peux tester dessus.
Pour agrandir l'image, cliquez dessus.
25 juin 2020 à 13:33
Forum Climatisation Réponse 37
Panne alarme ch05 clim LG FM30AH
Bonjour.
Vous pouvez tester hors tension la grosse résistance blanche proche de la bobine de cuivre. Quelques dizaines d'ohms, c'est marqué dessus. Si elle est bonne, mettez sous tension sans demander de chaud ni de froid et mesurez les tensions sur les 5 condos chimiques proches les uns des autres et proches du transfo jaune. Normalement diverses tensions comme 5V, 12V ou 15V. Si tous sont à 0v l'alim ne marche pas et cela explique le CH05.
Vous pouvez tester hors tension la grosse résistance blanche proche de la bobine de cuivre. Quelques dizaines d'ohms, c'est marqué dessus. Si elle est bonne, mettez sous tension sans demander de chaud ni de froid et mesurez les tensions sur les 5 condos chimiques proches les uns des autres et proches du transfo jaune. Normalement diverses tensions comme 5V, 12V ou 15V. Si tous sont à 0v l'alim ne marche pas et cela explique le CH05.
25 juin 2020 à 21:52
Forum Climatisation Réponse 38
Panne alarme ch05 clim LG FM30AH
Pour Amg22, avant de dépanner ce matériel neuf, pourquoi ne pas ne pas retourner la carte UE sous garantie, puisqu'elle a vraisemblablement ses alimentations très basse tension HS ?
25 juin 2020 à 23:06
Forum Climatisation Réponse 39
Panne alarme ch05 clim LG FM30AH
Bonjour à tous.
J’ai fait tester la carte dans un magasin d’électronique c’était un petit test assez rapide et après constatation il ne remarque rien d’anormal je leur ai dit de tester les composants que vous m’avez décrits.
Par contre j’avais une question, s’il vous plaît, il y a un petit module qui se trouve en dessous de la carte d’alimentation avec une cosse phase et neutre, quelqu’un peut me dire comment la tester ?
Et si vous pensez que ça peut venir de ce module aussi ?
Merci.
Tam : La clim a été acheté au magasin LG (Algérie).
Pour agrandir l'image, cliquez dessus.
J’ai fait tester la carte dans un magasin d’électronique c’était un petit test assez rapide et après constatation il ne remarque rien d’anormal je leur ai dit de tester les composants que vous m’avez décrits.
Par contre j’avais une question, s’il vous plaît, il y a un petit module qui se trouve en dessous de la carte d’alimentation avec une cosse phase et neutre, quelqu’un peut me dire comment la tester ?
Et si vous pensez que ça peut venir de ce module aussi ?
Merci.
Tam : La clim a été acheté au magasin LG (Algérie).
Pour agrandir l'image, cliquez dessus.
05 juillet 2020 à 11:22
Forum Climatisation Réponse 40
Panne alarme ch05 clim LG FM30AH
Bonjour,
Je comprends qu'un magasin d'électronique n'a rien trouvé visuellement d'anormal et qu'il n'y a pas de garantie.
Je comprends qu'un magasin d'électronique n'a rien trouvé visuellement d'anormal et qu'il n'y a pas de garantie.
Citation :Vous semblez vouloir chercher "au petit bonheur la chance", désolé de ne pas pouvoir vous aider dans cette voie.
Par contre j’avais une question, s’il vous plaît, il y a un petit module qui se trouve en dessous de la carte d’alimentation avec une cosse phase et neutre, quelqu’un peut me dire comment la tester ?
05 juillet 2020 à 12:48
Forum Climatisation Réponse 41
Panne alarme ch05 clim LG FM30AH
Bonjour.
Avec une photo aussi réduite sur la chose, on ne peut guère se prononcer. Relais, condensateur de ventilo, autre chose...
Le magasin a-t-il vérifié toutes les tensions comme je l'indiquais?
Avec une photo aussi réduite sur la chose, on ne peut guère se prononcer. Relais, condensateur de ventilo, autre chose...
Le magasin a-t-il vérifié toutes les tensions comme je l'indiquais?
05 juillet 2020 à 14:25
Forum Climatisation Réponse 42
Panne alarme ch05 clim LG FM30AH
Désolé pour la photo j'avais du mal à la prendre.
Le magasin a fait les vérifications mais pas de tout les composants, il a vérifié, pour lui il était bien, il trouve que tout va bien.
Je n'arrive pas à savoir d'où peut venir le problème.
Le magasin a fait les vérifications mais pas de tout les composants, il a vérifié, pour lui il était bien, il trouve que tout va bien.
Je n'arrive pas à savoir d'où peut venir le problème.
07 juillet 2020 à 21:46
Forum Climatisation Réponse 43
Panne alarme ch05 clim LG FM30AH
Le magasin a-t-il juste testé quelques composants avec un ohmmètre, ou a-t-il mis la carte sous tension puis vérifié les tensions comme je l'indiquais?
08 juillet 2020 à 08:40
Forum Climatisation Réponse 44
Panne alarme ch05 clim LG FM30AH
Il avait pris dans le bureau mais je pense que c’est avec le testeur, il ne l’a pas mis sous tension.
09 juillet 2020 à 20:26
Forum Climatisation Réponse 45
Panne alarme ch05 clim LG FM30AH
Ben si "vous" n'avez pas la possibilité de mettre sous tension pour vérifier l'alimentation, je ne peux guère vous aider plus...
10 juillet 2020 à 07:33
Forum Climatisation Réponse 46
Panne alarme ch05 clim LG FM30AH
Bonjour Dom-Aom.
J’ai réussi à avoir une carte d’une clim neuf sous emballage que j’ai testée sur ma clim, et toujours le même problème, le compresseur extérieur ne démarre pas, le ventilo non plus, puis ch 05.
J’ai réussi à avoir une carte d’une clim neuf sous emballage que j’ai testée sur ma clim, et toujours le même problème, le compresseur extérieur ne démarre pas, le ventilo non plus, puis ch 05.
24 juillet 2020 à 10:51
Forum Climatisation Réponse 47
Panne alarme ch05 clim LG FM30AH

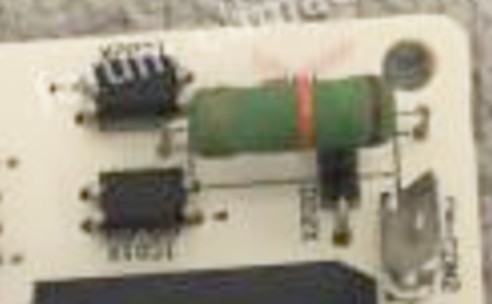

Ci-joint une photo du module qui se situe en dessous de la carte mère du compresseur, est-ce que vous pensez que ça peut venir de là ?
Comment savoir si ça vient pas de l’intérieur non plus, si vous avez des idées merci.
Pour agrandir les images, cliquez dessus.
Comment savoir si ça vient pas de l’intérieur non plus, si vous avez des idées merci.
Pour agrandir les images, cliquez dessus.
24 juillet 2020 à 11:24
Forum Climatisation Réponse 48
Panne alarme ch05 clim LG FM30AH
Bonjour.
Dans la mesure où c'est du matériel neuf, il y a quand même de fortes chances pour que les unités soient bonnes. En partie confirmé par votre nouvelle carte. Reste la connectique entre les 2. Vérifiez avec attention que le câble de liaison fait bien correspondre les 4 bornes de l'UI (phase, neutre, communication et terre) avec les 4 bornes CORRESPONDANTES de l'UE.
Pour moi votre photo 1 montre le condensateur du ventilo extérieur. Aucun rapport avec un problème de communication. Sinon question toute bête : suite à une demande de froid ou de chaud, est-ce que vous avez bien le secteur en entrée d'UE?...
Dans la mesure où c'est du matériel neuf, il y a quand même de fortes chances pour que les unités soient bonnes. En partie confirmé par votre nouvelle carte. Reste la connectique entre les 2. Vérifiez avec attention que le câble de liaison fait bien correspondre les 4 bornes de l'UI (phase, neutre, communication et terre) avec les 4 bornes CORRESPONDANTES de l'UE.
Pour moi votre photo 1 montre le condensateur du ventilo extérieur. Aucun rapport avec un problème de communication. Sinon question toute bête : suite à une demande de froid ou de chaud, est-ce que vous avez bien le secteur en entrée d'UE?...
24 juillet 2020 à 12:52
Forum Climatisation Réponse 49
Panne alarme ch05 clim LG FM30AH
Bonjour,
Autre question bête à Amg, êtes-vous sûr que l'UI et l'UE sont faites pour fonctionner (communiquer) ensemble ??
Par ailleurs, en joignant une photo de votre "wiring diagram" (voir réponse 13) vous ferez gagner du temps aux intervenants.
Cordialement.
Autre question bête à Amg, êtes-vous sûr que l'UI et l'UE sont faites pour fonctionner (communiquer) ensemble ??
Par ailleurs, en joignant une photo de votre "wiring diagram" (voir réponse 13) vous ferez gagner du temps aux intervenants.
Cordialement.
24 juillet 2020 à 13:52
Forum Climatisation Réponse 50
Panne alarme ch05 clim LG FM30AH
Dom-Aom : Les 4 bornes de l'UI (phase, neutre, communication et terre) avec les 4 bornes correspondent exactement au manuel d’installation et ceux de l'UI et UE.
Oui j'ai bien le secteur sur l’UE.
Tam : normalement ils sont faits pour communiquer ensemble ce sont les mêmes références, sauf s’il faut vérifier quelque chose de précis dites-moi le je le ferai.
Les photos du wiring diagram c'est bien cela que vous m’avez demandé ?
Pour agrandir les images, cliquez dessus.
Oui j'ai bien le secteur sur l’UE.
Tam : normalement ils sont faits pour communiquer ensemble ce sont les mêmes références, sauf s’il faut vérifier quelque chose de précis dites-moi le je le ferai.
Les photos du wiring diagram c'est bien cela que vous m’avez demandé ?
Pour agrandir les images, cliquez dessus.
24 juillet 2020 à 18:37
Forum Climatisation Réponse 51
Panne alarme ch05 clim LG FM30AH
Ma question bête supposait que, comme dans certains modèles LG, le secteur arrive d'abord sur l'UI, puis est envoyé sur l'UE à travers un relais. Mais sur votre machine ce n'est apparemment pas le cas.
Le wiring diagram est un schéma comme celui de la réponse 13, en général collé sous le capot de l'UE.
Le wiring diagram est un schéma comme celui de la réponse 13, en général collé sous le capot de l'UE.
24 juillet 2020 à 23:44
Forum Climatisation Réponse 52
Invité
Panne alarme ch05 clim LG FM30AH
Invité
Bonjour.
Hors tension, quelle valeurs ohmiques trouvez-vous sur les fils de liaisons entre le groupe et l'unité intérieure ?
Les fils doivent être débranchés au moins d'un côté.
Mesurez tous les fils (normalement 4) entre eux y compris la terre. Puis refaites la même mesure tous les fils branchés.
Ensuite sous tension mesurez la tension que vous trouverez sur les 3 fils (PH/N/COM) et la valeur de chacun d'entre eux par rapport à la terre.
Contrôlez si le compresseur et le ventilateur ne présentent pas de défaut d'isolement.
Pour continuer, vous coupez le jus puis vous débranchez le ventilateur, le compresseur, la v4v, le détendeur.
Soit à tour de rôle un après l'autre soit tous en même temps.
Si le défaut n'apparaît plus alors c'est un des composants qui a une fuite à la terre et qui perturbe la communication.
Cordialement.
Hors tension, quelle valeurs ohmiques trouvez-vous sur les fils de liaisons entre le groupe et l'unité intérieure ?
Les fils doivent être débranchés au moins d'un côté.
Mesurez tous les fils (normalement 4) entre eux y compris la terre. Puis refaites la même mesure tous les fils branchés.
Ensuite sous tension mesurez la tension que vous trouverez sur les 3 fils (PH/N/COM) et la valeur de chacun d'entre eux par rapport à la terre.
Contrôlez si le compresseur et le ventilateur ne présentent pas de défaut d'isolement.
Pour continuer, vous coupez le jus puis vous débranchez le ventilateur, le compresseur, la v4v, le détendeur.
Soit à tour de rôle un après l'autre soit tous en même temps.
Si le défaut n'apparaît plus alors c'est un des composants qui a une fuite à la terre et qui perturbe la communication.
Cordialement.
25 juillet 2020 à 08:36
Forum Climatisation Réponse 53
Panne alarme ch05 clim LG FM30AH
Dom-Aom voici les schémas.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
25 juillet 2020 à 12:09
Forum Climatisation Réponse 54
Panne alarme ch05 clim LG FM30AH
Je tiens à vous remercier pour l’aide que vous m’avez apportée, j’ai eu la possibilité d’ouvrir la nouvelle clim de mon frère qui est exactement la même, je n’osais pas la toucher par peur de lui abîmer, néanmoins pas le choix, j’ai testé la carte extérieure ça n’a rien donné, et aujourd’hui je viens à l’instant de tester la carte de l’unité intérieure et c’est bien elle qui faisait défaut le compresseur à démarrer et la clim a marché.
Ci-joint la photo de la carte défectueuse de l’unité intérieure.
Encore merci de votre aide à tous.
Pour agrandir l'image, cliquez dessus.
Ci-joint la photo de la carte défectueuse de l’unité intérieure.
Encore merci de votre aide à tous.
Pour agrandir l'image, cliquez dessus.
25 juillet 2020 à 13:41
Forum Climatisation Réponse 55
Invité
Panne alarme ch05 clim LG FM30AH
Invité
Bonsoir.
Merci pour le retour d'information et bon vent.
Cordialement.
Merci pour le retour d'information et bon vent.
Cordialement.
25 juillet 2020 à 23:14
Forum Climatisation Réponse 56
Panne alarme ch05 clim LG FM30AH
Super Amg22 !
Panne cohérente car la communication n'est pas bonne côté carte UI et non UE.
OK, pour les "wiring diagram".
A titre d'info, vous pouviez trouver seul (sur le schéma de l'UE) le "petit module" que vous soupçonniez et qui est bien au bout des fils bleu (BL) et rouge (RD). Ce diagram est important car il permet de comprendre qui est relié à quoi, ici un condensateur relié au ventilateur. Ventilateur qui au passage est de technologie ancienne, merci LG pour cette économie.
Panne cohérente car la communication n'est pas bonne côté carte UI et non UE.
OK, pour les "wiring diagram".
A titre d'info, vous pouviez trouver seul (sur le schéma de l'UE) le "petit module" que vous soupçonniez et qui est bien au bout des fils bleu (BL) et rouge (RD). Ce diagram est important car il permet de comprendre qui est relié à quoi, ici un condensateur relié au ventilateur. Ventilateur qui au passage est de technologie ancienne, merci LG pour cette économie.
26 juillet 2020 à 15:20
Forum Climatisation Réponse 57
Invité
Panne alarme ch05 clim LG FM30AH
Invité
Re.
C'est soit le condensateur soit la temporisation anti courts-cycles.
Si vous avez une photo du schéma électrique on pourra vous dire ce que c'est exactement.
Cordialement.
C'est soit le condensateur soit la temporisation anti courts-cycles.
Si vous avez une photo du schéma électrique on pourra vous dire ce que c'est exactement.
Cordialement.
26 juillet 2020 à 15:25
Forum Climatisation Réponse 58
Panne alarme ch05 clim LG FM30AH
Voici la carte de l’unité intérieure défectueuse.
Vous avez des idées ce que je peux tester et comme le tester s’il vous plaît ?
Pour agrandir l'image, cliquez dessus.
Vous avez des idées ce que je peux tester et comme le tester s’il vous plaît ?
Pour agrandir l'image, cliquez dessus.
26 juillet 2020 à 22:41
Forum Climatisation Réponse 59
Panne alarme ch05 clim LG FM30AH
Bonjour.
Les circuits d'entrée/sortie pour la communication sont probablement dans la zone ci-dessous. Vous pouvez (faire) tester la grosse résistance (15k?), la petite derrière, la diode et les 2 optocoupleurs...
Pour agrandir l'image, cliquez dessus.
Les circuits d'entrée/sortie pour la communication sont probablement dans la zone ci-dessous. Vous pouvez (faire) tester la grosse résistance (15k?), la petite derrière, la diode et les 2 optocoupleurs...
Pour agrandir l'image, cliquez dessus.
27 juillet 2020 à 11:37
Forum Climatisation Réponse 60
Panne alarme ch05 clim LG FM30AH
Bonjour.
Je viens de tester la résistance, la photo ci-jointe, par contre pour les deux optocoupleurs vous savez comment je peux les tester svp ?
Comment pourrais-je trouver cette carte si je dois la commander ?
Pour agrandir les images, cliquez dessus.
Je viens de tester la résistance, la photo ci-jointe, par contre pour les deux optocoupleurs vous savez comment je peux les tester svp ?
Comment pourrais-je trouver cette carte si je dois la commander ?
Pour agrandir les images, cliquez dessus.
28 juillet 2020 à 22:36
Forum Climatisation Réponse 61
Panne alarme ch05 clim LG FM30AH
J’ai des valeurs entre le 1et 2 de l’optocoupleurs (1) écrit en jaune même chose pour le 3 et 4.
Sur le 2ème optocoupleur j'ai des valeurs sur le 1 et 2 mais pas sur le 3 et 4 vous en pensez quoi ?
Pour agrandir l'image, cliquez dessus.
Sur le 2ème optocoupleur j'ai des valeurs sur le 1 et 2 mais pas sur le 3 et 4 vous en pensez quoi ?
Pour agrandir l'image, cliquez dessus.
29 juillet 2020 à 00:18
Forum Climatisation Réponse 62
Panne alarme ch05 clim LG FM30AH
Les forums vous ont aidé, aidez les forums à votre tour.
Bonjour à toutes et à tous.
Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?
Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.
C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.
D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.
Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums
Nouveau : Pour soutenir financièrement les forums de Bricovidéo, vous avez aussi la possibilité d'acheter une ou des photos du photographe Patrice Faro (chaque tirage sera limité à 50 exemplaires).
Photos Paris en période de confinement.
En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com
Bonjour à toutes et à tous.
Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?
Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.
C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.
D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.
Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums
Nouveau : Pour soutenir financièrement les forums de Bricovidéo, vous avez aussi la possibilité d'acheter une ou des photos du photographe Patrice Faro (chaque tirage sera limité à 50 exemplaires).
Photos Paris en période de confinement.
En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com
29 juillet 2020 à 00:36
Forum Climatisation Réponse 63
Panne alarme ch05 clim LG FM30AH
Bonjour.
La différence de comportement entre les optos 1 et 2 peut être due aux composants voisins. Pour les tester, le mieux est de les dessouder. Entre les broches 1 et 2, vous faites entrer un COURANT de 2 mA, par exemple en utilisant une alim 5V en série avec une résistance de 2.2 kOhms, ou une alim 12V avec une 4.7 kOhms en série. Le + est à mettre sur la broche 1. Quand vous n'alimentez pas 1/2, vous avez une résistance infinie entre 3 et 4. Quand vous envoyez un courant dans 1/2, alors vous lisez une résistance faible entre 3 et 4 (quelques dizaines d'ohms max).
Vérifiez aussi que les 3 pistes // sous le "2" jaune de la réponse 61 sont saines. Si l'une d'elles avait une micro-coupure, ça expliquerait la panne.
Attention à la remise en place, les optos ont un sens : la patte 1 est repérée par un point gravé.
La différence de comportement entre les optos 1 et 2 peut être due aux composants voisins. Pour les tester, le mieux est de les dessouder. Entre les broches 1 et 2, vous faites entrer un COURANT de 2 mA, par exemple en utilisant une alim 5V en série avec une résistance de 2.2 kOhms, ou une alim 12V avec une 4.7 kOhms en série. Le + est à mettre sur la broche 1. Quand vous n'alimentez pas 1/2, vous avez une résistance infinie entre 3 et 4. Quand vous envoyez un courant dans 1/2, alors vous lisez une résistance faible entre 3 et 4 (quelques dizaines d'ohms max).
Vérifiez aussi que les 3 pistes // sous le "2" jaune de la réponse 61 sont saines. Si l'une d'elles avait une micro-coupure, ça expliquerait la panne.
Attention à la remise en place, les optos ont un sens : la patte 1 est repérée par un point gravé.
29 juillet 2020 à 07:53
Forum Climatisation Réponse 64
Panne alarme ch05 clim LG FM30AH
Bonjour.
Après vérification les trois pistes sont en bon état, par contre je viens de remarquer une chose sur la carte.
Sur la carte une fiche vient se brancher, je vous ai mis la photo à l’arrière de la carte il manque des points de soudure, j’ai l’impression.
Qu’est-ce que vous en pensez ?
Pour agrandir les images, cliquez dessus.
Après vérification les trois pistes sont en bon état, par contre je viens de remarquer une chose sur la carte.
Sur la carte une fiche vient se brancher, je vous ai mis la photo à l’arrière de la carte il manque des points de soudure, j’ai l’impression.
Qu’est-ce que vous en pensez ?
Pour agrandir les images, cliquez dessus.
30 juillet 2020 à 13:12
Forum Climatisation Réponse 65
Panne alarme ch05 clim LG FM30AH
Alors 1/ on ne voit pas de pistes qui aboutissent à ces 2 picots du connecteur 2/ le câble est celui du moteur de turbine. Classiquement les picots 2 et 3 ne sont pas utilisés, le 1 étant la haute tension continue. Donc circulez, y'a rien à voir.
Attention à ne jamais enlever ou remettre ce câble avec la machine sous tension, gros risque de griller le moteur.
Attention à ne jamais enlever ou remettre ce câble avec la machine sous tension, gros risque de griller le moteur.
30 juillet 2020 à 19:55
Forum Climatisation Réponse 66
Panne alarme ch05 clim LG FM30AH
Bonjour, je deterre le post après 4 ans.

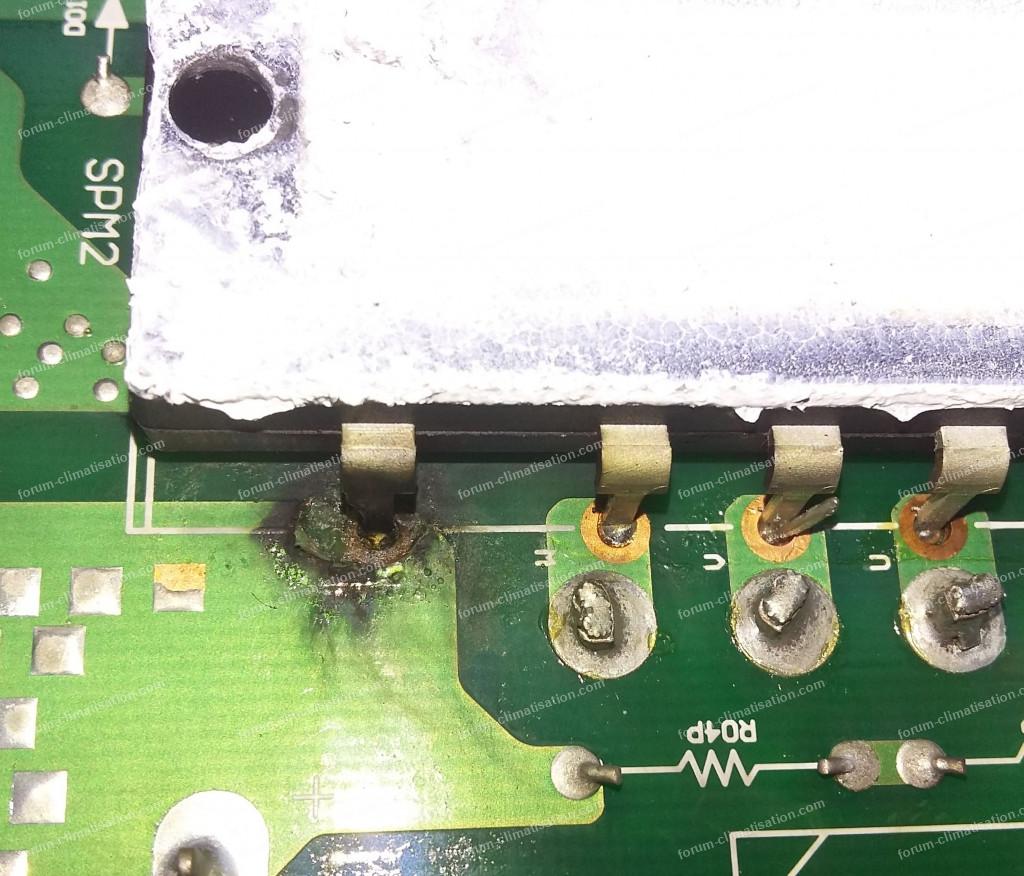

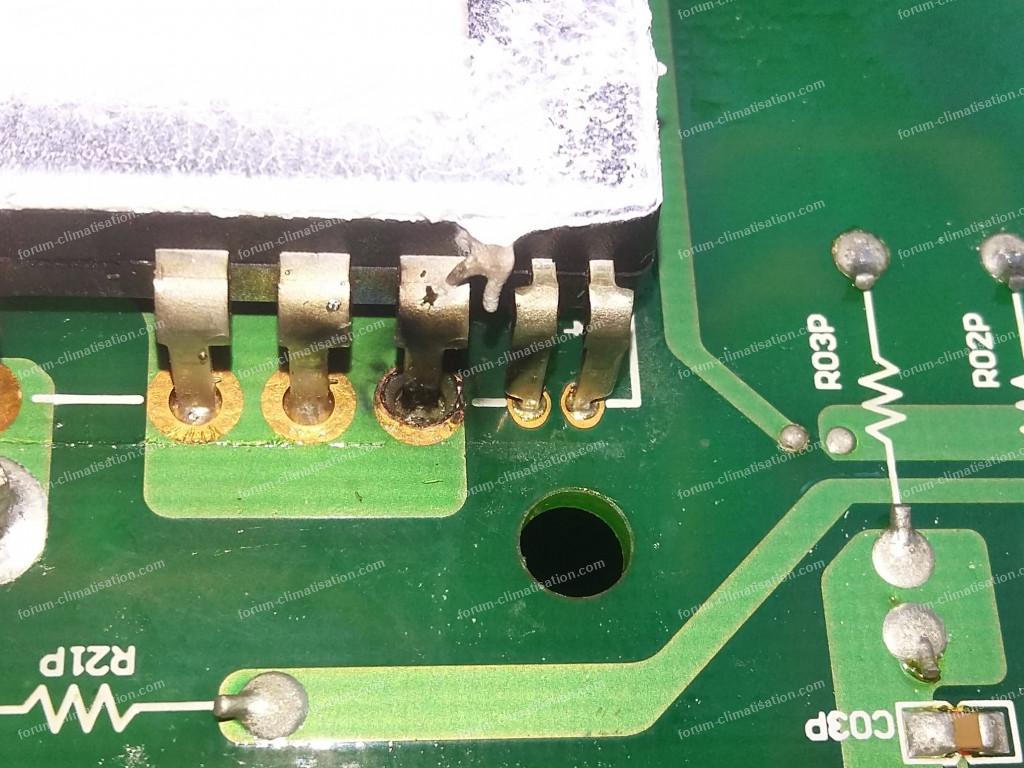

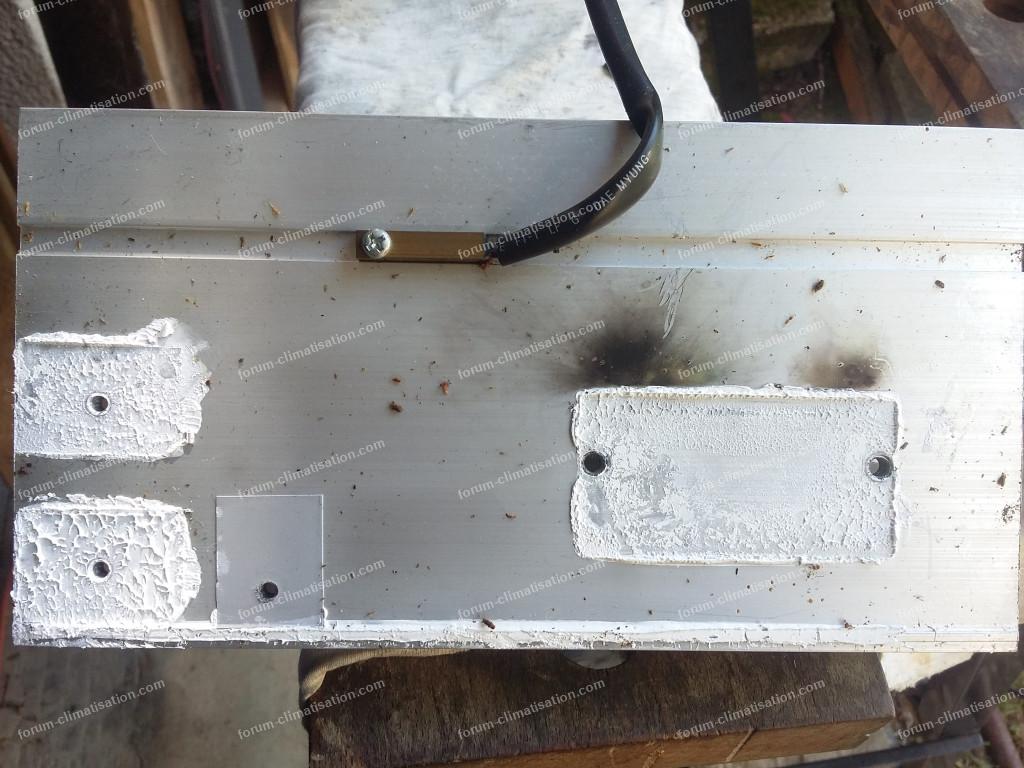

Je viens de dépanner une carte de clim LG, les 2 IPM en court-circuit ainsi que le fusible d'entrée HS.
Mettre de la bonne pâte thermique de PC au remontage et souder une fois les IPM fixés sur le bac plastique.
Je viens de dépanner une carte de clim LG, les 2 IPM en court-circuit ainsi que le fusible d'entrée HS.
Mettre de la bonne pâte thermique de PC au remontage et souder une fois les IPM fixés sur le bac plastique.
07 février 2024 à 01:16
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Panne climatiseur LG cooling et Healthing clignote
- N°6282 : Bonjour. Nous avons fait installer une climatisation dans notre chambre en 2017. Un modèle mural LG. Depuis hier, la climatisation affiche le message suivant : - led HEATING : x5 - led COOLING x 6 A votre avis, que se...
- 2. Panne ventilateur extérieur climatisation LG FM2 5AH
- N°8308 : Bonjour à tous et bonne année 2023. Je possède une ancienne climatisation LG avec une unité extérieure A4UW246FA0 (FM2 5AH) et 3 unités intérieure (une des sorties de l'UE n'est pas branché). C'est dans un maison que j'ai...
- 3. Pannes CH05 et CH67 sur climatisation LG
- N°5926 : Bonjour, Sur ma clim LG monosplit (gainable) j'ai un code CH05 apparu soudainement : erreur de communication int/ext. Clim AUUW186DH1 Tous les câblages sont vérifiés et corrects. Pas de composant apparemment "grillé" et les...
- 4. Clignotement orange sur clim LG
- N°2324 : Bonjour, J'ai une clim LG (quadri split) depuis pas mal d'années et subitement, mes splits ont l'étoile orange qui clignote (4 fois) en alternance avec le témoin vert de marche-arrêt. Modèle de split ms07ah. Quadrisplit :...
- 5. Panne clim inverter LG L1260NL
- N°5186 : Bonjour ! Je possède une clim LG L1260NL depuis 19 ans ! Je suis tombé en panne, le disjoncteur dédié à la clim a sauté ! - J'ai vérifié les composants de la carte mère du groupe tout était correct ! - J'ai vérifié...
- 6. Platine LG FM25AH IGBT code erreur CH05
- N°3803 : Bonjour à tous, J'ai grand besoin de l'aide des spécialistes du site. J'ai ma pompe à chaleur quadri splits LG FM25AH qui vient de me lâcher. Code erreur CH05. J'ai donc démonté la platine et j'ai vu qu'un IGBT a...
- 7. Panne clim LG Neo Plasma
- N°3336 : Bonjour. Mon groupe extérieur LG Neo Plasma, le ventilateur fait 3 tentatives de démarrage, au bout de la quatrième il démarre mais pas plus d'une minute ?? Tout fonctionnait cet hiver, et en froid elle a marché 2 fois le...
- 8. PCB Climatiseur LG MS10AH AMNH096LRLO en panne
- N°5248 : Bonjour, Je me joins à vous pour résoudre un problème lié à la PCB de ma clim, j'ai certains composants qui je pense sont HS, je joins des images de ceux qui me sont suspects et aimerai avoir des précisions sur les tests à...
- 9. Panne ch67 sur multisplit LG FM2 5AH
- N°3632 : Bonjour. Le défaut ch 67 s'est affiché sur ma clim LG. Ça correspondrait à un défaut moteur sur le groupe extérieur. Hélice bloquée ? L'hélice n étant pas bloquée et le moteur ne fonctionnant pas du tout, je l'ai...
- 10. Panne climatiseur plafonnier LG 18 uu voyant rouge M/A clignote 5 fois
- N°2076 : Bonjour à tous, Sur un climatiseur plafonnier LG 18 UU le voyant rouge M/A clignote 5 fois, après 3 minutes de marche et l'unité extérieure ne démarre pas. Je précise l'appareil est des années 2004 et je possède aucune...
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
