Question dépannage climatisation : Problème sur unité extérieure Sanyo
Bonjour,
Ma climatisation est basée sur l'unité extérieure Sanyo SAP-CMRV3144EH.
Cette climatisation est extrêmement fiable et très bien finie (la mienne a 9 ans) sauf sur un point : la carte électronique qui commande le compresseur. On retrouve sur les forums essentiellement les pannes liées à cette carte (c'est toujours la même panne, disjoncteur qui saute lors de la panne, et à la remise sous tension cassette qui clignote).
Je mets ce message sur ce forum, car depuis je dépanne cette carte électronique en changeant tout simplement un composant sur cette carte. C'est un transistor IGT qui commande la partie puissance du compresseur, son coût est faible par rapport au coût de la carte (pas plus de 10 €, transistor G80N60 qui est vendu sur plusieurs sites de vente), chez Farnell :
http://fr.farnell.com/webapp/wcs/stores/servlet/Search?st=80N60&catalogId=15001&categoryId=700000004653&langId=-2&storeId=10160
Pourquoi cette panne si commune à ce type d'unité ? Ce transistor chauffe très fort (en fonctionnement normal il atteint 70 °C).
Si le contact avec le radiateur n'est pas très bon il est rapidement détruit. C'est ce qui se passe au bout de quelques années, la pâte thermique sèche. Le fait de remplacer ce transistor pose un autre problème, il faut ajouter un isolant entre le radiateur et le transistor (Mica ou autre isolant) et il faut mettre une pâte thermique de bonne qualité.
Pour ma part j'ai positionné le transistor à une autre place mais il peut être remis à la même place (bien sûr l'ancien transistor a été enlevé de la carte électronique). Voir l'image associée.
Je recherche aussi des cartes électroniques (pour l'unité extérieure CMRV3144EH) pour cette climatisation. Ceci permet de dépanner pas mal de monde...
Si ce message peut aider les personnes qui ont ce type de climatisation....
Cordialement. Jean-Luc
Ma climatisation est basée sur l'unité extérieure Sanyo SAP-CMRV3144EH.
Cette climatisation est extrêmement fiable et très bien finie (la mienne a 9 ans) sauf sur un point : la carte électronique qui commande le compresseur. On retrouve sur les forums essentiellement les pannes liées à cette carte (c'est toujours la même panne, disjoncteur qui saute lors de la panne, et à la remise sous tension cassette qui clignote).
Je mets ce message sur ce forum, car depuis je dépanne cette carte électronique en changeant tout simplement un composant sur cette carte. C'est un transistor IGT qui commande la partie puissance du compresseur, son coût est faible par rapport au coût de la carte (pas plus de 10 €, transistor G80N60 qui est vendu sur plusieurs sites de vente), chez Farnell :
http://fr.farnell.com/webapp/wcs/stores/servlet/Search?st=80N60&catalogId=15001&categoryId=700000004653&langId=-2&storeId=10160
Pourquoi cette panne si commune à ce type d'unité ? Ce transistor chauffe très fort (en fonctionnement normal il atteint 70 °C).
Si le contact avec le radiateur n'est pas très bon il est rapidement détruit. C'est ce qui se passe au bout de quelques années, la pâte thermique sèche. Le fait de remplacer ce transistor pose un autre problème, il faut ajouter un isolant entre le radiateur et le transistor (Mica ou autre isolant) et il faut mettre une pâte thermique de bonne qualité.
Pour ma part j'ai positionné le transistor à une autre place mais il peut être remis à la même place (bien sûr l'ancien transistor a été enlevé de la carte électronique). Voir l'image associée.
Je recherche aussi des cartes électroniques (pour l'unité extérieure CMRV3144EH) pour cette climatisation. Ceci permet de dépanner pas mal de monde...
Si ce message peut aider les personnes qui ont ce type de climatisation....
Cordialement. Jean-Luc
22 mars 2015 à 14:06
Réponse 1 Dépanner clim
Problème sur unité extérieure Sanyo
Bonjour.
Merci pour ces renseignements très précieux, Dom va adorer.
Merci pour ces renseignements très précieux, Dom va adorer.
22 mars 2015 à 15:14
Réponse 2 Dépanner clim
Problème sur unité extérieure Sanyo
Bonjour.
Adorer? N'exagérons rien... Cela fait quand même au moins 2 ou 3 ans que je "dépanne" des gens sur ce forum pour cette panne spécifique. Peut-être une dizaine à ce jour. :-)
Petites notes pour Jean-Luc : 70° n'est pas grand chose pour des transistors de puissance, qui peuvent monter nettement plus en température (120 à 150 °C). Ce transistor est un IGBT (avec un B), et est utilisé par la fonction PFC, qui sert d'une part à stabiliser la haute tension DC, et aussi à rendre la clim comparable à une résistance vu du compteur EDF (correction du facteur de puissance - PFC en engliche). Sans cette fonction, la clim ne consommerait que pendant les maxima + et - des sinusoïdes, et la HT DC aurait des fluctuations très importantes à 100Hz.
Cordialement, Dom.
Adorer? N'exagérons rien... Cela fait quand même au moins 2 ou 3 ans que je "dépanne" des gens sur ce forum pour cette panne spécifique. Peut-être une dizaine à ce jour. :-)
Petites notes pour Jean-Luc : 70° n'est pas grand chose pour des transistors de puissance, qui peuvent monter nettement plus en température (120 à 150 °C). Ce transistor est un IGBT (avec un B), et est utilisé par la fonction PFC, qui sert d'une part à stabiliser la haute tension DC, et aussi à rendre la clim comparable à une résistance vu du compteur EDF (correction du facteur de puissance - PFC en engliche). Sans cette fonction, la clim ne consommerait que pendant les maxima + et - des sinusoïdes, et la HT DC aurait des fluctuations très importantes à 100Hz.
Cordialement, Dom.
22 mars 2015 à 18:37
Réponse 3 Dépanner clim
Problème sur unité extérieure Sanyo
Bonjour Dom.
Je ne voulais pas jouer les Gaston Lagaffe, mais c’était sympa et je n'ai pas vérifié tout ton CV
"Peut-être une dizaine à ce jour. :-)" Waouh.... quand même Et bien moi quand j'en dépanne deux par jour et très bien en chaud ou en froid, je suis heureux.
Je ne voulais pas jouer les Gaston Lagaffe, mais c’était sympa et je n'ai pas vérifié tout ton CV
"Peut-être une dizaine à ce jour. :-)" Waouh.... quand même Et bien moi quand j'en dépanne deux par jour et très bien en chaud ou en froid, je suis heureux.
23 mars 2015 à 16:00
Réponse 4 Dépanner clim
Problème sur unité extérieure Sanyo
Pour le B c'est simplement un oubli sur mon clavier.... Pour les 70 ° C c'est exact ce n'est pas très haut pour ce transistor, mais si le contact devient défectueux avec le radiateur ça monte très haut bien plus que les 150 °c (d'ailleurs une partie du transistor est plutôt colorée en marron du coté radiateur ...).
Les autres composants qui sont en contacts sur le radiateur ne chauffent pas autant.
Ce transistor si je ne me trompe pas ajuste la tension sur le moteur du compresseur en fonction de la fréquence (la réactance du moteur varie en fonction de la fréquence, donc la tension doit baisser si la fréquence baisse, en plus vous avez raison il faut maintenir le cosinus pour l'EDF).
Est-il possible d'avoir le schéma de cette carte ??
Une autre question, j'ai téléchargé une image de ma modification et je ne la retrouve pas avec mon message ...
Cordialement.
Jean-Luc
Les autres composants qui sont en contacts sur le radiateur ne chauffent pas autant.
Ce transistor si je ne me trompe pas ajuste la tension sur le moteur du compresseur en fonction de la fréquence (la réactance du moteur varie en fonction de la fréquence, donc la tension doit baisser si la fréquence baisse, en plus vous avez raison il faut maintenir le cosinus pour l'EDF).
Est-il possible d'avoir le schéma de cette carte ??
Une autre question, j'ai téléchargé une image de ma modification et je ne la retrouve pas avec mon message ...
Cordialement.
Jean-Luc
23 mars 2015 à 19:17
Réponse 5 Dépanner clim
Problème sur unité extérieure Sanyo
Bonjour,
Nous n'avons reçu aucune image associée avec votre question.
Vous pouvez nous la faire parvenir en répondant à ce message.
Cordialement.
Nous n'avons reçu aucune image associée avec votre question.
Vous pouvez nous la faire parvenir en répondant à ce message.
Cordialement.
23 mars 2015 à 19:20
Réponse 6 Dépanner clim
Problème sur unité extérieure Sanyo
Pour Jean-Luc : je n'ai aucun schéma Sanyo, juste des photos envoyées par les internautes en panne. Une illustration de ce que reçoivent les phases UVW est en question 2251, post 26 Panne carte électronique climatiseur Flyair. L'IGBT n'a pas d'influence directe sur le compresseur. Un de ses rôles est de faire en sorte que la HT soit stable, et ce quelle que soit la vitesse du compresseur.
Pour PL : à ce jour = depuis le début jusqu'à aujourd'hui. (mais je ne suis pas un pro) ;-)
Pour PL : à ce jour = depuis le début jusqu'à aujourd'hui. (mais je ne suis pas un pro) ;-)
24 mars 2015 à 00:21
Réponse 7 Dépanner clim
Problème sur unité extérieure Sanyo

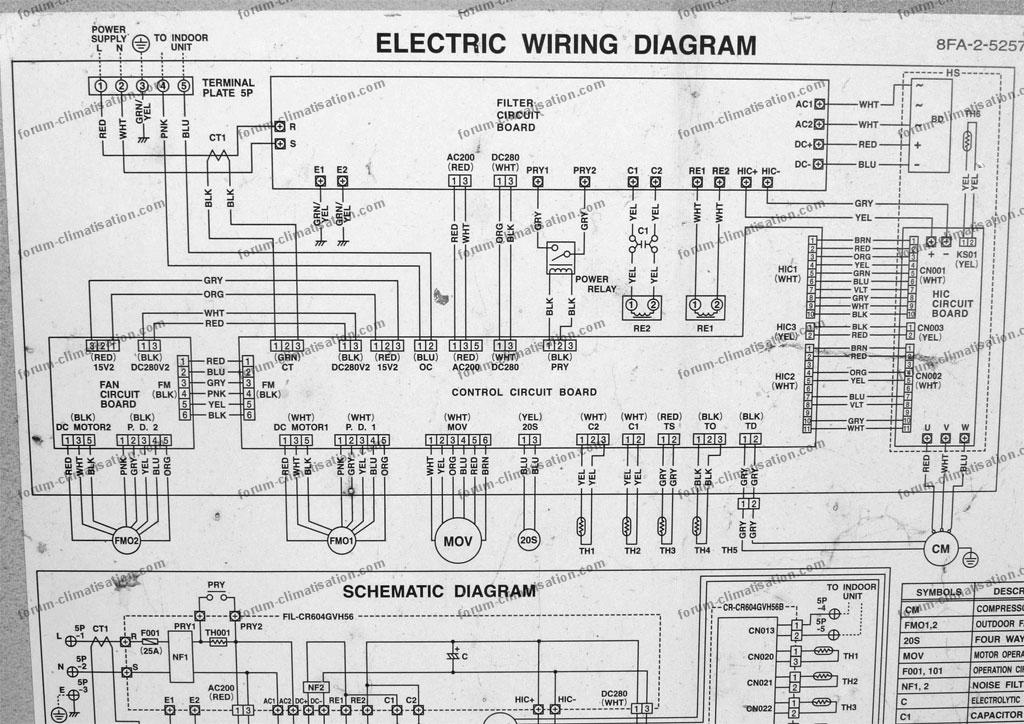

Bonjour. J'ai ça si ça peut servir ???
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
24 mars 2015 à 16:18
Réponse 8 Dépanner clim
Problème sur unité extérieure Sanyo
Bonjour.
C'est un bon début, mais d'une part il est tronqué et d'autre part, il n'est pas détaillé au niveau composant, donc on ne peut pas vraiment dépanner une carte avec, mais c'est mieux que rien. Le top de la doc, c'est chez Hitachi, les bouquins de maintenance sont extra.
Cordialement, Dom.
C'est un bon début, mais d'une part il est tronqué et d'autre part, il n'est pas détaillé au niveau composant, donc on ne peut pas vraiment dépanner une carte avec, mais c'est mieux que rien. Le top de la doc, c'est chez Hitachi, les bouquins de maintenance sont extra.
Cordialement, Dom.
24 mars 2015 à 16:44
Réponse 9 Dépanner clim
Problème sur unité extérieure Sanyo
Bonsoir. Sanyo est Hitachi ???
24 mars 2015 à 18:25
Réponse 11 Dépanner clim
Problème sur unité extérieure Sanyo
Bonsoir.
J'ai mal interprété la phrase OUPS.
Par contre il est vrai que sur les recherches sur Hitachi les docs sont un peu plus ouvertes mais en tant que pro j'ai accès et ce n'est pas toujours évident à des docs plus pointues, codes d'accès etc. mais dans un cadre de confidentialité je n'ai pas le droit de les diffuser seulement par MORCEAUX.
Citation :
Le top de la doc, c'est chez Hitachi, les bouquins de maintenance sont extra.
J'ai mal interprété la phrase OUPS.
Par contre il est vrai que sur les recherches sur Hitachi les docs sont un peu plus ouvertes mais en tant que pro j'ai accès et ce n'est pas toujours évident à des docs plus pointues, codes d'accès etc. mais dans un cadre de confidentialité je n'ai pas le droit de les diffuser seulement par MORCEAUX.
24 mars 2015 à 19:05
Réponse 12 Dépanner clim
Invité
Problème sur unité extérieure Sanyo
Invité
Voici le montage pour le transistor qui pose problème (plus simple à changer et meilleur refroidissement).
Le fil rouge sur collecteur, le fil bleu sur l’émetteur et le fil blanc sur la Gate.
Depuis que j'ai fait cette modification je n'ai plus de problème.
La clim à pleine puissance, le transistor est à 60 °C.
Surtout isoler le transistor IGBT du radiateur (isolant mica ou tout autre) et mettre de la pâte thermique.
Pour agrandir l'image, cliquez dessus.
Le fil rouge sur collecteur, le fil bleu sur l’émetteur et le fil blanc sur la Gate.
Depuis que j'ai fait cette modification je n'ai plus de problème.
La clim à pleine puissance, le transistor est à 60 °C.
Surtout isoler le transistor IGBT du radiateur (isolant mica ou tout autre) et mettre de la pâte thermique.
Pour agrandir l'image, cliquez dessus.
31 mars 2015 à 22:22
Réponse 13 Dépanner clim
Problème sur unité extérieure Sanyo
Bonjour,
Je possède une installation de 7 ans avec deux unités extérieures Sanyo SAP-CMRV3144EH et 2444EH
L'unité principale 3144 a montré exactement les symptômes décrits par Jean-Luc (jlpksa).
Le dépanneur a voulu changer la carte (très onéreuse...) et elle a à nouveau grillé.
Il me dit maintenant qu'il s'agit du compresseur, que la pièce n'est plus disponible depuis le rachat de Sanyo par Panasonic (je suis surpris qu'il n'y ait pas de clause de non obsolescence chez Sanyo ?) et qu'il faut donc changer l'unité extérieure et les splits intérieurs.
Résultats : 1/3 du coût initial d'installation avec finalement à la fin une installation hybride Sanyo/Atlantic...
Pensez-vous qu'il y ait d'autre(s) possibilité(s) ?
Hervé (69)
Je possède une installation de 7 ans avec deux unités extérieures Sanyo SAP-CMRV3144EH et 2444EH
L'unité principale 3144 a montré exactement les symptômes décrits par Jean-Luc (jlpksa).
Le dépanneur a voulu changer la carte (très onéreuse...) et elle a à nouveau grillé.
Il me dit maintenant qu'il s'agit du compresseur, que la pièce n'est plus disponible depuis le rachat de Sanyo par Panasonic (je suis surpris qu'il n'y ait pas de clause de non obsolescence chez Sanyo ?) et qu'il faut donc changer l'unité extérieure et les splits intérieurs.
Résultats : 1/3 du coût initial d'installation avec finalement à la fin une installation hybride Sanyo/Atlantic...
Pensez-vous qu'il y ait d'autre(s) possibilité(s) ?
Hervé (69)
01 avril 2015 à 15:59
Réponse 14 Dépanner clim
Problème sur unité extérieure Sanyo
Re,
Je ne suis absolue ment pas de la partie donc difficile de vérifier quoi que ce soit.
Connaissez-vous quelqu'un à même de me faire un second diagnostic (banlieue Lyonnaise S/O) ?
Merci par avance pour votre aide.
Je ne suis absolue ment pas de la partie donc difficile de vérifier quoi que ce soit.
Connaissez-vous quelqu'un à même de me faire un second diagnostic (banlieue Lyonnaise S/O) ?
Merci par avance pour votre aide.
01 avril 2015 à 16:18
Réponse 15 Dépanner clim
Problème sur unité extérieure Sanyo
Bonjour.
Essayez de trouver dans vos connaissances quelqu'un qui ait des notions d'électronique et qui sache manier un multimètre digital. Sinon, on ne peut pas grand chose pour vous.
Cordialement, Dom.
Essayez de trouver dans vos connaissances quelqu'un qui ait des notions d'électronique et qui sache manier un multimètre digital. Sinon, on ne peut pas grand chose pour vous.
Cordialement, Dom.
02 avril 2015 à 00:01
Réponse 16 Dépanner clim
Problème sur unité extérieure Sanyo
Bonjour et merci pour votre réponse,
Je comprends votre point de vue quant à mes limites techniques.
Avez-vous toutefois la possibilité de m'indiquer si les pièces de rechanges Sanyo sont réellement non disponibles en France ?
Et pouvez-vous m'indiquer une façon de vérifier si le groupe est bloqué mécaniquement ou non ?
Merci encore et bonne journée,
Hervé
Je comprends votre point de vue quant à mes limites techniques.
Avez-vous toutefois la possibilité de m'indiquer si les pièces de rechanges Sanyo sont réellement non disponibles en France ?
Et pouvez-vous m'indiquer une façon de vérifier si le groupe est bloqué mécaniquement ou non ?
Merci encore et bonne journée,
Hervé
02 avril 2015 à 08:16
Réponse 17 Dépanner clim
Problème sur unité extérieure Sanyo
Bonjour.
Un certain nombre d'internautes possédant des Sanyo ont pu réparer leur carte à peu de frais (10-20€), principalement en remplaçant le composant dit IGBT. Il se peut que votre panne soit due au compresseur, mais ce n'est pas obligé. Un compresseur étant un moteur complètement scellé dans une coque métallique, on ne peut rien vérifier mécaniquement dessus (tourner le rotor, par ex).
Avez-vous l'ancienne carte? Et sur la nouvelle, voyez-vous un IGBT éclaté? (il faut pour cela ouvrir l'UE, et démonter la grande carte).
Cordialement, Dom.
Un certain nombre d'internautes possédant des Sanyo ont pu réparer leur carte à peu de frais (10-20€), principalement en remplaçant le composant dit IGBT. Il se peut que votre panne soit due au compresseur, mais ce n'est pas obligé. Un compresseur étant un moteur complètement scellé dans une coque métallique, on ne peut rien vérifier mécaniquement dessus (tourner le rotor, par ex).
Avez-vous l'ancienne carte? Et sur la nouvelle, voyez-vous un IGBT éclaté? (il faut pour cela ouvrir l'UE, et démonter la grande carte).
Cordialement, Dom.
02 avril 2015 à 11:05
Réponse 18 Dépanner clim
Problème sur unité extérieure Sanyo
Bonjour
Pour les pièces Sanyo aucun problème, il faut allez chez Clim+ ou Cedeo ils pourront vous fournir les pièces que vous voulez sans problème.
Pour les pièces Sanyo aucun problème, il faut allez chez Clim+ ou Cedeo ils pourront vous fournir les pièces que vous voulez sans problème.
02 avril 2015 à 17:09
Réponse 19 Dépanner clim
Problème sur unité extérieure Sanyo
Bonjour,
Je désirerais entrer en contact avec le membre jlpksa qui a posté un message le 22 mars 2015.
Concernant une panne sur unité extérieure Sanyo SAP-CMRV3144EH liée à la carte électronique.
La mienne est à nouveau en panne, je vais faire changer la carte dans l'urgence.
jlpksa recherchait des cartes électroniques pour cette unité, j'aurai donc une carte à lui donner si il est toujours intéressé.
Cordialement. Bribi
Je désirerais entrer en contact avec le membre jlpksa qui a posté un message le 22 mars 2015.
Concernant une panne sur unité extérieure Sanyo SAP-CMRV3144EH liée à la carte électronique.
La mienne est à nouveau en panne, je vais faire changer la carte dans l'urgence.
jlpksa recherchait des cartes électroniques pour cette unité, j'aurai donc une carte à lui donner si il est toujours intéressé.
Cordialement. Bribi
27 novembre 2016 à 10:08
