Questions forum dépannage climatisation : Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonjour,
Je m'appelle Thierry et je viens vers vous car pour la première fois depuis sa pose en 2007 j'ai un souci avec ma clim.
Après avoir parcouru le forum en long, en large et en travers j'ai bien trouvé un post où un certain "davidek" avait le même problème que moi à savoir :
Différents clignotements sur les 3 unités intérieures mais surtout 12 clignotements de la célèbre LED 301.Le post en question http://www.forum-climatisation.com/probleme-led-301-moteur-hitachi-ram-65qh5.html
J'implore non pas la miséricorde divine mais plutôt les compétences de Ludo36 qui semble être LE monsieur Hitachi et toutes autres personnes compétentes sur le problème. ;-)
Sachant que mon fusible 5A soudé sur la carte est cramé est-ce que remplacer ce fusible et le moteur suffiront ou est-ce qu'il vaut mieux tout remplacer.
En outre, un collègue du métier s'est renseigné pour me trouver la carte et le tarif annoncé fait froid dans le dos (presque autant que dans ma maison). On tourne sur du 1000€ TTC entre le moteur du ventilo et la carte. Et je suis disposé à le croire vu que la seule que j'ai trouvée sur le net est à plus de 800€.
Dernière question : y a t-il une durée de vie moyenne pour une installation qui tourne hiver + été. Sous-entendu, à partir de combien de temps faut-il tout changer plutôt que se ruiner en réparation ?
A part ça je suis serrurier en dépannage et du coup je vais aussi aller faire un tour de ce côté là pour voir si je peux être utile.
Je m'appelle Thierry et je viens vers vous car pour la première fois depuis sa pose en 2007 j'ai un souci avec ma clim.
Après avoir parcouru le forum en long, en large et en travers j'ai bien trouvé un post où un certain "davidek" avait le même problème que moi à savoir :
Différents clignotements sur les 3 unités intérieures mais surtout 12 clignotements de la célèbre LED 301.Le post en question http://www.forum-climatisation.com/probleme-led-301-moteur-hitachi-ram-65qh5.html
J'implore non pas la miséricorde divine mais plutôt les compétences de Ludo36 qui semble être LE monsieur Hitachi et toutes autres personnes compétentes sur le problème. ;-)
Sachant que mon fusible 5A soudé sur la carte est cramé est-ce que remplacer ce fusible et le moteur suffiront ou est-ce qu'il vaut mieux tout remplacer.
En outre, un collègue du métier s'est renseigné pour me trouver la carte et le tarif annoncé fait froid dans le dos (presque autant que dans ma maison). On tourne sur du 1000€ TTC entre le moteur du ventilo et la carte. Et je suis disposé à le croire vu que la seule que j'ai trouvée sur le net est à plus de 800€.
Dernière question : y a t-il une durée de vie moyenne pour une installation qui tourne hiver + été. Sous-entendu, à partir de combien de temps faut-il tout changer plutôt que se ruiner en réparation ?
A part ça je suis serrurier en dépannage et du coup je vais aussi aller faire un tour de ce côté là pour voir si je peux être utile.
25 janvier 2016 à 17:52
Réponse 1 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonjour à toutes et à tous.
Information à cet emplacement du forum climatisation sera publiée l’image du jour BricoVidéo.
À ce jour 72 469 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum climatisation.
Information à cet emplacement du forum climatisation sera publiée l’image du jour BricoVidéo.
À ce jour 72 469 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Cordialement. L'équipe du forum climatisation.
25 janvier 2016 à 18:15
Réponse 2 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonjour.
Demander mes coordonnées à l'administrateur, je ferai par la suite un diagnostic sur le forum.
Demander mes coordonnées à l'administrateur, je ferai par la suite un diagnostic sur le forum.
25 janvier 2016 à 18:44
Réponse 3 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Re,
J'avais oublié de me connecter c'est bien moi sur l'autre message.
J'avais oublié de me connecter c'est bien moi sur l'autre message.
25 janvier 2016 à 18:45
Réponse 4 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonsoir.
Effectivement vous êtes sur une panne de ventilo UE HS dans ce genre de panne (ce n'est pas drôle) et tous les constructeurs ont ce problème, changement moteur ventilo UE et carte Inverter ce qui coûte un bras.
Mais bon une ristourne commerciale ça se discute.
Alors par contre si le fusible a pété le changer c'est qu'il a fait son office et ne changer que le moteur ventilo, par contre je ne garantie rien car souvent la panne est liée à la carte/ventilo.
Effectivement vous êtes sur une panne de ventilo UE HS dans ce genre de panne (ce n'est pas drôle) et tous les constructeurs ont ce problème, changement moteur ventilo UE et carte Inverter ce qui coûte un bras.
Mais bon une ristourne commerciale ça se discute.
Alors par contre si le fusible a pété le changer c'est qu'il a fait son office et ne changer que le moteur ventilo, par contre je ne garantie rien car souvent la panne est liée à la carte/ventilo.
25 janvier 2016 à 19:04
Réponse 5 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Re-bonjour.
Pour PL une petite info Hitachi, si le fusible grille, la carte est morte, d'autres composants auront grillé derrière, ne vous faites pas avoir là dessus.
Pour PL une petite info Hitachi, si le fusible grille, la carte est morte, d'autres composants auront grillé derrière, ne vous faites pas avoir là dessus.
25 janvier 2016 à 19:57
Réponse 6 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Merci pour vos réponses rapides.
C'est bien ce que je pensais, mieux vaut changer la carte que de tout esquinter à nouveau.
Je me dis que je serai tranquille pour des années après ça (et juste pour ça).
Du coup je n'ai qu'à trouver cette carte pour le moins cher possible.
Et peut-être que Ludo pourra m'aider si un admin ou un modérateur peut me permettre d'accéder à ses coordonnées.
C'est bien ce que je pensais, mieux vaut changer la carte que de tout esquinter à nouveau.
Je me dis que je serai tranquille pour des années après ça (et juste pour ça).
Du coup je n'ai qu'à trouver cette carte pour le moins cher possible.
Et peut-être que Ludo pourra m'aider si un admin ou un modérateur peut me permettre d'accéder à ses coordonnées.
25 janvier 2016 à 20:19
Réponse 7 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Ok pour le fusible et la carte grillée.
Quand on y pense le moteur n'est donc pas protégé par un fusible qui lui est propre.
C'est de l'obsolescence programmée ou y a t-il un intérêt que je ne suis pas capable de saisir ?
Pourrait-on imaginer poser un fusible soi-même entre le ventilo et la carte pour éviter un futur problème ?
Quand on y pense le moteur n'est donc pas protégé par un fusible qui lui est propre.
C'est de l'obsolescence programmée ou y a t-il un intérêt que je ne suis pas capable de saisir ?
Pourrait-on imaginer poser un fusible soi-même entre le ventilo et la carte pour éviter un futur problème ?
25 janvier 2016 à 20:26
Réponse 8 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonsoir,
Les coordonnées de Ludo36 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement.
Patrice
Les coordonnées de Ludo36 viennent de vous être envoyées à l'adresse que vous avez fournie pour l'inscription au forum.
Cordialement.
Patrice
25 janvier 2016 à 20:28
Réponse 9 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Merci beaucoup, les lecteurs du forum seront avertis du résultat. ;-)
25 janvier 2016 à 20:46
Réponse 10 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Je dépriiime !
Ludo36 a été génial, il m'a fourni une carte et un moteur de ventilo que j'ai remplacé sans problème.
Mais ce n'est pas pour ça que la clim est repartie.
Plus aucune LED ne fonctionnait sur la carte verte.
Du coup il m'en a offert une.
Je l'ai installée et là miracle, quand j'ai remis le courant la LED 301 clignote régulièrement.
Ma joie a été de courte durée. Au bout d'une minute sans rien j'ai entendu des petits bruits vers le compresseur (un peu comme le bruit d'un programmateur de machine à laver) et au bout de 2 minutes de plus sans que rien ne se soit lancé le disjoncteur a sauté.
En même temps j'ai perçu un claquement vers les grosses bobines et condensateurs à gauche des cartes.
Donc, a priori, quand le ventilo ou le groupe devrait se lancer, quelques chose force et fait tout claquer.
Des idées ?
Ludo36 a été génial, il m'a fourni une carte et un moteur de ventilo que j'ai remplacé sans problème.
Mais ce n'est pas pour ça que la clim est repartie.
Plus aucune LED ne fonctionnait sur la carte verte.
Du coup il m'en a offert une.
Je l'ai installée et là miracle, quand j'ai remis le courant la LED 301 clignote régulièrement.
Ma joie a été de courte durée. Au bout d'une minute sans rien j'ai entendu des petits bruits vers le compresseur (un peu comme le bruit d'un programmateur de machine à laver) et au bout de 2 minutes de plus sans que rien ne se soit lancé le disjoncteur a sauté.
En même temps j'ai perçu un claquement vers les grosses bobines et condensateurs à gauche des cartes.
Donc, a priori, quand le ventilo ou le groupe devrait se lancer, quelques chose force et fait tout claquer.
Des idées ?
08 février 2016 à 12:08
Réponse 11 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonjour à tous,
C'est à mon tour... ma clim Hitachi RAM-65QH5 vient aussi de me lâcher.
titou26 ? Comment ça a fini pour vous ? Avez-vous réussi à réparer votre clim ?
Sur mon unité extérieure, le code de panne indiqué par le clignotement des LEDs correspond à "panne du moteur ventilateur et/ou de la carte de puissance RRZK2414".

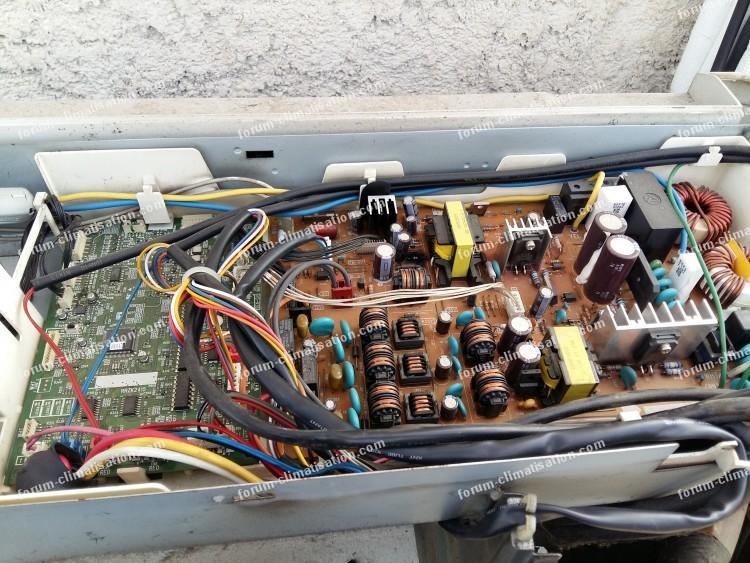

La carte électronique est HS. Il y a des composants qui ont cramé (une résistance et une diode à première vue), mais par contre tous les fusibles semblent en bon état.
Ci-joint voir photo.
Je me suis renseigné sur le prix des pièces. 200€HT pour le moteur et 600€HT pour la carte de puissance.
J'ai besoin de vos conseils car le montant des pièces n'est pas négligeable.
J'ai lu dans ce forum que le remplacement de la carte ne résoudra peut-être pas le problème et que la carte risque de griller de nouveau.
Qu'en pensez-vous ? Avez-vous un conseil à me donner ?
Autre solution, un ami électronicien me propose de remplacer les composants qui ont grillé. Je me dis que je n'ai rien à perdre.
L'un d'entre vous aurait-il un schéma électrique de la carte RRZK2414 ?
C'est la même carte qui est utilisée sur les modèles RAM-65QH4 / RAM-65QH5 / RAM-55QH5 / RAM-53QH5.
Ou serait-il possible d'obtenir une photo de bonne résolution de cette carte pour pouvoir lire les valeurs de la résistance et référence de la diode ?
J'ai vu des photos de ce modèle de carte sur ce forum : Panne clim Hitachi RAM 55 QH 5
Est-ce que le modérateur pourrait m'envoyer une copie de ces photos ?
En vous remerciant par avance pour vos conseils et infos.
Pour agrandir les images, cliquez dessus.
C'est à mon tour... ma clim Hitachi RAM-65QH5 vient aussi de me lâcher.
titou26 ? Comment ça a fini pour vous ? Avez-vous réussi à réparer votre clim ?
Sur mon unité extérieure, le code de panne indiqué par le clignotement des LEDs correspond à "panne du moteur ventilateur et/ou de la carte de puissance RRZK2414".
La carte électronique est HS. Il y a des composants qui ont cramé (une résistance et une diode à première vue), mais par contre tous les fusibles semblent en bon état.
Ci-joint voir photo.
Je me suis renseigné sur le prix des pièces. 200€HT pour le moteur et 600€HT pour la carte de puissance.
J'ai besoin de vos conseils car le montant des pièces n'est pas négligeable.
J'ai lu dans ce forum que le remplacement de la carte ne résoudra peut-être pas le problème et que la carte risque de griller de nouveau.
Qu'en pensez-vous ? Avez-vous un conseil à me donner ?
Autre solution, un ami électronicien me propose de remplacer les composants qui ont grillé. Je me dis que je n'ai rien à perdre.
L'un d'entre vous aurait-il un schéma électrique de la carte RRZK2414 ?
C'est la même carte qui est utilisée sur les modèles RAM-65QH4 / RAM-65QH5 / RAM-55QH5 / RAM-53QH5.
Ou serait-il possible d'obtenir une photo de bonne résolution de cette carte pour pouvoir lire les valeurs de la résistance et référence de la diode ?
J'ai vu des photos de ce modèle de carte sur ce forum : Panne clim Hitachi RAM 55 QH 5
Est-ce que le modérateur pourrait m'envoyer une copie de ces photos ?
En vous remerciant par avance pour vos conseils et infos.
Pour agrandir les images, cliquez dessus.
29 janvier 2018 à 23:28
Réponse 12 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonjour romain3663.
Pour faire suite à votre demande, les liens des photos viennent de vous être envoyés à l'adresse que vous avez fournie pour l'inscription au forum climatisation.
Cordialement. Patrice, Bricovideo.
Pour faire suite à votre demande, les liens des photos viennent de vous être envoyés à l'adresse que vous avez fournie pour l'inscription au forum climatisation.
Cordialement. Patrice, Bricovideo.
30 janvier 2018 à 01:03
Réponse 13 d'un contributeur du forum
Invité
Panne de groupe clim extérieur Hitachi RAM-65QH5
Invité
J'ai à peu près tout changé moi-même et ça ne fonctionnait toujours pas.
J'ai appelé un pro qui a pris son temps pour faire un vrai diagnostic et qui m'a changé la carte pour environ 600€TTC MO comprise.
Au moins j'ai un ventilo et une carte de contrôle ainsi qu'une carte de puissance neuve et de ce côté là je repars pour quelques années.
Je n'ai pas fait le total mais j'aurai fait une économie substantielle en demandant directement à un pro. :-/
Encore faut-il tomber sur le bon du premier coup...
J'ai appelé un pro qui a pris son temps pour faire un vrai diagnostic et qui m'a changé la carte pour environ 600€TTC MO comprise.
Au moins j'ai un ventilo et une carte de contrôle ainsi qu'une carte de puissance neuve et de ce côté là je repars pour quelques années.
Je n'ai pas fait le total mais j'aurai fait une économie substantielle en demandant directement à un pro. :-/
Encore faut-il tomber sur le bon du premier coup...
30 janvier 2018 à 07:46
Réponse 14 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonjour.
R718 fait 8.2 ohms, elle fait partie d'un secondaire d'une alim à découpage qui alimente entre autres le moteur de ventilateur en 15V. Il est malheureusement probable que ce moteur à haute tension continue a claqué et que ses circuits 15V sont en court-circuit, ce qui fait sur-débiter l'alim et brûle R718. Mesurez la résistance entre les fils 4 et 5 du câble moteur. Vous allez trouver sûrement trop peu d'ohms. Vérifiez aussi la diode D713, elle a vu le même courant que R718 et pourrait être dégradée aussi.
Cordialement, Dom.
R718 fait 8.2 ohms, elle fait partie d'un secondaire d'une alim à découpage qui alimente entre autres le moteur de ventilateur en 15V. Il est malheureusement probable que ce moteur à haute tension continue a claqué et que ses circuits 15V sont en court-circuit, ce qui fait sur-débiter l'alim et brûle R718. Mesurez la résistance entre les fils 4 et 5 du câble moteur. Vous allez trouver sûrement trop peu d'ohms. Vérifiez aussi la diode D713, elle a vu le même courant que R718 et pourrait être dégradée aussi.
Cordialement, Dom.
30 janvier 2018 à 10:10
Réponse 15 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonsoir,
Merci pour les conseils.
J'ai remplacé R718 et D710.
J'ai aussi dessoudé D713 pour la vérifier de près. Mais surtout pour lire la référence. "GH6 6a"
Je pense que D713 et D710 sont identiques. Qu'en pensez-vous ?
J'ai aussi changé le moteur préventivement (je ferai le test entre 4 et 5 sur le vieux moteur).
Verdict samedi, je remonte le tout et je teste.
Cordialement.
Romain
Merci pour les conseils.
J'ai remplacé R718 et D710.
J'ai aussi dessoudé D713 pour la vérifier de près. Mais surtout pour lire la référence. "GH6 6a"
Je pense que D713 et D710 sont identiques. Qu'en pensez-vous ?
J'ai aussi changé le moteur préventivement (je ferai le test entre 4 et 5 sur le vieux moteur).
Verdict samedi, je remonte le tout et je teste.
Cordialement.
Romain
01 février 2018 à 22:24
Réponse 16 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonjour.
Les diodes sont effectivement identiques, des 1GH46 d'après la doc. Mais vous pourrez mettre des diodes spécifiques des secondaires d'alims à découpages (diodes rapides avec au moins 150V de tension inverse). On NE peut PAS mettre des 1N4007, par ex.
Le changement du moteur est souvent un passage obligé. A voir aussi : le fusible 2A sur la branche de la haute tension qui alimente juste le moteur, il pourrait avoir fondu.
Cordialement, Dom.
Les diodes sont effectivement identiques, des 1GH46 d'après la doc. Mais vous pourrez mettre des diodes spécifiques des secondaires d'alims à découpages (diodes rapides avec au moins 150V de tension inverse). On NE peut PAS mettre des 1N4007, par ex.
Le changement du moteur est souvent un passage obligé. A voir aussi : le fusible 2A sur la branche de la haute tension qui alimente juste le moteur, il pourrait avoir fondu.
Cordialement, Dom.
02 février 2018 à 10:44
Réponse 17 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Royal, merci à tous pour votre collaboration.
J'ai remplacé le moteur / la résistance et la diode HS... Et ça marche !
J'ai effectivement mis une diode rapide pour les secondaires d'alims à découpage car impossible de retrouver la même référence.
Sinon, le fusible était OK.
Maintenant on va espérer que cela tienne.
A bientôt et encore merci.
Super ce forum.
J'ai remplacé le moteur / la résistance et la diode HS... Et ça marche !
J'ai effectivement mis une diode rapide pour les secondaires d'alims à découpage car impossible de retrouver la même référence.
Sinon, le fusible était OK.
Maintenant on va espérer que cela tienne.
A bientôt et encore merci.
Super ce forum.
10 février 2018 à 12:49
Réponse 18 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonsoir à toutes et à tous.
Je vous souhaite une bonne et heureuse année (de ce côté là, ça devrait pas être difficile...).
Me voilà confronté au même problème sur mon TRI SPLIT HITACHI RAM-65QH4.
Je viens de dessouder la diode D710 pour la tester, elle est OK.
La résistance R718 est définitivement brûlée, pouvez-vous m'indiquer ce que je dois acheter pour la remplacer, parmi cette recherche : https://www.amazon.fr/s?k=8.2+ohms
Également, le fusible 250V 2A dans le coin de la carte est brûlé.
Actuellement, le type du fusible est celui-ci : https://www.aliexpress.com/item/32614509908.html
Je souhaiterais le remplacer de la manière suivante :
1 porte fusible à souder : https://www.aliexpress.com/item/32749978743.html
1 fusible 250V 2A 5x20mm comme celui-ci : https://www.aliexpress.com/item/1005001709703164.html
Est-ce que cette modification est possible ?
Voici la photo de ma carte.
Pour agrandir l'image, cliquez dessus.
Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum climatisation.
Merci pour votre aide.
Cordialement.
Je vous souhaite une bonne et heureuse année (de ce côté là, ça devrait pas être difficile...).
Me voilà confronté au même problème sur mon TRI SPLIT HITACHI RAM-65QH4.
Je viens de dessouder la diode D710 pour la tester, elle est OK.
La résistance R718 est définitivement brûlée, pouvez-vous m'indiquer ce que je dois acheter pour la remplacer, parmi cette recherche : https://www.amazon.fr/s?k=8.2+ohms
Également, le fusible 250V 2A dans le coin de la carte est brûlé.
Actuellement, le type du fusible est celui-ci : https://www.aliexpress.com/item/32614509908.html
Je souhaiterais le remplacer de la manière suivante :
1 porte fusible à souder : https://www.aliexpress.com/item/32749978743.html
1 fusible 250V 2A 5x20mm comme celui-ci : https://www.aliexpress.com/item/1005001709703164.html
Est-ce que cette modification est possible ?
Voici la photo de ma carte.
Pour agrandir l'image, cliquez dessus.
Information les photos que vous avez envoyées ont été réduites pour une meilleure lisibilité sur le forum. Mais les photos dans leur résolution d'origine sont accessibles pour les contributeurs du forum qui en font la demande. Cordialement, l'équipe du forum climatisation.
Merci pour votre aide.
Cordialement.
12 janvier 2021 à 03:15
Réponse 19 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonsoir,
Voilà où j'en suis :
- J'ai changé la carte "RRZK2414" (car R718 brûlée).
- J'ai rallumé (évidemment je n'avais pas fait de recherche au préalable sur la cause de la R718 brûlée).
- Le temps de réarmer le disjoncteur du groupe en cause et de courir pour regarder, ça a commencé à chauffer.
- Je pense a priori, que la R718 de la nouvelle carte n'a pas eu le temps de brûler, j'ai couru en sens inverse pour couper l'alimentation, le vernis est toujours présent.
- J'ai donc commandé un nouveau moteur de ventilateur, puisque maintenant que j'ai lu un peu le forum sur les causes de la détérioration de cette R718, il semblerait que c'est à cause de celui-ci.
Questions :
- Est-ce que je peux allumer le groupe en laissant le ventilateur débranché ?
- Avant de monter le nouveau moteur, je souhaiterais faire des mesures d'impédances aux bornes de son connecteur.
- Quelles seraient les mesures pertinentes à prendre et entre quelles bornes du connecteur ?
Merci pour vos réponses éclairées.
P. S. : J'ai du mal à comprendre comment fonctionne ce forum, comment trouver les derniers messages par date ?
Voilà où j'en suis :
- J'ai changé la carte "RRZK2414" (car R718 brûlée).
- J'ai rallumé (évidemment je n'avais pas fait de recherche au préalable sur la cause de la R718 brûlée).
- Le temps de réarmer le disjoncteur du groupe en cause et de courir pour regarder, ça a commencé à chauffer.
- Je pense a priori, que la R718 de la nouvelle carte n'a pas eu le temps de brûler, j'ai couru en sens inverse pour couper l'alimentation, le vernis est toujours présent.
- J'ai donc commandé un nouveau moteur de ventilateur, puisque maintenant que j'ai lu un peu le forum sur les causes de la détérioration de cette R718, il semblerait que c'est à cause de celui-ci.
Questions :
- Est-ce que je peux allumer le groupe en laissant le ventilateur débranché ?
- Avant de monter le nouveau moteur, je souhaiterais faire des mesures d'impédances aux bornes de son connecteur.
- Quelles seraient les mesures pertinentes à prendre et entre quelles bornes du connecteur ?
Merci pour vos réponses éclairées.
P. S. : J'ai du mal à comprendre comment fonctionne ce forum, comment trouver les derniers messages par date ?
13 janvier 2021 à 19:41
Réponse 20 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonjour.
Votre message du 12/01 m'a échappé, sinon j'aurais répondu plus tôt... Il est clair que remplacer une résistance qui a brûlé sans identifier la cause de l'incident ne peut que faire brûler la remplaçante... D'autant qu'il y a aussi un fusible qui a fondu. D'ailleurs, je pense que le fusible de la nouvelle carte a fait pareil.
Vos composants peuvent être achetés ailleurs qu'en Chine, car vous avez 3 semaines de livraison avec eux. Essayez Conrad.fr ou rs-particulier.com
Quand un moteur bi-tension (350V et 15V) claque dans la partie haute tension, les dommages se propagent dans la partie basse tension aussi, du coup l'alim 15V est court-circuitée par le grabuge dans le moteur, d'où la résistance brûlée.
Vous pouvez mettre sous tension sans le moteur, mais vous aurez un code erreur, car la carte ne reçoit plus l'info vitesse de rotation. Ne jamais brancher ou débrancher un moteur avec la machine sous tension, vous le claquez 1 fois sur 2.
Le connecteur de moteur est : HT, rien, rien, 0V, 15V, commande de vitesse, retour info de vitesse.
Pour votre PS : cliquez "liste des questions", puis la 4ème ligne.
Cordialement, Dom.
Votre message du 12/01 m'a échappé, sinon j'aurais répondu plus tôt... Il est clair que remplacer une résistance qui a brûlé sans identifier la cause de l'incident ne peut que faire brûler la remplaçante... D'autant qu'il y a aussi un fusible qui a fondu. D'ailleurs, je pense que le fusible de la nouvelle carte a fait pareil.
Vos composants peuvent être achetés ailleurs qu'en Chine, car vous avez 3 semaines de livraison avec eux. Essayez Conrad.fr ou rs-particulier.com
Quand un moteur bi-tension (350V et 15V) claque dans la partie haute tension, les dommages se propagent dans la partie basse tension aussi, du coup l'alim 15V est court-circuitée par le grabuge dans le moteur, d'où la résistance brûlée.
Vous pouvez mettre sous tension sans le moteur, mais vous aurez un code erreur, car la carte ne reçoit plus l'info vitesse de rotation. Ne jamais brancher ou débrancher un moteur avec la machine sous tension, vous le claquez 1 fois sur 2.
Le connecteur de moteur est : HT, rien, rien, 0V, 15V, commande de vitesse, retour info de vitesse.
Pour votre PS : cliquez "liste des questions", puis la 4ème ligne.
Cordialement, Dom.
14 janvier 2021 à 10:54
Réponse 21 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Merci pour ces informations, j'ai trouvé ce document fort intéressant.
Codes défauts groupes extérieurs Hitachi
J'attends de recevoir mon ventilateur, pour pouvoir appliquer les procédures de ce document en fonction des voyants qui s'allumeront sur la carte.
Codes défauts groupes extérieurs Hitachi
J'attends de recevoir mon ventilateur, pour pouvoir appliquer les procédures de ce document en fonction des voyants qui s'allumeront sur la carte.
14 janvier 2021 à 14:00
Réponse 22 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Je viens de démonter le moteur de ventilateur actuel...
Je me demande si quand j'ai fait changer celui-ci en 2017, il a été monté correctement.
Sur cette photo, on vois que le moteur est fixé à l'intérieur de l'unité avec son départ de câblage vers la carte de commande orienté en haut, ce qui laisse je pense rentrer de la saleté dans celui-ci :
Pour agrandir l'image, cliquez dessus.
Et voici le moteur démonté avec son connecteur :
Pour agrandir l'image, cliquez dessus.
@Dom-Aom, lorsque vous dites : "Le connecteur de moteur est : HT, rien, rien, 0V, 15V, commande de vitesse, retour info de vitesse.".
Maintenant que je peux prendre des mesures d'impédances sur le connecteur, pouvez-vous m'indiquer entre quoi et quoi il est pertinent de mesurer ?
Cordialement.
PS : Je comprends que vous archiviez les images haute résolution afin de ne pas encombrer la navigation en ligne du site, mais je ne poste pas les images directement sur ce forum, elles sont sur hébergeur d'image, seul un lien et une vignette basse résolution sont déposés lorsque je poste un message avec du média intégré...
Je me demande si quand j'ai fait changer celui-ci en 2017, il a été monté correctement.
Sur cette photo, on vois que le moteur est fixé à l'intérieur de l'unité avec son départ de câblage vers la carte de commande orienté en haut, ce qui laisse je pense rentrer de la saleté dans celui-ci :
Pour agrandir l'image, cliquez dessus.
Et voici le moteur démonté avec son connecteur :
Pour agrandir l'image, cliquez dessus.
@Dom-Aom, lorsque vous dites : "Le connecteur de moteur est : HT, rien, rien, 0V, 15V, commande de vitesse, retour info de vitesse.".
Maintenant que je peux prendre des mesures d'impédances sur le connecteur, pouvez-vous m'indiquer entre quoi et quoi il est pertinent de mesurer ?
Cordialement.
PS : Je comprends que vous archiviez les images haute résolution afin de ne pas encombrer la navigation en ligne du site, mais je ne poste pas les images directement sur ce forum, elles sont sur hébergeur d'image, seul un lien et une vignette basse résolution sont déposés lorsque je poste un message avec du média intégré...
14 janvier 2021 à 16:53
Réponse 23 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonjour BigBob
Pour répondre à votre question sur l'hébergement des images il y a beaucoup de raisons. Je vais vous en citer quelques unes.
Premièrement, si l'hébergeur d'images disparait, les images seront manquantes sur le forum (certains effacent les images au bout d'un certain temps).
Deuxièmement, certains hébergeurs d'images affichent des publicités que nous ne cautionnons pas (pornographie, jeux d'argent...).
Troisièmement, certains hébergeurs d'images malveillants peuvent polluer les ordinateurs à leur insu (logiciel espion : spyware...).
Si nous avons fait ce choix c'est qu'il y a de bonnes raisons.
Cordialement. Romana, modératrice du forum climatisation.
Pour répondre à votre question sur l'hébergement des images il y a beaucoup de raisons. Je vais vous en citer quelques unes.
Premièrement, si l'hébergeur d'images disparait, les images seront manquantes sur le forum (certains effacent les images au bout d'un certain temps).
Deuxièmement, certains hébergeurs d'images affichent des publicités que nous ne cautionnons pas (pornographie, jeux d'argent...).
Troisièmement, certains hébergeurs d'images malveillants peuvent polluer les ordinateurs à leur insu (logiciel espion : spyware...).
Si nous avons fait ce choix c'est qu'il y a de bonnes raisons.
Cordialement. Romana, modératrice du forum climatisation.
14 janvier 2021 à 17:05
Réponse 24 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonsoir.
Je relis le sujet du début, pensez-vous que je puisse joindre l'utilisateur du forum "ludo36" afin d'échanger avec lui sur ma problématique ?
@ludo36 est-ce qu'il serait possible de vous joindre ?
Je regarde la météo et celle-ci ne sera pas clémente jusqu'à mardi prochain et pour couronner le tout j'arrive à épuisement de mon bois de chauffage...
Comme on dit, "à la guerre comme à la guerre" !!!
Cordialement.
Je relis le sujet du début, pensez-vous que je puisse joindre l'utilisateur du forum "ludo36" afin d'échanger avec lui sur ma problématique ?
@ludo36 est-ce qu'il serait possible de vous joindre ?
Je regarde la météo et celle-ci ne sera pas clémente jusqu'à mardi prochain et pour couronner le tout j'arrive à épuisement de mon bois de chauffage...
Comme on dit, "à la guerre comme à la guerre" !!!
Cordialement.
14 janvier 2021 à 18:08
Réponse 25 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Mouais, il n'y a pas que les impédances dans la vie. Surtout sur un cadavre... :-)
Si vous y tenez, mesurez entre HT et 0V, et aussi entre 15V et 0V, vous trouverez probablement des courts-circuits. Les autres fils portent des signaux, et je ne vois pas trop l'intérêt de mesurer quoi que ce soit dessus.
Sur le connecteur de la carte, vous pouvez mesurer les tensions sur les 2 alims quand la machine est sous tension.
La saleté n'est pas un problème en soi. C'est l'eau liquide qui pourrait créer des problèmes, plus que l'humidité, et je vois mal de l'eau entrer par l'arrivée des fils.
Il faut savoir que ces moteurs dits "DC brushless" commencent à fonctionner à partir de 100V de haute tension. Pourquoi les constructeurs les alimentent-ils en 350?... ben pour qu'ils claquent plus souvent!! On a eu plusieurs cas sur ce forum de machines avec 2 ventilos où les devis suite à UN moteur claqué dépassaient allégrement les 2000€ (changement des 2 moteurs et des 2 cartes). A vous dégoûter d'installer une PAC!
Si vous y tenez, mesurez entre HT et 0V, et aussi entre 15V et 0V, vous trouverez probablement des courts-circuits. Les autres fils portent des signaux, et je ne vois pas trop l'intérêt de mesurer quoi que ce soit dessus.
Sur le connecteur de la carte, vous pouvez mesurer les tensions sur les 2 alims quand la machine est sous tension.
La saleté n'est pas un problème en soi. C'est l'eau liquide qui pourrait créer des problèmes, plus que l'humidité, et je vois mal de l'eau entrer par l'arrivée des fils.
Il faut savoir que ces moteurs dits "DC brushless" commencent à fonctionner à partir de 100V de haute tension. Pourquoi les constructeurs les alimentent-ils en 350?... ben pour qu'ils claquent plus souvent!! On a eu plusieurs cas sur ce forum de machines avec 2 ventilos où les devis suite à UN moteur claqué dépassaient allégrement les 2000€ (changement des 2 moteurs et des 2 cartes). A vous dégoûter d'installer une PAC!
14 janvier 2021 à 18:29
Réponse 26 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Pour BigBob.
Pour information cela fait plusieurs années que ludo36 n'est plus présent sur le forum climatisation.
Cordialement, Manu pour Bricovidéo.
Pour information cela fait plusieurs années que ludo36 n'est plus présent sur le forum climatisation.
Cordialement, Manu pour Bricovidéo.
14 janvier 2021 à 20:14
Réponse 27 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Je reçois à l'instant le moteur neuf...
@Dom-Aom,
Exact,
Sur le moteur neuf :
Entre HT et 0V : infini (INF ou OL selon l’ohmmètre utilisé) pas de court-circuit ou de fuite.
Entre HT et 15V : infini (INF ou OL selon l’ohmmètre utilisé) pas de court-circuit ou de fuite.
Sur le moteur HS :
Entre HT et 0V : 470kΩ.
Entre HT et 15V : 470kΩ.
Donc forcément un courant de fuite qui remonte de la haute tension à la basse tension.
@Dom-Aom,
Exact,
Sur le moteur neuf :
Entre HT et 0V : infini (INF ou OL selon l’ohmmètre utilisé) pas de court-circuit ou de fuite.
Entre HT et 15V : infini (INF ou OL selon l’ohmmètre utilisé) pas de court-circuit ou de fuite.
Sur le moteur HS :
Entre HT et 0V : 470kΩ.
Entre HT et 15V : 470kΩ.
Donc forcément un courant de fuite qui remonte de la haute tension à la basse tension.
15 janvier 2021 à 12:33
Réponse 28 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
@Dom-Aom, pouvez-vous me dire si les résistances que j'ai achetées sont les bonnes, pour le remplacement de R718 ?
- « 20x Résistances carbone 8.2 Ohms 1 Watts +/- 5% » : https://www.amazon.fr/gp/product/B016V4U0Y4/
Cordialement.
- « 20x Résistances carbone 8.2 Ohms 1 Watts +/- 5% » : https://www.amazon.fr/gp/product/B016V4U0Y4/
Cordialement.
15 janvier 2021 à 17:07
Réponse 29 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
J'aurais vu une fuite "plus violente" sur la HT... Cela dit, la petite fuite que vous voyez sous les 2V que produit l'ohmmètre devient probablement une fuite énorme au delà de quelques dizaines de V.
L'autre mesure à faire était 15V-0V et non HT-15V. Fil noir du multimètre sur le 0V. Vous pouvez aussi utiliser le calibre "test de diodes".
L'autre mesure à faire était 15V-0V et non HT-15V. Fil noir du multimètre sur le 0V. Vous pouvez aussi utiliser le calibre "test de diodes".
15 janvier 2021 à 18:01
Réponse 30 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
@Dom-Aom, pouvez-vous me dire si les résistances que j'ai achetées sont les bonnes, pour le remplacement de R718 ?
- 20x Résistances carbone 8.2 Ohms 1 Watts +/- 5% : https://www.amazon.fr/gp/product/B016V4U0Y4/
Cordialement.
- 20x Résistances carbone 8.2 Ohms 1 Watts +/- 5% : https://www.amazon.fr/gp/product/B016V4U0Y4/
Cordialement.
15 janvier 2021 à 20:45
Réponse 31 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Oui, ça ira. L'originale était une 1/4 de Watt, mais ce n'est à priori pas un problème que de mettre une plus forte. Si un claquage de moteur se reproduit, elle va juste avoir une agonie plus longue...
15 janvier 2021 à 22:59
Réponse 32 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
@Dom-Aom, avez-vous un schéma des différentes cartes de cette unité extérieure avec une nomenclature de la totalité des composants ?
15 janvier 2021 à 23:05
Réponse 33 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
https://www.manualslib.com/products/Hitachi-Ram-65qh5-3612314.html
15 janvier 2021 à 23:45
Réponse 34 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Merci, j'avais ce document PDF, c'est en y regardant de plus près que je suis tombé sur le "CIRCUIT DIAGRAM", dommage que la nomenclature des composants et le schéma soient une image intégrée au PDF, ce qui rend la recherche sur cette partie du document impossible...
Cordialement.
Cordialement.
16 janvier 2021 à 00:00
Réponse 35 d'un contributeur du forum
Panne de groupe clim extérieur Hitachi RAM-65QH5
Bonsoir,
Je viens rendre compte de mon dépannage :
- J'ai finalement changé la résistance R718 par un modèle 1/4 de Watts, j'ai préféré garder comme à l'origine et ne pas remplacer par une résistance de 1 Watt, pas la peine de risquer que le problème, s'il venait à se reproduire, ne se déporte sur d'autres composants...
J'ai également dessoudé le fusible "2A 250V" qui était brûlé et j'en ai profité pour y souder un support de fusible pour pouvoir changer celui-ci plus facilement.
Dans l'empressement lorsque j'ai commencé à venir exposer mon problème ici, j'avais commandé des diodes "1GH46, je n'en ai pas eu besoin, seule la résistance et le fusible étaient brûlés...
Voilà ce que j'ai acheté :
- Résistance ¼W "20x Résistances métal ¼W - 0.25w - 1% - 8.2ohm - 8R2-140res233" :
https://www.amazon.fr/gp/product/B07D3XMV1J/.
- Fusible "20PCS 5*20 Fast-blow Glass Fuses 5x20 5*20mm 250V 0.1A" :
https://www.aliexpress.com/item/33007365102.html.
- Support fusible "10PCS/LOT 5x20mm Fuse Holders 5X20 Insurance Tube Socket Fuse Holder For 5*20 Insurance" :
https://www.aliexpress.com/item/32749978743.html.
- Diode "20pcs real orginal new 1GH46 fast diode DIP-2 1A 400V silk screen GH6" :
Comme indiqué en réponse 19, j'avais également dans l'empressement commandé une carte électronique complète que j'ai branchée sans avoir changé le moteur, la R718 a donc évidemment brûlée, mais le fusible lui n'a pas eu le temps...
J'ai changé exactement les mêmes composants sur cette dernière et j'en ai profité pour faire une photo avec la résistance changée, et l'adjonction du support de fusible :
Pour agrandir l'image, cliquez dessus.
Mon étourderie m'a coûté 411€ pour rien (carte électronique complète), j'ai remonté la carte d'origine et je garde donc l'autre en pièce de rechange au cas où.
- Carte électronique "PWB POWER (RRZK2414) HITACHI Réf : RAM130QH5" :
https://domospare.com/2077-pwb-power-rrzk2414-hitachi-pmram130qh5905-ram130qh5-piece-detachee-climatiseur.html
Merci aux participants du forum pour le ciblage de la panne, il faisait 14° ce matin au RDC, il fait 21° au moment où j'écris ce message...
Je viens rendre compte de mon dépannage :
- J'ai finalement changé la résistance R718 par un modèle 1/4 de Watts, j'ai préféré garder comme à l'origine et ne pas remplacer par une résistance de 1 Watt, pas la peine de risquer que le problème, s'il venait à se reproduire, ne se déporte sur d'autres composants...
J'ai également dessoudé le fusible "2A 250V" qui était brûlé et j'en ai profité pour y souder un support de fusible pour pouvoir changer celui-ci plus facilement.
Dans l'empressement lorsque j'ai commencé à venir exposer mon problème ici, j'avais commandé des diodes "1GH46, je n'en ai pas eu besoin, seule la résistance et le fusible étaient brûlés...
Voilà ce que j'ai acheté :
- Résistance ¼W "20x Résistances métal ¼W - 0.25w - 1% - 8.2ohm - 8R2-140res233" :
https://www.amazon.fr/gp/product/B07D3XMV1J/.
- Fusible "20PCS 5*20 Fast-blow Glass Fuses 5x20 5*20mm 250V 0.1A" :
https://www.aliexpress.com/item/33007365102.html.
- Support fusible "10PCS/LOT 5x20mm Fuse Holders 5X20 Insurance Tube Socket Fuse Holder For 5*20 Insurance" :
https://www.aliexpress.com/item/32749978743.html.
- Diode "20pcs real orginal new 1GH46 fast diode DIP-2 1A 400V silk screen GH6" :
Comme indiqué en réponse 19, j'avais également dans l'empressement commandé une carte électronique complète que j'ai branchée sans avoir changé le moteur, la R718 a donc évidemment brûlée
, mais le fusible lui n'a pas eu le temps...J'ai changé exactement les mêmes composants sur cette dernière et j'en ai profité pour faire une photo avec la résistance changée, et l'adjonction du support de fusible :
Pour agrandir l'image, cliquez dessus.
Mon étourderie m'a coûté 411€ pour rien (carte électronique complète), j'ai remonté la carte d'origine et je garde donc l'autre en pièce de rechange au cas où.
- Carte électronique "PWB POWER (RRZK2414) HITACHI Réf : RAM130QH5" :
https://domospare.com/2077-pwb-power-rrzk2414-hitachi-pmram130qh5905-ram130qh5-piece-detachee-climatiseur.html
Merci aux participants du forum pour le ciblage de la panne, il faisait 14° ce matin au RDC, il fait 21° au moment où j'écris ce message...
11 février 2021 à 23:50
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Panne clim Hitachi RAM 55 QH 5
- N°2444 : Bonjour. Problème clim Hitachi RAM 55 QH 5 Ni l'unité extérieure, ni les 2 unités intérieures ne démarrent (aucune indication que ces unités soient sous tension). Aucune diode d'indication de panne sur le code de défaut...
- 2. Problème led 301 sur moteur Hitachi RAM-65QH5
- N°2599 : Bonjour, J'ai un problème avec mon moteur, la led 301 clignote 4 fois puis s'arrête et recommence. Sur différents sites, ils mettent en cause la sonde d'ambiance. 1 il y a plusieurs sondes et comment savoir laquelle ? 2 où...
- 3. Panne unité extérieure Hitachi ram 65qh5
- N°2442 : Bonjour. J'ai une unité extérieure Hitachi ram 65qh5, raccordée sur celle-ci 3 unités intérieures, 2 ne marchent plus elles n'ont pas d’alimentation en 24 volts, il n'y a plus qu'une sortie qui fonctionne sur la PAC (j'ai...
- 4. Panne clim Hitachi led du groupe extérieur clignote sans interruption
- N°2631 : Bonjour, Nous avons une clim Hitachi, au départ de voyant avec l'horloge clignoter 4 fois orange, donc nous avons regardé la led LED 301 du groupe extérieur celle-ci clignote sans interruption puis nous avons redémarré le...
- 5. Défaut clim Hitachi RAM 65QH5 led 301 clignote 4 fois
- N°3742 : Bonjour à tous et bonne année, Je viens vers vous car mon groupe extérieur est en défaut (Hitachi RAM 65QH5). La led 301 clignote 4 fois. J'ai lu sur la question 2599 : Problème led 301 sur moteur Hitachi RAM-65QH5 que...
- 6. Panne climatiseur Hitachi voyant minuterie clignote
- N°2004 : Bonsoir, Merci de m'aider à faire démarre mon climatiseur Hitachi. A l'impulsion initiale le voyant de fonctionnement s'éteint après quelques secondes et le voyant timer clignote sans aucun succès de démarrage.
- 7. Panne clim Hitachi RAM-65QH5 clignote sept fois
- N°3149 : Bonjour. J'ai un problème avec une clim Hitachi RAM-65QH5, elle clignote sept fois et ne démarre pas, on m'a dit que c'était la carte plus le compresseur à changer. Merci de votre réponse. Cordialement.
- 8. Problème clim Hitachi ram-55qh5, Split rak-35nh6
- N°4908 : Bonjour. J’ai un problème sur le deuxième Split d'une clim Hitachi ram-55qh5. Quand j'allume le 1er Split le compresseur s'enclenche et du frais sort sans problème mais quand j’allume le deuxième Split celui-ci s'allume...
- 9. Panne unité extérieure Hitachi RAM 65QH5
- N°8809 : Bonjour à vous. Je suis un novice en la matière.. J’ai pu lire quelques soucis de certains qui peuvent se rapporter à mon soucis, mais comme chaque cas peut être différent je voulais quand même exposé le mien. J’ai...
- 10. UE Hitachi panne sur Ram 130qh5
- N°2473 : Bonjour. J'ai une panne sur mon UE Hitachi Ram 130qh5, le ventilateur ne démarre pas. La led 301indiquait un problème de ventilateur ou de fusible. J'ai changé le fusible de 2 ampères qui était soudé sur la carte. J'ai...
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
