Questions Dépannage Forum Climatisation : Ventilateur HS UE Mitsubishi SUZ KA60VA
Bonjour.
Je me permets de vous contacter car le ventilateur de l'unité externe ne démarre plus.

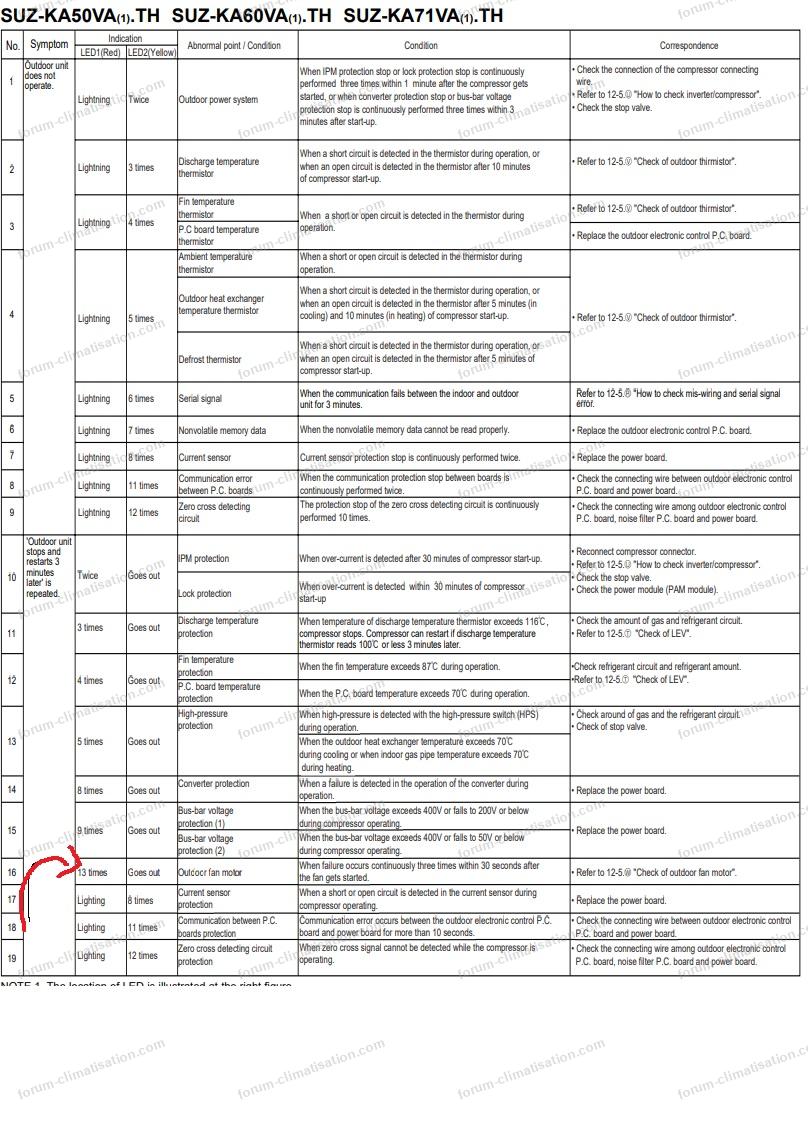

J'ai ouvert la façade : Le code d'erreur (13 signaux lumineux rouges) indique un problème au niveau du moteur du ventilateur ou un problème de carte mère.
L'unité intérieure s'allume, brassant de l'air, mais ne produit pas de chaleur.
Quelques secondes plus tard, au niveau de l'unité extérieure, le compresseur s'allume et finit par s'arrêter avec ce code d'erreur lumineux.
Comment différencier les deux pannes ? J'ai déjà essayé une fois l'appareil allumé de tourner le ventilateur manuellement, mais il ne tourne pas. La pièce coûte 150 Euros, je ne veux pas me tromper.
Merci d'avance pour tout.
Je me permets de vous contacter car le ventilateur de l'unité externe ne démarre plus.
J'ai ouvert la façade : Le code d'erreur (13 signaux lumineux rouges) indique un problème au niveau du moteur du ventilateur ou un problème de carte mère.
L'unité intérieure s'allume, brassant de l'air, mais ne produit pas de chaleur.
Quelques secondes plus tard, au niveau de l'unité extérieure, le compresseur s'allume et finit par s'arrêter avec ce code d'erreur lumineux.
Comment différencier les deux pannes ? J'ai déjà essayé une fois l'appareil allumé de tourner le ventilateur manuellement, mais il ne tourne pas. La pièce coûte 150 Euros, je ne veux pas me tromper.
Merci d'avance pour tout.
08 janvier 2023 à 17:45
Réponse 1 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Pour compléter mon post.
Pour agrandir les images, cliquez dessus.
Pour agrandir les images, cliquez dessus.
08 janvier 2023 à 20:35
Réponse 2 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA

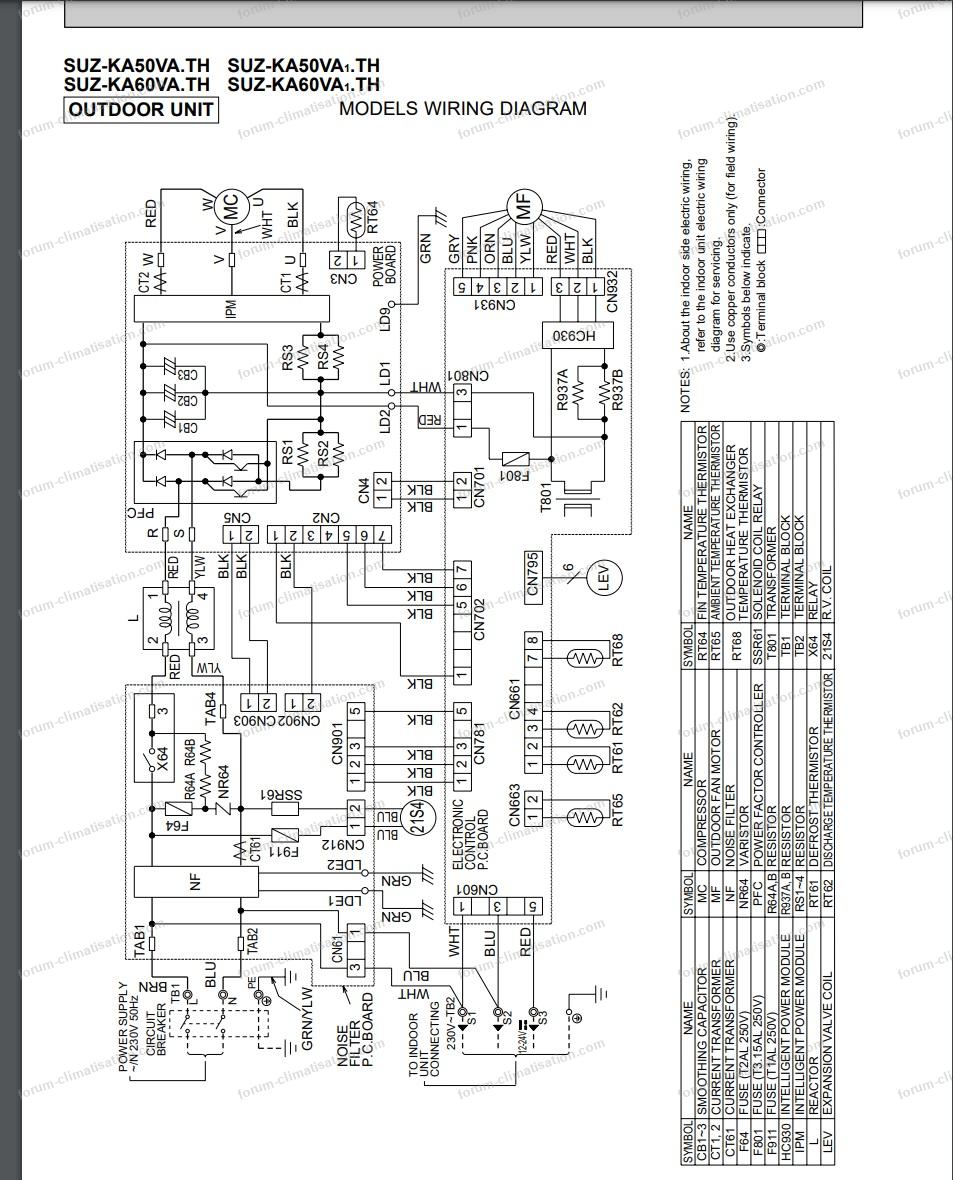

D'après le schéma ci-joint :
J'ai testé la résistance des trois fils de la borne CN932 : je trouve des valeurs de résistances normales selon le manuel (12 à 17 ohms).
J'ai ensuite débranché le CN932, laissé brancher le CN931, allumé le courant.
J'ai testé le voltage et je suis bien entre 0 et 5 Volts, rien ne change quand je tourne le ventilo, il est à l'arrêt, il ne tourne pas et n'essaie pas.

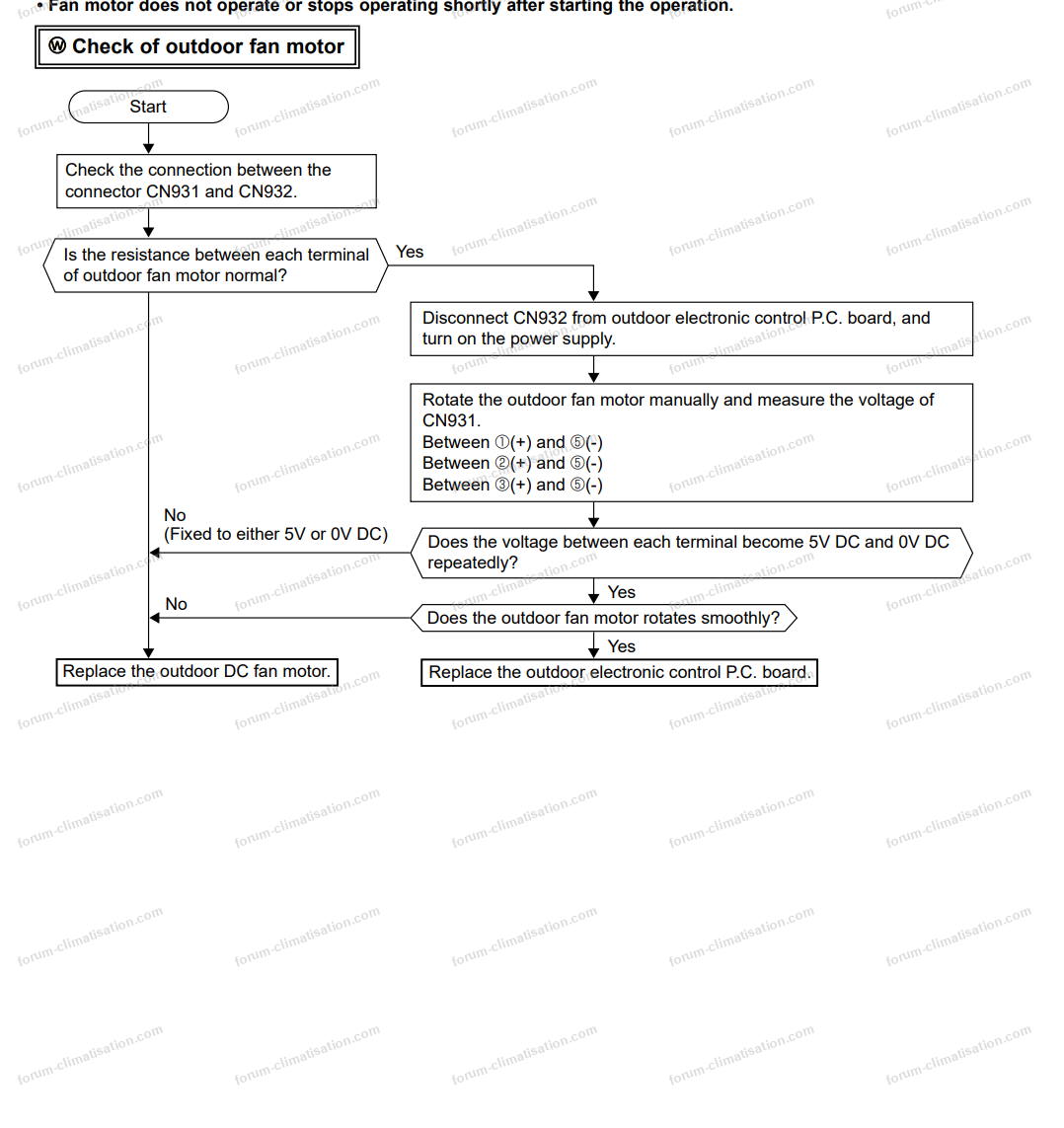

Si on regarde l'organigramme il faut remplacer le ventilateur sauf que je ne suis pas entièrement convaincu, je ne suis pas assez renseigné, j'ai juste été patient, sorti un multimètre qui trainé.
"Does the outdoor fan motor rotate smouthly" c'est à cette étape qui est "no" que je passe à gauche dans le remplacement du moteur alors que juste avant sauf erreur technique de ma part je remplaçais la carte mère (170 euros).
J'ai testé la résistance des trois fils de la borne CN932 : je trouve des valeurs de résistances normales selon le manuel (12 à 17 ohms).
J'ai ensuite débranché le CN932, laissé brancher le CN931, allumé le courant.
J'ai testé le voltage et je suis bien entre 0 et 5 Volts, rien ne change quand je tourne le ventilo, il est à l'arrêt, il ne tourne pas et n'essaie pas.
Si on regarde l'organigramme il faut remplacer le ventilateur sauf que je ne suis pas entièrement convaincu, je ne suis pas assez renseigné, j'ai juste été patient, sorti un multimètre qui trainé.
"Does the outdoor fan motor rotate smouthly" c'est à cette étape qui est "no" que je passe à gauche dans le remplacement du moteur alors que juste avant sauf erreur technique de ma part je remplaçais la carte mère (170 euros).
08 janvier 2023 à 21:02
Réponse 3 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Bonjour.
Qu'est-ce que vous comprenez dans "Does the outdoor fan motor rotate smoothly", et qu'est-ce qui vous fait dire "No"?
Qu'est-ce que vous comprenez dans "Does the outdoor fan motor rotate smoothly", et qu'est-ce qui vous fait dire "No"?
08 janvier 2023 à 23:40
Réponse 4 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Bonjour.
Je ne suis pas anglophone mais j'ai compris dans le sens qu'en le lançant manuellement il devrait tourner légèrement ?
Et pour le reste qu'en pensez vous ?
Je ne suis pas anglophone mais j'ai compris dans le sens qu'en le lançant manuellement il devrait tourner légèrement ?
Et pour le reste qu'en pensez vous ?
08 janvier 2023 à 23:54
Réponse 5 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Je répète : qu'est-ce qui vous fait dire NO? Que se passe-t-il quand vous le lancez? Est-ce que l'hélice tourne sans le moindre frottement, comme si l'axe était sur coussin d'air?
Courant coupé, débranchez les câbles du moteur et refaites la même chose. Du changement?
Avez-vous les variations 0V / 5V / 0V / 5V... >>> SUR LES TROIS <<< endroits indiqués?
Courant coupé, débranchez les câbles du moteur et refaites la même chose. Du changement?
Avez-vous les variations 0V / 5V / 0V / 5V... >>> SUR LES TROIS <<< endroits indiqués?
09 janvier 2023 à 14:15
Réponse 6 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Il tourne comme ci il était sur un coussin d'air, sans frottement.
Pour le test à la rotation :
J'ai un chiffre imprécis entre 2;28 V et 3 .. (test fils gris bleu , gris orange , gris jaune du CN931)
La rotation de l'hélice ne change rien.
Pas de variation, la notice indique qu'il faut allumer le courant avec le CN 932 débranché pendant le test.
Vous confirmez ?
Merci pour votre aide.
Pour le test à la rotation :
J'ai un chiffre imprécis entre 2;28 V et 3 .. (test fils gris bleu , gris orange , gris jaune du CN931)
La rotation de l'hélice ne change rien.
Pas de variation, la notice indique qu'il faut allumer le courant avec le CN 932 débranché pendant le test.
Vous confirmez ?
Merci pour votre aide.
09 janvier 2023 à 15:24
Réponse 7 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Voilà quelques photos pour que l'on si retrouve ensemble.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
09 janvier 2023 à 15:29
Réponse 8 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Bon j'ai recommencé le test :
J'obtiens bien entre 12 et 17 ohms au niveau du CN932 (les 3 fils testés ensembles, 3 mesures : aux alentours de 14 ohms).
J'ai ensuite (toujours courant coupé).
Testé le CN931 ( les 5 fils): j'obtiens 0 volt.A tous les tests entre les fils et en faisant tourner le ventilateur , aucune variation, toujours 0 volt
Dans la notice ils disent de mettre le courant , débrancher le cn 932 (les 3 fils) et de faire le test.
Ce que j'ai fait hier ( pas trop à l'aise courant allumé .....) et j'obtenais 2.38 V , ça variait beaucoup et aucun changement avec l’hélice du ventilateur poussée manuellement.
Faut il que je réalise de nouveau le test courant allumé ? Si oui quelles sont les précautions à prendre ? sachant que je suis à 5 m de hauteur et que mes gestes ne sont pas précis surtout avec les bornes à maintenir, mon coude qui fait actionner l’hélice.
J'obtiens bien entre 12 et 17 ohms au niveau du CN932 (les 3 fils testés ensembles, 3 mesures : aux alentours de 14 ohms).
J'ai ensuite (toujours courant coupé).
Testé le CN931 ( les 5 fils): j'obtiens 0 volt.A tous les tests entre les fils et en faisant tourner le ventilateur , aucune variation, toujours 0 volt
Dans la notice ils disent de mettre le courant , débrancher le cn 932 (les 3 fils) et de faire le test.
Ce que j'ai fait hier ( pas trop à l'aise courant allumé .....) et j'obtenais 2.38 V , ça variait beaucoup et aucun changement avec l’hélice du ventilateur poussée manuellement.
Faut il que je réalise de nouveau le test courant allumé ? Si oui quelles sont les précautions à prendre ? sachant que je suis à 5 m de hauteur et que mes gestes ne sont pas précis surtout avec les bornes à maintenir, mon coude qui fait actionner l’hélice.
09 janvier 2023 à 16:15
Réponse 9 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Pour info, à la question "smoothly", vous deviez répondre YES (= ça tourne sans frottement, avec douceur). En revanche c'est la question d'avant qui aurait dû faire basculer à gauche NO. Car vous n'avez pas les variations brusques 0V / 5V/ 0V / 5V...
Essayez de mesurer entre les fils 4 et 5 (rose et gris). Je pense qu'il faut une tension continue d'au moins 5V, peut-être même 12V. Si cette tension est trop faible, alors le système de capteurs magnétiques dans le moteur ne peut pas donner l'information de position. Faites cette mesure sous tension, câble 3 fils enlevé, et câble 5 fils enlevé puis en place (donc 2 mesures).
Car si la carte ne fournit plus la bonne tension (5 ou 12V), alors le moteur ne donne plus d'info à la carte, et un changement de moteur n'amènera évidemment aucune amélioration. En revanche, un problème dans le moteur pourrait faire écrouler l'alimentation : il sera mis en lumière avec les 2 mesures que je préconise.
Si vous coupez le jus, vous n'aurez aucune tension nulle part... élémentaire, cher Watson. :-)
Essayez de mesurer entre les fils 4 et 5 (rose et gris). Je pense qu'il faut une tension continue d'au moins 5V, peut-être même 12V. Si cette tension est trop faible, alors le système de capteurs magnétiques dans le moteur ne peut pas donner l'information de position. Faites cette mesure sous tension, câble 3 fils enlevé, et câble 5 fils enlevé puis en place (donc 2 mesures).
Car si la carte ne fournit plus la bonne tension (5 ou 12V), alors le moteur ne donne plus d'info à la carte, et un changement de moteur n'amènera évidemment aucune amélioration. En revanche, un problème dans le moteur pourrait faire écrouler l'alimentation : il sera mis en lumière avec les 2 mesures que je préconise.
Si vous coupez le jus, vous n'aurez aucune tension nulle part... élémentaire, cher Watson. :-)
09 janvier 2023 à 19:09
Réponse 10 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
J'ai démonté le moteur, je l'ai devant moi.
J'ai effectué de nouveau tous les tests etc..
Sachant que je l'ai démonté, il y a t-il une méthode pour vérifier son fonctionnement à part ?
J'ai de nouveau effectué le test des résistances entre chaque fils de la borne 5 fils CN931
J'ai une résistance entre chaque fils d'environ 10 ohms.
Mais le fils orangé n'indique pas de valeur ? OL .. est-ce normal ?
Pour le test je l'ai rééfectué tout à l'heure avant de le démonter.O à 0.4 max quand je fais tourner l'hélice
J'ai de nouveau tester les fils une fois démonté.
J'ai effectué de nouveau tous les tests etc..
Sachant que je l'ai démonté, il y a t-il une méthode pour vérifier son fonctionnement à part ?
J'ai de nouveau effectué le test des résistances entre chaque fils de la borne 5 fils CN931
J'ai une résistance entre chaque fils d'environ 10 ohms.
Mais le fils orangé n'indique pas de valeur ? OL .. est-ce normal ?
Pour le test je l'ai rééfectué tout à l'heure avant de le démonter.O à 0.4 max quand je fais tourner l'hélice
J'ai de nouveau tester les fils une fois démonté.
09 janvier 2023 à 19:23
Réponse 11 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Je peux toujours le reconnecter sans le fixer et faire la mesure 3 fils enlevé et 5 fils en place sur la carte mère avec alim ?
09 janvier 2023 à 19:25
Réponse 12 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
19:23 >> 10 ohm ou 10 kOhms? 10 ohms me semblent impossible. On peut vérifier sur table le fonctionnement des capteurs uniquement, encore faut-il savoir quelle tension appliquer entre 4 et 5.
19:25 >> oui.
19:25 >> oui.
09 janvier 2023 à 20:08
Réponse 13 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
10 KOHMS pardon.
D'accord, je vais faire le test mais j'ai une question, avec le multimètre , une fois la borne 5 fils branchée, je place mon pole plus et neg à l'endroit des fils ? car la partie conductrice sera emboitée dans la carte mère.
D'accord, je vais faire le test mais j'ai une question, avec le multimètre , une fois la borne 5 fils branchée, je place mon pole plus et neg à l'endroit des fils ? car la partie conductrice sera emboitée dans la carte mère.
09 janvier 2023 à 20:15
Réponse 14 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Voilà je viens de faire le test :
3 fils débranchés, tension, test des 5 fils connectés :
J'obtiens pour chacun connectés avec le gris (dont le rose dont vous parliez) 6 V à 8 V (lorsque j'ai entendu le compresseur se réveiller).
3 fils débranchés, tension, test des 5 fils connectés :
J'obtiens pour chacun connectés avec le gris (dont le rose dont vous parliez) 6 V à 8 V (lorsque j'ai entendu le compresseur se réveiller).
09 janvier 2023 à 20:36
Réponse 15 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
OK, là ça semble cohérent (aussi bien les kOhms que les Volts). Par contre, compresseur à l'arrêt vous n'avez pas ces tensions??
Reste plus qu'à recommencer et à jouer du coude pour voir si les 3 sorties 1-2-3 donnent bien des alternances 0V / 6-8V. Éventuellement, vous pouvez faire ça sur table si vous avez une alimentation 5V dont vous connecterez le - sur le gris et le + sur le rose. En espérant que les sorties moteur sont capables de donner des niveaux hauts de manière autonome (parce que si elles nécessitent une résistance de charge reliée à l'alim 6-8V, il faudra en mettre une, mais c'est assez peu probable, vos valeurs 10 kOhms semblent montrer qu'il y en a).
Reste plus qu'à recommencer et à jouer du coude pour voir si les 3 sorties 1-2-3 donnent bien des alternances 0V / 6-8V. Éventuellement, vous pouvez faire ça sur table si vous avez une alimentation 5V dont vous connecterez le - sur le gris et le + sur le rose. En espérant que les sorties moteur sont capables de donner des niveaux hauts de manière autonome (parce que si elles nécessitent une résistance de charge reliée à l'alim 6-8V, il faudra en mettre une, mais c'est assez peu probable, vos valeurs 10 kOhms semblent montrer qu'il y en a).
10 janvier 2023 à 00:28
Réponse 16 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Bon c'était peut être un hasard j'avais 6 V et une fois le compresseur allumé ; environ 8 V
Donc si j'ai bien compris.
Je refais le test CN 931 connecté (les 5 fils) et je fais tourner l'axe du moteur ? Je regarde si il y a variation ?
Donc si j'ai bien compris.
Je refais le test CN 931 connecté (les 5 fils) et je fais tourner l'axe du moteur ? Je regarde si il y a variation ?
10 janvier 2023 à 11:17
Réponse 17 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Je viens de refaire le test et la valeur de mes mesures selon les fils varient de 5 à 12 V selon l’état de la machine et si le compresseur fonctionne ou pas.
Aucune variation de voltage avec le mouvement mécanique infligée à l'axe du moteur.
Si l'appareil indique 6 V, rien ne change (fils rose - gris compris dans les mesures)
Dois-je comprendre que c'est bien le moteur qui est HS ?
Aucune variation de voltage avec le mouvement mécanique infligée à l'axe du moteur.
Si l'appareil indique 6 V, rien ne change (fils rose - gris compris dans les mesures)
Dois-je comprendre que c'est bien le moteur qui est HS ?
10 janvier 2023 à 12:10
Réponse 18 du forum climatisation climatiseurs
Ventilateur HS UE Mitsubishi SUZ KA60VA
Bonjour.
J'ai tendance à dire que le moteur ne réagit plus au niveau de ses 3 capteurs, MAIS...
Beaucoup de moteurs intelligents demandent du 15V comme alimentation basse tension. Sur le vôtre, il se pourrait qu'il faille aussi 15V, mais que la carte ne le fournit pas. Il faudrait donc, comme je l'avais demandé au milieu du post 9, mesurer aussi entre "gris et rose" (enlevés), quand le compresseur tourne et quand il ne tourne pas. Si vous avez 15V à chaque fois, c'est que la carte ne fournit plus correctement cette tension quand le moteur est connecté (et là la tension tombe à 6-8V, qui pourrait être trop basse pour que les capteurs fonctionnent correctement). Malheureusement, Mitsu ne fournit pas les schémas détaillés de ses cartes...
Si vous êtes équipé, il serait intéressant d'alimenter en 12 voire 15V sur table et de voir si les sorties se mettent à réagir. Difficile d'être affirmatif à distance.
J'ai tendance à dire que le moteur ne réagit plus au niveau de ses 3 capteurs, MAIS...
Beaucoup de moteurs intelligents demandent du 15V comme alimentation basse tension. Sur le vôtre, il se pourrait qu'il faille aussi 15V, mais que la carte ne le fournit pas. Il faudrait donc, comme je l'avais demandé au milieu du post 9, mesurer aussi entre "gris et rose" (enlevés), quand le compresseur tourne et quand il ne tourne pas. Si vous avez 15V à chaque fois, c'est que la carte ne fournit plus correctement cette tension quand le moteur est connecté (et là la tension tombe à 6-8V, qui pourrait être trop basse pour que les capteurs fonctionnent correctement). Malheureusement, Mitsu ne fournit pas les schémas détaillés de ses cartes...
Si vous êtes équipé, il serait intéressant d'alimenter en 12 voire 15V sur table et de voir si les sorties se mettent à réagir. Difficile d'être affirmatif à distance.
10 janvier 2023 à 18:42
Pour poser une réponse, vous devez être identifié.
Si vous ne possédez pas de compte, créez-en un ICI.
Si vous ne possédez pas de compte, créez-en un ICI.
Questions apparentées dans le forum Climatisation
- 1. Unité extérieure ne démarre plus SUZ-KA50VA Mitsubishi
- N°5937 : Bonjour. Je possède depuis plus de 10 ans une climatisation réversible air/air Mitsubishi SUZ-KA50VA TH (unité extérieure) / cassette 4 voies PLA-RP50AA (unité intérieure) utilisation surtout en hiver pour chauffer ma...
- 2. Carte UE clim réversible Mitsubishi HS
- N°3129 : Bonjour, J'ai une clim réversible Mitsubishi qui fonctionnait très bien depuis 2002 avec un fonctionnement assez soutenu : de octobre à avril en mode chauffage, et de juin à septembre en mode clim. Cette année lorsque j'ai...
- 3. Panne carte électronique clim réversible Mitsubishi
- N°5734 : Bonjour, Je possède une climatisation réversible monosplit air/air Mitsubishi Heavy Industrie Inverter SRK35ZJP-S (unité intérieure) / SRC35ZJP-S (unité extérieure) que j'utilise principalement en hiver pour chauffer ma...
- 4. Panne ventilateur UE Mitsubishi mxz-32nv-e2 ne tourne pas
- N°2762 : Bonjour, Mon ventilateur extérieur ne tourne pas ni en chauffage ni en clim, problème de carte t2we40424 J'ai contrôlé le fusible de la carte, qui est OK. Je voudrais tester le ventilateur mais je ne sais pas comment...
- 5. Dépannage carte électronique climatisation Mitsubishi
- N°4730 : Bonjour à toutes et à tous. Pour accéder à la première partie de ce topic (Dépannage carte électronique climatisation Mitsubishi) suivez ce lien : Panne carte électronique climatiseur Mitsubishi Cordialement. L'équipe...
- 6. Panne carte électronique climatiseur Mitsubishi
- N°4709 : Bonjour à tous. En rentrant de vacances il faisait un peu froid et, malheureusement, le climatiseur ne démarre pas. Mon épouse me dit que c'est déjà arrivé 2 ou 3 fois, elle l'a arrêté, puis redémarré et OK. Il s'agit...
- 7. Panne climatiseur Mitsubishi MUZ-SF25VE
- N°6093 : Bonjour. J'ai un climatiseur Mitsubishi. Une unité intérieure MSZ-SF25VE de type Mural Une unité extérieure MUZ-SF25VE de technologie Inverter. Le voyant vert de l'unité intérieure clignote mais l'unité extérieure ne...
- 8. Ventilateur extérieur ne tourne plus clim Mitsubishi MUZ-FH35VHEZ
- N°7043 : Bonjour. J'ai recherché dans le forum et pas vu la solution. Donc le ventilateur extérieur ne tourne plus ni en chauffage ni en froid. C'est arrivé sans rien faire, un matin ça ne tournait plus. J'ai tout éteint,...
- 9. Unité extérieure HS les plombs sautent clim Sanyo shiki sai kan
- N°2082 : Bonjour, Je suis rentré ce week end après 2 semaines de vacances et j'ai allumé mon climatiseur à fond à 16° en mode climatisation car il faisait très chaud dans l'appartement. Au bout de 5mn, les plombs ont sauté et...
- 10. Voyant power unité intérieure climatiseur Mitsubishi clignote
- N°9562 : Bonjour à tous. Je possède une pompe à chaleur Mitsubishi UI MSZ-FH35VE et UE MUZ-FH35VEHZ. Elle est révisée tous les ans mais suite à la dernière révision qui s'est très mal passée avec le prestataire sur une autre...
Informations sur le forum Climatisation Informations sur le moteur du forum Mentions légalesMentions légales :Le contenu, textes, images, illustrations sonores, vidéos, photos, animations, logos et autres documents constituent ensemble une œuvre protégée par les lois en vigueur sur la propriété intellectuelle (article L.122-4).
Aucune exploitation commerciale ou non commerciale même partielle des données qui sont présentées sur ce site ne pourra être effectuée sans l'accord préalable et écrit de la SARL Bricovidéo.
Toute reproduction même partielle du contenu de ce site et de l'utilisation de la marque Bricovidéo sans autorisation sont interdites et donneront suite à des poursuites. >> Lire la suite
